Produkttyp	Dunstabzugshaube
Marke	Beko
Modell	HCG71320X
Verwendung	Außenabluft oder Umluftbetrieb
Maße (B x T x H)	600 x 500 x 200 mm (ca.)
Nettogewicht	Ca. 8 kg
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	150 W (geschätzt)
Anzahl Geschwindigkeiten	4 (0-4)
Beleuchtung	Halogen 12V - 20W max, Typ G4
Fettfilter	Metall, waschbar, monatliche Reinigung
Aktivkohlefilter	Waschbar oder nicht waschbar je nach Ausführung
Mindestabstand zum Kochfeld	50 cm (Elektro), 65 cm (Gas)
Luftauslassdurchmesser	150 mm (geschätzt)
Geräuschpegel	55 dB (geschätzt)
Material	Edelstahl
Bedienungstyp	Drucktasten
Wartung	Monatliche Reinigung der Filter mit mildem Reinigungsmittel
Sicherheit	Vor der Wartung Netzstecker ziehen, nicht ohne Gitter verwenden

Häufig gestellte Fragen - HCG71320X BEKO

Was ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Bei Elektroherden beträgt der Mindestabstand 50 cm. Bei Gas- oder Kombiherden beträgt er 65 cm. Wenn die Anweisungen des Herdes einen größeren Abstand vorschreiben, befolgen Sie diese.

Wie reinige ich den Fettfilter?

Der metallische Fettfilter muss einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Spülgang waschen. Beachten Sie, dass die Spülmaschine den Filter verfärben kann, was jedoch die Leistung nicht beeinträchtigt.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Wenn der Aktivkohlefilter waschbar ist, reinigen Sie ihn alle zwei Monate mit heißem Wasser oder in der Spülmaschine bei 65°C und trocknen Sie ihn dann 10 Minuten im Ofen bei 100°C. Ersetzen Sie die Matte alle 3 Jahre. Wenn der Filter nicht waschbar ist, ersetzen Sie ihn spätestens alle 4 Monate.

Wie ersetze ich die Glühbirne der Dunstabzugshaube?

Ziehen Sie zuerst den Netzstecker der Haube. Stellen Sie sicher, dass die Glühbirne kalt ist. Verwenden Sie einen kleinen Schlitzschraubendreher, um die Schutzabdeckung zu entfernen. Ersetzen Sie die defekte Glühbirne durch eine Halogenlampe 12V - 20W max, Typ G4. Berühren Sie die Glühbirne nicht mit den Händen. Schließen Sie die Abdeckung durch Einrasten.

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, die Haube kann als Abluft- (Außenabluft) oder Umluftversion verwendet werden. Für den Umluftbetrieb müssen Sie einen Aktivkohlefilter installieren (erhältlich bei Ihrem Händler). Die Luft wird entfettet und desodoriert, bevor sie in den Raum zurückgeführt wird.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst, ob die Haube eingesteckt und der Hauptschalter eingeschaltet ist. Wenn die Beleuchtung nicht funktioniert, prüfen Sie, ob die Glühbirnen richtig eingesetzt sind. Wenn der Motor nicht startet, kontaktieren Sie den Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie installiere ich die Dunstabzugshaube als Abluftversion?

Verwenden Sie einen Abluftschlauch mit dem gleichen Durchmesser wie der Anschlussstutzen (normalerweise 150 mm). Der Schlauch sollte leicht nach oben geneigt sein (ca. 10°), um den Abzug zu erleichtern. Vermeiden Sie mehrere Bögen und Querschnittsänderungen. Wenn die Haube mit einem Aktivkohlefilter ausgestattet ist, entfernen Sie ihn.

Ist die Dunstabzugshaube mit einem Gasherd kompatibel?

Ja, aber halten Sie einen Mindestabstand von 65 cm zwischen der Haube und der Kochfläche ein. Der Raum muss gut belüftet sein, wenn die Haube gleichzeitig mit Gasgeräten verwendet wird. Flambieren Sie niemals Speisen unter der Haube.

Wie kann ich den Geräuschpegel der Dunstabzugshaube reduzieren?

Verwenden Sie beim normalen Kochen die niedrigste Geschwindigkeit und nutzen Sie hohe Geschwindigkeiten nur bei starker Dampfentwicklung. Stellen Sie sicher, dass der Abluftschlauch glatt und ausreichend dimensioniert ist. Regelmäßige Filterwartung reduziert ebenfalls den Geräuschpegel.

Wo finde ich Ersatzteile für die Dunstabzugshaube Beko HCG71320X?

Ersatzteile (Filter, Glühbirnen usw.) sind bei Ihrem üblichen Beko-Händler oder auf der offiziellen Website erhältlich. Bei Aktivkohlefiltern prüfen Sie, ob sie waschbar sind oder nicht. Verwenden Sie ausschließlich Halogenlampen 12V - 20W max Typ G4.

BEDIENUNGSANLEITUNG HCG71320X BEKO

DE Montage- und Gebrauchsanweisung

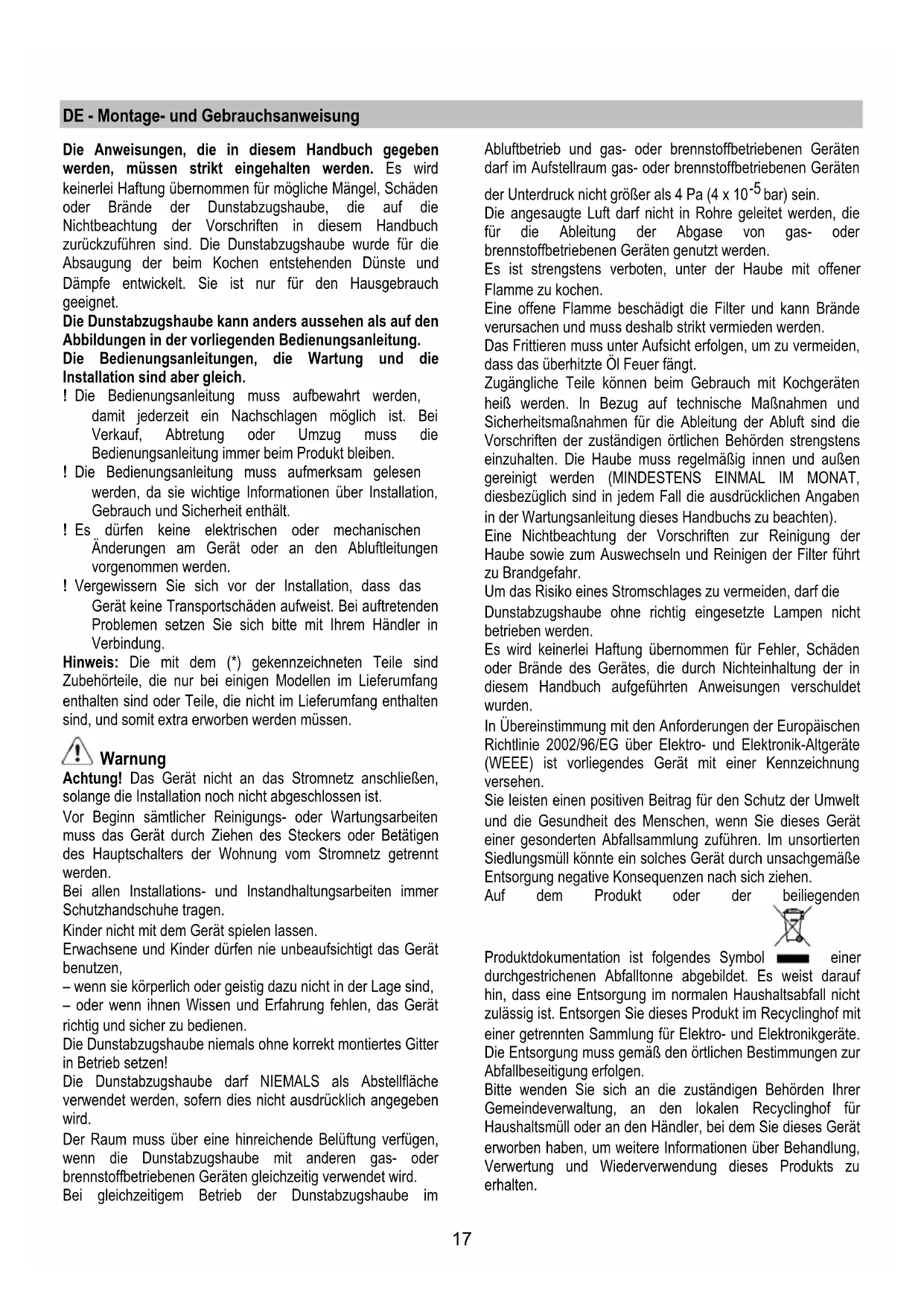

DE - Montage- und Gebrauchsanweisung

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung.

Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben. ! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält. ! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden. ! Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit ihrem Händler in Verbindung.

Hinweis: Die mit dem (^*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und damit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät benutzen,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im

Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) betragen.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen und muss deshalb strikt vermieden werden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiß werden. In Bezug auf technische Maßnahmen und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zum Auswechseln und Reinigen der Filter führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das vorliegende Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie diese Geräte einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden

einer

Produktdokumentation ist das folgende Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieser Produkte zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen größten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

WARNUNG! Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

Das Abluftrohr auf den waagrechten Strecken möglichst nach oben geführt werden (ca. 10 %), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Hinweis: Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

! Ein möglichst kurzes Rohr verwenden.

! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°).

! Starke Änderungen des Rohrdurchmessers sind zu

vermeiden.

! Die Innenfläche des Rohrs muss so glatt wie möglich sein. ! Verwenden Sie ausschließlich Rohre aus zugelassenen Materialien.

Umluftbetrieb

Es muss ein Aktivkohlefilter verwendet werden, der im Fachhandel erhältlich ist.

Der Aktivkohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten, bevor diese durch das obere Gitter in die Küche zurückströmt.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externen Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungsleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erworbene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
• Entfernen Sie den/die Aktivkohlefilter (^*) , falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll. Vergewissern Sie sich, dass sich im Inneren der

Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüten mit Schrauben, die Garantie, usw.) befindet; falls vorhanden, entfernen Sie diese und heben Sie sie auf.

• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die wichtige Wand/Decke zu haben, wo die Haube angebracht wird. Sonst legen Sie eine Schutzabdeckung auf die Kochplatte, Arbeitsfläche, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wählen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf.
• Vergewissern Sie sich zudem, dass in der Höhe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).
• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muss die Wand/Decke das Gewicht der Abzugshaube tragen können.

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

Display-Anzeigen

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen regelmäßig gereinigt werden (etwa in denselben Intervallen wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Die Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechseln bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Bild 14-32

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anzeigt). Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion) Bild 31

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Es sind zwei Versionen Aktivkohlefilter erhältlich:

• waschbar.

NICHT WASCHBAR.

Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Der nicht waschbare Aktivkohlefilter

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Montage

Den Aktivkohlefilter zuerst von hinten auf der metallischen Feder der Saugkappe anhängen, dann von vorne mit den zwei Knöpfen.

Demontage

Den Aktivkohlefilter entnehmen, indem man die Knöpfe, die an der Saugkappe fixiert sind, um 90° dreht.

Ersetzen der Lampen

Bild 33

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung, wie im Typenschild angegeben.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu 12V - 20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.
