Tip produs	Hotă aspirantă
Marcă	Beko
Model	HCG71320X
Utilizare	Aspirare exterioară sau reciclare interioară
Dimensiuni (L x A x Î)	600 x 500 x 200 mm (aproximativ)
Greutate netă	Aproximativ 8 kg
Alimentare electrică	220-240 V ~ 50 Hz
Putere motor	150 W (estimare)
Număr de viteze	4 (0-4)
Iluminare	Halogen 12V - 20W max, tip G4
Filtru antigrăsime	Metalic lavabil, curățare lunară
Filtru de cărbune	Lavabil sau nelavabil în funcție de versiune
Distanța minimă față de aragaz	50 cm (electric), 65 cm (gaz)
Diametru ieșire aer	150 mm (estimare)
Nivel sonor	55 dB (estimare)
Material	Oțel inoxidabil
Tip comandă	Butoane cu apăsare
Întreținere	Curățare lunară a filtrelor cu detergent neutru
Siguranță	Deconectați înainte de întreținere, nu utilizați fără grilă

Întrebări frecvente - HCG71320X BEKO

Care este distanța minimă între hotă și plita de gătit?

Pentru aragazurile electrice, distanța minimă este de 50 cm. Pentru aragazurile pe gaz sau mixte, aceasta este de 65 cm. Dacă instrucțiunile aragazului specifică o distanță mai mare, urmați-le.

Cum se curăță filtrul antigrăsime?

Filtrul antigrăsime metalic trebuie curățat o dată pe lună. Îl puteți spăla manual cu un detergent neagresiv sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Rețineți că mașina de spălat vase poate decolora filtrul, dar acest lucru nu afectează performanța.

Cât de des trebuie schimbat filtrul de cărbune?

Dacă filtrul de cărbune este lavabil, curățați-l la fiecare două luni cu apă caldă sau în mașina de spălat vase la 65°C, apoi uscați-l în cuptor la 100°C timp de 10 minute. Înlocuiți tamponul la fiecare 3 ani. Dacă filtrul este nelavabil, înlocuiți-l la maximum 4 luni.

Cum se înlocuiește becul hotei?

Deconectați mai întâi hota. Asigurați-vă că becul este rece. Folosiți o șurubelniță mică plată pentru a scoate capacul de protecție. Înlocuiți becul defect cu un bec halogen 12V - 20W max, tip G4. Nu atingeți becul cu mâinile. Închideți capacul prin fixare.

Poate funcționa hota în mod reciclare?

Da, hota poate fi utilizată în versiune aspirantă (evacuare exterioară) sau în versiune reciclare. Pentru modul reciclare, trebuie să instalați un filtru de cărbune activ (disponibil la dealerul dumneavoastră). Aerul este degresat și dezodorizat înainte de a fi reintrodus în încăpere.

Ce faceți dacă hota nu se aprinde?

Verificați mai întâi dacă hota este conectată și întrerupătorul general este pornit. Dacă iluminatul nu funcționează, verificați dacă becurile sunt introduse corect. Dacă motorul nu pornește, contactați serviciul de asistență. Nu încercați să reparați singur.

Cum se instalează hota în versiune evacuare exterioară?

Utilizați un furtun de evacuare cu diametrul egal cu flanșa de racord (de obicei 150 mm). Furtunul trebuie înclinat ușor în sus (aproximativ 10°) pentru a facilita evacuarea. Evitați coturile multiple și variațiile de secțiune. Dacă hota este echipată cu un filtru de cărbune, scoateți-l.

Este hota compatibilă cu un aragaz pe gaz?

Da, dar respectați o distanță minimă de 65 cm între hotă și suprafața de gătit. Încăperea trebuie să fie bine ventilată dacă hota este utilizată în același timp cu aparate pe gaz. Nu flambați niciodată alimente sub hotă.

Cum se reduce zgomotul hotei?

Folosiți viteza minimă în timpul gătirii normale și utilizați vitezele mari doar în caz de abur puternic. Asigurați-vă că furtunul de evacuare este neted și de diametru suficient. Întreținerea regulată a filtrelor reduce, de asemenea, zgomotul.

Unde găsiți piesele de schimb pentru hota Beko HCG71320X?

Piesele de schimb (filtre, becuri etc.) sunt disponibile la dealerul dumneavoastră Beko obișnuit sau pe site-ul oficial. Pentru filtrele de cărbune, verificați dacă sunt lavabile sau nu. Folosiți numai becuri halogen 12V - 20W max tip G4.

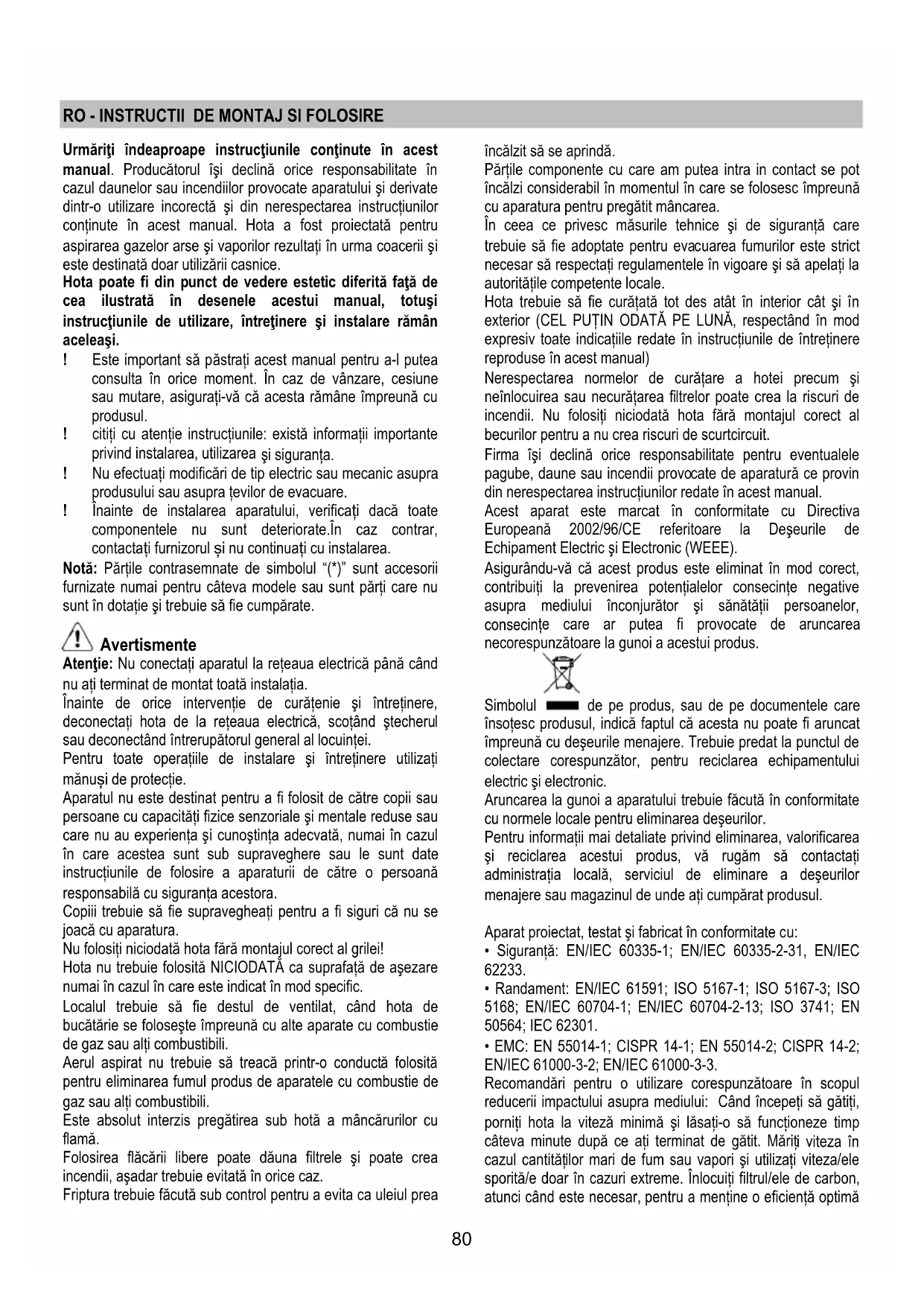

MANUAL DE UTILIZARE HCG71320X BEKO

Urmați întocmai instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor și vaporilor rezultați în urma gătitului și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța. Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare. Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Notă: Părțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotare și trebuie să fie cumpărate.

Avertisment

Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat toată instalația.

Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scotând ștecherul sau deconectând întrerupătorul general al locuinței.

Pentru toate operațiile de instalare și întreținere utilizați mănuși de protecție.

Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice, senzoriale și mentale reduse sau care nu au experiența și cunoștințele adecvate, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucțiunile de folosire a aparatului de către o persoană responsabilă cu siguranța acestora.

Copiii trebuie să fie supravegheați pentru a fi siguri că nu se joacă cu aparatul.

Nu folosi niciodată hota fără montajul corect al grilei! Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare, numai în cazul în care este indicat în mod specific.

Localul trebuie să fie destul de ventilat, când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alți combustibili.

Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumului produs de aparatele cu combustie de gaz sau alte combustibili.

Este absolut interzisă pregătirea sub hotă a mâncărurilor cu flacără.

Folosirea flăcării libere poate dăuna filtrelor și poate crea incendii, așadar trebuie evitată în orice caz.

Friptura trebuie făcută sub control pentru a evita ca uleiul prea

încălzit să se aprindă.

Părțile componente cu care am putea intra în contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatura pentru pregătit mâncarea.

În ceea ce privesc măsurile tehnice și de siguranță care trebuie să fie adoptate pentru evacuarea fumurilor, este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale.

Hota trebuie să fie curățată tot atât de des atât în interior, cât și în exterior (CEL PUȚIN O DATĂ PE LUNA, respectând în mod expres toate indicațiile redate în instrucțiunile de întreținere reproduse în acest manual).

Nerespectarea normelor de curățare a hotei, precum și neînlocuirea sau necurățarea filtrelor poate crea riscuri de incendii. Nu folosi niciodată hota fără montajul corect al becurilor, pentru a nu crea riscuri de scurtcircuit.

Firma își declină orice responsabilitate pentru eventualele pagube, daune sau incendii provocate de aparatură ce provin din nerespectarea instrucțiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă.

de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

ATENȚIE! Neinstalarea șuruburilor sau dispozitivelor de fixare în conformitate cu aceste instrucțiuni poate comporta riscuri de natură electrică.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirantă

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

Atenție! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

În partea exterioară, tubul trebuie să aibă o înclinare ușoară în sus (circa 10°) pentru a putea transporta mai ușor aerul către exterior. Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cabluri și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). ! Evitați schimbările drastice de secțiune ale tubului. ! Folosiți un tub cu interiorul cât mai neted posibil. Materialul tubului trebuie să fie aprobat conform normei.

Versiunea filtrantă

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Modelele care nu sunt prevăzute cu motor de aspirare funcționează numai în versiune aspirantă și trebuie conectate la o unitate periferică de aspirare (care nu este în dotare).

Instrucțiunile pentru sistemul de racordare sunt furnizate cu unitatea periferică de aspirare.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

Atenție! Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanție etc.), eventual să le scoateți și să le păstrați.
• Dacă este posibil, dezlegați și mișcați mobila în jurul ariei de instalare a hotei, pentru a avea o accesibilitate cât mai bună la peretele unde va fi instalată hota. Dacă nu se poate, protejați cât posibil mobila și toate părțile care interesează instalarea. Alegeți o suprafață plană și acoperiți-o cu o protecție unde apoi veți pune hota și echipamentul special.
• Verificați dacă în apropierea zonei de instalare a hotei (în zona de accesibilitate chiar cu hota montată) să fie o priză electrică și dacă e posibil să fie conectată la un dispozitiv de evacuare a fumului spre extern (numai pentru versiunea aspirantă).
• Executați toate lucrările necesare de zidărie (de exemplu instalarea unei prize electrice și/sau orificiul pentru trecerea tubului de evacuare).

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Funcționarea

Se recomandă o viteză crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să o lăsați să aspire 5 minute înainte de a demara procesul de coacere și să o lăsați în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

Vizualizări Display

Producătorul își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă, precum și din nerespectarea instrucțiunilor conținute în acest manual.

Filtru anti-grăsimi

Fig. 14-32

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului, trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă) Fig. 31

Reține mirosurile neplăcute, derivate în urma procesului de coacere.

Filtrul cu carbon activ poate fi de următoarele tipuri:

• Filtru cu carbon activ lavabil.
• Filtru cu carbon activ nelavabil.

Filtru cu carbon activ lavabil

Filtrul cu carbon poate fi spălat la fiecare două luni cu apă caldă și detergenți adecvați sau în mașina de spălat vase la 65°C (în cazul spălării în mașina de spălat vase, efectuați ciclul complet de spălare fără a introduce vase în interior).

Îndepărtați excesul de apă fără a deteriora filtrul, apoi scoateți tamponul amplasat în interiorul cadrului de plastic și așezați-l în cuptor timp de 10 minute la 100°C pentru uscarea definitivă.

Înlocuiți tamponul o dată la 3 ani sau la deteriorarea țesăturii.

Filtru cu carbon activ nelavabil

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-l spălați sau reutilizați

Montare

Agățați filtrul de cărbune activ mai întâi posterior pe dispozitivul metalic al hotei, apoi anterior cu cele două mânere.

Demontare

Îndepărtați filtrul de cărbune activ rotind 90° mânerele ce îl fixează de hotă.

Înlocuirea becurilor

Fig. 33

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că au o temperatură ridicată.

Înlocuiți becul vechi cu unul de același tip, după cum se specifică în eticheta de caracteristici sau în apropierea lămpii pe hotă.

1. Scoateți protecția folosindu-vă de o șurubelniță sau de o piesă identică.
2. Înlocuiți becurile

Folosiți doar becuri halogene de 12V - 20W max - G4, având grijă să nu le atingeți cu mâna.

1. Închideți protecția (fixare prin declanșare)

Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.

RU - Instrucțiuni de instalare și utilizare.

HOTĂ DE EVACUARE PENTRU UZ CASNIC.

Producătorul își declină orice responsabilitate pentru defecțiuni, daune sau incendii care pot apărea ca urmare a nerespectării instrucțiunilor prezentate în acest manual. Hota servește pentru aspirarea fumului și aburilor în timpul gătitului și este destinată exclusiv pentru uz casnic.

Hota poate avea un design diferit față de hota prezentată în figurile acestui manual; cu toate acestea, instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

Este foarte important să păstrați aceste instrucțiuni pentru a putea consulta orice informație necesară. Dacă produsul este vândut, transferat sau mutat, asigurați-vă că instrucțiunile rămân întotdeauna cu el. Citiți cu atenție instrucțiunile. Acestea conțin informații importante privind instalarea, utilizarea și siguranța. Este interzisă efectuarea de modificări ale părților electrice sau mecanice ale produsului sau ale conductelor de evacuare. Înainte de instalare, verificați integritatea și starea tuturor componentelor. Dacă există deteriorări, contactați furnizorul și nu începeți în niciun caz montajul echipamentului.

Piese de schimb, marcate cu simbolul (^*), se livrează la comandă specială numai pentru anumite modele sau în cazul necesității de achiziționare a unor piese care nu au fost livrate.

Atenție!

Atenție! Nu conectați aparatul la rețeaua electrică până când operațiunile de instalare nu sunt complet finalizate.

Înainte de a începe operațiunile de curățare sau de întreținere, deconectați aparatul de la rețea, scoțând ștecherul din priză sau oprind întrerupătorul rețelei electrice.

Pentru efectuarea tuturor operațiunilor de instalare și de întreținere, utilizați mănuși de protecție.
