HCG71320X - Ventilatorhette BEKO - Gratis bruksanvisning og manual

Produkttype	Avtrekksvifte
Merke	Beko
Modell	HCG71320X
Bruk	Utsuging eller innvendig resirkulering
Mål (L x D x H)	600 x 500 x 200 mm (ca.)
Nettovekt	Ca. 8 kg
Strømtilførsel	220-240 V ~ 50 Hz
Motoreffekt	150 W (estimat)
Antall hastigheter	4 (0-4)
Belysning	Halogen 12V - 20W maks, type G4
Fettfilter	Vaskbart metall, rengjøring månedlig
Kullfilter	Vaskbart eller ikke vaskbart avhengig av versjon
Minste avstand fra komfyr	50 cm (elektrisk), 65 cm (gass)
Luftutløpsdiameter	150 mm (estimat)
Lydnivå	55 dB (estimat)
Materiale	Rustfritt stål
Betjeningstype	Trykkknapper
Vedlikehold	Månedlig rengjøring av filtre med nøytralt rengjøringsmiddel
Sikkerhet	Koble fra før vedlikehold, ikke bruk uten rist

Ofte stilte spørsmål - HCG71320X BEKO

Hva er minste avstand mellom avtrekksviften og komfyren?

For elektriske komfyrer er minste avstand 50 cm. For gass- eller kombinerte komfyrer er den 65 cm. Hvis komfyrens instruksjoner angir en større avstand, følg disse.

Hvordan rengjøre fettfilteret?

Det metalliske fettfilteret må rengjøres en gang i måneden. Du kan vaske det for hånd med et skånsomt rengjøringsmiddel eller i oppvaskmaskin på lav temperatur og kort program. Merk at oppvaskmaskinen kan misfarge filteret, men det påvirker ikke ytelsen.

Hvor ofte må kullfilteret skiftes?

Hvis kullfilteret er vaskbart, rengjør det annenhver måned i varmt vann eller i oppvaskmaskin ved 65°C, og tørk det i ovn ved 100°C i 10 minutter. Bytt puten hvert 3. år. Hvis filteret er ikke vaskbart, bytt det etter maks 4 måneder.

Hvordan skifte pære på avtrekksviften?

Koble først fra avtrekksviften. Sørg for at pæren er kald. Bruk en liten flat skrutrekker for å fjerne beskyttelsesdekselet. Bytt den defekte pæren med en halogenpære 12V - 20W maks, type G4. Ikke berør pæren med hendene. Lukk dekselet ved å klikke det på plass.

Kan avtrekksviften brukes i resirkuleringsmodus?

Ja, avtrekksviften kan brukes i utsugingsversjon (avtrekk utendørs) eller resirkuleringsversjon. For resirkuleringsmodus må du installere et aktivt kullfilter (tilgjengelig hos forhandleren). Luften avfettes og luktfjernes før den blåses tilbake i rommet.

Hva gjør jeg hvis avtrekksviften ikke slår seg på?

Kontroller først at avtrekksviften er koblet til og at hovedbryteren er på. Hvis belysningen ikke fungerer, kontroller at pærene er satt riktig inn. Hvis motoren ikke starter, kontakt kundeservice. Ikke prøv å reparere selv.

Hvordan installere avtrekksviften i utsugingsversjon?

Bruk et avtrekksrør med diameter lik tilkoblingsflensen (vanligvis 150 mm). Røret må helles svakt oppover (ca. 10°) for å lette avtrekket. Unngå flere bend og variasjoner i tverrsnitt. Hvis avtrekksviften er utstyrt med kullfilter, fjern dette.

Er avtrekksviften kompatibel med gasskomfyr?

Ja, men overhold en minste avstand på 65 cm mellom avtrekksviften og kokeplaten. Rommet må være godt ventilert hvis avtrekksviften brukes samtidig med gassapparater. Flamber aldri mat under avtrekksviften.

Hvordan redusere støyen fra avtrekksviften?

Bruk minimumshastigheten under normal matlaging og bruk høye hastigheter kun ved mye damp. Sørg for at avtrekksrøret er glatt og har tilstrekkelig diameter. Regelmessig vedlikehold av filtre reduserer også støy.

Hvor finner jeg reservedeler til avtrekksviften Beko HCG71320X?

Reservedeler (filtre, pærer osv.) er tilgjengelige hos din vanlige Beko-forhandler eller på den offisielle nettsiden. For kullfilter, sjekk om de er vaskbare eller ikke. Bruk kun halogenpærer 12V - 20W maks type G4.

BRUKSANVISNING HCG71320X BEKO

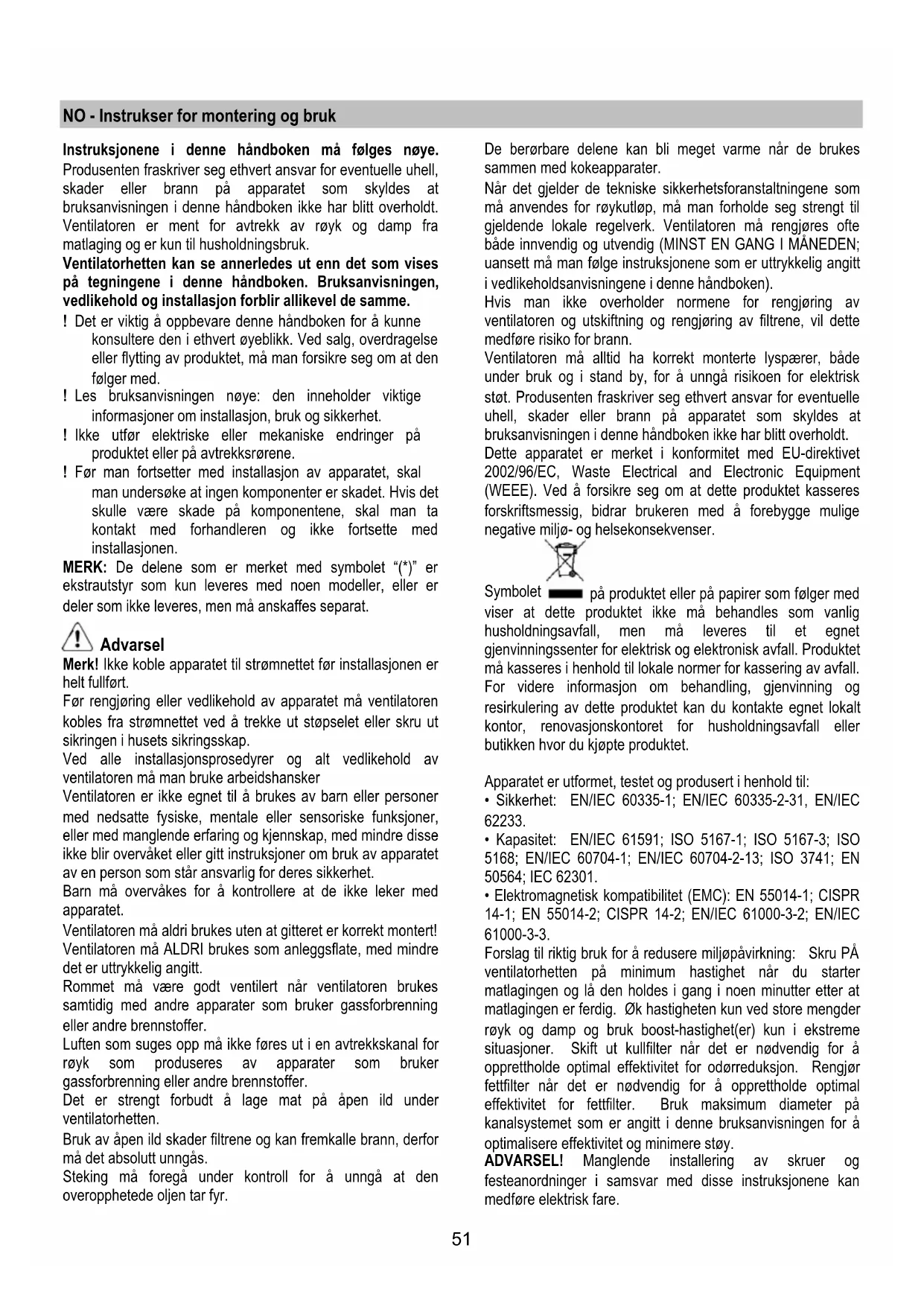

NO Instrukser for montering og bruk

Varningsforeskrifter

Instruksjonene i dette handboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i dette handboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i dette handboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

! Det er viktig å oppbevare dette handboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med. ! Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet. ! Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrøret. ! Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

MERK: De delene som er merket med symbolet () er ekstrautstyr som kun leveres med noen modeller, eller er deler som ikke leveres, men må anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til strømnettet før installasjonen er helt fullført.

Før rengjøring eller vedlikehold av apparatet må ventilatoren kobles fra strømnettet ved å trekke ut støpselet eller skru ut sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker.

Ventilatoren er ikke egnet til å brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, med mindre de blir overvåket og gitt instruksjoner om bruk av apparatet av en person som står ansvarlig for deres sikkerhet.

Barn må overvåkes for å kontrollere at de ikke leker med apparatet.

Ventilatoren må aldri brukes uten at gitteret er korrekt montert! Ventilatoren må ALDRI brukes som anleggsflate, med mindre det er uttrykkelig angitt.

Rommet må være godt ventilert når ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning eller andre brennstoffer.

Luften som suges opp må ikke føres ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.

Det er strengt forbudt å lage mat på åpen ild under ventilatorhetten.

Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor må det absolutt unngås.

Steking må foregå under kontroll for å unngå at den overopphetede oljen tar fyr.

De berørbare delene kan bli meget varme når de brukes sammen med kokeapparater.

Når det gjelder de tekniske sikkerhetsforanstaltningene som må anvendes for røyksuging, må man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN; uansett må man følge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisningene i denne håndboken).

Hvis man ikke overholder normene for rengjøring av ventilatoren og utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann.

Ventilatoren må alltid ha korrekt monterte lyspærer, både under bruk og i stand by, for å unngå risikoen for elektrisk støt. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt.

Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet – på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

ADVARSEL! Manglende installering av skruer og festeanordninger i samsvar med instruksjonene kan medføre elektrisk fare.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Direkte avtrekk

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

Diameteren i avløpsrøret må tilsvare diameteren på tilkoblingsringen.

Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes separat.

På den vannrette delen skal røret ha en lett inklinasjon oppover (cirka 10° ), slik at det lettere kan føre ut luften.

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et så kort rør som mulig. ! Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90° ). Unngå drastiske endringer i rørets tverrsnitt. ! Bruk et rør som er så glatt som mulig på innsiden. ! Rørmaterialet må være godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert).

Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50 cm når det gjelder elektriske koketopper og 65 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Elektrisk tilslutning

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter

installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

• Kontroller at produktet har passe størrelse i forhold til plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.
• Dersom det er mulig, er det best å demontere og ta vekk møblene under og rundt ventilatorhettens installasjonsområde for å ha bedre tilgjengelighet til taket/veggen hvor ventilatorhetten skal installeres. Ellers må man så langt det er mulig beskytte møblene rundt og alle delene som berøres av installasjonen. Velg en flat overflate og dekk den med en beskyttelse som du kan sette ventilatorhetten og tilbehørsutstyret på.
• Kontroller dessuten at det er en tilgjengelig stikkontakt i nærheten av ventilatorhettens installasjonsområde (tilgjengelig også etter at ventilatorhetten er montert) og at det er mulig å koble seg til en innretning for røykavtrekk som går ut i friluft (kun for sugefunksjon).
• Gjør alle nødvendige murarbeider (f.eks.: installasjon av en stikkontakt og/eller boring av hull for avtrekksrør). Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon

Advarsel! Før enhver form for rengjøring eller vedlikehold må ventilatorhetten frakobles strømnettet ved å dra ut ledningen eller slå av husets hovedstrømbryter.

Rengjøring

Ventilatoren må rengjøres jevnlig, både innvendig og utvendig (minst så ofte som man utfører vedlikehold av fettfiltrene). Til rengjøring benyttes en klut fuktet med et nøytralt rengjøringsmiddel.

Unngå bruk av slipende eller etsende produkter.

Advarsel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan det føre til brann. Det er derfor meget viktig å følge denne bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle skader på motoren, brann som skyldes manglende vedlikehold eller andre skader som skyldes at instruksene ikke er blitt fulgt.

Fettfilteret

Fig. 14-32

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent - hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikk endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhandtaket.

Karbonfilteret kan vaskes for hånd i varmt vann og med egnede rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten annen oppvask i maskinen).

Ta vekk overflødig vann uten å ødelegge filteret, ta deretter ut "madrassen" inni plastikkdekselet og sett den i stekeovnen ved 100°C i 10 minutter for å tørke den ordentlig.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye. Det kan IKKE vaskes eller benyttes om igjen.

Montering

Hekt feste kullfilteret bak på ventilatorens metallhekte, og fest det deretter foran med de to kulehandtakene.

Demontering

Fjern kullfilteret ved å dreie kulehåndtakene som fester det til ventilatoren 90°.

Utskifting av lyspære

Fig. 33

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

Skift ut den utbrente lyspæren med en av samme type, som spesifisert på typeskiltet eller i nærheten av lyspæren på kjøkkenhetten.

Bruk bare halogenpærer på maks 12V - 20W - G4, og pass på å ikke røre dem med hendene.

1. Lukk beskyttelsesdekselet igjen (fjærfeste).

Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assistanse.

sammen med apparater til matlaging.

Manglende overholdelse av kravene for rengjøring av emhetten, og for utskifting og rengjøring av filtrene, medfører brannfare.

Emhetten må hverken benyttes eller etterlates uten korrekt innsatte lyspærer pga. fare for elektrisk støt.

Produktet er designet, testet og produsert i henhold til:

Obs! Før det utføres noen form for rengjøring eller vedlikehold, skal emhetten kobles fra elnettet ved å trekke støpselet ut av stikkontakten, eller ved å slå av hjemmets hovedbryter.

Rengjøring
