Tipo de produto	Exaustor
Marca	Beko
Modelo	HCG71320X
Utilização	Aspiração externa ou reciclagem interna
Dimensões (L x P x A)	600 x 500 x 200 mm (aproximadamente)
Peso líquido	Aproximadamente 8 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência do motor	150 W (estimativa)
Número de velocidades	4 (0-4)
Iluminação	Halógena 12V - 20W máx, tipo G4
Filtro anti-gordura	Metálico lavável, limpeza mensal
Filtro de carvão	Lavável ou não lavável conforme versão
Distância mínima do fogão	50 cm (elétrico), 65 cm (gás)
Diâmetro de saída de ar	150 mm (estimativa)
Nível sonoro	55 dB (estimativa)
Material	Aço inoxidável
Tipo de comando	Botões de pressão
Manutenção	Limpeza mensal dos filtros com detergente neutro
Segurança	Desligar antes da manutenção, não utilizar sem grelha

Perguntas frequentes - HCG71320X BEKO

Qual é a distância mínima entre o exaustor e o fogão?

Para fogões elétricos, a distância mínima é de 50 cm. Para fogões a gás ou mistos, é de 65 cm. Se as instruções do fogão especificarem uma distância maior, siga-as.

Como limpar o filtro anti-gordura?

O filtro anti-gordura metálico deve ser limpo uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo rápido. Note que a máquina de lavar louça pode descolorir o filtro, mas isso não afeta seu desempenho.

Com que frequência deve ser trocado o filtro de carvão?

Se o filtro de carvão for lavável, limpe-o a cada dois meses com água quente ou na máquina de lavar louça a 65°C, depois seque no forno a 100°C por 10 minutos. Substitua a almofada a cada 3 anos. Se o filtro for não lavável, substitua-o a cada 4 meses no máximo.

Como substituir a lâmpada do exaustor?

Desligue primeiro o exaustor. Certifique-se de que a lâmpada está fria. Use uma pequena chave de fendas plana para remover a tampa protetora. Substitua a lâmpada defeituosa por uma lâmpada halógena 12V - 20W máx, tipo G4. Não toque na lâmpada com as mãos. Feche a tampa encaixando.

O exaustor pode funcionar em modo de reciclagem?

Sim, o exaustor pode ser usado na versão aspirante (evacuação externa) ou na versão reciclagem. Para o modo reciclagem, deve instalar um filtro de carvão ativado (disponível no seu revendedor). O ar é desengordurado e desodorizado antes de ser devolvido ao ambiente.

O que fazer se o exaustor não ligar?

Verifique primeiro se o exaustor está ligado e se o interruptor geral está ligado. Se a iluminação não funcionar, verifique se as lâmpadas estão corretamente inseridas. Se o motor não arrancar, contacte o serviço pós-venda. Não tente reparar você mesmo.

Como instalar o exaustor na versão evacuação externa?

Use um tubo de evacuação de diâmetro igual ao flange de conexão (geralmente 150 mm). O tubo deve ser inclinado ligeiramente para cima (cerca de 10°) para facilitar a evacuação. Evite curvas múltiplas e variações de secção. Se o exaustor estiver equipado com um filtro de carvão, remova-o.

O exaustor é compatível com um fogão a gás?

Sim, mas respeite uma distância mínima de 65 cm entre o exaustor e a superfície de cozimento. O local deve ser bem ventilado se o exaustor for usado ao mesmo tempo que aparelhos a gás. Nunca flameje alimentos sob o exaustor.

Como reduzir o ruído do exaustor?

Use a velocidade mínima durante o cozimento normal e use as velocidades altas apenas em caso de muito vapor. Certifique-se de que o tubo de evacuação é liso e de diâmetro suficiente. A manutenção regular dos filtros também reduz o ruído.

Onde encontrar peças sobressalentes para o exaustor Beko HCG71320X?

As peças sobressalentes (filtros, lâmpadas, etc.) estão disponíveis no seu revendedor Beko habitual ou no site oficial. Para os filtros de carvão, verifique se são laváveis ou não. Use apenas lâmpadas halógenas 12V - 20W máx tipo G4.

MANUAL DE UTILIZADOR HCG71320X BEKO

PT Instruções para montagem e utilização

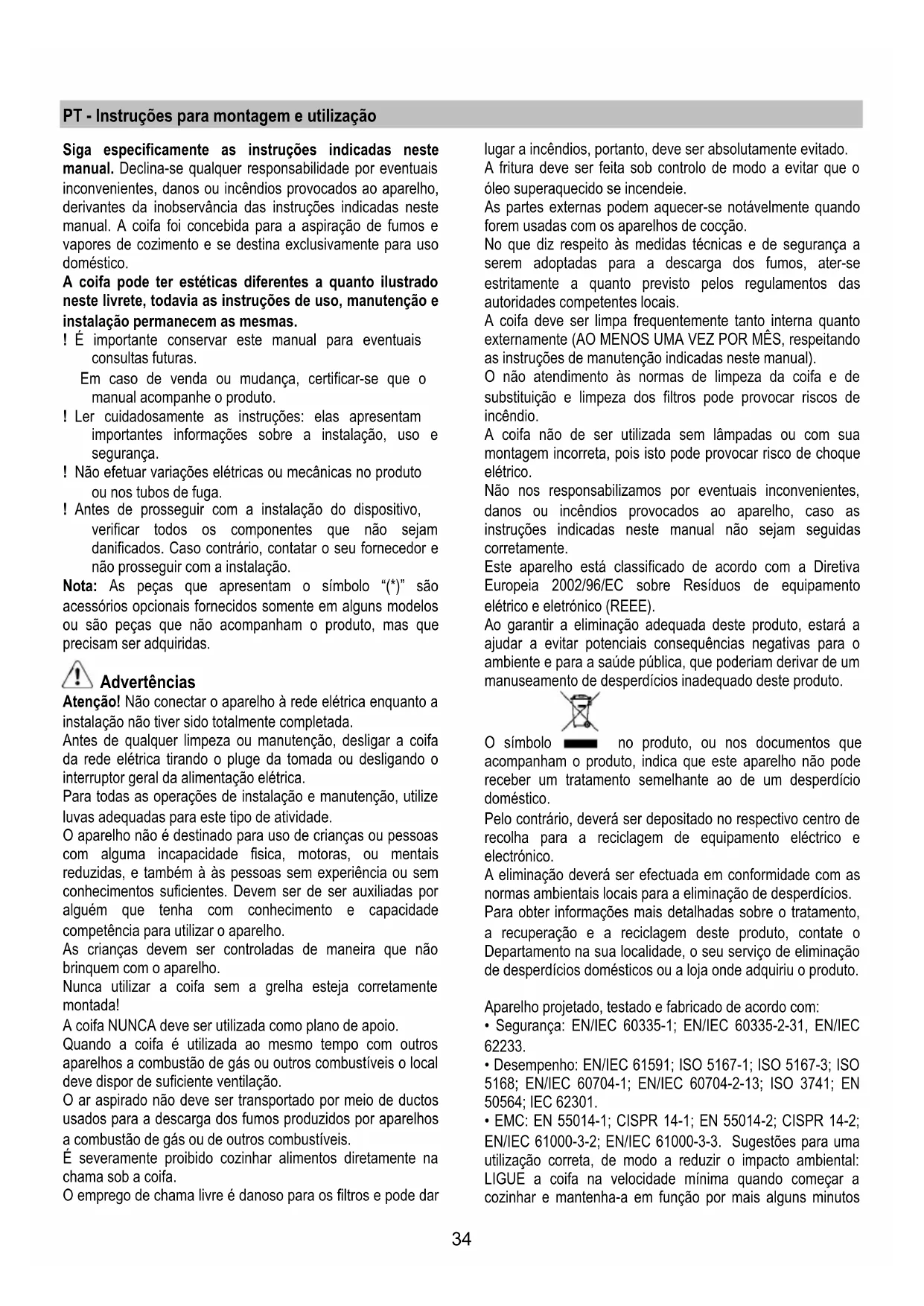

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. A coifa foi concebida para a aspiração de fumos e vapores de cozimento e se destina exclusivamente para uso doméstico.

A coifa pode ter estéticas diferentes do que é ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

! É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certificar-se de que o manual acompanhe o produto.

! Ler cuidadosamente as instruções: elas contêm informações importantes sobre a instalação, uso e segurança. ! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga. ! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes para que não estejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede elétrica quando a instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motora ou mental reduzida, e também às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser auxiliadas por alguém que tenha conhecimento e capacidade competente para utilizar o aparelho.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilize a coifa sem que a grelha esteja corretamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio. Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis, o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado por meio de dutos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar

A fritura deve ser feita sob controle, de modo a evitar que o óleo superaquecido se incendeie.

As partes externas podem aquecer-se notavelmente quando forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a serem adotadas para a descarga dos fumos, ater-se estritamente ao que é previsto nos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente, tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incêndio.

A coifa não deve ser utilizada sem lâmpadas ou com sua montagem incorreta, pois isso pode provocar risco de choque elétrico.

Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de Equipamento Elétrico e Eletrônico (REEE).

Ao garantir a eliminação adequada deste produto, está a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento inadequado deste produto.

O símbolo —— no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deve ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrônico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE a coifa na velocidade mínima quando começar a cozinhar e mantenha-a em funcionamento por mais alguns minutos

após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência do filtro de gordura. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ATENÇÃO! A não instalação dos parafusos e elementos de fixação, conforme estas instruções, pode resultar em riscos elétricos.

Uso

A coifa é fabricada para ser utilizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

Na parte horizontal, o tubo deve ter uma leve inclinação para cima (cerca de 10°) de modo a poder transportar o ar para fora mais facilmente.

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com o comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). ! Evitar alterações drásticas da secção do tubo (diâmetro). ! Usar um tubo condutor com o interior mais liso possível. ! O material do tubo condutor deve ser aprovado e estar em conformidade com a lei.

Versão filtrante

Deve ser utilizado um filtro de carvão ativo, disponível junto ao seu revendedor. O ar aspirado será desengordurado e desodorizado antes de ser reintroduzido no ambiente através da grelha superior.

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade periférica de aspiração.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta essa indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa nessas condições da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar a coifa na versão filtrante.
• Verificar que dentro da coifa não haja (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.), eventualmente tirar e conservar.
• Se possível, desconectar e deslocar a instalação solta ou fazer correr o vidro abrindo-o de modo a acessar mais facilmente a parede na parte traseira. Caso contrário, colocar uma cobertura espessa e protetiva sobre a bancada e o plano de cozimento para protegê-los contra danos ou entulho. Selecionar uma superfície plana para montar a unidade. Cobrir tal superfície com uma cobertura de proteção e colocar em seu interior todas as partes da coifa e as ferramentas.
• Além disso, verificar que nas proximidades da área de instalação da coifa (em área acessível também com a coifa montada) uma tomada elétrica se encontre à disposição e seja possível conectar-se a um dispositivo de descarga de fumos para o externo (somente versão aspirante).
• Executar todos os trabalhos de alvenaria necessários (por ex: instalação de uma tomada elétrica e/ou tubo

para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tetos. No entanto, é necessário um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.

Funcionamento

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinha e deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

Visualização Visor

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

Limpeza

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efetua a manutenção dos filtros antigorduras).

Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

Filtro antigordura

Fig. 14-32

Capta as partículas de gordura derivantes do cozimento.

O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade) com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

Para desmontar o filtro anti-gordura, puxe o puxador de libertação com mola.

Filtro de carvão ativo (somente para a versão filtrante) Fig. 31

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

O filtro de carvão ativo pode ser de dois tipos:

• Filtro de carvão ativo lavável.
• Filtro de carvão ativo NÃO lavável.

Filtro de carvão ativo lavável

O filtro de carvão pode ser lavado de três em três meses em água quente e detergentes adequados ou em máquina de lavar louça a 65°C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100°C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Filtro de carvão ativo NÃO lavável

A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.

Não pode ser lavado ou regenerado.

Montagem:

Encaixe o filtro de carvão ativado antes da parte de trás da lingueta metálica do exaustor (na parte dianteira com os botões).

Desmontagem:

Remova o filtro de carvão ativado rodando 90° os botões que o fixam ao exaustor.

Substituição das lâmpadas - Fig. 33

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se de que estejam frias.

Substituir a lâmpada queimada por outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da lâmpada no exaustor.

1. Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogênio de 12V - 20W máx - G4, tomar cuidado para não as tocar com as mãos.

Se a iluminação não funciona, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
