Typ produktu	Odsavač par
Značka	Beko
Model	HCG71320X
Použití	Odsávání ven nebo recirkulace uvnitř
Rozměry (Š x H x V)	600 x 500 x 200 mm (přibližně)
Hmotnost netto	Přibližně 8 kg
Elektrické napájení	220-240 V ~ 50 Hz
Výkon motoru	150 W (odhad)
Počet rychlostí	4 (0-4)
Osvětlení	Halogen 12V - 20W max, typ G4
Mastný filtr	Kovový, omyvatelný, měsíční čištění
Uhlíkový filtr	Omyvatelný nebo neomyvatelný podle verze
Minimální vzdálenost od sporáku	50 cm (elektrický), 65 cm (plynový)
Průměr odvodu vzduchu	150 mm (odhad)
Hlučnost	55 dB (odhad)
Materiál	Nerezová ocel
Typ ovládání	Tlačítka
Údržba	Měsíční čištění filtrů neutrálním čisticím prostředkem
Bezpečnost	Před údržbou odpojit, nepoužívat bez mřížky

Často kladené otázky - HCG71320X BEKO

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Pro elektrické sporáky je minimální vzdálenost 50 cm. Pro plynové nebo kombinované sporáky je to 65 cm. Pokud instrukce sporáku uvádějí větší vzdálenost, řiďte se jimi.

Jak čistit mastný filtr?

Kovový mastný filtr je třeba čistit jednou měsíčně. Můžete jej umýt ručně jemným čisticím prostředkem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Upozorňujeme, že myčka může filtr odbarvit, ale to neovlivní jeho funkčnost.

Jak často je třeba měnit uhlíkový filtr?

Pokud je uhlíkový filtr omyvatelný, čistěte jej každé dva měsíce horkou vodou nebo v myčce při 65 °C, poté jej osušte v troubě při 100 °C po dobu 10 minut. Vložku vyměňte každé 3 roky. Pokud je filtr neomyvatelný, vyměňte jej nejpozději každé 4 měsíce.

Jak vyměnit žárovku digestoře?

Nejprve odpojte digestoř. Ujistěte se, že je žárovka studená. Použijte malý plochý šroubovák k odstranění ochranného krytu. Vyměňte vadnou žárovku za halogenovou žárovku 12V - 20W max, typ G4. Nedotýkejte se žárovky rukama. Zavřete kryt zacvaknutím.

Může digestoř fungovat v recirkulačním režimu?

Ano, digestoř lze použít v odsávací verzi (venkovní odvod) nebo v recirkulační verzi. Pro recirkulační režim musíte nainstalovat filtr s aktivním uhlím (dostupný u vašeho prodejce). Vzduch je odmaštěn a zbaven pachů, než je vrácen zpět do místnosti.

Co dělat, když se digestoř nerozsvítí?

Nejprve zkontrolujte, zda je digestoř zapojena a zda je hlavní vypínač zapnutý. Pokud osvětlení nefunguje, zkontrolujte, zda jsou žárovky správně zasunuty. Pokud motor nenastartuje, kontaktujte poprodejní servis. Nepokoušejte se o opravu sami.

Jak nainstalovat digestoř pro venkovní odvod?

Použijte odvodní potrubí o průměru rovném přírubě (obvykle 150 mm). Potrubí by mělo být mírně nakloněno nahoru (asi 10°) pro snadnější odvod. Vyhněte se mnoha ohybům a změnám průměru. Pokud je digestoř vybavena uhlíkovým filtrem, odstraňte jej.

Je digestoř kompatibilní s plynovým sporákem?

Ano, ale dodržujte minimální vzdálenost 65 cm mezi digestoří a varnou plochou. Místnost musí být dobře větraná, pokud je digestoř používána současně s plynovými spotřebiči. Nikdy neflambujte jídlo pod digestoří.

Jak snížit hluk digestoře?

Při běžném vaření používejte nejnižší rychlost a vyšší rychlosti jen při silné páře. Ujistěte se, že odvodní potrubí je hladké a má dostatečný průměr. Pravidelná údržba filtrů také snižuje hluk.

Kde najít náhradní díly pro digestoř Beko HCG71320X?

Náhradní díly (filtry, žárovky atd.) jsou k dispozici u vašeho obvyklého prodejce Beko nebo na oficiálních webových stránkách. U uhlíkových filtrů zkontrolujte, zda jsou omyvatelné nebo ne. Používejte pouze halogenové žárovky 12V - 20W max typ G4.

NÁVOD K OBSLUZE HCG71320X BEKO

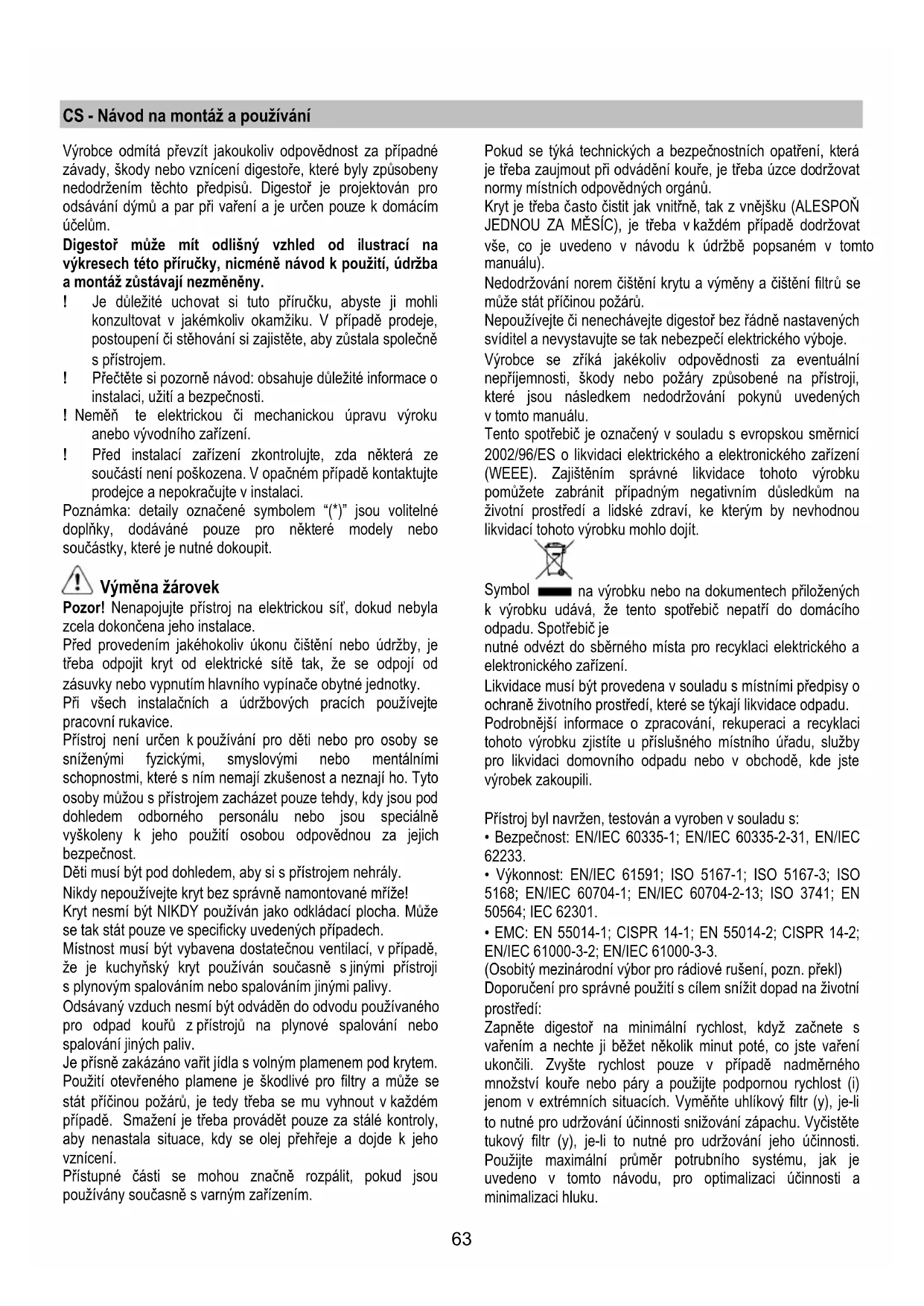

CS Návod na montáž a používání

SK Návod na montáž a použitie

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení nebo stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nepřipojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby mohou s přístrojem zacházet pouze tehdy, když jsou pod dohledem odborného personálu nebo jsou speciálně vyškolené k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouře z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě. Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místně příslušných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požáru.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených světel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti.

Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

POZOR! Pokud instalace šroubů a upevňovacích zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváděn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhnete se zásadním změnám sekce vedení odtahu. ! Používejte odtahové potrubí s co nejhladším vnitřním povrchem. ! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

Odsávání s recirkulací

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání. (Není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěnému uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.
• Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.
• Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství. Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odváděné kouře směrem ven (platí pouze pro odsávací verzi). Proveďte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

Vizualizace displeje

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zástrčku anebo vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř, tak zevně (alespoň stejně často, jak je prováděna údržba filtrů proti mastnotám).

Pro čištění je třeba použít látku navlhčenou

neutrálními tekutými čisticími prostředky.

Nepoužívejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a výměny filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoli odpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

Obr. 14-32

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součástí výbavy vlastního modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchynské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 31

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Filtr s aktivním uhlíkem může být jeden z následujících typů:

Umyvatelný filtr s aktivními uhlíky. - NEUMYVATELNÝ filtr s aktivními uhlíky.

Umyvatelný filtr s aktivními uhlíky

Filtr se musí každé 2 měsíce vyčistit ručně v teplé vodě vhodným mycím prostředkem nebo v kuchynské myčce při kompletním programu bez přítomnosti nádobí. Po vyčištění zbavte filtr přebytečné vody tak, abyste jej nepoškodili. Vyjměte jej z plastového rámu a důkladně vysušte při teplotě 100°C po dobu 10-ti minut v elektrické troubě.

Filtr s aktivním uhlíkem se musí přesto měnit každé 3 roky a navíc vždy, když je poškozen.

NEUMYVATELNÝ filtr s aktivními uhlíky

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

Nesmí být umýván ani regenerován.

Montáž

Zavěste nejdříve filtr s aktivním uhlíkem vzadu, na kovový jazýček digestoře, pak vpředu, dvěma držadly.

Demontáž

Vyjměte filtr s aktivním uhlíkem tak, že budete otáčet o 90° držadla, která ho upevňují na digestoři.

Výměna žárovek

Obr. 33

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel, ověřte, že vychladla. Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku a podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku).

Jestliže osvětlení nefunguje, dříve než zavoláte servis, ověřte si, zda jste správně nasadili žárovky do úložné.

Přísně dodržujte použití.

Spotřebič není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jim osoba odpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o používání spotřebiče.

Děti musí být pod dohledem, aby si se zařízením nehrály.

Je přísně zakázáno připravovat jídla pod odsavačem par na otevřeném plameni.

Použití volného plamene poškozuje filtry, což může být příčinou vyvolání požáru, proto se mu v každém případě třeba vyvarovat.

Při použití spolu s varnými spotřebiči se přístupové části mohou značně zahřát.

Nepoužívejte a nenechávejte digestoř bez řádně nastavených svítidel a nevystavujte se tak nebezpečí elektrického výboje.

Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE).

Elektrické připojení

Upozornění! Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, vždy zkontrolujte, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu si ho vyžádejte u servisní služby.

Montáž

Odsavač par je vybaven upevňovacími klíny vhodnými pro většinu typů stěn/stropů. Jednako je nezbytné poradit se s kvalifikovaným technikem, aby vám schválil způsobilost materiálů na základě toho, jakého typu je stěna/strop. Stěna/strop musí být dostatečně mohutná, aby udržela hmotnost odsavače par.

materiálů na základě toho, jakého typu je stěna/strop. Stěna/strop musí být dostatečně mohutná, aby udržela hmotnost odsávače par.

Činnost

Musí být čištěn každý měsíc (nebo když upozorňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorňuje na tuto nutnost), nedráždivými čisticími prostředky ručně nebo v myčce s nízkou teplotou vody a krátkým cyklovým programem.

Mytím v myčce může protitukový filtr ztratit barvu, ale jeho filtrační charakteristika se tím vůbec nezmění.

Pro odpojení protitukových filtrů potáhněte za pružinový háček.

Aktivní uhlíkový filtr může být jeden z těchto typů:

Aktivní uhlíkový filtr umývatelný.

Aktivní uhlíkový filtr NENÍ umývatelný.

Aktivní uhlíkový filtr umývatelný

Uhlíkový filtr může být umýván každé dva měsíce v teplé vodě s vhodnými saponáty nebo v myčce při 65 °C (v případě mytí v myčce proveďte kompletní cyklus bez nádobí uvnitř).

Používejte pouze halogenové žárovky 12V - 20W, max. - G4, a dbejte na to, abyste se jich nedotkli rukama.

1. Zavřete ochranný kryt (upevnění na západku).

Pokud by osvětlení nefungovalo, dříve než zavoláte servis, ověřte správné nasazení žárovek do sedla.
