Tipo di prodotto	Cappa aspirante
Marca	Beko
Modello	HCG71320X
Utilizzo	Aspirazione esterna o ricircolo interno
Dimensioni (L x P x H)	600 x 500 x 200 mm (circa)
Peso netto	Circa 8 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza motore	150 W (stima)
Numero di velocità	4 (0-4)
Illuminazione	Alogena 12V - 20W max, tipo G4
Filtro antigrasso	Metallico lavabile, pulizia mensile
Filtro al carbone	Lavabile o non lavabile a seconda della versione
Distanza minima dalla cucina	50 cm (elettrico), 65 cm (gas)
Diametro uscita aria	150 mm (stima)
Livello rumore	55 dB (stima)
Materiale	Acciaio inossidabile
Tipo di comando	Pulsanti
Manutenzione	Pulizia mensile dei filtri con detergente neutro
Sicurezza	Spegnere prima della manutenzione, non utilizzare senza griglia

Domande frequenti - HCG71320X BEKO

Qual è la distanza minima tra la cappa e il piano cottura?

Per le cucine elettriche, la distanza minima è di 50 cm. Per le cucine a gas o miste, è di 65 cm. Se le istruzioni del piano cottura specificano una distanza maggiore, seguire quelle.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese. Puoi lavarlo a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Nota che la lavastoviglie può scolorire il filtro, ma ciò non ne pregiudica le prestazioni.

Con quale frequenza bisogna cambiare il filtro al carbone?

Se il filtro al carbone è lavabile, puliscilo ogni due mesi con acqua calda o in lavastoviglie a 65°C, poi asciugalo in forno a 100°C per 10 minuti. Sostituisci il cuscinetto ogni 3 anni. Se il filtro è non lavabile, sostituiscilo ogni 4 mesi al massimo.

Come sostituire la lampadina della cappa?

Prima spegni la cappa. Assicurati che la lampadina sia fredda. Usa un piccolo cacciavite piatto per rimuovere il coperchio protettivo. Sostituisci la lampadina difettosa con una lampadina alogena 12V - 20W max, tipo G4. Non toccare la lampadina con le mani. Richiudi il coperchio facendolo scattare.

La cappa può funzionare in modalità ricircolo?

Sì, la cappa può essere utilizzata in versione aspirante (scarico esterno) o in versione ricircolo. Per la modalità ricircolo, è necessario installare un filtro al carbone attivo (disponibile presso il rivenditore). L'aria viene sgrassata e deodorata prima di essere reimmessa nella stanza.

Cosa fare se la cappa non si accende?

Controlla innanzitutto che la cappa sia collegata e che l'interruttore generale sia acceso. Se l'illuminazione non funziona, verifica che le lampadine siano inserite correttamente. Se il motore non si avvia, contatta il servizio post-vendita. Non tentare di riparare da solo.

Come installare la cappa in versione scarico esterno?

Utilizza un tubo di scarico di diametro uguale al collare di raccordo (di solito 150 mm). Il tubo deve essere leggermente inclinato verso l'alto (circa 10°) per facilitare lo scarico. Evita curve multiple e variazioni di sezione. Se la cappa è dotata di filtro al carbone, rimuovilo.

La cappa è compatibile con un piano cottura a gas?

Sì, ma rispetta una distanza minima di 65 cm tra la cappa e la superficie di cottura. Il locale deve essere ben ventilato se la cappa viene utilizzata contemporaneamente ad apparecchi a gas. Non fare mai fiammeggiare cibi sotto la cappa.

Come ridurre il rumore della cappa?

Utilizza la velocità minima durante la cottura normale e usa le velocità elevate solo in caso di forte vapore. Assicurati che il tubo di scarico sia liscio e di diametro sufficiente. Una manutenzione regolare dei filtri riduce anche il rumore.

Dove trovare i pezzi di ricambio per la cappa Beko HCG71320X?

I pezzi di ricambio (filtri, lampadine, ecc.) sono disponibili presso il rivenditore Beko abituale o sul sito ufficiale. Per i filtri al carbone, verifica se sono lavabili o meno. Utilizza solo lampadine alogene 12V - 20W max tipo G4.

MANUALE UTENTE HCG71320X BEKO

IT Istruzioni di montaggio e d'uso

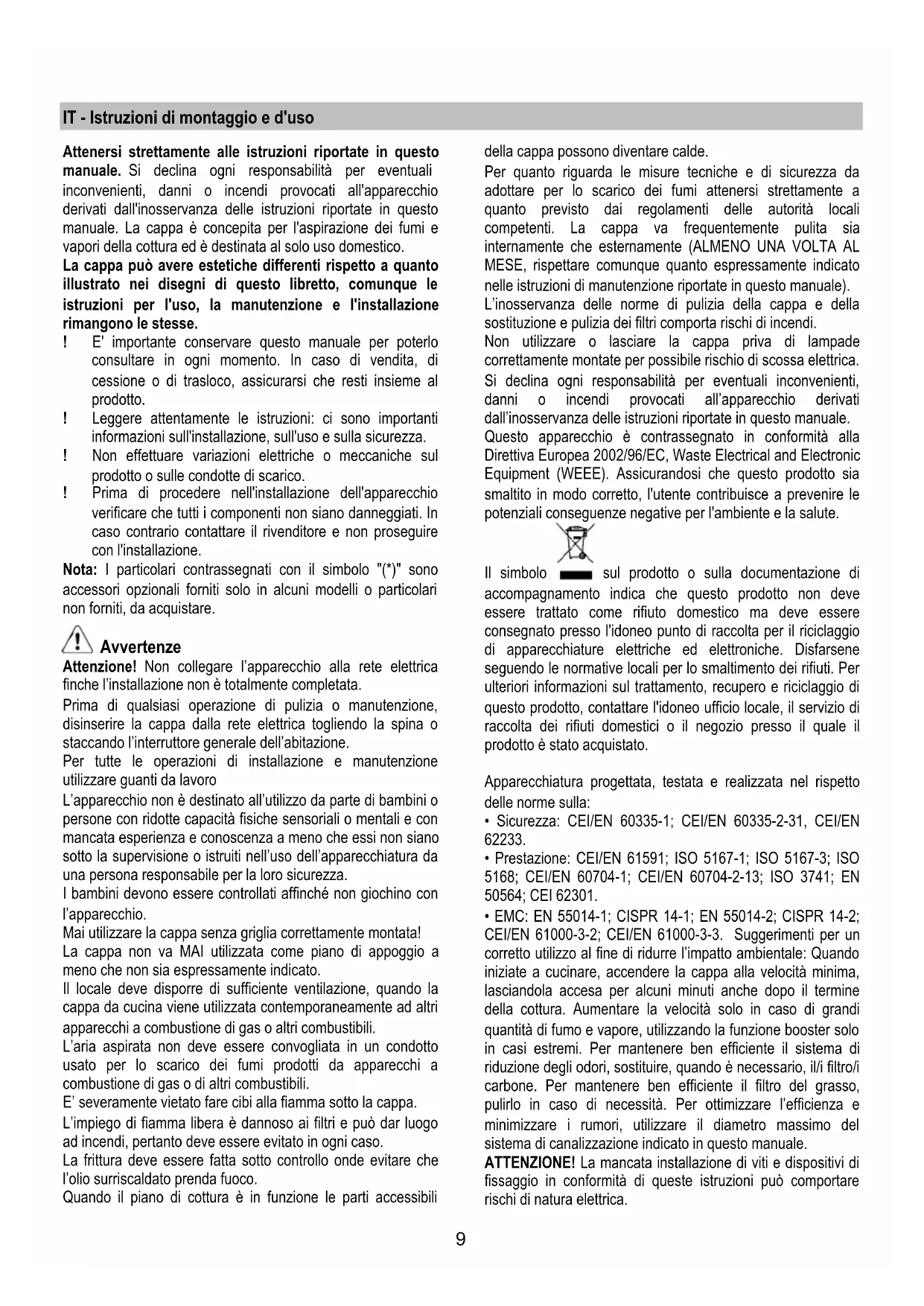

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere caratteristiche estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! È importante conservare questo manuale per poterlo consultare in qualsiasi momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. ! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali e con mancata esperienza e conoscenza, a meno che non siano sotto supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

È severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dare luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili

della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, o comunque quando espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di rifiuto indica che il prodotto non deve essere trattato come rifiuto domestico ma deve essere conferito presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Per lo smaltimento, attenersi alle normative locali per lo smaltimento dei rifiuti. Per informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
• Prestazione: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: quando si inizia a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti dopo il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando necessario, il/i filtro/i al carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato nel manuale. ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità a queste istruzioni può comportare rischi di natura elettrica.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilmente.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con il minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l'interno più liscio possibile. ! Il materiale del condotto deve essere APPROVATO normativamente.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

I modelli nella versione aspirante funzionano solo se collegati ad un'unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta delle caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo di alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc.), eventualmente va tolto e conservato.
• Se possibile, scollegare e rimuovere i mobili sottostanti ed intorno all'area di installazione (parete o soffitto) della cappa in modo da avere una migliore accessibilità. Altrimenti proteggere per quanto possibile i mobili e tutte le parti interessate all'installazione. Scegliere una superficie piatta da coprire con una protezione dove poi appoggiare la cappa e i particolari a corredo.
• Verificare inoltre che in prossimità della zona di installazione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrica e sia possibile collegarsi ad un dispositivo di scarico fumi verso l'esterno (solo versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.: installazione di una presa elettrica e/o foro per il passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La parete/soffitto deve essere sufficientemente robusta da sostenere il peso della cappa.

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Visualizzazioni Display

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 14-32

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di individuazione di saturazione dei filtri - se previsto sul modello in possesso - indica tale necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scurirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 31

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro ai carboni attivi può essere uno di questi tipi:

Filtro ai carboni attivi lavabile. - Filtro ai carboni attivi NON lavabile.

Filtro ai carboni attivi lavabile

Il filtro al carbone può essere lavato ogni due mesi in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso per non rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Filtro ai carboni attivi NON lavabile

La saturazione del filtro al carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato.

Montaggio

Agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomelli.

Smontaggio

Rimuovere il filtro ai carboni attivi girando di 90° i pomelli che lo fissano alla cappa.

Sostituzione Lampade

Fig. 33

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipo come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
