Produkttype	Vinkelsliber
Model	GWS 18-125 SPL Professional
Nominel optaget effekt	1800 W
Tomgangshastighed	12000 o/min
Hastighedsindstillingsområde	2800 - 12000 o/min
Maks. skivediameter	125 mm
Spindelgevind	M14
Vægt	2,4 - 2,7 kg
Stop ved tilbageslag	Ja (KickBack Control)
Genstartssikring	Ja
Blød start	Ja
Elektronisk konstant	Ja
Elektronisk variator	Ja (hastighedsforvalg)
Kompatible materialer	Metal, sten, plast, kompositmaterialer
Anvendelser	Slibning, skæring, pudsning, børstning, tørboring
Lydtryksniveau	92 dB(A)
Lydeffektniveau	100 dB(A)
Vibrationer (slibning)	13,1 m/s²
Beskyttelsesklasse	II (dobbelt isolering)
Strømforsyning	Netspænding 230 V ~ 50 Hz
Vedligeholdelse	Rengør ventilationsåbningerne; blæs med trykluft
Inkluderede tilbehør	Ekstra håndtag, beskyttelseskappe, stiftnøgle

Ofte stillede spørgsmål - GWS 18125 SPL Professional BOSCH

Hvordan skifter jeg skiven på vinkelsliberen?

Afbryd værktøjet. Tryk på spindellåseknappen (2) for at blokere akslen. Løsn spændemøtrikken (20) med stiftnøglen (22) eller brug den hurtige spændemøtrik SDS-clip (21) hvis tilgængelig. Udskift skiven, monter møtrikken igen og spænd. Sørg for, at skiven roterer frit, før du starter.

Hvordan indstiller jeg rotationshastigheden?

Brug hastighedsforvalgsrattet (3) på værktøjet. Drej det for at vælge mellem 6 positioner (fra 2800 til 12000 o/min). Tilpas hastigheden til materialet og det anvendte tilbehør (se tabellen i manualen).

Hvilken beskyttelseskappe skal jeg bruge til skæring?

Til skæring skal du altid bruge den specielle skærebeskyttelseskappe (11) eller slibebeskyttelseskappen (10) med den specielle skæreafdækning (12). Brug aldrig slibekappen alene til skæring.

Hvordan fungerer stop ved tilbageslag?

Stoppet ved tilbageslag (KickBack Control) registrerer en pludselig blokering af tilbehøret. En elektronisk kreds afbryder straks motorens strømforsyning for at forhindre skader. For at genstarte skal du sætte kontakten på stop og derefter tænde igen.

Hvad gør jeg, hvis værktøjet ikke starter efter strømafbrydelse?

Værktøjet er udstyret med en genstartssikring. Efter en afbrydelse skal kontakten sættes i stop-position (0), før du kan genstarte. Slip og tryk på kontakten igen.

Hvilke slibetilbehør kan jeg bruge?

Du kan bruge lamelslibeskiver, gummipudseskiver med slibepapir, stålbørster (skål-, konisk-, cirkulær-) og diamanthulsave. Overhold maksimale dimensioner (125 mm diameter) og spindelgevind M14 eller boring 22,2 mm.

Hvordan vedligeholder jeg vinkelsliberen?

Afbryd værktøjet før enhver vedligeholdelse. Rengør regelmæssigt ventilationsåbningerne med en børste eller trykluft. Efter intensivt arbejde på metal skal du blæse indersiden for at fjerne ledende støv. Kontroller kablets og beskyttelseskappens tilstand.

Kan jeg bruge denne vinkelsliber til at slibe sten?

Ja, men kun til skæring eller tørslibning med en egnet diamantskive. Brug støvopsugningskappen med styreskinne (33) for at reducere støv. Bær en støvmaske. Værktøjet er ikke designet til stenslibning med slibeskive.

Hvad betyder blød start?

Blød start begrænser momentet ved start, så værktøjet stiger jævnt i hastighed. Dette forhindrer ryk og reducerer risikoen for tab af kontrol. Hvis værktøjet starter straks ved fuld hastighed, er systemet defekt: kontakt kundeservice.

Hvor finder jeg reservedele og kundeservice?

Reservedele og eksploderede tegninger er tilgængelige på www.bosch-pt.com. I Danmark kan du bruge SAV DIRECT-formularen på www.bosch-pt.dk eller kontakte kundeservice på 0970821226 (ikke overtakseret nummer). Til reparationer skal værktøjet overlades til et autoriseret Bosch-værksted.

BRUGSANVISNING GWS 18125 SPL Professional BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktog

ADVARSEL

cifikationer, som følger med el-værktøjet. I tilfæde af manglende overholdelse af anvisingerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere drug.

Betegnelsen "el-vaerktoj" i advarslerne refererer til dit (ledningsforbundne) el-vaerktoj tilsluttet lysnettet ell er til bateridrevet (ledningsfrit) el-vaerktoj.

Sikkerhed pa arbejdsspladen

Hold arbejdssomradet rent og godt opyst. Rodede ellermrke omrader kan medfore ulykker.
- Brug ici el-vaerktojet ieksplosionsfarlige omgivel ser, hvor der findes brændbare væsker, gasser ell stov. El-vaerktoj kan slå gnister, der kan antaende stov ell er dampe.
Sorg for, at andre personer og ikke mindst børn holds væk fra arbejdsområdet, när el-verktojet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

El-vaerktojets stik skal passe til kontakten. Stikket mä under ingen omstændigheder ændres. Brug ikke adapterstikammen med jord forbundet el-vaerktoj. Uændre de stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
Undg kropskontakt med jord forbundne overflader som f.eks.ror, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, ages risikoen for elektrisk std.
- El-vaerktj ma违法犯罪 for regn oder fegt. Indtrangen auf vand i el-vaerktj oger risikoen for elektrisk std.
Brug ici ledningen til formal, den ici er beregnet til. Du ma aldrig bare el-vaerktojet i ledningen, hange el-vaerktojet op i ledningen ellr ykke i ledningen for at trakske stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevagelse. Beskadigede ellr indviklede ledninger oger risikoen for elektrisk stod.
Hvis el-varktojet benyttes i det fri, ma der kun benytes en forlaengerledning, der er egnet til udendors brug. Brug af forlaengerledning til udendors brug ned-sætter risikoen for elektrisk std.
Hvis det/DDke kan undgAs at bruge el-vaerktogiet fugti ge omgivelser, skal der bruges et HFI-relae. Brug af et HFI-relae reducerer risikoen for at fa elektrisk std.

Personlig sikkerhed

Det er vigtigt at vare opmaerksoom og holde oje med, hvad man laver, og bruge el-vaerktojet fornuftigt. BrugIkke el-vaerktoj, his du er traet, har indtaget al- kohl ell er pavirket af medikamenter ell euforise- rende stoffer.Fa sekunders uopmaerksohmhed ved brug af el-vaerktojet kan fore til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. stovmaske, skridsikkert fodj, beskyttelseshjelm eller horevarn afhengig af maskintype og anvendelse nedsæter risikoen for persorskader.
Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, for du tilslutter det til strømtilforslen og/eller batteriet, lfterller bær det. Undgå at bare el-værktøjet med fingeren pa afbryderen og sorg for, at el-værktøjet ikke er taendt, nar det slutters til nettet, da dette øger risikoen for persorskader.
Gor det til en vane altid at fjerne indstillingsvarktoj erer skruenogle, for el-varktojet startes. Hvis et styke varktoj erer en nogle sidder i en roterende maskindel, er der risiko for personskader.
Undga en unormal legemsposition. Sorg for at sta sik-kert, mens der arbejdes, og kom ici ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktajet, hvis der skulle opsta uventede situationer.
Brug egnat arbejdstoj. Undgalese beklaedningsgenstandeller smykker.Hold har og toj vak fra dele, der beveger sig.Dele,der er i beveagelse,kan gribe fat i Iostsiddende toj, smykker ellr langt hare.
Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stv-maengden og dermed den fare, der er forbundet med stov.
Selvom du kender varktojet godt og ervant til at bruge det, skal du alligevel vare opmærksom og overholde sikkerhedsanvisningerne. Et ojebliks uopmærksomhed kan medfere alvorlige personskader.

Omhyggelig omgang med og brug af el-vaerktaj

Undgå overbelastning af el-veiktjet. Brug aktid el-vektj, der er beregnet til det stykke arbejde, der skal udfores. Med det passende el-vektj arbejder man bedst og mest sikkert inden for det angivne effektomrade.

Brug/DDe el-vaerktaj, hvi asfbyderen er defekt.

El-værktøj, der/DDke kan startes Eller stoppes, er farligt og skal repareres.

Trak stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, for el-vaerktojet justeres, forskift af tilbehorsdele og for el-vaerktojet lagges til opbevaring. Disse sikkerhedsforanstaltninger forhindrerutilsigtet start af el-vaerktojet.
Opbevar ubenyttet el-vaerktojuden for boRs rakekevidde. Lad aldrig personer, der ici er fortrolige med el-vaerktojet aller ici har gennemlast disse instruk

ser, benytt el-vaerktoej. El-vaerktoj er farligt, hvis det benyttes af ukyndige personer.

Vedligehold el-vaerktoj og tilbehorsdele. Kontroller, om bevegelige maskindele fungerer korrekt og/DDke sidder fast, og om delene er braekket ell esbakadiget, saledes at el-vaerktojets Funktion pavirkes. Fasbeskadigede dele repareret, inden el-vaerktojet tages i brug. Mange uheld skyldes darligt vedligeholdt el-vaerktoj.
Sarg for, at skareværktjoer er skarpe og rene. Omhyggeligt vedligeholdte skarevaerktojer med skarpe skerekanter saetter sig ikke sa hurtigt fast og er nemmere at føre.
▶ Brug el-værktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktojet til formal, som ligger utden for det fastsatte anvendelsesomrade, kan fore til farlige situationer.
Hold handtag og gribeflader torre, rene og fri for olie og smrefedt. Hvis handtag og gribeflader er glatte, kan værktajet ikke handteres og styres sikkert, hvis der sker noget uventet.

Service

Sorg for, at el-vaerktoj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele.

Sikkerhedsinstrukser til vinkelslibere

Almindelige sikkerhedsforskrifter vedrørende silibning, pudsnig, tradbørstning eller skæring:

Dette el-vaerktoj er beregnet til sibning, pudnsing, tradbørstning, hulskaring eller skering. Laes alle sikkerhedsforskrifter, instruktioner, illustrationer og specifikationer, som folger med el-vaerktojet. I tilfaelde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Arbejde som polering ma违法犯罪e med dette elvarktoj. Hvis el-varktojet bruges til arbejde, det ikke erberegnet til, kan der opsta farlige situationer med risiko for personskade.
Foretag ici aendringer af el-vaerktojet, sa det kan bruges til andre formal, end det specifik er designet til, ell er i modstrid med producentens anvisninger. Sadanne aendringer kan resultere i, at du mister kontrollen over vaektjet med alvorlige kvastelser til folge.
- Brug/DD tilbehør, der/DD er specifikt designet til opgaven og anbefalet af producenten af værktoget. Blot fordii tilbehøret kan saettes pa el-værktoget, er det ikke nodvendigvis sikkert at bruge det.
- Tilbehorets mærkehastighed skal minimum svare til den maks. hastighed, der er angivet pa el-vaerktojet. Tilbehør, der anvendes ved en højere hastighed end mærkehastigheden, kan gä i stykker og slynges af værktjoet.
Tilbehorets udvendige diameter og tykkelse skal vare inden for el-vektjets mærkekapacitet. Tilbehor i forkert storrelse kan ikke beskyttes og styres korrekt.

Mälene af det tilbehör, der monteres, skal/passet til det udstyr, der er monteret pa el-værktjoet. Hvis tilbehoret畸形passer til el-værktjetsmonteringsdele, korer el-værktjoet畸形afbalanceret, og det vil vibrere meget med risiko for, at du mister kontrollen.
▶ Brug ikke beskadiget tilbehør. Inden brug skal tilbehør som slibeskiver altid kontrolleres for splintring og revner, bagskiver skal kontrolleres for revner, flæŋger og slitage, og stalbørster skal kontrolleres for lse erller knækkede tråde. Hvis el-værktøj erller tilbehørret tabes, skal det efterses for skader, ell der skal monteres ubeskadiget tilbehør. När tilbehører er efterset og monteret, skal el-værktøj køre med maksiimal hastighed uden belastning i et minut. Du og eventuelle andre personer til stede ma ikke stä i det roterende tilbehørs bane. Beskadiget tilbehør vil normalt gä i stykker under testen.
Brug personlige værnemidler. Afhængig af opgaven bæres visir eller lukkede eller ábne beskytteselsbriller. Hvis det er relevant, bæres støvmaske, horevaern, handsker og værkstedsforklæde, som kan stoppe min-dre silbekorn eller fragmenter af arbejdsemnet. Øjen-vearnet skal kinne stoppe flyvende materiale, der genereres under forskellige arbeidsopgaver. Støvmasken eller ándedrætsværnet skal kinne filtrere de partikler, der genereres under arbejdet. Langvarig udssættelse for kraftig stoj kan medføre nedsat horelse.
Andre personer på stedet skalSTAp sikker afstand af arbejdssomradet. Alle, der befinder sig inden for arbejdssomradet, skal bare personlige værnedidler. Fragmenter af arbejdsemner erller defekt tilbehør kan blive kastet ud og forarssage skader, ogsa pa afstand af arbejdssomradet.
Hold kun fast om el-værktjets isolerede gribeflader, nár du udfører arbejde, hvor skæretilbehøret kankommen i kontakt med skjulte kabler eller værktjets egen ledning. Hvis skæretilbehøretkommen i kontakt med en "strømforende" leding, kan blottedede metaldele på el-værktjet blive "strømforende", og der er risiko for elektrisk stød for brugeren.
Kablet skal placeres, sa det ikke berer der roterende tilbehør. Hvis du mister kontrollen, kan kablet blive skaret over uller skadet, og du risikerer, at din hand bliver trukket ind i det roterende tilbehør.
Du ma fsigma lagee el-vaerkotjet fra dig, nar tilbehoret er stoppet helt. Det roterende tilbehor kan gribe fat i underlaget, sa du mister kontrollen over el-vaerkotjet.
El-varktojet ma ikke vareændt, mens du bærer det ned langs sider. Utilisigtet kontakt med det roterende tilbehør kan medfere, at varktojet fár fat i dit toj, sa tilbehøret travakees ind til kroppen.
El-vaerktojets uduftningshuller skal rengorejs javnligt.Motorens blaesr trakker stov ind i huset,og ophobning af storre maengder metal kan udgore en elektrisk risiko.
El-vaerktoget ma违法犯罪 in aandbare materialer. Gnister kan antaende disse materialer.

100 | Dansk

▶ Brug ici tilbehør, som kræver væskekøling. Brug af vand eller andre kølevæsker kan medføre dødsfald eller skader som følege af elektrisk stød.

Advarsler vedrorende tilbageslag og lignende:

Tilbageslag er en pludselig reaktion, der sker, nar en roterende skive, bagskive, borste ell er andet tilbehorkommen i klemme ell korer fast. Nar det roterende tilbehorkommen i klemme ell korer fast, standser det pludseligt, hvilket tvinger el-vaerktoj, som icike er under kontrol, i modsat retning af tilbehorets rotationsretning pa det punkt, hvor tilbehoret sidder fast.

Hvis eksempelvis en slibeskivekommeniklemmeellerker fast i arbejdsemnet,kan kanten af den skive,der gar indiklemmepunktet,grave sig indimaterialets overflade,saskivenkeroerller springer ud. Skiven kan springe enten mod eller vekfra brugen afhaengig af skivens rotationsretning pa det tidspunkt,denkommeniklemme.Slibeskiven kan ogsa knække under disse forhold.

Tilbageslag skyldes forkert brug af el-vaerktog/eller forkerte arbejdprocedureer erler arbejdsbetingelser og kan undgas ved attraffe de relevante forholdsrangler, som er angivet nedenfor.

Hold godt fast i el-vaerktoget med begge hender, og placer krop og arme, sa du kan holde igen, hvis der sker tilbageslag. Hvis der medfolger et ekstra hand-tag, skal det altid anvendes, sa du opnär maksimal kontrol over tilbageslag ell momentreaktion under start. Brugeren kan kontrollere momntreaktioner og tilbageslag, hvis de relevante forholdsregler traeffes.
Placer aldrig handen taet pa det roterende tilbehør. Til behoret kan sla tilbage over din hand.
Placer ikke kroppen i det område, el-vektøjt vil bevæge sig i, his der sker tilbageslag. Tilbageslag vil ka-ste værktøjet i modsat retning i forhold til skivens bevegelsenretning på det tidspunkt, den kører fast.
Udvis særlig forsigtighed ved arbejde pa hjørner, skarpe kanter osv. Undgå hoppende bevgelser, og undgå, at tilbehoret sætter sig fast. Hjørner, skarpe kanter og hoppende bevgelser giver øget risiko for, at tilbehoret sætter sig fast med tab af kontrol eller tilbage-slag til følege.
Undlad at montere savkeder, klinger til trakskering, segmentdiamantskiver med perifer deling pa mere end 10 mm aller savklinger med tandeling. Denne type klinger medforer ofte tilbageslag og tab af kontrollen over værktoget.

Brug kun skiver af en type, der er angivet for dit elvarktojet, og den skarm, der er specifikt designet til den valgte skive. Skiver, som el-varktojet icike er designet til, kan ici aftkaermes korrekt, og det er ici sikkert at bruge dem.
▶ Slibefladen på skiver med fordybnig i midten skal monteres under beskyttelseskantens plan. En forskert

monteret skive, som stikker ud over beskyttelseskantens plan, kan icke beskyttes korrekt.

• Skaermen skal fastgores omhyggeligt til el-varktajet og placeres, sa den beskytter optimalt, dvs. sa en sallle del af skiven som muligt er blottet mod brugeren. Skaermen bidrager til at beskytte brugeren mod skivefragmenter, utilsigtet kontakt med skiven og gnister, der kanantaende toj.
  Skiverne mä kun bruges til de opgaver, de er anbefa let til. Eksempel: Siden af en skæreskve må ikke bruges til slimning. Slibende skæreskiver er beregnet til perifer slimning. Hvis disse skiver pafores kraft i sideretningen, kan de splintre.

  Brug altid intakte skiveflanger i den rigtige storrelse og form til den valgte skive. Korrekte skiveflanger stotter skiven, sa risikoen for, at skiven knækker, reduceres. Flanger til skareskiver kan vare forskellige fra flanger til slibeskiver.
  Brug ici slidte skiver fra storre el-vaerktoj. Skiver, der er beregnet til storre el-vaerktoj, er ici velegnede til den haje hastighed, mindre vaektj korer med, og kan spraenges.
  Nár du bruger skiver, som kan anwendes til flere formalál, skal du altid bruge den skærm, der passer til det arbejde, du skal udføre. Hvis du anvender en forkert skærm, opnár du违法犯罪 beskyttelse, hvilket kan fère til alvorlige kvaestelser.

Yderligere sikkerhedsadvarsler specifikt for sibende skarearbejde:

Skareskiven mä参加会议 "klemmes" aller udsætties for kraftigt tryk. Forsø og参加会议 at skare dybere, end skiven er beregnet til. Hvis skiven presses hardt, øges belastninger og risikoen for, at skiven vrides aller sidder fast i snittet, at der sker tilbageslag, aller at skiven knækker.
- Placer/DD: kroppen pala linje med og bag ved den roterende skive. Nar skiven roterer vek fra kroppen pa arbejdspunktet, kan tilbageslag kaste skiven og el-vaerktojet direkte mod dig.
När skiven sidder fast, ellar arbejdet afbrydes, uanset hvad ársagen hertil er, skal el-værktjotet slukkes og holdes stille, til skiven er stoppet halt. Forsog aldrig at fjerne skareskiven fra snittet, mens skiven er i bevægelse, da dette kan medføre tilbageslag. Undersog og afhjælp ársagen til, at skiven sidder fast.
Start配套设施 med skiven i arbejdsemnet. Lad skiven komme op pa fuld hastighed, og for den derefter forsigtigt ned isnittet igen. Skiven kan sidde fast, kore op ell er sla tilbage, hvis el-vaerktojet startes igen i arbejdsemnet.
▶ Paneler eller store arbejdsemner bør støttes for at minimere risikoen for, at skivenkommen i klemme, og der sker tilbageslag. Store arbejdsemner har en tendens til at synke ned under deres egen vægt. Der skal placeres støtter under arbejdsemnet tæt pa skærelinjen og tæt pa arbejdsemnets kant på begge sider af skiven.

Vær ekstra forsigtigt, nar der skæres lommer i eksi-sterende vægge erler andre omrader, hvor du ikke kan se bagsiden af emnet. Skiven kan ramme gas-ller van- drør, ledninger erler objekter, der kan medføre tilbage-slag.
ForsogIkke at lave kurvesnit. Hvis skiven presses hards, oges belastningen og risikoen for, at skiven vrides eller sidder fast i nittet, at der sker tilbageslag,ller at skiven knakker, hvilket kan fore til alvorlige kvastelser.

Specifikke sikkerhedsforskrifter vedrørende pudsnig:

Brug slibepapir i korrekt storrelse. FgIg producentens anbefalinger ved valg af sandpapir. Storre stykker sandpapir, der stikker for langt ud over puden, giver risiko for snitskader og kan medfore, at skiven sidder fast eler rives i stykker, ellr at der sker tilbageslag.

Vær opmaerkoms pa, at børsten mister trade, ogsa under almindelig brug. Undg a at overbelaste tradene ved at pafore for stort tryk pa børsten Staltradene kan nemt gennembryde lette tekstiler og/eller hud.
Hvis drug af skerm anbefales under stalborstning, ma tradskiven erer stalborsten icke komme i kontakt med skarmen. Tradskivens erer stalborstens diameter kan udvide sig som folge af arbejdsbelastningen og centrifugalkraften.

Ekstra sikkerhedsanvisninger

Brug sikkerhedsbriller.

Beskyttelsesskaermen ma ikke bruges til skæring. Med en egnet forsats kan beskyt- telsesskaermen bruges til skæring.

Hold godt fat om el-varktojet med begge hender under arbejdet, og sorg for, at du star sikkert. El-varktojet fores mere sikkert med to hender.

Ved indsatsværktjoer med indvendigt gevind som bør ster og diamantborekroner skal du vare opmærksom pa slibespindlens maksimale gevindlaengde. Spinde-lenden ma ikke berøre bunden af indsatsværktjoet.
Anvend egnede sogeinstrumenter til at &, freem til skjulte fornsyningsledninger, ellkontakt det lokale fornsyningssselskab. Kontakt med elektriske ledninger kan fore til brand og elektrisk stod. Beskadigelse af en gasled- ning kan fore til eksplion. Brud pa et vandror kan fore til materiel skade erle elektrisk stod.
RrIkkevedslibe-ogskareskiverne,fer de er kleet af.Skiverne bliver meget varmt under arbejdet.
Lás start-stop-kontakten op, og stil den på stop, nar stromforsyningen afbrydes (f.eks. som folge af strømsvigt eller hvis netstikket trækkes ud). Derved forhindres en ukontrolleret genstart.

Fastgør emnet. Et emne holds bedre fast med spende-anordninger eller skruestik end med handen.
Opbevar indsatsværktjerne indendors pa et tort og frostfrit sted med javn temperatur.
Fjern indsatsvarktojerne, for du transporterer elvarktojet. Pa den made undgär du skader.
Skare- og slibeskiver i komposit har en udlobsdato, hvorefter de seks längere ma anvendes.

Laes alle sikkerhedsinstrukser og anvisinner. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvaestelser.

Vær opmaerkoms pa alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-vaerktojet er beregnet til at gennemskare og børste metal, sten, plast og kompositmaterialer, til at skrubbe metal, plast og kompositmaterialie og til at bore i stenmaterialer med diamantborekroner ut den brug af vand. Sorg for at anvende den korrekte beskyttelssesskarm (se "Brug", Side 107).

Sorg for tilstraekelig stovopsugning, nar der skares i sten. Med godkendte slibeveerktjoer kan el-vaerktojet anvendes til sandpapirslibning.

El-vaarkojet ma ikke benyttes til silibning af stenmaterialer med diamant-kopskiver.

Nummereringen af de illustrterede componenter refererer til illustrationen af el-vearktoget pa ilustrationssiden.

(1) Oplasningsgrep bil beskyttelsesskaerm
(2) Spindellaseknap
(3) Indstillingshjul til forvalg af omdrejningstal (GWS 18-125 SL / GWS 18-125 SPL)

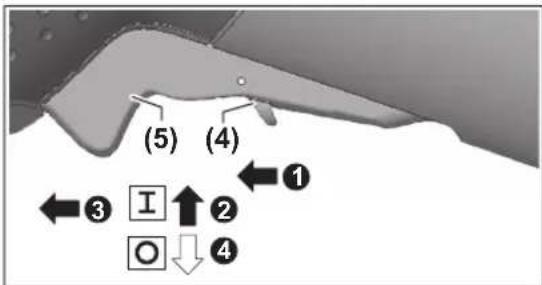

(4) Oplasningsgrebl taend/sluk-knap
(5) Taend/sluk-knap
(6) Vibrationsdaempende ekstrahandtag (isoleret grebsflade)
(7) Standard-ekstrahandtag (isoleret grebsflade)a
(8) Pil til angivelse af nibespindlens rotationsretning
(9) Udsugningsskaerm til silbinga
(10) Beskyttesesskaerm til silibning
(11) Beskyttessskaerm til skaringa
(12) Afdækning til skæring
(13) Holdeflange med O-ring
(14) Hårdmetal-kopskve
(15) Slideskivea)
(16) Skiveborste (Ø 22,22 mm)
(17) Skivebørste (M14)a)

102|Dansk

(18) Skareskive
(19) Diamantskaeskive
(20) Spændemøtrik
(21) LynspaendemotrikSDS-eclia
(22) Spændenøgle til spændemøtrik
(23) Handgreb (isoleret grebsflade)
(24) Sibespindel
(25) Handbeskytthele

(26) Gummislibeskive
(27) Slibeblad
(28)Rundmometrik
(29) Kopbørste
(30) Konusbørste
(31) Diamantborekrone
(32) Gaffelnogle
(33) Udsugningsskaerm til skaering med foringslaede

a) Dette tilbehör medfolg erkke som standard.

Tekniske data

Vinkelsliber GWS 18-125 L GWS 18-125 PL GWS 18-125 SL GWS 18-125 SPL
Varenummer	3601 GA3 0.. 3601 GA3 1.. 3601 GA3 2.. 3601 GA3 3..
Nominal optagen effekt W 1800 1800 1800 1800
Afgiven effekt W 1145 1145 1145 1145
Nominelt omdrejningstal, ubelastetA)	o/min 12000 12000 12000 12000
Område til indstilling af omdrejningstal o/min -- 2800-12000 2800-12000
Maks. slibeskived diameter/gummislibeskivediameter	mm 125 125 125 125
Slusbespindelgevind	M 14	M 14	M 14	M 14
Maks.GVindlaengde af slusbospindel	mm 22	22	22	22
Tilbageslagsfrakobling	●	●	●	●
Genstartsbeskyttelse	●	●	●	●
Bød opstart	●	●	●	●
Konstantelektronik	●	●	●	●
Forvalg af omdrejningstal	--	●	●
VægtB)	kg 2,4-2,7	2,4-2,7	2,4-2,7	2,4-2,7
Kapslingsklasse	□/II	□/II	□/II	□/II

A) Nominelt omdrejningstal ubelast het. EN IEC 62841-2-3 til valg af passende indatsværktajer. Det faktiske omdrejningstal uden belastning ma化进程 det nominelle omdrejningstal uden belastning og er derfor lavere.
B) Afhengigt af den anvendte beskyttelsesskaem ((11), (10), (12)) og det anvendte ekstrahandtag ((7), (6))

Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landspecifikke udførlse randerisse angivelser variere.

Vardierne kan varierer afhengigt af Produktet samt anvendelses- og miljebetingelserne. Du kan finde flere oplyninger under www.bosch-professional.com/wac.

Vinkelsliber	GWS 18-125 L Inox	GWS 18-125 PL Inox	GWS 18-150 L
Varenummer	3 601 GA4 0..	3 601 GA4 1..	3 601 GA5 0..
Nominal optagen effekt	W	1800	1800
Afgiven effekt	W	1145	1145
Nominelt omdrejningstal, ubela-stetA)	o/min	8100	8100 10000
Område til indstilling af omdrej-ningstal	o/min	-	-
Maks. slibeskived diameter/gum-mislibeskived diameter	mm	125	125
Slibespindelgevind		M 14	M 14
Maks. gevindlaengde af slide-spindel	mm	22	22

Vinkelsliber GWS 18-125 L Inox GWS 18-125 PL Inox GWS 18-150 L

Tilbageslagsfrakobling

Forvalg af omdrejningstal --

A) Nominelt omdrejningstal ubelastet iht. EN IEC 62841-2-3 til valg af passende indatsvarktojer. Det faktiske omdrejningstal uden belastning ma ikke overskride det nominelle omdrejningstal uden belastning og er derfor lavere.
B) Afhengigt af den anvende beskyttelsesskaem ((11),(10),(12)) og det anvenda ekstrahandtag ((7),(6))

Angivelserne gelder for en nominel spending [U] pa 230 V. Ved afvigende spendinger og i landespecifikke udforelser kan disse angivelser variere.

Vaeiderne kan varierer afhängigt af Produktet samt anvendelses- og miljbetingelserne. Du kan &, flere oplyninger under www.bosch-professional.com/wac.

Stoj-/vibrationsinformation

GWS 18-125 LGWS 18-125 PL GWS 18-125 SL GWS 18-125 SPL

3601GA30..3601GA31..3601GA32..3601GA33..

Stojemissionsværdierfundetih.ENIEC62841-2-3.

El-vaerktjets A-vaegtede stojniveau udgør typisk

Lydtrykniveauau	dB(A)	92	92	92	92
Lydeffektniveauau	dB(A)	100	100	100	100
Usikkerhed K	dB	3	3	3	3
Brug horeværn!

Vibrationer samlet vardi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN IEC 62841-2-3:

Overfladeslibning (skrubning) og skareskiver:

El-vaerktjets A-vaegtede stojniveau udgør typisk

Lydttrykniveau	dB(A)	92	92	92
Lydeffektniveau	dB(A)	100	100	100
Usikkerhed K	dB	3	3	3

Brug horevaern!

Vibrationer samlet vardi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN IEC 62841-2-3:

Overfladeslibning (skrubning) og skareskiver:

Slibning med slibeskive:
ah	m/s2	3,5	3,5	3,5A
K	m/s2	1,5	1,5	1,5

A) bestemt for diameter 125mm
Slibning af tynde metalplader erer andre letvibrerende materialer med store flader kan fore til en forogelse af stojemissionsvardien med op til 15 dB. Stojemissionerne kan reduceres ved at anvende egnede dampningmutter. Der skal tages hoge for den forhajede stojemission ved vurderingen af risikoen ved stojydelsen samt ved valg af egnet horevaern.

Det svingningsniveau og stojemissionsniveau, der fremgår af anvisningerne, er mål't. en standardiseret måleværdi og kan anvendes til sammenligning af elværktj med hinanden. De er ögså egnet til en foreløbig vurdering af svingnings- og stojemissionen.

Det angivne svingnings- og stojemissionsniveau represeenter de vaesentlige anvendelser af el-værktjoet. Hvis el-værktjoet dog anvendes til andre formal, med afvigende indsatsværktj allerutilstrækkelig vedligeholdelse, kan svingningsog stojemissionsniveauaet afvige.Dette kan fere til en betydelig forogelseaf svingnings- og stojemissionen i hele arbejdstidsrummet.

Til en nogagtg virdering af svingnings- og stojemissionen bcr der ogsa tages hoge de for de tider, i hvilke varktojet er slukket ellr godt nok korer, men rent faktisk icke anvendes. Dette kan fore til en betydelig reduktion af svingnings- og stojemissionsniveauauet i hele arbejdstidsrummet.

Fastlaeg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-vaerktoj og indsatsværktoj, holde hander varme, organisation af arbejdsof.

Tilbageslagsfrakobling

Ved et pludseligt tilbageslag af el-vaerktojet, f.eks. blokering ved overskaering, afbrydes motorens strømtilforsel elektronisk.

For ingen at tende skal du anbringe taend/sluk-knappen (5) i frakoblet position og tende el-varktojet ingen.

Genstartsbeskyttelse

Genstartsbeskyttelsen forhindrer en ukontrolleret start af el-varktjet after afbrydelse af strømtilforslen.

For genindkobling skal du saete taend/sluk-kontakten (5) i frakoblet position og taende el

værktogjetigen.

Softstart

Den elektroniske softstart af el-vektajet begrænser omdrejningstallet ved opstart og forebygger ryk.

Bemerk! Hvis el-værktoget starter med fuldt omdrejnings-tal, har functiOnen til softstart og genstartsbeskyttelses svig- tet. El-værktoget skal omgaende sendes til et autoriseret varksted. Adresser fremgår af afsnittet «Kundeservice og anvendelsesradgivning.

Konstantelektronik

Konstantelektronikken holder omdrejningstallet stort set konstant ved tomgang og belastning og sikrer en ensartet arbejdsydelse.

Indstilling af omdrejningstal

(GWS 18-125 SL / GWS 18-125 SPL)

Med indstillingshjulet til forvalg af omdrejningstal (3) kan du ogsa forvage det nadvendige omdrejningstal under drift. Angivelserne i den afterfolgende tabel er anbefaleveerdier.

Materiale Anvendelse Indsatsværktøj Indstillingshjulets position
Metal Fjerne farve Slieblad 2-3
Metal Børstning, rustfjernelse Kopbørste, slieblad 3
Specialstål Slibning Slieskive/fiberskive 4-6
Metal Skrubslibning Slieskive	6
Metal Skæring	Skaereskive	6
Sten	Skaering	Diamantskæreskive	6

Tilbehorets mærkehastighed skal minimum svare til den maks. hastighed, der er angivet pa el-vaerktojet.

Tilbehør, der anwendes ved en højere hastighed end mærkehastigheden, kan gå i stykker og slyngses af værktøjet.

Trin Forvalg af omdrej- ningstal	GWS 18-125 ... [mi n-1]	GWS 18-150 ... [mi n-1]	GWS 18-125 ... Inox [mi n-1]
1 2800 2800 2200
2 4500 4100 3400
3 6300 5400 4600
4 8200 6700 5700
5 9800 8000 6900
6 12000 10000 8100

De angivne vacdier for hastighedstrin er vejledende vacdier.

Montering

Traek stikket ud af stikkontakten, for der udfores arbejde pa el-varktojet.

Montering af beskyttelsenordning

Traek stikket ud af stikkontakten, for der udfores arbejde pa el-varktajet.

Bemark: Efter brud pa slibeskiven under arbejdet aller beskadigelse af holdeanordningerne pa beskyttelseskappen/ el-vaerktojet skal el-vaerktojet omgaende sendes til et autorisert varksted, adresser se afsnittet "Kundeservice og anvendelsesrådgiving".

Beskyttelsesskaerm til silbing

Læg beskyttteseskappen (10) på holden er al-vektøjt, til beskyttteses-kappens kodeknaster stemmer overens med holderen. Tryk og hold herunder frigøringsarmen (1). Tryk beskyttteskappen (10) på spindelhalsen, til beskyttteseskap-pens krave sidder er al-vektøjets flange, og drej beskytttesekappen, til den tydeligt horbart gär i indgreb.

Tilpas beskytteseskappens (10) posi

tion til arbejdsgangens krav. Tryk hertil frigaringsarmen (1) opad, og drej beskyttelseskappen (10) i den onskede positiion.

Indstil altid beskyttelsesskaarmen (10), sā begge knaster til frigöringsarmen (1) när ind i de tilsvarende ud-sparinger i beskyttelsesskaarmen (10).
Indstil beskyttelsesskaernen (10), sa betjeningspersonen ikke udsættes for gnistregn.
I tilbehorets drejeretningen ma beskytllessskaermen (10) kun kunne drejes ved aktivering af frigoringsarmen (1)! Ellers skal el-varktojet tages ud af brug og sendes til et autoriseret servicevarksted.

Bemerk: Kodeknasterne på beskyttelsesskaernen (10) sikrer, at der kun kan monteres en beskyttelsesskaerm, som passer til el-vaerktojet.

Opsugningskappe til silibning

Til stovsvag sliming af maling, lak og kunststof i forbindelse medHardmetalkopskiver (14) kan du anvende udsugningsskaermen (9). Udsugningsskaermen (9) er/DDere beregnet til bearbeitndng af metal.

Udsugningsskaermen (9) kan forbindes med en egnet Boschstovsuger. Sæt i den forbindelse sugeslangen med udsugningsadapteren ind i holdestudserne pa udugsingsskaermen.

Brug altid besykyttelsesskarmen til skaering ved skae-ringsarbejde (11) eller besykyttelsesskarmen til silb-ning (10) sammen med afdakningen til skaering (12).
Sorg for tilstrækkelig stovopsugning, när der skares i sten.

Beskyttelssesskærmen til skæring (11) monteres på samme måde som beskyttelssesskærmen til silibning (10).

Metalafdaekning i metal til skaering

Monter metalafdakninger til skaring (12) pa beskytteseskaermen til silbing (10) (se billedet A): Sving holdebajlen tilbage (1). Saet afdakninger (12) pa beskyttesesskaermen til silbing (10) (2). Tryk holdebajlen fast pa beskytteseskaermen (10) (3).

Ved afmontering (se billedet B) skal du trykke pa knappen pa holdebojlen (1) og svinge den tilbage (2). Trak afdækninger (12) af beskyttelsesskaermen (10) (3).

Plastafdakninqtilskaring

Sæt plastafdækningen til skæring (12) på beskyttelsesskærmen til silbning (10) (se billedet C). Afdækningen (12) gär hørbart og synligt i indgreb på beskyttelsesskærmen (10). Ved afmontering (se billedet D) skal du lase afdækningen (12) på beskyttelsesafskærmningen (10) (①) til venstre eller hijre op og trække afdækningen af (②).

Udsugningsskaerm til skaering med forigsslaede

Udsugningsskaerm til skaering med foringslaede (33) monteres ligesom beskyttelsesskaernen til silning.

När ekstrahändtaget (7)/(6) fastgøres pa gearhuset ved hjælp af bojlen pa udsgningsskaermen, fastgøres el-værktø-jet sikkert med udsgningsskaermen. Pa udsgningsskaer-men med foringslidser (33) kan der monteres en egnet Bosch-stovsuger. Sæt i den forbindelse sugeslangen med

106|Dansk

udsugningsadapteren ind i holdestudserne pa udsugningskaermen.

Bemerk! Friktion forarsaget af stovet i sugeslangen og i tilbehoret under sugning skaber en elektrostatisk ladning, sombrugeren kan opfatte som en statisk udladning (afhengigt af miljofaktorer og brugerens fysiologiske tilstand). Bosch anbefaler generelt at anvende antistatiske sugeslanger (tilbehør) til opsugning af fint stov og tørematerialer.

Handbeskyttelse

Ved arbejde med gummislibeskiven (26) aller med kopbørste/konusbrste/diamant-borekrone skal du altid montere handbeskyttelsen (25).

Fastgor handbeskyttelsen (25) med ekstromtaget (7)/ (6).

Standardekstrahandtag/vibrationsdampende ekstrahandtag

Skru ekstrahandtaget (7)/(6) ind i gearhovedet pa hojre ell er venstre side, afhaengigt af hvilket arbejde der skal udfores.

Brug kun dit el-vaerktj med ekstrahandtaget (7)/(6).
- Brug/DD: el-vaerktoget, his vis ekstrahandtaget (7)/(6) er beskadiget. Foretag ici eendringer pa ekstrahandtaget (7)/(6).

Vibration

Det vibrationsdæmpende ekstrahänd-tag (6) giver vibrationssvagt og dermed behageligt og sikkert arbejde.

Montering af slibeavarktj

Trak stikket ud af stikkontakten, for der udfores arbejde pa el-værktoget.
RrIkkevedslibe-ogskareskiverne,fordererkolet af.Skivernebliver megetvarmtunderarbejdet.

Rengørslibespindlen (24) og alle dele, der skal monteres.

Tryk på spindellasetasten (2) for at lase slibespindlen ved fastspanding og frigorelse af silbevaerktojerne.
Aktiver kun spindellasetasten, nar sibespindlen star stille. Ellers kan el-vaerktoget blive beskadiget.

Slide-/skæreskive

Vær opmaerkoms på slibeværktjernes dimensioner. Huldiameteren skal passer til holdeflangen. Brug hverken adaptere eller reduktionsstykker.

Sorg ved anvendelse af diamantskareskiver for, at retningspilen pa diamantskareskiven og el-varktajets omdrejningsretning (se retningspil pa huset) stemmer overens.

Rækkefolgen ved montering kan ses pa grafiksiden.

Bemark! Hvis du monterer splice-ller skareskiver i kompositmaterialie ved hjaelp af den medfologende holdeflange (13) og spendemotrikken (20)ller lynspendemotrikken (21), er det ikke ndvendigt at anvende mellemlag.

Nar du fastgor slide-/skareskiven, skal du sætte holdeflan-gen med O-ringen (13) pa slibespindlen (24) og skrue spændemotrikken (20) pa. Indstil spændemotrikken (20), sa den passer til den anvende slide-/skareskive (se figurer

ne forrest i brugsanvisingen), og spend den med spende-noglen (se "Lynspændemotrik SDB

Nar slivebveerktoget er monteret,kontroleres det for korrekt montering og at det kan bevæges frit,for elveerktojet taendes.Sorg for,at slivebevrktoget ikkerager imod beskyttelsskappen ellere andre dele.

I holdeflangen (13) er der rundt om centereringskraven indsat en plastdel (O-ring). Hvis O-ringen mangler erer beskadiget, skal holdeflangen (13) altid udskiftes for videre anvendelse.

Lynspændemotrik SDS-e/

For hurtigere skift af slibevaerkj uden anvendelse af andre vaerktojer kan du i stedet for spændemotrikken (20) benyttleynspændemotrikken (21).
Lynspændemøtrikken (21) mA kun bruges til sibie- og skæreskiver.

Brug kun en fejlfri, ubeskadiget lysnpendemotrik (21). Sorg ved paskruningen for, at lysnpendemotrikkens (21) side med paskrift ici peger mod dibeskiven; pilen skal pege mod indeksmærket (34).

Tryk på spindellåsetasten (2) for at lase landslide. For at spende lynspændemøtrikken skal du dreje landslide深入开展 harded uret.

En korrekt fastgjort og intakt lynspendemotrik kan lnsnes ved at dreje roulestringen mod uret med handen. Brug aldrig en tang til at lnsne en aftsiddende lynspendemotrik, men anvendt stedet spendenoglen. Sæt spendenoglen pa som vist pa billedet.

Tilladte slibevaerktojer

Du kan bruge alle slibbeværktjoer, der er nævnt i donne betjeningsvejledning.

Det tilladte omdrejningstal [o/min] aller periferihastigheden [m / s] for de benyttede slivebeerktojer skal som minimum modsvare angivelsener i den afterfolgende tabel.

Overhold derfor det/den tilladte omdrejningstal/periferihastighed pa slibevarktojets etiket.

maks. [mm] [mm] [°]
D b s d a [o/ min]						[m/s]
125	7,2	-	22,2	-	12000	80
150	7,2	-	22,2	-	10000	80
125	4,2	-	22,2	-	12000	80
150	4,2	-	22,2	-	10000	80
125	-	-	-	-	12000	80
150	-	-	-	-	10000	80
75 30-M 14-12000 80
125	24	-	M 14	-	12000	80
125	19	-	22,2	-	12000	80
150	24	-	M 14	-	10000	80
150	19	-	22,2	-	10000	80
125--M 14-12000 80
83--M 14-12000 80
125	6	10	22,2	>0	12000	80
150	6	10	22,2	>0	10000	80
125 21-22,2-12000 80

Stov-/spanudugsing

Stov fra materialer som f.eks. blyholdig maling, nogle traesorter, mineraler og metal kan vare sundhedfarlige. Beringller indanding af stov kan fore til allergiske reaktionerg/eller andedrætssygdomme hos brugeren ellersoner, der opholder sig i nærheden af arbejdspladsen.

Bestemt stov som f.eks. ege-ller bgestov gelder som kraeftfremkaldende, isar i forbindelse med ekstra stoffer til traebehandling (chromat, traeskytttessemiddel). Asbestholdigt materiale ma kun bearejdes af fagfolk.

• Brug helst en stovopsugning, der egner sig til materiaielet.
• Sorg for god udluftning af arbejdspladsen.
  Det anbefales at bare andevarn med filterklasse P2. Overhold forskrifterne, der gaelder i dit land vdr.de materi aler, der skal bearbejdes.
  Undga at der samler sig stov pa arbejdspladsen. Stov kan let antende sig selv.

Brug

BelastCREASEl-vaerktoget sa meget,at detkommen til stilstand.
Traek stikket ud af stikkontakten, for der udfores arbeje da el-varktojet.
Forsigtig ved slidsning i bareande vagge, se afsnittet "Ophysninger om statik".
Fastspænd emnet, hvis det ikke ligger sikkert på grund af sin eigenvægt.
Lad el-vaerktojet korei tomgang i et par minutter after staerk belastning, sa insatsvaerktojet kan afkole.
El-vaerktoget ma化进程 med en skarestander.
RrIkkevedslibe-ogskareskiverne,fordererkolet af. Skiverne bliver meget varmt under arbejdet.

Arbejdsvejledning

Skrubslibning

Brug altid en beskyttelssesskaerm til skrubslibning ved silibning med bundne silbemidler (10).
Anvend aldrig skareskiver til skrubslibning.
Ved skrubslibning kan beskyttesesskarmen til ska-ring (11) eller beskyttesesskarmen til silibning (10) med monteret afdækning til skaering (12) stode mod emnet og resultere i, at du mister kontrollen.

Med en haeldningsvinkel pa 30^ til 40^ opnar du det bedste arbejdsresultat ved skrubslibning. Bevag el-vaerktojet frem og tilbage med et moderat tryk. Derved undgär du, at emnet bliver for varmt, at det misfarves, ell er at der opstarriller.

Ved drug af skiver i kompositmaterialie, som bade er god-kendt til skaering og silbing, skal beskyttelsesskaeren til skaering (11) aller beskyttelsesskaeren til silbing (10) anvendes med monteret afdækning til skaering (12).

Overfladeslibning med lamelslibeskive

Brug altid beskyttelsesskaarmen til silbing (10) ved silbing med lamelslibeskiven.

Med lamelslideskiven (tilbehør) kan du ogsa bearbejde hvælvede overflader og profiler. Lamelslideskiver har en væsentigt længere levetid, lavere stojniveau og lavere slibetempo-raturer end normale slibeskiver.

Overfladeslibining med slibeskive

Ved arbejde med gummislibetallerkenen (26) skal du altid montere handbeskyttelsen (25).

Slibning med slibeskive kan foregå utden beskytttesesskærm.

Rækkefolgen ved montering kan ses pa grafiksiden.

Skru rundmøtrikken (28) pa, og spænd den med spændenøglen.

Kopbrste/skivebørste/konusbrste

Brug altid beskyttelsesskaarmen til silbing (10) ved børstning med skivebørster. Børstning med kopbar-ster/konusbørster kan foretages uden beskyttelsesskaarm.

108 | Dansk

Ved arbejde med kopbørste eller konusborste skal du altid montere handbeskyttelsen (25).
Tradeneiskivebørsternekanblivefangetieskyttesesskaermenogknakkeaf,hvisdetmaksimaltiladte malforskivebørsterneoverskrides.

Rækkefolgen ved montering kan ses pa grafiksiden.

Kopbrsten/konusbrsten/skivebørsten med gevind M14 skal kinne skrues sa langt ind pa nibespindlen, at den sidder tæt ind til nibespindelflangen for enden af nibespindelgevin det. Spænd kopbrsten/konusbrste/skivebørsten fast med en gaffelnøgle.

Skivebørsten med en diameter pa 22,22 mm fastgores ved at sætte holdeflangen med O-ringen (13) pa slibespindlen (24), skrue rundmøtrikken (28) pa og spænde den fast med spændenoglen.

Skering af metal

• Brug altid beskyttelsesskaermen til skaring (11) aller beskyttelsesskaeren til silibning (10) med monteret af-dækning til skaring (12) ved skaring af metal med skareskiver i komposit ell er diamant-skaereskiver.
  Ved brug af beskyttelsesskaern men til silibning (10) til skarearbejde med skareskiver i komposit er der oget risiko for gnistdannelseamt udslyngning af partikler og skivefragmenter itilfela de af skivebrud.

Ved skåring skal der arbejdes med en jævn fremføring, som er afstemt after materiaiet, der bearbejdes. Skæreskiven ma ikke pafores tryk,kommen i spænd eller udsættes for svingninger.

Udlbende skareskiver mä ikke bremses ved at trykke pa siden.

El-vaerktoejat skal altid fores i modləb. Ellers er der risiko for, at det ukon-trolleret trykkes ud af snittet. Ved skæring af profiler og firkantrør er det bedst at starte ved det minnde tvær-snit.

Skaering af sten

Ved skaering af sten med dibeskiver i komposit eller med diamant-slbeskiver skal du aldid bruge udsugningsskaermen til skaering med foringsslidser (33) eler beskyttelsesskaeren til skaering (11) eller beskytelsesskaermen til silbning (10) med monteret afdak-ning til skaering (12).
Sorg for tilstraekelig stovopsugning, nár der skæres i sten.
Brug beskyttelsesmaske.
El-vaerktojet mA kun anvendes til torskaering/torslib- ning.
Ved drug af beskyttelsesskaermen til skaring (11), beskyttelsesskaermen til silbing (10) aller beskytelsesskaermen til silbing (10) med monteret afdaeking til skaring (12) til skare- og silbeopgaver i beton ell er murvark er der risiko for forget stovbelastning

Brug sa vildt muligt en diamantskareskive til overskaering af sten.

Ved anvendelse af udsugningsskaermen til skering med foringslaede (33) skal stvsugeren vare godkendt til udsug- ning af stenstov. Bosch tilbyder egnede stvsugere.

Start el-vaerktoget, og saet det pa emnet med den forreste del af foringslaeden. Skub el-vaerktoget med et moderat tryk, tilpasset til materialet der skal bearbejdes.

Ved skæring af saerigt härde materialer, f.eks. beton med højt kiselindhold, kan diamantskæreskiven blive overophedet og derved tage skade. En krans af gnister, der følgert den omlobende diamantskæreskve, er et tydeligt tegn pa dette. I sa fald skal du afbryde skæarearbejdet og lade diamantskæreskiven kørkortid tomgang ved det højeste omdrejningstal for at afkole den.

Hvis arbejdet skrider mærkbart langsommere frem, og der dannes en lysende krans af gnister, er det tegn pa, at diamantskaereskiven er blevet slov. Du kan silbe den igen ved at udfore korte snit i et silbende materiaile, f.eks. kalksandsten.

Skæring af andre materialer

Ved skæring af materialer som plast, kompositmateri aler etc. med skæreskiver i komposit eller Carbide Multi Wheel-skaereskiver skal du alto anvende beskyttelsesskærmen til skæring (11)ller beskytelsesskærmen til silbing (10) med monteret afdæk- ning til skæring (12). Ved at bruge udsugningshaeten med foringsslidser (33) opnár du en bedre stovudsg- ning.

Arbejde med diamantborekroner

Brug kun tør-diamantborekroner.
Ved arbejde med diamantborekroner skal du altid montere handbeskyttelsen (25).

Sæt ikke diamantborekronen parallelt på emnet. Dyk skråt ned i emnet og i roterende bevgelser. Dermen køles diamantborekronen optimalt og holder længe.

Oplysninger om statik

Slidser i bairende vagege er underlagt nationale bestemmelse. Disse forskrifter skal altid overholds. F or arbejdet pa begyndes, skal den ansvarlige statiker, arkitekt ellr byggeledelse sporges til rads.

Ibrugtagning

Ved drift af el-vaerktojet pa mobile strømproducrende aggeregater (generatorer), der ici har tilstrækkelige effektreserver og/eller egnet spændingsregulering med startstrømsbegrænsning, kan der opsta effektforringelser erler atypisk adfær'd ved tilkobling.

Vær opmaerkoms pa den benyttede generators egnethed, især hvad angar netspænding og-frekvens.

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelsenerne på el-verktojets typeskit.

Taend/sluk

Kontaktudforelse med las (GWS 18-125 L/GWS 18-125 SL/GWS 18-125 L Inox / GWS 18-150 L)

For at tænde el-værktoget skal du skubbe oplasningsgrebet (4) fremad ① og derefter holde taend/slukknappen (5) ② inde.

For atande el-vaerktojet skal du skubbe oplasningsgrebet (4) fremad og derefter holde den in de.

For at slukke el-vaerktoget skal du slippe taend/sluknappen (5) 0.

Kontroller sliveværktoget for brug. Sliveværktoget skal vare monteret sikkert, sa det kan dreje frit. Foretag en provekorsel i mindst 1 minutumen belastning. Brug ikke beskadigede, ikke-runde eller vibrerende sliveværktoger. Beskadigede sliveværktoger kan gä i stykker og forårsage skader.

Traek stikket ud af stikkontakten, for der udfores arbejde pa el-værktajet.
El-vaerktoj og el-vaerktojets ventilationsabninger kal altid holds rene for at sikre et godt og sikkert arbeje.
Brug sa vildt muligt altid et udsugningsanlaeg ved ekstreme anvendelseseforhold. Blaes ventilationsabningerne igennem med hyppige mellemrum, og forkobl en fejstromsafbryder (PRCD).Ved bearbejdning af metal kan ledende stov aflejer sig inde i elvarktojet. Elvarktojets beskyttelsesesisolering kan forringes.

Opbevar og behandle tilbehoret omhyggeligt.
Hvis det er nodvendigt at erstatte tilslutningsledningen, skal dette arbejde udefores af Bosch eller pa et autoriseret servicevarksted for Bosch el-værktaj for at undgafarer.

Kundeservice besvarer dine sporgsmål vedr. reparation og vedligeholdelse af dit produkt somt reservedele. Eksplos-ionstegninger og oplysninger om reservedele finder du også pa: www.bosch-pt.com

Bosch-anvendelsesradgivningsteamet hjaelper dig gerne, hvis du har sporgsmal til producerk og tilbehorsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forsporgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder pa:

Smid/DDEe el-vaerktj ud sammen med det al- mindelige husholdningsaffald!

Gelder kuni EU-lande:

Udtjent el-vaerktoj skal bortskaffes separat. Brug det gaelende afleveringssystem.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger pa miljoet og menneskers sundhed.
paprund af den mulige tilstedevarelse af farlige stoffer.

Svensk

Sakerhetsanvisningar

Allmanna sakerhetsanvisiningar for elverktyg

VARNING

Bortsugningskäpa for kaping med styrläde

Utsugskapan for kaping med styrlade (33) monteras pa
samma satt som skyddskapan for slipning.
Stodhandtaget (7)/(6) monteras genom bygeln pa
utsugskapan pa vaxelhuset vilket gor att elverktyget sitter
fast ihop med utsugskapan. Pa utsugskapan med styrlade
(33) kan lamplig Bosch-dammsugare anslutas. Satt
sugslangen med utsugsadaptern i avsedd anslutting pa
utsugskapan.

Sikkerhetsanvisninger

Ekstra sikkerhetsanvisninger for kapping:

Ekstra sikkerhetsanvisninger

Vernedekselet违法犯罪 Med en egnet forsats kan vernaledekselet ochs abrukes ved kapping.

Hvis违法犯罪 Hvis违法犯罪 Instruktura instrukturen Elektronik stot, brann og/eller alvorlige personskader.

Bruk参加会议，由他主持。
Du ma ikke fortsette Å bruke elektroverktøyet hvis ekstrahändtaket (7)/(6) er skadet. Du ma ikke foreta noen endringer på ekstrahändtaket (7)/(6).

Vibration

En hurtigspennmutter som er festet riktig og er uskadet, kan lnses ved at du dreier den riflede ringen for hand mot urviseren. En hurtigspennmutter som sitter fast, ma aldri lnses med en tang. Bruk tohullsnokkelen. Sett tohullsnokkelen som vist pa bildet.

Tillatte slipeverktoy

Ved kappesliping ma du arbeide med moderat
kappehastiget tilpasset materialet. Du ma ikke utøve trykk,
pendle eller vippe på kappeskiven.

Du ma ikke bremse kappeskiver som stanses, ved Å trykke imot pa sider.

Ved alle forespørsler og reservedelsbestillinger ma du oppgi det 10-sifredeproduknummeret som er angitt pa produits typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Du finner adresser til andre verksteder på:

Elektroverktøy ma ikke kastes i vanlig soppel!

Bare for land i EU:
