BRUGSANVISNING MultiMeterPocketBox Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger" grundigt igennem. Følg de heri indeholdte instrukser. Opbevarppe dokumenter omhyggeligt.

Funktion/anvendelse

Multimeter til måling i overspændingskategori-området CAT II til max 250 V. Med måleapparatet kan man udføre jævn- og vekelspændingsmålinger, jævn- og vekselstrømsmålinger, gennemgangs- og diodetest inden for de specificerede områder.

Symbole

Advarsel mod farlig elektrisk spænding: Ubeskyttede, spændingsførendekomponenter i husets indre kan vare tilstrækkeligt farlige til at udsætte personer for risiko for elektrisk stød.

Adversel mod farligt sted

Overspændingskategori II: Enfasede forbrugere, som sluttes til normale stikkontakter; fx: Husholdningsapparater, bærbare værktøjer.

Sikkerhedsanvisninger

• I overspændingskategorien II (CAT II) på spændingen mellem prøveapparat og jord ikke overskride 250 V.
  Sorg for, at de rigtige tilslutninger, den rigtige drejeknapposition og det rigtige omrade forijke aktuelle melding altid er valgt.

• Inden måling eller kontrol af modstand, gennemgang, eller dioder skal strømkredsen gores spændingsfri. Sørg for, at alle højspændingskondensatorer er afladet. Dette gores ved, at man fjerner apparatets malledninger fra proveemnet, inden hvir gang der skiftes driftsmåde.

• Man skal altid forst forbinde den sorte maleledning til en spænding, inden man forbinder den rode. När man frakobler maleledningerne, er rækkefolgen den modsatte.

• Apparatet skal adskilles fysisk fra alle stromkilder, inden der abnes for batterirumsdakslet. Apparatet ma ikke tændes med abnet afdækning.
• Sørg savidt muligt for aldrig at arbejde alene. Der mA kun foretages malinger i faretruende naerhed af elektriske anlaeg under vegledning af en autoriseret elektriker.
• Målespidserne på kun holdes i handgrebene. Målekontakterne pågressive berøres under malingen.
• Ved omgang med spændinger højere end 25V AC aller 50V DC skal der udvises saerlig forsigtighed. Ved berøring af de elektriske ledninger er der allerede ved disse spændinger livsfare pga. elektrisk stød.
• Hvis apparatet er blevet fugtigt eller påfort andre elektrisk ledende restprodukter, på der ikke arbejdes under spænding. Fra og med en spænding på 25V AC eller 50V DC er der ekstra stor fare for livsfarlige stød pga. fugten. Apparatet skal rengøres og tørs inden ibrugtagning. Ved brug udendørs på apparatet kun anwendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• Inden haver maling skal man sikre sig, at bade det omrade, der skal testes (fx en ledning), og testapparatet samt det anvendte tilbehør (fx tilslutningsledning) er i fejlfri stand. Apparatet skal testes pa kende spændingskilder (fx 230V-stik til AC-test aller bilbatteri til DC-test). Apparatet må ikke anvendes længere, hvis en uller flere Funktioner svigter.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Apparatet违法犯罪
• Apparatet må kun bruges til det tiltænkte anvendelsessformål inden for de givne specifikationer. Ombygning ellerændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.

Folg de sikkerhedsregler, der matte vare udstukket af lokale aller nationale myndigheder vedr. correkt brug af apparatet, ogevt. nodvendigt sikkerhedsudstyr (fx elektriker-handsker).

Ekstra henvisining vedr. drug:

Bemørk de tekniske sikkerhedsregler for arbejde med elektrisk udstyr, herunder: 1. Frakobling fra lysnet, 2. Sikring mod genindkobling, 3. Kontrol pa to poler, at der ikke foreligger spænding 4. Jording og kortslutning, 5. Sikring og isolering afærlikgende spændingsforende komponenter.

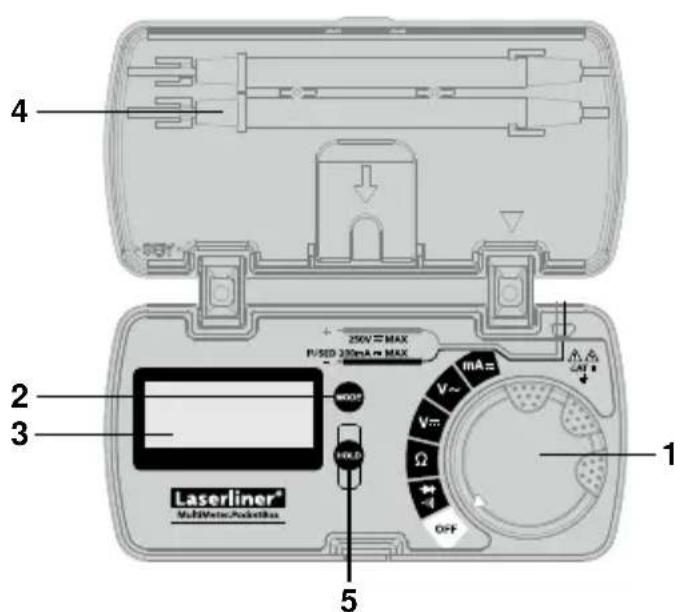

1 Drejekontakt til indstilling af malefunktionen
2 Omskiftning af malefunktion
3 LC-display
4 Holder til målespidser
5 Fasthold aktuel mälevaeri di
6 Malekontakter: sort _p = ^ rod ^ 十
7 Målespidser

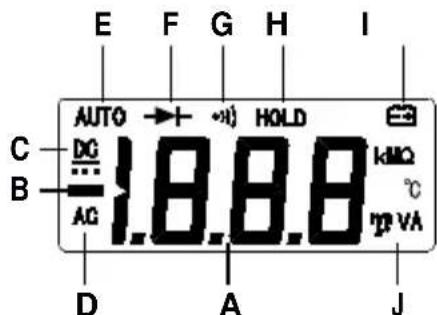

A Malevander-visning (3 1/2 ciffer, max visning 1999)
B Negativ mälevärdi
C Jaevn-(DC)
D Vekselvaerdier (AC
E Automatisk omradevalg
F Diodetest
G Gennemgangstest
H Aktuel malevardifastholdes
Batteriladning lav
J Maleenheder: mV, V, mA, ohm, kohm, mohm

Display-visiting: O.L: Open line / Overflow: Malekreds ikke sluttet eller maleområde overskredet

MultiMeter-PocketBox

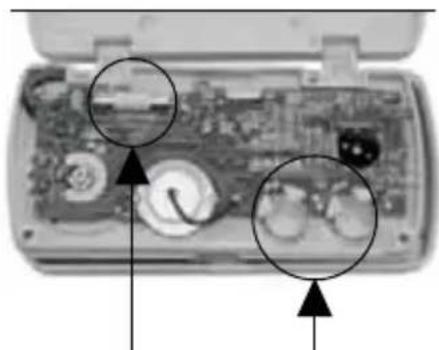

Indsættelse af batterier / Udskiftning af sikring

Apparatet skal adskilles fysisk fra alle stromkilder, inden der abnes for batterirumsdakslet. Apparatet ma ikke tændes med abnet afdekning.

Sikring 2 x LR44 1,5V knapbatteri ANSI/NEDA 1166A

Undgå at røre ved den grønne printplade. Denne ma desuden ikke blive forurenet.

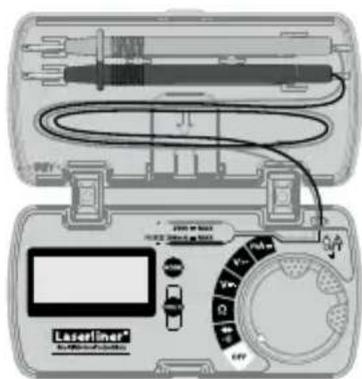

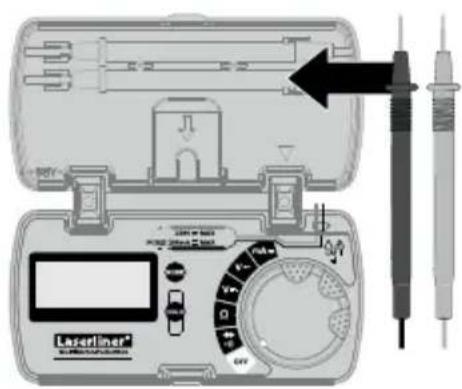

Eastgorelse af målespiderne

När apparatet ikke benytttes, ellerær det Transporteres, skal man altid huske at anbringe malespiderne i holderen i daekslet, sa man ikke risikerer atkommen til skade pga. spiderne.

3 V= Spændingsmåling

Til spændingsmåling stiller mandrejekontakten i pos. „V=“.

Herefter forbinder man molekontakterne med maleobjektet. Den fundne moleværdi og polariteten vises pa displayet.

DC

4 V~ Spændingsmåling

Til spændingsmåling stiller mandrejekontakten i pos. „v~".

Herefter forbinder man molekontakterne med maleobjektet. Den fundne moleværdi og polariteten vises pa displayet.

AC

5 Ω Modstandsmåling

Til modstandsmåling stiller mandrejekontakten i pos. ^

Herefter forbinder man molekontakterne med maleobjektet. Den fundne moleværdi vises pa displayet. Hvis der i stedet for en moleværdi vises „O.L“ pa displayet, betyder det, at enten er moleomraret overskredet, aller ogsa er molekredsen ikke sluttet eller afbrudt. Modstande kan kun måles korrekt separat; derfor kan detevt.��e nadvendigt at adskille komponenterne fra resten af kredslobet.

！

Ved modstandsmalinger skal malepunkterne helst vare fri for smuds, olie, loddelak aller lignende forureninger, da der ellers kan forekommen falske maleresultater.

Gennemgangstest

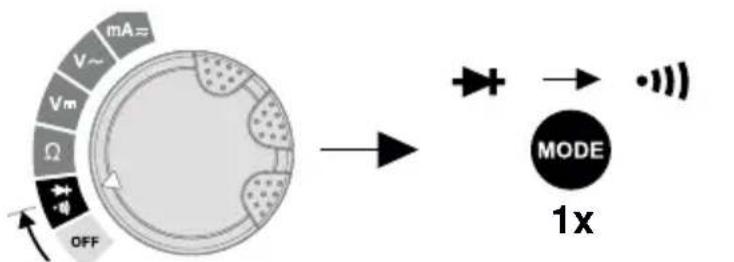

Til gennemgangstest stilles drejekontakten i pos. „ „, og ved at trykke to gange på knappen „ Mode" aktiveres Funktionen „ Gennemgangstest".

Herefter forbinder man molekontakterne med maleobjektet. Som gennemgang detekteres en male-vaeri pa < 30 ohm, hvilket bekraeftes med et akustisk signal. Hvis der icke vises en malveeri, mend erimod .^ ,pa displayet, betyder det, at enten er maleomradet overskredet, eller ogsa er malekredsen icke sluttet eller afbrudt.

Diodetest

Til diodetest stilles drejekontakten i pos.

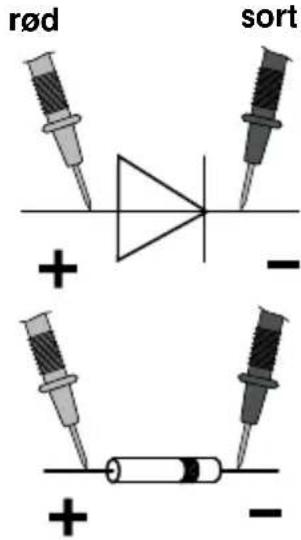

Herefter forbinder man malekontakterne med dioden. Den fundne maleværdi for gennemgangsspændingen vises pa displayet. Hvis der ikke vises en maleværdi, men derimod „O.L“, på displayet, betyder det, at dioden males i spæreretning, eller at dioden er defekt.

Gennemgangsretning

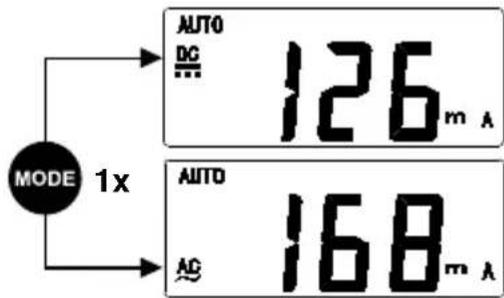

Til strømmåling i området fra 0 til 200 mA stiller man drejekontakten i pos. „mA“, hvorefter man indstiller spændingstypen (AC, DC) ved at trykke på knappen „Mode".

Husk at afbryde strømkredsløbet,
inden moleapparatet tilsluttes. Herefter forbinder man molekontakterne med moleobjektet. Den fundne moleværdi og polariteten vises pa displayet. Husk at afbryde strømkredsløbet igen,inden moleapparatet frakobles.

I omradyet A / mA ma der ici kales strom over 200 mA! I sa fald udloses den automatiske sikring i apparatet (sikring 250mA / 250V hurtig, 05mm× 20mm)

9 Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at maleresultaterne er nogjagtige. Vi anbefaler et kalibreringsinterval på etår.

Tekniske data Forbehold for tekniskeændringer. 06.14
Funktion Område Nøjagtighed
DC spænding	200 mV	± (0,8% rdg ± 5 cifre)
	2 V
	20 V
	200 V
	250 V ± (1,0% rdg ± 5 CIFre)
AC spænding	2 V	± (1,0% rdg ± 5 cifre)20 V
	200 V
	250 V ± (1,2% rdg ± 5 CIFre)
DC strøm	20 mA	± (1,2% rdg ± 5 cifre)
	200 mA
AC strøm	20 mA	± (1,5% rdg ± 5 cifre)
	200 mA
Modstand	200 ΩA± (1,2% rdg ± 5 CIFre)
	2 kΩ	± (1,0% rdg ± 5 cifre)20 kΩ
	200 kΩ
	2 MΩA± (1,2% rdg ± 5 CIFre)
	20 MΩA± (1,5% rdg ± 5 CIFre)

Max indgangsppending 250 V AC/DC
Diodetest Kredsløbsspænding 1,5 V
Gennemgangstest Akustisk signal	hvis modstanden er < 30 Ω
Indgangsmodstand > 10 MΩ (V DC, V AC)
Polaritet Fortegn for negativ polaritet
LC-display	op til 1999 (3 1/2 ciffer)
Sikring	250 mA/250 V, Ø 5 mm x 20 mm
Overspænding	CATII - 250 V
Tilsmudsningsgrad	2
Beskyttesesmåde	IP 40
Max rel. luftfugtighed	75% rH/DD kondenserende
Arbejdstemperatur	0 °C ... 40 °C
Spændingsforsyning 2 x LR44 1,5	V knapbatteri
Dimensioner	113 x 56 x 23 mm
Vægt (inkl. batterier)	101 g
Testnormer	EN 61326, EN 61010-1, EN 61010-2-031

Apparatet opfylder alle pakraevede standarder for fri vareomsæting inden for EU. Dette produit er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info

！

Ikke berør det gronne kretskortet. Hold det dessuten fritt for forurensninger.

Deretter forbinds molekontaktene med maleobjektet. Den beregnede moleverdien vises i displayet. Hvis det ikke skulle blivist noen moleverdi i displayet, men det i stedet star „O.L“, SSEr enten moleområdet overskredet, eller molekretsen er ikke lukket aller den er brutt. Motstander kan kun males korrekt separat, derfor mA modulereventuelt skilles fra resten av koplingen.

Ved malinger av motstand ma malepunktene vareuten smuss, olje, loddelakk erer andre forurensninger, da det ellers kan oppsta feil maleresultater.

Gjennomgangstest
