MultiMeterPocketBox - мультиметр Laserliner - Безкоштовний посібник користувача

Тип продукту	Портативний цифровий мультиметр
Бренд	Laserliner
Модель	MultiMeterPocketBox
Розміри (Д x Ш x В)	113 x 56 x 23 мм
Вага (з батарейками)	101 г
Живлення	2 батарейки LR44 1,5 В
Дисплей	РК-дисплей 3 1/2 розряду, 1999 відліків
Функції вимірювання	Напруга постійного/змінного струму, струм постійного/змінного струму, опір, тест діодів, перевірка цілісності
Діапазони напруги постійного струму	200 мВ, 2 В, 20 В, 200 В, 250 В
Діапазони напруги змінного струму	2 В, 20 В, 200 В, 250 В
Діапазони струму постійного/змінного струму	20 мА, 200 мА
Діапазони опору	200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм
Категорія перенапруги	CAT II 250 В
Клас захисту	II (подвійна ізоляція)
Ступінь захисту	IP 40
Робоча температура	Від 0 °C до 40 °C
Макс. відносна вологість	75 % без конденсації
Запобіжник	250 мА / 250 В швидкодіючий, 5 x 20 мм
Автовимкнення	Через 15 хв бездіяльності (відключається кнопкою HOLD)
Стандарти	EN 61326, EN 61010-1, EN 61010-2-031
Обслуговування та чищення	Чистити сухою ганчіркою; не використовувати розчинники; тримати вимірювальні щупи чистими
Запчастини та ремонтопридатність	Запобіжник змінний (250 мА/250 В); батарейки змінні (LR44)
Гарантія	Відповідає директиві WEEE; деталі на веб-сайті

Часті запитання - MultiMeterPocketBox Laserliner

Як виміряти постійну напругу за допомогою MultiMeterPocketBox?

Встановіть поворотний перемикач у положення _·V (постійна напруга). Підключіть чорний провід до гнізда COM, а червоний до гнізда V/Ω/mA. Підключіть вимірювальні щупи до точок вимірювання. Значення та полярність відобразиться на екрані.

Як перевірити цілісність кола?

Поверніть перемикач у положення _·V (постійна напруга), потім натисніть кнопку Mode для переходу в режим цілісності (символ хвилі). Підключіть щупи до кінців кола. Якщо опір менше 30 Ом, пролунає звуковий сигнал.

Що робити, якщо на дисплеї відображається 'O.L'?

Позначення O.L означає 'Open Line' або 'Overload'. Це може вказувати на те, що вимірювальне коло не замкнуте, діапазон вимірювання перевищено або опір занадто високий. Перевірте підключення та за потреби виберіть більший діапазон.

Як замінити батарейку в мультиметрі?

Відключіть прилад від будь-якого джерела напруги. Відкрийте кришку відсіку батарейок на задній панелі. Замініть обидві батарейки LR44 1,5 В, дотримуючись полярності. Закрийте кришку перед використанням.

Коли потрібно замінити запобіжник?

Внутрішній запобіжник (250 мА / 250 В швидкодіючий, 5x20 мм) захищає кола струму. Якщо він перегорів, замініть його на аналогічний. Завжди відключайте прилад перед відкриттям відсіку батарейок/запобіжника.

Яку максимальну напругу можна безпечно вимірювати?

MultiMeterPocketBox сертифікований як CAT II 250 В. Ніколи не перевищуйте 250 В змінного/постійного струму відносно землі. Для вищих напруг використовуйте відповідний прилад.

Як вимкнути автовимкнення?

Автовимкнення активується після 15 хвилин бездіяльності. Щоб вимкнути його, натисніть і утримуйте кнопку HOLD під час увімкнення живлення. Відповідний значок зникне з екрана.

Чи можна вимірювати струм понад 200 мА?

Ні, максимальний діапазон струму становить 200 мА. Не намагайтеся вимірювати більший струм, оскільки внутрішній запобіжник перегорить і може пошкодити прилад.

Як чистити вимірювальні щупи?

Протріть щупи м'якою сухою ганчіркою. Уникайте розчинників або абразивних засобів. Брудні щупи можуть спотворювати вимірювання опору.

Що робити, якщо екран порожній або показує дивні значення?

Спочатку перевірте батарейки (за потреби замініть). Переконайтеся, що запобіжник не перегорів. Якщо проблема не зникає, зверніться до служби підтримки. Не відкривайте прилад самостійно.

ПОСІБНИК КОРИСТУВАЧА MultiMeterPocketBox Laserliner

Функця abTomatnueckoro OTKJIIOUeHn

Yepe3 15 MInHy npocToI n3MePeHTbHbI np6Op aBTOMaTneCKn nepeKIOUaEcTcB CnAun peXIM. Pnp6Op cHOBa CTaHOBNTcAKTNBbIM, eCIN erO NOBepHyTB IIN HaKaTb KaKyIO-JIN6O KHONKy. FyHKUNa ABTOMaTneCKOrO OTKIOUeHnRA BbIKIOUaTeTcR HaKaTmE Hs KONKy yJeprKaHnra HOLD.

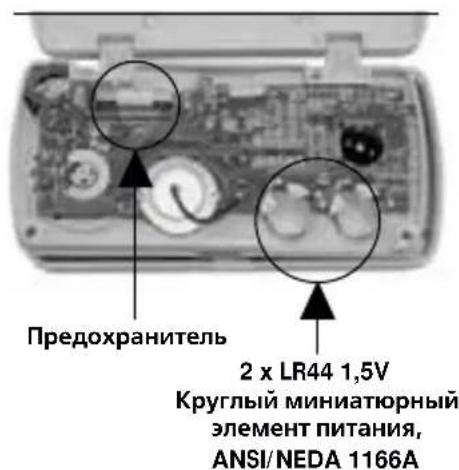

1 UctaHOBka 6aTapei / 3ameHa npedeoxpaHnteIa

Ipepe OTKpbTHeM KpbIuKn 6batapeHoroOTcKa np6op Heo6xOJMo OTcoeHNHTb OT BceX NCTouHnKOB TOka. He BKJIIOUaTb np6Op C OTKpbITOn KpbIuKoI.
