KASUTUSJUHEND MultiMeterPocketBox Laserliner

Lugege kasutusjuhend ja kaasasolev brosür „Garantii- ja lisajuhised" talielikult labi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente*hasti.

Funktsoon/kasutamine

Multimeeter moötmiste teostamiseks ülepingekategoorias CAT II kuni max 250V. Mõötesadmega on voimalik mõöta spetsifitseeritud vahemike piires alalis- ja vahelduvpinget ning alalis- ja vahelduvvoolu, samuti kontrollida ühenduse olemasolu ja dioode.

Sumbolid

Hoiatus ohtliku elektripinge eest: Seadme sisemuses voib kaitsmata, pinge all olevate koostedetailide tottu esineda piisav oht, et iminene saab elektrilogi.

Hoiatus ohukoha eest

Kaitseklass II: Kontrollseade on varustatud tugevdatud voi kahekordse isolatsioniga.

CAT II

Ulepingekategooria II: uhefaasilised tarbijad, mis uhendatakse harike pistikupesade kulge; nt: majapidamisseadmed, kaasiskantavad tooristad.

Ohutusjuhised

• Ülepingekategoorias II (CAT II) ei tohi kontrollseadme ja maa vahel ületada pinget 250 V.

• Jälgige, et alati oleks vastava mōotmise jaoks valitud Óiged ühendused, pöördlüliti Óige asend ja Óige vahemik.
  Lulitage enne takistuse, labivuse voi dioodide mootmist voik kontrollimist vooluahelast pinge valja. Poorake tahailepanu sellele, et koik korgepingekondensaatorid on laenguta. Eemaldage selleks enne tooreziimi igakordset vahetamist seadme mootejuhtmed kontrollitavalt objektilt.

• Ühendage pingega ühendamisel alati esmalt külge must mõötejuhe, seejärel punane mõötejuhe. Toimige lahtiühendamisel vastupidises järjekorras.

• Seade tuleb enne patareilaeka katte avamist kõigist vooluallikatest eraldada. Arge lülitage avatud katega seadet sisse.
• Voimalusel arge toötage üksinda. Teostage mõömisi elektrilistele seadmetele ohtlikus laheduses üksnes vastutava elektrispetsialisti korralduse alusel.
  Vötke möhteotsakutest kinni üksnes käepidemete kaudu. Möötekontakte ei tohi möömise ajal puudutada.
• 25V AC voi vastavalt 50V DC korgemate pingetega umberkämisel tuleb olla eriti ettevaatlik. Elektrijuhi puudutamisel valitseb neil pingetel juba eluohtliku elektrilögi oht.
  Kui seade on kaetud niiskuse voi muu elektrit juhtiva ainega, siis ei tohi pinget moot. Alates 25V AC voi vastavalt 50V DC pingest valitseb niiskuse tottu korgendatud eluohtlike elektrilokide oht. Puhastage ja kuivatage seade enne kasutamist. Jalgige oues kasutades, et seadet kasutatakse uksnes vastavates ilmastikutingimustes voi sobivate kaitsemeetmetega.
• Veenduge iga kord enne moötmist, et kontrollitav piirkond (nt juhe), kontrollseade ja kasutatavad tarvikud (nt ühendusjuhe) on laitmatus seisukorras. Testige seadet suntud pingeallikatel (nt 230 V pistikupesa vahelduvvoolu (AC) voi autoaku alalisvoolu (DC) kontrollimiseks). Seadet ei tohi kasutada, kui salle üks vimiitu funktsiooni on rivist valja langenud.
• Arge laske seadmele mōjuda mehaanilist koormust, ülikörgeid temperatuure ega tugevat vibratsiooni.
• Kasutage seadet eranditult spetsifikatsionide piires vastavalt selle kasutusotstarbele. Umberehitused voi muudated pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsion kehtivuse.

Palun järgige kohalike vöi vastavalt riiklike ametite ohutusmeetmeid seadme asjakohase kasutamise ja voimalike ettekirjutatud turvavarustuste (nt elektrukindad) kohta.

Lisajuhis kasutamise kohta:

Järgige tehnilisi ohutusreegleid elektriliste seadmete kallal tootamise kohta, muuhulgas: 1. Vabakslulitamine, 2. Taassisselulitamise vastu kindlustamine, 3. Pingevabaduse kahepooluseline kontrollimine,

1. Maandamine ja lühistamine, 5. Naabruses asuvate pinget juhtivate detailide kindlustamine ja arakatmine.

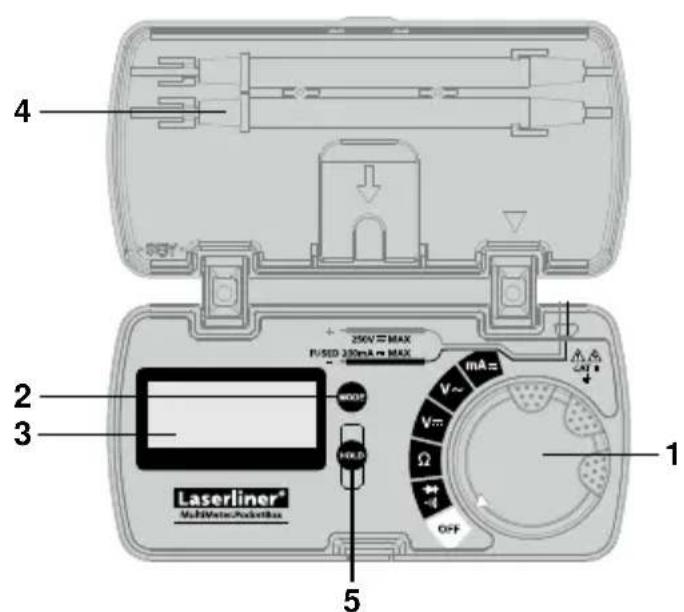

1 Pöördlüliti moötefunktsiooni seadmiseks
2 Möötefunktsiooni Ümberlulitamine
3 LC-displei
4 Moeteotsakute hoidik
5 Aktuaalse moötevaartuse hoidmine
6 Mõtekontaktid: must „, punane „ +
7 Moeteotsakud

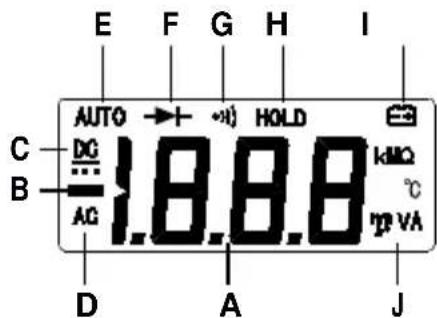

A Mõötevaärtuste näidik (3 1/2 kohta, 1999 numbrikoha)
B Negatiivsed mootevaartused
C Alalis-(DC)
D Vahelduvsuurused (AC)
E Automaatne vahemikuvalik
F Dioditest
G Ühenduse kontroll
H Hoitakse aktuaalset mōtevaärtust
I Patarei vahene laetus
J Mōtuhikud: mV, V, mA, Ω, kΩ, MΩ

Displeinäit:
O.L: Open line / Overflow:
mõõteahel pole suletud
või vastavalt mõõtevaheimik ületatud

MultiMeter-PocketBox

AUTO OFF funktsoon

Mōteseade lūlitub pārast 15-minutilist inaktiivsust automaatelt Sleep Mode'i. Āratamine poöramise voi vajutamisega. HOLD abil lūlitatakse Auto-Off valja.

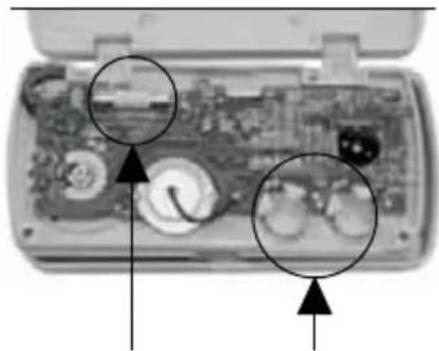

1atareide sisestamine / Kaitsme vahetamine

Seade tuleb enne patareilaekakatte avamist kogist vooluallikatest eraldada. Arge lulitageavatud kattega seadet sisse.

Kaitse 2 x LR44 1,5V
nööpelement
ANSI/NEDA 1166A

Arge puudutage rohelist trukkplaati. Hoidke see pealesse mustusevaba.

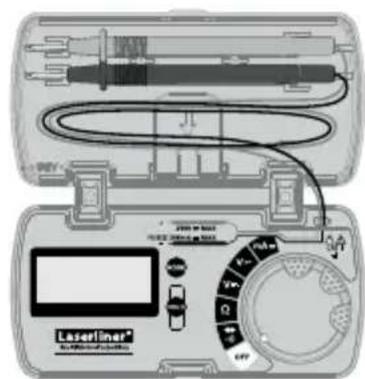

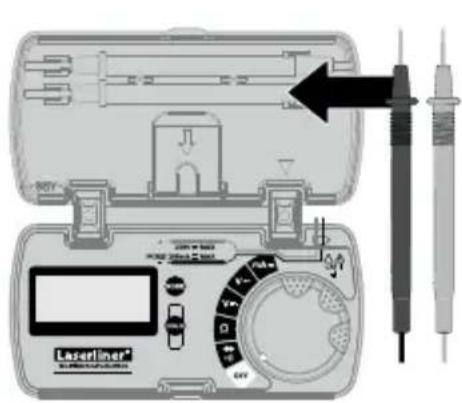

2 Moeteotsakute kinnitus

Mittekasutamisel ja transportimisel tuleks moöteotsakud alati kaane hoidikusse paigutada, et moöteotsakutest tingitud vigastusi välida.

Cingemaotmine DC

Seadke pinge mōotmiseks poördluliti asendisse , Vm“.

Seejärel ühendage mõötekontaktid mõodetava objektiga. Kindlaksmaäratud mõötevaartus ja polaarsus kuvatakse displeile.

4inge moötmine AC

Seadke pinge moötmiseks poördluliti asendisse ,v~".

Seejärel ühendage moötekontaktid
möödetava objektiga. Kindlaksmääratud
moötevärtus ja polaarsus kuvatakse displeile.

5 Ω Takistuse

Seadke takistuse moötmiseks poördluliti asendisse ^

Seejärel ühendage moötekontaktid
möödetava objektiga. Kindlaksmääratud
moötevaartus kuvatakse displeile.
Kui displeil naidatakse moötevaartuse
asemel „O.L“, siis ületati moötevaheimikku, moöteahelat ei suletud vöi oli see katkenud. Takistust on voimalik korrektset
moöta uksnes eraldi, mistòtu tuleb
vajadusel vastavad koostedetailid
ülejaänud lulitusest eraldada.

MultiMeter-PocketBox

Takistuse mōitmisel peaksid olema mōötepunktid ölist, jootelakist ja muust sarnasest mustusest vabad.

Uhenduse

kontroll

Seadke labivuse kontrollimiseks poördluliti positsiooni „ ja aktiveerige klahvi „ Mode“ uhekordse vajutamisega funktsion „ Labivuskontroll".

Seejärel ühendage moöte-kontaktid moödetava objektiga. Ühenduse olemasoluna tuvastatakse moötevärtus < 30 mida kinnitatakse ka akustilise signaaliga. Kui displeil näidatakse moötevärtuse asemel „O.L“, siis ületati moötevahemikku, moöteahelat ei suletud voi oli see katkenud.

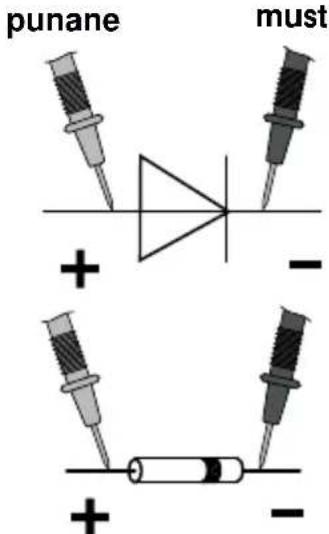

punanemus

kontroll

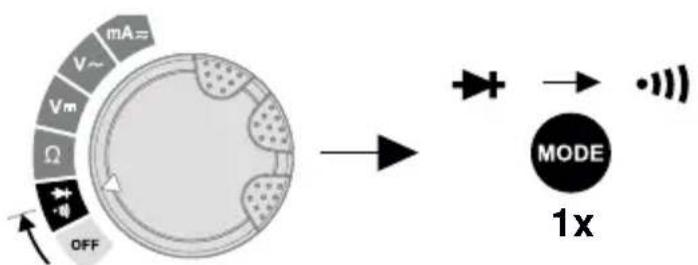

Seadke diooditesti jaoks poordluliti asendisse 一 ^ 一 "ja aktiveerige funktsoon Dioditest" uks kord klahvi Mode vajutades. Seejareluhendage moote-kontaktid dioodiga. Kindlaksmaaratud labilaskepinge kuvatakse displeile.

Kui displeil näidatakse moötevaärtuse asemel „O.L“, siis moödetakse dioodi blokeerivas suunas voi on diood defektne. Kui moödetakse 0,0 V, siis on diood defektne voi esineb lühis.

Läbilaske sound

Blokeeriv sound Lüblaske sound

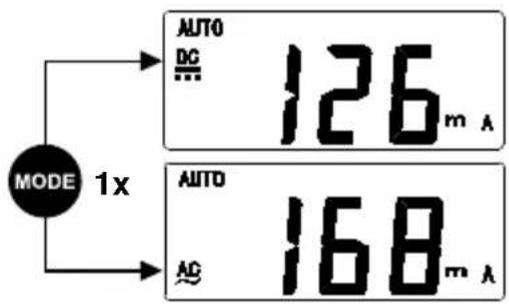

8/aaemöötmine DC/AC

Seadke voolutugevuse mõötmiseks vahemikus 0 kuni 200 mA põördlülti asendisse „mA" ja pingeliik (AC, DC) klahvi „Mode" vajutades ette.

Lülitage vooluahel enne moöteseadme
külgeühendamist valja. Seejärel ühendage
moötekontaktid moödetava objektiga.
Kindlaksmaäratud moötevaartus ja
polaarsus kuvatakse displeile. Lülitage
vooluahel enne moöteseadme
lahtiühendamist uesti valja.

Vahemikus A / mA ei tohi mootava voolutugevusi ue 200mA! Sellisel juhul rakendub seadmes olev automaatne kaitse (kaitse 250~mA / 250~V kiire, 05mm× 20mm)

MultiMeter-PocketBox

9 Kalibreerimine

Mōteseadet tuleb mōt mistulemuste tapsuse tagamiseks regulaarselt kalibreerida ja kontrollida. Me soovitame kohaldada üheaastast kalibreerimisintervalli.

Tehnilised andmed Tätäme endale öiguse tehnilisteks muudatusteks. 06.14
Funktsion Vahem	k Täpsus
DC pinge	200 mV	± (0,8% lugem ± 5 numbrikohta)
	2 V
	20 V
	200 V
	250 V ± (1,0% lugem ± 5 numbrikohta)
AC pinge	2 V	± (1,0% lugem ± 5 numbrikohta)20 V
	200 V
	250 V ± (1,2% lugem ± 5 numbrikohta)
DC vool	20 mA	± (1,2% lugem ± 5 numbrikohta)
	200 mA
AC vool	20 mA	± (1,5% lugem ± 5 numbrikohta)
	200 mA
Takistus	200 ΜΑ± (1,2% lugem ± 5 numbrikohta)
	2 kΩ	± (1,0% lugem ± 5 numbrikohta)20 kΩ
	200 kΩ
	2 MΩA± (1,2% lugem ± 5 numbrikohta)
	20 MΩA± (1,5% lugem ± 5 numbrikohtas)

Max sisendpinge 250 V AC/DC
Dioddi kontroll avatud ahela pinge	1,5 V
Ühenduse kontroll Tuvastatav signaal takistusel < 30 Ω
Sisendtakistus	>10 MΩ (V DC, V AC)
Polaarsus	Eelmärk negatiivsel polaarsusel
LC-displei	kuni 1999 (3 1/2 kohta)
Kaitse	250 mA/250 V, Ø 5 mm x 20 mm
Ülepinge	CATII - 250 V
Mustumisaste	2
Kaitseliik	IP 40
Max suht. ðhuniiskus 75% rH mittekondenseeruv
Töotemperatuur 0 °C ... 40 °C
Pingetoide	2 x LR44 1,5 V noöpelement
Möötmed	113 x 56 x 23 mm
Kaal (koos patareiga) 101 g
Kontrollnormid	EN 61326, EN 61010-1, EN 61010-2-031

ELi nõuded ja utiliseerimine

Seade tāidab kōik nōutavad normid vabaks kaubavahetuseks EL-i piires. Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäatmete kohta eraldi koguda ning kōrvaldada. Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info

！
