Produkttype	Slagboremaskine
Mærke	METABO
Model	SBE 1000
Strømforsyning	Net (230 V, 50/60 Hz typisk)
Optagen effekt	1000 W (estimeret ud fra modellen)
Beskyttelsesklasse	II (dobbelt isolering)
Strømtype	Vekselstrøm (AC)
Chuck	Nøglechuck eller automatisk chuck Futuro Plus/Top (afhængig af udstyr)
Hastighedsvælger	Ja, 2 mekaniske hastigheder
Omskifter til omdrejningsretning	Ja (venstre/højre)
Ekstra håndtag	Ja, medfølger
Dybdeanslag	Ja
Slagfunktion	Ja, justerbar
Momentbegrænsning	Ja, justerbar (6 positioner + drift uden begrænsning)
Impulsfunktion	Ja, til skruning/afskruning
Elektronisk indikator	Genstartssikring (hurtig blinken)
Sikkerhedsafkobling	Metabo S-automatic
Kontinuerlig drift	Ja, via knap
Anvendelse	Boring uden slag (metal, træ, plast), boring med slag (beton, sten), skruning, gevindskæring
Støjniveau	Brug høreværn (værdi ikke specificeret)
Vedligeholdelse	Rengøring af chuck, udskiftning af kul via kundeservice
Tilbehør	Brug kun Metabo tilbehør
Reparationer	Af en specialist, kontakt Metabo repræsentant

Ofte stillede spørgsmål - SBE 1000 METABO

Hvordan udskifter man værktøjet på Futuro Top hurtigspændechucken ?

Drej møtrikken kraftigt til anslag for at spænde værktøjet. For at åbne, drej modsat. Hvis chucken er meget stram, hold chucken med en gaffelnøgle og drej i pilens retning. Indsæt værktøjet så dybt som muligt, hold om holdekraven hvis til stede, og drej møtrikken i pilens retning, indtil den mekaniske modstand overvindes. Fortsæt med at dreje kraftigt, indtil du hører et 'klik' for verificerbar spænding.

Hvordan justerer man momentbegrænsningen ?

Brug momentbegrænsningshjulet (9) til at vælge en position fra 1 til 6. 1 er laveste moment, 6 er højeste. Positionen '+' fjerner begrænsningen (maksimalt moment til boring). Positionen 'Φ' aktiverer impulsfunktionen kontinuerligt.

Hvordan bruger man slagfunktionen ?

Brug skydekontakten (7) til at skifte til boring med slag. Sørg for at rotationen er højre. Denne tilstand er egnet til beton, sten og lignende materialer.

Hvad gør man, hvis maskinen ikke genstarter efter en strømafbrydelse ?

Den elektroniske indikator blinker hurtigt, hvilket indikerer genstartssikring. Stop maskinen (slip aftrækkeren) og genstart normalt. Den genstarter ikke automatisk af sikkerhedshensyn.

Hvordan rengør man selvspændende chuck ?

Efter længere tids brug, hold chucken lodret med åbningen nedad, åbn den helt og luk den flere gange for at få støv til at falde ud. Det anbefales at bruge rengøringsspray til spændebakkerne regelmæssigt.

Hvad betyder den elektroniske indikator ?

Hurtig blinken indikerer genstartssikring efter en strømafbrydelse. For model SBE 1100 Plus indikerer langsom blinken slidte kul; for SBE 1000 gælder kun hurtig blinken.

Hvordan vælger man hastigheden ?

Brug hastighedsvælgeren (1) kun når maskinen er standset (kort aktiverings/stop cyklus). Den giver dig mulighed for at vælge mellem to hastighedsområder.

Hvordan bruger man det ekstra håndtag korrekt ?

Brug altid det medfølgende ekstra håndtag. Monter det fast ved at skrue det grundigt (se fig. B). Det giver bedre kontrol og reducerer risikoen for skader ved tab af kontrol.

Hvilket tilbehør kan jeg bruge med SBE 1000 boremaskinen ?

Brug udelukkende Metabo tilbehør, der opfylder kravene og data i vejledningen. Monter tilbehøret korrekt. Ved brug i stativ, fastgør maskinen korrekt. Se hele programmet på www.metabo.com eller hovedkataloget.

Hvordan vedligeholder man boremaskinen ?

Før enhver vedligeholdelse, tag stikket ud. Rengør chucken regelmæssigt. Slidte kul skal udskiftes af kundeservice. For reparationer, kontakt en specialist eller Metabo repræsentant.

BRUGSANVISNING SBE 1000 METABO

Hvis sikkerhedsinformationen og anvisningerne ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlige skader.

Kontroller, at der ikke findes strøm-, vand- eller gasledninger på det sted, hvor du skal arbejde (for eksempel ved hjælp af en metaldetektor).

Træk støttehåndtaget til ved at dreje det på plads.

8. Brug

8.1 Indstil anslag for boredybde → fig. C 8.2 Indstil drejeretning, transportsikring (startsperre) → Fig. D

Omkoblingsbryteren (11) må kun betjenes, når motoren står stille.

8.3 Indstil boring, slagboring → fig. E Slagboring og boring fungerer kun i højregang. 8.4 Vælg gear → fig. F Bryteren (1) skal kun kobles om, når maskinen ikke har kraftpådrag (slå hurtigt til/fra). 8.5 Indstil drejemomentbegrænsning, impulsfunktion → fig. G

Stilling 1-6: Når det forhåndsvalgte drejemoment er nået, stopper motoren.

Typiske A-vægtede lydniveauer:

LDA = lydtrykniveau

LWA = lydeffektniveau

K_DA K_WA = usikkerhed

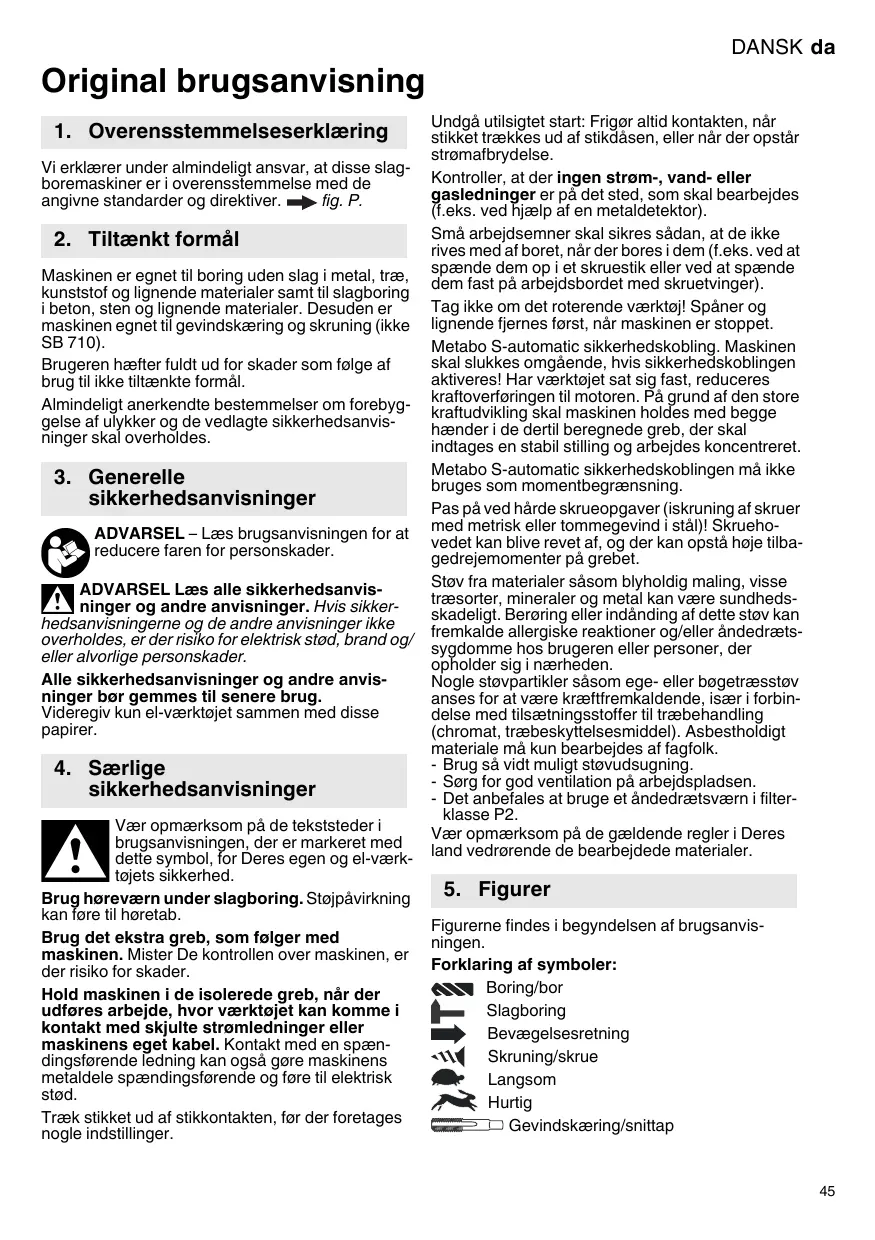

Original brugsanvisning

1. Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at disse slagboremaskiner er i overensstemmelse med de angivne standarder og direktiver. → fig. P.

2. Tiltænkt formål

Maskinen er egnet til boring uden slag i metal, træ, kunststof og lignende materialer samt til slagboring i beton, sten og lignende materialer. Desuden er maskinen egnet til gevindskæring og skruning (ikke SB 710).

Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål.

Almindeligt anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholdes.

3. Generelle sikkerhedsanvisninger

ADVARSEL - Læs brugsanvisningen for at reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger bør gemmes til senere brug.

Videregiv kun el-værktøjet sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed.

Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

Træk stikket ud af stikkontakten, før der foretages nogle indstillinger.

Undgå utilsigtet start: Frigør altid kontakten, når stikket trækkes ud af stikdåsen, eller når der opstår strømafbrydelse.

Kontroller, at der ingen strøm-, vand- eller gasledninger er på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor).

Små arbejdsemner skal sikres sådan, at de ikke rives med af boret, når der bores i dem (f.eks. ved at spænde dem op i et skruestik eller ved at spænde dem fast på arbejdsbordet med skruetvinger).

Tag det roterende værktøj! Spåner og lignende fjernes først, når maskinen er stoppet.

Metabo S-automatic sikkerhedskobling. Maskinen skal slukkes omgående, hvis sikkerhedskoblingen aktiveres! Har værktøjet sat sig fast, reduceres kraftoverføringen til motoren. På grund af den store kraftudvikling skal maskinen holdes med begge hænder i de dertil beregnede greb, der skal indtages en stabil stilling og arbejdes koncentreret.

Metabo S-automatic sikkerhedskoblingen må ikke bruges som momentbegrænsning.

Pas på ved hårde skrueopgaver (især ved skruning af skruer med metrisk gevind i stål)! Skruehovedet kan blive revet af, og der kan opstå høje tilbagedrejemomenter på grebet.

Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller dem, der opholder sig i nærheden.

Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug så vidt muligt støvudsugning.
• Sørg for god ventilation på arbejdspladsen.
• Det anbefales at bruge et åndedrætsværn i filter-klasse P2.

Vær opmærksom på de gældende regler i Deres land vedrørende de bearbejdede materialer.

5. Figurer

Figurerne findes i begyndelsen af brugsanvisningen.

Forklaring af symboler:

Boring/bor

Slagboring

Bevægelsesretning

Skruning/skrue

Langsom

Hurtig

Gevindskæring/snittap

6. Oversigt

fig. A

1 Kontakt til valg af gear 2 Ekstra greb/ekstra greb til vibrationsdæmpning 3 Boredybdeanslag 4 Tandkrans-borepatron* 5 Selvspændende borepatron Futuro Plus * 6 Selvspændende borepatron Futuro Top * 7 Skydekontakt (boring/slagboring) 8 Stillehjul til indstilling af hastigheden * 9 Stillehjul til momentbegrænsning og impuls-funktion * 10 Elektronisk signallampe 11 Drejeretningsknap 12 Spærreknap til fast tilkobling 13 Afbrydergreb * afhængig af udstyr

7. Ibrugtagning

Kontroller før ibrugtagning, om oplysningerne på typeskiltet stemmer overens med strømnettets spænding og netfrekvens.

For at sikre at borepatronen sidder ordentlig fast: Efterspænd låseskruen i borepatronen.

(hvis monteret/afhængig af model) kraftigt med en skruetrækker efter første boreopgave (højreløb). OBS: Venstregevind!

7.1 Montering af ekstra greb (2) → fig. B

Af sikkerhedsmæssige årsager skal det medfølgende ekstra greb altid anvendes.

Drej det ekstra greb godt fast.

8. Anvendelse

8.1 Indstilling af boredybdeanslag → fig. C 8.2 Indstilling af omdrejningsretning, transportsikring (startspærre) → fig. D

Brug kun drejeretningsknappen (11), når motoren er standset.

8.3 Indstilling af boring, slagboring → fig. E

Slagboring og boring kun i højreløb.

8.4

Valg af gear → fig. F

Drej kun kontakten (1), når maskinen er standset (kort til-/frakobling).

8.5 Indstilling af momentbegrænsning, impulsfunktion → fig. G

Position 1-6: Når det indstillede drejningsmoment er nået, standser motoren.

1 = lavt drejningsmoment 6 = højt drejningsmoment + = ingen momentbegrænsning (maks. drejningsmoment, til boring)

Impulsfunktionen er altid tilkoblet (til let i- og udskruning af fastsiddende skruer, selv hvis skruehovederne er beskadigede. Til præcis boring uden afmærkning, hvad enten der bores i fliser, aluminium eller andre materialer).

8.6 Indstilling af hastighed → fig. H

Anbefalede hastigheder ved boring, se tabel.

8.7 Til-/frakobling

Tilkobling, hastighed → fig. A: Tryk på afbrydergrebet (13).

For at slukke maskinen skal afbrydergrebet slippes.

Fast tilkobling → fig. A: Aktiver afbrydergrebet (13), tryk spærreknappen (12) ind, og slip afbrydergrebet. For at slukke maskinen skal afbrydergrebet (13) aktiveres og slippes igen.

Ved fast tilkobling kører maskinen også videre, hvis den rives ud af hånden. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt og arbejd koncentreret.

8.8 Værktøjsskift selvspændende borepatron Futuro Top (6) → fig. I

Fastspænding af værktøj: Drej muffen kraftigt indtil anslag.

8.9 Værktøjsskift selvspændende borepatron Plus (5) → fig. J

Efter at borepatronen er åbnet, kan der eventuelt høres en skuren (funktionsbetinget), dette kan standses ved at dreje muffen i modsat retning.

I tilfælde af meget stram borepatron: Hold borepatronen fast i borepatronhovedet med en gaffelnøgle, og drej muffen kraftigt i pilens retning -1-.

Fastspænding af værktøj:

• Sæt værktøjet -2- så langt ind som muligt.
• Hold fast i holderen med den ene hånd (afhængigt af udstyret)
• Drej borepatronen i pilens retning -3-, indtil den mærkbare mekaniske modstand er overvundet.
• Bemærk! Værktøjet er ikke spændt fast endnu! Drej kraftigt videre (der skal lyde et "klik"), indtil der ikke kan drejes længere - først nu er værktøjet spændt ordentligt fast.

Hvis værktøjet har et blødt skaft, skal der eventuelt efterspændes efter kort tids boring.

8.10 Værktøjsskift tandkrans-borepatron (4) → fig. K 8.11 Afskruning af borepatron (til skruning\ eden borepatron er eller anvendelse sam- men med forsatser) → fig. L, M eller N

Kommentar til fig. M, N: Løsn borepatronen ved at slå let på den med en gummihammer som vist, og skru patronen af.

Bemærk: Hvis der er monteret en bit-spændehylster (bestillingsnr. 6.31281), fastholdes skruebitten, som sidder i spindlens indvendige sekskant.

Rensning af selvspændende borepatron: Efter længere tids brug holdes borepatronen med åbningen lodret nedad, og der åbnes og lukkes flere gange. Det opsamlede støv falder ud af åbningen. Det anbefales at anvende en rensespray til spændekæberne og deres åbninger.

Når spændingen kommer igen efter strømafbrydelse, starter den stadig tilsluttede maskine af sikkerhedstekniske årsager ikke af sig selv. Sluk og tænd igen for maskinen.

Langsom blinken - motorkul slider (SBE 1100 Plus)

Motorkullene er næsten helt nedslidte. Når motorkullene er fuldstændig nedslidte, kobler maskinen automatisk fra. Få motorkullene skiftet af kundeservice.

Kontinuerligt lys - overbelastning (SBE 1100 Plus) Ved en længerevarende overbelastning af maskinen begrænses den optagne effekt, hvorved en uacceptabel overophedning af motoren undgås.

11. Tilbehør

Brug kun originalt Metabo tilbehør.

Brug kun tilbehør, som opfylder de krav og specifikationer, som er angivet i denne brugsanvisning.

Anbring tilbehøret sikkert. Hvis maskinen anvendes monteret i en holder: Fastgør maskinen forsvarligt. Mister De kontrollen over maskinen, er der risiko for skader.

Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget.

12. Reparation

Reparationer på el-værktøjer må kun udføres af en elektriker!

Henvend Dem til Deres Metabo-forhandler, når De skal have repareret Deres Metabo el-værktøj.

Overhold de lokale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

trisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

14. Tekniske data

→ fig. O. Vi forbeholder os ret til ændringer i takt med den tekniske udvikling.

P1 = Nominel optagen effekt, P2 = Afgiven effekt, n1* = Tomgangshastighed, n* = Belastningshastighed, ø max = Maksimal borediameter, s max = Maksimal slagtal, b = Borepatron-spændvidde, G = Borespindelgevind, H = Borespindel med indvendig sekskant, m = Vægt, D = Spændehalsdiameter

Måleværdier beregnet jf. EN 60745.

Klasse II maskine

Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de gældende standarder).

• Energirige, højfrekvente forstyrrelser kan medføre hastighedsudsving. De forsvinder igen, så snart forstyrrelserne er forbi.

A Emissionsværdier

Disse værdier gør det muligt at bestemme el-værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets indsatsværktøjers anvendelsesbetingelse og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier.

Samlet vibration (vektorsum af tre retninger) målt iht. EN 60745:

a_{h, ID} = Vibrationsemission (slagboring i beton)

Typiske A-vægtede lydniveauer:

L_pA = Lydtryksniveau

L_WA = Lydeffektniveau

K_pA K_WA = Usikkerhed

Brug høreværn!
