Tipo de producto	Taladro percutor
Marca	METABO
Modelo	SBE 1000
Alimentación	Red (230 V, 50/60 Hz típica)
Potencia absorbida	1000 W (estimación según el modelo)
Clase de protección	II (doble aislamiento)
Tipo de corriente	Alterna (CA)
Portabrocas	Portabrocas de llave o portabrocas automático Futuro Plus/Top (según equipamiento)
Selector de velocidad	Sí, 2 velocidades mecánicas
Conmutador de sentido de giro	Sí (izquierda/derecha)
Empuñadura adicional	Sí, incluida
Tope de profundidad	Sí
Función de percusión	Sí, ajustable
Limitación de par	Sí, ajustable (6 posiciones + marcha sin limitación)
Función de impulso	Sí, para atornillar/desatornillar
Indicador electrónico	Protección contra rearranque (parpadeo rápido)
Embrague de seguridad	Metabo S-automatic
Marcha continua	Sí, mediante botón
Uso	Perforación sin percusión (metal, madera, plástico), perforación con percusión (hormigón, piedra), atornillado, roscado
Nivel sonoro	Usar protectores auditivos (valor no especificado)
Mantenimiento	Limpieza del portabrocas, reemplazo de las escobillas por servicio técnico
Accesorios	Usar solo accesorios Metabo
Reparaciones	Por un especialista, contactar al representante de Metabo

Preguntas frecuentes - SBE 1000 METABO

¿Cómo cambiar la herramienta en el portabrocas de apriete rápido Futuro Top?

Gire vigorosamente el casquillo hasta el tope para apretar la herramienta. Para abrir, gire en sentido contrario. Si el portabrocas está muy apretado, sujete el portabrocas con una llave de horquilla y gire en la dirección de la flecha. Inserte la herramienta de trabajo lo más profundo posible, sujete el anillo de retención si está presente, luego gire el casquillo en la dirección de la flecha hasta que se supere la resistencia mecánica. Continúe girando con fuerza hasta escuchar un 'clic' para un apriete verificable.

¿Cómo ajustar la limitación de par?

Use el selector de limitación de par (9) para seleccionar una posición de 1 a 6. 1 corresponde al par más bajo, 6 al más alto. La posición '+' suprime la limitación (par máximo para perforación). La posición 'Φ' activa la función de impulso continuo.

¿Cómo usar la función de percusión?

Use el interruptor deslizante (7) para cambiar al modo de perforación con percusión. Asegúrese de que la rotación sea a la derecha. Este modo es adecuado para hormigón, piedra y materiales similares.

¿Qué hacer si la máquina no reinicia después de un corte de corriente?

El indicador electrónico parpadea rápidamente, indicando la protección contra rearranque. Detenga la máquina (suelte el gatillo) y reiníciela normalmente. No reiniciará automáticamente por razones de seguridad.

¿Cómo limpiar el portabrocas autoblocante?

Después de un uso prolongado, sostenga el portabrocas verticalmente, abertura hacia abajo, ábralo completamente y luego ciérrelo varias veces para eliminar el polvo. Se recomienda usar regularmente un spray de limpieza para las mordazas de apriete.

¿Cuál es el significado del indicador electrónico?

Un parpadeo rápido indica una protección contra rearranque después de un corte de corriente. Para el modelo SBE 1100 Plus, un parpadeo lento indica escobillas desgastadas; para el SBE 1000, solo es aplicable el parpadeo rápido.

¿Cómo seleccionar la velocidad?

Use el selector de velocidad (1) solo cuando la máquina esté detenida (ciclo breve de encendido/apagado). Permite elegir entre dos rangos de velocidad.

¿Cómo usar correctamente la empuñadura adicional?

Use siempre la empuñadura adicional suministrada. Móntela firmemente atornillándola (ver fig. B). Permite un mejor control y reduce el riesgo de lesiones en caso de pérdida de control.

¿Qué accesorios puedo usar con el taladro SBE 1000?

Use exclusivamente accesorios Metabo que cumplan con los requisitos y datos del manual. Monte correctamente los accesorios. Para uso en soporte, fije correctamente la máquina. Consulte el programa completo en www.metabo.com o el catálogo principal.

¿Cómo mantener el taladro?

Antes de cualquier operación de mantenimiento, desconecte el cable de alimentación. Limpie regularmente el portabrocas. Las escobillas desgastadas deben ser reemplazadas por el servicio técnico. Para cualquier reparación, contacte a un especialista o al representante de Metabo.

MANUAL DE USUARIO SBE 1000 METABO

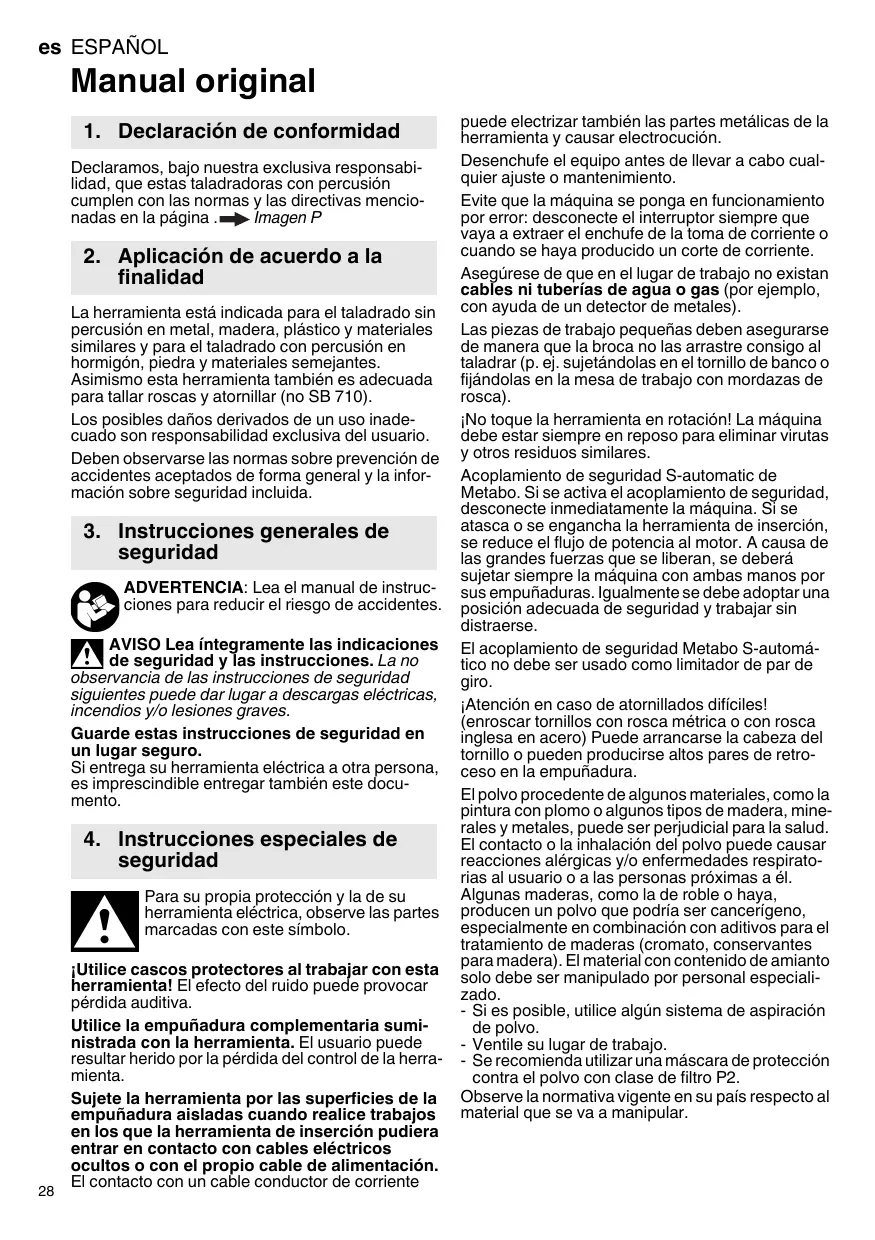

1. Declaración de conformidad

Declaramos, bajo nuestra exclusiva responsabilidad, que estas taladradoras con percusión cumplen con las normas y las directivas mencionadas en la página. → Imagen P

2. Aplicación de acuerdo a la finalidad

La herramienta está indicada para el taladrado sin percusión en metal, madera, plástico y materiales similares y para el taladrado con percusión en hormigón, piedra y materiales semejantes. Asimismo esta herramienta también es adecuada para tallar roscas y atornillar (no SB 710).

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Deben observarse las normas sobre prevención de accidentes aceptadas de forma general y la información sobre seguridad incluida.

3. Instrucciones generales de seguridad

ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.

AVISO: Lea íntegramente las indicaciones de seguridad y las instrucciones. La no

observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde estas instrucciones de seguridad en un lugar seguro.

Si entrega su herramienta eléctrica a otra persona, es imprescindible entregar también este documento.

4. Instrucciones especiales de seguridad

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

¡Utilice cascos protectores al trabajar con esta herramienta! El efecto del ruido puede provocar pérdida auditiva.

Utilice la empuñadura complementaria suministrada con la herramienta. El usuario puede resultar herido por la pérdida de control de la herramienta.

Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos o con el propio cable de alimentación.

El contacto con un cable conductor de corriente

puede electrizar también las partes metálicas de la herramienta y causar electrocución.

Desenchufe el equipo antes de llevar a cabo cualquier ajuste o mantenimiento.

Evite que la máquina se ponga en funcionamiento por error: desconecte el interruptor siempre que vaya a extraer el enchufe de la toma de corriente o cuando se haya producido un corte de corriente.

Asegúrese de que en el lugar de trabajo no existan cables ni tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).

Las piezas de trabajo y mesas deben asegurarse de manera que la broca no las arrastre consigo al taladrar (p. ej. sujetándolas en el tornillo de banco o fijándolas en la mesa de trabajo con mordazas de rosca).

¡No toque la herramienta en rotación! La máquina debe estar siempre en reposo para eliminar virutas y otros residuos similares.

Acoplamiento de seguridad S-automático de Metabo. Si se activa el acoplamiento de seguridad, desconecte inmediatamente la máquina. Si se atasca o se engancha la herramienta de inserción, se reduce el flujo de potencia al motor. A causa de las grandes fuerzas que se liberan, se deben sujetar siempre la máquina con ambas manos por sus empuñaduras. Igualmente se debe adoptar una posición adecuada de seguridad y trabajar sin distraerse.

El acoplamiento de seguridad Metabo S-automático no debe ser usado como limitador de par de giro.

¡Atención en caso de atornillados difíciles! (enroscar tornillos con rosca métrica o con rosca inglesa en acero). Puede arrancarse la cabeza del tornillo o pueden producirse altos pares de retroceso en la empuñadura.

El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. El contacto o la inhalación del polvo puede causar reacciones alérgicas y/o inflamaciones respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la de roble o haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con aditivos para el tratamiento de maderas (cromato, conservantes para madera). El material con contenido de amianto solo debe ser manipulado por personal especializado.

• Si es posible, utilice un sistema de aspiración de polvo.
• Ventile su lugar de trabajo.
• Se recomienda usar una máscara de protección contra el polvo con clase de protección P2.

Observe la normativa vigente en su país respecto al material que se va a manipular.

5. Figuras

Las figuras se encontrarán al final del manual de instrucciones.

Explicación de los símbolos:

Taladrar / taladro

Taladrar con percusión

Sentido del movimiento

Atornillar / tornillo

Despacio

Deprisa

Roscar / herramienta de roscado

6. Descripción general

→Imagen A

1 Botón de mando para seleccionar las velocidades 2 Empuñadura adicional / empuñadura adicional con dispositivo antivibración * 3 Tope de profundidad de taladro 4 Portabrocas de corona dentada * 5 Portabrocas de sujeción rápida Futuro Plus 6 Portabrocas de sujeción rápida Futuro Top * 7 Relé neumático (taladrado/taladrado con percusión) 8 Ruedecilla de ajuste para preselección del número de revoluciones * 9 Ruedecilla para limitar el par de giro y la dirección de impulso 10 Indicación postal electrónica * 11 Conmutador de inversión 12 Botón de fijación para funcionamiento continuado 13 Interruptor según el equipamiento

7. Puesta en marcha

¡Antes de enchufar, compruebe que la tensión y la frecuencia de la red, indicadas en la placa de identificación, corresponden a las de la fuente de energía. Para garantizar una sujeción segura del portabrocas: después de la primera perforación (giro a la derecha), apriete de nuevo con fuerza el tornillo de seguridad que hay en el interior del portabrocas (en caso de que conste / depende del modelo) con la ayuda de un destornillador. Atención, rosca a la izquierda.

7.1 Montar empuñadura complementaria (2)

→Imagen B

Por razones de seguridad, utilice siempre la empuñadura complementaria suministrada.

Fije la empuñadura complementaria girándola con fuerza.

8. Manejo

8.1 Ajustar profundidad de taladrado → Imagen C. 8.2 Ajustar el sentido de giro y el seguro de transporte (bloqueo de conexión) → Imagen D

Pulse el conmutador de giro (11) solamente en estado de parada del motor.

8.3 Taladrado y taladrado con percusión → Imagen E. ¡Taladrado y taladrado con percusión sólo con giro a la derecha. 8.4 Seleccionar la marcha → Imagen F. Pulse el botón (1) solo cuando la máquina está parada (conexión y desconexión breve). 8.5 Límite de par de giro, ajustar función de impulso → Imagen G

Posición 1-6: Al alcanzar el par de giro preseleccionado, el motor se detiene.

1 = Par de giro bajo, 6 = Par de giro alto, + = sin límite de par de giro (par de giro máx. para taladrar), = función de impulso constantemente conectada (para atornillar y desatornillar tornillos duros, aun con cabezales de tornillos dañados. Para taladrado limpio sin granallado, sea en azulejos, aluminio o en otros metales).

8.6 Preseleccionar revoluciones

Imagen H

Revoluciones recomendadas para taladrar, ver lista.

8.7 Conexión y desconexión

Conexión, revoluciones → Imagen A: pulsar interruptor (13).

Para pararla, soltar el interruptor.

Conexión constante → Imagen A: con interruptor conectado (13) pulsar el botón bloqueador (12) y sostener el interruptor. Para desconectarla pulsar nuevamente interruptor (13) y sostenerlo.

En la posición de configuración continua, la máquina seguirá configurando en caso de pérdida del control de la herramienta debido a un tirón. Por este motivo se deben sujetar las empuñaduras previstas siempre con ambas manos, adoptar una buena postura y trabajo concentrado.

8.8 Cambio de herramienta portabrocas de tensión rápida Futuro Top (6)

Imagen I

Montar herramienta: girar el husillo con fuerza hasta el tope.

8.9 Cambio de herramienta de portabrocas de tensión rápida Plus (5) → Imagen J

El sonido de chicharra, que posiblemente pueda oírse cuando se abre el portaherramientas, se quita girando el manguito en sentido inverso.

En caso de que el portabrocas esté demasiado fijo: Sujete el portabrocas con una llave de boca y gire con fuerza el manguito en la dirección de la flecha -1-.

Tensar la herramienta de inserción:

• Ubicar la herramienta -2- lo más bajo posible.
• Fijar el anillo de sujeción con una mano (dependiendo del equipamiento)
• Girar el casquillo en dirección -3- hasta que se supere la resistencia mecánica.
• [¡Atención! La herramienta no está toda sujeta. Seguir girando con fuerza (debe hacer "clic"), hasta el tope. Ahora sí está tensada la herramienta de forma segura.

Si se utiliza un vástago de herramienta blando, es posible que deba volver a asegurarse la herramienta tras un breve tiempo de perforación.

8.10 Cambio de herramienta portabrocas de corona dentada (4) → Imagen K

8.11 Retirar portabrocas (para atornillar sin portabrocas o para usar adaptadores) Imágenes L, M o N

Indicación para imágenes M, N: Tal como se indica, puede soltar y destornillar mediante un ligero golpe con un martillo de caucho.

Indicación: Con manguito de sujeción para dato montado (N.º de pedido 6.31281) se fija el dato del destornillador del tornillo hexagonal del husillo.

9. Limpieza, mantenimiento

Limpieza del portabrocas de sujeción rápida:

Después de un uso prolongado, mantenga el portabrocas con la abertura perpendicular hacia abajo y ábralo y ciérrelo completamente varias veces. El polvo acumulado sale por el orificio: Se recomienda el uso regular de sprays de limpieza en las mordazas de apriete y sus orificios correspondientes.

10. Localización de averías

Visualización de BCH del Sistema electrónico (10)

Parpadeo rápido - protección contra rearranque (SBE 1000, SBE 1100 Plus)

En caso de restablecimiento de la corriente tras un corte de luz, la herramienta conectada no se pone en marcha por cuenta propia por motivos de seguridad. Desconectar la máquina y volver a conectarla.

Parpadeo lento - escobillas gastadas (SBE 1100 Plus)

Las escobillas de carbón están desgastadas casi por completo. Si las escobillas están gastadas del todo, la máquina se desconecta automáticamente.

Encargue el cambio de las escobillas en un centro de servicios autorizado.

Iluminación permanente - sobrecarga (SBE 1100 Plus)

En caso de una sobrecarga de la máquina durante un tiempo prolongado, se limita la potencia absorbida a fin de evitar un calentamiento inadmisible del motor.

11. Accesorios

Utilice únicamente accesorios originales de Metabo.

Utilice únicamente accesorios que cumplan con los requerimientos y los datos indicados en estas indicaciones de configuración.

Monte los accesorios de forma segura. En caso de usar la máquina en un soporte: móntela de forma fija. El usuario puede resultar herido por la pérdida del control de la herramienta.

Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal.

12. Reparación

Las reparaciones de herramientas eléctricas deben estar a cargo exclusivamente de técnicos electricistas especializados.

En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

En la página web www.metabo.com puede descargar listas de repuestos.

13. Protección ecológica

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados.

Sólo para países de la UE: No tire las herramientas eléctricas a la basura. Según la directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

14. Especificaciones Técnicas

Imagen I. Reservado el derecho a introducir modificaciones como consecuencia del progreso técnico.

P1 = Potencia absorbida

P2 = Potencia suministrada

n1 = Número de revoluciones en marcha en vacío

n1 = Revoluciones bajo carga

Ø máx. = Diámetro máximo de taladro

s máx = Número máximo de percusiones

b = Diámetro máximo del portabrocas para la sujeción G = Rosca del husillo de taladrar H = Husillo de taladrar con hexágono interior m = Peso D = Diámetro de cuello de sujeción

Valores de medición establecidos de acuerdo con EN 60745.

Herramienta con clase de protección II

~ Corriente alterna

Las especificaciones aquí indicadas se entienden bajo determinadas tolerancias (conformes a las normas que rigen actualmente).

• Fallos de energía de alta frecuencia pueden tener variaciones en las revoluciones. Tales variaciones desaparecen de nuevo tras la eliminación de las averías.

A Valores de emisión

Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararla con otras herramientas eléctricas. Dependiendo de las condiciones de uso, estado de la herramienta eléctrica o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización.

Valor total de vibraciones (suma de vectores de tres direcciones) determinadas según la norma EN 60745:

a_{h, ID} = Valor de emisión de vibraciones (taladrado con percusión en hormigón)

a_h,D = valor de emisiones de vibración (taladrado en metal)

K_h,ID, K_h,D = Inseguridad (vibración)

Niveles acústicos típicos compensados A:

L_pA = Nivel de intensidad acústica

LwA = Nivel de potencia acústica

K_DA , K_WA = Inseguridad

¡Use auriculares protectores!

Manual original

Señalizador electrónico (10):

Utilice accesorios Metabo genuinos.
