Tipo de produto	Furadeira de impacto
Marca	METABO
Modelo	SBE 1000
Alimentação	Rede elétrica (230 V, 50/60 Hz típica)
Potência absorvida	1000 W (estimativa baseada no modelo)
Classe de proteção	II (isolamento duplo)
Tipo de corrente	Alternada (CA)
Mandril	Mandril com chave ou mandril automático Futuro Plus/Top (conforme equipamento)
Seletor de velocidade	Sim, 2 velocidades mecânicas
Comutador de sentido de rotação	Sim (esquerda/direita)
Punho adicional	Sim, incluso
Limite de profundidade	Sim
Função de percussão	Sim, ajustável
Limitação de torque	Sim, ajustável (6 posições + operação sem limitação)
Função de impulso	Sim, para aparafusamento/desaparafusamento
Indicador eletrônico	Proteção contra religamento (piscar rápido)
Embreagem de segurança	Metabo S-automatic
Operação contínua	Sim, por botão
Utilização	Perfuração sem percussão (metal, madeira, plástico), perfuração com percussão (concreto, pedra), aparafusamento, roscamento
Nível de ruído	Usar protetor auricular (valor não especificado)
Manutenção	Limpeza do mandril, substituição das escovas pelo serviço de assistência
Acessórios	Usar apenas acessórios Metabo
Reparos	Por um especialista, contatar o representante Metabo

Perguntas frequentes - SBE 1000 METABO

Como trocar a ferramenta no mandril de aperto rápido Futuro Top?

Gire vigorosamente o alojamento até o batente para apertar a ferramenta. Para abrir, gire no sentido inverso. Se o mandril estiver muito apertado, segure o mandril com uma chave de boca e gire no sentido da seta. Insira a ferramenta de trabalho o mais fundo possível, segure o anel de fixação, se presente, e gire o alojamento no sentido da seta até que a resistência mecânica seja superada. Continue girando com força até ouvir um 'clique' para um aperto verificável.

Como ajustar a limitação de torque?

Use o ajuste de limitação de torque (9) para selecionar uma posição de 1 a 6. 1 corresponde ao torque mais baixo, 6 ao mais alto. A posição '+' remove a limitação (torque máximo para perfuração). A posição 'Φ' ativa a função de impulso continuamente.

Como usar a função de percussão?

Use o interruptor deslizante (7) para alternar para o modo de perfuração com percussão. Certifique-se de que a rotação está para a direita. Este modo é adequado para concreto, pedra e materiais similares.

O que fazer se a máquina não reiniciar após uma queda de energia?

O indicador eletrônico pisca rapidamente, indicando a proteção contra religamento. Pare a máquina (solte o gatilho) e reinicie-a normalmente. Ela não reiniciará automaticamente por razões de segurança.

Como limpar o mandril autotravante?

Após uso prolongado, segure o mandril verticalmente, abertura para baixo, abra-o completamente e feche-o várias vezes para remover a poeira. Recomenda-se usar regularmente um spray de limpeza para as mandíbulas de aperto.

Qual é o significado do indicador eletrônico?

Um piscar rápido indica proteção contra religamento após uma queda de energia. Para o modelo SBE 1100 Plus, um piscar lento indica escovas gastas; para o SBE 1000, apenas o piscar rápido é aplicável.

Como selecionar a velocidade?

Use o seletor de velocidade (1) apenas quando a máquina estiver parada (ciclo breve de ligar/desligar). Ele permite escolher entre duas faixas de velocidade.

Como usar o punho adicional corretamente?

Sempre use o punho adicional fornecido. Monte-o firmemente apertando-o (veja fig. B). Ele proporciona melhor controle e reduz o risco de ferimentos em caso de perda de controle.

Quais acessórios posso usar com a furadeira SBE 1000?

Use exclusivamente acessórios Metabo que atendam aos requisitos e dados do manual. Monte corretamente os acessórios. Para uso em suporte, fixe corretamente a máquina. Consulte o programa completo em www.metabo.com ou o catálogo principal.

Como fazer a manutenção da furadeira?

Antes de qualquer operação de manutenção, desconecte o cabo de alimentação. Limpe o mandril regularmente. As escovas gastas devem ser substituídas pelo serviço de assistência técnica. Para qualquer reparo, contate um especialista ou o representante Metabo.

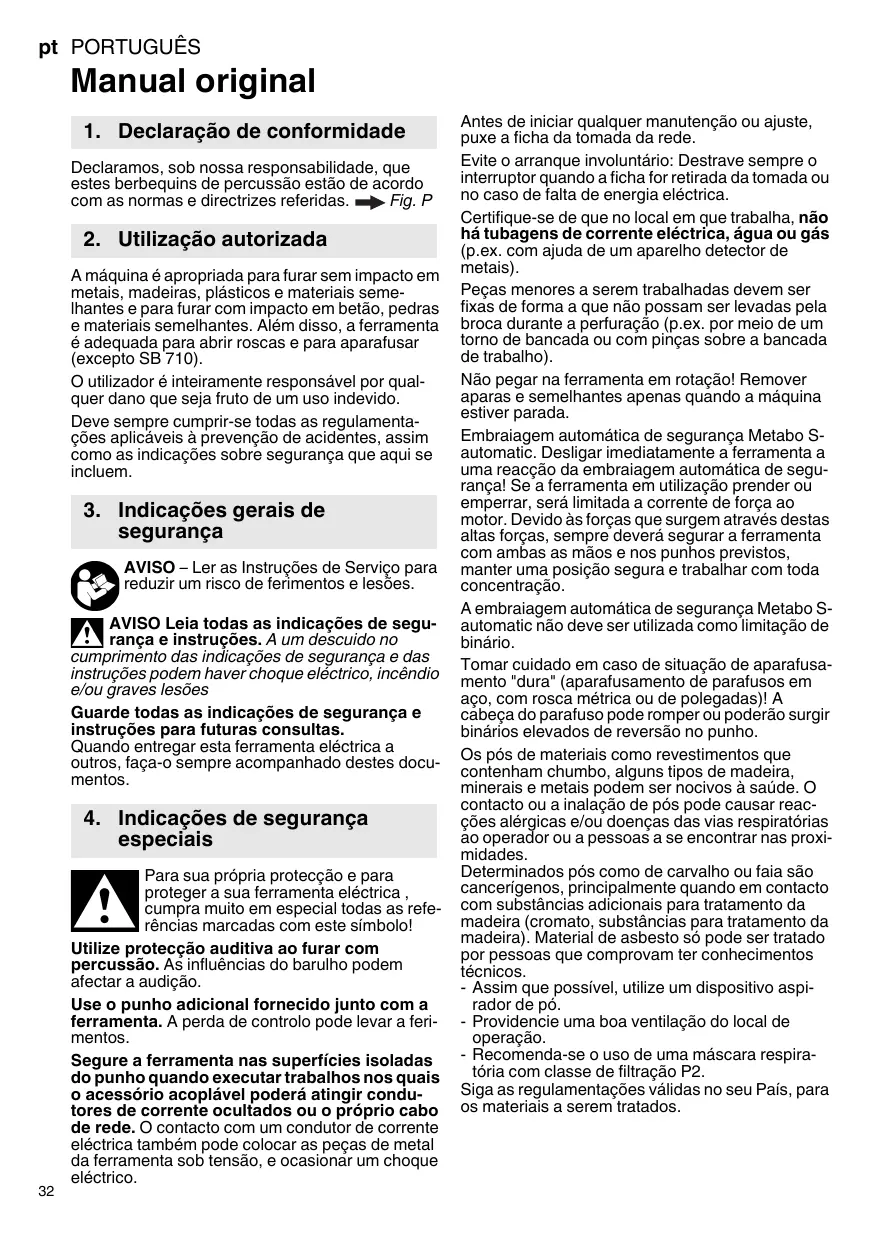

MANUAL DE UTILIZADOR SBE 1000 METABO

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade, que estes berbequins de percussão estão de acordo com as normas e diretrizes referidas. → Fig. P

2. Utilização autorizada

A boquina é apropriada para furar sem impacto em metais, madeiras, plásticos e materiais semelhantes e para furar com impacto em betão, pedras e materiais semelhantes. Além disso, a ferramenta é adequada para abrir roscas e para aparafusar (exceto SB 710).

O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se todos os regulamentos aplicáveis à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem.

3. Indicações gerais de segurança

AVISO - Ler as Instruções de Serviço para reduzir o risco de ferimentos e lesões.

AVISO Leia todas as indicações de segurança e instruções. Um descuido no

cumprimento das indicações de segurança e das instruções podem haver choque elétrico, incêndio e/ou graves lesões.

Guarde todas as indicações de segurança e instruções para futuras consultas.

Quando entregar a ferramenta elétrica a outros, faça-a acompanhada destes documentos.

4. Indicações de segurança especiais

Para sua própria proteção e para proteger a sua ferramenta elétrica, cumpra muito em especial todas as referências marcadas com este símbolo!

Utilize proteção auditiva ao furar com percussão. As influências do barulho podem afetar a audição.

Use o punho adicional fornecido junto com a ferramenta. A perda de controle pode levar a ferimentos.

Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condutores de corrente ocultos ou o próprio cabo de rede. O contato com um condutor de corrente elétrica também pode colocar as peças de metal da ferramenta sob tensão e ocasionar um choque elétrico.

Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada da rede.

Evite o arranque involuntário: destrave sempre o interruptor quando a ficha for retirada da tomada ou no caso de falta de energia elétrica.

Certifique-se de que no local em que trabalha não há tubulações de corrente elétrica, água ou gás (p.ex. com ajuda de um aparelho detector de metais).

Peças menores a serem trabalhadas devem ser fixadas de forma a que não possam ser levadas pela broca durante a perfuração (p.ex. por meio de um torno de bancada ou com pinças sobre a bancada de trabalho).

Não pegar na ferramenta em rotação! Remover aparas e semelhantes apenas quando a broca estiver parada.

Embraiagem automática de segurança Metabo S-automatic. Desligar imediatamente a ferramenta a uma reação da embraiagem automática de segurança! Se a ferramenta em utilização prender ou emperrar, será limitada a corrente de força ao motor. Devido às forças que surgem através destas altas forças, sempre segurar a ferramenta com ambas as mãos e nos punhos previstos, manter uma posição segura e trabalhar com toda concentração.

A embraiagem automática de segurança Metabo S-automatic não deve ser utilizada como limitação de binário.

Tomar cuidado em caso de situação de aparafusamento "dura" (aparafusamento de parafusos em aço, com rosca métrica ou polegadas)! A cabeça do parafuso pode romper ou poderão surgir binários elevados de reversão no punho.

Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contato ou a inalação de pós pode causar reações alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas que se encontrem nas proximidades.

Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contato com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovadamente tenham conhecimentos técnicos.

• Assim que possível, utilize um dispositivo aspirador de pó.
• Providencie uma boa ventilação do local de operação.
• Recomenda-se o uso de uma máscara respiratória com classe de filtração P2.

Siga as regulamentações válidas no seu país, para os materiais a serem tratados.

5. Ilustrações

Poderá encontrar as ilustrações no anexo destas Instruções de Serviço.

Legenda de ícones:

Furar / Broca

Furar com percussão

Sentido de movimentação

Aparafusar / Parafuso

Devagar

Rápido

Abrir roscas / Bucha roscadora

6. Vista geral

→ Fig. A

1 Botão selecionador da velocidade 2 Punho suplementar / Punho suplementar com amortecimento de vibrações * 3 Limitador de profundidade 4 Bucha de cremalheira * 5 Bucha de aperto rápido Futuro Plus * 6 Bucha de aperto rápido Futuro Top 7 Interruptor seletor (perfurar / perfurar com percussão) 8 Roda de ajuste para seleção da rotação * 9 Roda de ajuste para limitação de binário e função Impulso 10 Indicador de sinal eletrónico 11 Comutador do sentido de rotação * 12 Botão de bloqueio para ligação contínua 13 Gatilho * conforme equipamento

7. Colocação em operação

Antes de ligar o cabo de alimentação, verifique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa de características do aparelho. Para garantir uma fixação segura da bucha: Após a primeira furação (rotação direita), deve reapertar bem o parafuso de retenção no interior da bucha (quando presente / de acordo com o modelo), usando uma chave de parafusos. Atenção: rosca esquerda!

7.1 Montar o punho adicional (2) → Fig. B

Por motivos de segurança, usar sempre o punho adicional fornecido.

Apertar bem o punho adicional, rodando-o.

8. Utilização

8.1 Ajustar o limitador da profundidade de perfuração → Fig. C

8.2 Ajustar sentido de rotação, dispositivo de segurança para transporte (bloqueio de ligação) → Fig. D

Accionar o comutador do sentido de rotação (11) apenas com o motor parado.

8.3 Ajustar furar, furar com percussão

→ Fig. E

Furar com percussão e furar só na rotação direita.

8.4 Selecionar a velocidade → Fig. F

Mudar o botão comutador (1) só quando a ferramenta está parada (breve ligar/desligar).

8.5 Ajustar a limitação do binário, função Impacto → Fig. G

Posição 1-6: O motor desliga assim que atingir o binário pré-selecionado.

1 = binário baixo

6 = binário elevado

• = sem limitação do binário (binário máx., para furar)

Φ = Função Impulso ligada continuamente (para facilitar o enroscar e desenroscar de parafusos muito apertados, mesmo com cabeças danificadas; para uma perfeita centragem da broca sem pré-centragem, seja no caso de ladrilho, alumínio ou outros materiais.)

8.6 Pré-selecionar a rotação → Fig. H

Rotações recomendadas para furar, vide tabela.

8.7 Ligar/desligar

Ligar, rotações → Fig. A: Premir o gatilho (13).

Para desligar, soltar o gatilho.

Ligação contínua → Fig. A: Com o gatilho (13) premido, deve premir o botão de fixação (12) e soltar então o gatilho. Para desligar, premir novamente o gatilho (13), e então, soltá-lo.

! Na ligação contínua, a ferramenta continua a funcionar mesmo quando for arrancada da mão. Portanto, segurar a ferramenta sempre nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho.

8.8 Troca de ferramenta Bucha de aperto rápido Futuro Top (6) → Fig. I

Fixar a ferramenta: Rodar o casquilho com toda a força, até parar.

8.9 Troca de ferramenta Bucha de aperto rápido Plus (5) → Fig. J

O barulho de catraca que eventualmente escutar ao abrir a bucha (conforme função), é desligado pela contra-rotação do casquilho.

Aquando a bucha muito fechada: Segurar a bucha com uma chave de boca na casa da bucha, e rodar o casquilho com toda a força no sentido da seta -1-.

Fixar o acessório acoplável:

• Inserir o acessório acoplável -2- o quanto possível.
• Segurar o anel retentor com uma boa (conforme equipamento)
• Rodar o casquilho no sentido da seta -3-, até passar da resistência mecânica notável.
• Atenção! A ferramenta não está fixa! Continuar a rodar com toda a força (enquanto deve fazer um "clique"), até não possibilizar mais nenhuma resistência - somente agora a ferramenta está seguramente fixa.

Quando se usam brocas com um veio não metálico, pode ser necessário reapertar antes de um tempo de operação muito curto.

8.10 Troca de ferramenta Bucha de coroa (4) → Fig.K

8.11 Desaparafusar a bucha (para enroscar sem bucha ou para a utilização com acessórios acopláveis) → Fig. L, M, ou N

Nota para Fig.M.N: Soltar, aplicando uma leve batida com um martelo de borracha e desaparafusar, conforme indicado.

Nota: Aquando montado um aro de encaixe rápido (N.° de encom. 6.31281), este fixa a ponta aparafusadora aplicada no sextavado interior do fuso.

9. Limpeza, manutenção

Limpar a bucha de aperto rápido:

Após um tempo de utilização prolongado, segurar a bucha com a abertura para baixo em posição vertical e abrir e fechar várias vezes. O pó acumulado cai pela abertura. Aconselha-se a utilização regular de um spray de limpeza nos mordentes e nas suas aberturas.

10. Correção de avarias

Piscar rápido - Proteção contra rearranque (SBE 1000, SBE 1100 Plus)

Após uma falha, quando a corrente for restabelecida, a ferramenta, mesmo que ligada, não irá arrancar por si devido a razões de segurança. Desligar e ligar novamente a máquina.

Piscar lento - Escovas de carvão desgastadas (SBE 1100 Plus)

As escovas de carvão estão quase completamente desgastadas. Se as escovas ficarem completamente gastas, a máquina é automaticamente desligada. Mandar trocar as escovas de carvão junto ao Serviço de Assistência Técnica.

Luz permanente - Sobrecarga (SBE 1100 Plus)

No caso de uma sobrecarga constante da máquina, o consumo de energia é limitado e desta forma é evitado o sobreaquecimento do motor.

11. Acessórios

Só pode usar acessórios que cumprem os requisitos e os dados de identificação indicados nestas Instruções de Serviço.

Montar os acessórios de forma segura. Para usar a ferramenta num suporte: Fixar devidamente a ferramenta. A perda de controlo pode levar a ferimentos.

Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal.

12. Reparações

As reparações de ferramentas elétricas deste tipo apenas podem ser efectuadas por pessoal qualificado!

Quando possuir ferramentas elétricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com.

Poderá descarregar as Listas de peças de reposição no site www.metabo.com.

13. Proteção do meio ambiente

Siga as determinações nacionais em relação à remoção e destruição ecológica de resíduos, como em relação à reciclagem de ferramentas usadas, embalagens e acessórios.

Somente para países da UE: Não descarte ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2002/96/CE sobre equipamentos elétricos e eletrônicos usados e sua transposição para o direito nacional, as ferramentas elétricas usadas devem ser coletadas separadamente e entregues para reciclagem ecologicamente correta.

14. Dados técnicos

→ Fig. O. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico.

P1 = Consumo nominal P2 = Potência útil n1 = Rotação em vazio n* = Rotação em carga ∅ máx = Diâmetro máximo de perfuração s máx = Número máximo de impactos b = Capacidade da bucha G = Rosca da árvore porta-brocas H = Árvore porta-brocas com sextavado interior m = Peso D = Diâmetro do pescoço da bucha

Valores medidos de acordo com a norma EN 60745.

Máquina da classe de proteção II

~ Corrente alternada

Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).

• Interferências energéticas de altas frequências podem causar oscilações nas rotações. Estas oscilações desaparecem logo que as interferências desvanecerem.

Valor da emissão

Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas outras ferramentas elétricas. Consoante as condições de aplicação, situação da ferramenta elétrica ou dos acessórios acopláveis, o carregamento efetivo poderá ser superior ou inferior. Para a avaliação, deve-se ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados, deverá determinar a aplicação de medidas de proteção, p.ex. medidas a nível de organização.

Valor total de vibrações (soma vetorial de três direções) averiguado conforme norma EN 60745: a_h, ID = Valor da emissão de vibrações (furar com percussão em betão) a_h, D = Valor da emissão de vibrações (furar em metal) K_h, ID, K_h, D = Insegurança (vibração)

Valores típicos e ponderados pela escala A para o ruído:

LpA = Nível de pressão sonora

L_WA^' = Nível de energia sonora

K_DA^m, K_WA = Incerteza

Utilizar proteções auriculares.
