SBE 1000 - Schlagbohrmaschine METABO - Kostenlose Bedienungsanleitung

Produkttyp	Schlagbohrmaschine
Marke	METABO
Modell	SBE 1000
Stromversorgung	Netz (230 V, 50/60 Hz typisch)
Aufnahmeleistung	1000 W (Schätzung basierend auf dem Modell)
Schutzklasse	II (Doppelisolierung)
Stromart	Wechselstrom (AC)
Bohrfutter	Schlüsselfutter oder Futuro Plus/Top-Schnellspannfutter (je nach Ausstattung)
Drehzahlwahlschalter	Ja, 2 mechanische Gänge
Drehrichtungsumschalter	Ja (links/rechts)
Zusatzhandgriff	Ja, im Lieferumfang enthalten
Tiefenanschlag	Ja
Schlagfunktion	Ja, einstellbar
Drehmomentbegrenzung	Ja, einstellbar (6 Stufen + Betrieb ohne Begrenzung)
Impulsfunktion	Ja, für Schrauben/Lösen
Elektronik-Anzeige	Wiederanlaufschutz (schnelles Blinken)
Sicherheitskupplung	Metabo S-automatic
Dauereinschaltung	Ja, per Knopf
Verwendung	Bohren ohne Schlag (Metall, Holz, Kunststoff), Bohren mit Schlag (Beton, Stein), Schrauben, Gewindeschneiden
Geräuschentwicklung	Gehörschutz tragen (Wert nicht angegeben)
Wartung	Reinigung des Bohrfutters, Kohlebürstenwechsel durch Kundendienst
Zubehör	Nur Metabo-Zubehör verwenden
Reparaturen	Durch einen Fachmann, Metabo-Vertreter kontaktieren

Häufig gestellte Fragen - SBE 1000 METABO

Wie wechsle ich das Werkzeug am Futuro Top-Schnellspannfutter?

Drehen Sie die Hülse kräftig bis zum Anschlag, um das Werkzeug zu spannen. Zum Öffnen in die entgegengesetzte Richtung drehen. Wenn das Futter fest sitzt, halten Sie das Futter mit einem Gabelschlüssel und drehen Sie in Pfeilrichtung. Setzen Sie das Werkzeug so tief wie möglich ein, halten Sie ggf. den Haltering fest und drehen Sie die Hülse in Pfeilrichtung, bis der mechanische Widerstand überwunden ist. Drehen Sie kräftig weiter, bis ein 'Klicken' zu hören ist, um ein nachprüfbares Festspannen zu erreichen.

Wie stelle ich die Drehmomentbegrenzung ein?

Verwenden Sie das Drehmomentbegrenzungsrad (9), um eine Position von 1 bis 6 zu wählen. 1 entspricht dem niedrigsten Drehmoment, 6 dem höchsten. Die Position '+' hebt die Begrenzung auf (maximales Drehmoment für Bohren). Die Position 'Φ' aktiviert die Impulsfunktion im Dauerbetrieb.

Wie verwende ich die Schlagfunktion?

Verwenden Sie den Schiebeschalter (7), um in den Schlagbohrmodus zu wechseln. Stellen Sie sicher, dass die Drehrichtung rechts ist. Dieser Modus eignet sich für Beton, Stein und ähnliche Materialien.

Was tun, wenn die Maschine nach einem Stromausfall nicht wieder anläuft?

Die Elektronik-Anzeige blinkt schnell und zeigt den Wiederanlaufschutz an. Schalten Sie die Maschine aus (lösen Sie den Schalter) und starten Sie sie normal neu. Sie startet aus Sicherheitsgründen nicht automatisch.

Wie reinige ich das selbstspannende Bohrfutter?

Nach längerem Gebrauch das Futter senkrecht mit der Öffnung nach unten halten, vollständig öffnen und mehrmals schließen, um Staub herauszulassen. Es wird empfohlen, regelmäßig ein Reinigungsspray für die Spannbacken zu verwenden.

Was bedeutet die Elektronik-Anzeige?

Schnelles Blinken zeigt einen Wiederanlaufschutz nach einem Stromausfall an. Beim Modell SBE 1100 Plus zeigt langsames Blinken abgenutzte Kohlebürsten an; beim SBE 1000 ist nur schnelles Blinken anwendbar.

Wie wähle ich die Drehzahl?

Verwenden Sie den Drehzahlwahlschalter (1) nur bei stillstehender Maschine (kurzer Ein-/Ausschaltzyklus). Er ermöglicht die Wahl zwischen zwei Drehzahlbereichen.

Wie verwende ich den Zusatzhandgriff richtig?

Verwenden Sie immer den mitgelieferten Zusatzhandgriff. Montieren Sie ihn fest anziehend (siehe Abb. B). Er ermöglicht eine bessere Kontrolle und verringert das Verletzungsrisiko bei Kontrollverlust.

Welches Zubehör kann ich mit der Bohrmaschine SBE 1000 verwenden?

Verwenden Sie ausschließlich Metabo-Zubehör, das den Anforderungen und Daten der Anleitung entspricht. Montieren Sie das Zubehör korrekt. Für den Einsatz im Ständer die Maschine richtig befestigen. Das vollständige Programm finden Sie auf www.metabo.com oder im Hauptkatalog.

Wie pflege ich die Bohrmaschine?

Vor Wartungsarbeiten den Netzstecker ziehen. Reinigen Sie regelmäßig das Bohrfutter. Abgenutzte Kohlebürsten müssen vom Kundendienst ersetzt werden. Für Reparaturen wenden Sie sich an einen Fachmann oder den Metabo-Vertreter.

BEDIENUNGSANLEITUNG SBE 1000 METABO

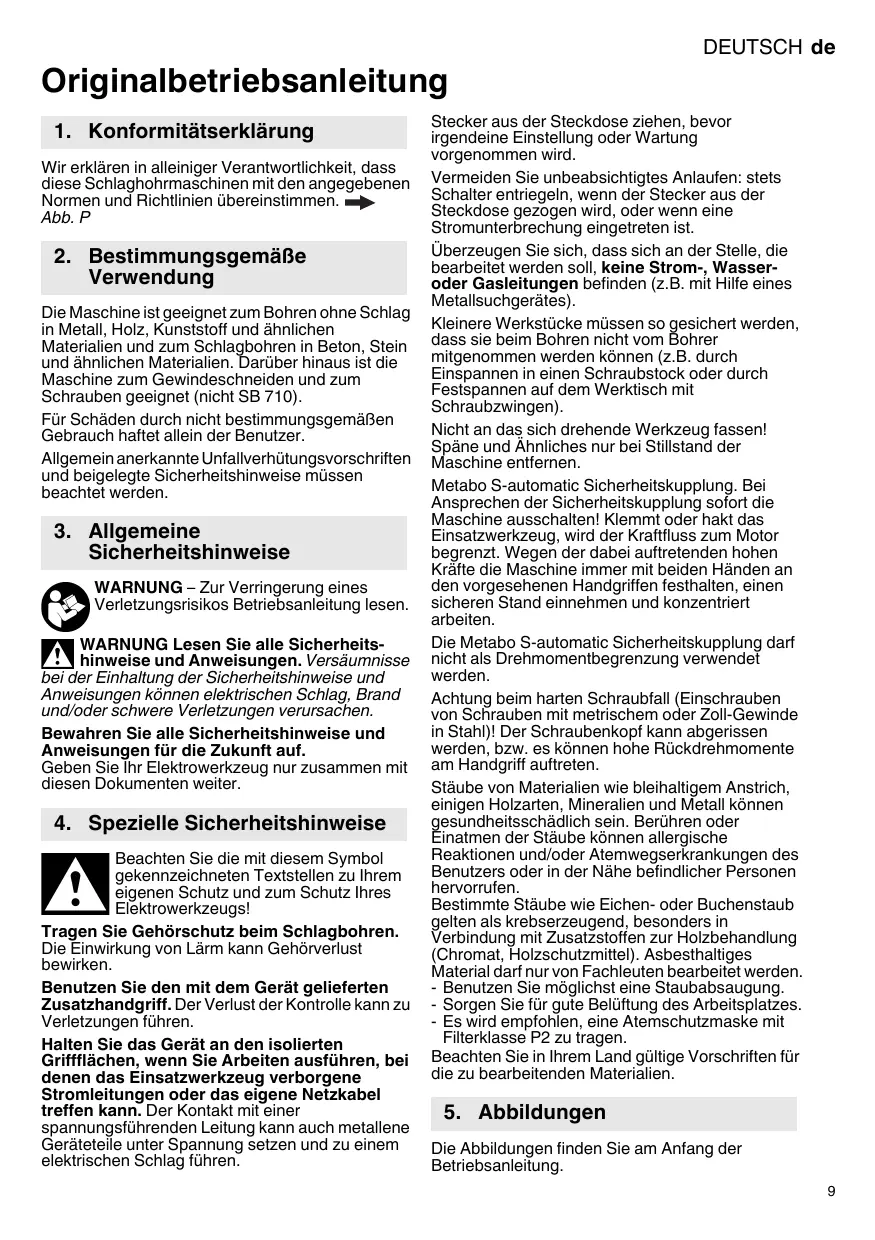

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass diese Schlagbohrmaschinen mit den angegebenen Normen und Richtlinien übereinstimmen. → Abb. P

2. Bestimmungsgemäße Verwendung

Die Maschine ist geeignet zum Bohren ohne Schlag in Metall, Holz, Kunststoff und ähnlichen Materialien und zum Schlagbohren in Beton, Stein und ähnlichen Materialien. Darüber hinaus ist die Maschine zum Gewindeschneiden und zum Schrauben geeignet (nicht SB 710).

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNUNG - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Wartung vorgenommen wird.

Vermeiden Sie unbeabsichtigtes Anlaufen: stets Schalter entriegeln, wenn der Stecker aus der Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).

Kleinere Werkstücke müssen so gesichert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen werden können (z.B. durch Einspannen in einen Schraubstock oder durch Festspannen auf dem Werktisch mit Schraubzwingen).

Nicht an das sich drehende Werkzeug fassen! Späne und Ähnliches nur bei Stillstand der Maschine entfernen.

Metabo S-automatic Sicherheitskupplung. Bei Ansprechen der Sicherheitskupplung sofort die Maschine ausschalten! Klemmt oder hakt das Einsatzwerkzeug, wird der Kraftfluss zum Motor begrenzt. Wegen der darauf auftretenden hohen Kräfte die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Die Metabo S-automatic Sicherheitskupplung darf nicht als Drehmomentbegrenzung verwendet werden.

Achtung beim harten Schraubfall (Einschrauben von Schrauben mit metrischem oder Zoll-Gewinde in Stahl)! Der Schraubenkopf kann abgerissen werden, bzw. es können hohe Rückdrehmomente am Handgriff auftreten.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

5. Abbildungen

Die Abbildungen finden Sie am Anfang der Betriebsanleitung.

Symbol-Erläuterung:

Bohren/Bohrer

Schlagbohren

Bewegungsrichtung

Schrauben / Schraube

Langsam

Schnell

Gewindeschneiden / Gewindeschneider

6. Überblick

→ Abb.A

1 Schaltknopf für Gangwahl 2 Zusatzgriff / Zusatzgriff mit Vibrationsdämpfung 3 Bohrtiefenanschlag 4 Zahnkranz-Bohrfutter 5 Schnellspann-Bohrfutter Futuro Plus * 6 Schnellspann-Bohrfutter Futuro Top * 7 Schaltschieber (Bohren/Schlagbohren) 8 Stellrad zur Drehzahlvorwahl * 9 Stellrad für Drehmomentbegrenzung und Impulsfunktion * 10 Elektronik-Signal-Anzeige 11 Drehrichtungsumschalter 12 Feststellknopf für Dauereinschaltung 13 Schalterdrücker * ausstattungsabhängig

7. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Um den sicheren Halt des Bohrfutters zu gewährleisten: Nach dem ersten Bohren

(Rechtslauf) die Sicherungsschraube im Innern des Bohrfutters (wenn vorhanden / modellabhängig) mit einem Schraubendreher kräftig nachziehen. Achtung Linksgewinde!

Zusatzhandgriff (2) montieren → Abb. B

Aus Sicherheitsgründen stets den mitgelieferten Zusatzhandgriff verwenden.

Zusatzhandgriff durch Verdrehen kräftig festziehen.

8. Benutzung

8.1 Bohrtiefenanschlag einstellen

Abb. C

8.2 Drehrichtung, Transportsicherung

(Einschaltsperre) einstellen → Abb. D

Drehrichtungsumschalter (11) nur bei

Stillstand des Motors betätigen.

8.3 Bohren, Schlagbohren einstellen

→Abb. E

Schlagbohren und Bohren nur bei Rechtslauf.

Gang wählen → Abb. F

Schaltknopf (1) nur bei auslaufender

Maschine umschalten (kurz Ein-/

Ausschalten).

8.5 Drehmomentbegrenzung, Impulsfunktion einstellen → Abb. G

Stellung 1-6: Beim Erreichen des vorgewählten Drehmoments kommt der Motor zum Stillstand.

1 = niedriges Drehmoment, 6 = hohes Drehmoment, + = keine Drehmomentbegrenzung (max. Drehmoment, zum Bohren), Σ = Impuls-Funktion ständig eingeschaltet (für leichtes Ein- und Ausdrehen festsitzender Schrauben, selbst bei beschädigten

Schraubenköpfen. Für sauberes Anbohren ohne Ankörnen, ob in Fliesen, Alu oder anderen Materialien.)

8.6 Drehzahl vorwählen → Abb. H

Empfohlene Drehzahlen zum Bohren siehe Tabelle.

8.7 Ein-/Ausschalten

Einschalten, Drehzahl → Abb. A:

Schalterdrücker (13) drücken.

Zum Ausschalten Schalterdrücker loslassen.

Dauereinschaltung → Abb. A: Bei gedrücktem

Schalterdrücker (13) den Feststellknopf (12)

eindrücken und Schalterdrücker loslassen. Zum

Ausschalten Schalterdrücker (13) erneut drücken und dann loslassen.

Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der Hand gerissen wird.

Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

8.8 Werkzeugwechsel Schnellspann-Bohrfutter Futuro Top (6) → Abb. L

Werkzeug spannen: Die Hülse kräftig bis zum Anschlag drehen.

8.9 Werkzeugwechsel Schnellspann-Bohrfutter Plus (5) → Abb. J

Das nach dem Öffnen des Bohrfutters eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse ausgeschaltet.

Bei sehr fest geschlossenem Bohrfutter: Das Bohrfutter mit einem Gabelschlüssel am Bohrfutterkopf festhalten und Hülse kräftig in Pfeilrichtung -1- drehen.

Einsatzwerkzeug spannen:

• Einsatzwerkzeug -2- so tief wie möglich einsetzen.
• Mit der einen Hand den Haltering festhalten (ausstattungsabhängig)
• Hülse in Pfeilrichtung -3- drehen, bis der spürbare mechanische Widerstand überwunden ist.
• Achtung! Werkzeug ist jetzt noch nicht gespannt! So lange kräftig weiterdrehen (dabei muss es "klicken"), bis kein Weiterdrehen mehr möglich ist - erst jetzt ist das Werkzeug sicher gespannt.

Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

8.10 Werkzeugwechsel Zahnkranz-Bohrfutter

(4) → Abb. K

8.11 Bohrfutter abschrauben (zum Schrauben ohne Bohrfutter oder zur Verwendung mit Vorsatzgeräten) Abb. L, M, oder N

Hinweis für Abb. M, N: Durch leichten Schlag mit einem Gummihammer, wie gezeigt, öffnen und abschrauben.

Hinweis: Bei angebrachter Bit-Spannbuchse (Best.-Nr. 6.31281) wird der in den Innensechskant der Spindel eingesetzte Schrauber-Bit gehalten.

9. Reinigung, Wartung

Schnellspannbohrfutter reinigen: Nach längerem Gebrauch das Bohrfutter mit der Öffnung senkrecht nach unten halten und mehrmals ganz öffnen und schließen. Der angesammelte Staub fällt aus der Öffnung. Die regelmäßige Anwendung von Reinigungsspray an den Spannbacken und Spannbackenöffnungen wird empfohlen.

10. Störungsbeseitigung

Elektronik-Signalanzeige (10):

Schnelles Blinken - Wiederanlaufschutz (SBE 1000, SBE 1100 Plus)

Bei Spannungswiederkehr nach Netzausfall läuft die noch eingeschaltete Maschine aus Sicherheitsgründen nicht wieder von alleine an. Die Maschine aus- und wiedereinschalten.

Langsames Blinken - Kohlebürsten abgenutzt (SBE 1100 Plus)

Die Kohlebürsten sind fast vollständig abgenutzt. Bei vollständig abgenutzten Kohlebürsten schaltet die Maschine automatisch ab. Die Kohlebürsten beim Kundendienst wechseln lassen.

Dauerleuchten - Überlast (SBE 1100 Plus) Bei einer länger andauernden Überlastung der Maschine wird die Leistungsaufnahme begrenzt und dadurch eine weitere unzulässige Erwärmung des Motors vermieden.

11. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Zubehör sicher anbringen. Wird die Maschine in einem Halter betrieben: Die Maschine sicher

befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen.

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

12. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

13. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

14. Technische Daten

→ Abb. O. Änderungen im Sinne des technischen Fortschritts vorbehalten.

P1 = Nennaufnahme, P2 = Abgabeleistung, n1* = Leerlaufdrehzahl, n2* = Lastdrehzahl, Ø max = maximaler Bohrdurchmesser, s max = maximale Schlagzahl, b = Bohrfutter-Spannweite, G = Bohrspindelgewinde, H = Bohrspindel mit Innensechskant, m = Gewicht, D = Spannhalsdurchmesser

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

~ Wechselstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

• Energiereiche hochfrequente Störungen können Drehzahlschwankungen hervorrufen. Diese verschwinden wieder, sobald die Störungen abgeklungen sind.

A Emissionswerte

Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge

de DEUTSCH

kann die tatsächliche Belastung hoher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

a_{h, ID} = Schwingungsemissionswert (Schlagbohren in Beton) a_{h, D} = Schwingungsemissionswert (Bohren in Metall) K_{h, I D}, K_{h, D} = Unsicherheit (Schwingung) Typische A-bewertete Schallpegel: L pA = Schalldruckpegel LWA = Schallleistungspegel K DA , K_WA = Unsicherheit

Gehörschutz tragen!

Erklärung der Symbole:

Bohren/Bohrer

Schlagbohren

Bewegungsrichtung

Schrauben/Schrauber

Langsam

Schnell

13. Umweltschutz

14. Technische Daten

7.1 Montieren Sie den Zusatzhandgriff (2) → Bild B

Elektronikindikator (10):

Gewindeschneiden / Gewindeschneidwerkzeug

6. Gesamtansicht

Abbildung A

10. Fehlerbehebung
