Producttype	Klopboormachine
Merk	METABO
Model	SBE 1000
Voeding	Netstroom (230 V, 50/60 Hz typisch)
Opgenomen vermogen	1000 W (schatting op basis van model)
Beschermingsklasse	II (dubbele isolatie)
Stroomtype	Wisselstroom (AC)
Boorkop	Sleutelboorkop of automatische boorkop Futuro Plus/Top (afhankelijk van uitrusting)
Snelheidskeuzeschakelaar	Ja, 2 mechanische snelheden
Draairichtingschakelaar	Ja (links/rechts)
Extra handgreep	Ja, inbegrepen
Diepteaanslag	Ja
Hamerfunctie	Ja, instelbaar
Koppelbegrenzing	Ja, instelbaar (6 posities + stand zonder begrenzing)
Impulsfunctie	Ja, voor schroeven/losschroeven
Elektronische indicator	Bescherming tegen herstart (snel knipperen)
Veiligheidskoppeling	Metabo S-automatic
Continu loop	Ja, via knop
Gebruik	Boren zonder hameren (metaal, hout, kunststof), hamerboren (beton, steen), schroeven, draadtappen
Geluidsniveau	Draag gehoorbescherming (waarde niet gespecificeerd)
Onderhoud	Reiniging van de boorkop, vervanging van koolborstels door service
Accessoires	Gebruik uitsluitend Metabo accessoires
Reparaties	Door een specialist, neem contact op met de Metabo vertegenwoordiger

Veelgestelde vragen - SBE 1000 METABO

Hoe verwissel ik het gereedschap in de snelspanboorkop Futuro Top?

Draai de huls krachtig tot de aanslag om het gereedschap vast te zetten. Om te openen, draai in de tegenovergestelde richting. Als de boorkop te vast zit, houd de boorkop vast met een steeksleutel en draai in de richting van de pijl. Steek het gereedschap zo diep mogelijk in, houd de borgring indien aanwezig vast, en draai de huls in de richting van de pijl totdat de mechanische weerstand overwonnen is. Blijf krachtig draaien tot u een 'klik' hoort voor een controleerbare vastzetting.

Hoe stel ik de koppelbegrenzing in?

Gebruik het stelwieltje voor koppelbegrenzing (9) om een positie van 1 tot 6 te selecteren. 1 staat voor het laagste koppel, 6 voor het hoogste. De '+' positie schakelt de begrenzing uit (maximaal koppel voor boren). De 'Φ' positie activeert de impulsfunctie continu.

Hoe gebruik ik de hamerfunctie?

Gebruik de schuifschakelaar (7) om over te schakelen naar de hamermodus voor boren. Zorg ervoor dat de rotatie rechtsom is. Deze modus is geschikt voor beton, steen en soortgelijke materialen.

Wat te doen als de machine niet herstart na een stroomonderbreking?

De elektronische indicator knippert snel, wat wijst op herstartbeveiliging. Zet de machine uit (laat de trekker los) en start hem normaal opnieuw. Hij zal niet automatisch herstarten om veiligheidsredenen.

Hoe reinig ik de zelfspannende boorkop?

Na langdurig gebruik, houd de boorkop verticaal met de opening naar beneden, open hem volledig en sluit hem een paar keer om stof te laten vallen. Het wordt aanbevolen om regelmatig een reinigingsspray voor de spanbekken te gebruiken.

Wat is de betekenis van de elektronische indicator?

Een snel knipperen duidt op herstartbeveiliging na een stroomonderbreking. Voor het model SBE 1100 Plus duidt een langzaam knipperen op versleten koolborstels; voor de SBE 1000 is alleen het snel knipperen van toepassing.

Hoe selecteer ik de snelheid?

Gebruik de snelheidskeuzeschakelaar (1) alleen wanneer de machine stilstaat (kort aan-uit cycli). Hiermee kunt u kiezen tussen twee snelheidsbereiken.

Hoe gebruik ik de extra handgreep correct?

Gebruik altijd de meegeleverde extra handgreep. Monteer deze stevig door hem goed vast te schroeven (zie afb. B). Het biedt betere controle en vermindert het risico op letsel bij controleverlies.

Welke accessoires kan ik gebruiken met de SBE 1000 boormachine?

Gebruik uitsluitend accessoires van Metabo die voldoen aan de eisen en gegevens in de handleiding. Monteer accessoires correct. Voor gebruik in een houder, bevestig de machine correct. Zie het volledige programma op www.metabo.com of de hoofdcatalogus.

Hoe onderhoud ik de boormachine?

Koppel voor onderhoud altijd de stroomkabel los. Reinig regelmatig de boorkop. Versleten koolborstels moeten worden vervangen door de klantenservice. Neem voor reparaties contact op met een specialist of de Metabo vertegenwoordiger.

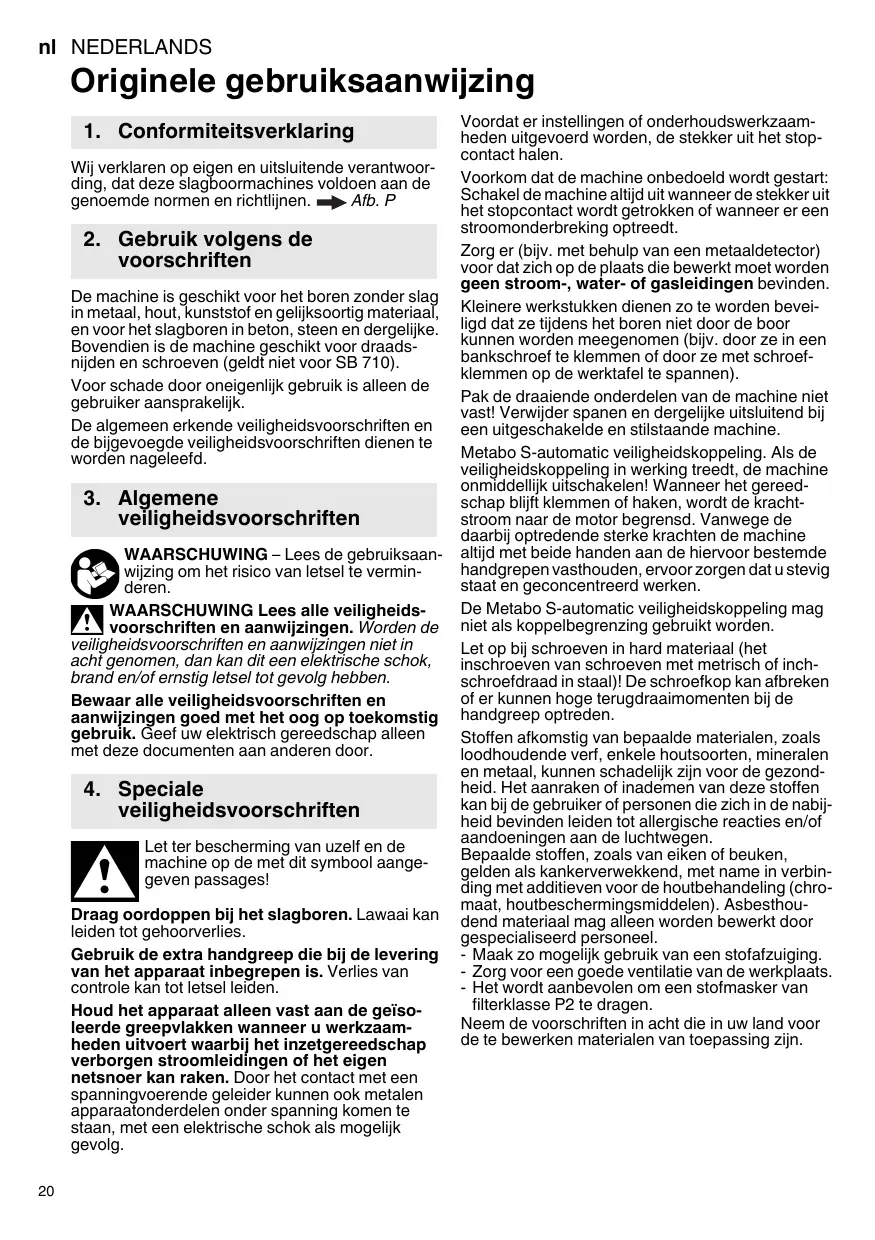

GEBRUIKSAANWIJZING SBE 1000 METABO

Originele gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen verantwoordelijkheid dat deze slagboormachines voldoen aan de genoemde normen en richtlijnen. → Afb. P

2. Gebruik volgens de voorschriften

De machine is geschikt voor het boren zonder slag in metaal, hout, kunststof en gelijksoortig materiaal, en voor het slagboren in beton, steen en dergelijke. Bovendien is de machine geschikt voor draadsnijden en schroeven (geldt niet voor SB 710).

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de

veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbool aangegeven passages!

Draag oordoppen bij het slagboren. Lawaai kan leiden tot gehoorverlies.

Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is. Verlies van controle kan tot letsel leiden.

Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken. Door het contact met een spanningvoerende geleider kunnen ook metalen apparaatonderdelen onder spanning komen te staan, met een elektrische schok als mogelijk gevolg.

Voordat er instellingen of onderhoudswerkzaamheden uitgevoerd worden, de stekker uit het stopcontact halen.

Voorkom dat de machine onbedoeld wordt gestart: Schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt gaat worden geen stroom-, water- of gasleidingen bevinden.

Kleinere werkstukken dienen zo te worden beveiligd dat ze tijdens het boren niet door de boor kunnen worden meegenomen (bijv. door ze in een bankschroef te klemmen of door ze met schroefklemmen op de werktafel te spannen).

Pak de draaiende onderdelen van de machine niet vast! Verwijder spanen en dergelijke uitsluitend bij een uitgeschakelde en stilstaande machine.

Metabo S-automatic veiligheidskoppeling. Als de veiligheidskoppeling in werking treedt, de machine onmiddellijk uitschakelen! Wanneer het gereedschap blijft klemmen of haken, wordt de krachtstroom naar de motor begrensd. Vanwege de daarbij optredende sterke krachten de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

De Metabo S-automatic veiligheidskoppeling mag niet als koppelbegrenzing gebruikt worden.

Let op bij schroeven in hard materiaal (het inschroeven van schroeven met metrische of inch-schroefdraad in staal)! De schroefkop kan afbreken of er kunnen hoge terugdraaimomenten bij de handgreep optreden.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door gespecialiseerd personeel.

• Maak zo mogelijk gebruik van een stofafzuiging.
• Zorg voor een goede ventilatie van de werkplaats.
• Het wordt aanbevolen om een stofmasker van filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn.

5. Afbeeldingen

De afbeeldingen vindt u aan het begin van de gebruiksaanwijzing.

Draadsnijden / Draadsnijder

6. Overzicht

Afb. A 1 Schakelknop voor trapkeuze 2 Extra creep / extra creep met trillingsdemping * 3 Boardiepteaanslag 4 Tandkransboorhouser 5 Snelspanboorhouser Futuro Plus 6 Snelspanboorhouser Futuro Top 7 Schuifschakelaar (boren/slagboren) 8 Stelwiel voor toerentalinstelling * 9 Stelwiel voor koppelbegrenzing en impulsfunctie 0 Elektronische signaalindicatie 11 Draairichtingschakelaar 12 Vergrendelknop voor continu-inschakeling 13 Drukschakelaar * afhankelijk van de uitvoering

7. Inbedrijfstelling

! Controleer alvorens het apparaat in gebruik te nemen of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van het elektriciteitsnet.

! Om een goede bevestiging van de boorhouser te garanderen: Na de eerste keer boren (rechtsloop) de borgschroef in de boorhouser (indien aanwezig, afhankelijk van model) stevig vastzetten met een schroevendraaier. Let op: linkse schroefdraad!

7.1 Extra handgreep (2) monteren → Afb. B

! Om veiligheidsredenen altijd de meegeleverde extra handgreep gebruiken.

De extra handgreep krachtig vastdraaien.

8. Gebruik

8.1 Boardiepteaanslag instellen → Afb.C 8.2 Draairichting, transportbeveiliging (inschakelblokkering) instellen → Afb.D

Draairichtingschakelaar (11) alleen gebruiken wanneer de motor stilstaat.

8.3 Boren, slagboren instellen → Afb. E

Slagboren en boren alleen bij rechtsloop.

8.4 Versnelling kiezen → Afb. F Schakelknop (1) alleen bij uitlopende machine omschakelen (even in-/uitschakelen).

8.5 Koppelbegrenzing, impulsfunctie instellen → Afb. G

Stand 1-6: Bij het bereiken van het ingestelde koppelmoment komt de motor tot stilstand.

1 = laag koppelmoment 6 = hoog koppelmoment + = geen koppelbegrenzing (max. koppelmoment, om te boren) Ψ = Impulsfunctie continu ingeschakeld (om vastzittende schroeven gemakkelijk in en uit te draaien, zelfs bij beschadigde schroefkoppen. Om zonder centeren zuiver aan te boren, of het nu om tegels, aluminium of ander materiaal gaat.)

8.6 Toerental vooraf instellen → Afb. H

Zie tabel voor aanbevolen toerentallen voor het boren.

8.7 In-/uitschakelen

Inschakelen, toerental → Afb. A: Drukschakelaar (13) indrukken.

Om de machine uit te schakelen de drukschakelaar loslaten.

Continu-inschakeling → Afb. A: Bij ingedrukte drukschakelaar (13) de vergrendelknop (12) indrukken en de drukschakelaar loslaten. Om de machine uit te schakelen de drukschakelaar (13) opnieuw indrukken en weer loslaten.

! Bij de continu-inschakeling loopt de machine verder wanneer hij uit de hand worden getrokken. Daarom de machine altijd met beide handen bij de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

8.8 Gereedschapwisseling snelspan-boorkop Futuro Top (6) → Afb. I

Gereedschap spannen: De huls krachtig tot aan de aanslag draaien.

8.9 Gereedschapwisseling snelspan-boorkop Plus (5) → Afb. J

Het geratel dat eventueel hoorbaar is bij het openen van de boorkop (afhankelijk van het gebruik), wordt verholpen door de huls in tegengestelde richting te draaien.

Bij zeer vast gesloten boorkop: De boorkop met een steeksleutel aan de boorkopkop vasthouden en de huls met kracht in de richting van pijl 1 draaien.

Inzetgereedschap spannen:

• Inzetgereedschap -2- zo diep mogelijk inbrengen.
• Met de ene hand de borgring vasthouden (afhankelijk van uitvoering).

• De huls in de richting van de pijl -3- draaien tot er geen merkbare mechanische weerstand is.
• Let op! Het gereedschap is nu nog niet gespannen! Met kracht verder draaien (hierbij moeten "klikken" hoorbaar zijn), tot verder draaien niet meer mogelijk is - pas dan is het gereedschap veilig gespannen.

Bij een zachte gereedschapsschacht moet eventueel na een korte boortijd worden nagespannen.

8.10 Gereedschapwisseling tandkrans-boorkop (4) → Afb. K

8.11 Boorkop afschroeven (voor het schroeven zonder boorkop of het gebruik met aanzetstukken) → Afb. L, M of N

Aanwijzing voor Afb. M en N: Door een lichte klap met een rubberen hamer, zoals aangegeven, losmaken en afschroeven.

Aanwijzing: Bij een gemonteerde bit-spanbus (Bestelnr. 6.31281) worden de schroefmachine-bits in de binnenzeskant van de spindel gehouden.

9. Reiniging, onderhoud

Snelspanboorhouserinigen:

Na langer gebruik de boorhouser met de opening loodrecht naar beneden houden en meerdere keren helemaal openen en sluiten. Het verzamelde stof valt uit de opening. Het wordt aanbevolen de klembekken en de klembekopeningen regelmatig met reinigingsspray te behandelen.

10. Storingen verhelpen

Elektronische signaalindicatie (10):

Snel knipperen - herstartbeveiliging (SBE 1000, SBE 1100 Plus)

Bij terugkeer van de spanning, nadat deze is uitgevallen, start de nog ingeschakelde machine uit veiligheidsoverwegingen niet uit zichzelf. De machine uit- en weer inschakelen.

Langzaam knipperen - de koolborstels zijn versleten (SBE 1100 Plus)

De koolborstels zijn nagenoeg volledig versleten.

Bij volledig versleten koolborstels stopt de machine automatisch. De koolborstels bij de klantenservice laten vervangen.

Continu branden - overbelasting (SBE 1100 Plus) Bij een langer aanhoudende overbelasting van de machine wordt het opgenomen vermogen van de machine begrensd, waardoor een verdere ontoelaatbare verwarming van de motor wordt voorkomen.

11. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed bevestigen. Verlies van controle kan tot letsel leiden.

Compleet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd moet worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG en de vertaling hiervan in de nationale wetgeving moeten oude elektrische apparaten worden ingezameld en op milieuvriendelijke wijze worden afgevoerd.

→ Afb. O. Wijzigingen in verband met technische ontwikkelingen voorbehouden.

P1 = nominaal opgenomen vermogen, P2 = afgegeven vermogen, n1 = nullastoerental, n2* = belast toerental, Ø max = maximale boordiameter, s max = maximale slagfrequentie, b = spanwijdte boorhouder, G = boorspildraad, H = boorspil met binnenzeskant, m = gewicht, D = spanhalsdiameter

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II, ~ Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).

• Energierijke hoogfrequente storingen kunnen schommelingen in het toerental veroorzaken. Deze verdwijnen zodra de storingen afnemen.

A

Emissiewaarden

Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745: a h,ID = trillingsemissiewaarde (slagboren in beton) a h,D = trillingsemissiewaarde (boren in metaal) K h,ID, K h,D = onzekerheid (trilling)

Karakteristiek A-gekwalificeerd geluidsniveau:

Draag gehoorbescherming!
