SBE 1000 - Trapano a percussione METABO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano a percussione
Marca	METABO
Modello	SBE 1000
Alimentazione	Rete (230 V, 50/60 Hz tipico)
Potenza assorbita	1000 W (stima dal modello)
Classe di protezione	II (doppio isolamento)
Tipo di corrente	Alternata (AC)
Mandrino	Mandrino a chiave o mandrino automatico Futuro Plus/Top (secondo dotazione)
Selettore di velocità	Sì, 2 velocità meccaniche
Interruttore senso di rotazione	Sì (sinistra/destra)
Impugnatura supplementare	Sì, inclusa
Arresto di profondità	Sì
Funzione percussione	Sì, regolabile
Limitazione della coppia	Sì, regolabile (6 posizioni + marcia senza limitazione)
Funzione impulso	Sì, per avvitare/svitare
Indicatore elettronico	Protezione contro riavvio (lampeggio rapido)
Disinnesto di sicurezza	Metabo S-automatic
Marcia continua	Sì, tramite pulsante
Utilizzo	Foratura senza percussione (metallo, legno, plastica), foratura con percussione (cemento, pietra), avvitatura, filettatura
Livello sonoro	Indossare una cuffia antirumore (valore non specificato)
Manutenzione	Pulizia del mandrino, sostituzione delle spazzole da parte dell'assistenza
Accessori	Utilizzare solo accessori Metabo
Riparazioni	Da un specialista, contattare il rappresentante Metabo

Domande frequenti - SBE 1000 METABO

Come cambiare l'utensile sul mandrino a serraggio rapido Futuro Top ?

Ruotare vigorosamente il manicotto fino a fine corsa per serrare l'utensile. Per aprire, ruotare in senso contrario. Se il mandrino è fortemente serrato, trattenere il mandrino con una chiave a forchetta e ruotare nel senso della freccia. Inserire l'utensile da lavoro il più profondamente possibile, trattenere l'anello di tenuta se presente, quindi ruotare il manicotto nel senso della freccia finché la resistenza meccanica non viene superata. Continuare a ruotare con forza fino a sentire un 'clic' per un serraggio verificabile.

Come regolare la limitazione della coppia ?

Utilizzare la rotella di limitazione della coppia (9) per selezionare una posizione da 1 a 6. 1 corrisponde alla coppia più bassa, 6 a quella più alta. La posizione '+' elimina la limitazione (coppia massima per la foratura). La posizione 'Φ' attiva la funzione impulso in continuo.

Come utilizzare la funzione percussione ?

Utilizzare l'interruttore scorrevole (7) per passare alla modalità foratura con percussione. Assicurarsi che la rotazione sia a destra. Questa modalità è adatta per cemento, pietra e materiali simili.

Cosa fare se la macchina non riparte dopo un'interruzione di corrente ?

L'indicatore elettronico lampeggia rapidamente, indicando la protezione contro il riavvio. Arrestare la macchina (rilasciare il grilletto) e riavviarla normalmente. Non ripartirà automaticamente per motivi di sicurezza.

Come pulire il mandrino autoserrante ?

Dopo un uso prolungato, tenere il mandrino verticalmente, apertura verso il basso, aprirlo completamente e richiuderlo più volte per far cadere la polvere. Si consiglia di utilizzare regolarmente uno spray detergente per le ganasce di serraggio.

Qual è il significato dell'indicatore elettronico ?

Un lampeggio rapido indica una protezione contro il riavvio dopo un'interruzione di corrente. Per il modello SBE 1100 Plus, un lampeggio lento indica spazzole usurate; per il SBE 1000, è applicabile solo il lampeggio rapido.

Come selezionare la velocità ?

Utilizzare il selettore di velocità (1) solo quando la macchina è ferma (breve ciclo di accensione/spegnimento). Permette di scegliere tra due gamme di velocità.

Come utilizzare correttamente l'impugnatura supplementare ?

Utilizzare sempre l'impugnatura supplementare fornita. Montarla saldamente avvitandola saldamente (vedere fig. B). Consente un migliore controllo e riduce i rischi di lesioni in caso di perdita di controllo.

Quali accessori posso utilizzare con il trapano SBE 1000 ?

Utilizzare esclusivamente accessori Metabo conformi ai requisiti e ai dati del manuale. Montare correttamente gli accessori. Per un utilizzo su supporto, fissare correttamente la macchina. Consultare il programma completo su www.metabo.com o il catalogo principale.

Come mantenere il trapano ?

Prima di qualsiasi operazione di manutenzione, scollegare il cavo di alimentazione. Pulire regolarmente il mandrino. Le spazzole usurate devono essere sostituite dal servizio post-vendita. Per qualsiasi riparazione, contattare uno specialista o il rappresentante Metabo.

MANUALE UTENTE SBE 1000 METABO

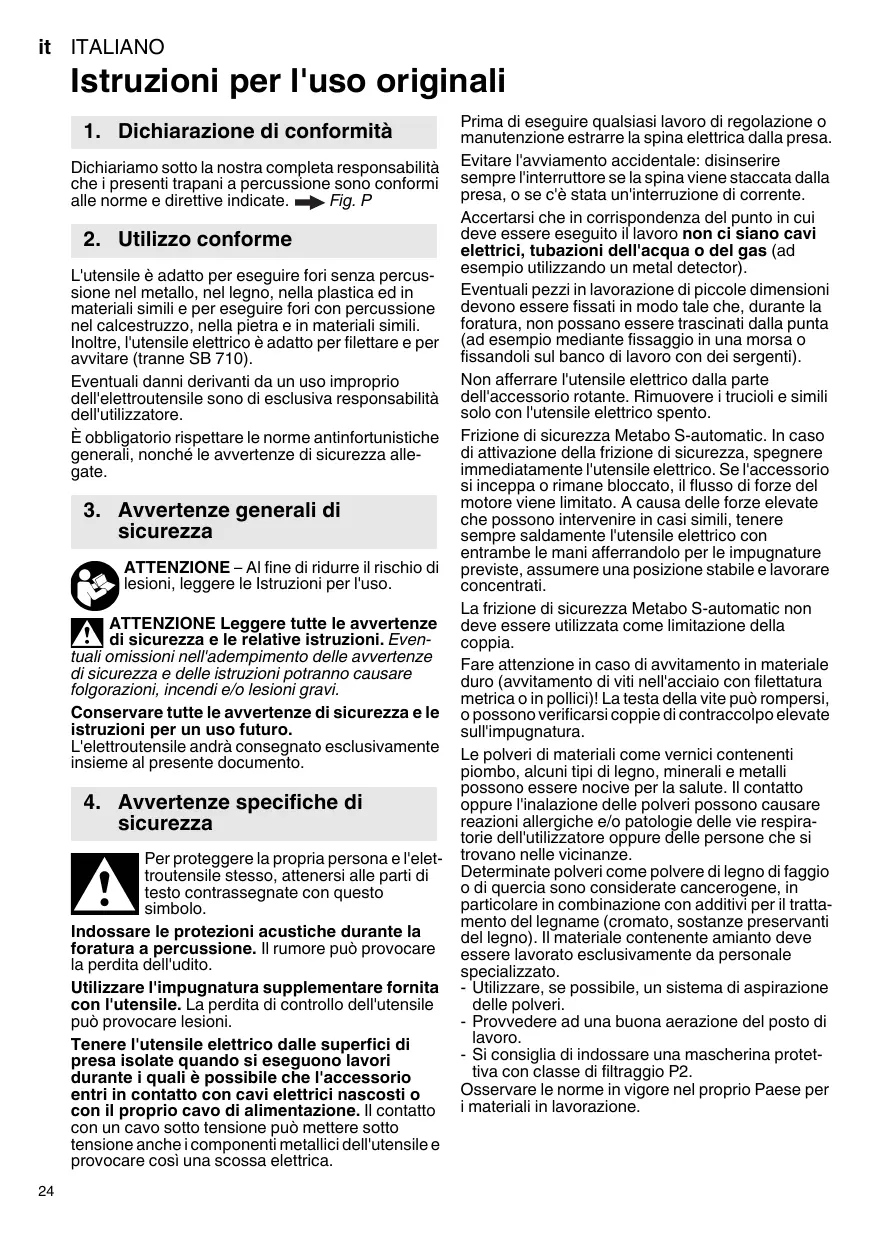

Istruzioni per l'uso originali

1. Dichiarazione di conformità

Dichiariamo con piena responsabilità che i presenti trapani a percussione sono conformi alle norme e direttive indicate. → Fig. P

2. Utilizzo conforme

L'utensile è adatto per eseguire fori a percussione nel metallo, nel legno, nella plastica ed in materiali simili e per eseguire fori con percussione nel calcestruzzo, nella pietra e in materiali simili. Inoltre, l'utensile elettrico è adatto per filettare e per avvitare (tranne SB 710).

Eventuali danni derivanti da un uso improprio dell'elettroutensile sono di esclusiva responsabilità dell'utilizzatore.

È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza allegate.

3. Avvertenze generali di sicurezza

ATTENZIONE - Al fine di ridurre il rischio di lesioni, leggere le Istruzioni per l'uso.

ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Even-

tuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare folgorazioni, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.

4. Avvertenze specifiche di sicurezza

Per proteggere la propria persona e l'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo.

Indossare le protezioni acustiche durante la foratura a percussione. Il rumore può provocare la perdita dell'udito.

Utilizzare l'impugnatura supplementare fornita con l'utensile. La perdita di controllo dell'utensile può provocare lesioni.

Tenere l'utensile elettrico dalle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'accessorio entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'utensile e provocare una scossa elettrica.

Prima di eseguire qualsiasi lavoro di regolazione o manutenzione, estrarre la spina elettrica dalla presa.

Evitare l'avviamento accidentale: disinserire sempre l'interruttore se la spina viene staccata dalla presa, o se c'è stata un'interruzione di corrente.

Accertarsi che in corrispondenza del punto in cui deve essere eseguito il lavoro non ci siano cavi elettrici, tubazioni dell'acqua o del gas (ad esempio utilizzando un metal detector).

Eventuali pezzi in lavorazione di piccole dimensioni devono essere fissati in modo tale che, durante la foratura, non possano essere trascinati dalla punta (ad esempio mediante fissaggio in una morsa o fissandoli sul banco di lavoro con dei morsetti).

Non afferrare l'utensile elettrico alla parte dell'accessorio rotante. Rimuovere i trucioli e simili solo con l'utensile elettrico spento.

Frizione di sicurezza Metabo S-automatic. In caso di attivazione della frizione di sicurezza, spegnere immediatamente l'utensile elettrico. Se l'accessorio si inceppa o rimane bloccato, il flusso di forze del motore viene limitato. A causa delle forze elevate che possono intervenire in casi simili, tenere sempre saldamente l'utensile elettrico con entrambe le mani afferrandolo per le impugnature previste, assumere una posizione stabile e lavorare concentrati.

La frizione di sicurezza Metabo S-automatic non deve essere utilizzata come limitazione della coppia.

Fare attenzione in caso di avvitamento in materiale duro (avvitamento di viti nell'acciaio con filettatura metrica o in pollici)! La testa della vite può rompersi, o possono verificarsi colpi di contraccolpo elevati sull'impugnatura.

Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o patologie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in particolare in combinazione con additivi per il trattamento del legname (cromato, sostanze preservanti del legno). Il materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare, se possibile, un sistema di aspirazione delle polveri.
• Provvedere ad una buona aerazione del posto di lavoro.
• Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel proprio Paese per i materiali in lavorazione.

5. Figure

Le figure sono riportate all'inizio delle istruzioni per l'uso.

Spiegazione dei simboli:

Foratura / Punta

Foratura a percussione

Direzione di movimento

Avvitatura / Vite

Funzionamento lento

Funzionamento veloce

Filettatura / maschiatrice

6. Panorama generale

→Fig. A

1 Interruttore per la selezione della velocità 2 Impugnatura supplementare / Impugnatura supplementare con ammortizzazione delle vibrazioni 3 Asta di profondità 4 Mandrino a cremagliera 5 Mandrino a chiusura rapida Futuro Plus 6 Mandrino a chiusura rapida Futuro Top 7 Interruttore a cursore (foratura/foratura con percussione) 8 Rotellina di regolazione per preselezione del numero giri * 9 Rotellina di regolazione per limitazione della coppia e funzionamento ad impulsi 10 Indicatore di segnalazione elettronico * 11 Commutatore del senso di rotazione * 12 Pulsante di bloccaggio per funzionamento in modo continuo 13 Pulsante interruttore * in funzione della dotazione

7. Messa in funzione

Prima della messa in funzione, verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione. ! Per garantire la tenuta sicura del mandrino: dopo la prima foratura (rotazione destrorsa) serrare con forza con un cacciavite la vite di sicurezza all'interno del mandrino (qualora presente/in funzione del modello). Attenzione filettatura sinistrorsa!

7.1 Montaggio impugnatura supplementare (2) → Fig. B

Per motivi di sicurezza, utilizzare sempre l'impugnatura supplementare in dotazione.

Mediante rotazione, serrare con forza l'impugnatura supplementare.

8. Utilizzo

8.1 Regolazione dell'asta di profondità di foratura → Fig. C 8.2 Regolazione del senso di rotazione e della sicurezza per il trasporto (blocco accensione) → Fig. D

! Azionare il commutatore del senso di rotazione (11) solo a motore fermo.

8.3 Regolazione foratura, foratura a percussione → Fig. E

Foratura a percussione e foratura eseguibili solo con rotazione destrorsa.

8.4 Selezione della velocità → Fig. F

Azionare l'interruttore (1) solo con l'arresto graduale della macchina (inserire/disinserire brevemente).

8.5 Regolazione della limitazione di coppia e funzionamento ad impulsi → Fig. G

Posizione 1-6: una volta raggiunta la coppia preselezionata, il motore si arresta.

1 = coppia di serraggio bassa 6 = coppia di serraggio elevata + = nessuna limitazione della coppia (coppia di serraggio max., per foratura) = funzionamento ad impulsi costantemente attenuato (per avvitare/svitare facilmente viti bloccate, anche nel caso in cui la testa della vite risulti danneggiata. Per iniziare a forare piastrelle, alluminio o altri materiali in modo pulito senza dover preforare.)

8.6 Preselezione del numero di giri → Fig. H

Numeri di giri raccomandati per la foratura, vedere tabella.

8.7 Attivazione/disattivazione

Accensione, numero di giri → Fig. A: premere il pulsante interruttore (13).

Per spegnerlo, lasciare il pulsante interruttore.

Funzionamento continuo → Fig. A: tenendo premuto il pulsante interruttore (13), premere il pulsante di bloccaggio (12) e quindi rilasciare il pulsante interruttore. Per disattivarlo, premere nuovamente il pulsante interruttore (13), quindi rilasciarlo.

Con il funzionamento continuo, la macchina continua a funzionare anche se si lascia la presa. Pertanto, tenere sempre saldamente la macchina con entrambe le mani afferrandola per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro.

8.8 Sostituzione dell'utensile mandrino a chiusura rapida Futuro Top (6) → Fig. I

Serrare l'utensile: ruotare la boccola con forza sino a battuta.

8.9 Sostituzione dell'utensile mandrino a chiusura rapida Plus (5) → Fig. J

Una volta aperto il mandrino, il rumore che eventualmente si può sentire (provocato dal funzionamento) verrà annullato ruotando la bussola in senso contrario.

Nel caso di mandrini chiusi in modo particolarmente stretto: tenere fermo il mandrino con una chiave fissa nella testa del mandrino e ruotare con forza la bussola nel senso indicato dalla freccia -1-.

Fissaggio dell'accessorio:

• Inserire l'utensile -2- alla massima profondità possibile.
• Con una mano, tenere fermo l'anello di tenuta (a seconda della dotazione)
• Ruotare la boccola in direzione della freccia -3-, fino a quando la percettibile resistenza meccanica non sia stata superata.
• Attenzione! A questo punto l'utensile non è ancora fissato! Continuare a ruotare con forza la bussola (deve fare "clic"), fino a quando non sia più possibile alcuna rotazione; solo a questo punto l'utensile è bloccato in modo sicuro.

Eventualmente, in caso di codolo dell'utensile morbido, serrare nuovamente dopo un breve periodo di foratura.

8.10 Sostituzione dell'utensile mandrino a cremagliera (4) → Fig. K

8.11 Svitare il mandrino (per avvitare senza mandrino oppure per utilizzare l'attrezzo con altri dispositivi) → Fig. L, M o N

Avvertenza per le fig. M, N: assestando un leggero colpo con un martello di gomma, come indicato, allentare e svitare.

Avvertenza: con la bussola di serraggio bit applicata (Numero ordine 6.31281) viene tenuto il bit di avvitamento inserto nell'esagono incassato del mandrino.

9. Pulizia, manutenzione

Pulizia del mandrino a chiusura rapida:

Dopo un uso prolungato, tenere il mandrino in verticale con l'apertura verso il basso e aprirlo e chiuderlo completamente più volte. La polvere accumulata all'interno cade dall'apertura. Si consiglia l'uso regolare di spray detergente sulle ganasce e sulle relative aperture.

10. Eliminazione dei guasti

Indicatore di segnalazione elettronico (10):

Lampeggiamento rapido - protezione antiavviamento

(SBE 1000, SBE 1100 Plus)

In caso di ristabilimento della tensione dopo un black-out, per motivi di sicurezza, l'utensile elettrico - anche se ora inserito - non si rimetterà automaticamente in funzione. Disinserire e reinserire la macchina.

Lampeggiamento lento - spazzole di carbone usurate

(SBE 1100 Plus)

Le spazzole di carbone sono quasi completamente consumate. Con le spazzole di carbone completamente consumate, l'utensile elettrico si spegne automaticamente. Far sostituire le spazzole di carbone dal Servizio clienti.

Accensione continua - sovraccarico

(SBE 1100 Plus)

In caso di sovraccarico prolungato dell'utensile elettrico, l'assorbimento di potenza dell'utensile viene limitato, evitando in questo modo un ulteriore surriscaldamento non tollerabile del motore.

11. Accessori

Utilizzare esclusivamente accessori originali Metabo.

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.

Applicare gli accessori in modo sicuro. Se la macchina viene azionata all'interno di un supporto: fissare saldamente la macchina. La perdita di controllo dell'utensile può provocare lesioni.

Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo principale.

12. Riparazione

Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettricisti specializzati.

Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

13. Tutela dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di utensili fuori servizio, confezioni ed accessori.

Solo per i Paesi UE: non smaltire gli elettroutensili con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della

Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.

14. Dati tecnici

→ Fig. O. Con riserva di modifiche ai fini del miglioramento tecnologico.

P1 = Assorbimento nominale

P2 = Potenza erogata

n1* = Numero di giri a vuoto

n₂^* = Numero di giri sotto carico

max = Diametro di foratura max.

s max = Numero di percussioni max.

b = Apertura mandrino

G = Filettatura alberino

H = Alberino con attacco esagonale interno

m = Peso

D = Diametro del collare di serraggio

Valori rilevati secondo EN 60745.

Utensile in classe di protezione II

~ Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).

• Eventuali oscillazioni ad alta energia ed alta frequenza possono provocare oscillazioni nel numero di giri. Queste oscillazioni scompaiono non appena si neutralizzano i disturbi.

Valori di emissione

Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad es. di carattere organizzativo.

Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745:

a_h, ID = Valore di emissione di vibrazioni (foratura a percussione nel calcestruzzo)

a_h, D = Valore di emissione di vibrazioni (foratura nel metallo)

K_h, ID, K_h, D = Grado d'incertezza (vibrazioni)

Livello sonoro classe A tipico:

L_pA = Livello di pressione acustica

LWA = Livello di potenza sonora

KDA, KWA = Grado d'incertezza

! Indossare protezioni acustiche.

Manuale originale
