SBE 1000 - Iskuporakone METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Iskuporakone
Merkki	METABO
Malli	SBE 1000
Virtalähde	Verkko (230 V, 50/60 Hz tyypillinen)
Ottoteho	1000 W (arvio mallin perusteella)
Suojausluokka	II (kaksoiseristys)
Virran tyyppi	Vaihtovirta (AC)
Istukka	Avainistukka tai automaatti-istukka Futuro Plus/Top (varustelusta riippuen)
Nopeuden valitsin	Kyllä, 2 mekaanista nopeutta
Pyörimissuunnan kytkin	Kyllä (vasen/oikea)
Lisäkahva	Kyllä, mukana
Syvyydenrajoitin	Kyllä
Iskutoiminto	Kyllä, säädettävä
Vääntömomentin rajoitus	Kyllä, säädettävä (6 asentoa + toiminta ilman rajoitusta)
Impulssitoiminto	Kyllä, ruuvaukseen/irrotukseen
Elektroninen merkkivalo	Uudelleenkäynnistyksen esto (nopea vilkkuminen)
Turvakytkin	Metabo S-automatic
Jatkuva käynti	Kyllä, painikkeella
Käyttö	Poraus ilman iskua (metalli, puu, muovi), poraus iskulla (betoni, kivi), ruuvaus, kierteitys
Äänitaso	Käytä kuulosuojaimia (arvoa ei ilmoitettu)
Huolto	Istukan puhdistus, hiiliharjojen vaihto huoltopalvelun toimesta
Tarvikkeet	Käytä vain Metabo-tarvikkeita
Korjaukset	Ammattilaisen toimesta, ota yhteyttä Metabo-edustajaan

Usein kysytyt kysymykset - SBE 1000 METABO

Kuinka vaihdan työkalun pikaistukassa Futuro Top?

Kierrä holkkia voimakkaasti vastukseen asti työkalun kiristämiseksi. Avaa kiertämällä vastakkaiseen suuntaan. Jos istukka on tiukasti kiinni, pidä istukasta haarukka-avaimella ja kierrä nuolen suuntaan. Työnnä työkalu niin syvälle kuin mahdollista, pidä kiinni mahdollisesta pidätysrenkaasta, ja kierrä holkkia nuolen suuntaan, kunnes mekaaninen vastus on voitettu. Jatka kiertämistä voimakkaasti, kunnes kuuluu 'naksahdus' todentettavissa olevasta kiristyksestä.

Kuinka säädän vääntömomentin rajoitusta?

Käytä vääntömomentin rajoituksen säätöpyörää (9) valitaksesi asento 1–6. 1 vastaa pienintä vääntömomenttia, 6 suurinta. Asento '+' poistaa rajoituksen (maksimivääntö poraukseen). Asento 'Φ' aktivoi impulssitoiminnon jatkuvasti.

Kuinka käytän iskutoimintoa?

Käytä liukukytkintä (7) siirtyäksesi iskuporausmoodiin. Varmista, että pyörimissuunta on oikea. Tämä tila sopii betoniin, kiveen ja vastaaviin materiaaleihin.

Mitä tehdä, jos kone ei käynnisty uudelleen sähkökatkon jälkeen?

Elektroninen merkkivalo vilkkuu nopeasti, mikä osoittaa uudelleenkäynnistyksen estoa. Pysäytä kone (vapauta liipaisin) ja käynnistä se uudelleen normaalisti. Se ei käynnisty automaattisesti turvallisuussyistä.

Kuinka puhdistan itsekiinnittyvän istukan?

Pitkäaikaisen käytön jälkeen pidä istukkaa pystysuunnassa, aukko alaspäin, avaa se kokonaan ja sulje se useita kertoja pölyn pudottamiseksi. On suositeltavaa käyttää säännöllisesti puhdistussuihketta kiristysleukojen puhdistukseen.

Mitä elektroninen merkkivalo tarkoittaa?

Nopea vilkkuminen osoittaa uudelleenkäynnistyksen estoa sähkökatkon jälkeen. Mallissa SBE 1100 Plus hidas vilkkuminen osoittaa kuluneita hiiliharjoja; SBE 1000:ssa vain nopea vilkkuminen on voimassa.

Kuinka valitsen nopeuden?

Käytä nopeuden valitsinta (1) vain, kun kone on pysäytettynä (lyhyt käynnistys/pysäytysjakso). Sen avulla voit valita kahden nopeusalueen välillä.

Kuinka käytän lisäkahvaa oikein?

Käytä aina mukana toimitettua lisäkahvaa. Asenna se tukevasti kiristämällä se tiukasti (katso kuva B). Se parantaa hallintaa ja vähentää loukkaantumisriskiä hallinnan menetyksen sattuessa.

Mitä tarvikkeita voin käyttää porakoneen SBE 1000 kanssa?

Käytä yksinomaan Metabo-tarvikkeita, jotka täyttävät ohjeen vaatimukset ja tiedot. Asenna tarvikkeet oikein. Jos käytät tukea, kiinnitä kone oikein. Katso koko ohjelma osoitteesta www.metabo.com tai pääluettelosta.

Kuinka huollan porakoneen?

Ennen huoltotoimenpiteitä irrota virtajohto. Puhdista istukka säännöllisesti. Kuluneet hiiliharjat on vaihdettava huoltopalvelun toimesta. Kaikki korjaukset on annettava ammattilaisen tai Metabo-edustajan tehtäväksi.

KÄYTTÖOHJE SBE 1000 METABO

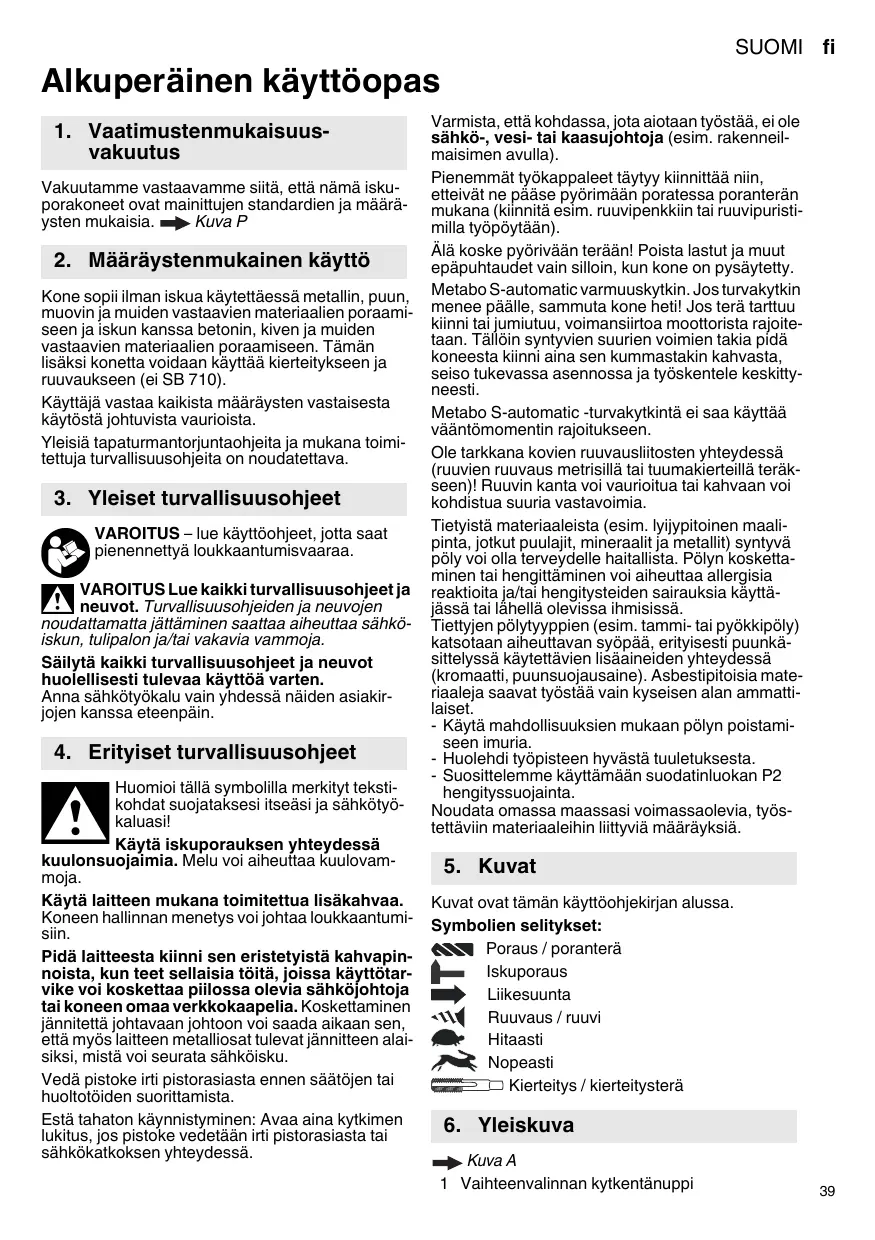

Alkuperäinen käyttöopas

1. Vaatimustenmukaisuusvakuutus

Vakuutamme vastaavamme siitä, että nämä iskuporakoneet ovat mainittujen standardien ja määräysten mukaisia. → Kuva P

2. Määräystenmukainen käyttö

Kone sopii ilman iskua käytettäessä metallin, puun, muovin ja muiden vastaavien materiaalien poraamiseen ja iskun kanssa betonin, kiven ja muiden vastaavien materiaalien poraamiseen. Tämän lisäksi konetta voidaan käyttää kierteitykseen ja ruuvaukseen (ei SB 710).

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS - lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Anna sähkötyökalu vain yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

Käytä iskuporauksen yhteydessä

kuulonsuojaimia. Melu voi aiheuttaa kuulovammoja.

Käytä laitteen mukana toimitettua lisäkahvaa.

Koneen hallinnan menetys voi johtaa loukkaantumisiin.

Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai koneen omaa verkkokaapelia. Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista.

Estä tahaton käynnistyminen: Avaa aina kytkimen lukitus, jos pistoke vedetään irti pistorasiasta tai sähkökatkoksen yhteydessä.

Varmista, että kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. rakennetunnistimen avulla).

Pienemmät työkappaleet täytyy kiinnittää niin, etteivät ne pääse pyörimään poratessa poranterän mukana (kiinnitä esim. ruuvipenkkiin tai ruuvipuristimilla työpöytään).

Älä koske pyörivään terään! Poista lastut ja muut epäpuhtaudet vain silloin, kun kone on pysäytetty.

Metabo S-automatic varmuuskytkin. Jos turvakytkin menee päälle, sammuta kone heti! Jos terä tarttuu kiinni tai jumiutuu, voimansiirtoa moottorista rajoitetaan. Tällöin syntyvien suurien voimien takia pidä koneesta kiinni aina sen kummastakin kahvasta, seiso tukevassa asennossa ja työskentele keskittyneesti.

Metabo S-automatic -turvakytkintä ei saa käyttää vääntömomentin rajoitukseen.

Ole tarkkana kovien ruuvausliitosten yhteydessä (ruuvien ruuvaus metrisillä tai tuumakierteillä teräkseen!) Ruuvin kanta voi vaurioitua tai kahvaan voi kohdistua suuria vastavoimia.

Tietyistä materiaaleista (esim. lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit) syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä.

Tiettyjen pölytyyppien (esim. tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset.

• Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria.
• Huolehdi työpisteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta.

Noudata omassa maassasi voimassa olevia, työstettäviin materiaaleihin liittyviä määräyksiä.

5. Kuvat

Kuvat ovat tämän käyttöohjekirjan alussa.

Symbolien selitykset:

Poraus / poranterä

Iskuporaus

Liikesuunta

Ruuvaus / ruuvi

Hitaasti

Nopeasti

1 Vaihteenvalinnan kytkentänuppi

2 Lisäkahva / tärinänvaimennuksella varustettu lisäkahva * 3 Poraussyvyyden rajoitin 4 Hammaskehäistukka* 5 Pikaistukka Futuro Plus * 6 Pikaistukka Futuro Top * 7 Porauksen/iskuporauksen valinnan liukukytkin 8 Kierrosluvun esivalinnan säätöpyörä 9 Vääntömomentin rajoituksen ja impulssitoiminnon * säätöpyörä 10 Elektroniikan signaalinäyttö * 11 Pyörimissuunnan vaihtokytkin * 12 Jatkuvan kytkennän lukitusnuppi 13 Painokytkin

* riippuu varustuksesta

7. Käyttöönotto

Tarkasta ennen käyttöönottoa, että konekilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Istukan luotettavan kiinnityksen varmistamiseksi: Kiristä istukan sisällä oleva lukkoruuvi (alue kuuluu varustukseen / mallikohtainen)

ensimmäisen porauksen (myötäpäivään) jälkeen ruuvitaltalla tiukasti kiinni. Huomioi vasenkätinen kierre!

7.1 Lisäkahvan (2) asennus → Kuva B

Käytä turvallisuussyistä aina mukana toimitettua lisäkahvaa.

Kiristä lisäkahva kiertämällä pitävästi paikalleen.

8. Käyttö

8.1 Poraussyvyyden rajoittimen säätö → Kuva C

8.2 Pyörimissuunnan, kuljetusvarmistuksen (päällekytkentäsalpa) asetus → Kuva D

Käytä pyörimissuunnan vaihtokytkintä (11) vain silloin, kun moottori on pysäytetty.

8.3 Porauksen, iskuporauksen säätö → Kuva E

Poraa tavallisesti ja iskulla vain myötäpäivään.

8.4 Vaihteen valinta → Kuva F

Tee vaihtokytkentä kytkentänupilla (1) ainoastaan koneen pyöriessä pysähdyksiin (kytke päälle/pois).

8.5 Vääntömomentin rajoituksen, impulssitoiminnan säätö → Kuva G

Asento 1-6: Kun esivalittu vääntömomentti saavutetaan, moottori pysähtyy.

1 = alhainen vääntömomentti, 6 = korkea vääntömomentti, + = ei vääntömomentin rajoitusta (maks. vääntömomentti, pora impulssitoiminto jatkuvasti päällä (kiinnijuuttuneiden ruuvien kevyesti sujuvaan kiinnittämiseen ja avaamiseen, jopa silloin kun ruuvinkannat ovat vaurioituneita).

Siistiin aloitukseen ja poraamiseen ilman reikien merkintää pistepuikolla (laattoihin, alumiiniin tai muihin materiaaleihin).

8.6 Kierrosluvun esivalinta → Kuva H

Suositellut kierrosluvut poraamiseen, katso taulukko.

8.7 Päälle-/poiskytkentä

Päällekytkentä, kierrosluku → Kuva A: Paina painokytkintä (13).

Sammuta päästämällä painokytkimestä irti.

Jatkuva kytkentä → Kuva A: Painokytkimen (13) ollessa painettuna paina lukitusnuppia (12) ja vapauta painokytkin. Koneen sammuttamiseksi paina uudelleen painokytkintä (13) ja päästä sitten irti.

Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Pidä aina molemmin käsin kiinni koneen asianomaisista kahvoista, ota tukeva asento ja työskentele keskittyneesti.

8.8 Teränvaihto pikaistukkaan Futuro Top (6) → Kuva I

Kiristä terä: Kierrä holkki voimakkaasti vasteeseen asti.

8.9 Teränvaihto pikaistukkaan Plus (5) → Kuva J

Poraistukan avaamisen jälkeen mahdollisesti kuuluva ääni (riippuu toimintatavasta) lakkaa kääntämällä holkkia vastakkaiseen suuntaan.

Kun poraistukka on erittäin tiukasti kiinni: Pidä istukkaa paikallaan kiintoavaimella istukan päästä ja käännä holkkia voimakkaasti nuolen -1- suuntaan.

Terän kiinnittäminen:

• Aseta terä -2- niin syvään kuin mahdollista.
• Pidä yhdellä kädellä kiinni pidinrenkaasta (riippuu varustuksesta).
• Kierrä hylsyä nuolen suuntaan -3-, kunnes tuntuvaa mekaanista vastusta ei enää ole.
• Huomio! Terä ei ole vielä kiristetty paikalleen! Kierrä edelleen voimakkaasti (sen täytyy silloin "napsahtaa"), kunnes edelleenkierto ei ole enää mahdollista - vasta sitten terä on kiristetty pitävästi paikalleen.

Jos terän varsi on pehmeä, jälkikiristys voi olla tarpeellista lyhyen porausajan jälkeen.

8.10 Teränvaihto hammaskehäistukkaan (4) → Kuva K

8.11 Poraistukan irtiruvaaminen (kun ruuvaat ilman poraistukkaa tai käytät lisälaitteita) → Kuva L, M tai N

Ohje kuvaan M, N: Avaa lyömällä kevyesti kumivasaralla kuvan mukaan ja ruuvaa irti.

Ohje: Kun ruuvauskärjen kiinnitysholkki (tilausnumero 6.31281) on asennettu, karan kuusiokoloon laitettu ruuvauskärki pysyy paikallaan.

9. Puhdistus, huolto

Pikaistukan puhdistaminen:

Pitkäaikaisen käytön jälkeen pidä istukkaa pystysuorassa reikä alaspäin ja avaa ja sulje se monta kertaa. Kertynyt pöly poistuu aukosta. Suosittelemme käyttämään säännöllisesti puhdistussuihketta kiristysleukojen ja kiristysleukojen aukkojen puhdistamiseen.

10. Häiriöiden poisto

Elektroniikan signaalinäyttö (10):

Nopea vilkkuminen - uudelleenkäynnistyksen esto (SBE 1000, SBE 1100 Plus)

Kun kone saa taas virran sähkökatkoksen jälkeen, vielä päälle kytketty kone ei turvallisuussyistä käynnisty itsestään. Sammuta kone ja käynnistä uudelleen.

Hidas vilkkuminen - hiiliharjat kuluneet loppuun (SBE 1100 Plus)

Hiiliharjat ovat kuluneet melkein täydellisesti loppuun. Kun hiiliharjat ovat kuluneet täysin loppuun, kone kytkeytyy automaattisesti pois päältä. Vaihdata hiiliharjat valtuutetussa huollossa.

Merkkivalo palaa jatkuvasti - ylikuormitus (SBE 1100 Plus)

Jos kone on pitemmän aikaa jatkuvasti ylikuormitettuna, sen ottoteho alenee ja siten vältetään moottorin sallitun lämpötilan ylittyminen.

11. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo-lisätarvikkeita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Kiinnitä lisätarvikkeet pitävästi paikoilleen. Kun konetta käytetään pitimen kanssa: Kiinnitä kone pitävästi paikalleen. Koneen hallinnan menetys voi johtaa loukkaantumisiin.

Lisätarvikkeiden täydellinen valikoima: katso www.metabo.com tai päivitetty luettelo.

12. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit ladata osoitteesta www.metabo.com.

13. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Loppuun käytetyt sähkötyökalut on kerättävä erikseen talteen ja ohjattava ympäristöä säästävään kierrätykseen käytetyistä sähkö- ja elektroniikkalaitteista annetun EU-direktiivin 2002/96/EY ja paikallisten lakimääräysten mukaisesti.

14. Tekniset tiedot

Kuva O. Pidätämme oikeudet teknisten muutosten tekemiseen.

P1 = nimellisottoteho, P2 = antoteho, n1* = kierrosluku kuormittamattomana, n* = kierrosluku kuormitettuna, Ø max = poran maksimihalkaisija, s max = maksimi-iskuluku, b = istukan halkaisija, G = porakaran kierre, H = porakara, jossa kuusiokolo, m = paino, D = karankaulan halkaisija

Mittausarvot ilmoitettu EN 60745 mukaan.

Suojausluokan II kone

~ Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

• Runasenergiaiset ja korkeataajuiset häiriöt voivat aiheuttaa kierrosluvun vaihtelua. Nämä häviävät heti kun häiriöt ovat poistuneet.

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun kunnosta tai käyttötarvikkeesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet.

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

a_{h, ID} = tärinäarvo (iskuporaus betoniin)

a_h,D = värähtelyarvo (poraus metalliin)

K_h,ID, K_h,D = epävarmuus (tärinä)

Tyypillinen A-painotettu äänitaso:

Käytä kuulonsuojaimia!
