SB 710 SBE 701 SP SBE 710 SBE 730 SBE 751 SBE 850 SBE 900 Impuls SBE 1000 SBE 1100 Plus SBE 1300 - Klopboormachine METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Klopboormachine
Merk	Metabo
Compatibele modellen	SB 710, SBE 701 SP, SBE 710, SBE 730, SBE 751, SBE 850, SBE 900 Impuls, SBE 1000, SBE 1100 Plus, SBE 1300
Opgenomen vermogen	Van 710 W tot 1300 W, afhankelijk van model
Gewicht	Ongeveer 2,5 kg (afhankelijk van model)
Max. boorcapaciteit	Hout: tot 50 mm, Staal: tot 20 mm, Beton: tot 32 mm (afhankelijk van model)
Boorkop	Sleutelboorkop of automatische boorkop Futuro Plus/Top, afhankelijk van model
Hoofdfuncties	Boren met/zonder slag, 2-versnellingskeuze, toerentalvoorselectie, instelbare koppelbegrenzing (1-6 + ontgrendeling), impulsfunctie, continu-schakeling, S-automatic veiligheidskoppeling
Boormodi	Normaal boren, slagboren
Toerentalregelaar	Ja, via schakelaar
Mechanische snelheidskeuze	Ja, 2 versnellingen
Koppelbegrenzing	Instelbaar van 1 (laag) tot 6 (hoog) + positie zonder begrenzing
Impulsfunctie	Voor schroeven/losschroeven en boren zonder centreren
Veiligheidskoppeling	Metabo S-automatic (uitschakeling bij blokkade)
Extra handgreep	Inbegrepen, met trillingsdemping op sommige modellen
Diepteaanslag	Ja, instelbaar
Draairichting	Links en rechts, met schakelaar (motor stil)
Veiligheidsstop	Bescherming tegen herstart na stroomonderbreking (SBE 1000, SBE 1100 Plus)
Beschermingsklasse	II (dubbele isolatie)
Voeding	Elektriciteitsnet (230 V, 50 Hz)
Geluidsniveau	Draag een gehoorbeschermer
Onderhoud	Regelmatig reinigen van de boorkop; koolborstels laten vervangen door een specialist
Accessoires	Uitsluitend Metabo-accessoires gebruiken
Repareerbaarheid	Reparaties door een specialist; reserveonderdelen beschikbaar

Veelgestelde vragen - SB 710 SBE 701 SP SBE 710 SBE 730 SBE 751 SBE 850 SBE 900 Impuls SBE 1000 SBE 1100 Plus SBE 1300 METABO

Hoe stel ik de diepteaanslag in?

De diepteaanslag wordt ingesteld door de extra handgreep los te draaien, de stang op de gewenste diepte af te stellen en de handgreep weer vast te draaien. Zie figuur C van de handleiding.

Hoe gebruik ik het slagboren?

Om met slag in beton of steen te boren, schuift u de schuifschakelaar (7) naar het slag-symbool (hamer). Zorg ervoor dat u rechtsom draait. Gebruik een geschikte snelheid en draag gehoorbescherming.

Hoe verander ik de rotatiesnelheid?

Gebruik de snelheidskiezer (1) om tussen twee snelheidsbereiken te schakelen. Schakel alleen wanneer de motor stilstaat (kort in-/uitschakelen).

Hoe stel ik het schroefkoppel in?

Draai de knop voor koppelbegrenzing (9) naar de gewenste positie (1 tot 6). Wanneer het vooraf ingestelde koppel is bereikt, stopt de motor. De positie '+' heft de begrenzing op voor boren. De impulsfunctie (golfsymbool) activeert impulsen voor het vastdraaien van vastzittende schroeven.

Wat betekent het knipperen van de elektronische indicator?

Een snel knipperen duidt op een herstartbeveiliging (op SBE 1000, SBE 1100 Plus) na een stroomonderbreking. Een langzaam knipperen geeft aan dat de koolborstels versleten zijn (SBE 1100 Plus, SBE 1300); laat deze vervangen door een specialist.

Hoe vervang ik de boorkop?

Om de boorkop los te draaien, steekt u een schroevendraaier in de inwendige remschroef en draait u deze los. Volg de figuren L, M of N van de handleiding. Sommige modellen vereisen een lichte tik met een rubberen hamer.

Hoe reinig ik de zelfspannende boorkop?

Na langdurig gebruik, houdt u de boorkop verticaal, opening naar beneden, opent u hem volledig en sluit u hem meerdere keren om stof te laten vallen. Gebruik regelmatig een reinigingsspray voor de klembekken.

Welke accessoires kan ik gebruiken?

Gebruik uitsluitend Metabo-accessoires die voldoen aan de specificaties in de handleiding. Monteer ze correct en bevestig de machine goed indien gebruikt in een steun. Raadpleeg de hoofdcatalogus of de Metabo-website.

Hoe gebruik ik de continu-schakeling?

Om de continu-schakeling in te schakelen, drukt u de schakelaar (13) in, drukt u op de knop (12) en laat u de schakelaar los. Om uit te schakelen, drukt u de schakelaar opnieuw in en laat u los. Let op: de machine blijft draaien als deze uit de handen glipt.

Wat te doen bij vastlopen van de boor?

Bij blokkade wordt de Metabo S-automatic veiligheidskoppeling geactiveerd. Stop de machine onmiddellijk. Houd de machine stevig vast met beide handen en werk geconcentreerd. De koppeling mag niet worden gebruikt om het koppel te begrenzen.

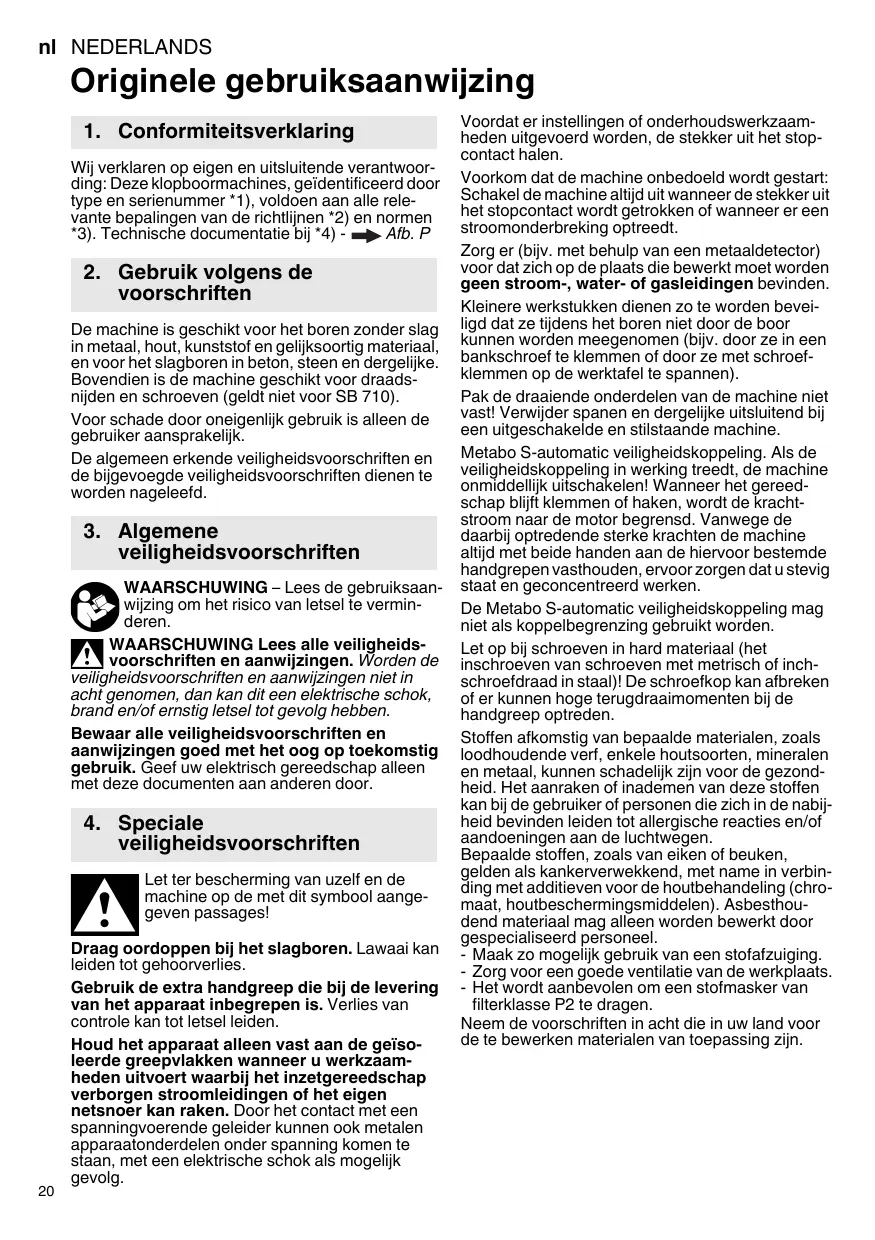

GEBRUIKSAANWIJZING SB 710 SBE 701 SP SBE 710 SBE 730 SBE 751 SBE 850 SBE 900 Impuls SBE 1000 SBE 1100 Plus SBE 1300 METABO

Originele gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigén en uitsluitende verantwoord- ding: Deze klopboormachines, geidentifieerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)- Afb. P

2. Gebruik volgens de voorschriften

De machine is geschikt voor het boren zonder slag in metaal, hout, kunststof en gelijksoortg materiaal, en voor het slagboren in beton, steen en dergelijkte. Bovendien is de machine geschikt voor draadsnijden en schroeven (geldt Niet voor SB 710).

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheids-voorschriften en aanwijzingen. Worden de

veiligehdvoorschriften een aanwijizingen Niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevoig hebden.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met.dequeue documents aan anderen door.

4. Speciale veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

Draag oordoppen bij het slagboren. Lawaai kan leiden tot gehoorverlies.

Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is. Verlies van contrôle kan tot letsel leiden.

Houd het apparaat alleen vast aan de geiso-leeerde greepvlakken wonneer u werkzaam-heden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigene netsnoer kan raken. Door het contact met een spanningvoerende geleider konnen ook metalen apparaatonderdelen onder spanning komen te staan, met een elektrische schok als möglichk gezolg.

Voordat er instellingen of onderhoudswerkzaamheden uitgevoerd worden, de stekker uit het stopcontact halen.

Voorkom dat de machine onbedoeld worden gestart: Schakel de machine alsijt uij wanner de stekker uit het stopcontact worden getrokken of wanner er een stroomonderbreking opttreedt.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaatst die bewerkt要去 worden geen stroom-, water- of gasleidingen bevinden.

Kleinere werkstukken dieren zo te worden beveiligdat ze tijdens het boren Niet door de boor kuren worden meegenomen (bijv. door ze in een bankschoef te klemmen of door ze met schroefklemmen op de werktafel te spannen).

Pak de draaiende onderdelen van de machine nicht vast! Verwijder spanen en dergelijk uitsluitend bij een uitgeschakelde en stilstaande machine.

Metabo S-automatic veiligheidskoppeling. Als de veiligheidskoppeling in werkung treedt, de machine onmiddelijk uitschaken! Wanneer het gereed-schap blij klemmen of haken, worden de krachtstroom aan de motor begrensd. Vanwege de waar bij optredende sterke krachten de machine algtd met beiden handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

De Metabo S-automatic veiligheidskoppeling mag nicht als koppelbegrenzung gebruikt worden.

Let op bij schroeven in hard materiaal (het inschroeven van schroeven met metrisch of inch-schroefdraad in staal)! De schroefkop kan afbreken of er kunnen hoge terugdraaimomenten bij de handgreep optreten.

Stoffen akkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid befinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschemingsmiddelen). Asbestoudend materiaal mag alleen worden bewerkt door gespecialiseerd personeel.

• Maak zo möglich gekruik van een stofafzuiig.
• Zorg voor een goede ventilatie van de werkplaats.
• Het worden aanbevolen om een stofmasker van filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing+zijn.

5. Afbeeldingen

De afbeeldingen vindt u aan het begin van de gebruiksaanwijzing.

Draadsnijden / Draadsnijder

6. Overzicht

Afb. A
1 Schakelknop voor trapkeuze
2 Extra creep / extra creep met trillingsdemping *
3 Boardiepteaanslag
4 Tandkransboorhouser
5 Snelspanboorhouser Futuro Plus
6 Snelspanboorhouser Futuro Top
7 Schuifschakelaar (boren/slagboren)
8 Stelwiel voor toerentalinstelling *
9 Stelwiel voor koppelbegrenzing en impuls-functionie
0 Elektronische signaalindicatie
11 Draairichtingschakelaar
12 Vergrendelknop voor continu-inschakeling
13 Drukschakelaar
* afhankelijk van de uitvoering

7. Inbedrijfstelling

! Controller alvorens het apparaat in gebruik te nemen of de op het typeplaatje aangegeven netspanning en netfrequente overeenkomen met de gevevens van het elektriciteitsnet.

! Om een goede bevestiging van de boorhouser te garanderen: Na de eerste keer boren (rechtsloop) de borgschoef in de boorhouser (indien aanwezig, afhankelijk van model) stevig vastzetten met een schroevendraaier. Let op: linkse schroefdraad!

7.1 Extra handgreep (2) monteren Afb. B

! Om veiligheidsredenen alkijd de meegeleverde extra handgreep gebruiken.

De extra handgreep krachtig vastdraaien.

8. Gebruik

8.1 Boardiepteaanslag instellen Afb.C
8.2 Draairichting, transportbeveiliging (inschakelblokkering) instellen Afb.D

Draairichtingschakelaar (11) alleen gebruiken wanner de motor stilstaat.

8.3 Boren, slagboren instellen Afb. E

Slagboren en boren alleen bij rechtsloop.

8.4 Versnelling kiezen Afb.F
Schakelknop (1) alleen bij uitlopende machine omschaken (even in-/uitschaken).

8.5 Koppelbegrenzing, impulsfungtie instellen Afb. G

Stand 1-6: Bij het bereiken van het ingestelde koppelmoment komt de motor tot stilstand.

1 = laag koppelmoment
6 = hoog koppelmoment
+ = geen koppelbegrenzing (max. koppelmoment, om te boren)
= Impulsfungtie continu ingeschakeld (om vastzittende schroeven gemakkelijk in en uit te draaien, zelfs bij beschadigde schroefkoppen. Om zonder centeren zuiver aan te boren, of het nu om tegels, aluminium of ander materiaal gaat.)

8.6 Toerental vooraf instellen Afb. H

Zie tabel voor aanbevolen toerentallen voor het boren.

8.7 In-/uitschakelen

Inschakelen, toerental Afb. A: Drukschakelaar (13) indrukken.

Om de machine uit te schakelen de drukschakelaar loslaten.

Continu-inschakeling Afb. A: Bij ingedrukte drukschakelaar (13) de vergrendelknop (12) indrukken en de drukschakelaar loslaten. Om de machine uit te schaken de drukschakelaar (13) opniew indrukken en weer loslaten.

! Bij de continu-inschakeling loopt de machine verder wonneer hij uit de hand worden getrokken. Daarom de machine algijd met beiden handen bij de hiervoor bestemde handgrepen vasthonden,ervoor zorgen dat u stevig staat en geconcentreerd werken.

8.8 Gereedschapwisseling snelspan-boorhouser Futuro Top (6) Afb.1

Gereedschap spannen: De huls krachtig tot aan de aanslag draaien.

8.9 Gereedschapwisseling snelspan-boorhouser Plus (5) Afb.J

Het geratel dat eventueel hoorbaar is bij het openen van de boorhouder (afhankelijk van het gebruik), worden verholpen door de huls in tegengestelde riching te draaien.

Bij zeer vast gesloten boorhouser: De boorhouser met een steeksleutel aan de booorhouserkop vasthuilden en de hules met kracht in de richting van pijl 1- draaien.

Inzetgereedschap spannen:

• Inzetgereedschap -2- zo diep möglichn inbrengen.
• Met de ene hand de borgring vasthouden (afhankelijk van uitvoering).

nI NEDERLANDS

• De huls in de richting van de pijl -3- draaien tot er geen merkBare mechanische wonderstandeer is.
• Let op! Het gereedschap is nu nog nicht gespannen! Met kracht verder draaien (hierbij moeten "klikken"hoorbaar zich), tot verder draaien Niet更是很有可能 is - pas dan is het gereedschap veilig gespannen.

Bij een zachte gereedschapschacht moet eventueel na een korte boortijd worden nagespannen.

8.10 Gereedschapwisseling tandkrans-boorhouser (4) Afb. K

8.11 Boorhouser afschroeven (voor het schroeven zonder boorhouser of het gebruik met aanzetstukken) Afb. L, M, of N

Aanwijizing voor Afb. M. N: Door een lichte klap met een rubberen hamer, zoals aangegeven, losmaken en aftschroeven.

Aanwijzing: Bij een gemonteerde bit-spanbus (Best.nr. 6.31281) worden de schroefmachine-bit in de binnenzeskant van de spindel gehonden.

9. Reiniging, onderhoud

Snelspanboorhouserinigen:

Na langer gebruik de boorhouser met de opening loodrecht而来 beneden houden en meerdere keren helemaal openen en sluiten. Het verzamelde stof valt uit de opening. Het worden aanbevolen de klembekeken en de klembekopeningen regelmatig met reinigingsspray te behandelen.

10. Storingen verhelpen

Elektronische signaalindicatie (10):

Snel knipperen - herstartbeveiliging (SBE 1000, SBE 1100 Plus)

Bij terugkeer van de spanning, nadat deze is UITgevalten, start de nog ingeschakelde machine uitveiligheidsoverwegingen Niet uit zichzelf. Demachine uit-enweer inschakenen.

Langzaam knipperen - de koolborstels zijn versleten (SBE 1100 Plus, SBE 1300)

De koolborstels zijn nagenoeg volledig versleten.

Bij volledig versleten koolborstels stopt de machine automatisch. De koolborstels bij de klantenservice latent verwangen.

Continu branden - overbelasting (SBE 1100 Plus) Bij een langer aanhoudende overbelasting van de machine worden het opgenomen vermogen van de machine begrensd, waardoor een verdere ontoelaatbare verwarming van de motor worden voorkomen.

11. Toebehoren

Gebruikuitsluitend originele Metabo toebehoren.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed bevestigen. Verlies van contrôle kan tot letsel leiden.

Complet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap mogenuitsluitend door een erkendvakman worden UITgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerdients te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG te gebruekte elektrische en elektronische appaen de vertaling hiervan in de nationale wetgezielen oude elektrische apparaten heiden te worden ingezameld en op milieuelijke wijze te worden afgevoerd.

Afb. O. Wijzigingen in verband met technische ontwikkelingen voorbehonden.

P1 =nominaal opgenomen vermogen
P2 =afgegeven vermogen
n1 =nullastoerental
n2* =belast toerental
max = maximale boordiameter
s max =maximale slagfrequentie
b =spanwijdtbeoohrouder
G =boorspildaad
H =boorsipimetbinnenzeskant
m = gewicht
D =spanhalsdiameter

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II
Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

• Energierijke hoogfrequente storingen können schommelingen in het torental veroorzaken. Deze verdwijnen meer zoda de storingen afgenomen zich.

A

Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen maybel. Afhankelijk van het gebruik, de toestand van het elektrisch gereed-schap of het inzetgereedschap kan de daadwerke- lijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden de maatregeelen ter bescherming van de gebruiker, bijv. organisatorische maatregeelen.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 60745: ah,ID = trillingsemissiewaarde (slagboren in
beton) ah,D = trillingsemissiewaarde (boren in metaal) Kh,ID,Kh,D= onzekerheid (trilling)

Karakteristiek A-gekwalificeerd geluidsniveau:

Draag gehoorbescherming!
