BRUGSANVISNING SBE900, SBE 1000 METABO

sikkerhetsinformationen og anvisningene ikke overholdes, kan det medfere elektrisk stot, brann og/eller alvorlige skader.

Kontroller at det ikke finnes strom-, vann-ller gassledninger på stedet der du skal arbeide (for eksemperl ved hjelp av en metalldetektor).

Trekk til stottehandtaket ved a dreie det pa plass.

8. Bruk

8.1 Stille inn anslag for boredybde fig. C
8.2 Stille inn dreieretning, transportsikring (startspere) Fig. D

Omkoblingsbryteren (11) mä kun betjenes när motoren stär stille.

8.3 Stille inn boring, slagboring fig. E
Slagboring og boring fungerer bare i hoyregang.
8.4 Velge gir fig.F
Bryteren (1) skal bare kobles om nár maskinen\ ikke har kraftpádrag (slá raskt pá/av).
8.5 Stille inn dreiemomentbegrensning, impulsfunksjon fig. G

Stilling 1-6: Når det forhändsvalgte dreiemomentet er nadd, stopper motoren.

Typiske A-veide lydnivær:

LDA =lydtrykknivaa

LWA =lydeffektniva

K_DA K_WA = usikkerhet

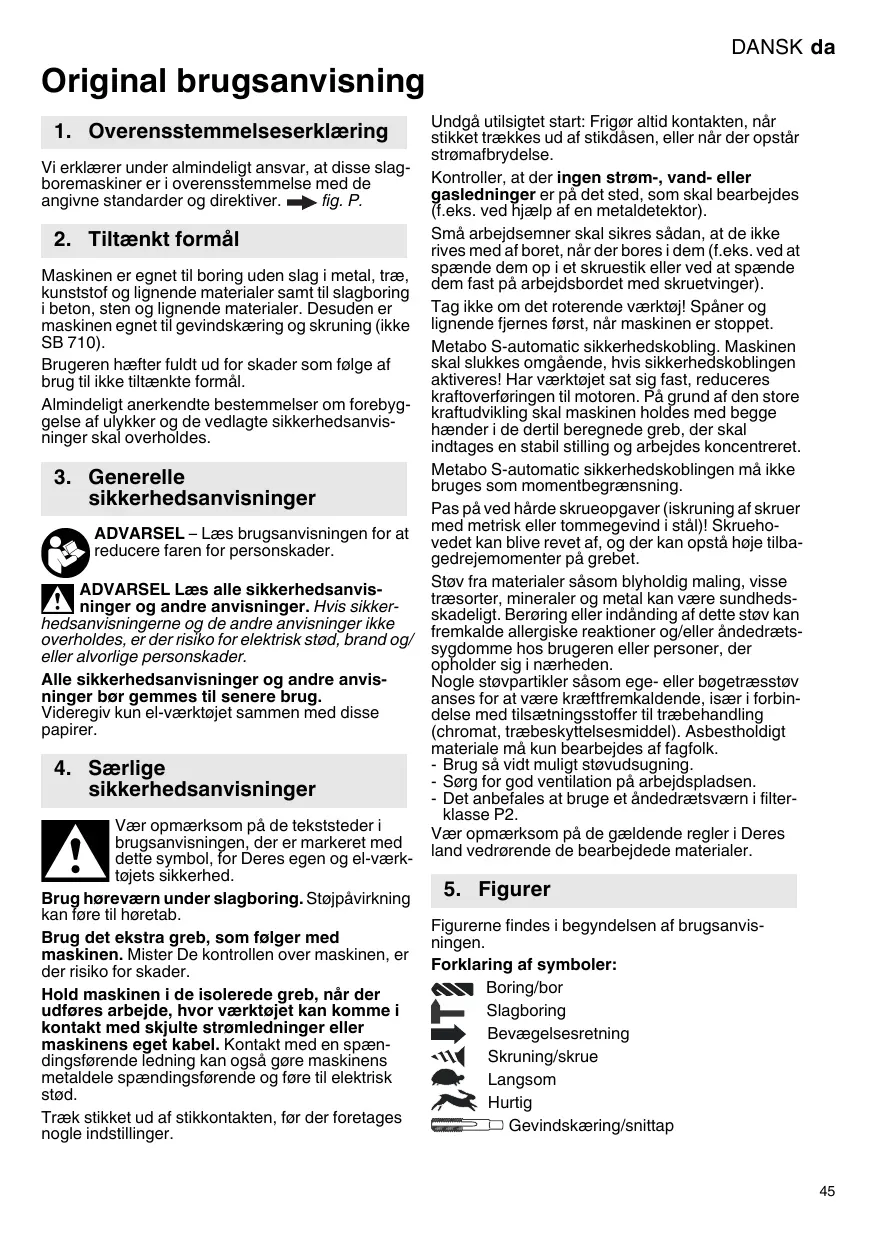

Original brugsanvisning

1. Overensstemmelseserklaering

Vi erklær under alminderigt ansvar, at disse slagboremaskiner er i overensstemmelse med de angivne standarder og direktiver. fig. P.

2. Tiltænk tformål

Maskinen er egnet til boring uden slag i metal, træ, kunststof og lignende materialer samt til slagboring i beton, sten og lignende materialer. Desuden er maskinen egnet til gezvindskæring og skruning (ikke SB 710).

Brugeren hæfter fuldt ud for skader som følge af drug til ikke tiltaenkte formål.

Alminderigt anerkendte bestemmelier om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

ADVARSEL - Laes brugsanvisingen for at reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsanvis-ninger og andre anvisninger. Hvis sikker-hedsanvisningerne og de andere anvisninger ikke overholds, er der risiko for elektrisk stød, brand og/ller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger bør gemmes til senere brug.

Videregiv kun el-værktøjet sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

Vær opmaerkoms pa de tekststemer i brugsanvisingen, der er markeret med dette symbol, for Deres egen o el-varktojets sikkerhed.

Hold maskinen i de isolerede greb, när der udfores arbejde, hvor værktjoet kankommen i kontakt med skjulte stromledninger erlemaskinens eget kabel. Kontakt med en spændingsforende ledning kan ogsa gore maskinens metaldele spændingsforende og frem til elektrisk stod.

Træk stikket ud af stikkontakten, før der foretages nogle indstillinger.

Undgä utilisigtet start: Frigor altid kontakten, narr stikket trækkes ud af stikdåsen, eller när der opstár strømafbrydelse.

Kontroller, at der ingen strom-, vand- eller gasledninger er pa det sted, som skal bearjejdes (f.eks. ved hjaelp af en metaldetektor).

Små arbejdsemner skal sikres sādān, at degressive rivers med af boret, när der bores i dem (f.eks. ved at spændedem op i et skruestik ell ved at spændedem fast pā arbejdsbordet med skruetvinger).

Tag/DDet roterende varktaj! Spaner og lignende fjernes forst, narnaskinen er stoppet.

Metabo S-automatic sikkerhedskobling. Maskinen skal slukkes omgående, hvis sikkerhedskoblingen aktiveres! Har værktajet sat sig fast, reduceres kraftoverfaringen til motoren. På grund af den store kraftudvikling skal maskinen holdes med begge haender i de dertil beregnede greb, der skal indtagens en stabil stilling og arbejdes koncentreret.

Metabo S-automatic sikkerhedskoblingen违法犯罪 bruges som momentebegrænsning.

Pas på ved harde skrueopgaver (iskRUNING af skruer med metrisk er sommegevind i stål)! Skruehovedet kan blive revet af, og der kan opstå höje tilbagedrejemomenter på grebet.

Stov fra materialer sasom blyholdig maling, visse traesorter, mineraler og metal kan vare sundhedsskadeligt. Beroring ell ernding af dette stov kan fremkalde allergiske reaktioner og/eller andedratssygdomme hos brugeren ellerson, der opholder sig i nærheden.

Nogle stovpartikler sasom ege- ellber bogetraesstov anses for at vare kraeffremkaldende, isaerif forbindelse med tilseningsstoffer til traebehanding (chromat, tebeskyttessemiddel).Asbestholdtg materiale ma kun bearejebs af fagfolk.

• Brug sá víd t muligt stóvudsugning.

• Sørg for god ventilation på arbejdspladsen.

• Det anbefales at bruge et Åndedrætsværn i filter-klasse P2.

Vær opmærksom på de gældende regler i Deres land vedrørende de bearbjde materialer.

5. Figurer

Figurernefindesi begyndelsen afbrugsanvis- ningen.

Forklaring af symboler:

Boring/bor

Slagboring

Bevægelsesretning

Skruning/skrue

Langsom

Hurtig

Gevindskaering/snittap

6. Oversigt

fig.A

1 Kontakt til valg af gear
2 Ekstra greb/ekstra greb til vibrationsdæmpning
3 Boreydbyeanslag
4 Tandkrans-borepatron*
5 Selvspendende borepatron Futuro Plus
6 Selvspaendende borepatron Futuro Top
7 Skydekontakt (boring/slagboring)
8 Stillehjul til indstilling af hastigheden *
9 Stillehjul til momentbegraensning og impuls-funktion *
10 Elektronisk signallampe
11 Drejeretningsknap
12 Spærreknap til fast tikkobling
13 Afbrydergreb
* afhaengig af udstyr

7. Ibrugtagning

Kontroler for brugtagning, om oplysningerne på typeskitet stemmer overens med stromts netspaending og netfrekvens.

For at sikre at borepatronen sidder ordentlig fast: Efterspaend laseskruen i borepatronen

(safremt monteret/afhengig af model) kraftigt med en skruetraekker after forste boreopgave (hogrelob). OBS: Venstregevind!

7.1 Montering af ekstra greb (2) fig.B

Af sikkerhedsmaesige arsager skal det medfalgende ekstra greb altid anvendes.

Drej det ekstra greb godt fast.

8. Anvendelse

8.1 Indstilling af boreydbyeanslag fig.C
8.2 Indstilling af omdrejningsretning, transportsikring (startspaarre) fig. D

Brug kun drejeretningsknappen (11), nár motoren er standset.

8.3 Indstilling af boring, slagboring fig. E

Slagboring og boring kun i højrelæb.

8.4

Valgaf gear fig.F

Drej kun kontakten (1),'nar maskinen er standset (kort til-/frakobling).

8.5 Indstilling af momentbegrænsning, impulsfungtion fig. G

Position 1-6: När det indstillede drejningsmoment er næt, standser motoren.

1 = lav't drejningsmoment
6 = høj drejningsmoment
+ = ingen momentbegraensning (maks. drejningsmoment, til boring)

= impulsfunktionen er altid tilkoblet (til let i- og udskrunig af fastsiddende skruer, selv hvis skruehovedderne er beskadigede. Til praecis boring utden afmærkning, hvad enten der bores i fliser, aluminium aller andre materia-aler).

8.6 Indstilling af hastighed fig. H

Anbefalede hastigheder ved boring, se tabel.

8.7 Til-/frakobling

Tilkobling, hastighed fig. A: Tryk på afbryder-grebet (13).

For at slukke maskinen skal afbrydergrebet slippes.

Fast tilkobling fig. A: Aktiver afbrydergrepabet (13), tryk spaarreknappen (12) ind, og slip afbrydergrepabet. For at slukke maskinen skal afbrydergrepabet (13) aktiveres og slippesigen.

Ved fast tilkobling körer maskinen ögså videre, när den rives ud af handen. Hold derfor altid fast i maskinen med begge hænder i de fertil beregnede grep, sorg for at stá stabilit og arbejd koncentreret.

8.8 Værktjsskift selvspændende borepatron Futuro Top (6) fig.1

Fastspænding af værktøj: Drej muffen kraftigt indtil anslag.

8.9 Værktogsskift selvspændende borepatron Plus (5) fig.J

After at borepatronen er Åbnet, kan der eventuelt høres en skuren (funktionsbetinget), dette kan standses ved at dreje muffen i modsat retning.

I tilfælde af meget stram borepatron: Hold borepatronen fast i borepatronhovedet med en gaffelnøgle, og drej muffen kraftigt i pilens retning -1-.

Fastspænding af værktj:

• Sæt værktøjt -2- sá langt ind som muligt.
• Hold fast i holdingen med den ene hand (afhæn-gigt af udstyr)
• Drej borepatronen i pilens retning -3-, indtil den mærkbare mekaniske modstand er overvundet.
• Obs! Værktøj er ikke spændt fast endnu! Drej kraftigt videre (der skal lyde et "klik"), indtil der ikke kan drejes længere - Forst nu er værktøj spændt ordentlich fast.

Hvis værktøjet har et blodt skaft, skal der eventuelt efterspændes after kort tids boring.

8.10 Værktogsskift tandkrans-borepatron (4) fig.K
8.11 Afskruning af borepatron (til skruning\ eden borepatron erler anvendelse sam- men med forsatser) fig. L, M ellr N

Commentar til fig. M, N: Løsn borepatronen ved at slå let på den med en gummihammer som vist, og skru patronen af.

Bemark: Hvis der er monteret en bit-spendedebas-ning (bestill.nr. 6.31281), fastholdes skruebitten, som sidder i spindlens indvendige sekskant.

Rensning af selvspændende borepatron:
Efter längere tids brug holdes borepatronen med abningen lodret nedad, og der abnes og lukkes flere gange. Det opsamlede stov falder ud af abningen.
Det anbefales at anvende en rensespray til spændekæberne og deres abninger.

När spændingenkommenigenfter strømafbry-delse,starter den stadig tilslutteede maskine af sikkerhedstekniske ársager ici af sig selv.Sluk og taendigenformaskinen.

Langsom blinken - motorkul slider (SBE 1100 Plus)

Motorkullene er næsten helt nedslidte. Nær motorkullene er fuldstaendig nedslidte, kobler maskinen automatisk fra. Få motorkullene skifet af kundeservice.

Kontinuierigt lys - overbelastning(SBE 1100 Plus)
Ved en længevaraende overbelastning af maskinen begræns den optagne effekt, hvorved en uacceptabel overophedning af motoren undgås.

11. Tilbehør

Brug kun originalt Metabo tilbehør.

Brug kun tilbehør, som opfylder de krav og specifikationer, som er angivet i/DDne brugsanvisning.

Anbring tilbehoret sikkert. Hvis maskinen anvendes monteret i en holder: Fastgør maskinen forsvarligt.
Mister De kontrollen over maskinen, er der risiko for skader.

Det komplette tilbehorsprogram vindes pa www.metabo.com eller i hovedkataloget.

12. Reparation

Reparationer på el-værktøjer munch udføres af en elektriker!

Henvend Dem til Deres Metabo-forhandler, nár De skal have repareret Deres Metabo el-vaerktoj.

Overhold de lokale regler om miljøvenlig bortskaffe.lse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EU-lande: El-vaerktoj mä违法犯罪 i husholdningsaffaldet! I henhold til det europaëiske direktiv 2002/96/EF on affaid at elek

trisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-vektøjer indsamles adskilt og genanwendes i en recyclingprocess.

14. Tekniske data

fig. O. Vi forbeholder os ret til ændringer i takt med den tekniske udvikling.

P1 =Nominal optagen effekt

P_2 =Afgiven effekt

n1* =Tomgangshastighed

n* = Belastningshastighed

max = Maksimal bore diameter

s max =Maksimal slagtal

b =Borepatron-spændvidde

G =Borespindelgevind

H =Borespindel med indvendig sekskant

m =Vægt

D =Spaendehalsdiameter

Målevaerdier beregnet fj. EN 60745.

Klasse II maskine

Vekselstrom

De angivne tekniske data er tolerancesat (svarende til de pagaelende gildige standarder).

• Energirige, højfrektveste forstyrrelser kan medførhastighedsudsving. De forsvinder igen, SSE snartforstyrrelserne er forbi.

A Emissionsværdier

Disse værdier gør det muligt at bestemme el-veerktjøets emissioner ogSAMmenligneforskellige el-værktjoer med hinanden. Alt after el-værktjøets erll indatsværktjøernes anvendelsesbetingelser og tilstand kan den faktiske belastning vere højere ellavere. Tag ogsa højde for arbejdspauser og perioder med lav belastning. Traef de nødvendige beskyttnelsforanstaltninger for brugeren, f.eks. organisoriske foranstaltninger, på baggrund af de anslaede værdier.

Samlet vibration (vektorsum af tre retninger) malt jnt. EN 60745:

Typiske A-vaegtede lydniveauer:

L_pA =Lydtryksniveau

LA Wy =Lydeffektniveau

K_pA K_WA = Usikkerhed

Brug horeværn!
