BEDIENUNGSANLEITUNG SBE900, SBE 1000 METABO

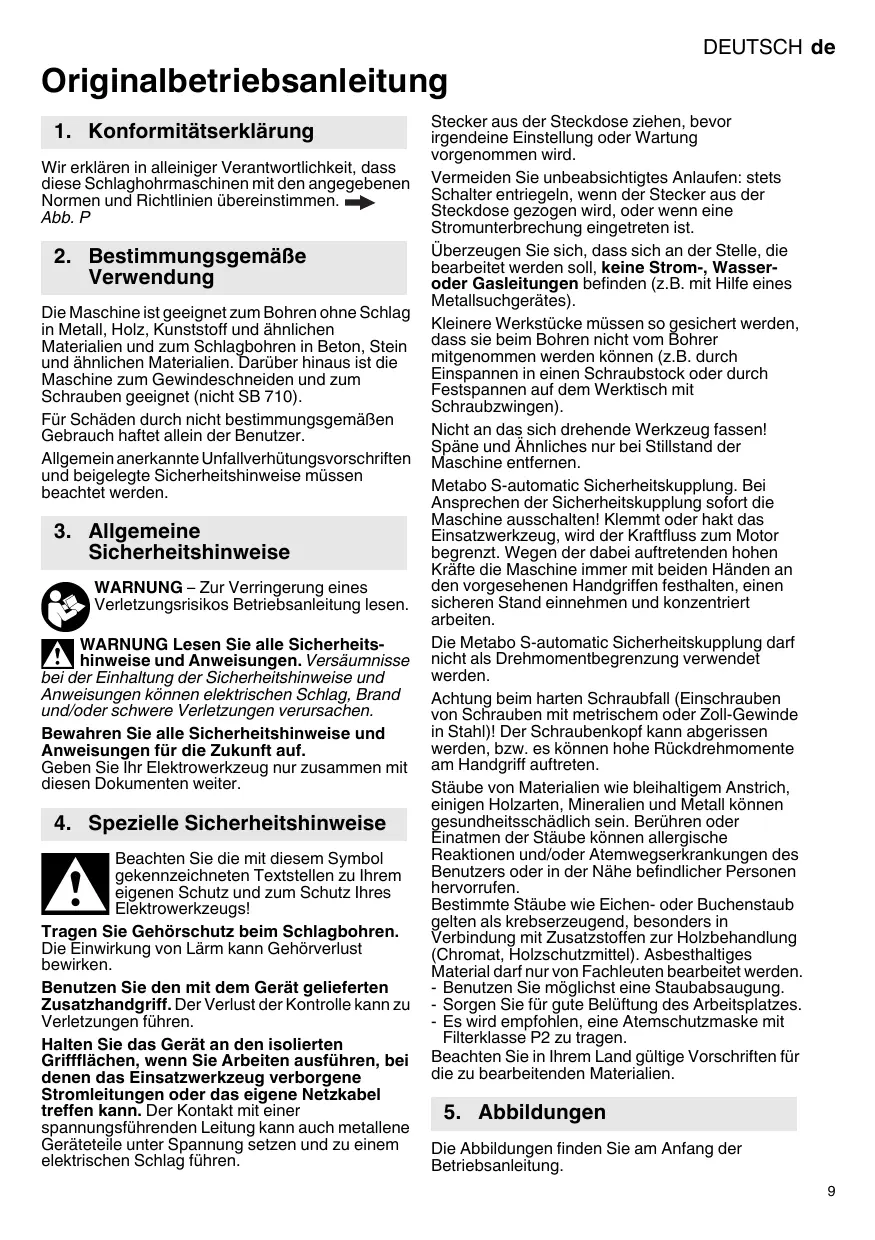

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit, dass diese Schlagohrmaschinen mit den angegebenen Normen und Richtlinien übereinstimmen. Abb. P

2. Bestimmungsgemäß Verwendung

Die Maschine ist geeignet zum Bohren ohne Schlag in Metall, Holz, Kunststoff und ähnlichen Materialien und zum Schlagbohren in Beton, Stein und ähnlichen Materialien. Darüber hinaus ist die Maschine zum Gewindeschneiden und zum Schrauben geeignet (nicht SB 710).

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und begelegte Sicherheitshinweise müssen beachvet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitschinweise

Beachten Sie die mit thisem Symbol gekennzezeichneten Textstellen zu Ihr eigenern Schutz und zum Schutz Ihres Elektrowerkzeugs!

Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Larm kann Gehörverlust bewirken.

Benutzen Sie den mit dem Gerät gefelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Stecker aus der Steckdoseziehen, bevor irgendene Einstellung oder Wartung vorgenommen wird.

Vermeiden Sie unbeabsichtigtes Anlaufen: stets Schalter entriegeln, wenn der Stecker aus der Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-oder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).

Kleinere Werkstücke müssen so gesichert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen werden konnen (z.B. durch Einspannen in einen Schraubstock oder durch Festspannen auf dem Werktisch mit Schraubzwingen).

Nicht an das sich drehende Werkzeug fassen!
Späne und Ähnliches nur bei Stillstand der Maschine enternen.

Metabo S-automatic Sicherheitskupplung. Bei Ansprechen der Sicherheitskupplung sofort die Maschine ausschalten! Klemmt oder hakt das Einsatzwerkzeug, wird der Kraftfluss zum Motor begrenzt. Wegen der darauf auftretenden hohen Kräfte die Maschine immer mit beiden Handen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Die Metabo S-automatic Sicherheitskapplung damit nicht als Drehmomentbegrenzung verwendet werden.

Achtung beim harten Schraubfall (Einschrauben von Schrauben mit metrischem oder Zoll-Gewinde in Stahl)! Der Schraubenkopf kann abgerissen werden, bzw. es konnen hohe Rückdrehmamente am Handgriff auftreten.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen.

Bestimme Stäube wie Eichen- oder Buchenstaub gelten als krebszerzeugend, besonderss in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaugung.

• Sorgen Sie für gute Belüftung des Arbeitsplatzes.

• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihr dem Land gültige Vorschriften für die zu bearbeitenden Materialien.

5. Abbildungen

Die Abbildungen finden Sie am Anfang der Betriebsanleitung.

Symbol-Erläuterung:

Bohren/Bohrer

Schlagbohren

Bewegungsrichtung

Schrauben / Schraube

Langsam

Schnell

Gewindeschneiden /Gewindeschneider

6. Überblick

Abb.A

1 Schaltknopf für Gangwahr
2 Zusatzgriff / Zusatzgriff mit Vibrationsdämpfung
3 Bohrtiefenanschlag
4 Zahnkranz-Bohrfutter
5 Schnellspann-Bohrfutter Futuro Plus
6 Schnellspann-Bohrfutter Futuro Top *
7 Schaltschieber (Bohren/Schlagbohren)
8 Stellrad zur Drehzahlvorwahl *
9 Stellrad für Drehmomentbegrenzung und Impulsfungtion *
10 Elektronik-Signal-Anzeige
11 Drehrichtungsumschalter
12 Feststellknopf für Dauereinschaltung
13 Schalterdrücker
* ausstattungsabhängig

7. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Um den sicheren Halt des Bohrfutters zu gewährleisten: Nach dem ersten Bohren

(Rechtslauf) die Sicherungsschraube im Innern des Bohrfutters (wenn vorhanden / modellabhängig) mit einem Schraubendreher kraftig nachziehen. Achtung Linksgewinde!

Zusatzhandgriff (2) montieren Abb. B

Aus Sicherheitsgründen stets den mitgelieferten Zusatzhandgriff verwenden.

Zusatzhandgriff durch Verdrehen kräftig festziehen.

8. Benutzung

8.1 Bohrtiefenanschlag einstellen

Abb.C

8.2 Drehrichtigung, Transportsicherung

(Einschaltspere) einstellen Abb. D

Drehrichtungsumschalter (11) nur bei

Stillstand des Motors betätigen.

8.3 Bohren, Schlagbohren einstellen

→Abb. E

Schlagbohren und Bohren nur bei Rechtslauf.

Gang wahlen Abb. F

Schaltknopf (1) nur bei auslaufender

Maschine umschalten (kurz Ein-/

Ausschalten).

8.5 Drehmomentbegrenzung, Impulsfunktion einstellen Abb. G

Stellung 1-6: Beim Erreichen des vorgewählten Drehmotions kommt der Motor zum Stillstand.

1 = niedriges Drehmoment
6 = hohes Drehmoment
+ =keine Drehmomentbegrenzung (max.Drehmoment,zum Bohren)
= Impuls-Funktion ständig eingeschaltet (fur leichtes Ein- und Ausdrehen festsitzender Schrauben, selbst bei beschädigten

Schaubenköpfen. Für sauberes Anbohren ohne Anzukörnen, ob in Fliesen, Alu oder anderen Materialien.)

8.6 Drehzahl vorwahlen Abb. H

Empfohlene Drehzahlen zum Bohren sieheTabelle.

8.7 Ein-/Ausschalten

Einschalten, Drehzahl Abb. A:

Schalterdrücker (13) drücken.

Zum Ausschalten Schalterdrücker loslassen.

Dauereinschaltung Abb. A: Bei gedrücktem

Schalterdrücker (13) den Feststellknopf (12)

eindrücken und Schalterdrücker loslassen. Zum

Ausschalten Schalterdrücker (13) erneut drücken und dann loslassen.

Bei Daureinschaltung lauft die Maschine weiter, wenn sie aus der Hand gerissen w

Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

8.8 Werkzeugwechsel Schnellspann-Bohrfutter Futuro Top (6) Abl

Werkzeug spannen: Die Hülse kräftig bis zum Anschlag drehen.

8.9 Werkzeugwechsel Schnellspann-Bohrfutter Plus (5) Abb.J

Das nach dem Offen des Bohrutters eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse ausgeschaltet.

Bei sehr fest geschlossen Bohrfutter: Das Bohrfutter mit einem Gabelschlüssel am Bohrfutterkopf festhalten und Hülse kräftig in Pfeilrichtung -1-drehen.

Einsatzwerkzeug spannen:

• Einsatzwerkzeug -2- so tief wie möglich einsetzen.

• Mit der einen Hand den Haltering festhalten (ausstattungsabhängig)

• Hülse in Pfeilrichtung -3-drehen, bis der spürbare mechanische Widerstand überwunden ist.

• Achtung! Werkzeug ist jetzt noch nicht gespannt! So lange kräftig weiterdrehen (dabei muss es "klichen"), bis kein Weiterdrehen mehr möglich ist - erst jetzt ist das Werkzeug sicher gespannt.

Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

8.10 Werkzeugwechsel Zahnkranz-Bohrfutter

(4) Abb. K

8.11 Bohrflutter abschrauben (zum Schrauben ohne Bohrflutter oder zur Verwendung mit Vorsatzgeräten) Abb. L, M, oder N

Hinweis für Abb. M. N: Durch leichten Schlag mit einem Gummihammer, wie gezeigt, lösen und abschrauben.

Hinweis: Bei angebrachter Bit-Spannbuchse (Best.-Nr. 6.31281) wird der in den Innensechskant der Spindel einsetzte Schrauber-Bit gehalten.

9. Reinigung, Wartung

Schnellspannbohrfutter reinigen: Nach längerem Gebrauch das Bohrflutter mit der Öffnung Senkrecht nach unter halten und mehrmals gaz öffnen und schlieben. Der angesammelte Staub fällt aus der Öffnung. Die regelmäßige Anwendung von Reinigungsspray an den Spannbacken und Spannbackenöffnungen wird empfohlen.

10. Störungsbeseitigung

Elektronik-Signalanzeige (10):

Schnelles Blinken - Wiederanlaufschutz (SBE 1000, SBE 1100 Plus)

Bei Spannungswiederkehr nach Netzausfall lauft die noch eingeschaltete Maschine aus Sicherheitsgründen nicht wieder von alleine an. Die Maschine aus- und wiedereinschalten.

Langsames Blinken - Kohlebürsten abgenutzt (SBE 1100 Plus)

Die Kohlebürsten sind fast vollständig abgenutzt. Bei vollständig abgenutzten Kohlebürsten schaltet die Maschine automatisch ab. Die Kohlebürsten beim Kundendienst wechseln halten.

Dauerleuchten - Überlast (SBE 1100 Plus) Bei einer länger undauernden Überlastung der Maschine wird die Leistungsaufnahme begrenzt und dadurch eine weitere unzulässige Erwärung des Motors vermieden.

11. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Zubehor sicher anbringen. Wird die Maschine in einem Halter betrieben: Die Maschine sicher

befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen.

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

12. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Mit reparaturbedurftigen Metabo Elektrowerkeugen wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

13. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

14. Technische Daten

Abb. O. Änderungen im Sinne des technischen Fortschritts vorbehalten.

P1 =Nennaufnahme
P2 =Abgabeleistung
n1* =Leerlaufdrehzahl
n2* =Lastrehzahl
max = maximaler Bohrdurchmesser
s max =maximale Schlagzahl
b = Bohrfutter-Spannweite
G Bohrspindelgewinde
H =Bohrspindel mit Innensechskant
m =Gewicht
D =Spannhalsdurchmesser

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

Wechselstrom

Die angegebenen technischen Daten sind toleranzbehafet (entsprechend den jeweils gültigen Standards).

• Energiereiche hochfrequente Störungen können Drehzahlschwankungen hervorrufen. Diese verschwinden wieder, sobald die Störungen abgekungen sind.

A Emissionswerte

These Werte erfolgslichkeiten die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge

de DEUTsCH

kann die tatsächliche Belastung hoher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

a_h, ID = Schwingungsemissionswert (Schlagbohren in Beton) a_h, D = Schwingungsemissionswert (Bohren in Metall)

K_h,1D, K_h,D = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

LWA = Schallleistungspegel

K_pA K_WA = Unsicherheit

Gehorschutz tragen!
