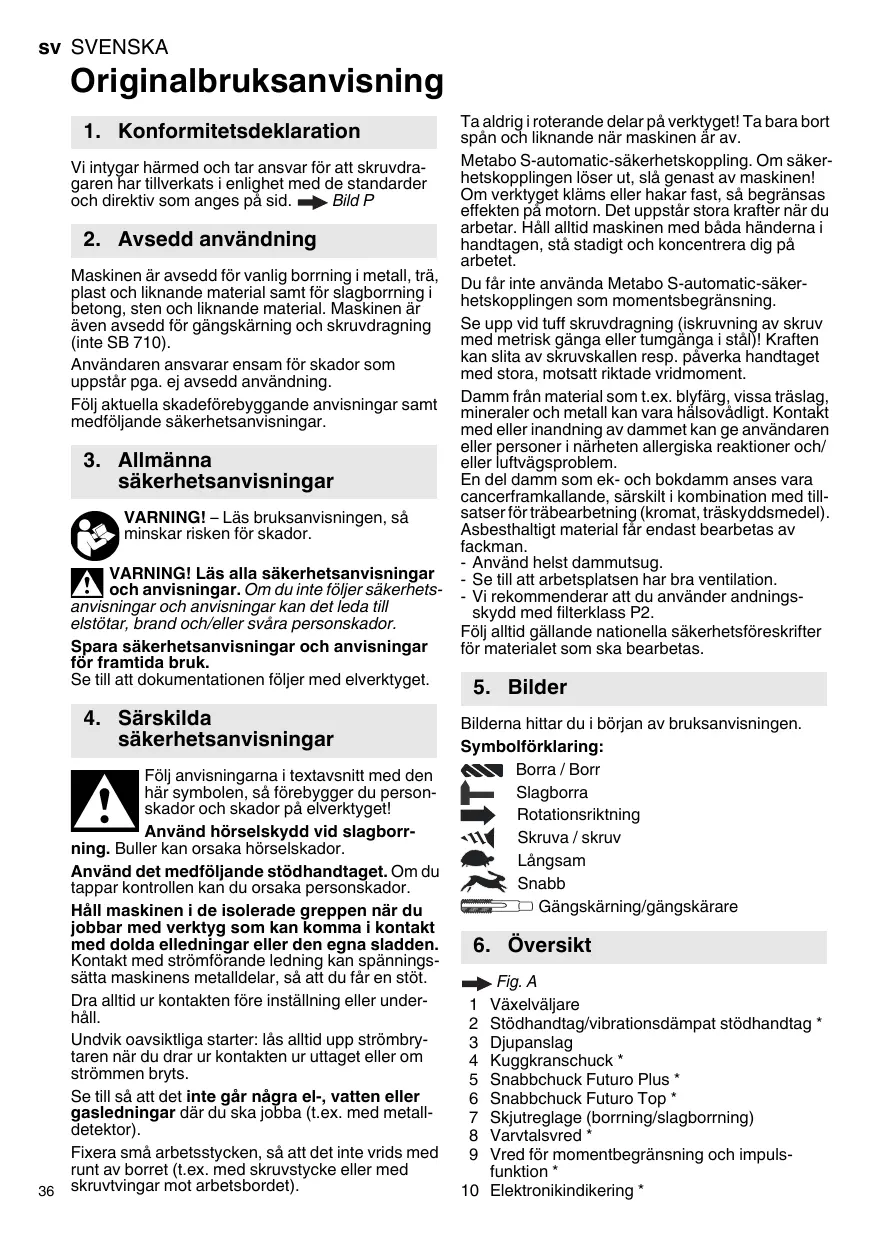

BRUKSANVISNING SBE900, SBE 1000 METABO

Vi intygar härmed och tar ansvar För att skruvdragaren har tillverkats i enlighet med de standarder och direktiv som anges på sid. → Bild P

2. Avsedd användning

Maskinen ar avsedd for vanlig borrning i metall, tra, plast och liknande material samt for slagborrning i betong, sten och liknande material. Maskinen ar även avsedd for gangskärning och skruvdragning (inte SB 710).

Användaren ansvarar ensam für skador som uppstár pga. ej avsedd användning.

Följ aktuella skadeforebyggande anvisningar som medfoljande sakerhetsanvisiningar.

3. Allmanna sakerhetsanvisiningar

VARNING! - Läs braksanvisningen, säminskar risken für skador.

VARNING! Läs alla sakerhetsanvisningar och anvisningar. Om du inte foljer sakerhets

anvisningar och anvisningar kan det leda till elstötar, brand och/eller svára personskador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Se till att dokumentationen foljer med elverktyget.

4. Särskilda sakerhetsanvisningar

Föl anvisingarna i textavsnitt med den här symbolen, sä forebygger du personskador och skador på elverktyget!

Använd horselskydd vid slagborr

ning. Buller kan orsaka horselskador.

Använd det medfoljande stödhandtaget. Om du tappar kontrollen kan du orsaka persorskador.

Häll maskinen i de isolerade greppen nar du jobbar med verktyg som kan komma i kontakt med dolda elledninger erller den egna sladden. Kontakt med stromforande ledning kan spannings-satta maskinens metalldilar, sä att du fär en stöt.

Dra alltid ur kontakten fore inställning eller under-hall.

Undvik oavsiktliga starter: lås alltid upp strömbry-taren när du drar ur kontakten ur uttaget eller om strömmen bryts.

Se till sa att det inte gär nagra el-, vatten ell gasledninger där du sca jobba (t.ex. med metall-detektor).

Fixera små arbetsstycken, sö att det inte vrids med runt av borret (t.ex. med skruvstycke eller med skruvtvingar mot arbetsbordet).

Ta aldrig roterande delar på verktyget! Ta bara bort span och liknande nr maskinen ar av.

Metabo S-automatic-sakerhetskoppling. Om sakerhetskopplingenloserut,slagenastavmaskinen!

Om verktygét klams aller hakar fast, sä begrānsas effekten på motorn. Det uppstār stora krafter;när du arbetar. Häll alltid maskinen med bàda händerna i handtagen,STA stadigt och koncentrera dig på arbetet.

Du fär inte använda Metabo S-automatic-sakerhetskopplingen som momentsbegränsning.

Se upp vid tuff skruvdragning (iskruvning av skruv med metrisk ganga erller tumganga i stal)! Kraften kan slita av skruvskallen resp. paverka handtaget med stora, motsatt riktade vridmoment.

Damm frän material som t.ex. blyfarg, vissa träslag, mineraler och metall kan vara hãsovådligt. Kontakt med erler inandning av dammet kan ge användaren eller personer i narheten allergiska reactiOner och/ller luftvägsproblem.

En del damm som ek- och bokdamm anses vara cancerframkallande, sarskiht i kombination med till-satser fortrabetraining (kromat,traskyddsmedel). Asbesthaltigt material fár endast bearetas av fackan.

• Använd helst dammutsug.
• Se till att arbetsplatsen har bra ventilation.
• Vi rekommenderar att du anvander andningsskydd med filterklass P2.
  Föl alltid gällande nationella sakerhetsföreskrifter für materialet som ska bearetas.

5. Bilder

Bilderna hitter du i början av bruksanvisningen.

Symbolförklaring:

Borra / Borr

Slagborra

Rotationsriktning

Skruva / skruv

Lángsam

Snabb

Gängskärning/gängskärare

6. Översikt

Fig. A

1 Växelvaljare
2 Stöhandtag/vibrationsdämpat stöhandtag *
3 Djupanslag
4 Kuggkranschuck
5 Snabbchuck Futuro Plus *
6 Snabbchuck Futuro Top *
7 Skjutreglage (börning/slagbörning)
8 Varvitalsvred
9 Vred for momentbegransning och impuls-funktion*
10 Elektronikindikering

11 Rotationsriktningsvaljare
12 Lasknapp for kontinuereg användning
13 Strömbrytare
* beroende på utförande

7. Färe fürsta användning

Kontrolera Först att spannningen und frek-vensen som markskylen anger överens-stämmer med den nätstrom ducka använda.
Sá här ser du till att chucken drar at ordentlich: Nár du borrat Första borningen (höergäng), safterdrar du lasskruven inuti chucken (om sādan finns) riktigt ordentlich med en skruvmejsel. Varning! Vänstergänga.

Använd alltid det medfoljande stödhandtaget für din eigenen sakerhets skull.

Dra at extrahandaget genom att vrida det kraftigt.

8. Användning

8.1 Stalla in borrdjup Bild C
8.2 Stalla in rotationsriktning, transportsak-ring (startsparr) Bild D

Använd bara rotationsriktningsväljaren (11)\ när motorn ar av.
8.3 Stalla in borrning, slagborrning Bild E

! Slagbörning och börning fungerar bara i högergång.
8.4 Väljväxel Bild F
Växla bara (1) Near maskinen varvar ned (slå PÅ/AV kort).

8.5 Stalla in vridmomentsbegransing, impulsfungtion Blld. G

Läge 1-6: När man uppnár det installda vridmomentet slár motorn av.

1 =lagt vridmoment
6 = högt vridmoment
+ = ingen vridmomentsbegransing (max. vridmoment, for boring)

= Impuls-funktion alltid inkopplad (for latt in- och utskruvning av skruvar som sitter fast, även vid skadade skruvskallar. Ger ren anborrning utan körning saväl i kakel som aluminium och andra material.

8.6 Väj varvtil → Bild H

Rekommenderade varvtil for borrning, se tabell.

8.7 Siå PÅ/AV

Inkoppling, varvital Bild A: Tryck på strömbry-taren (13).

Slå AV genom att släppa strömbrytaren.

Kontinuerlig användning → Bild A: När man trycker på strömbrytnaren (13) skall man trycka in

laskappen (12) och slappa strombrytaren. Slå av genom att trycka på strombrytaren (13) igen och sedan slappa den.

Vid kontinuierlig användning fortsetter maskinen att gå om du tappar den. Håll alltid maskinen med båda handerna i handtagen,STA stadigt och koncentrera dig på arbetet.

8.8 Verktygsbyte snabbsppinnings-chuck Futuro Top (6) Bild I

Spanna fast verktyg: Vrid hylsan kraftigt fram till stoppet.

8.9 Verktygsbyte snabbspannings-chuck Plus (5) Bild J

Det eventuella friktionsljud du hör nar du lossar chucken (funktionsberoende) forsvinner om du vrider hylsan at motsatt hall.

Vid hãrt fastlåst chuck: Hãll fast chucken med en stiftnyckel vid chuckhuvudet och vrid hylsan kraftigt i pilens riktning -1-.

Fixera verktyget:

• För in verktyget -2- sä langt det gär.
• Håll i låsringen med ena handen (beroende pà utrustning)
• Vrid hylsan i pilens riktning -3-, tills du fãr mekaniskt motständ.
• Varning! Verktyget ar inte fastspant annu! Fortsatt att vrida kraftigt (det ska "klicka") tills det inte gär att vrida mer - det ar Först nu som verktyget ar sākert fastspant.
  Om verktygsskaftet ar mjukt maste du ev. afterdra när du har borrat ettag.

8.10 Verktygsbyte kugg-chuck (4) Bild K
8.11 Skruva loss chucken (for att skruva utan chuck eller for användning med tillsats-apparater) Bild L, M, eller N

Anvising for bild M, N: Lossa med ett latt slag med gummihammare och skruva loss.

Obs: Vid monterad bit-spannhylsa (best.-nr. 6.31281) halls skruvbitsen som sitter i spindelsn insetxfaste fast.

9. Rengöring, underhäll

Rengora snabbchucken:
När du använd chucken en langre tid,hall den med öppingen nedat och öppna och stäng den ett par gänger. Dà trillar dammet som samlats ur öppingen.Vi rekommender att du använder rengöringsspray på spannbackar och spannbacköppning med jämna mellanrum.

10. Åtgårdafel

Snabba blinkninger - Återstarsparr

(SBE 1000, SBE 1100 Plus)

for din sakerhets skull gär maskinen inte igäng av sig själv after stromavbrott, även om den ar pa. Slå av och pa maskinen iven.

Längsambarlinkninger-kolborstarna ar uttjenta (SBE 1100 Plus)

är maskinen überbelastad länger, begränsar

systemet effekten, sa att motorn inte blir overhettad.

11. Tillbehör

Använd bara Metabo originaltillbehör.

Använd endast tillbehör som uppyller kraven och specifikationerna i den har bruksanvisningen.

Montera tillbehör på att saker tätt. Om maskinen används i enhallare. Fäst maskinen på att saker tätt. Om du tappar kontrollen kan du orsaka personskador.

Det kompletta tillbehörssortimentet hittar du pà www.metabo.com eller i huvudkatalogen.

12. Reparationer

Elverktyg fär endast repareras av behörig elektriker! Metabo-elverktyg som behöver reparation skickar du till din Metabo-Äterförsäljare. Adresser, se www.metabo.com.

Du kan hamta reservdelslistor paa www.metabo.com.

13. Miljöskydd

Följ nationella miljöfreskrifter for omhändertagande och atervinning av uttjänta maskiner,forpackningar och tillbehör.

Gäller endast EU-länder: avytra inte uttjänta elverktyg med hushållssoporna! Enlicht EU-direktiv 2002/96/EG om uttjänta el- och elek

tronikprodukter samt enligt harmoniserad nationell lag ska uttjenta elverktyg kallsorteras for miljovanlig atervinning.

14. Tekniska data

Bild I. Vi forbehälter oss ratten tilländringar pga. den teknska utvecklingen.

P1 = märkeffekt

P2 =uteffekt

n* =varvtaIobelastad

n2* = varvthal belastad

max = maximal borrdiameter

s max =maximal slagfrekvens

b =chuckvidd

G =spindelganga

H =borrspindel med insexfaste

m =Vikt

D = spannhalsdiameter

Mätvárden upmatta enligt EN 60745.

Maskinen har skyddsklass II

Vaxelstrom

Angivna teknika data ligger inom toleranserna (enligt respektive gällande standard).

• Energirika högfrekventa störningar kan orsaka varvitalssvängninger. De forsvinner nar störningen klingat av.

A Utslajpsvarden

Dessa varden medger en bedomning av verktygets utslapp smt jamforese med andra eldrivna verktyg. Beroende pa forhallandena, verktygets skick och hurverktyget anvands kan de faktiska vardena vara hore gert ererlag. Rakna aven med pauser och perioder med lagel belastning. Anvand de upskattade vardena for att ta fram skyddsatgarder for anvandaren, t.ex. organisatoriska atgarder.

Totalvärde vibrationer (vektorsumma i tre led) beräknad entwickel EN 60745:
