BRUGSANVISNING BLACK & DECKER KR750K-FR BLACK & DECKER

(Oversættelse af de originale instruktioner)

Společnost Black & Decker je přesvědčena o kvalitě svých výrobků a nabízí spotřebitelům záruku 24 měsíců od data zakoupení. Tato záruka je nabízena ve prospěch zákazníka a nijak neovlivní jeho zákonná záruční práva. Tato záruka je platná ve všech členských státech EU a evropské zóny volného obchodu EFTA. Požadujete-li reklamaci v rámci záruky, tato reklamace musí splňovat obchodní podmínky společnosti Black & Decker a prodejci nebo autorizovanému servisu budete muset předložit doklad o zakoupení. Obchodní podmínky týkající se záruky společnosti Black & Decker v trvání 2 let a adresu nejbližšího autorizovaného servisu naleznete na internetové adrese www.2helpU.com, nebo kontaktujte nejbližšího autorizovaného prodejce Black & Decker na adrese uvedené v tomto návodu. Navštivte prosím naše internetové stránky www.blackanddecker.co.uk, kde můžete zaregistrovat váš nový výrobek Black & Decker a kde můžete získat informace o našich nových výrobcích a speciálních nabídkách.

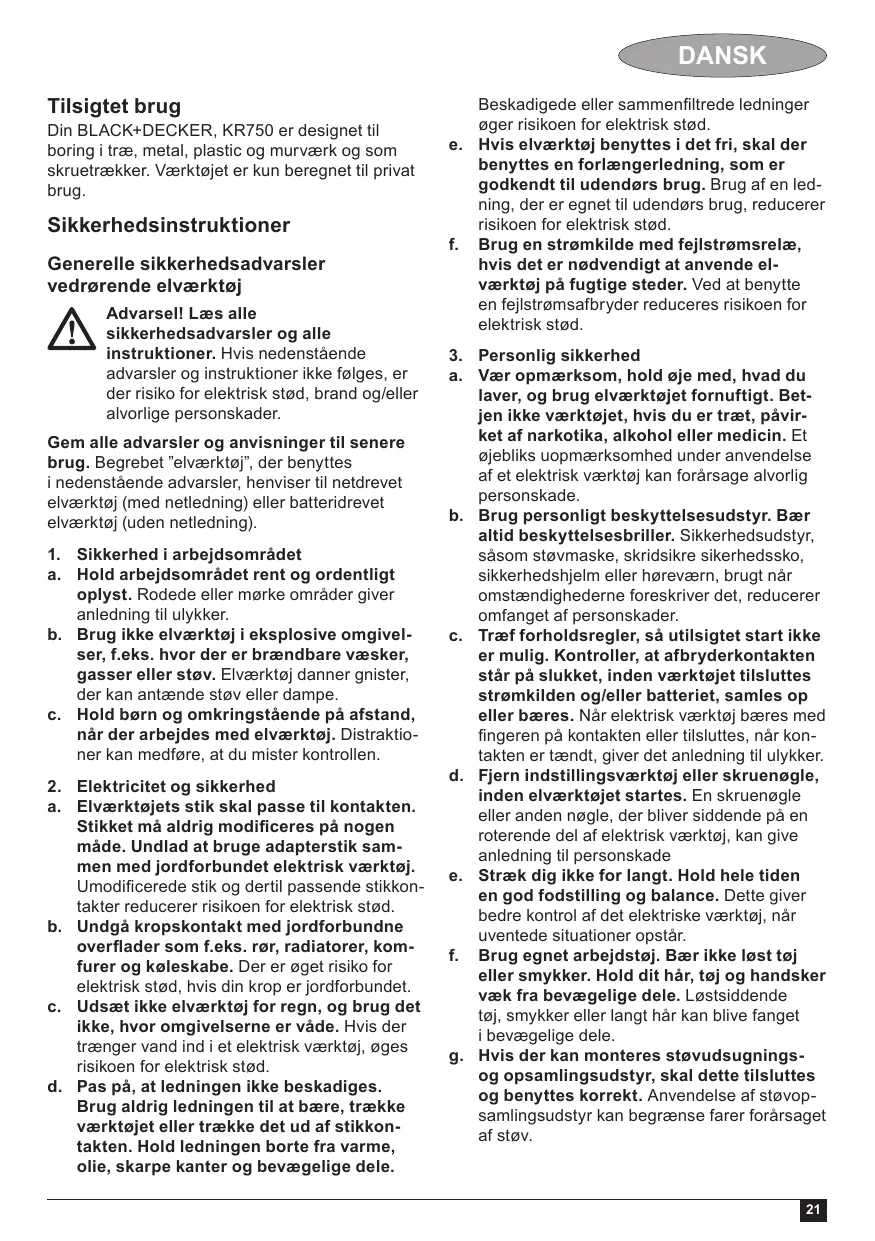

DANSK Tilsigtet brug Din BLACK+DECKER, KR750 er designet til boring i træ, metal, plastic og murværk og som skruetrækker. Værktøjet er kun beregnet til privat brug.

Sikkerhedsinstruktioner Generelle sikkerhedsadvarsler vedrørende elværktøj Advarsel! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis nedenstående advarsler og instruktioner ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og anvisninger til senere brug. Begrebet ”elværktøj”, der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet elværktøj (uden netledning). 1. Sikkerhed i arbejdsområdet a. Hold arbejdsområdet rent og ordentligt oplyst. Rodede eller mørke områder giver anledning til ulykker. b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe. c. Hold børn og omkringstående på afstand, når der arbejdes med elværktøj. Distraktioner kan medføre, at du mister kontrollen. 2. Elektricitet og sikkerhed a. Elværktøjets stik skal passe til kontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c. Udsæt ikke elværktøj for regn, og brug det ikke, hvor omgivelserne er våde. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød. d. Pas på, at ledningen ikke beskadiges. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele.

Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød. f. Brug en strømkilde med fejlstrømsrelæ, hvis det er nødvendigt at anvende elværktøj på fugtige steder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød. 3. Personlig sikkerhed a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade. b. Brug personligt beskyttelsesudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c. Træf forholdsregler, så utilsigtet start ikke er mulig. Kontroller, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker. d. Fjern indstillingsværktøj eller skruenøgle, inden elværktøjet startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade e. Stræk dig ikke for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår. f. Brug egnet arbejdstøj. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g. Hvis der kan monteres støvudsugningsog opsamlingsudstyr, skal dette tilsluttes og benyttes korrekt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

DANSK 4. Brug og vedligeholdelse af elværktøj a. Overbelast ikke elværktøjet. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b. Brug ikke elværktøjet, hvis afbryderkontakten er defekt. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehørsudskiftning eller opbevaring af elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet. d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøjet, eller som ikke har læst denne vejledning, benytte maskinen. El-værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e. Elværktøj skal vedligeholdes. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f. Hold skæreværktøj skarpt og rent. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation. 5. Service a. Lad kun kvalificerede fagfolk reparere elværktøjet og benyt kun originale reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.

Yderligere sikkerhedsadvarsler for elværktøj Advarsel! Yderligere sikkerhedsadvarsler for boremaskiner og slagboremaskiner ♦ 22

Bær høreværn ved slagboringer. Udsættelse for støj kan medføre høretab.

Brug de ekstra håndtag, der følger med værktøjet. Tab af kontrol kan medføre personskade. Hold i elværktøjets isolerede gribeflader, hvis der er risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger. Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød. Hold i elværktøjets isolerede gribeflader, hvis der er risiko for at beslaget kommer i kontakt med skjulte ledninger. Hvis beslag kommer i kontakt med en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød Brug skruetvingere eller lignende til at holde og støtte materialet på et stabilt underlag. Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det. Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter. Rør ikke ved spidsen af et bor lige efter boring, det kan være varmt.

Restrisici. Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: ♦ Tilskadekomst forårsaget af berøring af roterende/bevægelige dele. ♦ Tilskadekomst forårsaget af udskiftning af dele, klinger eller tilbehør. ♦ Tilskadekomst forårsaget af langvarig brug af et værktøj. Husk at holde pause jævnligt ved brug af et værktøj i længere tid. ♦ Hørenedsættelse. ♦ Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af værktøjet (eksempel: Arbejde med træ, især, eg, bøg og MDF.)

Vibration De angivne værdier for udsendelse af vibration opført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden anført i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne vibrationsemissionsværdi

DANSK kan også bruges som en foreløbig vurdering af eksponeringen. Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau. I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/ EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket, og hvor det kører i tomgang, tillige med startperioderne.

Mærkater på værktøjet Værktøjet er forsynet med følgende piktogrammer sammen med en datokode: Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst.

Elektricitet og sikkerhed Laderen er dobbelt isoleret. Derfor er en jordledning ikke nødvendig. Kontroller altid, at netspændingen svarer til spændingen på typeskiltet. Forsøg aldrig at erstatte laderenheden med et almindeligt netstik. ♦

Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret BLACK+DECKER-værksted, så farlige situationer undgås.

Funktioner Dette værktøj leveres med nogle af eller alle de følgende komponenter. 1. Variabel hastighedskontakt 2. Spærreknap 3. Forlæns-/baglænsknap 4. Knap til valg af borefunktion 5. Patron 6. Dybdestop 7. Sidehåndtag

Fig. B 8. Knap til manuel spindellåsning (kun nøglefri patron med enkelt muffe)

Samling Advarsel! Kontroller før samling, at værktøjet er slukket og at stikket er taget ud af stikkontakten.

Montering af sidehåndtaget og dybdestoppet (fig. A & E) ♦ ♦ ♦ ♦ ♦

Drej grebet mod uret indtil du kan skubbe sidehåndtaget (7) på værktøjets forside som vist. Drej sidehåndtaget til den ønskede position. Sæt dybdestoppet (6) i monteringshullet som vist. Indstil boredybden som beskrevet herunder. Spænd sidehåndtaget ved at dreje grebet med uret.

Montering af et bor Nøglefri patron med enkelt muffe (fig. B) ♦ ♦ ♦

Åbn patronen ved at trykke på den manuelle spindellås knap (8) og ved at dreje muffen (9) mod uret. Indsæt borakslen (12) i patronen. Spænd patronen godt ved at trykke på den manuelle spindel låseknap (8) og dreje bøsningen med uret indtil den er spændt.

Afmontering og genmontering af patronen (fig. C) ♦ ♦ ♦ ♦ ♦ ♦

Åbn patronen så meget som muligt. Fjern patronens holdeskrue, placeret i patronen ved at dreje den med uret ved hjælp af en skruetrækker. Spænd en unbrakonøgle ind i patronen og slå på den med en hammer som vist. Fjern unbrakonøglen. Fjern patronen ved at dreje den mod uret. Patronen genmonteres ved at skrue den på spindlen og fastgøre den med patronens holdeskrue.

Anvendelse Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes. Advarsel! Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter.

Valg af omløbsretning (fig. D) Brug ved boring og tilspænding af skruer forlæns (med uret) rotation. Ved løsning af skruer eller afmontering af et fastklemt bor, brug baglæns (mod uret) rotation. ♦ Du vælger forlæns rotation ved at skubbe forlæns/baglæns knappen (3) til venstre position. 23

Du vælger baglæns rotation ved at skubbe forlæns/baglæns knappen til højre.

Advarsel! Skift aldrig rotationsretning, mens motoren kører.

Valg af borefunktion ♦ ♦

Ved boring i murværk indstil funktionsvælgeren (4) for boring i positionen. For boring i andre materialer og for skrueopgaver, indstil funktionsvælgeren for boring til positionen.

Indstilling af boredybde (fig. E) ♦ ♦

Slæk sidehåndtaget (7) ved at dreje grebet mod uret. Indstil dybdestoppet (6) til den ønskede position. Den maksimale boredybde svarer til afstanden mellem spidsen på borehovedet og forenden på dybdestoppet. Spænd sidehåndtaget ved at dreje grebet med uret.

Du starter værktøjet ved at trykke på den variable hastigheds kontakt (1). Værktøjets hastighed afhænger af, hvor langt du trykker kontakten ned. Brug som en generel regel lave hastigheder til borehoveder med stor diameter og højre hastigheder til borehoveder med mindre diameter. Ved fortsat drift tryk også på spærreknappen (2) og udløs den variable hastighedskontakt. Denne valgmulighed er kun mulig ved fuld hastighed ved både forlæns og baglæns funktioner. Udløs kontakten til variabel hastighed for at slå værktøjet fra. Du slår værktøjet fra under fortsat drift, ved igen at trykke på den variable hastighedskontakt og udløse den.

Vedligehold Dit BLACK+DECKER-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Vedvarende tilfredsstillende funktion er afhængig af, om værktøjet plejes korrekt og rengøres regelmæssigt. Advarsel! Før udførelse af nogen vedligeholdelse, slå værktøjet fra og tag stikket ud. ♦ Rengør regelmæssigt ventilationshullerne i dit værktøj ved hjælp af en blød børste eller en tør klud. ♦ Rengør med jævne mellemrum motorhuset med en fugtig klud. Der må ikke bruges skuremidler eller opløsningsmidler. ♦ Åbn jævnligt patronen, og bank på den for at fjerne støv indvendigt (hvis monteret).

Miljøbeskyttelse Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Produkter og batterier indeholder materialer, der kan blive gendannet eller genanvendt og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Yderligere informationer findes på www.2helpU.com.

Tekniske data Indgangsspænding Effektindgang Tomgangshastighed Maks. borekapacitet Stål/beton Træ Vægt

VAC W Min -1 mm mm kg

KR750 (type 3) 230 710 0 - 2800 13 25 2,0

Tilbehør Værktøjets ydeevne afhænger af det anvendte tilbehør. BLACK+DECKER og Piranha tilbehør er produceret efter høje kvalitetsstandarder og er designet til at forbedre dit værktøjs ydeevne. Ved brug af dette tilbehør vil du få den allerbedste ydelse fra dit værktøj.

Lydtrykniveau i henhold til EN 60745: Lydtryk (LpA) 101 dB(A), usikkerhed (K) 3 dB(A), Lydeffekt (LWA) 112 dB(A), usikkerhed (K) 3 dB(A) Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745: Slagboring i beton (ah, ID) = 17,97 m/s², usikkerhed (K) 1,5 m/s², Drilling into mBoring i metal (ah, D) = 3,37 m/s², usikkerhed (K) 1,5 m/s²

DANSK EF-overensstemmelseserklæring

MASKINDIREKTIV KR750 - Bor Black & Decker erklærer, at produkterne beskrevet under ”Tekniske data” er i overensstemmelse med: 2006/42/EC, EN 607451:2009 +A1:2010 EN 60745-2-1:2010. Disse produkter er endvidere i overensstemmelse med direktiv 2004/108/EF (indtil 19/04/2016) 2014/30/EU (fra 20/04/2016) og 2011/65/EU. Kontakt Black & Decker på nedenstående adresse eller se vejledningens bagside for at få flere oplysninger. Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætter denne erklæring på vegne af Black & Decker. R. Laverick Direktør for maskinteknik Black & Decker Europe 210 Bath Road, Slough Berkshire, SL1 3YD Storbritannien 19.11.2015

Garanti Black & Decker er sikker på kvaliteten af sine produkter og giver forbrugerne en garanti på 24 måneder fra købsdatoen. Garantien er et tillæg til forbrugerens lovsikrede rettigheder og påvirker ikke disse. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde. Når du gør krav på garantien, skal kravet være i overensstemmelse med Black & Decker vilkår og betingelser, og du skal indsende dokumentation for købet til sælgeren eller til en autoriseret reparatør. Vilkår og betingelser for Black & Decker 2 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adresse, der er angivet i denne vejledning. Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produkt og modtage opdateringer om nye produkter og specielle tilbud. 25

DEUTSCH Verwendungszweck Ihre BLACK+DECKER, KR750 Bohrmaschine wurde zum Bohren von Holz, Metall, Kunststoff und Mauerwerk sowie für Schraubarbeiten entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.
