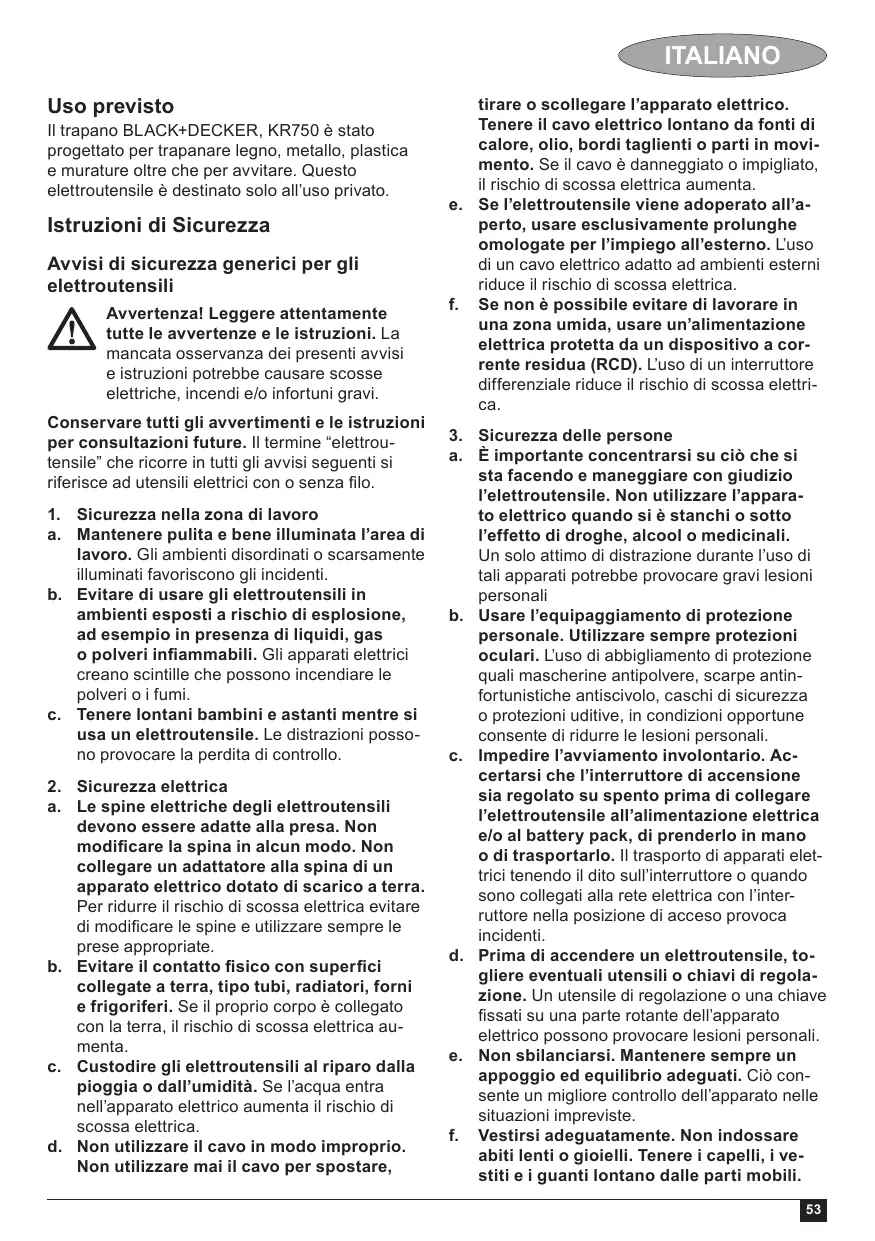

1. Sicurezza nella zona di lavoro

a. Mantenere pulita e bene illuminata l’area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi. c. Tenere lontani bambini e astanti mentre si usa un elettroutensile. Le distrazioni possono provocare la perdita di controllo.

2. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate. b. Evitare il contatto fisico con superfici collegate a terra, tipo tubi, radiatori, forni e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta. c. Custodire gli elettroutensili al riparo dalla pioggia o dall’umidità. Se l’acqua entra nell’apparato elettrico aumenta il rischio di scossa elettrica. d. Non utilizzare il cavo in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l’apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta. e. Se l’elettroutensile viene adoperato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. L’uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica. f. Se non è possibile evitare di lavorare in una zona umida, usare un’alimentazione elettrica protetta da un dispositivo a corrente residua (RCD). L’uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non utilizzare l’apparato elettrico quando si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali apparati potrebbe provocare gravi lesioni personali b. Usare l’equipaggiamento di protezione personale. Utilizzare sempre protezioni oculari. L’uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali. c. Impedire l’avviamento involontario. Accertarsi che l’interruttore di accensione sia regolato su spento prima di collegare l’elettroutensile all’alimentazione elettrica e/o al battery pack, di prenderlo in mano o di trasportarlo. Il trasporto di apparati elettrici tenendo il dito sull’interruttore o quando sono collegati alla rete elettrica con l’interruttore nella posizione di acceso provoca incidenti. d. Prima di accendere un elettroutensile, togliere eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell’apparato elettrico possono provocare lesioni personali. e. Non sbilanciarsi. Mantenere sempre un appoggio ed equilibrio adeguati. Ciò consente un migliore controllo dell’apparato nelle situazioni impreviste. f. Vestirsi adeguatamente. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti mobili.

ITALIANO Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l’elettroutensile. Utilizzare un apparato adatto al lavoro da eseguire. L’apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto. b. Non utilizzare elettroutensili con interruttori difettosi. Qualsiasi apparato elettrico che non possa essere controllato tramite l’interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o il battery pack dall’elettroutensile prima di regolarlo, sostituirne gli accessori o di riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l’apparato accidentalmente. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l’uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte. e. Sottoporre gli elettroutensili a regolare manutenzione. Verificare che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell’elettroutensile. Se danneggiato, far riparare l’apparato elettrico prima dell’uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione. f. Mantenere affilati e puliti gli strumenti da taglio. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo. g. Utilizzare l’elettroutensile, gli accessori e le punte in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare. L’utilizzo dell’apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.

a. Fare riparare l’elettroutensile esclusivamente da personale specializzato e solo usando pezzi di ricambio originali, In questo modo viene garantita la sicurezza dell’apparato elettrico. Altri avvisi di sicurezza per gli elettroutensili Avvertenza! Addizionali avvisi di sicurezza per i trapani normali e quelli a percussione

Indossare otoprotezioni quando si usano i trapani a percussione. L’esposizione al rumore può causare la perdita dell’udito. Usare le impugnature ausiliarie fornite con l’elettroutensile. La perdita del controllo può causare lesioni alla persona. Tenere l’elettroutensile afferrando le impugnature isolate se vi è la possibilità che l’accessorio di taglio possa venire a contatto con cavi nascosti o con il filo di alimentazione. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’apparato e possono provocare la folgorazione dell’operatore. Tenere l’elettroutensile afferrando le impugnature isolate se vi è la possibilità che la punta dell’avvitatore possa venire a contatto di cavi nascosti o del filo di alimentazione. I dispositivi di fissaggio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’apparato e possono provocare la folgorazione dell’operatore. Usare morse o altri metodi pratici per fissare e bloccare il pezzo da lavorare ad una piattaforma stabile. Tenere il lavoro con le mani o contro il corpo non assicura la stabilità e potrebbe portare ad una perdita del controllo. Prima di trapanare pareti, pavimenti o soffitti, controllare l’ubicazione di fili e tubazioni. Evitare di toccare la punta di una punta del trapano subito dopo la trapanatura, dato che potrebbe essere calda. Rischi residui. L’utilizzo dell’apparecchio può comportare altri rischi non contemplati negli avvisi di sicurezza qui riportati. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. ITALIANO Pur osservando le norme di sicurezza e utilizzando dispositivi di protezione adeguati, certi rischi non possono essere evitati. Sono inclusi: ♦ Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento. ♦ Lesioni causate o subite durante la sostituzione di parti, lame o accessori. ♦ Lesioni causate dall’impiego prolungato di un elettroutensile. Quando si usa qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause. ♦ Menomazioni uditive. ♦ Rischi per la salute causati dall’aspirazione di polvere generata dall’utilizzo dell’elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l’MDF.) Vibrazioni I valori dichiarati delle emissioni di vibrazioni, indicati nei dati tecnici e nella dichiarazione di conformità del presente manuale, sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati come paragone tra un attrezzo e un altro. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell’esposizione. Avvertenza! Il valore delle emissioni di vibrazioni durante l’impiego effettivo dell’elettroutensile può variare da quello dichiarato a seconda delle modalità d’uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato. Quando si valuta l’esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/ CE destinata alla protezione delle persone che usano regolarmente gli elettroutensili nello svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’utensile è usato, oltre a tenere in conto tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile è spento, quelli in cui è acceso ma a riposo e quelli in cui è effettivamente utilizzato. Sicurezza elettrica Il doppio isolamento di cui è provvisto il caricabatteria rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei dati tecnici. Non tentare mai di sostituire il caricabatterie con una normale spina elettrica.

Caratteristiche Questo elettrodomestico presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore a velocità variabile

2. Pulsante di bloccaggio

3. Pulsante avanti/indietro

4. Selettore modalità di trapanatura

6. Arresto di profondità

7. Impugnatura laterale

8. Pulsante di blocco alberino manuale (solo

mandrino portapunta a serraggio senza chiave con manicotto unico) Assemblaggio Avvertenza! Prima di montare l’elettroutensile, assicurarsi che sia spento e scollegato dalla presa di corrente. Montaggio dell’impugnatura laterale e dell’arresto di profondità (fig. A & E)

Etichette sull’apparato Sull’elettroutensile sono presenti i seguenti simboli assieme al codice data: Avvertenza! Per ridurre il rischio di infortuni, l’utente deve leggere il manuale d’uso. In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare eventuali pericoli. Allentare il contatore finché non è possibile scorrere l’impugnatura laterale (7) ruotando il manico in senso antiorario Ruotare l’impugnatura laterale nella posizione desiderata. Inserire l’arresto di profondità (6) nel foro di fissaggio come illustrato. Regolare la profondità di trapanatura come descritto di seguito. Serrare l’impugnatura laterale ruotando quella principale in senso orario. Montaggio di una punta da trapano Mandrino portapunta a serraggio senza chiave con manicotto unico (fig. B)

Aprire il mandrino premendo il pulsante bloc55 ITALIANO

co alberino manuale (8) e ruotando il manicotto (9) in senso antiorario. Inserire il codolo della punta (12) nel mandrino portapunta. Serrare saldamente il mandrino premendo il pulsante blocco alberino manuale (8) e ruotando il manicotto in senso orario fino a serrarlo. Smontaggio e rimontaggio del mandrino portapunta (fig. C)

Aprire il più possibile il mandrino portapunta. Rimuovere la vite di serraggio del mandrino, situata nel mandrino, ruotandola in senso orario con un cacciavite. Serrare una chiave Allen nel mandrino portapunta e colpirla con un martello come illustrato. Rimuovere la chiave Allen. Smontare il mandrino portapunta ruontandolo in senso antiorario. Per rimontare il madrino, avvitarlo sull’alberino e fissarlo con la vite di serraggio del mandrino. Utilizzo Avvertenza! Lasciare che l’elettroutensile funzioni al suo ritmo. Non sovraccaricarlo. Avvertenza! Prima di tapanare pareti, pavimenti o soffitti, controllare l’ubicazione di fili e tubazioni. Selezione della direzione di rotazione (fig. D) Per la trapanatura e per l’avvitatura usare la rotazione in avanti (senso orario). Per allentare le viti o rimuovere una punta inceppata, usare la rotazione inversa (senso antiorario). ♦ Per selezionare la rotazione avanti, premere il pulsante avanti/indietro (3) nella posizione sinistra. ♦ Per selezionare la rotazione inversa, premere il pulsante avanti/indietro a destra. Avvertenza! Non cambiare mai la direzione di rotazione quando il motore è in funzione. Selezione della modalità di trapanatura

Per trapanare murature, regolare il selettore della modalità di trapanatura (4) sulla posizione . Per la trapanatura in altri materiali e per l’avvitatura, regolare il selettore della modalità di trapanatura sulla posizione . Regolazione della profondità di trapanatura (fig. E)

Allentare l’impugnatura laterale (7) ruotando il contatore in senso orario. Regolare l’arresto di profondità (6) sulla posizione desiderata. La massima profondità di trapanatura è pari alla distanza tra la punta del trapano e l’estremità anteriore dell’arresto di profondità. Serrare l’impugnatura laterale ruotando quella principale in senso orario. Accensione e spegnimento

Per accendere l’elettroutensile, premere l’interruttore a velocità variabile (1). La velocità dell’elettroutensile dipende dalla pressione esercitata sull’interruttore. Come regola generale, usare le velocità basse per punte di diametro grande e le velocità alte per punte di diametro più piccolo. Per il funzionamento continuo, premere anche il pulsante di blocco (2) e rilasciare l’interruttore della velocità variabile. Questa opzione è disponibile solo alla massima velocità in entrambe le modalità avanti e indietro. Per spegnere l’elettroutensile, rilasciare l’interruttore di accensione a velocità variabile. Per spegnere l’utensile in modalità di funzionamento continuo, premere nuovamente l’interruttore di velocità variabile e rilasciarlo. Accessori Le prestazioni dell’elettroutensile dipendono dall’accessorio usato. Gli accessori BLACK+DECKER e Piranha sono progettati secondo elevati standard di qualità e progettati per migliorare le prestazioni dell’utensile. Utilizzando questi accessori si otterrà il meglio dall’elettroutensile. Manutenzione Questo elettroutensile BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. Avvertenza! Prima di eseguire qualsiasi manutenzione, spegnere e scollegare l’utensile. ♦ Pulire regolarmente i fori di ventilazione nell’utensile utilizzando una spazzola morbida o un panno asciutto. ♦ Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. ITALIANO

Aprire regolarmente il mandrino e batterlo leggermente per eliminare la polvere dall’interno (quando montato). Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Black & Decker. R. Laverick Direttore tecnico Black & Decker Europe 210 Bath Road, Slough Berkshire, SL1 3YD Regno Unito

Protezione dell’ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. I prodotti e le batterie contengono materiali che possono essere recuperati o riciclati riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com. Dati tecnici Tensione in ingresso Potenza assorbita Velocità a vuoto Capacità di trapanatura max. Acciaio/calcestruzzo Legno Peso VAC Min -1

2,0 Livello di pressione sonora misurato in base a EN 60745: Pressione sonora (LpA) 101 dB(A), incertezza (K) 3 dB(A), Potenza acustica (LWA) 112 dB(A), incertezza (K) 3 dB(A) Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745: Trapanatura a percussione nel calcestruzzo (ah, ID) = 17,97 m/s², incertezza (K) 1,5 m/s², Trapanatura nel metallo (ah, D) = 3,37 m/s², incertezza (K) 1,5 m/s² Dichiarazione di conformità CE DIRETTIVA MACCHINE Garanzia Black & Decker è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida sui territori degli stati membri dell’Unione Europea o dell’EFTA ( Associazione europea di libero scambio). Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni Black & Decker e sarà necessario presentare la prova di acquisto al venditore o all’agente di riparazione autorizzato. I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede dell’agente di riparazione autorizzato più vicino sono consultabili su Internet all’indirizzo www.2helpU.com, o contattando l’ufficio Black & Decker di zona all’indirizzo indicato in questo manuale. Visitare il nostro sito www.blackanddecker.co.uk per registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali. KR750 - Trapano Black & Decker dichiara che i prodotti descritti al paragrafo “Dati tecnici” sono conformi a: 2006/42/ EC, EN 60745-1:2009 +A1:2010 EN 60745-21:2010. Questi prodotti sono conformi alle Direttive 2004/108/CE (fino al 19/04/2016), 2014/30/UE (dal 20/04/2016) e 2011/65/UE. Per ulteriori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l’ultima di copertina del manuale.
