NÁVOD NA OBSLUHU BLACK & DECKER KR750K-FR BLACK & DECKER

(Preložené z pôvodného návodu)

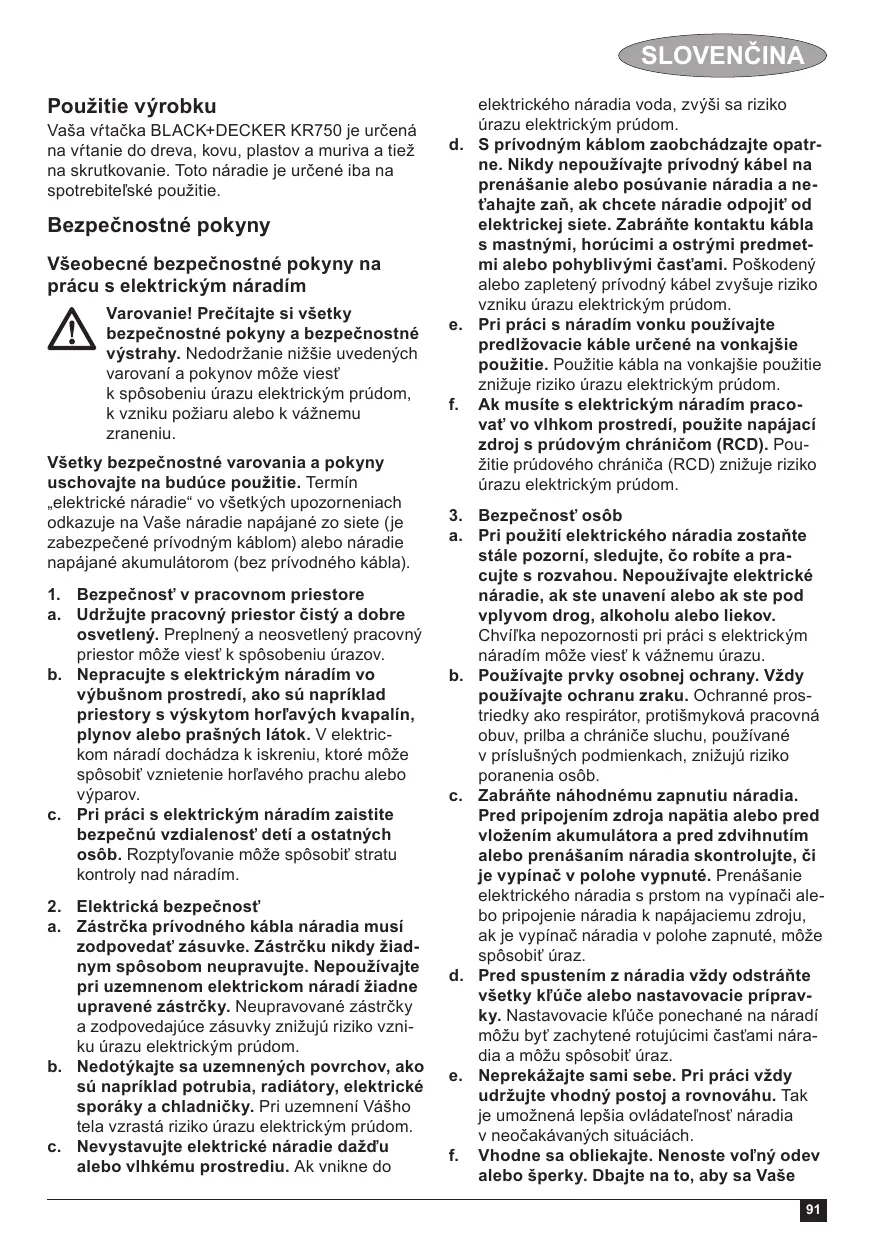

SLOVENČINA Použitie výrobku Vaša vŕtačka BLACK+DECKER KR750 je určená na vŕtanie do dreva, kovu, plastov a muriva a tiež na skrutkovanie. Toto náradie je určené iba na spotrebiteľské použitie.

Bezpečnostné pokyny Všeobecné bezpečnostné pokyny na prácu s elektrickým náradím Varovanie! Prečítajte si všetky bezpečnostné pokyny a bezpečnostné výstrahy. Nedodržanie nižšie uvedených varovaní a pokynov môže viesť k spôsobeniu úrazu elektrickým prúdom, k vzniku požiaru alebo k vážnemu zraneniu. Všetky bezpečnostné varovania a pokyny uschovajte na budúce použitie. Termín „elektrické náradie“ vo všetkých upozorneniach odkazuje na Vaše náradie napájané zo siete (je zabezpečené prívodným káblom) alebo náradie napájané akumulátorom (bez prívodného kábla). 1. Bezpečnosť v pracovnom priestore a. Udržujte pracovný priestor čistý a dobre osvetlený. Preplnený a neosvetlený pracovný priestor môže viesť k spôsobeniu úrazov. b. Nepracujte s elektrickým náradím vo výbušnom prostredí, ako sú napríklad priestory s výskytom horľavých kvapalín, plynov alebo prašných látok. V elektrickom náradí dochádza k iskreniu, ktoré môže spôsobiť vznietenie horľavého prachu alebo výparov. c. Pri práci s elektrickým náradím zaistite bezpečnú vzdialenosť detí a ostatných osôb. Rozptyľovanie môže spôsobiť stratu kontroly nad náradím. 2. Elektrická bezpečnosť a. Zástrčka prívodného kábla náradia musí zodpovedať zásuvke. Zástrčku nikdy žiadnym spôsobom neupravujte. Nepoužívajte pri uzemnenom elektrickom náradí žiadne upravené zástrčky. Neupravované zástrčky a zodpovedajúce zásuvky znižujú riziko vzniku úrazu elektrickým prúdom. b. Nedotýkajte sa uzemnených povrchov, ako sú napríklad potrubia, radiátory, elektrické sporáky a chladničky. Pri uzemnení Vášho tela vzrastá riziko úrazu elektrickým prúdom. c. Nevystavujte elektrické náradie dažďu alebo vlhkému prostrediu. Ak vnikne do

elektrického náradia voda, zvýši sa riziko úrazu elektrickým prúdom. d. S prívodným káblom zaobchádzajte opatrne. Nikdy nepoužívajte prívodný kábel na prenášanie alebo posúvanie náradia a neťahajte zaň, ak chcete náradie odpojiť od elektrickej siete. Zabráňte kontaktu kábla s mastnými, horúcimi a ostrými predmetmi alebo pohyblivými časťami. Poškodený alebo zapletený prívodný kábel zvyšuje riziko vzniku úrazu elektrickým prúdom. e. Pri práci s náradím vonku používajte predlžovacie káble určené na vonkajšie použitie. Použitie kábla na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom. f. Ak musíte s elektrickým náradím pracovať vo vlhkom prostredí, použite napájací zdroj s prúdovým chráničom (RCD). Použitie prúdového chrániča (RCD) znižuje riziko úrazu elektrickým prúdom. 3. Bezpečnosť osôb a. Pri použití elektrického náradia zostaňte stále pozorní, sledujte, čo robíte a pracujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri práci s elektrickým náradím môže viesť k vážnemu úrazu. b. Používajte prvky osobnej ochrany. Vždy používajte ochranu zraku. Ochranné prostriedky ako respirátor, protišmyková pracovná obuv, prilba a chrániče sluchu, používané v príslušných podmienkach, znižujú riziko poranenia osôb. c. Zabráňte náhodnému zapnutiu náradia. Pred pripojením zdroja napätia alebo pred vložením akumulátora a pred zdvihnutím alebo prenášaním náradia skontrolujte, či je vypínač v polohe vypnuté. Prenášanie elektrického náradia s prstom na vypínači alebo pripojenie náradia k napájaciemu zdroju, ak je vypínač náradia v polohe zapnuté, môže spôsobiť úraz. d. Pred spustením z náradia vždy odstráňte všetky kľúče alebo nastavovacie prípravky. Nastavovacie kľúče ponechané na náradí môžu byť zachytené rotujúcimi časťami náradia a môžu spôsobiť úraz. e. Neprekážajte sami sebe. Pri práci vždy udržujte vhodný postoj a rovnováhu. Tak je umožnená lepšia ovládateľnosť náradia v neočakávaných situáciách. f. Vhodne sa obliekajte. Nenoste voľný odev alebo šperky. Dbajte na to, aby sa Vaše 91

SLOVENČINA vlasy, odev a rukavice nedostali do kontaktu s pohyblivými časťami. Voľný odev, šperky alebo dlhé vlasy môžu byť pohyblivými dielmi zachytené. g. Ak sú zariadenia vybavené adaptérom na pripojenie príslušenstva na zachytávanie prachu, zaistite jeho správne pripojenie a riadnu funkciu. Použitie týchto zariadení môže znížiť nebezpečenstvo týkajúce sa prachu. 4. Použitie elektrického náradia a jeho údržba a. Nepreťažujte elektrické náradie. Používajte na vykonávanú prácu správny typ náradia. Pri použití správneho typu náradia bude práca vykonávaná lepšie a bezpečnejšie. b. Ak nie je možné vypínač náradia zapnúť a vypnúť, s náradím nepracujte. Každé elektrické náradie s nefunkčným vypínačom je nebezpečné a musí sa opraviť. c. Pred nastavovaním náradia, pred výmenou príslušenstva alebo ak náradie nepoužívate, odpojte zástrčku prívodného kábla od zásuvky alebo z náradia vyberte akumulátor. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného zapnutia náradia. d. Uložte elektrické náradie mimo dosahu detí a nedovoľte ostatným osobám, ktoré toto náradie nevedia ovládať, alebo ktoré nepoznajú tieto bezpečnostné pokyny, aby s týmto elektrickým náradím pracovali. Elektrické náradie je v rukách nekvalifikovanej obsluhy nebezpečné. e. Vykonávajte údržbu elektrického náradia. Skontrolujte vychýlenie alebo zablokovanie pohyblivých častí, poškodenie jednotlivých dielcov a iné okolnosti, ktoré môžu ovplyvniť chod náradia. Ak je náradie poškodené, nechajte ho opraviť. Mnoho nehôd býva spôsobených zanedbanou údržbou náradia. f. Rezné nástroje udržujte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými reznými ostriami sú menej náchylné na zanášanie nečistotami a lepšie sa s nimi pracuje. g. Používajte toto elektrické náradie, príslušenstvo a pracovné nástroje podľa týchto pokynov a berte do úvahy prevádzkové podmienky a prácu, ktorá sa bude vykonávať. Použitie elektrického náradia na iné účely, než na aké je určené, môže byť nebezpečné. 5. Servis a. Opravy elektrického náradia zverte iba kvalifikovanému technikovi, ktorý bude 92

používať originálne náhradné diely. Tým zaistíte bezpečnú prevádzku náradia.

Doplnkové bezpečnostné pokyny na prácu s elektrickým náradím Varovanie! Doplnkové bezpečnostné pokyny pre vŕtačky a príklepové vŕtačky ♦ ♦ ♦

Pri práci s príklepovými vŕtačkami používajte ochranu sluchu. Nadmerná hlučnosť môže spôsobiť stratu sluchu. Používajte prídavné rukoväti dodávané s náradím. Strata kontroly nad náradím môže viesť k úrazu. Pri pracovných operáciách, pri ktorých by mohlo dôjsť ku kontaktu pracovného nástroja so skrytými elektrickými vodičmi, držte elektrické náradie vždy za izolované rukoväti. Pri kontakte pracovného príslušenstva so „živým“ vodičom spôsobia neizolované kovové časti náradia obsluhe úraz elektrickým prúdom. Pri pracovných operáciách, pri ktorých by mohlo dôjsť ku kontaktu montážneho prvku so skrytými elektrickými vodičmi, držte elektrické náradie vždy za izolované rukoväti. Montážne prvky, ktoré sa dostanú do kontaktu so „živým“ vodičom, spôsobia, že neizolované kovové časti elektrického náradia budú tiež „živé“, čo môže obsluhe spôsobiť úraz elektrickým prúdom. Na zaistenie a upnutie obrobku k pracovnému stolu používajte svorky alebo iné vhodné prostriedky. Držanie obrobku rukou alebo opretie obrobku o časť tela nezaistí jeho stabilitu a môže viesť k strate kontroly. Pred vŕtaním do stien, podláh alebo stropov zistite polohu elektrických vedení a potrubia. Ihneď po ukončení vŕtania sa nedotýkajte vrtáka, pretože môže byť horúci.

Zvyškové riziká Ak sa toto náradie používa iným spôsobom, než je uvedené v priložených bezpečnostných varovaniach, môžu sa objaviť dodatočné zvyškové riziká. Tieto riziká môžu vzniknúť v dôsledku nesprávneho použitia, dlhodobého použitia atď. Napriek tomu, že sa dodržiavajú príslušné bezpečnostné predpisy a používajú sa bezpečnostné zariadenia, určité zvyškové riziká sa nemôžu vylúčiť. Tieto riziká sú nasledujúce: ♦ Zranenia spôsobené kontaktom s akoukoľvek rotujúcou alebo pohybujúcou sa časťou.

Zranenia spôsobené pri výmene dielcov, pracovného nástroja alebo príslušenstva. Zranenia spôsobené dlhodobým použitím náradia. Ak používate akékoľvek náradie dlhší čas, zaistite, aby sa robili pravidelné prestávky. Poškodenie sluchu. Zdravotné riziká spôsobené vdychovaním prachu vytváraného pri použití náradia (príklad: - práca s drevom, najmä s dubovým, bukovým a MDF).

Vibrácie Deklarovaná úroveň vibrácií uvedená v technických údajoch a vo vyhlásení o zhode bola meraná v súlade so štandardnou skúšobnou metódou predpísanou normou EN 60745 a môže sa použiť na porovnanie jednotlivých náradí medzi sebou. Deklarovaná úroveň vibrácií sa môže tiež použiť na predbežné stanovenie času práce s týmto náradím. Varovanie! Úroveň vibrácií sa pri aktuálnom použití elektrického náradia môže líšiť od deklarovanej úrovne vibrácií v závislosti od spôsobu použitia náradia. Úroveň vibrácií môže byť vzhľadom na uvedenú hodnotu vyššia. Pri stanovení času pôsobenia vibrácií, z dôvodu určenia bezpečnostných opatrení podľa normy 2002/44/ES na ochranu osôb pravidelne používajúcich elektrické náradie v zamestnaní, by mal predbežný odhad pôsobenia vibrácií brať na zreteľ aktuálne podmienky použitia náradia s prihliadnutím na všetky časti pracovného cyklu, ako sú časy, keď je náradie vypnuté a keď beží naprázdno.

BLACK+DECKER, aby sa zabránilo možným rizikám.

Popis Tento výrobok sa skladá z niektorých alebo zo všetkých nasledujúcich častí. 1. Spínač s plynulou reguláciou otáčok 2. Zaisťovacie tlačidlo 3. Prepínač pravého/ľavého chodu 4. Volič režimu vŕtania 5. Skľučovadlo 6. Hĺbkový doraz 7. Bočná rukoväť

Obr. B 8. Zaisťovacie tlačidlo hnacieho hriadeľa (iba pri rýchloupevňovacom skľučovadle s jednou objímkou)

Zostavenie Varovanie! Pred zostavením sa uistite, či je náradie vypnuté a či je prívodný kábel odpojený od zásuvky.

Upevnenie bočnej rukoväti a hĺbkového dorazu (obr. A a E) ♦

Štítky na náradí Na náradí sú spoločne s dátumovým kódom zobrazené nasledujúce piktogramy: Varovanie! Z dôvodu zníženia rizika spôsobenia úrazu si používateľ musí prečítať návod na použitie.

Upínanie vrtáka Rýchloupevňovacie skľučovadlo s jednou objímkou (obr. B) ♦

Elektrická bezpečnosť Táto nabíjačka je vybavená dvojitou izoláciou. Preto nie je nutné použitie uzemňovacieho vodiča. Vždy skontrolujte, či napätie v elektrickej sieti zodpovedá napätiu uvedenému na výkonovom štítku. Nikdy sa nepokúšajte nahradiť nabíjačku priamym pripojením k sieťovej zásuvke. ♦

Ak je poškodený prívodný kábel, musí ho vymeniť výrobca alebo autorizovaný servis

Otáčajte rukoväťou proti smeru pohybu hodinových ručičiek, kým sa nebude dať bočná rukoväť (7) nasunúť na prednú časť náradia, ako je uvedené na obrázku. Nastavte bočnú rukoväť do požadovanej polohy. Zasuňte hĺbkový doraz (6) do montážneho otvoru, ako na uvedenom obrázku. Nastavte hĺbku vŕtania podľa nižšie uvedeného postupu. Utiahnite bočnú rukoväť otáčaním rukoväti v smere pohybu hodinových ručičiek.

Otvorte skľučovadlo stlačením zaisťovacieho tlačidla hnacieho hriadeľa (8) a otáčaním objímky (9) proti smeru pohybu hodinových ručičiek. Zasuňte upínaciu stopku nástroja (12) do skľučovadla. Stlačením zaisťovacieho tlačidla hnacieho hriadeľa (8) a otáčaním objímky v smere pohybu hodinových ručičiek pevne dotiahnite skľučovadlo.

Sňatie a nasadenie skľučovadla (obr. C) ♦

Roztvorte čeľuste skľučovadla čo najviac. 93

SLOVENČINA ♦ ♦ ♦ ♦ ♦

Pomocou skrutkovača uvoľnite v smere pohybu hodinových ručičiek montážnu skrutku skľučovadla, ktorá je vo vnútri skľučovadla. Do skľučovadla upnite šesťhranný kľúč a udrite doňho kladivom tak, ako je znázornené na obrázku. Vyberte šesťhranný kľúč. Otáčaním proti smeru pohybu hodinových ručičiek skľučovadlo vyskrutkujte. Ak chcete skľučovadlo namontovať späť, naskrutkujte ho na hriadeľ a zaistite ho montážnou skrutkou.

Použitie Varovanie! Nechajte náradie pracovať jeho vlastným tempom. Zamedzte preťažovaniu. Varovanie! Pred vŕtaním do stien, podláh alebo stropov zistite polohu elektrických vedení a potrubí.

Voľba smeru otáčania (obr. D) Pri vŕtaní a doťahovaní skrutiek používajte otáčanie smerom dopredu (v smere pohybu hodinových ručičiek). Na povoľovanie skrutiek a uvoľňovanie zablokovaných nástrojov používajte otáčanie ľavý chod (proti smeru pohybu hodinových ručičiek). ♦ Ak chcete zvoliť smer otáčania vpravo, posuňte prepínač pravého/ľavého chodu (3) smerom doľava. ♦ Ak chcete zvoliť ľavý chod, zatlačte prepínač pre chod doprava. Varovanie! Nikdy nemeňte smer otáčania za chodu motora.

Voľba režimu vŕtania ♦ ♦

Otáčaním proti smeru pohybu hodinových ručičiek uvoľnite bočnú rukoväť (7). Nastavte hĺbkový doraz (6) do požadovanej polohy. Maximálna hĺbka vŕtania zodpovedá vzdialenosti medzi špičkou vrtáka a prednou časťou hĺbkového dorazu. Utiahnite bočnú rukoväť otáčaním rukoväti v smere pohybu hodinových ručičiek.

Zapnutie a vypnutie ♦

Ak chcete náradie zapnúť, stlačte vypínač s plynulou reguláciou otáčok (1). Otáčky

náradia závisia od intenzity stlačenia tohto vypínača. Všeobecne používajte nižšie otáčky pre väčšie priemery vrtákov a vyššie otáčky pre menšie priemery. Plynulý chod zvolíte stlačením zaisťovacieho tlačidla (2) a uvoľnením vypínača s plynulou reguláciou otáčok. Táto funkcia je k dispozícii iba pre maximálne otáčky pri pravom i ľavom chode. Ak chcete náradie vypnúť, uvoľnite vypínač s plynulou reguláciou otáčok. Ak chcete vypnúť náradie pracujúce v nepretržitom režime, stlačte ešte raz vypínač s reguláciou otáčok a uvoľnite ho.

Príslušenstvo Výkon Vášho náradia závisí od používaného príslušenstva. Príslušenstvá BLACK+DECKER a Piranha sú navrhnuté a vyrobené podľa noriem pre vysokú kvalitu a sú určené na zvýšenie výkonu Vášho náradia. Použitím tohto príslušenstva docielite najlepší výsledok, aký Vám Vaše náradie môže poskytnúť.

Údržba Vaše náradie BLACK+DECKER bolo skonštruované tak, aby pracovalo dlhý čas s minimálnymi nárokmi na údržbu. Riadna starostlivosť o náradie a jeho pravidelné čistenie Vám zaistí jeho bezproblémový chod. Varovanie! Pred vykonávaním akejkoľvek údržby náradie vypnite a odpojte ho od napájacieho zdroja. ♦ Pravidelne čistite vetracie otvory na náradí mäkkou kefkou alebo suchou handričkou. ♦ Pomocou vlhkej handričky pravidelne čistite kryt motora. Nepoužívajte žiadne abrazívne čistiace prostriedky alebo rozpúšťadlá. ♦ Pravidelne otvárajte skľučovadlo a poklepaním odstráňte prach z vnútornej časti náradia (ak je náradie vybavené skľučovadlom).

Ochrana životného prostredia Trieďte odpad. Tento výrobok sa nesmie likvidovať v bežnom domovom odpade. Tieto výrobky obsahujú akumulátory, ktoré je možné obnoviť alebo recyklovať, čo znižuje dopyt po surovinách. Zaistite, prosím, recykláciu elektrických výrobkov a akumulátorov podľa miestnych platných predpisov. Ďalšie informácie nájdete na adrese www.2helpU.com.

Technické údaje Vstupné napätie V (striedavé) Príkon W Otáčky naprázdno min-1 Maximálny priemer vrtáka pri vŕtaní do Oceľ/betón mm Drevo mm Hmotnosť kg

KR750 (Typ 3) 230 710 0 - 2800 13 25 2,0

Hladina akustického tlaku podľa normy EN 60745: Akustický tlak (LpA) 101 dB(A), odchýlka (K) 3 dB(A), Akustický výkon (LWA) 112 dB(A), odchýlka (K) 3 dB(A) Celková úroveň vibrácií (priestorový vektorový súčet) podľa normy EN 60745: Príklepové vŕtanie do betónu (ah, ID) = 17,97 m/s², odchýlka (K) 1,5 m/s², Vŕtanie do kovu (ah, D) = 3,37 m/s², odchýlka (K) 1,5 m/s²

ES Vyhlásenie o zhode v rámci EÚ SMERNICA PRE STROJOVÉ ZARIADENIA

15 KR750 – Vŕtačka Spoločnosť Black & Decker vyhlasuje, že tieto produkty popisované v technických údajoch spĺňajú požiadavky nasledujúcich noriem: 2006/42/ES, EN 60745-1:2009 +A1:2010 EN 60745-2-1:2010.

Spoločnosť Black & Decker je presvedčená o kvalite svojich výrobkov a ponúka spotrebiteľom záruku 24 mesiacov od dátumu kúpy. Táto záruka sa ponúka v prospech zákazníka a nijako neovplyvní jeho zákonné záručné práva. Táto záruka je platná vo všetkých členských štátoch EÚ a európskej zóny voľného obchodu EFTA. Ak požadujete reklamáciu v rámci záruky, táto reklamácia musí spĺňať obchodné podmienky spoločnosti Black & Decker a predajcovi alebo autorizovanému servisu budete musieť predložiť doklad o kúpe. Obchodné podmienky týkajúce sa záruky spoločnosti Black & Decker v trvaní 2 rokov a adresu najbližšieho autorizovaného servisu nájdete na internetovej adrese www.2helpU.com, alebo kontaktujte najbližšieho autorizovaného predajcu Black & Decker na adrese uvedenej v tomto návode. Navštívte, prosím, naše internetové stránky www.blackanddecker.co.uk, kde môžete zaregistrovať svoj nový výrobok Black & Decker a kde môžete získať informácie o našich nových výrobkoch a špeciálnych ponukách.

Tieto výrobky spĺňajú aj požiadavky smerníc 2004/108/EC (do 19. 4. 2016), 2014/30/EÚ (od 20. 4. 2016) a 2011/65/EÚ. Ak chcete získať ďalšie informácie, kontaktujte, prosím, spoločnosť Black & Decker na tejto adrese alebo na adresách, ktoré sú uvedené na konci tohto návodu. Nižšie podpísaná osoba je zodpovedná za zostavenie technických údajov a vydáva toto vyhlásenie v zastúpení spoločnosti Black & Decker. R. Laverick Riaditeľ technického oddelenia Black & Decker Europe 210 Bath Road, Slough Berkshire, SL1 3YD United Kingdom 19. 11. 2015
