Typ produktu	Benzínový plotostřih
Značka	IKRA
Model	IBHS 62
Typ motoru	Dvoutaktní benzínový motor
Objem válce	25,4 cm³
Maximální výkon	0,9 kW při 8 500 ot./min
Délka střihu	600 mm
Maximální tloušťka střihu	27 mm
Objem palivové nádrže	0,6 L
Směšovací poměr (benzín/dvoutaktní olej)	40:1
Hmotnost (prázdná nádrž, bez ochrany nože)	6,1 kg
Garantovaná hladina hluku (LWA)	114 dB(A)
Akustický tlak (LPA)	91 dB(A) K=3 dB
Vibrace (EN ISO 10517)	7,5 m/s² K=1,5 m/s²
Zapalovací svíčka	NHSP L8RTF
Bezpečnost	Tlačítko zapnuto/vypnuto, ochrana nože, nouzové zastavení plynové páky
Běžná údržba	Čištění vzduchového filtru (každých 8 h), palivový filtr, svíčka, mazání převodovky (každých 20 h)
Náhradní díly	Dostupné v poprodejním servisu
Záruka	24 měsíců (soukromé použití), 12 měsíců (profesionální použití)
Shoda	CE (Směrnice 2006/42/ES, 2014/30/EU, 2000/14/ES)

Často kladené otázky - IBHS 62 IKRA

Jaký typ paliva použít pro plotostřih IBHS 62?

Použijte směs bezolovnatého benzínu (oktanové číslo min. 91 ROZ) a dvoutaktního motorového oleje (norma JASO FC nebo ISO-L-EGC) v poměru 40:1. Nepoužívejte benzín E10 nebo olovnatý benzín.

Jak nastartovat plotostřih za studena?

Nastavte tlačítko zapnuto/vypnuto na 1, stiskněte startovací pumpu, dokud nedojde palivo, zvedněte páčku sytiče (Choke), pomalu a poté rychle zatáhněte za startovací lanko. Jakmile motor naskočí, snižte páčku sytiče. Nechte motor běžet jednu minutu před použitím.

Jak bezpečně zastavit motor?

Uvolněte plynovou páku, poté nastavte tlačítko zapnuto/vypnuto na 0. Počkejte na úplné zastavení nože před odložením přístroje.

Jaká je frekvence čištění vzduchového filtru?

Čistěte vzduchový filtr každých 8 hodin provozu, nebo častěji v prašném prostředí. Umyjte jej v teplé mýdlové vodě, osušte a vraťte zpět.

Jak nastavit vůli nožů?

Povolte matice pod řezacím zařízením, otočte šrouby o čtvrt až půl otáčky proti směru hodinových ručiček, poté matice utáhněte. Vůle je správná, když se podložka snadno pohybuje rukou.

Jaká jsou základní bezpečnostní opatření?

Vždy noste ochranné brýle, chrániče sluchu, rukavice a bezpečnostní obuv. Nepracujte v dešti nebo na žebříku. Držte přístroj oběma rukama a udržujte osoby ve vzdálenosti více než 15 m.

Jak skladovat plotostřih na delší dobu?

Vypusťte palivovou nádrž, očistěte přístroj, naolejujte pohyblivé části, nasaďte ochranu nože a uložte na suché místo mimo dosah dětí.

Co dělat, když nůž pokračuje v otáčení na volnoběh?

Nastavte šroub pro nastavení volnoběžných otáček: otáčejte ve směru hodinových ručiček pro zvýšení, proti směru pro snížení. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jaké jsou příznaky vadné zapalovací svíčky?

Obtížné startování, motor se zastavuje nebo nepravidelný chod. Zkontrolujte mezeru mezi elektrodami (0,6-0,7 mm) a vyměňte svíčku, pokud je znečištěná nebo poškozená.

Jak namazat převodovku plotostřihu?

Každých 10 až 20 hodin provozu nasaďte mazací pistoli na maznici a vstříkněte trochu standardního maziva pro převodovky.

NÁVOD K OBSLUZE IBHS 62 IKRA

Benzínové nůžky na keře

Návod k použití - Překlad původního návodu k použití

SK

Benzínové nožnice na živý plot

CZ Před použitím je nutné si přečíst návod k použití!

CZ | Návod k použití

Obsah Strana

Rozsah dodávky.... 2

Provozní doba.... 2

Symboly na přístroji....2

Symboly v návodu k použití.... 2

Použití v souladu s určením / v rozporu s určením.... 3

Zbytková rizika....3

Bezpečnost práce.... 3

- První kroky.... 3

- Zacházení s palivem....5

Označení součástí....6

Před prvním uvedením do provozu....7

Tankování....7

- Benzín....7

- Olej pro dvoutaktní motor....7

- Palivová směs....7

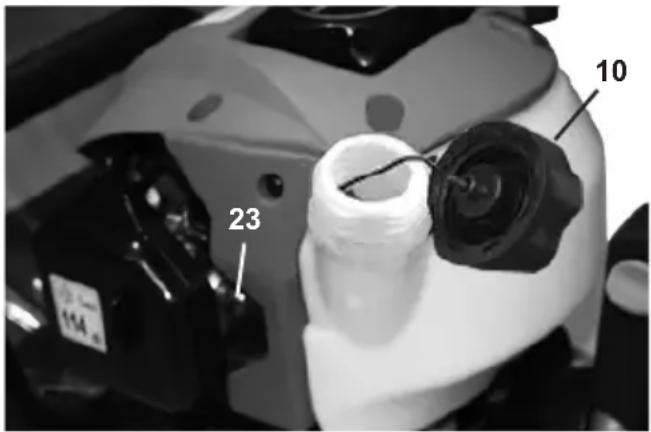

- Plnění nůžek na keře palivem....7

Uvedení do provozu.... 7

- Spuštění nůžek na keře.... 7

- Spuštění při studeném motoru....8

• Zastavení motoru....8

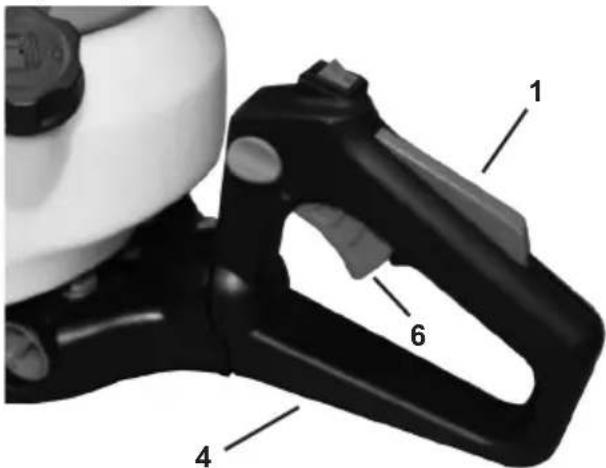

- Spuštění při zahřátém motoru....8

- Plynová páka....8

Nastavení nůžek na keře.... 8

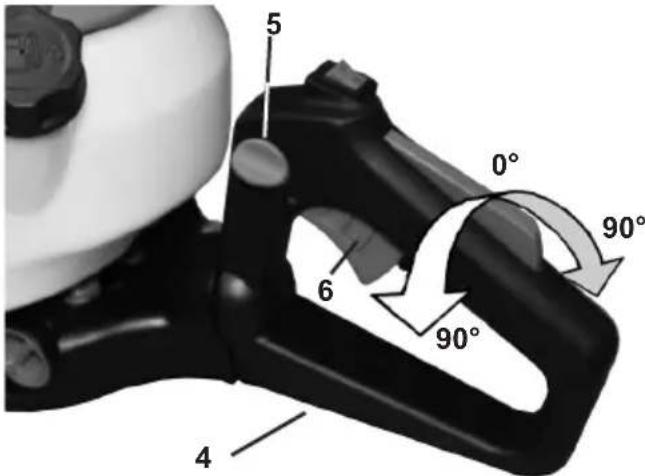

Seřízení zadní rukojeti....8

Pracovní pokyny....9

- Chování při práci s nůžkami na keře....9

Práce s nůžkami na keře....9

Údržba a péče....10

- Údržba....10

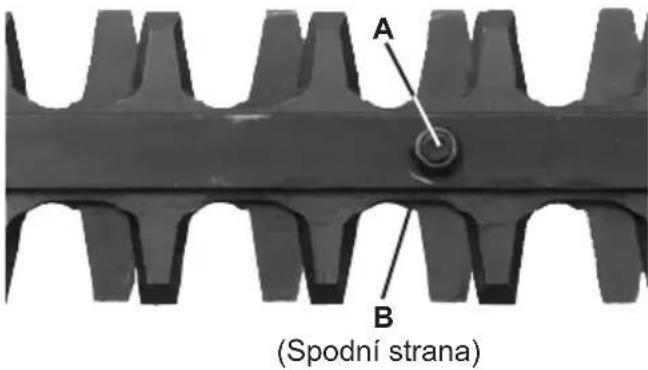

- Seřízení střihacího ústrojí.... 10

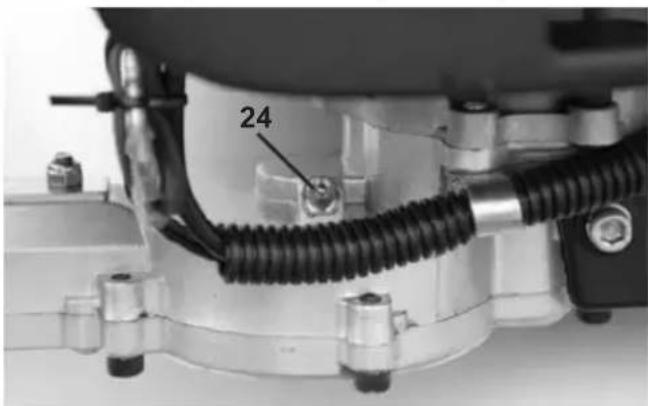

- Mazání převodovky.... 10

- Nastavení volnoběžných otáček.... 10

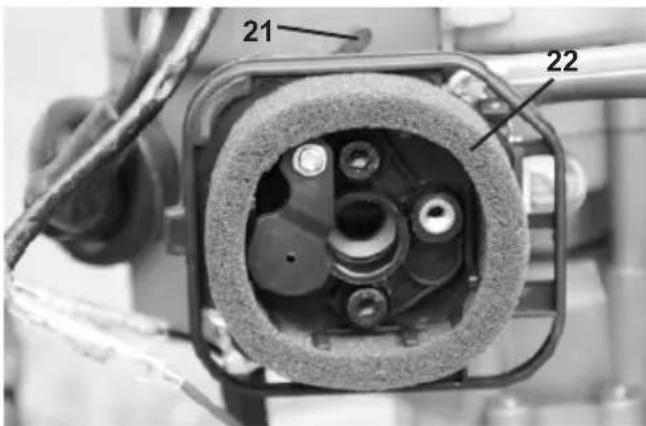

- Vyčištění resp. výměna vzduchového filtru.... 11

- Vyčištění resp. výměna benzínového filtru....11

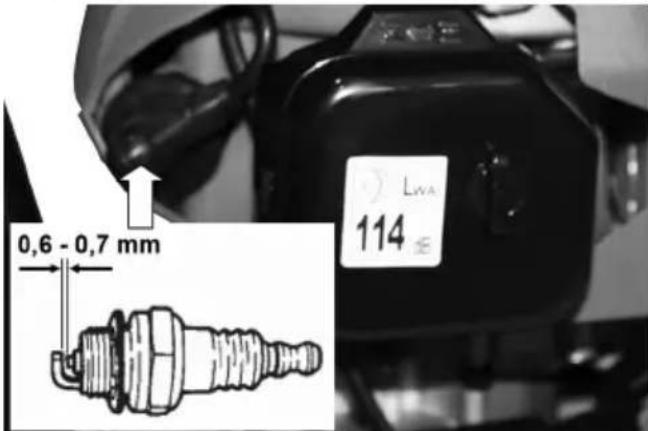

• Výměna resp. kontrola zapalovací svíčky.... 11

- Kontrola jiskry zážehu.... 11

- Tlumič / výstupní otvor.... 11

- Péče....11

Plán údržby.... 12

Přeprava.... 12

Skladování....12

Možné poruchy.... 13

Technické údaje....13

Likvidace a ochrana životního prostředí.... 14

Objednávka náhradních dílů.... 14

Opravy.... 14

Záruční podmínky.... 14

Prohlášení o shodě ES.... 14

Servis......

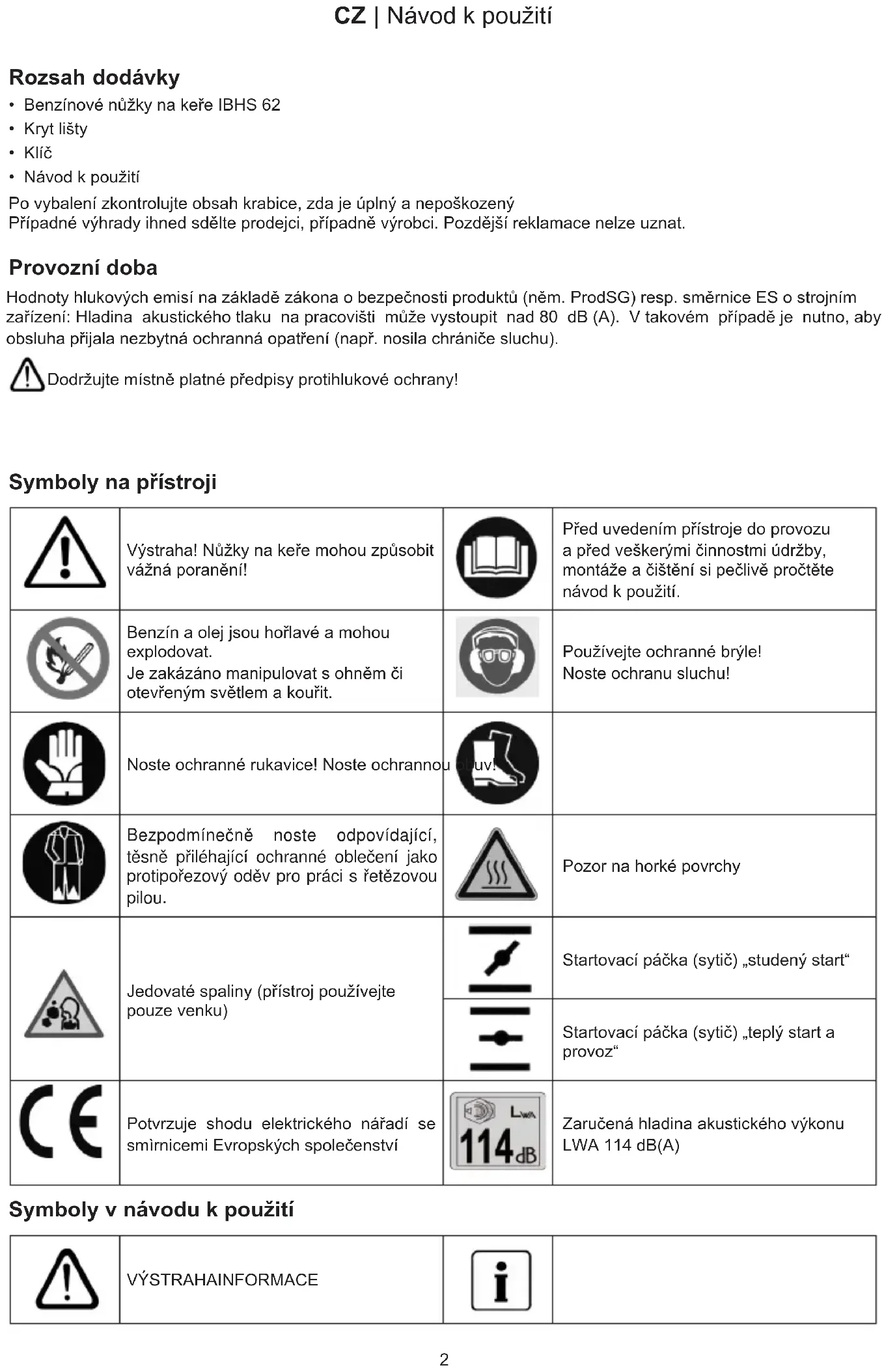

CZ | Návod k použití

Rozsah dodávky

• Benzínové nůžky na keře IBHS 62
  • Kryt lišty
  • Klíč
  • Návod k použití

Po vybalení zkontrolujte obsah krabice, zda je úplný a nepoškozený

Případné výhrady ihned sdělte prodejci, případně výrobci. Pozdější reklamace nelze uznat.

Provozní doba

Hodnoty hlukových emisí na základě zákona o bezpečnosti produktů (něm. ProdSG) resp. směrnice ES o strojním zařízení: Hladina akustického tlaku na pracovišti může vystoupit nad 80 dB (A). V takovém případě je nutno, aby obsluha přijala nezbytná ochranná opatření (např. nosila chrániče sluchu).

Dodržujte místně platné předpisy protihlukové ochrany!

	Výstraha! Nůžky na keře mohou způsobit vážná poranění!		Před uvedením přístroje do provozu a před veškerými činnostmi údržby, montáže a čištění si pečlivě pročtěte návod k použití.
	Benzín a olej jsou hořlavé a mohou explodovat.Je zakázáno manipulovat s ohněm či otevřeným světlem a kouřit.		Používejte ochranné brýle!Noste ochranu sluchu!
	Noste ochranné rukavice! Noste ochrannou
	Bezpodmínečně noste odpovídající, těsně přiléhající ochranné oblečení jako protipořezový oděv pro práci s řetězovou pilou.		Pozor na horké povrchy

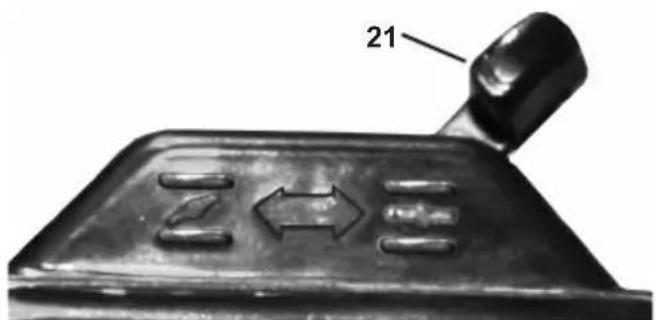

	Jedovaté spaliny (přístroj používejte pouze venku)		Startovací páčka (sytič) „studený start“
			Startovací páčka (sytič) „teplý start a provoz“
	Potvrzuje shodu elektrického nářadí se smirnicemi Evropských společenství		Zaručená hladina akustického výkonu LWA 114 dB(A)

Symboly v návodu k použití

VÝSTRAHAINFORMACE

CZ | Návod k použití

Použití v souladu s určením / v rozporu s určením

• Nůžky na keře s benzínovým pohonem jsou určeny pouze k zastřihování živých plotů a křovin. Maximální tloušt'ka větví živého plotu nesmí překročit 27 mm.
• K použití v souladu s určením náleží též přečtení návodu k použití a jeho dodržování při každém použití. Před použitím a po něm je třeba nůžky na keře zkontrolovat, zda nevykazují známky mechanického poškození. Je-li zapotřebí oprava, obraťte se na svého specializovaného prodejce.
• Používat se smí pouze náhradní díly schválené výrobcem resp. originální náhradní díly. Nůžky na keře smějí být uvedeny do provozu pouze v otevřeném prostoru zahrady.
• Za případné věcné škody či újmu na zdraví, vzniklé v důsledku používání neschválených či nepůvodních originálních dílů, ručí pouze uživatel, nikoliv výrobce.
• Jakékoli jiné než výše uvedené používání je považováno za používání v rozporu s určením přístroje.
• K používání v souladu s určením patří též dodržování podmínek provozu, údržby a oprav, předepsaných výrobcem, a dodržení bezpečnostních pokvnů uvedených v návodu.
• Je nutno dodržovat platné předpisy o prevenci úrazů a veškerá další obecně uznávaná nařízení pracovně lékařských a bezpečnostně technických předpisů.
• Používání nad rámec výše uvedeného je v rozporu s určením přístroje. Za škody jakéhokoli druhu, vyplývající z takového používání, výrobce neručí. Riziko nese výhradně uživatel.
  • Dále je vyloučena záruka výrobce za škody jakéhokoli druhu, vzniklé v důsledku svévolných úprav nůžek na keře.
• Přístroj smí připravovat, používat a ošetřovat pouze osoby, které se s ním seznámily a jsou informovány o rizicích. Opravy a údržbu smí provádět pouze výrobce resp. zákaznické servisy doporučené výrobcem.
• Přístroj se nesmí používat v prostředí ohroženém výbuchem ani vystavovat dešti.
• Z materiálu určeného ke střihání je nutno bezpodmínečně odstranit kovové součásti (např. dráty).

Zbytková rizika

Navzdory dodržení všech příslušných bezpečnostních předpisů se mohou i při správném používání vyskytnout zbytková rizika, na základě konstrukce, která je daná účelem použití.

Zbytková rizika je možné minimalizovat, pokud jsou dodrženy pokyny ohledně „používání v souladu s určením“ zároveň s „bezpečnostními pokyny“ a pokyny v návodu k použití.

• Ohleduplnost a opatrnost snižují riziko úrazů osob a poškození.
• Prasknutí nožů
• Poranění v důsledku odmrštěných součástí nebo nožů.
• Nebezpečí otravy oxidem uhelnatým při používání v uzavřených nebo špatně větraných prostorách.
• Nebezpečí popálení o horké součásti.
• Při déletrvající práci bez ochranných sluchátek hrozí poškození sluchu.
• Kromě toho se mohou navzdory všem informacím a preventivním opatřením vyskytnout zbytková rizika, která nejsou očividná.

Bezpečnost práce

Před uvedením tohoto výrobku do provozu si přečtěte následující pokyny a ustanovení bezpečnostních předpisů platných ve Vaší zemi, abyste sebe i ostatní ochránili před možným úrazem.

Tyto bezpečnostní pokyny (návod k použití) ukládejte vždy u nůžek na keře.

Nůžky na keře smí obsluhovat pouze osoby s dostatečnými zkušenostmi.

Nůžky na keře předávejte nebo půjčujte pouze osobám, které jsou s nimi obeznámeny a umějí s nimi zacházet. Přikládejte k nim vždy návod k použití.

Opravy prístroje musí provést výrobce nebo jím doporučené firmy.

První kroky

• Pokud s nůžkami na keře pracujete poprvé, je třeba, aby Vás napřed zkušený uživatel prakticky zaškolil do jejich používání a také do používání osobních ochranných pomůcek.
• Bud'te opatrní. Přistupujte k práci s rozmyslem. Přístroj nesmíte používat, pokud cítíte únavu nebo jste pod vlivem drog, alkoholu či léků. Nepozornost při používání přístroje může vést k vážným úrazům.
• Před použitím se s přístrojem dobre seznamte. Nedostatečně informovaní uživatelé mohou nesprávným používáním přístroje ohrozit sebe i ostatní osoby.

CZ | Návod k použití

• Dbejte na to, abyste stáli pevně a stále udržujte rovnováhu. Není dovoleno používat např. žebřík.
• Nepoužívejte přístroj k účelům, ke kterým není určen (viz „Používání v souladu s určením“).

• Noste vhodný pracovní oděv:

• Žádné šperky nebo volné oblečení, které by přístroj mohl zachytit

• Rukavice a boty s neklouzavou podrážkou
• Sít'ku na vlasy, pokud je nosíte dlouhé

• Noste ochranný oděv:

• Ochranu sluchu
• Ochranné brýle nebo obličejový štít
• Pracovní rukavice
• Bezpečnou obuv

• Vyzkoušenou helmu v situacích, kdy je třeba počítat s možným poraněním hlavy.

• Doporučuje se nosit chrániče nohou a také bezpečnostní vestu.
  • V pracovním prostoru udržujte pořádek!
  • Mějte na paměti vlivy okolí:

• Nevystavujte nůžky na keře dešti.

• Nepoužívejte nůžky na keře ve vlhkém či mokrém prostředí.
• Za nepřiznivého počasí (déšť, sníh, led, vítr) práci odložte, protože hrozí zvýšené nebezpečí úrazu!
• Zajistěte dobré osvětlení.

• Nepoužívejte nůžky na keře v blízkosti hořlavých kapalin nebo plynů.

• Případné nebezpečí nemusíte pro hluk motoru uslyšet. Dobře se proto obeznamte se svým okolím.

• Nikdy nenechávejte nůžky na keře bez dozoru.
• Při přestávkách v práci odkládejte nůžky na keře tak, aby nebyl nikdo ohrožen. Zajistěte nůžky na keře před neoprávněnými zásahy.
• Osoby mladší 18 let nesmějí přístroj používat.
• Udržujte ostatní osoby a děti v patřičné vzdálenosti.
• Uživatel nese odpovědnost za nehody nebo rizika, kterým byly vystaveny jiné osoby nebo jejich majetek.
• Nedovolte jiným osobám, zejména ne dětem, aby se dotýkaly nástroje nebo motoru.
• Nepoužívejte tupé nebo poškozené střihací ústrojí.
• Začněte se stříháním teprve až když se střihací ústrojí rozběhne.
• Dávejte pozor na přetížení přístroje! Lépe a bezpečněji budete pracovat při daném rozsahu výkonů.
• Přístroj provozujte pouze s kompletními a správně umístěnými ochrannými prvky. Neměňte na přístroji nic, co by mohlo ohrozit bezpečnost.
• Nepoužívejte střihací ústrojí, které neodpovídá uvedeným charakteristikám.

Používání jiných nástrojů nebo jiného příslušenství pro Vás může znamenat nebezpečí úrazu.

• Vypněte přístroj a vytáhněte koncovku zapalovací svíčky v případě, že:

• Dojde ke kontaktu nůžek na keře s půdou, kameny, hřebíky nebo jinými cizími tělesy; zkontrolujte, zda není přístroj poškozen.
• Je třeba provést opravu, údržbu nebo čištění
• Potřebujete odstranit poruchu (např. zablokované střihací ústrojí)
• Je třeba přístroj přepravit nebo uložit
• Opouštíte pracovní oblast, i při krátkodobém přerušení práce.

- Pečlivě se o nůžky na keře starejte:

• Udržujte nástroje ostré a čisté pro lepší a bezpečnější práci.
• Udržujte rukojeti suché a zbavené maziva.
• Dodržujte předpisy o údržbě.

- Zkontrolujte, zda není přístroj poškozený:

• Před příštím použitím přístroje je nutno pečlivě zkontrolovat ochranné prvky, zda fungují bezchybně a v souladu se svým určením.
• Zkontrolujte, zda pohyblivé součásti fungují bezchybně a nejsou zablokované, nebo zda nejsou poškozené. Všechny součásti musí být namontovány správně a splňovat všechny podmínky pro zajištění bezvadného provozu nůžek na keře.
• Poškozené ochranné prvky a součásti musí být odborně opraveny nebo vyměněny, buď naší firmou nebo uznávanou odbornou dílnou, pokud není v návodu k použití uvedeno jinak.

• Poškozené nebo nečitelné bezpečnostní nálepky je třeba vyměnit.

• Nikdy nenechávejte v přístroji zastrčený klíč!

• Před zapnutím přístroje vždy zkontrolujte, zda jsou odstraněny klíče a nástroje.
• Nepoužívané přístroje uchovávejte na suchém uzavřeném místě mimo dosah dětí.
• Sami neprovádějte žádné opravy přístroje.

CZ | Návod k použití

Neprovádějte na přístroji jiné práce, než jaké jsou popsány v kapitole „Údržba“. Obrat’te se přímo na výrobce nebo autorizovaný zákaznický servis.

Opravy ostatních součástí přístroje musí provést výrobce nebo jím doporučená odborná dílna.

Používejte pouze originální náhradní díly! Použití jiných náhradních dílů nebo příslušenství může znamenat ohrožení pro uživatele. Za škody vyplývající z takového používání výrobce neručí.

Zacházení s palivem

Paliva a palivové výpary jsou hořlavé a při vdechnutí nebo kontaktu s pokožkou mohou způsobit vážnou újmu. Proto je třeba při manipulaci s palivem postupovat opatrně a zajistit dobré větrání.

• Před natankováním motor vypněte a nechte přístroj vychladnout.
• Při tankování se vyvarujte otevřeného ohně.
• Noste při tankování rukavice.
• Netankujte v uzavřených prostorách (nebezpečí výbuchu).
• Nerozlijte palivo nebo olej. Pokud palivo nebo olej rozlijete, ihned nůžky na keře očistěte. Pokud palivo nebo olej rozlijete, převlékněte se do jiného oděvu.
  • Zamezte proniknutí paliva do půdy.
• Po tankování opět pečlivě uzavřete uzávěr nádrže a kontrolujte během provozu, zda se neuvolnil.
• Dbejte na to, aby víko nádrže a benzínové vedení dobře těsnily. Přístroj nesmí být uveden do provozu, pokud vykazuje netěsnosti.
• Paliva přepravujte a skladujte pouze v řádně označených a schválených nádobách.
• Nepřepravujte a neskladujte paliva v blízkosti hořlavých nebo snadno vznětlivých látek resp. jisker či otevřeného ohně. Udržujte palivo z dosahu dětí.
• Při spouštění přístroje se vzdalte dostatečně daleko od místa tankování.

CZ | Návod k použití

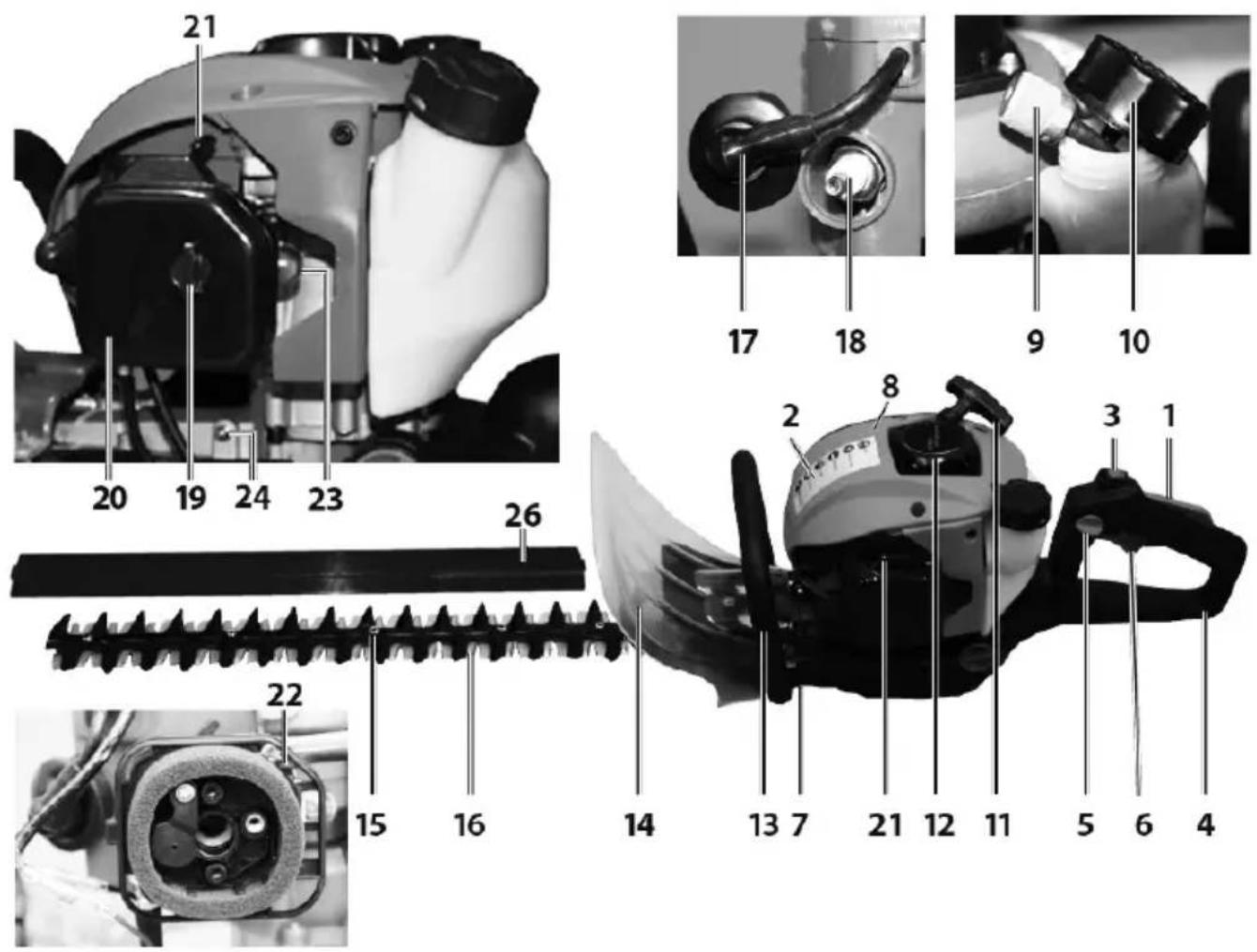

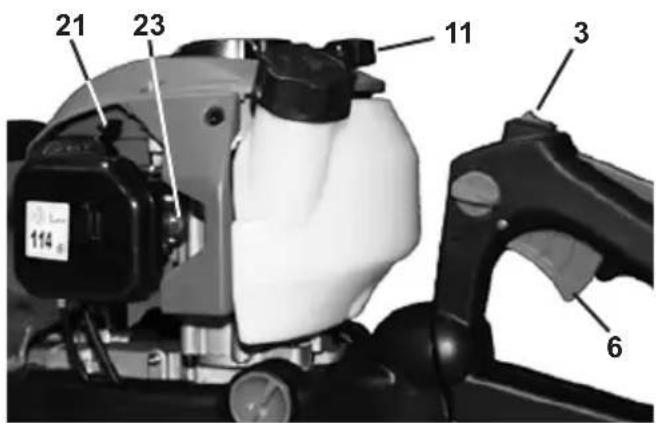

Označení součástí

1	Pojistka plynové páky	10	Víko palivové nádrže	19	Křídlový šroub
2	Bezpečnostní nálepka	11	Rukojeť startéru	20	Víko vzduchového filtru
3	Spínač ZAP/VYP	12	Lankový startér	21	Startovací páčka (sytič)
4	Zadní rukojeť	13	Přední rukojeť	22	Vzduchový filtr
5	Odjištění rukojeti	14	Ochrana rukou	23	Nastřikovač paliva
6	Plynová páka 15Kryt lišť 24Maznice
7	Tlumič hluku	16	Střihací ústrojí	25	Klíč (bez obr.)
8	Kryt motoru	17	Koncovka zapalovací svíčky	26	Ochranné pouzdro lišty
9	Benzínový filtr	18	Zapalovací svíčka

CZ | Návod k použití

Před prvním uvedením do provozu

Nůžky na keře se expedují bez palivové směsi. Přístroj naplňte palivem dle pokynů v kapitole „Tankování“.

Tankování

Přístroj je poháněn směsí běžného benzínu (bezo-lovnatého) a oleje pro dvoutaktní motor, smíchanou v poměru 1:40.

Při manipulaci s benzínem je zapotřebí zvýšené pozornosti. Vyvarujte se kouření a otevřeného ohně kvůli nebezpečí výbuchu.

Benzín

Oktanové číslo nejméně 91 ROZ, bez olova

• Neplňte přístroj olovnatým benzínem, motorovou naftou či jinými neschválenými palivy.
• Nepoužívejte benzín s oktanovým číslem nižším než 91 ROZ. To může vést ke zvýšení teploty motoru a tím i k jeho poškození.
• Pokud pracujete dlouhodobě při zvýšených otáčkách motoru, použijte benzín s vyšším oktanovým číslem.
• Z důvodu ochrany životního prostředí se doporučuje používat bezolovnatý benzín. Použití paliv E10 není přípustné.

Olej pro dvoutaktní motor

- podle specifikací JASO FC nebo ISO-L-EGC

Nepoužívejte oleje do čtyřtaktních nebo dvoutaktních motorů určené pro vodou chlazené přívěsné motory, ani hotové směsi z čerpacích stanic.

Palivová směs

Směšovací poměr 40:1

Benzin	Olej do dvoutaktních motorů (40:1)	Benzin	Olej do dvoutaktních motorů (40:1)
1 | 25 ml	5 | 125 ml
2 | 50 ml	10 | 250 ml

• Dbejte na přesně odměřené množství oleje; u malých množství má i nepatrná odchylka značný vliv na směšovací poměr.
• Neměňte směšovací poměr, tím zvýšenou měrou vznikají zbytky spalování, stoupá spotřeba paliva a snižuje se výkon, anebo může dojít k poškození motoru.

Benzín a olej míchejte v čisté nádobě na benzín, schválené, označené a vybavené ochranou proti přeplnění.

1. Nalijte do nádoby napřed polovinu benzínu, který má být smíchán.
2. Potom dolijte celé množství oleje.
3. Směs protřepejte.
4. Dolijte zbytek paliva.

Paliva je možné skladovat jen omezenou dobu, protože stárnou. Příliš dlouho skladovaná paliva a palivové směsi mohou způsobovat problémy při startování. Smíchejte proto vždy jen tolik paliva, kolik spotřebujete za měsíc. Paliva skladujte pouze v řádně označených a schválených nádobách na suchém a bezpečném místě.

Dbejte na to, aby nádoby s palivem byly uloženy mimo dosah dětí.

Plnění nůžek na keře palivem

- Vypněte motor a nechte přístroj vychladnout! - Noste ochranné rukavice!

• Vyvarujte se kontaktu s pokožkou a očima (nosté ochranné brýle)!
• Dodržujte bezpodmínečně pokyny v kapitole „Zacházení s palivem“.

23 10

1. Plňte nůžky na keře palivem pouze venku nebo v do-statečně odvětraných prostorách.
2. Očistěte okolí místa plnění. Nečistoty v nádrži způsobují poruchy provozu.
3. Před tankováním znovu protřepejte nádobu s palivo-vou směsí.
4. Uzávěr (10) otevírejte opatrně, aby se mohl uvolnit případně nahromaděný přetlak.
5. Směs nalijte opatrně až po spodní okraj plnicího hrdla.
6. Uzávěr nádrže opět uzavřete.
7. Ujistěte se, že je uzávěr nádrže těsný.
8. Očistěte uzávěr nádrže a jeho okolí.
9. Dávejte pozor na netěsnosti nádrže a palivových vedení.
10. V případě potřeby použijte nastřikovač paliva (23).
11. Před nastartováním motoru se vzdalte dostatečně daleko od místa tankování.

Uvedení do provozu

Přístroj smí být uveden do provozu teprve poté, co si důkladně přečtete tento návod k použití, vezmete na vědomí všechny uvedené pokyny a přístroj bude kompletně smontován podle předpisů!

- Nastartujte teprve až budou nůžky na keře kompletně smontované.

- Při spouštění nůžky na keře podepřete a pevně je držte. Dbejte na to, aby střihací ústrojí bylo volné.

Spuštění nůžek na keře

1. Dodržujte odstup od hořlavých materiálů.
2. Zaujměte bezpečný postoj.
3. Položte nůžky na keře před sebe na zem tak, aby střihací ústrojí směřovalo od těla.

CZ | Návod k použití

1. Postavte špičku pravé nohy do zadní rukojeti.
2. Levou rukou uchopte přední rukojet'.

Spuštění při studeném motoru

21 23 11 3 6 114

1. Posuňte spínač ZAP/VYP (3) do polohy
2. Několikrát opatrně stiskněte nastřikovač paliva (23), až se palivo dostane do balonku.
3. Posuňte startovací páčku (sytič) (21) na Z
4. Vytáhněte startovací lanko na rukojeti startéru (11) pomalu ven, až pocítíte odpor.
5. Rychle zatáhněte za rukojeť startéru a pak ji pomalu pouštějte.

! Nevytahujte startovací lanko úplně a zamezte tomu, aby startovací rukojeť při zpětném pohybu udeřila do motoru.

1. Posuňte startovací páčku (sytič) (21) na , jakmile motor naskočí, nejpozději po 5–6 zatažení.
2. Motor běží na volnoběh.
3. Před začátkem práce nechte přístroj asi minutu běžet na volnoběh.

21

Zastavení motoru

1. Pust'te plynovou páku (6).
2. Přepněte spínač ZAP / VYP (3) do polohy 0.

Spuštění při zahřátém motoru

1. Posuňte spínač ZAP / VYP (3) do polohy I.
2. Posuňte startovací páčku (sytič) (21) na . Zatáhněte za startovací lanko na rukojeti startéru (11), až motor naskočí.

Plynová páka

1 6 4

1. Uchopte nůžky na keře za zadní rukojeť (4) a stiskněte pojistku plynové páky (1); plynová páka (6) se uvolní.
2. Druhou rukou sevřete přední rukojeť (13).
3. Stiskněte plynovou páku (6).
4. Střihací ústrojí se rozběhne.

Když plynovou páku (6) pustíte, střihací ústrojí se zastaví a motor poběží na volnoběh.

Volnoběžné otáčky je nutno snížit, pokud střihací ústrojí běží, i když není plynová páka stisknutá (viz „Údržba“).

Nastavení nůžek na keře

Seřízení zadní rukojeti (4)

5 0° 6 90° 90° 4

Pro snazší vedení nůžek na keře je možné zadní rukojeť nastavit do 3 pracovních poloh.

Přestavení zadní rukojeti se smí provádět pouze pokud je střihací nástroj v klidu.

Během přestavování nelze aktivovat plynovou páku (6).

1. Levou rukou uchopte nůžky na keře pevně za přední rukojeť (13).
2. Odjištění (5) posuňte dolů.
3. Otočte rukojetí do požadované polohy.
4. Pustte odjištění rukojeti (5). Dbejte na to, aby odjištění znovu zapadlo zpět a rukojeť byla bezpečně zafixována.

CZ | Návod k použití

Pracovní pokyny

Před uvedením do provozu a během práce pravidelně provádějte následující kontroly:

• Držte nůžky na keře vždy pevně oběma rukama za přední a zadní rukojeť.
• Je přístroj smontován kompletně a podle předpisů? Dbejte na to, aby byly všechny matice a šrouby pevně utažené.

Viz „Údržba“ ohledně šroubů střihacího ústrojí

• Jsou nůžky na keře v dobrém stavu a jsou bezpečné?
• Jsou všechny bezpečnostní funkce v pořádku?
• Je benzínová nádrž plná?
• Je střihací ústrojí ostré a nepoškozené?
• Nejsou v motoru a tlumiči usazeniny, listí nebo maziva?
• Je rukojeť čistá a suchá (žádný olej, tuk nebo pryskyřice)?
• Nejsou na pracovním místě nějaké překážky, o které byste mohli klopýtnout?
• Nosíte potřebnou ochrannou výstroj?
• Než začnete stříhat živý plot, prohlédněte ho, jestli v něm nejsou elektrická vedení, dráty apod.
• Přečetli jste si pokyny a rozumíte jim?
• Dá se plynovou pákou snadno pohybovat a je zajišťovací tlačítko funkční?
• Je spínač ZAP/VYP funkční?
• Zastavujte se střihací ústrojí vždy při volnoběhu? Pokud se střihací ústrojí pohybuje i za volnoběhu, je třeba snížit volnoběžné otáčky (viz „Nastavení volnoběžných otáček“).
• Ujistěte se, že převodovka je dostatečně namazaná (viz „Údržba“).

Chování při práci s nůžkami na keře

• Nepracujte sami. Někdo by měl být v doslechu pro případ nouze.
• Ostatní osoby, děti a zvířata držte v bezpečné vzdálenosti od místa, kde pracujete (nejméně 15 m odstup).
• Nepracujte na sněhu, ledě nebo jiném hladkém podkladu, abyste neuklouzli.
• Zajistěte si bezpečné a vyklizené pracovní místo. Odstraňte z oblasti práce předměty, které mohou být odmrštěny.
• Vyvarujte se nepřirozeného držení těla. Udržujte stále rovnováhu. Nepracujte v předklonu.
• Nepracujte za špatných světelných podmínek (v mlze, dešti, sněžení nebo za šera).
• Než začnete živý plot stříhat, vyžeňte z něj všechna zvířata, abyste je neohrozili.
• S nůžkami na keře pracujte jen pokud bezpečně stojíte.
• Pokud se přemístujete na jiné místo, nůžky na keře vypněte.
• Bezpodmínečně odstraňte z živého plotu cizí tělesa (dráty), která by mohla poškodit střihací ústrojí přístroje.
• Držte ruce a nohy dál od střihacího ústrojí, pokud se pohybuje.
• Držte nůžky na keře tak, abyste nevdechovali spaliny.

Nepracujte v uzavřených prostorách.
- Držte nůžky na keře vždy pevně oběma rukama, levou rukou za přední rukojeť a pravou za zadní. Nikdy nepoužívejte při práci jen jednu ruku.
- Když pustíte plynovou páku, střihací ústrojí ještě krátkou chvíli dobíhá (efekt volnoběhu).
- Stříhat začněte, když je střihací ústrojí zapnuté.
- Během provozu se střihacího ústrojí nikdy nedotýkejte rukama.
- Nikdy nepracujte
- s nataženými pažemi
- na těžko přístupných místech
- príliš predkloněni
- Nikdy nepracujte s nůžkami na keře nad úrovní svých ramenou.
- Střihacím ústrojím, pokud běží, se nikdy nedotýkejte drátěného pletiva nebo země.
- Vypněte motor a vytáhněte koncovku zapalovací svíčky
- při citelné změně v chování přístroje
- při odstraňování uvízlého stříhaného materiálu
- při kontrole střihacího ústrojí, pokud příšlo do styku s kameny, hřebíky nebo jinými tvrdými předměty.
- při odstraňování poruch
- při přestávkách v práci
- při odložení nůžek na keře
- Provozem zahřáté nůžky na keře nepokládejte do suché trávy nebo na hořlavé předměty.
- Před začátkem práce se ujistěte, že:
- v pracovním prostoru se nezdržují žádné další osoby nebo zvířata.
- máte zajištěný volný prostor pro couvání.
- v oblasti vašich nohou nejsou žádná cizí tělesa, větve nebo chrastí.
- váš postoj je bezpečný.
• Vibrace můžete redukovat pomocí:
- tlustých teplých pracovních rukavic.
- zkrácení doby práce (vkládejte více delších přestávek).

Pokud jsou osoby s poruchami krevního oběhu příliš často vystaveny vibracím, může u nich dojít k poškození nervového systému nebo krevních cév.

Vyhledejte lékaře, pokud vám otečou prsty, necítíte se dobře nebo ztratíte v prstech cit.

Práce s nůžkami na keře

Nůžky na keře držte oběma rukama v bezpečné vzdálenosti od těla.

• Maximální průměr střihu závisí na druhu dřeviny, jejím stáří, obsahu vlhkosti a tvrdosti dřeva.
• Velmi silné větve proto před střiháním živého plotu zkraťte na potřebnou délku nůžkami na větve.
• Nůžky na keře mohou být díky oboustranným nožům vedeny dopředu a dozadu, anebo kývavým pohybem ze strany na stranu.
• Ostříhejte nejprve strany živého plotu, teprve pak vršek.
• Živý plot stříhejte odspodu nahoru.
• Zastřihujte živý plot do lichoběžníkového tvaru, aby nebyl blízko u země holý kvůli nedostatku světla.

CZ | Návod k použití

• Chcete-li vršek živého plotu zastřihnout stejnoměrně, napněte podél něho vodicí šňůru.
• Je-li zapotřebí plot hodně zkrátit, ostříhejte ho na několik záběrů.
  • Vhodné období ke střihání:

- Listnatý živý plot:

Červen a říjen

- Jehličnatý živý plot:

Duben a srpen

- rychle rostoucí živý plot: od května cca každých 6 týdnů

- Mějte na paměti ptáky, kteří v živém plotě hnízdí. V takovém případě střihání plotu odložte nebo tento úsek vynechte.

V každém případě dodržujte bezpečnostní pokyny.

Údržba a péče

Před každým provedením údržby a čištění - Vypněte motor

- Počkejte, až se střihací ústrojí zcela zastaví

- Vytáhněte koncovku zapalovací svíčky (s výjimkou případu, kdy nastavujete volnoběh)

Údržbu neprovádějte v blízkosti otevřeného ohně kvůli nebezpeči požáru.

Údržbové a čisticí práce, které nejsou popsány v této kapitole, smí provádět pouze zákaznický servis.

Bezpečnostní zařízení, která byla pro účely údržby a čištění odstraněna, musí být před použitím bezpodmínečně opět řádně zkontrolována a namontována.

Používejte jen originální náhradní díly. Jiné díly mohou vést k nepředvídatelným škodám nebo k ohrožení uživatele.

Údržba

Noste rukavice, abyste se neporanili.

Abyste zajistili dlouhodobé a spolehlivé používání nůžek na keře, provádějte pravidelně následující údržbu.

Zkontrolujte nůžky na keře, zda nevykazují očividné poškození, jako

• uvolněná spojení
• opotřebované nebo poškozené součásti
• poškozené, prasklé nebo ohnuté střihací ústrojí
• netěsný uzávěr nádrže a netěsná palivová vedení

Po každém použití zkontrolujte opotřebení nůžek na keře, zejména vůli střihacího ústrojí.

- správně namontované a neporušené ochranné prvky nebo kryty.

Potřebné opravy nebo údržbu provádějte před použitím nůžek na keře.

Seřízení střihacího ústrojí

Seřidte vůli střihacího ústrojí, pokud stříhaný materiál zůstává skřípnutý mezi noži nebo pokud se vůle po delším používání zvětšila v důsledku normálního opotřebení střihacího ústrojí.

K docilení dobrých výsledků střihání musí být správně nastavena vůle mezi břity a lištou

A B (Spodní strana)

Postupujte následovně:

1. Povolte matici (A) na horní straně střihacího ústrojí.
2. Zlehka utáhněte šrouby (B) na spodní straně (příp. je předtím trochu povolte).

3. Otočte šroubem o čtvrt až půl otáčky nazpět proti směru hodin.

4. Přidržte šroub šroubovákem a pevně utáhněte matice.

Vůle střihacího ústrojí je nastavena správně, když se podložkou pod hlavou šroubu dá ještě zlehka pohybovat rukou sem a tam.

1. Střihací ústrojí promažte ekologickým mazacím olejem.
   Příliš malá vůle vede k tvorbě přílišného tepla a tím k poškození přístroje.

Mazání převodovky

Převodovku mažte vždy po 10 až 20 provozních hodinách.

1. Nasad'te mazací pistoli na maznici (24).
2. Vtlačte dovnitř trochu tuku.

Používejte běžný mazací tuk na převodovky.

Nastavení volnoběžných otáček

Pokud střihací ústrojí při volnoběhu běží dál, musíte upravit nastavení volnoběžných otáček.

1. Nechte motor 3–5 minut zahřívat (při nízkých otáčkách!).

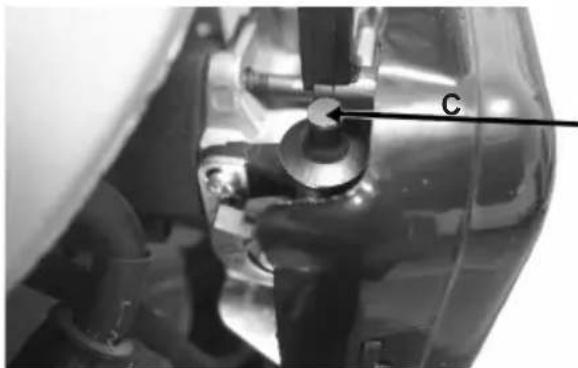

2. Otočte seřizovací šroub (C): po směru hodin → volnoběžné otáčky se zvýší (+) proti směru hodin → volnoběžné otáčky se sníží (−)

CZ | Návod k použití

Pokud střihací ústrojí navzdory volnoběhu nadále běží, obraťte se na výrobce.

V takovém případě s nůžkami na keře dál nepracujte!

Vyčištění resp. výměna vzduchového filtru

Vzduchový filtr pravidelně čistěte od prachu a nečistot, abyste zabránili

• ztrátě výkonu,
• potížím při spouštění,
• prílišné spotřebě paliva.

21 22

Čistěte vzduchový filtr cca každých 8 provozních hodin, v obzvlášť prašném prostředí ještě častěji.

1. Startovací páčku (sytič) (21) nastavte na aby se do karburátoru nedostala nečistota.
2. Sejměte víko vzduchového filtru (19).
3. Vyjměte vzduchový filtr (22) z pěnové hmoty.
4. Propláchněte vzduchový filtr ve vlažném mýdlovém roztoku.

Nečistoty nevyfoukávejte, hrozí nebezpečí poranění očí!

1. Vnitřek vzduchového filtru očistěte štětcem.
2. Nechte vzduchový filtr dobře vyschnout a pak ho opět nasad'te.
3. Znovu nasad'te víko filtru.

Vzduchový filtr pravidelně vyměňujte.

Poškozené vzduchové filtry je nutno vyměnit před začátkem práce.

Vyčištění resp. výměna benzínového filtru

Benzínový filtr (9) kontrolujte v případě potřeby. Zanese-ný benzínový filtr omezuje přívod paliva.

Otevřete uzávěr nádrže (10) a s pomocí drátěného háčku vytáhněte benzínový filtr otvorem ven.

- lehké znečištění . sejměte benzínový filtr z palivového vedení a očistěte jej čisticím benzínem - silné znečištění . benzínový filtr vyměňte

Výměna resp. kontrola zapalovací svíčky

Zapalovací svíčky (18) nebo koncovky zapalovací svíčky (17) se nedotýkejte, pokud běží motor. Vysoké napětí! Nebezpečí popálení o horký motor. Noste ochranné ru-kavice!

Zapalovací svíčku a vzdálenost elektrod pravidelně kontrolujte.

Postupujte následovně:

1. Sejměte koncovku ze zapalovací svíčky.
2. Zapalovací svíčku vyšroubujte přiloženým klíčem na svíčky.

0,6 - 0,7 mm LWA 114

Vzdálenost elektrod by měla být mezi 0,6 a 0,7 mm.

Očistěte zapalovací svíčku, pokud je znečištěná.

Zapalovací svíčku vyměňte:

• je-li poškozena izolace
• jsou-li elektrody silně opálené
• jsou-li elektrody silně znečištěné nebo zaolejované
• každý měsíc při pravidelném provozu

Kontrola jiskry zážehu

1. Sejměte koncovku ze zapalovací svíčky.
2. Zapalovací svíčku vyšroubujte přiloženým klíčem na svíčky.
3. Koncovku zapalovací svíčky pevně nasad'te.
4. Přitlačte zapalovací svíčku izolovanými kleštěmi ke krytu motoru (ne v blízkosti otvoru svíčky).
5. Posuňte spínač ZAP / VYP do polohy „START“.
6. Silně zatáhněte za startovací lanko na rukojeti star- téru.

Při bezvadné funkci musí být viditelná jiskra mezi elektrodami.

Tlumič / výstupní otvor

Nedotahujte šrouby tlumiče, pokud je motor horký.

1. Pravidelně kontrolujte, jestli se šrouby (D) tlumiče (7) neuvolnily. →Pokud jsou uvolněné, pevně je dotáhněte rukou.

2. Pravidelně čistěte výstupní otvor (E).

CZ | Návod k použití

Péče

Nůžky na keře pečlivě očistěte po každém použití, abys- te zachovali jejich bezvadnou funkci.

Při čištění střihacího ústrojí noste ochranné rukavice!

- Očistěte kryt měkkým kartáčem nebo suchým hadříkem.

Nepoužívejte vodu, rozpouštědla a leštidla.

- Dbejte na to, aby větrací štěrbiny pro chlazení motoru zůstaly volné (nebezpečí přehřátí).

- Střihací ústrojí pravidelně čistěte hadříkem nebo kar-táčem.

Nečistěte střihací ústrojí vodou kvůli nebezpečí koroze.

- Pravidelně čistěte a olejujte všechny pohyblivé součásti.

Nepoužívejte přitom tuk! Používejte ekologický olej.

Plán údržby

Údržba Intervaly údržby
Seřízení střihacího ústrojí	v případě potřeby
Nastavení volnoběžných otáček	v případě potřeby
Utažení šroubů tlumiče	v případě potřeby
Vyčištění/výměna benzínového filtru	v případě potřeby
Vyčištění/výměna vzduchového filtru	vždy po 8 provozních hodinách (v prašném prostředí častěji)
Mazání převodovky vždy	po 20 provozních hodinách, nejméně 1x ročně

Přeprava

Pro přepravu přístroje vypněte motor. Až se střihací ústrojí zcela zastaví, nasadte ochranný kryt nožů.

Noste přístroj za přední rukojeť. Držte jej přitom tak, aby střihací ústrojí směřovalo dozadu a horký tlumič od těla.

Ve vozidle přepravujte přístroj pouze v zavazadlovém prostoru nebo na samostatné přepravní ploše. Zajistěte přístroj proti převržení, poškození a úniku paliva.

Skladování

- Nepoužívané přístroje s nasazeným krytem nožů (26) uchovávejte na suchém uzavřeném místě mimo dosah dětí.

- Před uložením na delší dobu dbejte prosím na následující, abyste zajistili prodlouženou životnost nůžek na keře a jejich bezproblémovou obsluhu:

- Důkladně přístroj očistěte.

- Všechny pohyblivé součásti ošetřete ekologickým olejem.

Nepoužívejte přitom tuk.

- Vyjměte koncovku zapalovací svíčky.

- Navlékněte na střihací ústrojí ochranné pouzdro lišty (26).

- Zcela vyprázdněte palivovou nádrž.

Zbylé palivo ekologicky zlikvidujte.

- Vyprázdněte (vyjed'te) karburátor.

Možné poruchy
Porucha Možná příčina Náprava
Nůžky na keře neběží • V přístroji není palivoPorucha v palivovém vedeníUcpaný benzínový filtrVadná zapalovací svíčkaVadný karburátorInterní chyba		Zkontrolujte množství palivaZkontrolujte palivové vedení, jestli není přehnuté nebo poškozenéVyčistěte resp. vyměňte benzínový filtrVyměňte zapalovací svíčkuObrat’te se na výrobce resp.doporučený zákaznický servisObrat’te se na výrobce resp.doporučený zákaznický servis
Nůžky na keře při střihání zadrhávají	Interní chybaVada přepínače Zap/Vyp	Obrat’te se na výrobce resp.doporučený zákaznický servisObrat’te se na výrobce resp.doporučený zákaznický servis
Motor běží, ale střihací ústrojí zůstalo stát	Zablokované střihací ústrojíInterní chybaVadná spojka	Odstraňte cizí předmětObrat’te se na výrobce resp.doporučený zákaznický servisObrat’te se na výrobce resp.doporučený zákaznický servis
Střihací ústrojí se příliš zahřívá •	Nedostatečné namazání --> třeníPříliš malá vůleStřihací ústrojí je otupené	Naolejujte střihací ústrojíUpravte nastavení vůleNechte naostřit střihací ústrojí

Technické údaje

Benzínové nůžky na keře IBHS 62

Max. výkon motoru při otáčkách	0,9 kW při 8.500 min ^-1
Zdvihový objem	25,4 cm ^3
Volnoběžné otáčky	3400 min ^-1
Systém zapalování	elektronické zapalování
Zapalovací svíčka	NHSP L8RTF
Obsah palivové nádrže	0,6 l
Směšovací poměr (palivo / olej pro dvoutaktní motor)	40:1
Délka střihu	600 mm
Tlouštka střihu	až 27 mm
Hmotnost (s prázdnou nádrží a bez krytu nožů)	6,1 kg
Akustický tlak LPA (podle EN ISO 10517)	91 dB(A) K = 3 dB
Hladina akustického výkonu LWA (podle směrnice 2000/14/ES)	114 dB(A) K = 3 dB
Vibrace (podle EN ISO 10517)	7,5 m/s ^2 K =1,5 m/s ^2

Změny technického charakteru vyhrazeny.

Likvidace a ochrana životního prostředí

Zbytky oleje k mazání řetězu resp. směs pro 2-takty nikdy nevylévejte do odpadu resp. kanalizace nebo do půdy, nýbrž likvidujte ekologicky, např. odevzdáním do sběrny.

Když váš přístroj jednoho dne doslouží, nebo jej již nebudete potřebovat, v žádném případě přístroj neodhazujte do domovního odpadu, nýbrž jej zlikvidujte ekologicky. Nádrž oleje a nádrž benzinu důkladně vyprázdněte a zbytky těchto látek odevzdejte ve sběrně. Stejně tak tam odevzdejte nepotřebný přístroj. Zde je možné separovat plastové a kovové díly a postoupit je k opětovnému zpracování. Informace k tomuto tématu obdržíte na správě Vaší obce nebo města.

Objednávka náhradních dílů

Potřebujete-li příslušenství nebo náhradní díly, obrat'te se prosím na náš servis.

Nepoužívejte pro práci s tímto přístrojem žádné přídavné součásti kromě těch, které jsou doporučeny naší společností. Jinak může obsluha nebo nezúčastněná osoba nacházející se v blízkosti utrpět vážná zranění nebo se může přístroj poškodit.

Při objednávání náhradních dílů by se měly uvést tyto údaje:

• Typ zařízení
• Katalogové číslo zařízení

Opravy

Opravy elektrických spotřebičů smí provádět jen elektro-odborníci. Při nároku na záruku, poruchách nebo objednávce náhradních dílů se prosím obra te osobné nebo telefonicky na.

Záruční podmínky

Nezávisle od závazku prodejce vyplývajícího z kupní smlouvy vůči konečnému odběrateli poskytujeme na toto elektrické zařízení následující záruku:

Záruční doba je 24 měsíců a začíná datem prodeje, které je třeba prokázat originálním pokladním dokladem. U komerčního užívání a půjčování se záruční doba snižuje na 12 měsíců. Záruka se nevztahuje na díly podléhající rychlému opotřebení a na škody vzniklé v důsledku používání nesprávného příslušenství a oprav za použití neoriginálních dílů a v důsledku použití násilí, úderu nebo rozbití a svévolného přetížení motoru. V rámci záruky se provádí pouze výměna vadných dílů, a ne kompletních přístrojů. Opravy v záruce smějí provádět pouze autorizované opravny nebo podnikový servis. V případě cizího zásahu záruka zaniká.

Porto, zasilatelské jakož i následné náklady nese kupující.

ES Prohlášení o shodě

My, ikra GmbH, Schlesierstrasse 36, 64839 Münster, Germany, tímto prohlašujeme ve výhradní odpovědnosti, že produkty Benzínové nůžky na keře IBHS 62, na které se toto prohlášení vztahuje, odpovídají příslušným bezpečnostním a zdravotním požadavkům směrnice ES 2006/42/ES (směrnice o strojních zařízeních ES), 2014/30/EU (směrnice o elektromagnetické slučitelnosti), 97/68/ES v novele 2012/46/EG směrnice o odpadních plynech, Příloha IV ve 2000/14/ES + 2005/88/EG (směrnice o hluku). Při řádné aplikaci bezpečnostních a zdravotních požadavků, uvedených ve jmenovaných směrnicích ES, byly využity následující normy a / nebo technické specifikace:

DIN EN ISO 10517:2009+A1:2013, DIN EN ISO 14982:2009, AfPS GS 2014:01 PAK

měřená hladina akustického výkonu 107,2 dB(A) zaručená hladina akustického výkonu 114,0 dB (A)

Řízení k prohlášení o shodě podle přílohy V / směrnice 2000/14/ES

Rok výroby je uveden na typovém štítku a dodatečně se dá zjistit podle pokračujícího sériového čísla.

Münster, 27.09.2018

Matthias Fiedler, Senior Product Manager Ikra GmbH

Archivace technických podkladů: Ikra GmbH, Matthias Fiedler, Schlesierstrasse 36, 64839 Münster, Germany

Obsah

Strana

Rozsah dodávky.... 2

Symboly na zariadení.... 2

Symboly návodu na obsluhu.... 2

Práca s nožnicami na živý plot.... 9

Údržba a ošetrovanie.... 10

Technické údaje.... 13

SK | Návod na obsluhu

Rozsah dodávky

• Benzínové nožnice na živý plot IBHS 62
• Ochrana lišty
  • Nástroj
  • Návod na obsluhu

Symboly na zariadení

Symboly v návode na obsluhu

VÝSTRAHA INFORMÁCIA

SK | Návod na obsluhu

Tieto bezpečnostné upozornenia (návod na obsluhu) vždy uschovajte pri nožniciach na živý plot.

SK | Návod na obsluhu

• Noste ochranný odev:

• Postarajte sa o dobré osvetlenie.
• Nožnice na živý plot nepoužívajte v blízkosti horľavých kvapalín a plynov.

- Nožnice na živý plot starostlivo ošetrujte:

• Nástroje udržiavajte ostré a čisté, aby ste mohli pracovat' lepšie a bezpečnejšie.
• Rukoväte udržiavajte suché a neznečistené mazivami.
• Dodržiavajte predpisy pre údržbu.

- Poškodenia zariadenia skontrolujte:

- Pred zapnutím vždy prekontrolujte, či je odstránený klůč a nástroje.

SK | Návod na obsluhu

Palivá skladujte v suchu a bezpečí iba v nádobách na to označených a schválených.

Štartovanie nožníc na živý plot

- Vypnite motor a koncovku zapal'ovacieho kábla vytiahnite:

- Prevádzkou zahriate nožnice na živý plot nekladte do suchej trávy ani na horlavé predmety.

Práca s nožnicami na živý plot

Nožnice na živý plot držte obidvomi rukami v bezpečnej vzdialenosti od tela.

Údržba a ošetrovanie

Pred každou údržbovou a čistiacou prácou:

• vypnite motor,
• počkajte na zastavenie strihacieho zariadenia,
• vytiahnite koncovku zapal'ovacieho kábla (okrem nastavovania vol'nobehu).

Údržbové práce kvôli nebezpečenstvu požiaru nevykonávajte v blízkosti otvoreného ohňa.

Pred použitím nožníc na živý plot vykonajte potrebné opravy alebo údržbové práce.

Nastavenie strihacieho zariadenia

Za týmto účelom postupujte nasledovne:

SK | Návod na obsluhu

Vzduchový filter pravidelne čistite od prachu a nečistôt, abv ste predišli:

Nečistoty nevyfukujte, vzniká nebezpečenstvo poranení očí!

Vzduchový filter pravidelne vymieňajte.

Otvorte uzáver nádrže (10) a palivový filter vytiahnite drôteným háčikom cez otvor.

Za týmto účelom postupuite nasledovne:

Elektródy by mali byt' vzdialené 0,6 až 0,7 mm.

Tlmič zvuku/výstupný otvor

Skrutky tlmiča zvuku neuťahujte, ked' je motor horúci.

1. Pravidelne kontrolujte, či sa skrutky (D) tlmiča zvuku (7) neuvoľnili.

1. Pravidelne čistite výstupný otvor (E).

Ošetrovanie

Nožnice na živý plot dôkladne očistite po každom použití, aby ostala zachovaná bezchybná funkcia.

Pri čistení strihacieho zariadenia noste ochranné rukavice!

- Teleso očistite mäkkou kefou alebo suchou handrou.

Nepoužívajte pritom tuk! Používajte ekologický olej.

Plán údržby

- Chodom naprázdno vyprázdnite karburátor.

Benzínové nožnice na živý plot IBHS 62

Výkon motora max. pri otáčkach.... 0,9 kW pri 8 500 min ^-1

Zdvihový objem.... 25,4 cm ^3

Vol'nobežné otáčky.... 3 400 min ^-1

Objem palivovej nádrže.... 0,6 l

Hladina akustického výkonu LWA (podl'a smernice 2000/14/ES).... 114 dB(A) K = 3 dB

Vibrácie (podl'a EN ISO 10517).... 7,5 m/s ^2 K =1,5 m/s ^2
