Tipo de produto	Corta-sebes a motor de gasolina
Marca	IKRA
Modelo	IBHS 62
Tipo de motor	Motor a dois tempos, gasolina
Cilindrada	25,4 cm³
Potência máxima	0,9 kW a 8 500 rpm
Comprimento de corte	600 mm
Espessura de corte máxima	27 mm
Capacidade do reservatório de combustível	0,6 L
Proporção de mistura (gasolina/óleo dois tempos)	40:1
Peso (reservatório vazio, sem proteção de lâmina)	6,1 kg
Nível sonoro garantido (LWA)	114 dB(A)
Pressão acústica (LPA)	91 dB(A) K=3 dB
Vibrações (EN ISO 10517)	7,5 m/s² K=1,5 m/s²
Vela de ignição	NHSP L8RTF
Segurança	Botão liga/desliga, proteção de lâmina, parada de emergência da alavanca de aceleração
Manutenção corrente	Limpeza do filtro de ar (a cada 8 h), filtro de gasolina, vela, lubrificação da engrenagem (a cada 20 h)
Peças de reposição	Disponíveis junto ao serviço pós-venda
Garantia	24 meses (uso privado), 12 meses (uso profissional)
Conformidade	CE (Diretivas 2006/42/CE, 2014/30/UE, 2000/14/CE)

Perguntas frequentes - IBHS 62 IKRA

Que tipo de combustível usar para o corta-sebes IBHS 62?

Use uma mistura de gasolina sem chumbo (índice de octano min. 91 ROZ) e óleo de motor dois tempos (norma JASO FC ou ISO-L-EGC) na proporção de 40:1. Não use gasolina E10 ou com chumbo.

Como ligar o corta-sebes a frio?

Coloque o botão liga/desliga em 1, acione a bomba de admissão até que o combustível chegue, levante a alavanca de partida (Choke), puxe lentamente e depois rapidamente o cabo de partida. Assim que o motor pegar, abaixe a alavanca Choke. Deixe funcionar por um minuto antes de usar.

Como parar o motor com segurança?

Solte a alavanca de aceleração, coloque o botão liga/desliga em 0. Aguarde a parada completa da lâmina antes de colocar o aparelho.

Qual é a frequência de limpeza do filtro de ar?

Limpe o filtro de ar a cada 8 horas de funcionamento, ou mais frequentemente em ambiente poeirento. Lave-o com água e sabão morno, seque-o e coloque-o de volta.

Como ajustar a folga das lâminas?

Afrouxe as porcas sob o dispositivo de corte, gire os parafusos um quarto a meia volta no sentido anti-horário, depois aperte as porcas. A folga está correta quando a arruela se move facilmente à mão.

Quais são as precauções de segurança essenciais?

Use sempre óculos, proteção auditiva, luvas e calçados de segurança. Não trabalhe na chuva ou em escada. Segure o aparelho com duas mãos e mantenha pessoas a mais de 15 m.

Como armazenar o corta-sebes por um longo período?

Esvazie o reservatório de combustível, limpe o aparelho, lubrifique as peças móveis, coloque a proteção da lâmina e guarde em local seco, fora do alcance de crianças.

O que fazer se a lâmina continuar girando em marcha lenta?

Ajuste o parafuso de ajuste da velocidade de rotação em vazio: gire no sentido horário para aumentar, anti-horário para diminuir. Se o problema persistir, contate o serviço pós-venda.

Quais são os sinais de uma vela de ignição defeituosa?

Dificuldades de partida, motor que para ou funcionamento irregular. Verifique a distância entre os eletrodos (0,6-0,7 mm) e substitua a vela se estiver suja ou danificada.

Como lubrificar a engrenagem do corta-sebes?

A cada 10 a 20 horas de funcionamento, coloque uma pistola de graxa no engraxador e injete um pouco de graxa padrão para engrenagens.

MANUAL DE UTILIZADOR IBHS 62 IKRA

Moto Podadora Corta Arbustos a gasolina

Instruções de operação - Tradução do original

TR

PT Leia as instruções de operação antes de usar!

PT | Instruções de operação

Conteúdo

Página

Composição.... 2

Símbolos nas instruções de operação.... 2

Utilização conforme/não conforme as disposições 3

Riscos residuais.... 3

Segurança no trabalho.... 3

• Introdução.... 3
• Manuseio de combustível.... 5

Descrição das peças.... 6

Antes da primeira utilização.... 7

Encher com combustível.... 7

• Gasolina....7
• Óleo de motor de dois tempos.... 7
• Mistura....7

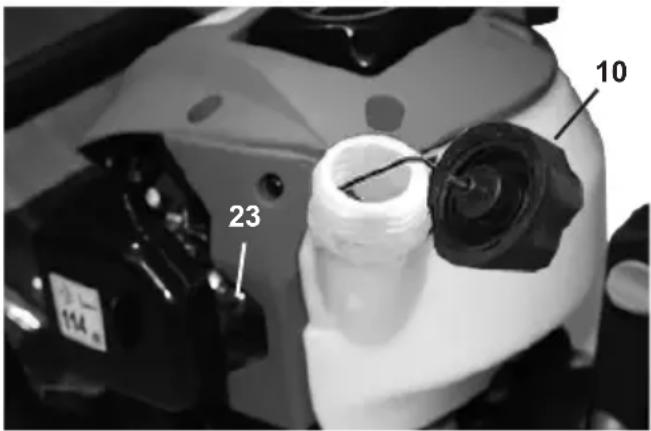

• Encher a moto podadora corta arbustos.... 7

Funcionamento 8

• Ligar a moto podadora corta arbustos.... 8

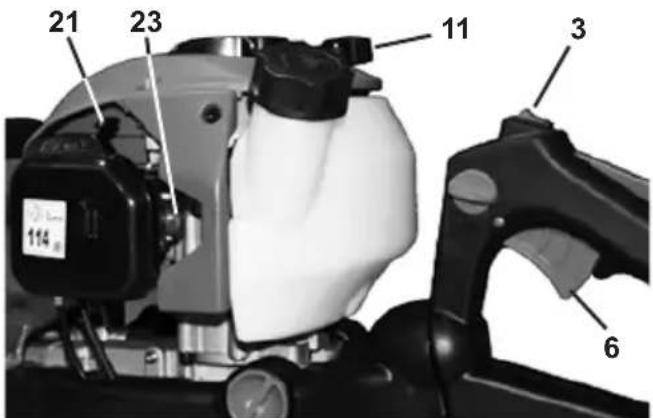

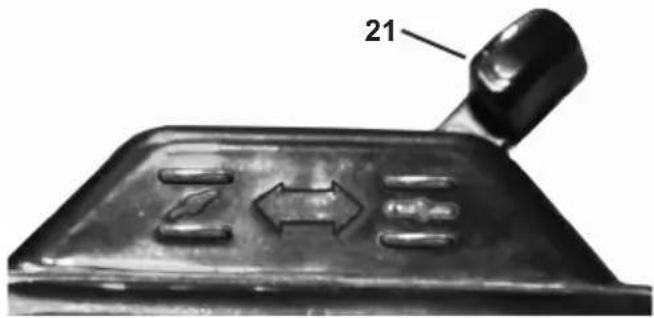

• Arranque a frio.... 8
• Parar o motor....8
• Arranque a quente.... 8

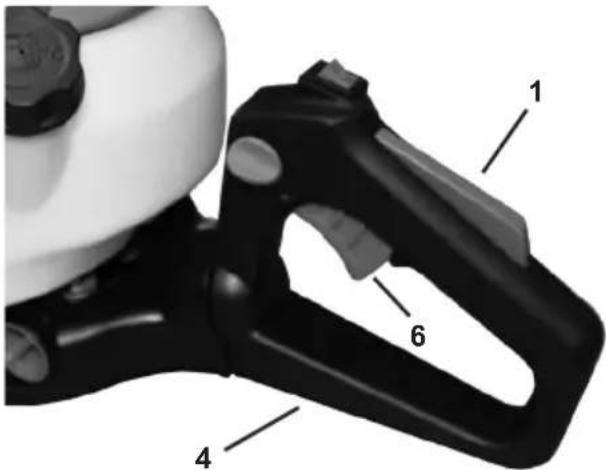

• Gatilho do controle de aceleração.... 8

Definições na Moto Podadora Corta Arbustos.... 9

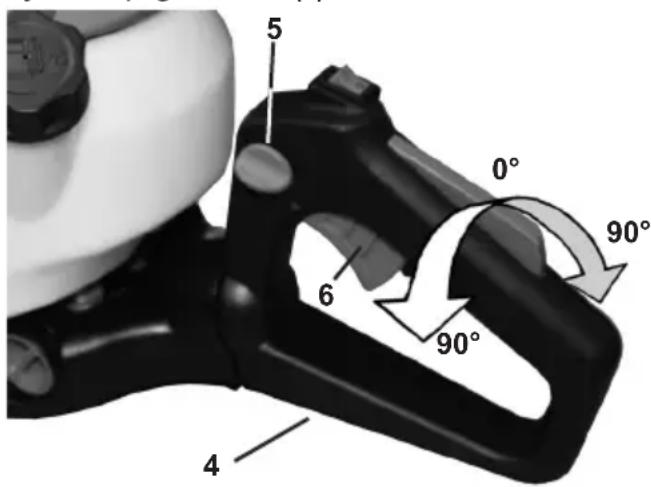

• Ajustar a pega traseira 9
  Modo de funcionamento.... 9
• Regras de conduta para a utilização da Moto Podadora Corta Arbustos...... 9

Trabalhar com a Moto Podadora Corta Arbustos.... 10

Manutenção e cuidados.... 10

• Manutenção.... 10

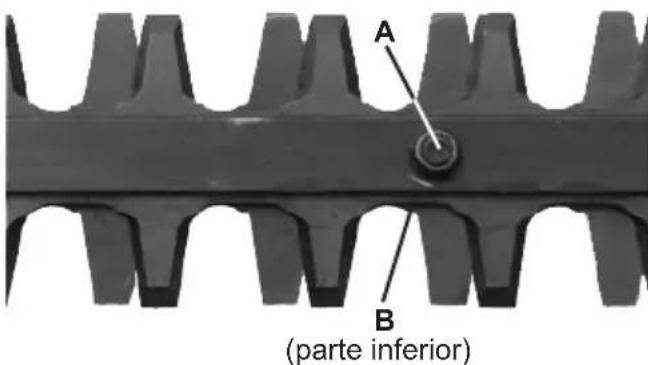

• Adjustar o cortador.... 11

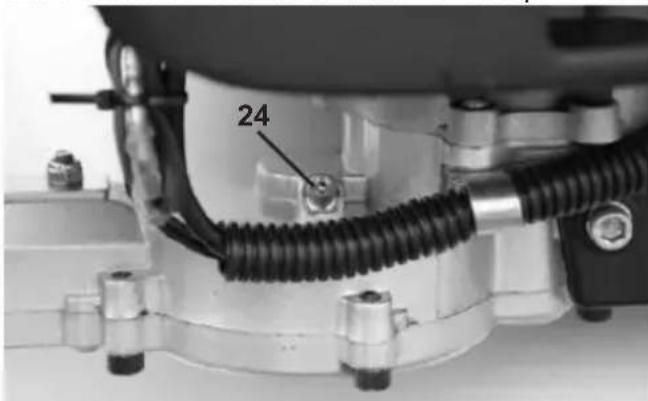

• Lubrificação da caixa de velocidades.... 11

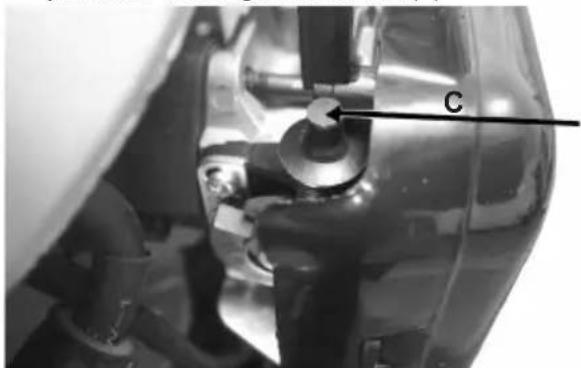

• Ajustar a velocidade de ralenti.... 11

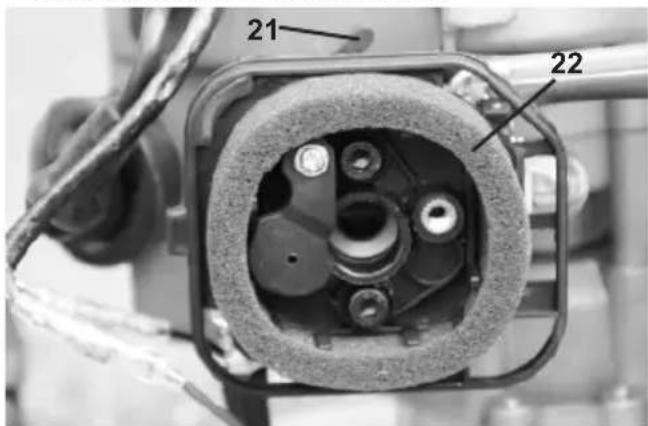

• Limpeza ou substituição do filtro de ar.... 11
• Limpeza ou substituição do filtro de gasolina.... 12

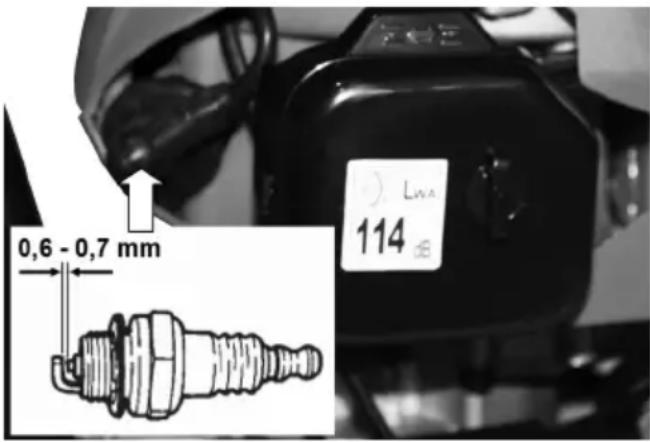

• Mudança ou inspeção da vela de ignição.... 12
• Inspeção da vela de ignição.... 12
• Silenciador/abertura de escape.... 12
• Cuidado.... 12

Manutenção periódica.... 12

Transporte.... 12
Armazenamento.... 13
Possíveis avarias.... 14
Dados técnicos.... 14
Eliminação e proteção ambiental.... 15
Encomendar peças sobressalentes.... 15
Serviço de reparação.... 15
Garantia.... 15
Declaração de Conformidade CE.... 15
Serviço após-venda....

PT | Instruções de operação

Composição

• IBHS 62 Moto Podadora Corta Arbustos a gasolina
• Protetor da lâmina
- Ferramenta
- Instruções de operação

Depois de abrir a embalagem, verifique se todos os itens mencionados estão incluídos e não apresentam danos de transporte.

Informe imediatamente o revendedor ou fabricante de qualquer inconformidade. As reclamações não podem ser reconhecidas retroactivamente.

Os dados de emissão de ruído estão de acordo com a Lei de Segurança de Produtos Alemã (ProdSG) e a Directiva Máquinas CE; o nível de pressão sonora pode exceder 80 dB (A) durante o uso. Se esse é o caso, são necessárias medidas de proteção sonora para o operador (por exemplo, o uso de equipamento de proteção auditiva).

Respeite os regulamentos nacionais relativos à proteção contra o ruído!

Símbolos na ferramenta

	Atenção! A Moto Podadora Corta Arbus-tos pode causar ferimentos graves!		Leia atentamente as instruções de operação antes da utilização, e antes de qualquer trabalho de manutenção, montagem ou limpeza.
	A gasolina e o petróleo são inflamáveis e podem explodir.Manter afastada qualquer fonte de fogo ou chamas desprotegidas. Não fume.		Usar óculos de proteção!Usar proteção auditiva!
	Usar luvas de proteção!		Usar calçado de segurança!
	A roupa deve ser resistente e ajustável, mas permitir total liberdade de movimento.		Cuidado! Superfícies quentes
	Gases de escape tóxicos (utilize a má-quina apenas no exterior)		Alavanca de arranque (dispositivo)"arranque a frio"
			Alavanca de arranque (dispositivo)"arranque a quente e operação"
	Confirma a conformidade da ferramenta elétrica com as diretivas da Comunidade Europeia		Nível de potência acústica garantido LWA 114 dB(A)

Símbolos nas instruções de operação

ATENÇÃO INFORMAÇÃO

PT | Instruções de operação

Utilização conforme/não conforme as disposições

• A Moto Podadora Corta Arbustos a gasolina destina-se exclusivamente ao corte de arbustos e sebes. Os arbustos não devem ter um diâmetro máximo de ramos que exceda 27 mm.
• A utilização conforme abrange também a leitura e observação das instruções de operação antes de cada utilização. Antes e durante o uso, a Moto Podadora Corta Arbustos deve ser inspecionada quanto a danos mecânicos. Se forem necessárias reparações, por favor contacte o seu revendedor especializado.
• Só podem ser utilizadas peças sobressalentes originais ou aprovadas pelo fabricante. A Moto Podadora Corta Arbustos só pode ser usada numa área de jardim no exterior.
• Se forem usadas peças sobressalentes não aprovadas ou não originais, o operador será o responsável por quaisquer lesões pessoais ou danos materiais que possam ocorrer, e não o fabricante.
• Qualquer uso diferente do acima indicado é uma utilização não conforme.
• A utilização conforme abrange também a observação das condições de operação, manutenção e reparação estabelecidas pelo fabricante e respeitando as instruções de segurança contidas no manual.
• Ter em consideração os regulamentos válidos e aplicáveis em matéria de prevenção de acidentes, bem como outras normas gerais de saúde e segurança geralmente conhecidas
• Qualquer uso que não obedeça a estes também é utilização não conforme. O fabricante não se responsabiliza pelos danos daí resultantes; o risco será suportado exclusivamente pelo utilizador.
• Fazer as suas próprias modificações na Moto Podadora Corta Arbustos exclui o fabricante de toda a responsabilidade por qualquer dano resultante.
• A ferramenta só pode ser ajustada, utilizada e mantida por pessoas que estejam familiarizadas com a forma de o fazer, e que estejam informadas dos riscos associados. Os trabalhos de reparação só podem ser efetuados pelo fabricante ou apenas por centros de assistência recomendados pelo fabricante.
• A máquina não pode ser utilizada em ambientes com risco de explosão ou exposta à chuva.
• As peças metálicas (os arames, por exemplo) devem ser removidas do material a ser cortado.

Riscos residuais

Mesmo que respeitem a utilização conforme e apesar de observar todas as disposições de segurança aplicáveis, os riscos residuais ainda estão presentes devido à natureza do design (conforme determinado pela finalidade da ferramenta).

Os riscos residuais podem ser minimizados prestando atenção à “utilização conforme”, e às “instruções de segurança”, bem como às instruções de operação no seu todo.

• Reflexão e precaução reduzem o risco de lesões e danos pessoais.
• Quebra de peças da lâmina.
• Lesões devidas a objetos de peças da lâmina arremessadas para fora.
• Risco de intoxicação por monóxido de carbono se a ferramenta for utilizada em áreas fechadas ou mal ventiladas.
• Risco de queimaduras em componentes quentes.
• Deficiência auditiva, em caso de prolongados períodos de trabalho sem proteção auditiva.
• Além disso, apesar de todas as informações e precauções disponíveis, também podem existir riscos residuais que não são aparentes.

Segurança no trabalho

Antes de utilizar este produto, leia as seguintes informações e as normas de segurança aplicáveis ao seu próprio país, a fim de se proteger a si e aos outros contra possíveis lesões.

Guarde sempre estas instruções de segurança (instruções de operação) com a Moto Podadora Corta Arbustos.

A Moto Podadora Corta Arbustos só pode ser utilizado por pessoas com experiência suficiente para o fazer.

Somente segure a Moto Podadora Corta Arbustos ou a empreste a pessoas que estejam familiarizadas e saibam como lidar com ela. Forneça sempre as instruções de operação em conjunto.

As reparações da ferramenta devem ser feitas pelo fabricante ou por uma empresa recomendada por ele.

Introdução

- Quem for utilizar a Moto Podadora Corta Arbustos pela primeira vez pode beneficiar de umas instruções práticas

PT | Instruções de operação

acerca da sua utilização correcta e acerca do equipamento de proteção pessoal, por parte de um operador experiente.

- Permaneça vigilante. Observe o seu trabalho racionalmente. Se estiver cansado, ou sob a influência de drogas, álcool ou medicação, não deve usar a ferramenta. A falta de atenção adequada durante o uso da ferramenta pode levar a lesões extremamente graves.

- Familiarize-se com a ferramenta antes de a usar. Os utilizadores que não estejam suficientemente informados podem colocar em risco a sua segurança e a de terceiros através do uso indevido da ferramenta.

- Certifique-se que tem os pés firmes no chão e que mantem o equilíbrio em todos os momentos. A utilização da ferramenta (por exemplo) numa escada é proibida.

- Não utilize a ferramenta para fins diferentes daqueles a que se destina (ver „Utilização conforme”).

- Use roupas de trabalho adequadas:

- Sem jóias ou vestuário folgado – estes podem ser apanhados pela ferramenta

- Luvas e calçado antiderrapante

- Uma rede de cabelo se tem cabelo comprido

- Use vestuário de proteção:

- Proteção auditiva

- Óculos de segurança ou proteção facial

- Luvas de trabalho

- Calçado de segurança

- Um capacete testado em situações onde as lesões na cabeça são uma possibilidade.

- Recomendamos o uso de protetores de perna e um casaco de segurança.

- Mantenha a sua área de trabalho em boa ordem!

- Considere sempre as influências ambientais:

- Não exponha a Moto Podadora Corta Arbustos à chuva.

- Não use a Moto Podadora Corta Arbustos num ambiente molhado ou húmido.

- Adie o trabalho em condições climáticas desfavoráveis (chuva, neve, gelo, vento), devido ao aumento do risco de acidente!

- Certifique-se que há boa iluminação.

- Não utilize a Moto Podadora Corta Arbustos nas proximidades de combustíveis líquidos ou gases.

- Você pode não ser capaz de ouvir os perigos potenciais devido ao barulho do motor. Deve, portanto, familiarizar-se com o seu ambiente.

- Nunca deixe a Moto Podadora Corta Arbustos sem supervisão.

- Durante as pausas, a Moto Podadora Corta Arbustos deve ser pousada de modo que ninguém seja colocado em risco. Proteja a Moto Podadora Corta Arbustos contra o acesso não autorizado.

- Pessoas com menos de 18 anos não estão autorizadas a utilizar a ferramenta.

- Deve ser mantida afastada de crianças e outras pessoas.

- O operador é responsável por acidentes ou perigos que possam ocorrer em relação a outras pessoas ou aos seus bens.

- Não permita que outras pessoas, especialmente crianças, toquem na ferramenta ou no motor.

- Não utilize uma lâmina que esteja desgastada ou danificada.

- Apenas inicie o corte quando o cortador estiver a funcionar.

- Preste atenção à sobrecarga da ferramenta! Ela funciona melhor e de forma mais segura dentro da faixa de desempenho estipulada.

- Utilize a ferramenta somente quando os dispositivos de segurança estiverem completos e devidamente conectados. Não faça modificações na máquina, pode afetar a sua segurança.

- Não utilize uma ferramenta de corte que não obedeça às especificações estipuladas.

O uso de outras ferramentas e outros acessórios pode resultar no risco de lesão para si.

- Desligue a máquina e retire o conector da vela de ignição:

- se a Moto Podadora Corta Arbustos estiver em contacto com terra, pedras, pregos ou outros objetos estranhos, verifique se a ferramenta sofreu algum dano.

- para trabalhos de reparação, bem como manutenção e limpeza

- quando rectificar falhas (por exemplo, cortador preso)

- durante o transporte e armazenagem

- quando se ausentar da área de trabalho, mesmo no caso de interrupções breves.

- Trate a sua Moto Podadora Corta Arbustos com cuidado:

- Mantenha as ferramentas afiadas e limpas, a fim de ser capaz de trabalhar melhor e de forma mais segura.

- Mantenha os punhos secos e livres de lubrificantes.

- Observe as instruções de manutenção.

- Verifique a máquina quanto a danos:

- Os dispositivos de segurança devem ser cuidadosamente verificados para uma função apropriada e sem falhas

PT | Instruções de operação

antes de usar a máquina novamente.

• Certifique-se que as peças funcionam perfeitamente e que não encravam, ou se as peças estão danificadas. Todas as peças devem ser corretamente instaladas e cumprir todas as condições para garantir o funcionamento sem falhas da Moto Podadora Corta Arbustos.
• Os dispositivos de proteção danificados e as peças devem ser devidamente reparados por nós ou por um técnico especializado aprovado, ou substituídos, salvo indicação em contrário nas instruções de operação.
• As etiquetas de segurança danificadas ou ilegíveis devem ser substituídas.
• Nunca deixe as chaves Allen inseridas!
• Antes de ligar verifique sempre que as chaves Allen e as ferramentas foram removidas.
• Mantenha a ferramenta numa área seca e fechada quando não estiver a ser usada, e fora do alcance das crianças.
• Não efetue nenhuma reparação na máquina
  Não realize quaisquer reparações na máquina além das descritas no capítulo „Manutenção“, entre em contacto directamente com o fabricante, ou com um centro de atendimento ao cliente autorizado.
  A reparação a outras partes da máquina deve ser feita pelo fabricante ou por uma oficina especializada nomeada pelo fabricante.
  Utilize apenas peças sobressalentes originais! O uso de outras peças sobressalentes ou acessórios pode causar danos ao usuário. O fabricante não se responsabiliza pelos danos daí resultantes.

Manuseio de combustível

Os combustíveis e vapores de combustível são inflamáveis e podem causar sérios danos se inalados ou se entrarem em contacto com a pele. Portanto, tenha cuidado ao manusear o combustível, e assegure uma boa ventilação.

• Desligue o motor e deixe a ferramenta arrefecer antes de a encher.
• Evite chamas desprotegidas quando estiver a encher.
• Use luvas quando encher.
• Não encher em áreas fechadas (risco de explosão).
• Não derrame nenhum combustível ou óleo. Limpe a Moto Podadora Corta Arbustos imediatamente, se for derramado combustível ou óleo. Se derramar combustível no vestuário, nude de vestuário.
• Não permita que nenhum combustível entre no solo.
• Após o enchimento, feche cuidadosamente a tampa do depósito de gasolina e verifique se ela não se abre durante a operação.
• Certifique-se que a tampa de enchimento e tubos de alimentação são estanques. A ferramenta não deve ser usada se houver vazamento.
• Os combustíveis só podem ser transportados e armazenados em recipientes etiquetados e aprovados para o efeito.
• Não transporte nem armazene combustíveis na proximidade de materiais/substâncias altamente inflamáveis, ou perto de faíscas ou chamas não cobertas. Mantenha o combustível longe das crianças.
• Antes de ligar a ferramenta, desloque-se uma distância suficiente da área utilizada para o enchimento.

PT | Instruções de operação

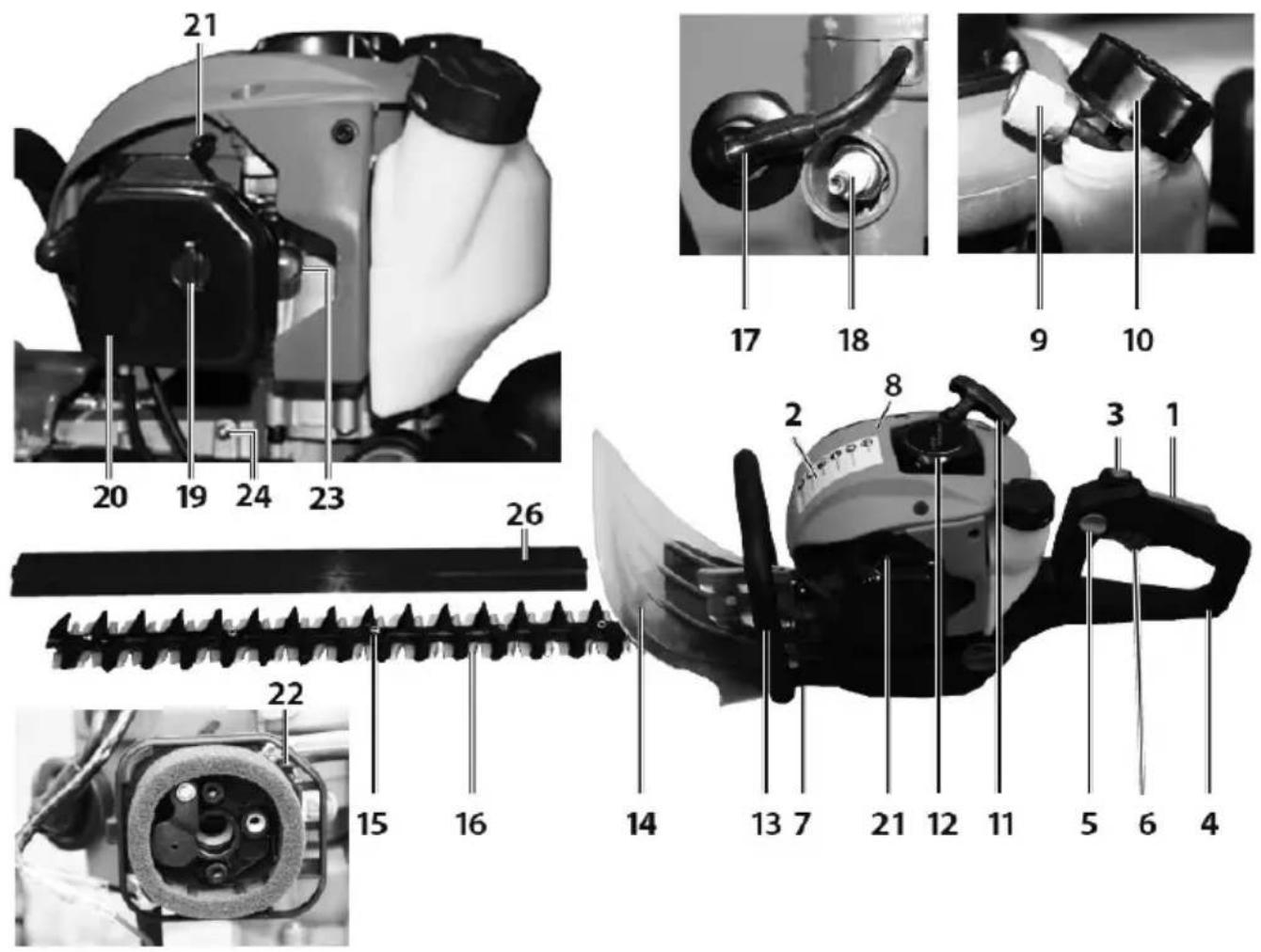

Descrição das peças

1	Bloqueio do controlo de aceleração	10	Tampa do depósito de combustível	19	Parafuso de asa
2	Autocolante de segurança	11	Pega de arranque	20	Tampa do filtro de ar
3	Interruptor ON/OFF (Ligar/Desligar)	12	Sistema de arranque 21 Alavanca	de arranque (choke)
4	Pega traseira 13 Pega frontal 22 Filtro de ar
5	Bloqueio pega 14 Protetor de mão	23	Bomba de iniciação
6	Gatilho do controlo de ace-leração	15	Protetor de lâmina 24 Bocal de lubrificação
7	Silenciador 16 Lâmina 25 Ferramenta (nao retratada)
8	Compartimento do motor 17 Conector da vela de ignição 26 Proteção de transporte
9	Filtro de combustível	18	Vela de ignição

PT | Instruções de operação

Antes da primeira utilização

A Moto Podadora Corta Arbustos é fornecida sem mistura de combustível.

Encha a ferramenta como descrito em „Encher com combustível”.

Encher com combustível

A ferramenta trabalha com uma mistura 1:40 de gasolina normal (sem chumbo) e óleo de motor de dois tempos.

Ao manusear gasolina, é necessária a maior atenção. Evite fumar e chamas desprotegidas devido ao risco de explosão.

Gasolina

Índice de octano pelo menos 91 RON, sem chumbo

• Não encha com gasolina com chumbo, diesel ou outros combustíveis não aprovados.
• Não utilize gasolina com um índice de octano inferior a 91 RON. Isso pode danificar o motor, devido ao aumento da temperatura do motor.
• Se estiver continuamente a trabalhar na faixa de rotação mais alta, use gasolina com um índice de octano mais elevado.
• O uso de gasolina sem chumbo é recomendado por razões de proteção ambiental. A utilização de combustíveis E10 não é permitida.

Óleo de motor de dois tempos

- De acordo com a especificação JASO FC ou ISO-L-EGC

Não utilize óleos de quatro ou dois tempos para motores fora de borda refrigerados a água, ou produtos pré-misturados das estações de serviço.

Mistura

Relação de mistura 40:1

Gasolina	Óleo de motor de dois tempos (40:1)	Gasolina	Óleo de motor de dois tempos (40:1)
1 | 25 ml	5 | 125 ml
2 | 50 ml	10 | 250 ml

• Certifique-se de que mede a quantidade de óleo precisamente, pois uma ligeira diferença numa quantidade pequena de óleo pode ter um impacto significativo sobre a proporção de mistura.
• Não altere a proporção da mistura, pois isso produzirá mais resíduo de combustão, aumentará o consumo de combustível e reduzirá o desempenho, ou motor poderá ser danificado.

Misture a gasolina e o óleo num recipiente limpo, aprovado e rotulado para combustível, e que esteja equipado com um dispositivo de proteção contra transbordo.

1. Primeiro despeje metade da gasolina necessária para a mistura.

2. Em seguida adicione a quantidade total do óleo.

3. Agitar a mistura.

4. Em seguida, despeje o resto da gasolina.

O combustível só pode ser mantido por um tempo limitado, pois envelhece. Combustível e misturas de combustível que foram armazenadas por muito tempo podem causar problemas ao ligar a ferramenta. Você deve, portanto, apenas misturar uma quantidade de combustível que pode usar no período de um mês.

Os combustíveis só podem ser armazenados em recipientes aprovados e rotulados para esse propósito, em local seco e seguro.

Certifique-se de que os recipientes de combustível são armazenados num local não acessível a crianças.

Encher a Moto Podadora Corta Arbustos

- Desligue o motor e deixe a ferramenta arrefecer!

• Use luvas de proteção!
• Evite o contacto com a pele ou com os olhos (use óculos de proteção)!
• Preste especial atenção à seção “Manuseio de combustível”.

23 10 114 m

1. Deve apenas encher a Moto Podadora Corta Arbustos ao ar livre ou em áreas com ventilação adequada.
2. Limpe a área a ser utilizada para o enchimento. Su-jidade no tanque provoca falhas de funcionamento.
3. Agite novamente o recipiente que contém a mistura de combustível antes de o utilizar para o enchimento.
4. Tenha cuidado ao abrir a tampa (10), para que qualquer excesso de pressão possa ser dissipado.
5. Despeje cuidadosamente a mistura, até atingir a borda inferior do gargalo de enchimento.
6. Feche a tampa de gasolina novamente.
7. Certifique-se de que a tampa de combustível é estanque.
8. Limpe a tampa de gasolina e áreas circundantes.
9. Preste atenção a quaisquer vazamentos do depósito ou do tubo de combustível.
10. Se necessário, ligue a bomba de iniciação (23).
11. Antes de ligar o motor, desloque-se para uma área a uma razoável distância da área utilizada para o enchimento.

PT | Instruções de operação

Funcionamento

A ferramenta não pode ser colocada em funcionamento antes de ter lido estas instruções de operação, seguido todas as instruções dadas, e a ferramenta ter sido montada completa e corretamente!

• Somente ligue a Moto Podadora Corta Arbustos quando estiver totalmente montada.
• Apoie a Moto Podadora Corta Arbustos durante a inicialização e segure-a firmemente. Certifique-se que a lâmina está desobstruída.

Ligar a Moto Podadora Corta Arbustos

1. Mantenha uma distância segura de materiais combustíveis.
2. Certifique-se que tem uma posição firme.
3. Coloque a Moto Podadora Corta Arbustos no chão à sua frente, com o cortador afastado de si.
4. Coloque a extremidade do seu pé direito no punho traseiro.
5. Segure a pega dianteira com a mão esquerda.

Arranque a frio

21 23 11 3 114 6

1. Deslize o interruptor ON/OFF (3) para a posição 1
2. Pressione cuidadosamente na bomba de iniciação (23) várias vezes até que o combustível atinja a bomba.
3. Mova a alavanca de arranque (21) para
4. Puxe lentamente o cabo de arranque no manípulo de arranque (11) até que haja resistência.
5. Puxe rapidamente o manípulo do motor de arranque, depois solte-o lentamente.

Não puxe o cabo de arranque completamente, e não deixe o cabo de arranque encaixar de volta contra o motor.

1. Mova a alavanca de arranque (21) para — , assim que o motor arrancar, ou depois de puxá-lo não mais que 5–6 vezes.

2. O motor está em ralenti.

3. Deixe a ferramenta em ralenti por cerca de um minuto antes de iniciar o trabalho.

21

Parar o motor

1. Solte o gatilho do controle de aceleração (6).
2. Coloque o interruptor ON/OFF (3) na posição 0.

Arranque a quente

1. Defina o interruptor ON/OFF (3) para a posição 1.
2. Mova a alavanca de arranque (21) para Puxe o cabo de arranque na pega de arranque (11) até o motor arrancar.

Gatilho do controle de aceleração

1 6 4

1. Segure a Moto Podadora Corta Arbustos pela pega traseira (4) e empurre o bloqueio do controle de aceleração (1); isto liberta o gatilho do controle de aceleração (6).
2. Segure a pega frontal (13) com a outra mão.
3. Pressione o gatilho do controle de aceleração (6).
4. O cortador é iniciado.

Se o gatilho do controle de aceleração (6) é libertado, o cortador pára e o motor entra em ralenti.

Se o cortador funcionar apesar do gatilho do controle de aceleração não ser pressionado, a velocidade de ralenti deve ser reduzida (ver "Manutenção").

PT | Instruções de operação

Definições na Moto Podadora Corta Arbustos

Ajustar a pega traseira (4)

5 6 0° 90° 90° 4

Para o ajudar a orientar a Moto Podadora Corta Arbustos, a pega traseira pode ser ajustada em uma das três posições de trabalho.

A pega traseira só pode ser ajustada quando o cortador estiver parado.

O gatilho do controle de aceleração (6) não pode ser utilizado se o ajuste estiver em andamento.

1. Segure a Moto Podadora Corta Arbustos firmemente pela pega frontal (13) com a sua mão esquerda.
2. Deslize o bloqueio da pega (5) para baixo.
3. Gire a pega para a posição desejada.
4. Solte o bloqueio da pega (5). Certifique-se de que o fecho engata novamente e de que a pega está firmemente fixada no lugar.

Modo de funcionamento

Execute as seguintes verificações antes e durante a operação:

• Segure sempre a Moto Podadora Corta Arbustos firmemente com uma mão na parte da frente e outra na pega traseira.
• A ferramenta está montada completa e corretamente?
• Certifique-se que todas as porcas e parafusos estão apertados.

Ver "Manutenção" para os parafusos do cortador

• A Moto Podadora Corta Arbustos está em condição boa e segura?
• Todas as funções de segurança estão operacionais?
• O tanque de combustível está cheio?
• A lâmina está afiada e não danificada?
• O motor e o silenciador estão livres de depósitos, folhas ou lubrificantes?
• O punho está limpo e seco (sem óleo, gordura ou resina)?
• A área de trabalho está livre de obstáculos onde você pode tropeçar?
• Está a usar o equipamento de proteção necessário?
• Verifique a sebe que pretende cortar, antes de iniciar

o trabalho, para cabos elétricos, arames de cerca ou similares.

• Leu e compreendeu as instruções?
• O gatilho do acelerador move-se livremente e o botão do bloqueio está a funcionar?
• O interruptor ON/OFF está a funcionar?
• A lâmina já permanece parada quando a Moto Podadora Corta Arbustos está em ralenti?
• Se a lâmina se deslocar em ralenti, a velocidade deve ser reduzida (ver "Ajustar a velocidade de ralenti").
• Certifique-se de que a caixa de velocidades está suficientemente lubrificada (ver em „Manutenção“).

Regras de conduta para a utilização da Moto Podadora Corta Arbustos

• Não trabalhe sozinho. Deve haver alguém ao alcance da voz, em caso de emergência.
• Mantenha as crianças, pessoas e animais for a da sua área de trabalho (manter uma distância mínima de 15 m).
• Devido ao risco de escorregar, não trabalhe na neve, gelo ou outras superfícies escorregadias.
• Certifique-se de que a sua área de trabalho é segura e arrumada. Remova objetos da área de trabalho, que poderiam ser capturados pela Moto Podadora Corta Arbustos e lançados para fora.
• Evite assumir uma postura anormal. Mantenha o seu equilíbrio em todos os momentos. Não trabalhe com a parte superior do corpo dobrada para a frente.
• Não trabalhe em condições de pouca iluminação (nevoeiro, chuva, neve derivante ou ao entardecer / amanhecer).
• Antes de cortar, espantar algum animal que possa estar na sebe, de modo a que não fiquem em perigo.
• Apenas operar a Moto Podadora Corta Arbustos quando estiver numa base segura.
• Desligue a Moto Podadora Corta Arbustos quando se deslocar para uma nova área
• É vital remover objetos estranhos da sebe (arames), pois podem danificar a lâmina da Moto Podadora Corta Arbustos.
• Mantenha as mãos e os pés afastados da lâmina, quando estiver em movimento.
• Segure a Moto Podadora Corta Arbustos de modo a que não inale quaisquer gases de escape. Não trabalhe em espaços fechados.
• Segure sempre a Moto Podadora Corta Arbustos de forma segura com a sua mão esquerda no punho da frente e a sua mão direita na pega traseira. Nunca use a Moto Podadora Corta Arbustos com uma só mão.
• Quando soltar o gatilho do acelerador, a lâmina continua a funcionar por um curto período de tempo (por efeito de inércia).
• Inicie o corte com o cortador já em execução.
• Nunca toque no cortador com a mão durante a operação.

• Nunca trabalhe

• ao comprimento do braço

• em locais de difícil acesso
• dobrado muito para a frente

- Nunca use o aparador acima da altura dos ombros.

PT | Instruções de operação

• Nunca toque nas cercas de arame ou no solo enquanto o cortador está em execução.
• Desligue o motor e retire o conector da vela de ignição
• se o comportamento da ferramenta tiver mudanças perceptíveis
• para remover material cortado que está encravado na ferramenta
• para verificar o cortador, se entrou em contacto com pedras, pregos ou outros objetos duros
• para corrigir falhas de funcionamento
• ao fazer uma pausa do trabalho
• ao sair de perto da moto podadora corta arbustos

- Não coloque o cortador em erva seca ou em objetos combustíveis, quando está quente devido à utilização.

- Antes de iniciar o trabalho, certifique-se que: - não há pessoas ou animais na área de trabalho - você é capaz de dar um passo atrás sem encontrar obstáculos - a área ao redor dos seus pés está limpa de todos os objetos estranhos, ramos e vegetação rasteira - você tem certeza que o terreno é firme.

Se pessoas com problemas circulatórios forem sujeitas a vibrações numa base demasiado regular, podem ocorrer danos no sistema nervoso ou nos vasos sanguíneos.

Você pode reduzir as vibrações:

• usando luvas de trabalho grossas e quentes.
• reduzindo a duração dos períodos de trabalho (inserindo várias pausas longas).

Consulte um médico se sentir inchaço dos dedos, dormência ou indisposição.

Trabalhar com a Moto Podadora Corta Arbustos

Segure a Moto Podadora Corta Arbustos com as duas mãos, a uma distância segura do corpo.

• O diâmetro máximo de corte depende do tipo de madeira, da sua idade, e da humidade e dureza da madeira.
  Você deve, portanto, cortar os ramos muito grossos para o comprimento adequado com tesouras de poda, antes de aparar a sebe.
• Graças à sua lâmina de dupla face, a Moto Podadora Corta Arbustos pode ser movida para a frente ou para trás, bem como de um lado para o outro num movimento de balanço
• Apare a face da sebe em primeiro lugar, e só depois o topo.
• Apare a sebe de baixo para cima.
• Corte a sebe em forma trapezoidal, o que impede que forme uma zona não coberta junto ao solo devido à falta de luz.
• Estique uma guia ao longo do comprimento da sebe, se deseja cortar o topo com um comprimento uniforme.
• Se a sebe necessitar de ser cortada severamente, corte-a em várias passagens.

• Épocas apropriadas para aparar:

• Sebes de folha caduca: Junho e Outubro

• Sebes de coníferas: Abril e Agosto
• Sebes de rápido crescimento: desde Maio, aproximadamente a cada 6 semanas

- Preste atenção à criação de aves na sebe. Se for o caso, adiar o corte ou deixar de lado essa área.

Preste atenção às instruções de segurança em todas as circunstâncias.

Manutenção e cuidados

Antes de realizar qualquer trabalho de manutenção ou limpeza

- Desligue o motor

- Aguarde até que a lâmina pare

- Puxe para fora o conector da vela de ignição (17) (excepto quando ajustar a velocidade de ralenti)

Devido ao risco de incêndio, não realize trabalhos de manutenção na proximidade de chamas desprotegidas.

Os trabalhos de manutenção e limpeza não descritos neste capítulo só podem ser realizados pelo serviço de assistência ao cliente.

Os dispositivos de segurança que foram removidos para manutenção e limpeza devem ser devidamente inspe- cionados e recolocados antes de continuarem a ser utilizados.

Utilize apenas peças originais. Outras peças podem resultar em danos não previstos, ou representar um risco para o usuário.

Manutenção

Usar luvas, para evitar lesões.

A fim de garantir um uso longo e confiável da Moto Podadora Corta Arbustos, executar regularmente as seguintes tarefas de manutenção.

Verifique se a Moto Podadora Corta Arbustos tem defeitos óbvios, tais como

• fixadores soltos
• componentes desgastados ou danificados
• lâmina danificada, partida ou dobrada
• tampa de combustível e tubos de combustível não estanques

Inspezione a Moto Podadora Corta Arbustos depois de cada utilização para verificar o possível desgaste, e particularmente a folga de deslizamento do cortador.

- Dispositivos ou capas de proteção corretamente instalados e intactos.

Realize as reparações ou trabalhos de manutenção necessários antes de usar a Moto Podadora Corta Ar-bustos.

Ajustar o cortador

Ajuste a distância de deslizamento se o material cortado se encravar entre as lâminas ou se a folga tiver aumentado devido ao desgaste normal do cortador após uso prolongado.

A fim de obter bons resultados de corte, o deslizamento entre as lâminas e a “espada” deve ser adequadamente ajustado.

PT | Instruções de operação

A B (partе inferior)

Para fazer isso, proceda da seguinte forma:

1. Desaperte as porcas (A) na parte superior do cortador.
2. Aperte ligeiramente os parafusos (B) na parte inferior (pode ser necessário soltá-los ligeiramente primeiro).
3. Vire o parafuso entre um quarto e um meio no sentido inverso aos ponteiros do relógio.
4. Segure o parafuso com a chave de fendas e aperte as porcas.

A folga de deslizamento é então devidamente ajustada se a anilha sob a cabeça do parafuso ainda poder ser movida ligeiramente para a frente e para trás à mão.
5. Lubrifique a lâmina com óleo lubrificante ecologicamente sustentável.
Uma folga demasiado baixa resulta no desenvolvimento excessivo de calor e, consequentemente, em danos na ferramenta.

Lubrificação da caixa de velocidades

Lubrifique a caixa de velocidades cada 10 a 20 horas de funcionamento.

1. Aplique a pistola de lubrificação no bocal de lubrificação (24).

2. Pressione um pouco de lubrificante no bocal. Use a massa consistente comercialmente disponível.

Ajustar a velocidade de ralenti

Se o cortador continuar a funcionar em ralenti, a velocidade de ralenti deve ser corrigida.

1. Deixe o motor aquecer por 3–5 minutos (baixa velocidade!).
2. Gire o parafuso de ajuste (C): A velocidade de ralenti no sentido dos ponteiros do relógio é aumentada (+)

A velocidade no sentido contrário ao sentido dos ponteiros do relógio é reduzida (−)

Entre em contacto com o fabricante se o cortador continuar a funcionar apesar de estar em ralenti. Entre em contacto com o fabricante se o cortador continuar a funcionar apesar de estar em ralenti!

Limpeza ou substituição do filtro de ar

Limpe o filtro de ar regularmente de poeira e sujidade, a fim de evitar

• perda de desempenho
• dificuldade no arranque da ferramenta
• consumo excessivo de combustível.

21 22

Limpe o filtro de ar a cada 8 horas de funcionamento, ou mesmo mais frequentemente em condições particularmente poeirentas.

1. Ajuste a alavanca de arranque (21) para de modo a que nenhuma sujeira entre no carburador.
2. Remova a tampa do filtro de ar (19).
3. Remova o filtro de ar (22) da espuma.
4. Lave o filtro de ar em água morna e com sabão.

Não soprar a poeira, existe risco de lesão para os olhos!

1. Limpe dentro do filtro de ar com um pincel.
2. Deixe o filtro de ar secar adequadamente e volte a inseri-lo.
3. Volte a colocar a tampa do filtro de ar.
   Troque o filtro de ar regularmente.

Se o filtro de ar estiver danificado, deve ser substituído antes de iniciar o trabalho.

PT | Instruções de operação

Limpeza ou substituição do filtro de gasolina

Limpeza ou substituição do filtro de gasolina (9) quando necessário. Um filtro de gasolina sujo dificulta o abastecimento de combustível.

Abra a tampa de combustível (10) e puxe o filtro de gasolina através da abertura com um gancho de arame.

• Sujidade ligeira – retire o filtro de gasolina do tubo de combustível e limpe o filtro em nafta
• Sujidade pesada – substitua o filtro de gasolina

Mudança ou inspeção da vela de ignição

Não toque na vela de ignição (18) ou no conector da vela de ignição (17) com o motor em funcionamento. Alta voltagem! Risco de queimadura quando o motor está quente. Use luvas de proteção!

Verifique a vela de ignição e a separação dos eléctrodos regularmente.

Para isso, proceda da seguinte forma:

1. Puxe o conector da vela de ignição para fora da vela de ignição.
2. Desaparafuse a vela de ignição com a chave Allen fornecida.

0,6 - 0,7 mm LWA 114

A separação entre os eléctrodos deve ser entre 0.6 e 0.7 mm.

Limpe a vela se estiver suja.

Substitua vela de ignição:

• se o corpo isolante estiver danificado
• se houver perda significativa de material nos eléctrodos
• se os eléctrodos ficarem muito sujos ou muito cobertos de óleo
• a cada mês se a ferramenta for usada regularmente

Inspeção da vela de ignição

1. Puxe o conector da vela de ignição para for a da vela de ignição.
2. Desaparafuse a vela de ignição com a chave Allen fornecida.
3. Fixe firmemente o conector da vela de ignição.
4. Empurre a vela de ignição contra a carcaça do motor com alicates isolados (não na proximidade do orifício da vela de ignição).
5. Mova o interruptor ON/OFF para a posição „START“.
6. Puxe firmemente o cabo de início na pega do arranque.
   Se estiver a funcionar correctamente, uma faísca deve

Não reaperte os parafusos no silenciador se o motor estiver quente.

1. Verifique regularmente se os parafusos (D) no silenciador (7) não ficaram desfeitos.
   →Se eles estão soltos, aperte-os bem apertados.

2. Limpe a abertura de escape (E) regularmente.

Cuidado

Limpe a Moto Podadora Corta Arbustos cuidadosamente após cada utilização, para que ele continue a funcionar correctamente.

Use luvas de proteção quando limpar o cortador!

- Limpe a caixa com uma escova macia ou um pano seco.

Água, solvente e produtos para polimento não podem ser usados.

• Certifique-se que as ranhuras de ventilação para arrefecer o motor permanecem desobstruídas (risco de sobreaquecimento).
• Limpe o cortador regularmente com um pano ou escova.

Não limpe o cortador com água, devido ao risco de corrosão.

- Limpe e lubrifique todas as peças móveis regularmente.

Não use massa lubrificante para este fim! Use óleo ecologicamente sustentável.

Manutenção periódica

Tarefa Intervalo
Ajustar o cortador Conforme necessário
Ajustar a velocidade de ralenti	Conforme necessário
Apertar os parafusos no silenciador	Conforme necessário
Limpar ou substituir o filtro de gasolina	Conforme necessário
Limpar ou substituir o filtro de ar	A cada 8 horas de operação (mais frequentemente em condições de poeira)
Lubrificar a caixa de velocidades	A cada 20 horas de funcionamento, pelo menos uma vez por ano

Transporte

Desligue o motor para transportar a ferramenta e, uma vez que o cortador tenha parado, encaixe a proteção da lâmina.

PT | Instruções de operação

Transporte a ferramenta pela pega da frente. Enquanto isso, segure o cortador voltado para trás e mantenha o silenciador quente afastado do corpo.

Somente transportar a ferramenta num carro, dentro de um compartimento ou numa área separada de transporte. Ao fazer isso, fixe a Moto Podadora Corta Arbustos para não capotar nem se danificar ou vazar combustível.

Armazenamento

• Mantenha a ferramenta in local seco e trancado, com o protetor de lâmina aplicado, quando não estiver a ser usado, e fora do alcance das crianças.
• Antes de um armazenamento prolongado, tenha em atenção o seguinte, a fim de prolongar a vida útil da Moto Podadora Corta Arbustos e garantir um bom funcionamento:
• Execute uma limpeza completa.
• Tratar todas as peças móveis com óleo amigo do ambiente.

Não use massa lubrificante para este efeito.

• Remova o conector da vela de ignição.
• Deslize o protetor de transporte (26) no cortador.
• Evvazie completamente o depósito de combustível.

Descarte o combustível que sobrar de forma ambientalmente correcta.

- Permita que o carburador esvazie.

PT | Instruções de operação

Possíveis avarias
Avaria Causa possível Solução
A Moto Podadora Corta Arbus-tos não funciona	Sem combustívelFalha no tubo de combustívelFiltro de gasolina bloqueadoVela de ignição defeituosaCarburador defeituosoFalha interna	Verifique a quantidade de combustívelVerifique o tubo de combustível quan-to a dobras ou danosLimpe ou substitua o filtro de gasolina.Substitua a vela de igniçãoEntre em contacto com o fabricante ou centro de atendimento ao cliente recomendadoEntre em contacto com o fabricante ou centro de atendimento ao cliente recomendado
A Moto Podadora Corta Arbus-tos corta com interrupções	Falha internaInterruptor de ligar/desligar com defeito	Entre em contacto com o fabricante ou centro de atendimento ao cliente recomendadoEntre em contacto com o fabricante ou centro de atendimento ao cliente recomendado
O motor funciona, mas o corta-dor permanece estacionário	Cortador presoFalha internaFalha interna	Gegenstand entfernenEntre em contacto com o fabricante ou centro de atendimento ao cliente recomendadoEntre em contacto com o fabricante ou centro de atendimento ao cliente recomendado
O cortador está quente• Lubrificação insuficiente --> AtritoDistância de deslizamento insuficienteCortador contundente		Lubrifique o cortadorAjuste a folga de deslizamentoAfiar o cortador

Dados técnicos

Petrol-Driven Hedge Trimmer IBHS 62

Max. potência do motor em velocidade....0,9 kW a 8.500 rpm

Velocidade ralenti.... 3400 rpm

Sistema ignição.... Ignição eletrónica

Vela de ignição ...... NHSP L8RTF

Capacidade do depósito de combustível....0,6 l

Relação de mistura (gasolina/óleo de dois tempos).... 40:1

Comprimento de corte.... 600 mm

Corte.....até 27 mm

Peso (depósito vazio, protector de lâmina removido).... 6,1 kg

Pressão sonora LPA (ac. com EN ISO 10517)....91 dB(A) K = 3 dB

Nível de potência sonora LWA (ac. com Directiva 2000/14/EG).... 114 dB(A) K = 3 dB

dB Vibração (ac. com EN ISO 10517)....7,5 m/s ^2 K = 1,5 m/s ^2

Alterações técnicas reservadas.

PT | Instruções de operação

Eliminação e proteção ambiental

Se o seu equipamento se tornar inutilizável ou se deixar de ser necessário para si, não o deite fora no lixo doméstico normal em nenhuma circunstância, mas sim de uma forma respeitadora do ambiente. Esvazie cuidadosamente o reservatório de óleo e de gasolina e leve o restante para um ponto de recolha. Por favor (também) leve o equipamento para um centro de reciclagem, onde as partes plásticas e metálicas podem ser separadas e enviadas para reciclagem. Pode obter mais informações contactando as autoridades locais.

Encomendar peças sobressalentes

Entre em contato com nosso departamento de serviço se precisar de acessórios e peças de reposição.

Ao trabalhar com esta máquina, não use peças diferentes das recomendadas por nós partes. Usando peças de reposição não recomendados por nós pode resultar em ferimentos graves em pessoas ou danos na máquina.

Aquando da encomenda de peças sobresselentes, deverá indicar o seguinte:

• Modelo do aparelho
• Número de artigo do aparelho

Serviço de reparação

Reparações de ferramentas eléctricas podem ser feitas apenas por um electricistas-especialista. Ao enviar o aparelho para a reparação, faça o favor de descrever as falhas verificadas.

Termos de garantia

Para esta ferramenta electrica nós damos, independentemente das obrigações do comerciante em relação ao consumidor final constantes no contrato de compra, a seguinte garantia:

O prazo de garantia é de 24 meses e começa com a entrega, que deve ser comprovada com o recibo original de compra. No caso de emprego comercial, bem como aluguel, o prazo de garantia fica reduzido para 12 meses. Fora da garantia se encontram as peças de desgaste, baterias e as avarias resultantes do uso indevido de peças assessórias, reparações com peças não originais, utilização de força, batidas e quebra, bem como a sobrecarga proposal do motor. As substituições, no caso de garantia, são consideradas sômente quanto às peças defeituosas e não ao aparelho completo. As reparações de garantia deverão ser realizadas sômente por oficinas autorizadas ou pela assistência técnica à clientela. No caso de actuação de terceiros torna-se extinta a garantia.

Os custos de correio, remessa e subsequentes ficam a cargo do comprador.

Declaração de Conformidade CE

CE

Nós, ikra GmbH, Schlesierstrasse 36, 64839 Münster, Germany, declaramos sob a nossa exclusiva responsabilidade que o produto Mota Podadora Corta Arbustos a gasolina IBHS 62, a que se refere esta declaração corresponde aos requisitos essenciais de segurança e de saúde das Directivas 2006/42/EG (Directiva Máquinas), 2014/30/EU (Diretriz EMC), 97/68/EG (Directiva sobre Emissão de Gases de Escape), última modificação 2012/46/EG e 2000/14/EG + 2005/88/EG (directiva relativa ao ruído) incl. modificações. Para a implementação relevante dos requisitos de segurança e saúde mencionados nas Diretivas, as seguintes normas e/ou especificações técnicas foram respeitadas:

DIN EN ISO 10517:2009+A1:2013, DIN EN ISO 14982:2009, AfPS GS 2014:01 PAK

Nível de potência sonora 107,2 dB(A)

Nível de potência sonora garantido 114,0 dB (A)

Método de avaliação da conformidade ao anexo V / Directiva 2000/14/EC

O ano de fabricação é impresso na placa de identificação e pode ser adicionalmente recuperado através do número de série consecutivo.

Münster, 27.09.2018

Matthias Fiedler, Senior Product Manager Ikra GmbH

Manutenção da documentação técnica: Ikra GmbH, Matthias Fiedler, Schlesierstrasse 36, 64839 Münster, Germany

Pachetul de livrare.... 2

Durate de exploatare.... 2

Simboluri la aparat.... 2

- Galinês rankenos reguliavimas.... 8
