BEDIENUNGSANLEITUNG IBHS 62 IKRA

73711395-02 IBHS 62 Benzin Heckenschere Gebrauchsanweisung - Originalbetriebsanleitung

• Verhalten beim Arbeiten mit der Heckenschere......................................... 9 Arbeiten mit der Heckenschere...................................................................... 10 Wartung und Pege..................................................................................... 10

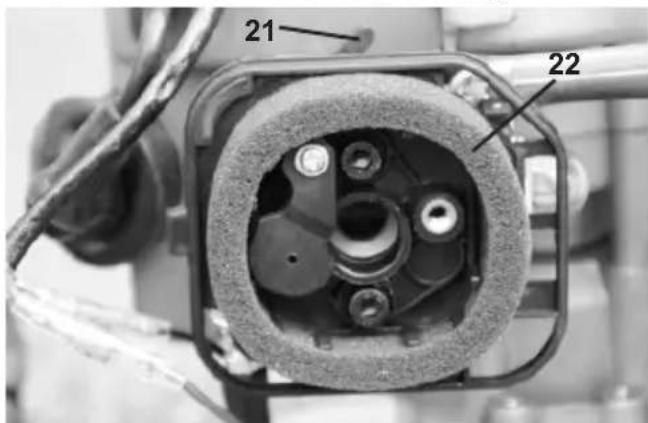

• Luftlter reinigen bzw. auswechseln........................................................ 11

• Benzinlter reinigen bzw. auswechseln.................................................... 11

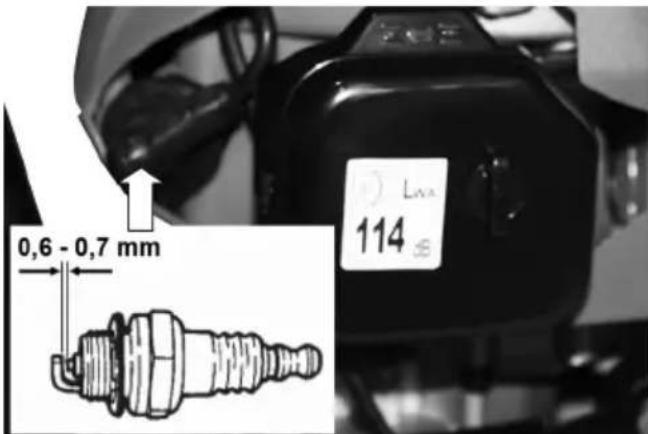

• Zündkerze wechseln bzw. überprüfen...................................................... 11

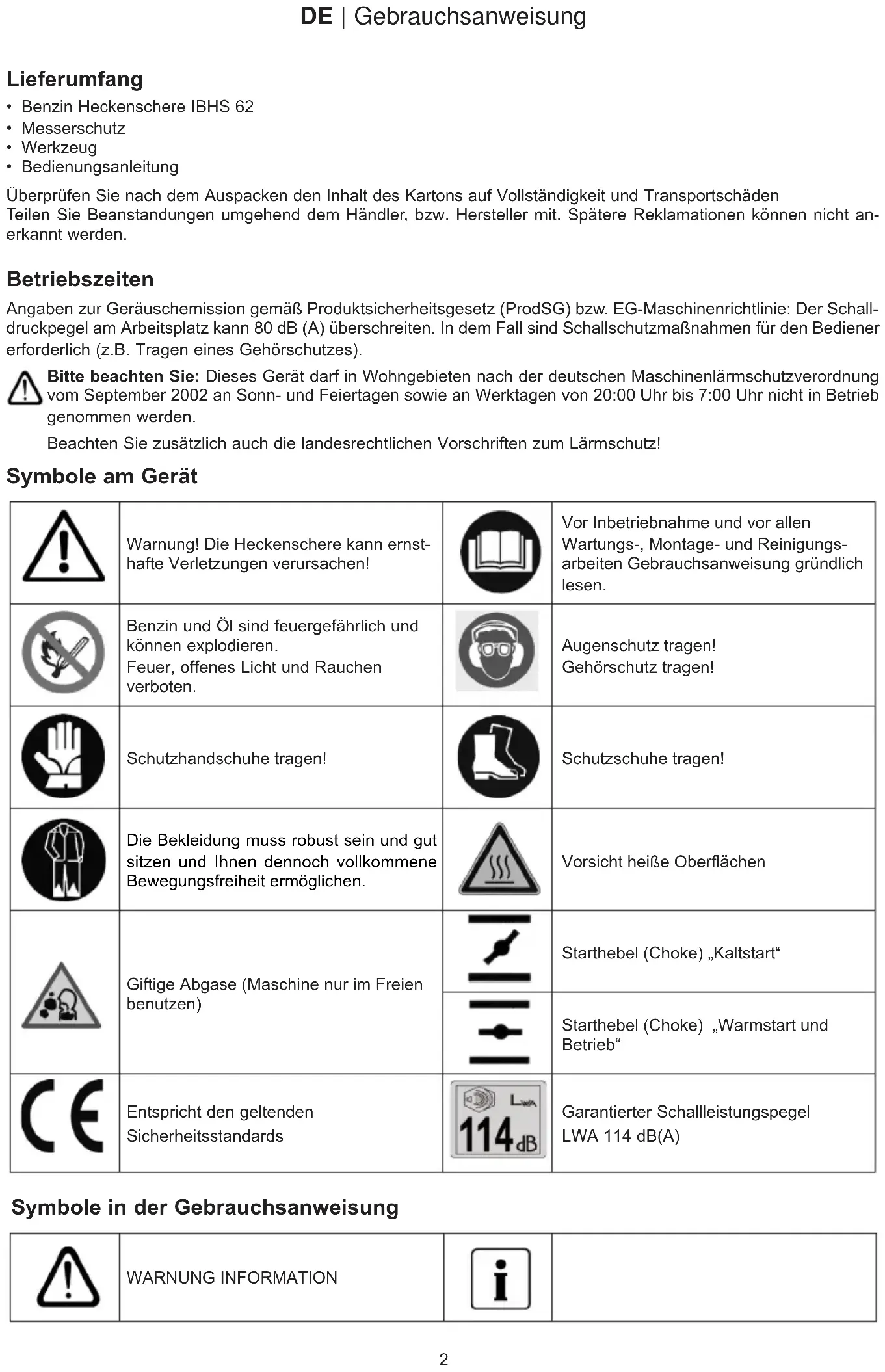

WARNUNG INFORMATION Symbole in der Gebrauchsanweisung Lieferumfang

• Bedienungsanleitung Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf Vollständigkeit und Transportschäden Teilen Sie Beanstandungen umgehend dem Händler, bzw. Hersteller mit. Spätere Reklamationen können nicht an- erkannt werden. Betriebszeiten Angaben zur Geräuschemission gemäß Produktsicherheitsgesetz (ProdSG) bzw. EG-Maschinenrichtlinie: Der Schall- druckpegel am Arbeitsplatz kann 80 dB (A) überschreiten. In dem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich (z.B. Tragen eines Gehörschutzes). Bitte beachten Sie: Dieses Gerät darf in Wohngebieten nach der deutschen Maschinenlärmschutzverordnung vom September 2002 an Sonn- und Feiertagen sowie an Werktagen von 20:00 Uhr bis 7:00 Uhr nicht in Betrieb genommen werden. Beachten Sie zusätzlich auch die landesrechtlichen Vorschriften zum Lärmschutz! Warnung! Die Heckenschere kann ernst- hafte Verletzungen verursachen! Vor Inbetriebnahme und vor allen Wartungs-, Montage- und Reinigungs- arbeiten Gebrauchsanweisung gründlich lesen. Benzin und Öl sind feuergefährlich und können explodieren. Feuer, offenes Licht und Rauchen verboten. Augenschutz tragen! Gehörschutz tragen! Schutzhandschuhe tragen! Schutzschuhe tragen! Die Bekleidung muss robust sein und gut sitzen und Ihnen dennoch vollkommene Bewegungsfreiheit ermöglichen. Vorsicht heiße Oberächen Giftige Abgase (Maschine nur im Freien benutzen) Starthebel (Choke) „Kaltstart“ Starthebel (Choke) „Warmstart und Betrieb“ Entspricht den geltenden Sicherheitsstandards Garantierter Schallleistungspegel LWA 114 dB(A) Symbole am GerätDE | Gebrauchsanweisung

Bestimmungsgemäße/ nicht bestimmungsgemäße Verwendung

• Die benzinbetrieben Heckenschere ist ausschließlich zum Schneiden von Hecken bzw. Gebüsch bestimmt. Der maximale Astdurchmesser der Hecke darf 27 mm nicht übersteigen.

• Zur bestimmungsgemäßen Verwendung gehört auch das Lesen und Einhalten der Bedienungsanleitung vor jedem Gebrauch. Vor und während des Gebrauches ist die Heckenschere auf mechanische Beschädigungen zu Überprü- fen. Bei erforderlichen Reparaturmaßnahmen wenden Sie sich an Ihren Fachhändler.

• Es dürfen nur die vom Hersteller freigegebenen bzw. originalen Ersatzteile verwendet werden. Die Heckenschere darf nur im offenen Gartenbereich in Beitrieb genommen werden.

• Bei Verwendung von nicht freigegebenen bzw. nicht originalen Ersatzteilen haftet der Bediener und nicht der Her- steller für entstandene Sach-/Personenschäden.

• Jegliche andere Verwendung als o.g. ist eine nicht bestimmungsgemäße Verwendung.

• Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und das befolgen der in der Anleitung enthaltenen Sicherheitshin- weise.

• Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsme- dizinischen und sicherheitstechnischen Regeln sind zu berücksichtigen.

• Der darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.

• Eigene Veränderungen an der Heckenschere schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

• Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren informiert sind. Instandsetzungsarbeiten dürfen nur durch den Hersteller bzw. durch nur vom Hersteller empfohlene Kundendienststellen durchgeführt werden.

• Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder Regen ausgesetzt werden.

• Metallteile (z.B. Drähte) sind aus dem zu schneidenden Material unbedingt zu entfernen. Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Bestimmungsgemäße Verwendung“ und die „Sicherheitshinweise“, sowie die Betriebsanleitung insgesamt beachtet werden.

• Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Bruch von Messerstücken.

• Verletzung durch weggeschleuderte Teile oder Messerstücke.

• Gefahr einer Kohlenmonoxidvergiftung bei Verwendung in geschlossenen oder schlecht belüfteten Räumen.

• Verbrennungsgefahr durch heiße Bauteile.

• Bei länger andauernden Arbeiten ohne Gehörschutz Beeinträchtigung des Gehörs.

• Desweiteren können trotz aller Information und Vorkehrungen nicht offensichtliche Restrisiken bestehen. Sicheres Arbeiten Lesen Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die in Ihrem Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen. Bewahren Sie diese Sicherheitshinweise (Bedienungsanleitung) immer bei der Heckenschere auf. Die Heckenschere darf nur durch Personen mit ausreichender Erfahrung bedient werden. Geben oder verleihen Sie die Heckenschere nur an Personen weiter, die mit der Heckenschere und ihrer Hand- habung vertraut sind.Geben Sie dabei immer die Bedienungsanleitung mit. Reparaturen am Gerät haben durch den Hersteller bzw. von ihm empfohlene Firmen zu erfolgen. Erste Schritte

• Wer zum ersten Mal mit der Heckenschere arbeitet muss eine praktische Einweisung in den Gebrauch der Hecken- schere sowie Personenschutzausrüstung von einem erfahrenen Bediener erhalten.DE | Gebrauchsanweisung

• Seien Sie aufmerksam. Gehen Sie mit Vernunft an die Arbeit. Wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen dürfen Sie das Gerät nicht verwenden. Unachtsamkeiten beim Ge- brauch des Gerätes können zu ernsthaften Verletzungen führen.

• Machen Sie sich vor Gebrauch mit dem Gerät vertraut. Unzureichend informierte Bediener können sich oder ande- re Personen durch unsachgemäßen Gebrauch gefährden.

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Eine Benutzung von z.B. einer Leiter ist nicht erlaubt.

• Benützen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

• Tragen Sie geeignete Arbeitskleidung: - keinen Schmuck oder weite Kleidung, sie könnten erfasst werden - Handschuhe und rutschfestes Schuhwerk - bei langen Haaren ein Haarnetz

• Tragen Sie Schutzkleidung: - Gehörschutz - Schutzbrille oder Gesichtsschutz - Arbeitshandschuhe - Sicherheitsschuhe - geprüfter Helm in Situationen, bei denen mit Kopfverletzungen gerechnet werden muss.

• Es wird das Tragen eines Beinschutzes und einer Sicherheitsjacke empfohlen.

• Halten Sie Ihren Arbeitsbereich in Ordnung!

• Berücksichtigen Sie Umgebungseinüsse: - Setzen Sie die Heckenschere nicht dem Regen aus. - Verwenden Sie die Heckenschere nicht in nasser oder feuchter Umgebung. - Verschieben Sie Arbeiten bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) wegen erhöhter Unfallgefahr! - Sorgen Sie für gute Beleuchtung. - Verwenden Sie die Heckenschere nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

• Wegen des Motorengeräusches können Sie Gefahren eventuell nicht hören. Machen Sie sich daher mit Ihrer Umgebung vertraut.

• Lassen Sie die Heckenschere nie unbeaufsichtigt.

• Bei Arbeitspausen ist die Heckenschere so abzulegen, dass niemand gefährdet wird. Heckenschere vor unbefug- tem Zugriff sichern.

• Personen unter 18 Jahren dürfen das Gerät nicht bedienen.

• Halten Sie andere Personen und Kinder fern.

• Der Bedienende ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigen- tum auftreten.

• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder den Motor berühren.

• Verwenden Sie keine stumpfe, oder beschädigte Schneideinrichtung.

• Beginnen Sie mit dem Schneiden erst, wenn die Schneideinrichtung läuft.

• Achten Sie auf eine Überlastung des Geräts! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen. Ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.

• Verwenden Sie keine Schneideinrichtung die nicht den angegebenen Kenndaten entsprechen. Der Gebrauch anderer Werkzeuge oder anderen Zubehörs kann Verletzungsgefahr für Sie bedeuten.

• Schalten Sie das Gerät ab und ziehen Sie den Zündkerzenstecker von der Zündkerze bei: - Berühren der Heckenschere mit Erdreich, Steinen, Nägeln oder sonstigen Fremdkörpern kontrollieren Sie, ob das Gerät beschädigt ist. - Reparaturarbeiten, sowie Wartungs- und Reinigungsarbeiten - Beseitigung von Störungen (z.B. Blockieren der Schneideinrichtung) - Transport und Lagerung - Verlassen des Arbeitsbereichs, auch bei kurzzeitigen Unterbrechungen.

• Pfegen Sie Ihre Heckenschere mit Sorgfalt: - Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. - Halten Sie Handgriffe trocken und frei von Schmierstoffen. - Befolgen Sie die Wartungsvorschriften.

• Überprüfen Sie die Maschine auf Beschädigungen: - Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre störungsfrei und bestim- mungsgemäße Funktion geprüft werden. - Überprüfen Sie, ob bewegliche Teile einwandfrei funktionieren und nicht blockieren, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Heckenschere sicherzustellen.DE | Gebrauchsanweisung

- Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch uns oder eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist. - Beschädigte oder nicht lesbare Sicherheitsaufkleber sind zu ersetzen.

• Lassen Sie nie Werkzeugschlüssel stecken!

• Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Werkzeuge entfernt sind.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

• Nehmen Sie selbst keine Reparatur an der Maschine vor. Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an der Maschine vor, son- dern wenden Sie sich direkt an den Hersteller, oder einen autorisierten Kundendienst. Reparaturen an anderen Teilen der Maschine haben durch den Hersteller oder einer von ihm genannten Fach- werkstatt zu erfolgen. Nur Originalersatzteile verwenden! Durch den Gebrauch anderer Ersatzteile oder Zubehörs können Gefahren für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht. Umgang mit Kraftstoff Kraftstoffe und Kraftstoffdämpfe sind feuergefährlich und können beim einatmen oder an der Haut schwere Schäden verursachen. Daher ist beim Umgang mit Kraftstoff Vorsicht geboten und für eine gute Belüftung zu sorgen.

• Schalten Sie vor dem Betanken den Motor aus und lassen Sie das Gerät abkühlen.

• Beim Tanken offenes Feuer vermeiden.

• Tragen Sie beim Tanken Handschuhe.

• Nicht in geschlossenen Räumen tanken (Explosionsgefahr).

• Verschütten Sie keinen Kraftstoff oder Öl. Säubern Sie die Heckenschere sofort, wenn Sie Kraftstoff oder Öl ver- schüttet haben. Wechseln Sie Ihre Kleidung, wenn Sie Kraftstoff oder Öl darüber verschüttet haben.

• Lassen Sie keinen Kraftstoff ins Erdreich gelangen.

• Schließen Sie den Tankverschluss nach dem Tanken wieder sorgfältig und kontrollieren Sie, dass er sich während des Betriebes nicht löst.

• Darauf achten, dass Tankdeckel und Benzinleitungen dicht sind. Bei Undichtigkeiten darf das Gerät nicht in Betrieb genommen werden.

• Transportieren und lagern Sie Kraftstoffe nur in dafür gekennzeichneten und zugelassenen Behältern.

• Transportieren und lagern Sie Kraftstoffe nicht in der Nähe von brennbaren oder leicht entzündlichen Stoffen sowie Funken bzw. offenem Feuer. Halten Sie Kinder von Kraftstoffen fern.

• Entfernen Sie sich zum Starten des Gerätes ausreichend vom Tankplatz.DE | Gebrauchsanweisung

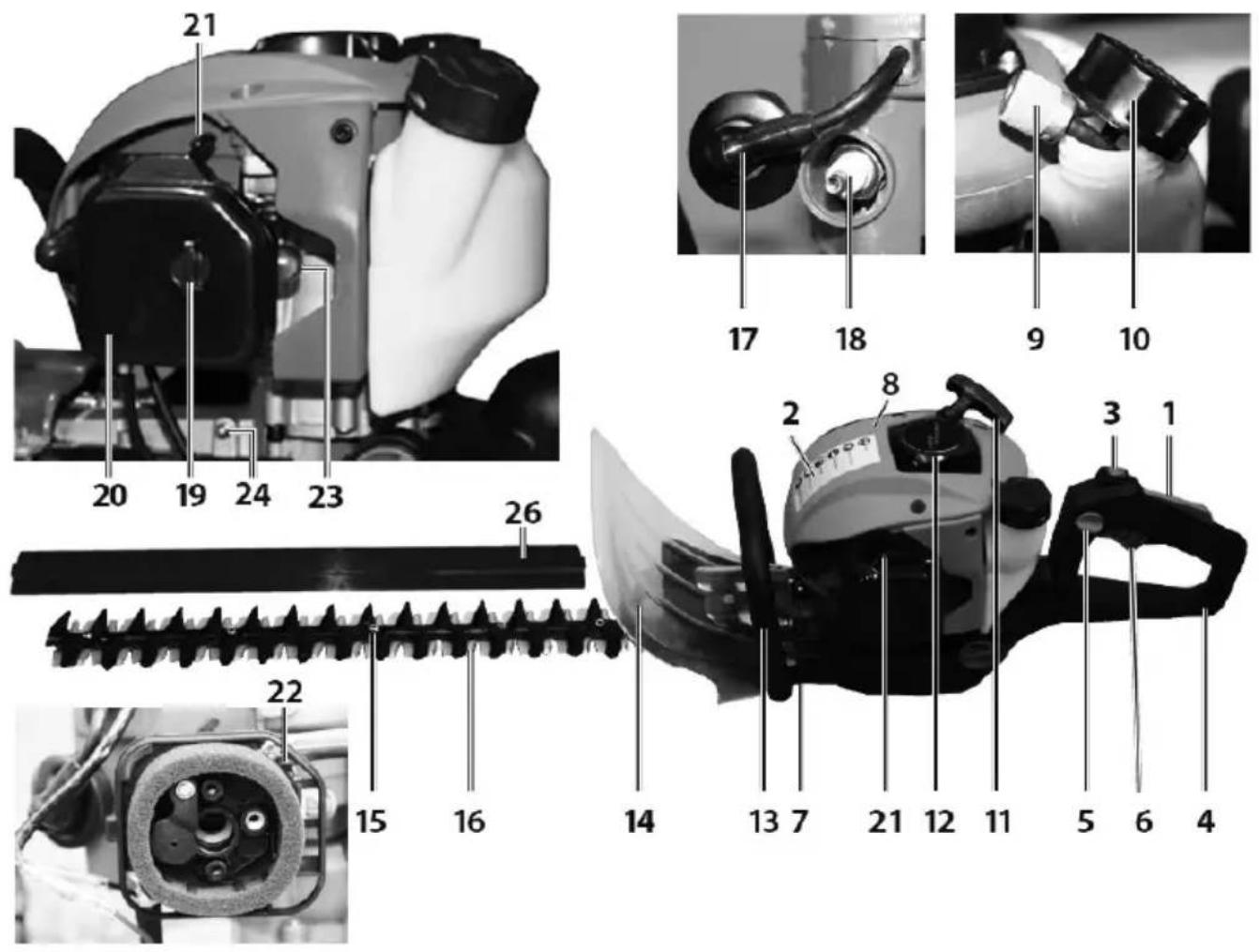

Bezeichnung der Teile 1 Gashebelsperre 10 Kraftstofftankdeckel 19 Flügelschraube 2 Sicherheitsaufkleber 11 Startergriff 20 Luftlterdeckel 3 EIN/AUS-Schalter 12 Seilzugstarter 21 Starthebel (Choke) 4 Hinterer Handgriff 13 Vorderer Handgriff 22 Luftlter 5 Handgriffentriegelung 14 Handschutz 23 Primer-Pumpe 6 Gashebel 15 Messerschutz 24 Schmiernippel 7 Schalldämpfer 16 Schneideinrichtung 25 Werkzeug (o. Abb.) 8 Motorverkleidung 17 Zündkerzenstecker 26 Transportschutz 9 Benzinlter 18 ZündkerzeDE | Gebrauchsanweisung

Kraftstoffe sind nur begrenzt lagerfähig da sie altern. Überlagerte Kraftstoffe und Kraftstoffgemische können zu Problemen beim Starten führen. Mischen Sie deshalb nur soviel Kraftstoff, wie Sie in einem Monat verbrauchen. Lagern Sie Kraftstoffe nur in dafür zugelassenen und ge- kennzeichneten Behältern tro cken und sicher. Darauf achten, dass die Kraftstoffbehälter für Kinder un- zugänglich aufbewahrt wer den. Tanken der Heckenschere

• Motor ausschalten, Gerät abkühlen lassen!

• Schutzhandschuhe tragen!

• Haut- und Augenkontakt vermeiden (Schutz- brille tragen)!

• Unbedingt „Umgang mit Kraftstoff“ beachten.

1. Betanken Sie die Heckenschere nur im Freien oder

ausreichend belüfteten Räu men.

2. Säubern Sie die Umgebung des Einfüllbereiches.

Schmutz im Tank verursacht Be triebsstörungen.

3. Schütteln Sie den Behälter mit dem Kraftstoffge-

misch vor dem Tanken erneut.

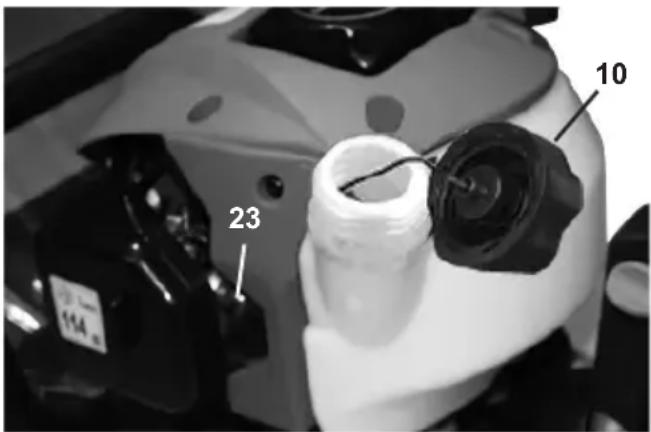

4. Öffnen Sie den Verschluss (10) vorsichtig, damit evtl.

vorhandener Überdruck abge baut werden kann.

5. Füllen Sie das Gemisch vorsichtig bis zur Unterkante

des Einfüllstutzens ein.

6. Verschließen Sie den Tankverschluss wie der.

7. Stellen Sie sicher, dass der Tankverschluss dicht ist.

8. Säubern Sie den Tankverschluss und die Umgebung.

9. Achten Sie auf Undichtigkeiten des Tanks und der

10. Betätigen Sie gegebenenfalls die Primer-Pumpe (23).

11. Entfernen Sie sich vor dem Starten des Motors ange-

messen vom Tankplatz. Inbetriebnahme Das Gerät darf nicht in Betrieb genommen wer- den, bevor Sie diese Be triebsanleitung gelesen, alle angegebenen Hinweise beachtet haben so- wie das Gerät vollständig und vorschriftsmäßig montiert ist!

• Nur starten, wenn die Heckenschere komplett zusam- mengebaut ist.

• Stützen Sie die Heckenschere zum Starten ab und hal- ten sie gut fest. Achten Sie darauf, dass die Schneid- einrichtung frei steht. Vor der ersten Inbetriebnahme Die Heckenschere wird ohne Kraftstoffgemisch ausgeliefert. Befüllen Sie wie unter „Tanken“ beschrieben das Gerät. Tanken Das Gerät wird mit einer Mischung 1:40 aus Normal Benzin (bleifrei) und Zwei takt-Motoröl betrieben. Beim Umgang mit Benzin ist erhöhte Auf- merksamkeit geboten. Rauchen und offenes Feuer wegen Explosionsgefahr vermeiden. Benzin Oktanzahl mindestens 91 ROZ, bleifrei

• Füllen Sie weder verbleites Benzin, Diesel oder ande- re nicht zugelassene Kraftstoffe ein.

• Verwenden Sie kein Benzin mit einer Oktanzahl klei- ner als 91 ROZ. Dies kann durch erhöhte Motortem- peraturen zu einem Motorschaden führen.

• Wenn Sie dauerhaft im höheren Drehzahlbereich ar- beiten, Benzin mit einer höhe ren Oktanzahl verwen- den.

• Aus Gründen des Umweltschutzes wird die Verwen- dung von bleifreiem Benzin empfohlen. Die Verwen- dung von E10-Kraftstoffen ist nicht zulässig. Zweitakt-Motoröl

• nach Spezikation JASO FC oder ISO-L-EGC Verwenden Sie keine Vier- oder Zweitaktöle für wassergekühlte Außen bordmotoren, sowie Fertig- gemisch von Tankstellen. Das Mischen Mischungsverhältnis 40:1 Benzin Zweitaktmotoröl (40:1) Benzin Zweitaktmotoröl (40:1) 1 l 25 ml 5 l 125 ml 2 l 50 ml 10 l 250 ml

• Achten Sie auf eine exakte Abmessung der Ölmenge, da sich bei kleinen Mengen eine geringe Abweichung der Ölmenge stark auf das Mischungsverhältnis auswir ken.

• Verändern Sie nicht das Mischungsverhältnis, da- durch entstehen vermehrt Ver brennungsrückstände, der Kraftstoffverbrauch steigt und die Leistung ver- ringert sich, oder der Motor kann beschädigt werden. Mischen Sie das Benzin und das Öl in einem sauberen, für Benzin zugelassenen und gekennzeichneten Behäl- ter mit Überfüllungsschutz.

1. Füllen Sie zuerst die Hälfte des Benzins ein, das ge-

2. Füllen Sie danach die gesamte Menge Öl ein.

3. Schütteln Sie die Mischung.

4. Füllen Sie den Rest des Kraftstoffs ein.DE | Gebrauchsanweisung

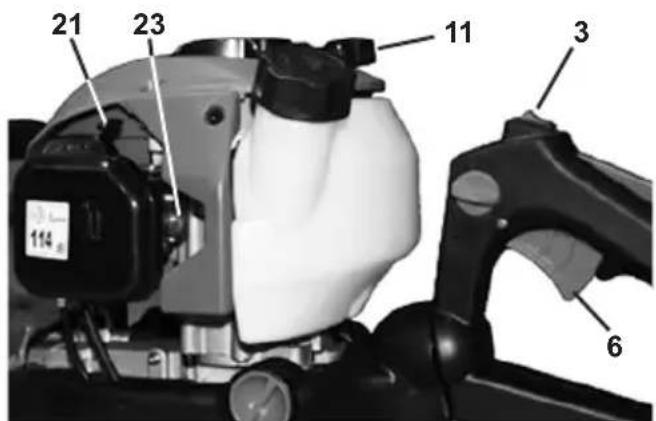

Starten bei warmem Motor

1. EIN / AUS-Schalter (3) auf die Position

2. Schieben Sie den Starthebel (Choke) (21) auf

Ziehen Sie das Startseil am Startergriff (11), bis der Motor anspringt. Gashebel

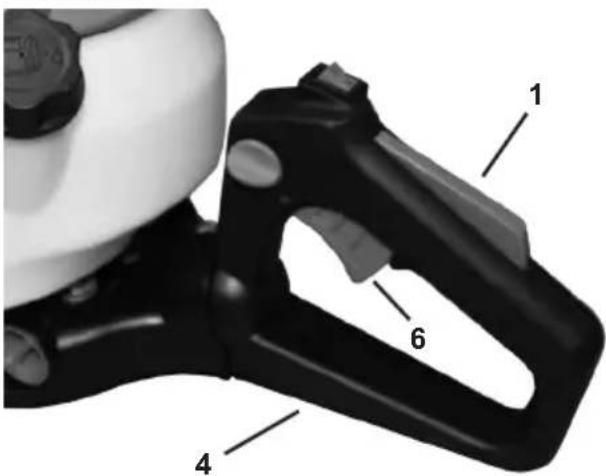

1. Fassen Sie die Heckenschere am hinteren Handgriff

(4) und drücken Sie die Gas hebelsperre (1); der Gas- hebel (6) wird freigegeben.

2. Greifen Sie mit der anderen Hand um den vorderen

3. Gashebel (6) drücken.

4. Die Schneideinrichtung läuft an.

Wird der Gashebel (6) losgelassen, stoppt die Schneideinrichtung und der Motor läuft im Leerlauf. Die Leerlaufdrehzahl muss gesenkt werden wenn die Schneideinrichtung trotz nicht eingedrücktem Gashebel läuft (siehe „Wartung“). Einstellungen der Heckenschere Einstellen des hinteren Handgriffs (4)

90° 90° Zum leichten Führen der Heckenschere kann der hintere Handgriff in 3 Arbeitspositi onen eingestellt werden. Eine Verstellung des hinteren Handgriffes darf nur bei Stillstand des Schneidwerkzeu ges erfolgen. Während des Verstellens kann der Gashebel (6) nicht betätigt werden. Starten der Heckenschere

1. Abstand zu brennbaren Materialien einhalten.

2. Sicheren Stand einnehmen.

3. Legen Sie die Heckenschere vor sich auf den Boden,

die Schneideinrichtung zeigt vom Körper weg.

4. Stellen Sie die rechte Fußspitze in den hinteren

5. Greifen Sie den vorderen Handgriff mit der linken

Hand. Starten bei kaltem Motor

1. Schieben Sie den EIN/AUS-Schalter (3) auf die Po-

2. Drücken Sie mehrmals vorsichtig auf die Primer-

Pumpe (23), bis Kraftstoff in die Pumpe gelangt.

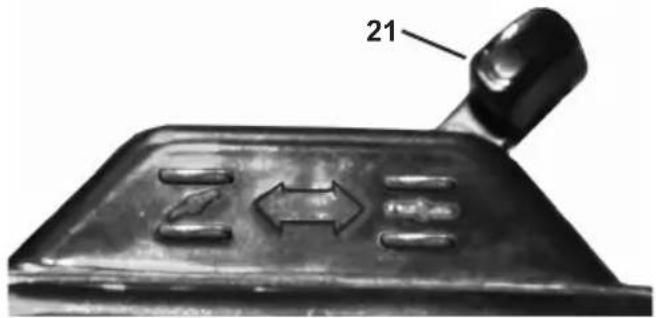

3. Schieben Sie den Starthebel (Choke) (21) auf

4. Ziehen Sie das Startseil am Startergriff (11) langsam

bis zum Widerstand heraus.

5. Ziehen Sie schnell am Startergriff und lassen Sie ihn

dann langsam los. Ziehen Sie das Starterseil nicht ganz her aus, und lassen Sie den Startergriff nicht zurück auf den Mo- tor schlagen.

6. Schieben Sie den Starthebel (Choke) (21) auf

sobald der Motor angesprungen ist, oder auch spä- testens nach dem 5–6 Zug.

7. Der Motor dreht im Leerlauf.

8. Lassen Sie das Gerät vor Beginn der Arbeit ca. eine

Minute im Leerlauf laufen.

2. Stellen Sie den EIN / AUS-Schalter (3) auf die Po-

.DE | Gebrauchsanweisung

• Verscheuchen Sie vor dem Schneiden Tiere aus der Hecke, um diese nicht zu ge fährden.

• Heckenschere nur mit sicherem Stand betreiben.

• Bei einem Standortwechsel die Heckenschere aus- schalten.

• Entfernen Sie unbedingt Fremdteile aus der Hecke (Drähte), da diese die Schneid einrichtung der He- ckenschere beschädigen könnten.

• Halten Sie Hände und Füße von der Schneideinrich- tung fern, wenn diese sich be wegen.

• Halten Sie die Heckenschere so, dass Sie keine Abgase einatmen können. Arbeiten Sie nicht in ge- schlossenen Räumen.

• Halten Sie die Heckenschere immer mit beiden Hän- den fest, linke Hand am vorde ren Handgriff und rechte Hand am hinteren Handgriff. Niemals einhändig arbei- ten.

• Wenn Sie den Gashebel loslassen, läuft die Schneid- einrichtung noch kurze Zeit nach (Freilaufeffekt).

• Beginnen Sie den Schnitt mit laufender Schneidein- richtung.

• Nie die Schneidvorrichtung während des Betriebes mit den Händen anfassen.

• Arbeiten Sie niemals - mit gestreckten Armen - an schwer erreichbaren Stellen - zu weit vorgebeugt

• Arbeiten Sie nie mit der Heckenschere über Schulter- höhe.

• Berühren Sie niemals mit laufender Schneideinrich- tung Drahtzäune oder den Bo den.

• Motor ausschalten und Zündstecker ziehen - bei spürbaren Veränderungen im Geräteverhalten - beim Beseitigen von einge klemmtem Schnittgut - zur Überprüfung der Schneideinrichtung, wenn sie mit Steinen, Nägeln oder sonstigen harten Gegen- ständen in Berührung gekommen ist. - beim beseitigen von Störungen - bei Arbeitspausen - zum Verlassen der Heckenschere

• Stellen Sie die heißgelaufene Heckenschere nicht ins trockene Gras oder auf brenn bare Gegenstände.

• Stellen Sie vor Beginn der Arbeit sicher, dass: - sich im Arbeitsbereich keine weiteren Personen oder Tiere aufhalten. - hindernisfreies zurückweichen für Sie sichergestellt ist. - der Fußbereich von allen Fremdkörpern, Ästen und Gestrüpp ist. - sicherer Stand gegeben ist. Wenn Personen mit Kreislaufstörungen zu häug Vibrationen ausgesetzt sind, können Schädigun- gen am Nervensystem oder an Blutgefäßen auf- treten. Sie können die Vibrationen reduzieren: - durch kräftige, warme Arbeitshandschuhe. - Verkürzung der Arbeitszeit (mehrmals lange Pausen einlegen). Gehen Sie zum Arzt, wenn Ihre Finger anschwel- len, Sie sich unwohl fühlen oder die Finger gefühl- los werden.

1. Halten Sie mit der linken Hand die Heckenschere am

vorderen Handgriff (13) fest.

2. Entriegelung (5) nach unten schieben.

3. Drehen Sie den Handgriff in die gewünschte Position.

4. Handgriff-Entriegelung (5) loslassen. Darauf achten,

dass die Entriegelung wieder ein rastet und der Hand- griff sicher xiert ist. Arbeitshinweise Regelmäßig vor Inbetriebnahme und während des Arbeitens folgenden Über prüfungen durch- führen:

• Halten Sie die Heckenschere immer mit beiden Hän- den jeweils am vorderen und hinteren Handgriff fest.

• Ist das Gerät komplett und vorschriftsmäßig montiert? Darauf achten, dass alle Muttern und Schrauben fest angezogen sind. Siehe „Wartung“ bei Schrauben der Schneidein- richtung

• Ist die Heckenschere in gutem und sicherem Zustand? Sind alle Sicherheitsfunktionen in Ordnung?

• Ist der Benzintank gefüllt?

• Ist die Schneideinrichtung scharf und unbeschädigt?

• Sind Motor und Schalldämpfer frei von Ablagerungen, Laub oder Schmiermittel?

• Ist der Handgriff sauber und trocken(kein Öl, Fett oder Harz)?

• Ist der Arbeitsplatz frei von Hindernissen über die Sie stolpern könnten?

• Tragen Sie die erforderliche Schutzausrüstung?

• Überprüfen Sie die zu schneidende Hecke vor Arbeits- beginn auf elektrische Leitun gen, Zaundrähten o.ä.

• Haben Sie die Hinweise gelesen und verstanden?

• Ist der Gashebel leichtgängig und der Feststellknopf funktionsfähig?

• Ist der EIN/AUS-Schalter funktionsfähig?

• Bleibt die Schneideinrichtung im Leerlauf immer ste- hen? Wenn sich die Schneideinrichtung im Leerlauf be- wegt, muss die Leerlaufdrehzahl gesenkt werden (siehe „Einstellen der Leerlaufdrehzahl“).

• Vergewissern Sie sich, dass das Getriebe ausrei- chend Schmierung hat (siehe unter „Wartung“). Verhalten beim Arbeiten mit der Heckenschere

• Nicht alleine arbeiten. In Notfällen sollte sich jemand in Rufnähe aufhalten.

• Kinder, Personen und Tiere von Ihrem Arbeitsbereich fernhalten (mind. 15 m Ab stand).

• Wegen der Rutschgefahr nicht auf Schnee, Eis oder anderem glatten Untergrund arbeiten.

• Sorgen Sie für einen sicheren und aufgeräumten Ar- beitsplatz. Gegenstände, die weggeschleudert wer- den können, aus dem Arbeitsbereich entfernen.

• Vermeiden Sie unnormale Körperhaltung. Halten Sie jederzeit das Gleichgewicht. Nicht mit vorgebeugtem Oberkörper arbeiten.

• Arbeiten Sie nicht bei unzureichenden Lichtverhältnis- sen (Nebel, Regen, Schnee treiben oder Dämmerung).DE | Gebrauchsanweisung

Arbeiten mit der Heckenschere Die Heckenschere beidhändig mit sicherem Ab- stand vom Körper halten.

• Der maximale Schnittdurchmesser ist abhängig von der Holzart, dem Alter, dem Feuchtigkeitsgehalt und der Härte des Holzes. Deshalb sehr dicke Zweige vor dem Schneiden der Hecke mit einer Astschere auf die entsprechende Länge kürzen.

• Die Heckenschere kann durch ihre doppelseitigen Messer vorwärts und rückwärts sowie durch Pen- delbewegungen von einer zur anderen Seite geführt werden.

• Schneiden Sie zuerst die Hecke seitlich und dann erst die Oberkante.

• Die Hecke von unten nach oben schneiden.

• Schneiden Sie die Hecke trapezförmig, das verhindert das die Hecke im bodennah en Bereich wegen Licht- mangel kahl wird.

• Spannen Sie eine Richtschnur über die Länge der He- cke, wenn Sie die Oberkante der Hecke gleichmäßig kürzen wollen.

• Wenn starkes Zurückschneiden nötig ist, in mehreren Durchgängen schneiden.

• Geeigneter Zeitpunkt zum schneiden: - Laubhecke: Juni und Oktober - Nadelhecke: April und August - schnell wachsende Hecke: ab Mai ca. alle 6 Wochen

• Achten Sie auf brütende Vögel in der Hecke. Ver- schieben Sie dann das Schneiden der Hecke oder nehmen Sie diesen Bereich aus. Beachten Sie auf jeden Fall die Sicherheitshin- weise. Wartung und Pege Vor jeder Wartungs- und Reinigungsarbeit - Motor ausschalten - Stillstand der Schneideinrichtung abwarten - Zündkerzenstecker abziehen (außer bei Ein- stellung des Leerlaufs) Führen Sie Wartungsarbeiten wegen Brandgefahr nicht in der Nähe von offenem Feu er durch. Wartungs- und Reinigungsarbeiten die in diesem Kapitel nicht beschrieben, dürfen nur vom Kundendienst durch- geführt werden. Zum Warten und Reinigen entfernte Sicherheitseinrich- tungen müssen vor Benutzung unbedingt wieder ord- nungsgemäß überprüft und angebracht werden. Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden füh ren, oder eine Gefahr für den Benutzer darstellen. Wartung Tragen Sie Handschuhe, um Verletzungen zu ver- meiden. Damit eine lange und zuverlässige Nutzung der Hecken- schere gewährleistet ist, füh ren Sie folgende Wartungs- arbeiten regelmäßig aus. Überprüfen Sie die Heckenschere auf offensichtliche Mängel wie - lose Befestigungen - verschlissene oder beschädigte Bauteile - beschädigte, gebrochene oder verbogene Schneidein- richtung - Tankverschluss und Kraftstofeitungen auf ihre Dich- tigkeit Überprüfen Sie die Heckenschere nach jedem Gebrauch auf Verschleiß, insbesondere Gleitspiel der Schneidein- richtung. - richtig montierte und intakte Schutzeinrichtungen oder Abdeckungen. Notwendige Reparaturen oder Wartungsarbeiten vor dem Einsatz der Heckenschere durchführen. Schneideinrichtung justieren Stellen Sie das Gleitspiel nach, wenn sich das Schnittgut zwischen den Schneiden ein klemmt oder sich das Spiel durch normale Abnutzung der Schneideinrichtung nach längerem Gebrauch vergrößert hat. Um gute Schneidergebnisse zu erzielen, muss das Gleit- spiel zwischen den Klingen und dem Schwert richtig ein- gestellt sein.

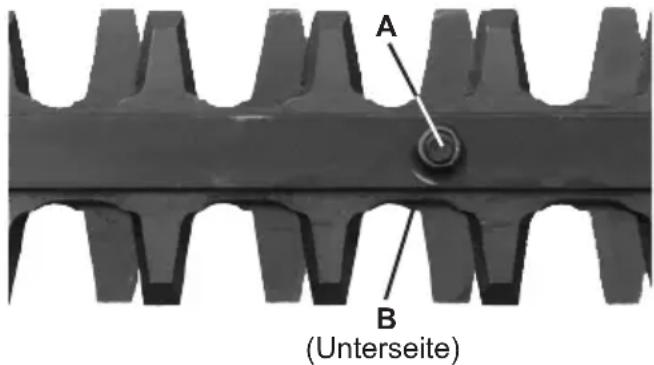

(Unterseite) Gehen Sie dazu folgendermaßen vor:

1. Lösen Sie die Muttern (A) an der Oberseite der

2. Ziehen Sie die Schrauben (B) an der Unter seite leicht

an (evtl. zuvor etwas lösen).

3. Drehen Sie die Schraube eine viertel bis halbe Um-

drehung gegen den Uhrzeiger sinn zurück.

4. Halten Sie die Schraube mit dem Schraubendreher

fest und ziehen Sie die Muttern fest an. Das Gleitspiel ist dann richtig eingestellt, wenn sich die Scheibe unter dem Schraubenkopf gerade noch leicht von Hand hin- und her bewegen lässt.

5. Schmieren Sie die Schneideinrichtung mit umwelt-

verträglichem Schmieröl. Ein zu geringes Gleitspiel führt zu starker Hitzeent- wicklung und somit zu Be schädigungen am Gerät. Getriebe schmieren Schmieren Sie das Getriebe alle 10 bis 20 Betriebsstun- den.

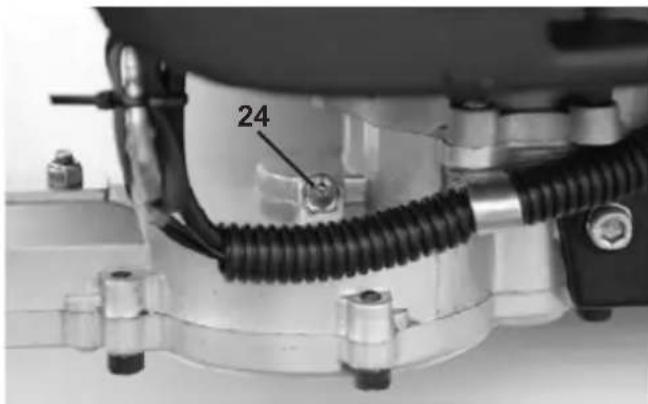

1. Setzen Sie die Fettpresse an den Schmier nippel (24)

2. Drücken Sie etwas Fett hinein.

Verwenden Sie handelsübliches Getriebefett.DE | Gebrauchsanweisung

Einstellen der Leerlaufdrehzahl Wenn die Schneideinrichtung im Leerlauf weiterläuft, müssen Sie die Leerlaufdreh zahl korrigieren.

1. Lassen Sie den Motor 3–5 Minuten warmlaufen

(niedrige Drehzahlen!).

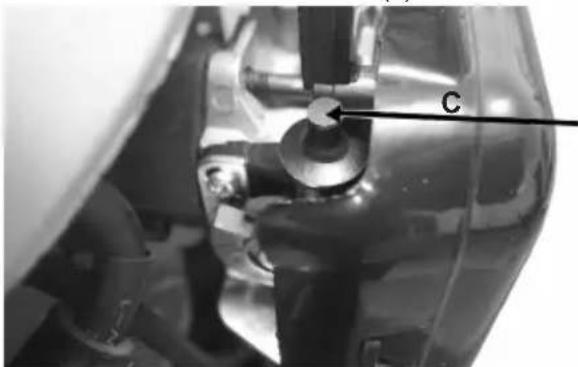

2. Drehen Sie die Einstellschraube (C):

Leerlaufdrehzahl erhöht sich (+) gegen Uhrzeigersinn

Leerlaufdrehzahl verringert sich (–)

Wenden Sie sich an den Hersteller, falls die Schneideinrichtung trotz Leerlauf weiterläuft. In diesem Fall nicht mit der Heckenschere weiterar- beiten! Luftlter reinigen bzw. auswechseln Reinigen Sie den Luftlter regelmäßig von Staub und Schmutz, um - Leistungseinbußen, - Startschwierigkeiten, - zu hohem Kraftstoffverbrauch vorzubeugen.

Reinigen Sie den Luftlter ca. alle 8 Betriebs stunden, bei besonders staubigen Verhält nissen noch öfter.

1. Starthebel (Choke) (21) auf

stellen, damit kein Schmutz in den Vergaser ge langt.

2. Luftlterdeckel (19) entfernen.

3. Nehmen Sie den Luftlter (22) aus Schaumstoff he-

4. Waschen Sie den Luftlter in lauwarmer Seifenlauge

aus. Pusten Sie den Schmutz nicht aus, es besteht die Gefahr von Augenverlet zungen!

5. Reinigen Sie den Luftlterinnenraum mit einem Pin-

6. Lassen Sie den Luftlter gut trocknen und setzen Sie

7. Bringen Sie den Luftlterdeckel wieder an.

Wechseln Sie den Luftlter regelmäßig aus. Beschädigte Luftlter müssen vor Arbeitsbeginn ausgewechselt werden. Benzinlter reinigen bzw. auswechseln Kontrollieren Sie den Benzinlter (9) bei Bedarf. Ein ver- schmutzter Benzinlter behin dert die Kraftstoffzufuhr. Öffnen Sie den Tankverschluss (10) und ziehen Sie den Benzinlter mit einem Draht haken durch die Öffnung. - leichte Verschmutzung: ziehen Sie den Benzinlter von der Kraftstofeitung ab und reinigen Sie den Filter in Reinigungsbenzin - starke Verschmutzung: ersetzen Sie den Benzinlter Zündkerze wechseln bzw. überprüfen Berühren Sie die Zündkerze (18) oder den Zündkerzen- stecker (17) nicht bei lau fendem Motor. Hochspannung! Verbrennungsgefahr bei heißem Motor. Schutzhand- schuhe tragen! Kontrollieren Sie regelmäßig die Zündkerze und den Ab- stand der Elektroden. Gehen Sie dazu folgendermaßen vor:

1. Ziehen Sie den Zündkerzenstecker von der Zündker-

2. Die Zündkerze mit dem mitgelieferten Zündkerzen-

schlüssel herausschrauben. Der Elektrodenabstand sollte zwischen 0,6 bis 0,7 mm betragen. Reinigen Sie die Zündkerze, wenn sie ver schmutzt ist.DE | Gebrauchsanweisung

Wechseln Sie die Zündkerze aus: - bei beschädigtem Isolationskörper - bei starkem Abbrand der Elektroden - bei stark verschmutzten oder verölten Elektroden - jeden Monat bei regelmäßigem Betrieb Zündfunke prüfen

1. Zündkerzenstecker von der Zündkerze abziehen.

2. Schrauben Sie die Zündkerze mit dem mitgelieferten

Zündkerzenschlüssel aus.

3. Stecken Sie den Zündkerzenstecker fest auf.

4. Drücken Sie die Zündkerze mit einer isolierten Zan-

ge gegen das Motorgehäuse (nicht in der Nähe des Zündkerzenloches).

5. Schieben Sie den EIN / AUS-Schalter auf die Posi-

6. Ziehen Sie kräftig das Startseil am Startergriff.

Bei einwandfreier Funktion muss ein Funke zwischen den Elektroden sichtbar sein. Schalldämpfer/Austrittsöffnung Ziehen Sie die Schalldämpferschrauben nicht nach, wenn der Motor heiß ist.

1. Kontrollieren Sie regelmäßig, ob sich die Schrauben

(D) des Schalldämpfers (7) nicht gelöst haben.

Wenn sie locker sind, ziehen Sie diese handfest an.

2. Reinigen Sie regelmäßig die Austrittsöffnung (E).

Pege Reinigen Sie die Heckenschere sorgfältig nach jedem Gebrauch, damit die einwand freie Funktion erhalten bleibt. Tragen Sie beim Reinigen der Schneideinrichtung Schutzhandschuhe!

• Reinigen Sie das Gehäuse mit einer weichen Bürste oder einem trockenen Lappen. Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden.

• Achten Sie darauf, dass die Lüftungsschlitze für die Kühlung des Motors frei bleiben (Gefahr der Überhit- zung).

• Reinigen Sie die Schneideinrichtung regelmäßig mit Lappen oder Bürste. Reinigen Sie die Schneideinrichtung wegen Korro- sionsgefahr nicht mit Wasser.

• Reinigen und ölen Sie regelmäßig alle beweglichen Teile. Verwenden Sie dabei kein Fett! Verwenden Sie umweltverträgliches Öl. Wartungsplan Wartung Wartungsintervall Schneideinrichtung justieren bei Bedarf Einstellen der Leerlauf- drehzahl bei Bedarf Schalldämpferschrauben fest ziehen bei Bedarf Benzinlter reinigen / wechseln bei Bedarf Luftlter reinigen / wechseln alle 8 Betriebsstunden (öfter bei staubi gen Ver- hältnissen) Getriebe schmieren alle 20 Betriebsstunden, mindestens 1 mal jährlich Transport Schalten Sie zum Transportieren des Gerätes den Motor aus, nachdem die Schneideinrichtung stillsteht bringen Sie den Messerschutz an. Tragen Sie das Gerät am vorderen Handgriff. Halten Sie dabei die Schneideinrichtung nach hinten und den hei- ßen Schalldämpfer vom Körper weg. Transportieren Sie das Gerät im Fahrzeug nur im Koffer- raum oder einer separaten Transportäche. Sichern Sie dabei die Heckenschere gegen Umkippen, Beschädigun- gen und dem Auslaufen von Kraftstoff. Lagerung

• Bewahren Sie unbenutzte Geräte mit aufgeschobe- nem Messerschutz an einem tro ckenen, abgeschlos- senen Ort außerhalb der Reichweite von Kindern auf.

• Vor einer längeren Lagerung bitte folgendes beach- ten, um die Lebensdauer der Heckenschere zu ver- längern und ein leichtgängiges Bedienen zu gewähr- leisten: - Führen Sie eine gründliche Reinigung durch. - Behandeln Sie alle beweglichen Teile mit einem um- weltfreundlichen Öl. Dabei kein Fett verwenden. - Nehmen sie den Zündkerzenstecker ab. - Schieben Sie den Transportschutz (26) auf die Schneideinrichtung. - Entleeren Sie den Kraftstofftank vollständig. Entsorgen Sie Restkraftstoff umweltfreundlich. - Vergaser leerlaufen lassen.DE | Gebrauchsanweisung

Mögliche Störungen Störung Mögliche Ursache Beseitigung Heckenschere läuft nicht • Kein Kraftstoff

• Störung in der Kraft stofeitung

• Benzinlter verstopft

• Kraftstoffmenge prüfen

• Kraftstofeitung auf Knicke oder Beschädigungen über prüfen

• Benzinlter reinigen bzw. tauschen.

• Hersteller, bzw. empfohlene Kunden- dienststelle aufsuchen

• Hersteller, bzw. empfohlene Kunden- dienststelle aufsuchen Heckenschere schneidet mit Unterbrechun gen

• Ein-/Ausschalter defekt

• Hersteller, bzw. empfohlene Kunden- dienststelle aufsuchen

• Hersteller, bzw. empfohlene Kunden- dienststelle aufsuchen Motor läuft, Schneidein richtung bleibt stehen

• Schneideinrichtung blockiert

• Gegenstand entfernen

• Hersteller, bzw. empfohlene Kunden- dienststelle aufsuchen

• Hersteller, bzw. empfohlene Kunden- dienststelle aufsuchen Schneideinrich tung wird heiß • Fehlende Schmierung --> Reibung

• Zu geringes Gleitspiel

• Schneideinrichtung ist stumpf

• Ölen der Schneideinrichtung

• Gleitspiel einstellen

• Schneideinrichtung schärfen lassen Technische Daten Benzin Heckenschere IBHS 62 Motorleistung max. bei Drehzahl................................................0,9 kW bei 8.500 min

Technische Änderungen bleiben vorbehalten.DE | Gebrauchsanweisung

Reparaturdienst Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektro-Fachkraft ausgeführt werden. Bitte beschreiben Sie bei der Einsendung zur Reparatur den von Ihnen festgestellten Fehler. Garantiebedingungen Für dieses Werkzeug leisten wir unabhängig von den Verpichtungen des Händlers aus dem Kaufvertrag ge- genüber dem Endabnehmer wie folgt Garantie: Die Garantiezeit beträgt 24 Monate und beginnt mit der Übergabe die durch Originalkaufbeleg nachzuweisen ist. Bei kommerziellem Einsatz sowie Verleih reduziert sich die Garantiezeit auf 12 Monate. Ausgenommen von der Garantie sind Verschleißteile und Schäden die durch Verwendung falscher Zubehörteile, Reparaturen mit Nichtoriginalteilen, Gewaltanwendungen, Schlag und Bruch sowie mutwillige Motorüberlastung entstanden sind. Garantieaustausch erstreckt sich nur auf defekte Teile, nicht auf komplette Geräte. Garantiereparaturen dürfen nur von autorisierten Werkstätten oder vom Werkskundendienst durchgeführt werden. Bei Fremdein- griff erlischt die Garantie. Porto, Versand- und Nachfolgekosten gehen zu Lasten des Käufers. Entsorgung und Umweltschutz Wenn Ihr Gerät eines Tages unbrauchbar wird oder Sie es nicht mehr benötigen, geben Sie das Gerät bitte auf keinen Fall in den Hausmüll, sondern entsorgen Sie es umweltgerecht. Entleeren Sie Öltank und Benzintank sorgfältig und geben Sie die Reste an eine Sammelstel- le. Geben Sie das Gerät bitte (ebenfalls) in einer Verwer- tungsstelle ab. Kunststoff- und Metallteile können hier getrennt und der Wiederverwertung zugeführt werden. Auskunft hierzu erhalten Sie auch in Ihrer Gemeinde- oder Stadtverwaltung. Ersatzteilbestellung Falls Sie Zubehör oder Ersatzteile benötigen, wenden Sie sich bitte an unseren Service. Verwenden Sie für die Arbeit mit diesem Gerät keinerlei Zusatzteile außer denjenigen, die von unserem Unterneh- men empfohlen werden. Andernfalls können der Bediener oder in der Nähe bendliche Unbeteiligte ernsthafte Verlet- zungen erleiden, oder das Gerät kann beschädigt werden. Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Artikelnummer des Gerätes EG-Konformitätserklärung Wir, ikra GmbH, Schlesierstrasse 36, 64839 Münster, Germany, erklären in alleiniger Verantwortung, dass das/die Produkt/e Benzin Heckenschere IBHS 62, auf das/die sich diese Erklärung bezieht, den einschlägigen Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42/EG (Maschinenrichtlinie), 2014/30/EU (EMV-Richtlinie), Abgasrichtlinie 97/68/EG, zuletzt geändert durch 2012/46/EG und 2000/14/EG + 2005/88/EG (Geräuschrichtlinie) einschließlich aller Änderungen entspricht/entsprechen. Zur sachgerechten Umsetzung der in den EG-Richtlinien genannten Sicherheits- und Gesundheitsanforderungen wurden folgende Normen und/oder technische Spezikation(en) herangezogen: DIN EN ISO 10517:2009+A1:2013, DIN EN ISO 14982:2009, AfPS GS 2014:01 PAK gemessener Schallleistungspegel 107,2 dB(A) garantierter Schallleistungspegel 114,0 dB (A) Konformitätsbewertungsverfahren nach Anhang V / Richtlinie 2000/14/EG Das Baujahr ist auf dem Typschild aufgedruckt und zusätzlich anhand der fortlaufenden Seriennummer feststellbar. Münster, 27.09.2018 Matthias Fiedler , Senior Product Manager Ikra GmbH Aufbewahrung der technischen Unterlagen: Ikra GmbH, Matthias Fiedler , Schlesierstrasse 36, 64839 Münster, GermanyGB | Operating instructions

• Gegenstand entfernen

[e-mail] CH l Wetec Service und Verkauf AG Täfernstrasse 14 5405 Baden-Dättwil
