| Typ výrobku | Inteligentní autobateriová nabíječka |
| Značka | Ultimate Speed |
| Model | ULGD 5.0 D2 |
| Vstupní napětí | 220-240 V~ |
| Frekvence | 50 Hz |
| Vstupní proud | 0,8 A |
| Výstupní napětí | 6 V / 12 V (DC) |
| Maximální výstupní proud | 0,8 A (programy 1 a 2) / 5,0 A (programy 3 a 4) |
| Provozní teplota | -20 °C až 50 °C |
| Stupeň krytí | IP65 (prachotěsné a chráněné proti stříkající vodě) |
| Třída ochrany | II (dvojitá izolace) |
| Kompatibilní typy baterií | Olověné 6V (1,2-14 Ah) a 12V (1,2-120 Ah): WET, MF, AGM, GEL, Calcium. Není vhodné pro lithium-iontové baterie. |
| Nabíjecí programy | 4 programy: 1 (6V / 0,8 A), 2 (12V / 0,8 A), 3 (12V / 5,0 A), 4 (12V / 5,0 A - AGM/Zima) |
| Speciální funkce | Reanimace/desulfatace, automatické udržovací nabíjení |
| Ochrana | Obrácená polarita, přehřátí, zkrat, ochrana proti jiskření |
| Displej | LC displej s indikátorem nabití (4 stupně) a napětí |
| Dodávané příslušenství | Nabíječka, připojovací svorky (červená/černá), návod k použití |
| Záruka | 3 roky |
| Údržba | Čistěte suchým hadříkem; nepoužívejte rozpouštědla |
| Bezpečnost | Dvojitá izolace, IP65, ochrana proti jiskření |
| Výrobce | C.M.C. GmbH |
| Rok výroby | 2022/51 |
| Číslo výrobku (IAN) | 497453_2204 |
Často kladené otázky - ULGD 5.0 D2 ULTIMATE SPEED
Dotazy uživatelů ohledně ULGD 5.0 D2 ULTIMATE SPEED
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nabíječka baterií ve formátu PDF zdarma! Najděte svůj návod ULGD 5.0 D2 - ULTIMATE SPEED a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ULGD 5.0 D2 značky ULTIMATE SPEED.
NÁVOD K OBSLUZE ULGD 5.0 D2 ULTIMATE SPEED
Originální návod k obsluze
SK
NABÍJAČKA AUTOBATÉRIÍ
Než začnete čist tento návod k obsluze, rozložte stránku s obrázky a seznamte se se všemi funkcemi zařízení.
PL
Tabulka použitých piktogramů...... Strana 79
Úvod.... Strana 80
Použití zařízení v souladu se stanoveným určením...... Strana 80
Součásti dodávky ...... Strana 81
Vybavení....Strana 81
Technické údaje.... Strana 82
Nabíjecí charakteristika.... Strana 82
Bezpečnostní pokyny ...... Strana 83
Specifické bezpečnostní pokyny.... Strana 88
Před uvedením do provozu ...... Strana 88
Uvedení do provozu ...... Strana 89
Připojení....Strana 89
Odpojení....Strana 89
Pohotovostní režim/měření napětí baterie ...... Strana 89
Výběr programů ...... Strana 90
Údržba a péče.... Strana 91
Ekologické pokyny a informace
k likvidaci odpadu.... Strana 92
EU prohlášení o shodě.... Strana 93
Informace o záruce a servisních opravách...... Strana 94
Záruční podmínky.... Strana 94
Záruční lhůta a zákonné nároky na odstranění vad.... Strana 94
Rozsah záruky.... Strana 94
Postup při záruční reklamaci ...... Strana 94

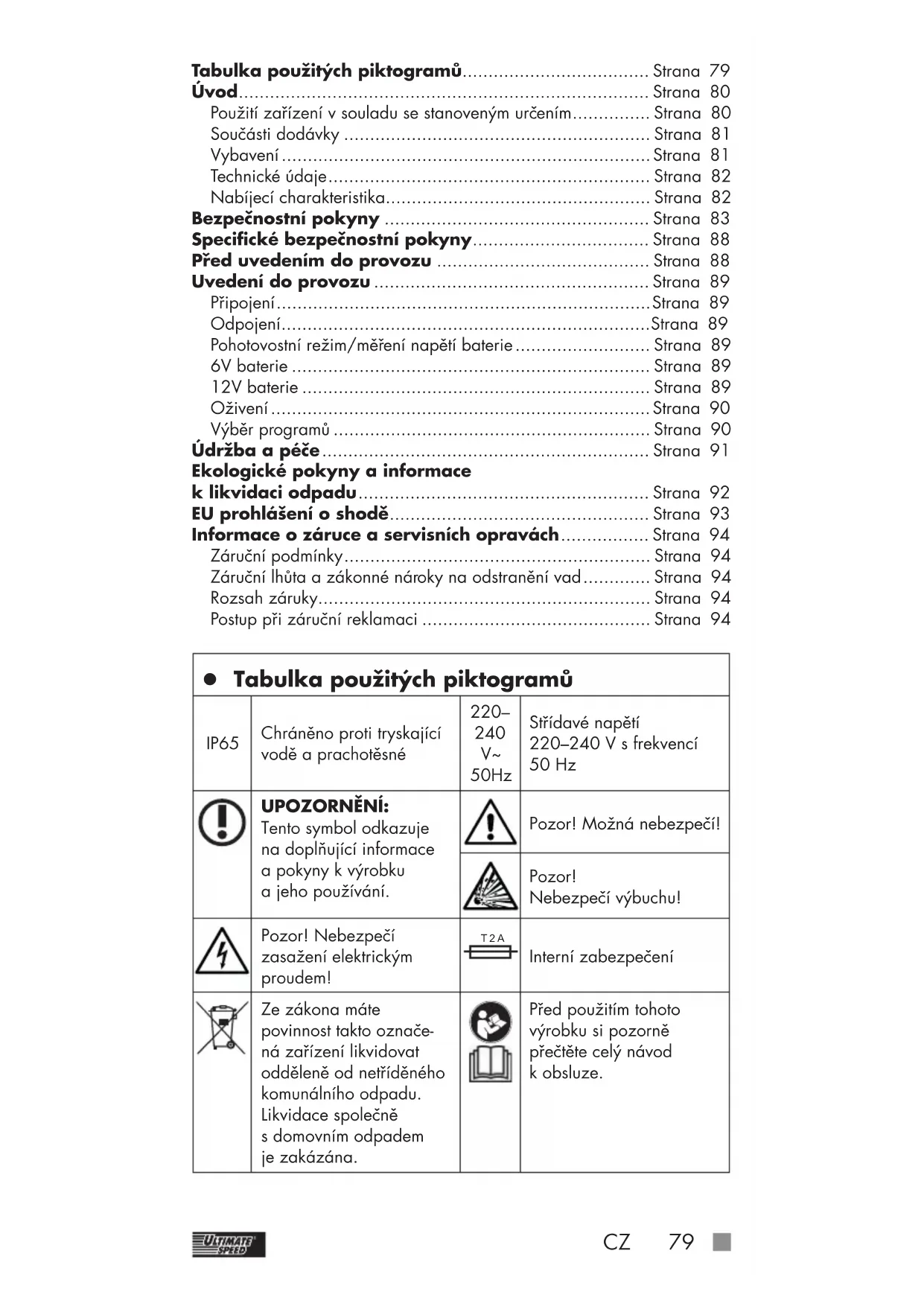

| Tabulka použitých piktogramů | |||
| IP65 | Chráněno proti tryskající vodě a prachotěsné | 220-240V~50Hz | Střídavé napětí220-240 V s frekvencí50 Hz |
| UPOZORNĚNÍ:Tento symbol odkazuje na doplňující informace a pokyny k výrobku a jeho používání. | Pozor! Možná nebezpečí! | ||
| Pozor!Nebezpečí výbuchu! | |||
| Pozor! Nebezpečí zasažení elektrickým proudem! | T2A | Interní zabezpečení | |
| Ze zákona máte povinnost takto označe-ná zařízení likvidovat odděleně od netříděného komunálního odpadu. Likvidace společně s domovním odpadem je zakázána.Používejte pouze v uzavřených a větraných prostorech! | Před použitím tohoto výrobku si pozorně přečtěte celý návod k obsluze.Recyklace místo odstraňování odpadu! | ||
 | Obalový materiál – Ostatní karton |  | Zařízení a obal zlikvidujte ekologickým způsobem! |
 | Vhodná pro motocykly (program 2) |  | Vhodná pro osobní automobily (program 3) |
 | Vhodná pro nabíjení 12 V baterií |  | Vhodná pro nabíjení 6 V baterií |
 | Stejnosměrný proud |  | Vyrobeno z recyklovaného materiálu |
 | Režim 6 V (program 1) Tríd |  | any II |
 | Chraňte elektrické spojení před deštěm! |  | Zimní režim AGM (program 4) |
 | Nekuřte! |  | Vyvarujte se plamenům a jiskrám! |
 | Symbol přepólování |  | Symbol pohotovostního režimu |
Srdečně blahopřejeme! Rozhodli jste se pro koupi vysoce kvalitního výrobku od naší společnosti. Před prvním uvedením do provozu se s výrobkem seznamte. Pozorně si přečtěte následující návod k obsluze a bezpečnostní pokyny.
UDRŽUJTE MIMO DOSAH DĚTÍ!
- Použití zařizení v souladu se stanoveným určením
Ultimate Speed ULGD 5.0 D2 je vícestupňová nabíječka autobaterií, která je určena k nabíjení a udržovacímu nabíjení 6V (3 články) nebo 12V (6 článků) olověných akumulátorů (bezúdržbové baterie (MF), otevřené) s elektrolytickým roztokem (WET), s elektrolytem vázaným v rounu (AGM), s gelovým elektrolytem (GEL) nebo vápníkových akumulátorů. Zařízení není vhodné k nabíjení lithium-iontových baterií! Mimo to můžete vybité baterie regenerovat (v závislosti na typu baterie).
Nabíječka autobaterií je vybavena ochranným zapojením proti jiskření a přehřátí. Tento návod pečlivě uschovejte. Při předávání výrobku třetím osobám jim vždy předejte i veškerou dokumentaci. Jakékoliv použití zařízení, které je v rozporu s určením, je zakázáno a představuje potenciální nebezpečí. Na škody vzniklé v důsledku nedodržení pokynů nebo chybného použití se záruka nevztahuje a výrobce za ně neručí. Zařízení není určeno ke komerčnímu použití a smí se používat pouze ve vnitřních prostorách. V případě komerčního použití pozbývá záruka platnosti. Uvedení do provozu pouze poučenými osobami.
UPOZORNĚNÍ:
Nabíječkou autobaterií nelze nabíjet elektrická vozidla s vestavěnými akumulátory.
UPOZORNĚNÍ:
U 6V nebo 12V baterií nelze provádět pomocný start.
- Součásti dodávky
1 nabíječka autobaterií 1 návod k obsluze
• Vybavení
Viz obr. A, B:
Bezprostředně po vybalení vždy zkontrolujte, zda je rozsah dodávky úplný a zda je nabíječka baterií v bezvadném stavu. Nepoužívejte zařízení, pokud je vadné.
| 1 | Nabíječka autobaterií |
| 2 | Symbol přepólování |
| 3 | Symbol pohotovostního režimu |
| 4 | 12 V / 0,8 A (program 2) |
| 5 | 12 V / 5,0 A (program 3) |
| 6 | 12 V / 5,0 A (program 4) |
| 7 | 6V 6 V / 0,8 A (program 1) |
| 8 | Indikátor nabíjení |
| 9 | Indikátor stavu |
| 10 | Indikátor napětí |
| 11 | Tlačitko pro výběr programu |
| 12 | Sítový kabel |
| 1 | Nabíječka autobaterií |
| 2 | Symbol přepólování |
| 3 | Symbol pohotovostního režimu |
| 4 | 12 V / 0,8 A (program 2) |
| 5 | 12 V / 5,0 A (program 3) |
| 6 | 12 V / 5,0 A (program 4) |
| 7 | 6V 6 V / 0,8 A (program 1) |
| 8 | Indikátor nabíjení |
| 9 | Indikátor stavu |
| 10 | Indikátor napětí |
| 11 | Tlačitko pro výběr programu |
| 12 | Sítový kabel |
| 13 | Připojovací svorka kladného pólu (červená) |
| 14 | Připojovací svorka záporného pólu (černá) |
! UPOZORNĚNÍ:
Výrazy „výrobek“ nebo „zařízení“ používané v následujícím textu se vztahují k nabíječce autobaterií, která je popisována v tomto návodu k použití.
• Technické údaje
| Model: ULGD 5.0 D2 | |
| Jmenovité napětí: 220–240 V/50 Hz | |
| Jmenovitý nabíjecí proud: 0,8 A | |
| Jmenovité výstupní stejnosměrné napětí: | 6 V --- / 12 V --- |
| Jmenovitý výstupní stejnosměrný proud: | 0,8 A / 5,0 A |
| Teplota prostředí: -20 °C až 50 °C | |
| Druh krytí plástě: IP 65 | |
| Stupeň krytí: II (dvojitá izolace) | |
| Typy baterií: 6V olověné baterie,1,2 Ah – 14 Ah12V olověné baterie,1,2 Ah – 120 Ah | |
• Nabíjecí charakteristika
| 1 | Ochrana proti přepólování a diagnostika |
| 2 | Obnovení/desulfatace |
| 3 | Začátek nabíjení s vysokým proudem |
| 4 | Nabíjení do 80 % |
| 5 | Absorpce – nabíjení do 100 % |
| 6 | Udržovací nabíjení a sledování |
| 7 | Dobíjení podle potřeby |
V rámci dalšího vývoje může bez předchozího upozornění dojít k technickým a vizuálním změnám výrobku. Všechny rozměry, upozornění a údaje uvedené v tomto návodu k použití jsou proto bez záruky. Z toho důvodu nelze na základě návodu k použití uplatňovat právní nároky.
- Bezpečnostní pokyny
PŘED POUŽITÍM SI PEČLIVĚ PŘEČTĚTE NÁVOD K OBSLUZE. JE SOUČÁSTÍ ZAŘÍZENÍ A MUSÍ
BÝT STÁLE K DISPOZICI! UDRŽUJTE MIMO DOSAH DĚTÍ!
■ Nabíječka je určena pouze pro použití ve vnitřních prostorách!
■ NEBEŽPEČÍ!
Zabraňte nebezpečí ohrožení života nebo úrazu v důsledku neodborného používání!
POZOR!
Nepoužívejte nabíječku s poškozeným kabelem, síťovým kabelem nebo s poškozenou zástrčkou. Poškozené síťové kabely představují ohrožení života zásahem elektrickým proudem.
■ Poškozený sítový kabel nechte opravit pouze autorizovaným a školeným odborným personálem! V případě potřebné opravy se obratte na servis ve své zemi!
NEBEZPEČÍ ZASAŽENÍ ELEKTRICKÝM OUDEM!
V případě pevně namontované baterie zajistěte, aby nebylo vozidlo v provozu! Zaparkujte vozidlo, vypněte zapalování, zatáhněte ruční brzdu (např. u automobilu) nebo jej zajistěte lanem (např. u člunu)!
NEBEZPEČÍ ZASAŽENÍ ELEKTRICKÝM OUDEM!
Dříve než odpojíte připojovací svorky od baterie, odpojte nabíječku autobaterií od přívodu elektrického proudu.
■ Nejdříve připojte svorku, která není připojená na karoserii.
■ Připojte druhou svorku na karoserii, pokud možno co nejdále od baterie a rozvodu paliva.
■ Teprve potom připojte nabíječku autobaterií na přívod elektrického proudu.
■ Po nabíjení odpojte nabíječku autobaterií od přívodu elektrického proudu.
■ Teprve poté odpojte svorku od karoserie.
Nakonec odpojte svorku od baterie.
NEBEZPEČÍ ZASAŽENÍ ELEKTRICKÝM PROUDEM!
Dotýkejte se připojovacích svorek („-“ a „+“) jen na izolovaných místech!
⚠NEBEZPEČÍ ZASAŽENÍ ELEKTRICKÝM PROUDEM!
Připojení na baterii a do zásuvky s elektrickým proudem chraňte před vlhkostí!
⚠️ NEBEZPEČÍ ZASAŽENÍ ELEKTRICKÝM PROUDEM!
Montáž, údržbu a ošetřování nabíječky autobaterií neprovádějte pod proudem!
⚠️ NEBEZPEČÍ ZASAŽENÍ ELEKTRICKÝM PROUDEM!
Po ukončení nabíjení a udržovacího nabíjení baterie pevně vestavěné ve vozidle odpojujte vždy nejdříve záporný připojovací kabel nabíječky autobaterií od záporného pólu baterie.
■ Nenechávejte děti s nabíječkou autobaterií bez dohledu!
■ Děti ještě nedokážou odhadnout možná nebezpečí při zacházení s elektrickými přístroji. Děti musí být pod dozorem, aby si nemohly se zařízením hrát.
NEBEZPEČÍ VÝBUCHU!
Chraňte se před výbuchem vysoce výbušného plynu z baterie! Při nabíjení a udržovacím nabíjení baterií může unikat plynný vodík.
Oxyhydrogen je výbušná směs plynného vodíku a kyslíku. Při kontaktu s otevřeným ohněm (plameny, žhnoucí hmota nebo jiskry) dojde k takzvané oxyhydrogenové reakci!
Nabíjení a udržovací nabíjení provádějte v dobře větrané místnosti, chráněné před
povětrnostními vlivy. Zajistěte, aby se při nabíjení nebo udržovacím nabíjení nevy-skytoval v blízkosti otevřený oheň (plameny, žhnoucí hmota nebo jiskry)!
■ NEBEZPEČÍ VYBUCHU A POŽÁRU!
Zajistěte, aby se při používání nabíječky autobaterií nemohly vznítit výbušné a hořlavé látky, např. benzín nebo rozpouštědla!
■ VÝBUŠNÉ PLYNY!
Vyvarujte se plamenüm a jiskrám!
■ Během nabíjení zajistěte dostatečné větrání.
- Před nabíjením postavte baterii na dobre větranou plochu. V opačném případě se zařízení může poškodit.
NEBEZPEČÍ VÝBUCHU!
Zajistěte, aby se připojovací kabel kladného pólu nedostal do kontaktu s rozvodem paliva (např. benzínovým potrubím)!
■ NEBEZPEČÍ POLEPTÁNÍ!
Při manipulaci s baterií si chraňte oči a pokožku před poleptáním kyselinou (kyselina sírová)!
■ Noste ochranné brýle, oblečení a rukavice odolávající kyselině! Při kontaktu očí nebo pokožky s kyselinou sírovou opláchněte zasaženou část těla velkým množstvím tekoucí, čisté vody a neprodleně vyhledejte lékaře!
■ Zabraňte zkrátu při připojování nabíječky k baterii. Kabel záporného pólu připojujte pouze na záporný pól baterie, resp. na karoserii. Kabel kladného pólu připojujte pouze na kladný pól baterie!
- Pred připojením k napájecí síti zajistěte, aby měl síťový proud v souladu s předpisy 230 V\~ 50 Hz, jištění 16 A a proudový chránič (ochranný vypínač proti chybnému proudu)! V opačném případě se zařízení může poškodit.
■ Nevystavujte nabíječku autobaterií vlivu tepla ohně, žáru nebo trvalé teplotě přes 50 °C! Při vyšších teplotách automaticky klesá výstupní výkon nabíječky autobaterií.
■ Nabíječku autobaterií používejte výhradně s dodanými originálními díly!
■ Nezakrývejte nabíječku autobaterií žádnými předměty! V opačném případě se zařízení může poškodit.
■ Chraňte elektrokontaktní plochy baterie před zkratem!
Nabíječku autobaterií používejte k nabíjení nebo udržovacímu nabíjení pouze nepoškozených olověných baterií s napětím 6/12 V (s elektrolytem nebo gelem)! V opačném případě hrozí nebezpečí vzniku materiálních škod.
Nepoužívejte nabíječku k nabíjení a udržovacímu nabíjení baterií, které nejsou určeny k opětovnému nabíjení. V opačném případě hrozí nebezpečí vzniku materiálních škod.
■ Nepoužívejte nabíječku autobaterií k nabíjení a udržovacímu nabíjení poškozených nebo zmrzlých baterií! V opačném případě hrozí nebezpečí vzniku materiálních škod.
- Před zapojením nabíječky autobaterií se o údržbě baterií informujte v originálním návodu k použití! Jinak hrozí nebezpečí zranění a/nebo poškození zařízení.
- Před připojením nabíječky k baterii, která je pevně vestavěná ve vozidle, se v originálním návodu k použití vozidla informujte, jak dodržovat elektrickou bezpečnost a jak provádět správnou údržbu! Jinak hrozí nebezpečí zranění a/nebo nebezpečí vzniku materiálních škod.
■ Nepoužívanou nabíječku autobaterií odpo- jujte od sítě i z důvodu šetření životního prostředí! Nezapomínejte, že i pohotovostní režim spotřebovává proud.
■ Budte neustále opatrní a dávejte pozor na to, co děláte. Chovejte se rozumně a neuvádějte nabíječku autobaterií do provozu, jestliže nejste soustředění nebo se necítíte dobře.
Bezpečnost osob:
■ Toto zařízení smějí používat děti od 8 let a dále osoby se sníženými fyzickými, smyslovými a mentálními schopnostmi nebo
nedostatečnými zkušenostmi a znalostmi pouze pod dozorem nebo za předpokladu, že byly obeznámeny s bezpečným používáním zařízení a uvědomují si související rizika. Děti si nesmějí s tímto zařízením hrát. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.
■ Děti musí být pod dozorem, aby si nemohly se zařízením hrát.
■ Zařízení je třeba uložit mimo dosah jiných osob, především dětí, a dále domácích zvířat.
■ V pracovním prostoru odpovídá uživatel za škody způsobené používáním tohoto přístroje třetí osobě.
■ Nenechávejte zařízení nabíjet bez dozoru.
■ Zařízení uchovávejte na suchém místě a mimo dosah dětí.
Zabráníte tak poškození zařízení a případnému zranění osob:
Práce se zařízením:
- Před uvedením zařízení do provozu zkontrolujte, zda není poškozené. Používejte ho pouze v případě, že je v bezchybném stavu.
■ Sítový konektor a připojovací svorky se nesmí namočit. Nevystavujte zařízení dešti ani vlhkosti. Zařízení nesmí přijít do styku s vodou a nesmí se ponořovat pod vodu. Hrozí riziko úrazu elektrickým proudem! - Při vysokých venkovních teplotách nenechávejte zařízení v autě. Zařízení by se mohlo nenávratně poškodit.
■ Nepoužívejte zařízení v blízkosti zápalných kapalin nebo plynů. Při nerespektování hrozí nebezpečí požáru nebo výbuchu!
■ Zařízení vypněte a vytáhněte sítovou zástrčku ze zásuvky, pokud:
- zařízení nepoužíváte;
- zařízení ponecháváte bez dozoru;
- provádíte čištění;
- je připojovací kabel poškozený.
■ Používejte výhradně příslušenství, které dodal a doporučil výrobce.
■ Nabíječka autobaterií se nesmí rozebírat ani upravovat. Toto zařízení smí opravovat pouze servisní technik.
■ Nevystavujte zařízení horku.
■ ROZOR: Tímto způsobem předejdete nehodám a úrazům elektrickým proudem:
Elektrická bezpečnost:
■ Při přenášení nedržte zařízení za kabel. Neodpojujte konektor ze zásuvky tahem za elektrický kabel. Chraňte kabel před poškozením vysokými teplotami, olejem a ostrými hranami.
■ Pokud došlo k poškození kabelu, okamžitě vytáhněte konektor ze zásuvky.
- Specifické bezpečnostní pokyny
■ Mírně zvýšená teplota při nabíjení není chybnou funkcí, je naprosto normální.
■ Nevystavujte nabíječku autobaterní vlhkosti, vysokým teplotám ani ohni.
■ Uchovávejte nabíječku autobateri na suchém místě a chraňte ji před vlhkostí a korozí.
■ Nabíječka autobaterní nesmí během používání spadnout.
- Před uvedením do provozu
Vyjměte všechny díly z obalu a zkontrolujte, zda zařízení nebo jednotlivé díly nevykazují poškození. Pokud tomu tak je, zařízení nepoužívejte. Obratte se na výrobce na uvedené servisní adrese. Odstraňte všechny ochranné fólie a ostatní transportní obaly. Zkontrolujte, zda je dodávka kompletní.
Před prováděním prací na nabíječce autobaterií vždy vytáhněte síťový kabel 1 ze zásuvky.
- Před připojením nabíječky věnujte pozornost návodu k použití baterie.
■ U baterie pevně vestavěné ve vozidle dodržujte rovněž předpisy výrobce vozidla. Zajistěte vozidlo, vypněte zapalování.
Očistěte póly baterie. Dávejte pozor, aby se vaše oči nedostaly do kontaktu s nečistotami.
■ Zajistěte dostatečné větrání.
UPOZORNĚNÍ: Nabíječka měří okolní teplotu. Pro optimální funkci proto zajistěte, aby měla baterie stejnou teplotu jako okolí.
• Uvedení do provozu
• Připojení
UPOZORNĚNÍ:
Vždy dodržujte předpisy výrobce vozidla nebo výrobce baterie.
■ Po ukončeném nabíjení a udržovacím nabíjení baterie pevně vestavěné ve vozidle odpojujte vždy nejdříve záporný připojovací kabel (černý) nabíječky od záporného pólu baterie. Záporný pól baterie je zpravidla spojený s karoserií vozidla.
Následně odpojte kladný připojovací kabel (červený) vozidla od kladného pólu baterie.
■ Teprve pak připojte kladnou připojovací svorku „+“ (červena) nabíječky na kladný pól baterie „+“.
Připojte zápornou rychlosvorku „-” (čern ^14 ) nabíječky autobaterií na záporný pól baterie „-”. Zapojte síťový kabel ^12 nabíječky autobaterií ^1 do zásuvky. Při obráceném zapojení výstupních svorek se rozsvítí symbol přepólování ^2 .
- Odpojení
- Odpojte nabíječku od přívodu elektrického proudu.
- Odpojte zápornou rychlosvorku „-“ (černů) od záporného pólu baterie „-“.
- Odpojte kladnou rychlosvorku „+“ (červen) od kladného pólu baterie „+“.
Připojovací kabel kladného pólu vozidla opět připojte na kladný pól baterie.
Připojovací kabel záporného pólu vozidla opět připojte na záporný pól baterie.
- Pohotovostní režim/měření napětí baterie
Po připojení k napájení je zařízení v pohotovostním režimu. Rozsvítí se symbol pohotovostního režimu 3. Při připojených svorkách se na LC displeji zobrazí napětí baterie (indikátor napětí 10). Segmenty indikátoru stavu 9 jsou prázdné. Pokud je naměřené napětí nižší než 3,8 V nebo vyšší než 15 V, baterie se nenabíjí. Na displeji se krátce zobrazí chybové hlášení „Err“. Zařízení se přepne do pohotovostního režimu.
Pokud je baterie změřena v rozsahu napětí 3,7–7,3 V, lze zvolit pouze program 1.
• 12V baterie
Pokud je detekována baterie v kritickém rozsahu napětí 7,3–10,5 V, zařízení zkontroluje, zda se jedná o plně nabitou 6V baterii nebo
o vybitou 12V baterii. Pro zvolení programu stiskněte tlačítko pro výběr programu 11. Zařízení provede kontrolní měření, které trvá cca 90 sekund. Na displeji se zobrazí:
• Oživení
Pokud se po cca 90 sekundách detekuje napětí 7,5–10,5 V, jedná se o 12V baterii. Proces nabíjení začíná pulzním režimem pro oživení. Indikátor napětí 10 bliká. Po dosažení napětí 10,5 V se zařízení přepne na další úrovně nabíjení. Oživení je stejné u všech 12V nabíjecích programů.
• Výběr programů
Upozornění:
Pokud je detekována baterie v rozsahu napětí 3,7–7,3 V, nelze zvolit programy 2–3–4. Nabíjení probíhá automaticky. V závislosti na zvoleném programu je nabíjecí charakteristika sledována z hlediska napětí, času a teploty. S diagnostickým programem, režimem oživení a udržovacím nabíjením.
Pro nabíjení 6V baterií s kapacitou menší než 14 Ah: Pro zvolení programu 1 stiskněte tlačítko pro výběr programu 11. Na LC displeji se zobrazí symbol 6V 7. Během nabíjení bliká indikátor nabíjení 8 a ukazuje, jak dalece pokročil proces nabíjení (1–4 pruhy). Když je baterie plně nabitá, ukazuje indikátor stavu 9 4 pruhy. Blikání přestane a zařízení se automaticky přepne na udržovací nabíjení.
Program 2 ©,©2 V", (14,4 V / 0,8 A)
Pro nabíjení 12V baterií s kapacitou menší než 14 Ah: Pro zvolení programu 2 stiskněte tlačítko pro výběr programu 11. Na LC displeji se zobrazí symbol 4. Během nabíjení bliká indikátor nabíjení 8 a ukazuje, jak dalece pokročil proces nabíjení (1–4 pruhy).
Když je baterie plně nabitá, ukazuje indikátor stavu 9 4 pruhy. Blikání přestane a zařízení se automaticky přepne na udržovací nabíjení.
Pro nabíjení 12V baterií s kapacitou 14 Ah–120 Ah:
Pro zvolení programu 3 stiskněte tlačitko pro výběr programu 11. Na LC displeji se zobrazí symbol 5. Během nabíjení bliká indikátor nabíjení 8 a ukazuje, jak dalece pokročil proces nabíjení (1–4 pruhy). Když je baterie plně nabitá, ukazuje indikátor stavu 9 4 pruhy. Blikání přestane a zařízení se automaticky přepne na udržovací nabíjení.
Program 4 ⚙,12 V", (14,7 V / 5,0 A)
Pro nabíjení 12V baterií s kapacitou 14 Ah–120 Ah v chladných podmínkách nebo pro nabíjení AGM baterií:
Pro zvolení programu 4 stiskněte tlačítko pro výběr programu 11.
! UPOZORNĚNÍ:
Tento program může začít s malým zpožděním.
Na LC displeji se zobrazí symbol ✘ 6. Během nabíjení bliká indikátor nabíjení 8 a ukazuje, jak dalece pokročil proces nabíjení (1–4 pruhy). Když je baterie plně nabitá, ukazuje indikátor stavu 9 4 pruhy. Blikání přestane a zařízení se automaticky přepne na udržovací nabíjení.
Udržovací nabíjení
Jak je popsáno v části „Výběr programů“, zařízení disponuje automatickým udržovacím nabíjením. V závislosti na poklesu napětí baterie – samovybíjením – reaguje nabíječka různým nabíjecím proudem. Baterie může zůstat připojena k nabíječce delší dobu. Pokud napětí baterie příliš poklesne, začne nový proces nabíjení.
Funkce ochrany zařízení
Jakmile dojde během nabíjení k nestandardní situaci jako je zkrat, kritický pokles napětí během nabíjení, přerušený obvod nebo opačné připojení výstupních svorek, nabíječka baterií 1 se vypne. Elektronika okamžitě vrátí systém do základní polohy, aby nedošlo k poškození. Pokud se zařízení během nabíjení příliš zahřívá, výstupní výkon se automaticky sníží. To chrání zařízení před poškozením.
- Údržba a péče
Vždy vytáhněte síťový kalé ze zásuvky, a pak teprve provádějte práce na nabíječce autobaterií 1.
Zařízení je bezúdržbové. Vypněte zařízení. Kovové a umělohmotné povrchy přístroje čistěte suchým hadříkem.
V žádném případě nepoužívejte prostředky obsahující rozpouštědla nebo jiné agresivní čisticí prostředky.
- Ekologické pokyny a informace k likvidaci odpadu
ELEKTRICKÉ NÁSTROJE NEVYHAZUJTE DO DOMOV-NÍHO ODPADU! RECYKLACE MÍSTO ODSTRAŇOVÁNÍ ODPADU!
Podle evropské směrnice 2012/19/EU se musí použité elektrospotřebiče třídit a ekologicky recyklovat. Elektrická a elektronická zařízení, která se stala odpadem, se označují jako odpadní zařízení. Majitelé odpadních zařízení jsou povinni je likvidovat odděleně od netříděného komunálního odpadu.
Majitelé odpadních zařízení musí oddělit použité baterie a akumulátory, které nejsou součástí odpadního zařízení, a také světelné zdroje před jejich odevzdáním na sběrném místě. To neplatí, pokud jsou odpadní zařízení předána veřejným orgánům pro nakládání s odpady a oddělena od ostatních odpadních zařízení za účelem přípravy k opětovnému použití. Pokud si nejste jisti, obratte se na nezávislé odborníky. Majitelé odpadních zařízení ze soukromých domácností je mohou odevzdat na sběrných místech veřejných orgánů pro nakládání s odpady nebo na místech zpětného odběru zřízených výrobci nebo distributory podle zákona o elektrických a elektronických zařízeních. Vaše vadná a vrácená zařízení zlikvidujeme zdarma. Odpadní zařízení můžete také bezplatně odevzdat v prodejně Lidl. Jako koncový uživatel jste zodpovědní za vymazání osobních údajů z odpadního zařízení, které má být zlikvidováno.
Zařízení, příslušenství a obalový materiál je třeba odevzdat k ekologické recyklaci.
Toto zařízení je označeno v souladu se směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (WEEE). Symbol „přeškrtnuté popelnice“ znamená, že jste ze zákona i likvidovat tato zařízení odděleně od netříděného komunálního u. Likvidace společně s domovním odpadem je zakázána. Baterie, obsahují škodlivé látky, jsou označeny symboly, které upozorňují na likvidace spolu s domovním odpadem. Označení převažujícího o kovu: Cd = kadmium, Hg = rtuf, Pb = olovo.
Použité baterie odevzdejte do sběrny ve vašem městě nebo obci anebo je vratte prodejci. Tím nejen splníte zákonnou povinnost, ale výrazně také přispějete k ochraně životního prostředí.
Věnujte pozornost označení jednotlivých obalových materiálů a v případě potřeby je rovněž třídte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b), které mají následující význam: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.
• EU prohlášení o shodě
My, firma
C. M. C. GmbH
Za dokumentaci zodpovědný pracovník:
prohlašujeme na vlastní odpovědnost, že výrobek
splňuje základní bezpečnostní požadavky, které jsou stanoveny
v evropských směrnicích
Směrnice o nízkém napětí
2014/35/EU
Elektromagnetická kompatibilita
2014/30/EU
Směrnice o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních
2011/65/EU + 2015/863/EU
a jejich změnách.
Předmět výše uvedeného prohlášení je v souladu s ustanoveními směrnice Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011
o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
Posouzení shody bylo provedeno na základě následujících harmonizovaných norem:
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
- Informaceo zárucea servisníchopravách
Záruka společnosti Creative Marketing & Consulting GmbH
Vážená zákaznice, vážený zákazníku,
na tento výrobek dostáváte záruku 3 roky ode dne zakoupení. V případě, že se na tomto výrobku projeví závady, můžete vůči prodejci uplatnit svá práva podle zákona. Tato zákonná práva nejsou omezena našimi záručními podmínkami, které jsou uvedeny dále.
• Záruční podmínky
Záruční lhůta začíná datem koupě. Uschovejte si dobře originál dokladu o koupi. Budete jej potřebovat jako doklad potvrzující koupi. Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek vám – podle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Předpokladem pro poskytnutí záruky během 3leté záruční lhůty je předložení vadného výrobku a dokladu o koupi (pokladní stvrzenka) a písemný popis závady s informací o tom, kdy se vyskytla. V případě, že se na vadu vztahuje naše záruka, obdržíte zpět opravený nebo nový výrobek. Od opravy nebo výměny nezačne běžet nová záruční lhůta.
- Záruční lhůta a zákonné nároky na odstraněnívad
Záručním plněním se záruční lhůta neprodlužuje. To platí i pro vyměněné a opravené díly. Eventuální poškození a vady existující již v okamžiku zakoupení je nutné nahlásit okamžitě po vybalení. Opravy, jejichž potřeba vznikne po uplynutí záruční doby, se hradí.
- Rozsah záruky
Přístroj byl pečlivě vyroben v souladu s přísnými požadavky na kvalitu a před expedicí byl svědomitě odzkoušen.
Záruka se vztahuje na materiálové a výrobní vady. Tato záruka neplatí pro díly výrobku, které podléhají běžnému opotřebení, a tedy mohou být považovány za spotřební díly. Dále se nevztahuje ani na poškození křehkých dílů, jako např. spínačů, akumulátorů a dílů ze skla. Záruka pozbývá platnosti, jestliže je poškozený výrobek nadále používán nebo je používán nebo udržován nepřiměřeným způsobem. K odbornému používání výrobku je zapotřebí přesně dodržovat pokyny uvedené v originálním návodu k provozu. Je bezpodmínečně nutné vyhnout se účelům použití a jednáním, která se v návodu k obsluze nedoporučují, nebo před kterými návod k obsluze varuje.
Tento výrobek je určený pouze k soukromému použití, nikoliv ke komerčním účelům. Záruka zaniká v případě zneužití a neodborné manipulace, použití násilí nebo v případě zásahů neprováděných naším autorizovaným servisem.
- Postup při záruční reklamaci
Pro zajištění rychlého zpracování vašeho případu se řídte následujícími pokyny:
Pro případ dalších dotazů si laskavě připravte doklad o koupi a číslo výrobku (např. IAN) jako doklad o zakoupení spotřebiče. Číslo výrobku naleznete na typovém štítku, rytině, na titulním stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě výskytu funkčních nebo jiných vad kontaktujte nejdříve telefonicky nebo e-mailem níže uvedené servisní oddělení.
Vadný výrobek pak můžete bezplatně zaslat spolu s dokladem o koupi (pokladní stvrzenkou), popisem závady a informací o tom, kdy se vada vyskytla, na adresu servisu, kterou vám sdělí servisní oddělení.
UPOZORNĚNÍ:
Na www.lidl-service.com si můžete stáhnout tento návod i mnoho dalších příruček a videí k výrobku a softwaru.
Naše kontaktní údaje:
CZ
Název: C.M.C. Creative Marketing & Consulting GmbH Service CZ
Internetová adresa: www.cmc-creative.de
E-mail: info@bohemian-dragomans.com
Telefon: 00420 608 600485
Sídlo: Německo
IAN 497453\_2204
Dovolujeme si upozornit, že následující adresa není adresou servisní opravny. Kontaktujte výše uvedené servisní místo.
Adresa:
C. M. C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
NĚMECKO
Objednání náhradních dílů:
Technické údaje....Strana 119
Nabijacia charakteristika ....Strana 119
Bezpečnostné pokyny ......Strana 120
Špecifické bezpečnostné pokyny....Strana 125
Pohotovostný režim/meranie napätia batérie ......Strana 127
6 V batérie ......Strana 127
12 V batérie ......Strana 127
Oživenie ....Strana 127
Výber programov....Strana 127
Údržba a starostlivost Strana 129
Záručná doba a zákonný nárok na reklamáciu ......Strana 131
Rozsah záruky....Strana 132
Srdečne vám gratulujeme! Rozhodli ste sa pre prvotriedny výrobok našej firmy. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom. Pozorne si prečítajte tento návod na obsluhu a bezpečnostné pokyny.
NEDOVOLTE, ABY SA VÝROBOK DOSTAL DO RÚK DEŤOM!
1 nabíjačka autobatérií 1 návod na obsluhu
• Výbava
Pozri obr. A, B:
| 1 | Nabíjačka autobatérií |
| 2 | Symbol prepólovania |
| 3 | Symbol pohotovostného režimu |
| 4 | 12 V/0,8 A (program 2) |
| 5 | 12 V/5,0 A (program 3) |
| 6 | 12 V/5,0 A (program 4) |
| 7 | 6V 6 V/0,8 A (program 1) |
| 8 | Indikátor nabíjania |
| 9 | Indikátor stavu |
| 10 | Indikátor napätia |
| 11 | Tlačidlo výberu programu |
| 12 | Sietový kábel |
| 13 | Pripojovacia svorka plusového pólu (červená) |
| 14 | Pripojovacia svorka mínusového pólu (čierna) |
UPOZORNENIE:
| Model: ULGD 5.0 D2 | |
| Menovité napätie: 220 – 240 | V~ 50 Hz |
| Menovitý odber prúdu: 0,8 A | |
| Menovité výstupnéjednosmerné napätie: | 6 V ---/12 V --- |
| Menovitý výstupnýjednosmerný prúd: | 0,8 A/5,0 A |
| Okolitá teplota: -20 °C až 50 °C | |
| Druh ochrany krytom: IP 65 | |
| Trieda ochrany: II (dvojitá izolácia) | |
| Typy batérií: 6 V oloveno-kyselinová batéria,1,2 Ah – 14 Ah12 V oloveno-kyselinová batéria,1,2 Ah – 120 Ah | |
• Nabijacia charakteristika
| 1 | Ochrana proti prepólovaniu a diagnostika |
| 2 | Obnovenie/odsírenie |
| 3 | Spustenie nabíjania s vysokou intenzitou prúdu |
| 4 | Nabitie na 80 % |
| 5 | Absorpcia – nabíjanie na 100 % |
| 6 | Udržiavacie nabíjanie a monitorovanie |
| 7 | Dobíjanie podľa potreby |
- Bezpečnostné pokyny
PRED POUŽITÍM SI STAROSTLIVO PREČÍTAJTE NÁVOD NA OBSLUHU.
JE SÚČASTOU ZARIADENIA A MUSÍ BYŤ VŽDY K DISPOZÍCII! NEDOVOLTE, ABY SA VÝROBOK DOSTAL DO RÚK DETOM!
■ Nabíjačka je určená iba na použite v interiéri!
■ NEBEZPECENSTVO!
Zabráňte nebezpečenstvu ohrozenia života a poranenia v dôsledku neodborného používania!
POZOR!
Pripojovacie svorky pólov („-“ a „+“) chytajte výlučne na izolovaných častiach!
⚠️ NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝMPRÚDOM!
Uistite sa, že pripojovací kábel plusového pólu nemá žiadny kontakt s palivovým vedením (napr. benzínové vedenie)!
■ NEBĚZPEČENSTVO POLEPTANIA!
■ Používajte ochranné okuliare, rukavice a ochranný odev odolné voči kyselinám! Ak sa oči alebo pokožka dostanú do kontaktu s kyselinou sírovou, vypláchnite postihnuté miesta väčším množstvom tečúcej čistej vody a okamžite vyhládajte lekára!
■ Zabráňte elektrickému skratu pri pripájaní nabíjačky autobatérií k batérii. Pripojovací kábel záporného pólu zapájajte výlučne na záporný pól batérie, príp. na karosériu. Pripojovací kábel kladného pólu zapájajte výlučne na kladný pól batérie!
- Chráňte elektrické kontaktné plochy batérie pred skratom!
Práca so zariadením:
■ Nabíjačku autobatérií nedemontujte ani na nej nevykonávajte zmeny. Toto zariadenie smie opravovat'len servisný technik.
■ Zariadenie nevystavujte teplu.
Elektrická bezpečnost:
■ Zariadenie pri prenášaní nedržte za kábel. Kábel nepoužívajte na vytiahnutie konektora zo zásuvky. Kábel chráně pred teplom, olejom a ostrými hranami.
- Špecifické bezpečnostné pokyny
■ Mierne zvýšená teplota pri nabíjaní nie je chyba, ale je celkom normálna.
■ Nabíjačku autobatérň nevystavujte vlhkosti, vysokým teplotám a ohňu.
■ Nabíjačku autobatérň uchovávajte na suchom mieste a chráňte ju pred vlhkostóu a koróziou.
■ Zabráňte tomu, aby nabíjačka autobatéř počas požívania spadla.
Pred vykonaním prác na nabíjačke autobatetní vytiahnite vždy sietovú zástrčku zo zásuvky.
Pred pripojením nabíjačky sa musí dodržať návod na obsluhu batérie.
Vždy dodržiavajte predpisy výrobcu vozidla, resp. výrobcu batérie.
Pred procesom nabíjania a udržiavacieho nabíjania v prípade batérie stále zapojenej vo vozidle najskôr odpojte pripojovací kábel záporného pólu (čierny) vozidla od záporného pólu batérie. Záporný pól batérie je spravidla spojený s karosériou vozidla.
Následne odpojte pripojovací kábel kladného pólu (červený) vozidla od kladného pólu batérie.
Až potom pripojte rýchloupínaciu pripojovaciu svorku „+“ pólu (červená) 13 nabíjačky autobatérií na „+“ pól batérie.
- Odpojte zariadenie od sietového prúdu.
- Odpojte rýchloupínaciu pripojovaciu svorku „-“ pólu (čierná) od „-“ pólu batérie.
- Odpojte rýchloupínaciu pripojovaciu svorku „+“ pólu (červend) od „+“ pólu batérie.
■ Pripojovací kábel kladného pólu vozidla opäť zapojte na kladný pól batérie.
■ Pripojovací kábel záporného pólu vozidla opäť zapojte na záporný pól batérie.
- Pohotovostný režim/meranie napätia batérie
Ak sa po cca 90 sekundách deteguje 7,5 – 10,5 V, ide o 12 V batériu. Proces nabíjania sa začne pulznou prevádzkou na oživenie. Indikátor napätia 10 bliká. Po dosiahnutí hodnoty 10,5 V sa zariadenie prepne do dalších nabíjacích stupňov. Oživenie je identické pri všetkých 12 V nabíjacích programoch.
• Výber programov
Upozornenie:
Ak sa deteguje napätie batérie v rozsahu 3,7 – 7,3 V, nie je možné zvolit' programy 2–3–4. Nabíjanie prebieha automaticky. V závislosti od zvoleného programu je nabíjacia charakteristika monitorovaná z hladiska napätia, času a teploty. S diagnostickým programom, režimom oživenia a udržiavacím nabíjaním.
- Údržba a starostlivost'
Použité batérie odovzdajte na zbernom mieste vo vašom meste/obci alebo u vášho predajcu. Splníte si tak zákonné povinnosti a prispejete k ochrane životného prostredia.
Elektromagnetická kompatibilita
2014/30/EÚ
Smernica RoHS
2011/65/EÚ + 2015/863/EÚ
a ich úpravami.
- Záručná doba a zákonný nárok na reklamáciu
Poslední aktualizace informací · Stan na ·
