INSTRUKCJA OBSŁUGI ULGD 5.0 D2 ULTIMATE SPEED

Tłumaczenie oryginalnej instrukcji eksploatacji

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

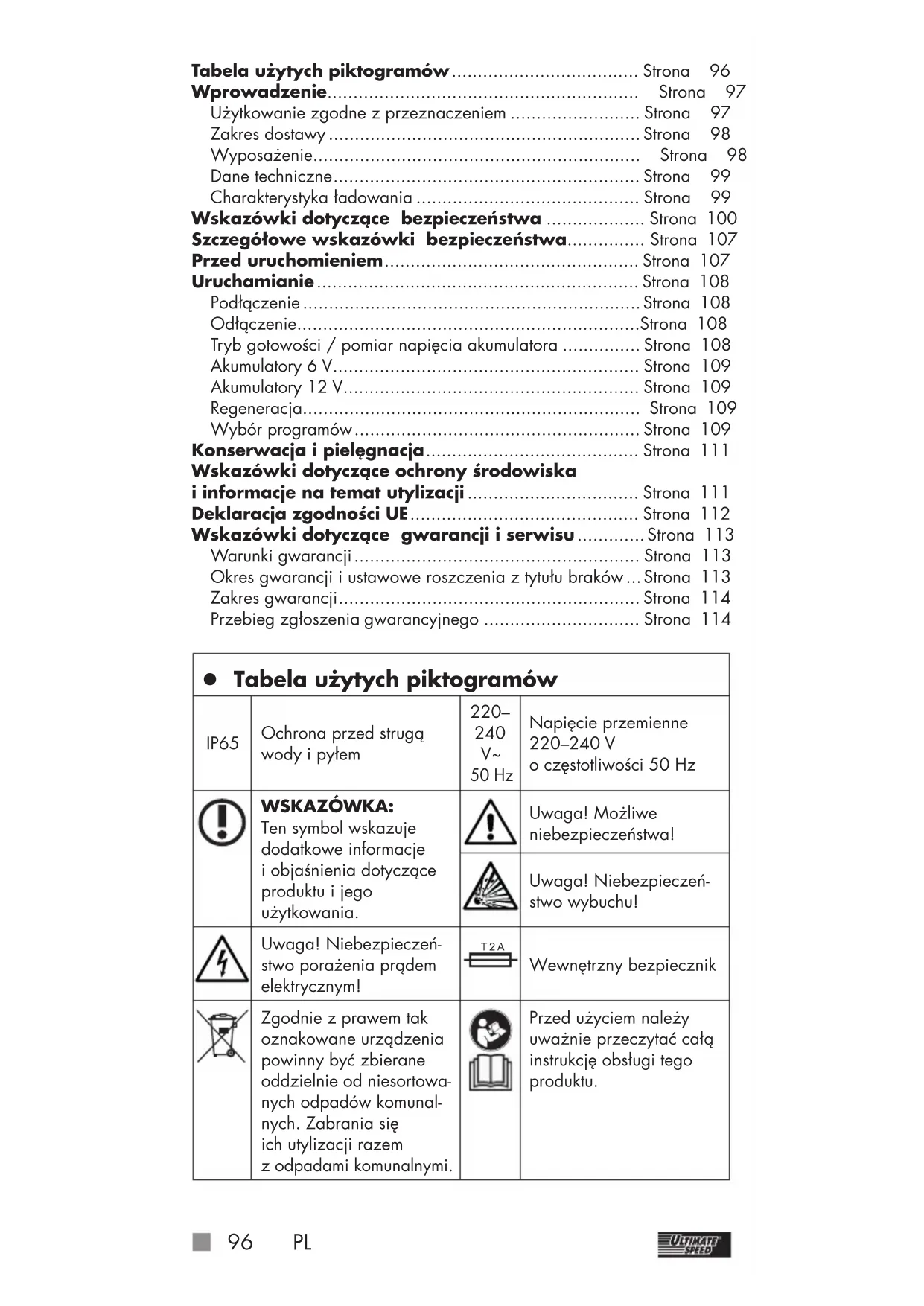

z Tabela użytych piktogramów IP65 Ochrona przed strugą wody i pyłem 220–

50 Hz Napięcie przemienne 220–240 V o częstotliwości 50 Hz WSKAZÓWKA: Ten symbol wskazuje dodatkowe informacje i objaśnienia dotyczące produktu i jego użytkowania. Uwaga! Możliwe niebezpieczeństwa! Uwaga! Niebezpieczeń- stwo wybuchu! Uwaga! Niebezpieczeń- stwo porażenia prądem elektrycznym! T 2 A Wewnętrzny bezpiecznik Zgodnie z prawem tak oznakowane urządzenia powinny być zbierane oddzielnie od niesortowa- nych odpadów komunal- nych. Zabrania się ich utylizacji razem zodpadami komunalnymi. Przed użyciem należy uważnie przeczytać całą instrukcję obsługi tego produktu. Tabela użytych piktogramów .................................... Strona 96 Wprowadzenie............................................................ Strona 97 Użytkowanie zgodne z przeznaczeniem ......................... Strona 97 Zakres dostawy ............................................................ Strona 98 Wyposażenie............................................................... Strona 98 Dane techniczne ........................................................... Strona 99 Charakterystyka ładowania ........................................... Strona 99 Wskazówki dotyczące bezpieczeństwa ................... Strona 100 Szczegółowe wskazówki bezpieczeństwa............... Strona 107 Przed uruchomieniem ................................................. Strona 107 Uruchamianie .............................................................. Strona 108 Podłączenie ................................................................. Strona 108 Odłączenie .................................................................. Strona 108 Tryb gotowości / pomiar napięcia akumulatora ............... Strona 108 Akumulatory 6 V ........................................................... Strona 109 Akumulatory 12 V ......................................................... Strona 109 Regeneracja................................................................. Strona 109 Wybór programów ....................................................... Strona 109 Konserwacja ipielęgnacja ......................................... Strona 111 Wskazówki dotyczące ochrony środowiska iinformacje na temat utylizacji ................................. Strona 111 Deklaracja zgodności UE ............................................ Strona 112 Wskazówki dotyczące gwarancji iserwisu ............. Strona 113 Warunki gwarancji ....................................................... Strona 113 Okres gwarancji iustawowe roszczenia ztytułu braków ... Strona 113 Zakres gwarancji .......................................................... Strona 114 Przebieg zgłoszenia gwarancyjnego .............................. Strona 114 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 96497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 96 27.06.22 11:1327.06.22 11:13PL

Do stosowania wyłącznie w zamkniętych, wentylowanych pomieszczeniach! Recykling zamiast utylizacji! Materiał opakowania – inne tektury Opakowanie iurządze- nie należy utylizować zgodnie zprzepisami oochronie środowiska naturalnego! Produkt odpowiedni do motocykli (program 2) Produkt odpowiedni do samochodów osobowych (program 3) Produkt odpowiedni do ładowania akumulatorów 12 V Produkt odpowiedni do ładowania akumulatorów 6 V Prąd stały Wykonano zmateriału pochodzącego zrecyklingu Tryb 6 V (program 1) Klasa ochrony II Chronić połączenia elek- tryczne przed deszczem! Tryb zima AGM (program 4) Nie palić! Unikać płomieni i iskier! Symbol biegunowości Symbol trybu gotowości (stand-by) Prostownik do akumulatorów samochodowych ULGD 5.0 D2 z Wprowadzenie Gratulujemy! Zdecydowali się Państwo na wysokiej jakości produkt naszej firmy. Przed pierwszym uruchomieniem należy zapoznać się zproduktem. Wtym celu należy uważnie przeczytać niniejszą instrukcję obsługi iwskazówki dotyczące bezpieczeństwa. PRZECHOWYWAĆ POZA ZASIĘGIEM DZIECI! z Użytkowanie zgodne z przeznaczeniem Ultimate Speed ULGD 5.0 D2 to wielostopniowy prostownik do aku- mulatorów samochodowych, który służy do naładowania i ładowania konserwacyjnego akumulatorów kwasowo-ołowiowych 6 V (3ogniwa) lub 12 V (6 ogniw) (akumulatory bezobsługowe (MF), otwarte) zroztworem elektrolitu (WET), akumulatorów z chłonnymi matami zelektrolitem (AGM), akumulatorów żelowych (GEL) lub akumulatorów wapniowych. Urządzenie nie jest odpowiednie do ładowania akumu- 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 97497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 97 27.06.22 11:1327.06.22 11:1398

latorów litowo-jonowych! Ponadto (w zależności od typu) możliwa jest regeneracja rozładowanych akumulatorów. Prostownik do akumulatorów samochodowych zawiera układ ochronny zapobiegający powstawaniu iskier i przegrzaniu. Przechowywać niniejszą instrukcję w bezpiecznym miejscu. W przypadku przekazania produktu osobom trzecim należy przekazać również wszystkie dokumenty. Wszelkie użycie niezgodne zprzeznaczeniem jest zabronione ipotencjalnie niebezpieczne. Szkody spowodowane nieprzestrzeganiem instrukcji lub użyciem niezgodnym z przeznaczeniem nie są objęte gwarancją inie należą do zakresu odpowiedzialności producenta. Urządzenie nie jest przeznaczone do użytku komercyjnego, a wyłącznie do użytku w pomieszczeniach. Wprzypadku użytku komercyjnego gwarancja wygasa. Uruchomienie tylko przez poinstruowane osoby. WSKAZÓWKA: Prostownik do akumulatorów samochodowych nie może być stosowany do ładowania pojazdów elektrycznych ze zintegrowanym akumulato- rem. WSKAZÓWKA: Nie jest możliwe uruchomienie zewnętrzne akumulatorów 6 V lub 12 V. z Zakres dostawy 1 Prostownik do akumulatorów samochodowych 1 Instrukcja obsługi z Wyposażenie Patrz rys. A, B: Bezpośrednio po otwarciu opakowania należy zawsze sprawdzić, czy dostarczono wszystkie komponenty wchodzące w zakres dostawy iczy prostownik do akumulatorów jest wnienagannym stanie. Nie używać urządzenia, jeśli jest uszkodzone.

Prostownik do akumulatorów samochodowych

Symbol trybu gotowości (stand-by)

Przycisk wyboru programu

Zacisk przyłączeniowy bieguna dodatniego (czerwony)

Zacisk przyłączeniowy bieguna ujemnego (czarny) WSKAZÓWKA: Pojęcia „produkt” lub „urządzenie” stosowane w dalszej części tekstu dotyczą prostownika do akumulatorów samochodowych, wymienionego w niniejszej instrukcji obsługi. z Dane techniczne Model: ULGD 5.0 D2 Napięcie znamionowe: 220–240 V~ 50 Hz Znamionowy prąd wejściowy: 0,8 A Znamionowe napięcie wyjściowe stałe: 6 V / 12 V Znamionowy prąd wyjściowy stały: 0,8 A / 5,0 A Temperatura otoczenia: –20°C do 50°C Stopień ochrony obudowy: IP 65 Klasa ochrony: II (podwójna izolacja) Typy akumulatorów: Akumulator kwasowo-ołowiowy 6 V, 1,2–14 Ah Akumulator kwasowo-ołowiowy 12 V, 1,2–120 Ah z Charakterystyka ładowania

Ochrona biegunowości i diagnoza

Przywrócenie/odsiarczenie

Rozpoczęcie ładowania wysoką mocą prądu

Absorpcja – ładowanie do 100%

Ładowanie konserwacyjne i monitorowanie

Zastrzega się prawo do wprowadzania zmian technicznych i wizualnych w ramach dalszego rozwoju produktu bez uprzedzenia. Wszelkie wymiary, wskazówki oraz informacje zawarte wniniejszej instrukcji są podane bez gwarancji. W związku ztym nie można dochodzić rosz- czeń na podstawie informacji zawartych w niniejszej instrukcji obsługi. z Wskazówki dotyczące bezpieczeństwa

POZA ZASIĘGIEM DZIECI! Prostownik jest przeznaczony wyłącznie do eksploatacji wewnątrz pomieszczeń! NIEBEZPIECZEŃSTWO! Unikać niebezpieczeństwa utraty życia lub zranienia na skutek niewłaściwego użytkowania! UWAGA! Nie eksploatować urządzenia z uszkodzo- nym przewodem, przewodem sieciowym lub wtyczką sieciową. Uszkodzone przewody sieciowe stwarzają śmiertelne niebezpieczeń- stwo porażenia prądem elektrycznym. W razie uszkodzenia przewodu sieciowego jego naprawę należy powierzać wyłącznie autoryzowanemu iprzeszkolonemu perso- nelowi! W razie konieczności wykonania naprawy należy skontaktować się z punktem serwisowym dla danego kraju!

NIEBEZPIECZEŃSTWO PORAŻENIA

PRĄDEM ELEKTRYCZNYM! W przypadku akumulatora trwale zamon- towanego w pojeździe należy się upewnić, że pojazd jest wyłączony. Wyłączyć zapłon i ustawić pojazd na pozycji postoju, zzaciągniętym hamulcem postojowym (np. samochód osobowy) lub zacumowaną linią (np. łódź). 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 100497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 100 27.06.22 11:1327.06.22 11:13PL

PRĄDEM ELEKTRYCZNYM! Przed usunięciem zacisków przyłączeniowych akumulatora należy odłączyć prostownik do akumulatorów samochodowych od sieci elektrycznej. Najpierw należy podłączyć zacisk przyłącze- niowy, który nie jest podłączony do karoserii. Drugi zacisk przyłączeniowy podłączyć do karoserii z dala od akumulatora i przewodu paliwowego. Dopiero później podłączyć prostownik do aku- mulatorów samochodowych do sieci zasilającej. Po zakończeniu ładowania odłączyć prostow- nik do akumulatorów samochodowych od sieci zasilającej. Dopiero później usunąć zacisk przyłącze- niowy z karoserii. Następnie usunąć zacisk przyłączeniowy z akumulatora.

NIEBEZPIECZEŃSTWO PORAŻENIA

PRĄDEM ELEKTRYCZNYM! Przewody przyłączeniowe biegunów („-” i„+”) należy chwytać wyłącznie w izolowa- nym obszarze!

NIEBEZPIECZEŃSTWO PORAŻENIA

PRĄDEM ELEKTRYCZNYM! Podłączenie do akumulatora i do gniazdka wtykowego zasilania sieciowego należy wykonać przy pełnej ochronie przed wilgocią.

NIEBEZPIECZEŃSTWO PORAŻENIA

PRĄDEM ELEKTRYCZNYM! Czynności związane z montażem, konser- wacją i pielęgnacją prostownika do akumu- latorów samochodowych należy wykonywać tylko po odłączeniu zasilania sieciowego!

stałe w pojeździe po zakończeniu procesu ładowania (w tym konserwacyjnego) należy najpierw odłączyć przewód przyłączeniowy ujemnego bieguna prostownika do akumula- torów samochodowych od ujemnego bieguna akumulatora. Nie pozostawiać dzieci z prostownikiem do akumulatorów samochodowych bez nadzoru. Dzieci nie potrafią ocenić zagrożeń występujących podczas obchodzenia się zurządzeniami elektrycznymi. Dzieci muszą pozostawać pod nadzorem, aby zagwaran- tować, że nie będą używały urządzenia do zabawy. NIEBEZPIECZEŃSTWO WYBUCHU! Należy zabezpieczyć się przed silnie wybuchową reakcją gazu piorunującego. W czasie procesu ładowania i ładowania konserwacyjnego z akumulatora może wydostawać się wodór w stanie gazowym. Mieszanina piorunująca jest potencjalnie wybuchowym połączeniem wodoru w stanie gazowym i tlenu. W przypadku zetknięcia zotwartym ogniem (płomienie, żar lub iskry) następuje tak zwana reakcja mieszaniny piorunującej. Proces ładowania i ładowa- nia konserwacyjnego należy realizować w dobrze wentylowanym pomieszczeniu zabezpieczonym przed wpływem warunków atmosferycznych. Należy się upewnić, że podczas procesu ładowania i ładowania konserwacyjnego nie występuje otwarty ogień (płomienie, żar lub iskry)!

NIEBEZPIECZEŃSTWO WYBUCHU

IPOŻARU! Należy się upewnić, że substancje wybu- chowe lub zapalne, np. benzyna lub roz- puszczalnik, nie mogą zostać zapalone przy użytkowaniu prostownika do akumulatorów samochodowych! WYBUCHOWE GAZY! Unikać płomieni i iskier! 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 102497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 102 27.06.22 11:1327.06.22 11:13PL

W czasie ładowania zadbać o wystarcza- jącą wentylację. Na czas procesu ładowania ustawić akumu- lator na dobrze wentylowanej powierzchni. Wprzeciwnym razie może dojść do uszko- dzenia urządzenia. NIEBEZPIECZEŃSTWO WYBUCHU! Należy się upewnić, że przewód przyłącze- niowy bieguna dodatniego nie ma kontaktu z przewodem paliwa (np. przewodem ben- zyny)!

NIEBEZPIECZEŃSTWO POPARZENIA

CHEMICZNEGO! Chronić oczy i skórę przed oparzeniem chemicznym przez kwas (kwas siarkowy) wprzypadku zetknięcia z akumulatorem. Używać odpornych na działanie kwasów okularów ochronnych, odzieży i rękawic. W przypadku kontaktu kwasu siarkowego zoczami lub skórą należy spłukać odpo- wiedni obszar ciała dużą ilością bieżącej, czystej wody i natychmiast udać się do lekarza! Unikać zwarcia elektrycznego podczas podłączania prostownika do akumulatorów samochodowych do akumulatora. Przewód przyłączeniowy bieguna ujemnego pod- łączać wyłącznie do ujemnego bieguna akumulatora bądź do karoserii. Przewód przyłączeniowy bieguna dodatniego pod- łączać wyłącznie do dodatniego bieguna akumulatora. Przed podłączeniem prądu sieciowego upew- nić się, że prąd sieciowy zgodnie z przepi- sami ma 230V~ 50Hz i jest wyposażony wbezpiecznik 16A i wyłącznik różnicowo- prądowy! W przeciwnym razie może dojść do uszkodzenia urządzenia. Nie narażać prostownika do akumulatorów samochodowych na bliskość ognia, gorąca i długo utrzymującego się oddziaływania temperatury powyżej 50°C! W wyższych 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 103497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 103 27.06.22 11:1327.06.22 11:13104

temperaturach automatycznie obniża się moc wyjściowa prostownika do akumulatorów samochodowych. Używać prostownika do akumulatorów samo- chodowych tylko z dostarczonymi częściami oryginalnymi! Nie przykrywać prostownika do akumulato- rów samochodowych żadnymi przedmiotami! W przeciwnym razie może dojść do uszko- dzenia urządzenia. Chronić powierzchnie styków elektrycznych akumulatora przed zwarciem! Prostownika do akumulatorów samocho- dowych używać wyłącznie do ładowania i ładowania konserwacyjnego nieuszko- dzonych akumulatorów ołowiowych 6V / 12V (z roztworem elektrolitu lub elektrolitem żelowym)! W przeciwnym razie następstwem może być uszkodzenie mienia. Nie używać prostownika do akumulatorów samochodowych do ładowania i ładowania konserwacyjnego akumulatorów niena- dających się do powtórnego ładowania. Wprzeciwnym razie następstwem może być uszkodzenie mienia. Nie używać prostownika do akumulatorów samochodowych do ładowania i ładowania konserwacyjnego akumulatora uszkodzonego lub zamarzniętego! W przeciwnym razie następstwem może być uszkodzenie mienia. Przed podłączeniem prostownika do akumula- torów samochodowych należy, na podstawie oryginalnej instrukcji eksploatacji akumu- latora, uzyskać informacje na temat jego konserwacji! W przeciwnym razie istnieje niebezpieczeństwo zranienia i/lub niebezpie- czeństwo uszkodzenia urządzenia. Przed podłączeniem prostownika do akumu- latorów samochodowych do akumulatora, który jest na stałe podłączony w pojeździe, należy, na podstawie oryginalnej instrukcji eksploatacji pojazdu, uzyskać informacje na temat konserwacji i przestrzegania bez- pieczeństwa! W przeciwnym razie istnieje 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 104497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 104 27.06.22 11:1327.06.22 11:13PL

niebezpieczeństwo zranienia i/lub niebezpie- czeństwo wystąpienia szkód materialnych. W przypadku nieużywania prostownika do akumulatorów samochodowych należy odłączyć ją od zasilania sieciowego również ze względu na ochronę środowiska! Należy pamiętać o tym, że również w trybie gotowo- ści zużywa ona energię elektryczną. Należy być stale skupionym i zawsze zwracać uwagę na wykonywane czynności. Postępować rozsądnie i nie uruchamiać prostownika do akumulatorów samochodo- wych w sytuacji braku koncentracji lub złego samopoczucia. Bezpieczeństwo osób: Dzieci wwieku powyżej 8 lat oraz osoby oograniczonej mobilności, niepełnospraw- ności narządów zmysłów lub umysłowej lub niemające odpowiedniego doświadczenia iwiedzy mogą korzystać ztego urządzenia wyłącznie pod nadzorem lub po przeszko- leniu wzakresie bezpiecznego korzystania zurządzenia izrozumieniu wynikających ztego zagrożeń. Urządzenie nie może służyć dzieciom do zabawy. Czyszczenie ikonser- wacja przeprowadzane przez użytkownika nie mogą być wykonywane przez dzieci bez nadzoru. Dzieci muszą pozostawać pod nadzorem, aby zagwarantować, że nie będą używały urządzenia do zabawy. Urządzenie należy trzymać z dala od ludzi (w szczególności dzieci) oraz zwierząt domo- wych. W obszarze roboczym użytkownik ponosi odpowiedzialność wobec osób trzecich za szkody powstałe w wyniku korzystania zurządzenia. Nie dopuścić, aby urządzenie ładowało się bez nadzoru. Urządzenie należy przechowywać w suchym miejscu, niedostępnym dla dzieci. 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 105497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 105 27.06.22 11:1327.06.22 11:13106

W ten sposób można uniknąć uszkodzenia urządzenia oraz ewentualnych związanych z tym obrażeń: Korzystanie z urządzenia: Przed uruchomieniem urządzenia sprawdzić czy nie ma uszkodzeń. Używać urządzenia tylko w przypadku, gdy jest w nienagannym stanie. Wtyczki i zaciski sieciowe nie mogą się zamoczyć. Urządzenia nie należy narażać na działanie deszczu ani wilgoci. Nie dopuścić do kontaktu urządzenia z wodą ani nie zanurzać go w wodzie. Istnieje ryzyko porażenia prądem! W przypadku wysokich temperatur nie zosta- wiać urządzenia w samochodzie. Urządzenie mogłoby ulec nieodwracalnemu uszkodzeniu. Nie należy eksploatować urządzenia w pobliżu palnych cieczy lub gazów. W przy- padku nieprzestrzegania środków ostrożności istnieje ryzyko pożaru lub wybuchu! Wyłączyć urządzenie i wyciągnąć wtyczkę zgniazdka zapalniczki samochodowej: – gdy nie jest używane; – gdy urządzenie pozostaje bez nadzoru; – podczas prac związanych z czyszczeniem; – gdy kabel przyłączeniowy jest uszko- dzony. Korzystać wyłącznie z akcesoriów dostarcza- nych i zalecanych przez producenta. Nie demontować ani nie zmieniać prostow- nika do akumulatorów samochodowych. Urządzenie może być naprawiane tylko przez technika konserwacji. Urządzenie trzymać z dala od źródeł ciepła. UWAGA: Aby uniknąć wypadków iobrażeń ciała spowodowanych porażeniem prądem elektrycznym, przestrzegać poniższych zasad: 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 106497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 106 27.06.22 11:1327.06.22 11:13PL

Bezpieczeństwo elektryczne: Urządzenie nie powinno być noszone za kabel. Przy wyłączaniu kabla z gniazdka zasilającego ciągnąć za wtyczkę, a nie za przewód. Kabel należy zabezpieczyć przed ciepłem, olejem i ostrymi krawędziami. W przypadku uszkodzenia kabla natychmiast wyciągnąć wtyczkę z gniazdka. z Szczegółowe wskazówki bezpieczeństwa Lekko podwyższona temperatura podczas ładowania jest zjawiskiem całkowicie normal- nym i nie świadczy o usterce. Prostownik do akumulatorów samochodowych

trzymać z dala od wilgoci, wysokich temperatur oraz ognia. Przechowywać prostownik do akumulatorów samochodowych

w suchym miejscu i chro- nić go przed wilgocią i korozją. Nie dopuszczać do upadku prostownika do akumulatorów samochodowych

w trakcie użytkowania. z Przed uruchomieniem Wyjąć wszystkie części z opakowania i sprawdzić, czy urządzenie lub poszczególne części nie są uszkodzone. Jeżeli tak jest, nie należy używać urządzenia. Zwrócić się do producenta na podany adres serwisu. Usunąć wszystkie folie ochronne iinne opakowania transportowe. Sprawdzić, czy dostawa jest kompletna. Przed rozpoczęciem prac przy prostowniku do akumulatorów samochodowych

należy zawsze wyciągnąć przewód sieciowy zgniazdka wtykowego. Przed podłączeniem prostownika należy zapoznać się z instrukcją obsługi akumulatora. Ponadto należy przestrzegać przepisów producenta pojazdu, wktó- rym akumulator jest na stałe podłączony do pojazdu. Zabezpieczyć samochód, wyłączyć zapłon. Należy wyczyścić bieguny akumulatora. Należy przy tym uważać, aby do oczu nie przedostały się zanieczyszczenia. Zapewnić odpowiednią wentylację. WSKAZÓWKA: Temperatura otoczenia jest mierzona w prostowniku. W związku z tym dla zapewnienia optymalnego działania należy się upewnić, że akumulator ma taką samą temperaturę jak otoczenie. 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 107497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 107 27.06.22 11:1327.06.22 11:13108

z Uruchamianie z Podłączenie WSKAZÓWKA: Zawsze przestrzegać instrukcji producenta pojazdu lub producenta akumulatora. W przypadku akumulatora podłączonego na stałe w pojeździe przed rozpoczęciem procesu ładowania (w tym konserwacyjnego) należy najpierw od ujemnego bieguna akumulatora odłączyć prze- wód przyłączeniowy ujemnego bieguna pojazdu (czarny). Ujemny biegun akumulatora jest połączony z reguły z karoserią pojazdu. Następnie odłączyć przewód przyłączeniowy dodatniego bieguna pojazdu (czerwony) od dodatniego bieguna akumulatora. Dopiero wówczas można podłączyć krokodylkowy zacisk przyłącze- niowy „+” prostownika do akumulatorów samochodowych (czer- wony)

do dodatniego bieguna akumulatora. Podłączyć krokodylkowy zacisk przyłączeniowy „-” (czarny)

ujemnego bieguna akumulatora. Podłączyć przewód sieciowy

prostownika do akumulatorów samochodowych

do gniazdka wtykowego. W przypadku odwrotnego podłączenia zacisków wyjściowych świeci się symbol biegunowości

z Odłączenie Odłączyć urządzenie od zasilania sieciowego. Zdjąć krokodylkowy zacisk przyłączeniowy „–” (czarny)

zujemnego bieguna akumulatora. Zdjąć krokodylkowy zacisk przyłączeniowy „+” (czerwony)

zdodatniego bieguna akumulatora. Podłączyć przewód przyłączeniowy dodatniego bieguna pojazdu do dodatniego bieguna akumulatora. Podłączyć przewód przyłączeniowy ujemnego bieguna pojazdu do ujemnego bieguna akumulatora. z Tryb gotowości / pomiar napięcia akumulatora Po podłączeniu do źródła zasilania urządzenie znajduje się w trybie gotowości (stand-by). Symbol trybu gotowości (stand-by)

świeci się. Popodłączeniu zacisków przyłączeniowych napięcie akumulatora jest wyświetlane na wyświetlaczu LCD (wskaźnik napięcia

). Segmenty wskaźnika stanu

są puste. Jeśli zmierzone napięcie wynosi poniżej 3,8 V lub powyżej 15 V, akumulator nie zostanie naładowany. Na wyświetlaczu pojawia się na krótko komunikat błędu „Err”. Urządzenie przełącza się w tryb gotowości. 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 108497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 108 27.06.22 11:1327.06.22 11:13PL

z Akumulatory 6 V Jeśli akumulator jest mierzony w zakresie napięcia 3,7–7,3 V, można wybrać tylko program 1. z Akumulatory 12 V W przypadku wykrycia akumulatora o krytycznym zakresie napięcia 7,3–10,5 V urządzenie sprawdza, czy akumulator 6 V jest w pełni naładowany lub akumulator 12 V rozładowany. Nacisnąć przycisk wyboru programu

, aby wybrać program. Urządzenie wykonuje pomiar kontrolny przez mniej więcej 90 sekund. Na wyświetlaczu pojawia się: Jeśli po mniej więcej 90 sekundach zostanie rozpoznane napięcie wzakresie 7,3–7,5 V, akumulator 12 V jest uszkodzony. Urządzenie przełącza się w tryb gotowości. z Regeneracja Jeżeli po mniej więcej 90 sekundach zostanie rozpoznane napięcie wzakresie 7,5–10,5 V, jest akumulator 12 V. Proces ładowania rozpoczyna się od trybu pulsacyjnego w celu regeneracji. Wskaźnik napięcia

miga. Po osiągnięciu napięcia 10,5 V urządzenie przełącza się na dalsze poziomy ładowania. Regeneracja jest identyczna dla wszystkich programów ładowania 12 V. z Wybór programów Wskazówka: W przypadku wykrycia akumulatora w zakresie napięcia 3,7–7,3 V nie można wybrać programów 2–3–4. Ładowanie postępuje automatycznie. W zależności od wybranego programu charakterystyka ładowania jest monitorowana pod kątem napięcia, czasu i temperatury. Z programem diagnostycznym, trybem regeneracji i ładowaniem konserwacyjnym. Program maks. (V) maks. (A)

Program 1 , „6 V”, (7,3 V / 0,8 A) Do ładowania akumulatorów 6 V o pojemności niższej niż 14 Ah. Nacisnąć przycisk wyboru programu

, aby wybrać program 1. Symbol

jest wyświetlany na wyświetlaczu LC. Podczas procesu ładowania miga wskaźnik ładowania

i pokazuje stopień zaawansowania procesu ładowania (1–4 pasków). Gdy akumulator jest w pełni naładowany, wskaźnik stanu pokazuje

4 paski. Miganie ustaje, aurządzenie automatycznie przełącza się na ładowanie konserwacyjne. Program 2 , „12 V”, (14,4 V / 0,8 A) Do ładowania akumulatorów 12 V o pojemności niższej niż 14 Ah. Nacisnąć przycisk wyboru programu

, aby wybrać program 2. Symbol

jest wyświetlany na wyświetlaczu LC. Podczas procesu ładowa- nia miga wskaźnik ładowania

i pokazuje stopień zaawansowania procesu ładowania (1–4 pasków). Gdy akumulator jest w pełni naładowany, wskaźnik stanu pokazuje

4 paski. Miganie ustaje, aurządzenie automatycznie przełącza się na ładowanie konserwacyjne. Program 3 , „12 V”, (14,4 V / 5,0 A) Do ładowania akumulatorów 12 V o pojemności od 14 Ah do 120 Ah. Nacisnąć przycisk wyboru programu

, aby wybrać program 3. Symbol

jest wyświetlany na wyświetlaczu LC. Podczas procesu ładowania miga wskaźnik ładowania

i pokazuje stopień zaawansowania procesu ładowania (1–4 pasków). Gdy akumulator jest w pełni naładowany, wskaźnik stanu pokazuje

4 paski. Miganie ustaje, aurządzenie automatycznie przełącza się na ładowanie konserwacyjne. Program 4 , „12 V”, (14,7 V / 5,0 A) Do ładowania akumulatorów 12 V o pojemności od 14 Ah do 120 Ah wniskich temperaturach lub do ładowania akumulatorów AGM: Nacisnąć przycisk wyboru programu

, aby wybrać program 4. WSKAZÓWKA: Ten program może rozpocząć się z niewielkim opóźnieniem. Symbol

jest wyświetlany na wyświetlaczu LC. Podczas procesu ładowania miga wskaźnik ładowania

i pokazuje stopień zaawanso- wania procesu ładowania (1–4 pasków). Gdy akumulator jest w pełni naładowany, wskaźnik stanu pokazuje

4 paski. Miganie ustaje, aurządzenie automatycznie przełącza się na ładowanie konserwacyjne. Ładowanie konserwacyjne Zgodnie z opisem w części „Wybór programów” urządzenie posiada automatyczne ładowanie konserwacyjne. W zależności od spadku napięcia akumulatora – poprzez samorozładowanie – ładowarka reaguje różnym prądem ładowania. Bateria może być podłączona do ładowarki przez długi czas. Jeśli napięcie akumulatora spadnie zbyt nisko, rozpocznie się nowy proces ładowania. 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 110497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 110 27.06.22 11:1327.06.22 11:13PL

Funkcja ochronna urządzenia Po wystąpieniu innej sytuacji, takiej jak zwarcie, krytyczny spadek napięcia podczas ładowania, przerwa w obwodzie lub odwrotne podłączenie zacisków wyjściowych, prostownik wyłącza

się. Układ elektroniczny natychmiast przywraca system do pozycji początkowej, aby uniknąć uszkodzenia. Jeśli urządzenie będzie zbyt gorące podczas ładowania, moc wyjściowa zostanie automatycznie zmniejszona. Tochroni urządzenie przed uszkodzeniem. z Konserwacja ipielęgnacja Należy zawsze wyciągnąć przewód sieciowy

z gniazdka wtykowego przed rozpoczęciem prac przy prostowniku do akumula- torów

samochodowych. Urządzenie nie wymaga konserwacji. Wyłączyć urządzenie. Oczy- ścić suchą ściereczką wykonane z metalu i z tworzywa sztucznego powierzchnie urządzenia. W żadnym wypadku nie używać rozpuszczalników ani innych agresywnych środków do czyszczenia. z Wskazówki dotyczące ochrony środowiska iinformacje na temat utylizacji

UTYLIZACJI! Zgodnie zdyrektywą europejską 2012/19/UE zużyty sprzęt elektryczny należy zbierać oddzielnie ipoddawać recyklingowi zgodnie zprzepi- sami oochronie środowiska naturalnego. Nienadające się do użycia urządzenia elektryczne i elektroniczne określa się mianem zużytego sprzętu. Posiadacze zużytego sprzętu są zobowiązani do zbierania go oddzielnie od niesortowanych odpadów komunalnych. Posiadacze zużytego sprzętu przed oddaniem go do punktu zbiórki są zobowiązani do oddzielenia od niego zużytych baterii i akumulatorów, które nie są wbudowane na stałe, oraz lamp. Nie dotyczy to sytuacji, wprzypadku gdy zużyty sprzęt jest oddawany do publicznych zakładów gospodarki odpadami i tam jest segregowany w celu przygotowania do recyklingu. W razie wątpliwości należy zwrócić się do niezależnego eksperta. Posiadacze zużytego sprzętu pochodzącego z prywatnych gospodarstw domowych mogą oddawać go do punktów zbiórki organi- zowanych przez publiczne zakłady gospodarki odpadami, producentów lub sprzedawców (w rozumieniu ElektroG). Przesyłane przez Państwa zepsute urządzenia są przez nas bezpłatnie utylizowane. Mogą również Państwo zwrócić bezpłatnie zużyty sprzęt w najbliższym sklepie Lidl. Jako użytkownik końcowy ponoszą Państwo wyłączną odpowiedzialność za usunięcie z utylizowanego zużytego sprzętu swoich danych osobo- wych. Urządzenie, akcesoria iopakowanie należy przekazać do ponownego przetworzenia zgodnie zprzepisami oochronie środowiska naturalnego. 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 111497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 111 27.06.22 11:1327.06.22 11:13112

To urządzenie zostało oznakowano zgodnie z dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego ielektronicznego (WEEE). Symbol „przekreślonego pojemnika na śmieci“ oznacza, że zgodnie z prawem są Państwo zobowiązani do zbierania tych urządzeń oddzielnie od niesortowanych odpadów komunalnych. Zabrania się ich utylizacji razem z odpadami komunal- nymi. Akumulatory zawierające szkodliwe substancje są oznaczone następującymi symbolami wskazującymi na zakaz utylizacji ich wraz zodpadami komunalnymi. Oznaczenia metali ciężkich o decydującym znaczeniu to: Cd = kadm, Hg = rtęć, Pb = ołów. Zużyte akumulatory należy dostarczyć do fi rmy utylizacyjnej w swoim mieście/gminie lub zwrócić je sprzedającemu. W ten sposób wypełniają Państwo zobowiązania ustawowe i wnoszą ważny wkład wochronę środowiska naturalnego. Powinni Państwo przestrzegać oznaczeń na różnych materia- łach opakowaniowych i w razie potrzeby oddzielić je od siebie. Materiały opakowaniowe oznaczone są skrótami (a) icyframi (b) o następującym znaczeniu:1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: materiały kompozy- towe. z Deklaracja zgodności UE My, C. M. C. GmbH Osoba odpowiedzialna za dokument: Dr. Christian Weyler Katharina-Loth-Str. 15 DE-66386 St. Ingbert oświadczamy na naszą własną odpowiedzialność, że produkt Prostownik do akumulatorów samochodowych rok produkcji: 2022/51 IAN: 497453_2204 Model: ULGD 5.0 D2 Numer modelu: 2516 spełnia zasadnicze wymagania bezpieczeństwa zawarte wdyrektywach europejskich Dyrektywa niskonapięciowa 2014/35/UE Dyrektywa w sprawie kompatybilności elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE + 2015/863/UE wraz z późniejszymi zmianami. Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 roku w sprawie ograniczenia zastosowania określonych substancji 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 112497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 112 27.06.22 11:1327.06.22 11:13PL

niebezpiecznych w urządzeniach elektrycznych i elektronicznych. W celu dokonania oceny zgodności posłużono się następującymi normami zharmonizowanymi: EN 60335-2-29:2004/A11:2018 EN 60335-1:2012/A2:2019 EN 62233:2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2019 EN 61000-3-3:2013+A1:2019 St. Ingbert, 2022-06-01 Dr. Christian Weyler – Dział zapewniania jakości – z Wskazówki dotyczące gwarancji iserwisu Gwarancja firmy Creative Marketing & Consulting GmbH Szanowni Klienci, na urządzenie to udzielamy gwarancji na okres 3 lat od daty zakupu. Wprzypadku wad tego produktu przysługują Państwu uprawnienia ustawowe wstosunku do jego sprzedawcy. Nasza gwarancja przedstawiona wdalszej części tekstu nie ogranicza tych uprawnień ustawowych. z Warunki gwarancji Okres gwarancji biegnie od daty zakupu. Proszę zachować oryginalny paragon. Stanowi on dowód zakupu. Jeżeli wciągu trzech lat od daty zakupu tego produktu wystąpi wada materiału lub produkcyjna, wówczas – według naszego uznania – nieod- płatnie naprawimy lub wymienimy produkt. Warunkiem świadczenia gwarancyjnego jest przedłożenie wokresie trzyletnim niesprawnego urządzenia idowodu zakupu (paragonu) wraz zkrótkim opisem, naczym polega wada bądź usterka ikiedy ona wystąpiła. Jeżeli nasza gwarancja obejmuje daną wadę, otrzymają Państwo naprawiony lub nowy produkt. Naprawa lub wymiana produktu nie rozpoczyna biegu nowego okresu gwarancyjnego. z Okres gwarancji iustawowe roszczenia ztytułu braków Okres gwarancyjny nie jest przedłużany przez rękojmię. Dotyczy to rów- nież części zamiennych i naprawianych. Ewentualnie już przy zakupie należy natychmiast zgłosić po rozpakowaniu istniejące uszkodzenia 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 113497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 113 27.06.22 11:1327.06.22 11:13114

ibraki. Po upływie okresu gwarancji występujące przypadki naprawy objęte są kosztami. z Zakres gwarancji Urządzenie zostało starannie wyprodukowane zgodnie zsurowymi wytycznymi jakościowymi iskrupulatnie sprawdzone przed dostawą. Gwarancja obejmuje wady materiału lub produkcyjne. Niniejsza gwa- rancja nie obejmuje elementów produktów, które ulegają normalnemu zużyciu i które można uznać za części zużywalne ani uszkodzeń delikat- nych części, np. włącznika, akumulatora lub części szklanych. Niniejsza gwarancja wygasa, jeśli produkt zostanie uszkodzony, będzie nieprawidłowo użytkowany lub konserwowany. Prawidłowe użytkowa- nie produktu oznacza stosowanie się do wszystkich zaleceń zawartych winstrukcji obsługi. Należy bezwzględnie unikać zastosowań idziałań, które są odradzane winstrukcji obsługi lub przed którymi ona ostrzega. Produkt przeznaczony jest wyłącznie do użytku prywatnego, niekomer- cyjnego. Wprzypadku niewłaściwego inieprawidłowego obchodzenia się zurządzeniem, stosowania siły oraz wprzypadku ingerencji dokona- nych nie przez nasz autoryzowany serwis gwarancja wygasa. z Przebieg zgłoszenia gwarancyjnego Dla zapewnienia szybkiego przetworzenia zgłoszenia gwarancyjnego prosimy ozastosowanie się do następujących wskazówek: Prosimy mieć pod ręką paragon i numer artykułu (np. IAN) jako dowód zakupu. Numer artykułu podany jest na tabliczce znamionowej, jest wygrawero- wany, znajduje się na stronie tytułowej instrukcji (wlewym dolnym rogu) lub na naklejce na tylnej ścianie lub na spodzie urządzenia. Gdyby wystąpiły błędy wdziałaniu lub inne wady bądź usterki, proszę najpierw skontaktować się telefonicznie lub pocztą elektroniczną zniżej wymienionym działem serwisu. Produkt zarejestrowany jako uszkodzony można następnie przesłać na nasz koszt na podany adres serwisu, dołą- czając dowód zakupu (paragon) oraz podając, na czym polega wada bądź usterka ikiedy ona wystąpiła. WSKAZÓWKA: Na stronie www.lidl-service.com można pobrać ten i wiele innych dokumentów, filmów o produktach oraz oprogramowanie. 497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 114497453_2204_Kfz-Ladegerat ULGD 5_0 D2_content_LB8.indb 114 27.06.22 11:1327.06.22 11:13PL

Użyj tego kodu QR aby wejść bezpośrednio na stronę serwisu Lidl (www.lidl-service.com) i otworzyć instrukcję obsługi wpro- wadzając numer elementu (IAN)
