| Tip produs | Încărcător inteligent pentru baterie auto |
| Marcă | Ultimate Speed |
| Model | ULGD 5.0 D2 |
| Tensiune de intrare | 220-240 V~ |
| Frecvență | 50 Hz |
| Curent de intrare | 0,8 A |
| Tensiune de ieșire | 6 V / 12 V (CC) |
| Curent de ieșire max | 0,8 A (programe 1 și 2) / 5,0 A (programe 3 și 4) |
| Temperatură de funcționare | -20 °C până la 50 °C |
| Grad de protecție | IP65 (etanș la praf și la jeturi de apă) |
| Clasă de protecție | II (izolație dublă) |
| Tipuri de baterii compatibile | Plumb-acid 6V (1,2-14 Ah) și 12V (1,2-120 Ah): WET, MF, AGM, GEL, Calciu. Nu este potrivit pentru baterii litiu-ion. |
| Programe de încărcare | 4 programe: 1 (6V / 0,8 A), 2 (12V / 0,8 A), 3 (12V / 5,0 A), 4 (12V / 5,0 A - AGM/Iarnă) |
| Funcții speciale | Reanimare/desulfatare, încărcare de întreținere automată |
| Protecții | Inversare polaritate, supraîncălzire, scurtcircuit, formare de scântei |
| Afișaj | Ecran LC cu indicator de încărcare (4 bare) și tensiune |
| Accesorii furnizate | Încărcător, cleme de conectare (roșu/negru), manual de utilizare |
| Garanție | 3 ani |
| Întreținere | Curățați cu o cârpă uscată; nu utilizați solvenți |
| Siguranță | Izolație dublă, IP65, protecție împotriva scânteilor |
| Producător | C.M.C. GmbH |
| Anul fabricației | 2022/51 |
| Număr articol (IAN) | 497453_2204 |
Întrebări frecvente - ULGD 5.0 D2 ULTIMATE SPEED
Întrebările utilizatorilor despre ULGD 5.0 D2 ULTIMATE SPEED
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Încărcător de baterii în format PDF gratuit! Găsiți manualul dvs. ULGD 5.0 D2 - ULTIMATE SPEED și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ULGD 5.0 D2 mărcii ULTIMATE SPEED.
MANUAL DE UTILIZARE ULGD 5.0 D2 ULTIMATE SPEED
Traducerea instructiunilor de utilizare originale
GR CY
Desfaceti înainte să citiți pagina cu ilustrații și apoi familiarizați-vă cu toate funcțiile aparatului.
BG

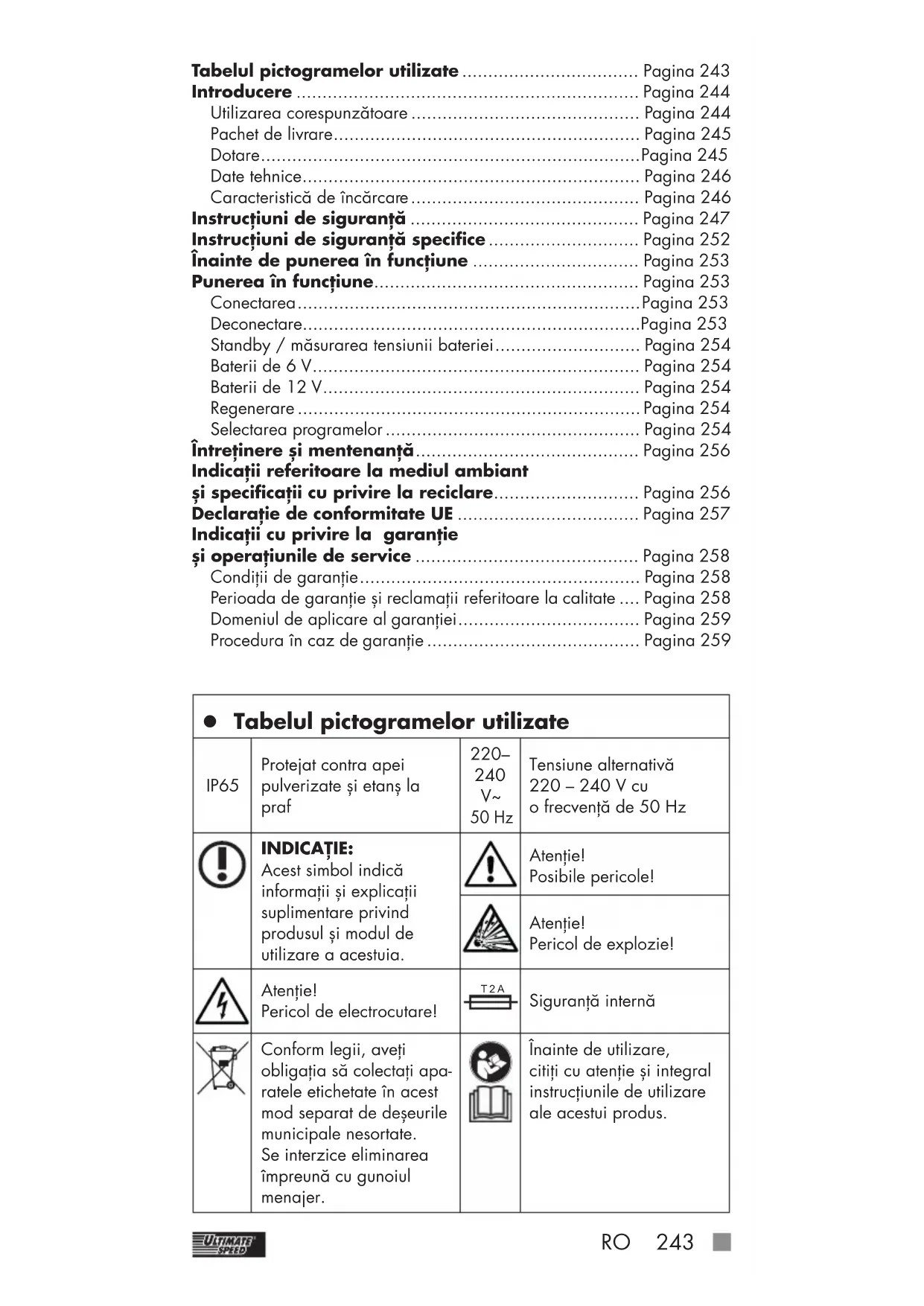

Tabelul pictogramelor utilizate ...... Pagina 243
Introducere ...... Pagina 244
Utilizarea corespunzătoare ...... Pagina 244
Pachet de livrare.... Pagina 245
Caracteristică de încărcare.... Pagina 246
Instrucțiuni de siguranță ...... Pagina 247
Instrucțiuni de siguranță specifice ...... Pagina 252
Înainte de punerea în funcțiune ...... Pagina 253
Punerea în funcțiune.... Pagina 253
Conectarea....Pagina 253
Deconectare....Pagina 253
Standby / măsurarea tensiunii bateriei.... Pagina 254
Baterii de 6 V....Pagina 254
Baterii de 12 V....Pagina 254
Regenerare ...... Pagina 254
Selectarea programelor ...... Pagina 254
Întreținere și mentenanță...... Pagina 256
Indicatii referitoare la mediul ambiant
și specificații cu privire la reciclare.... Pagina 256
Declaratie de conformitate UE ...... Pagina 257
Indicații cu privire la garanție
și operațiunile de service ...... Pagina 258
Conditii de garantie.... Pagina 258
Perioada de garanție și reclamații referitoare la calitate .... Pagina 258
Domeniul de aplicare al garanției.... Pagina 259
Procedura în caz de garantie ...... Pagina 259
| ● Tabelul pictogramelor utilizate | |||
| IP65 | Protejat contra apei pulverizate și etanș la praf | 220-240 V~ 50 Hz | Tensiune alternativă 220 - 240 V cu o frecvență de 50 Hz |
| INDICATIE: Acest simbol indică informații și explicații suplimentare privind produsul și modul de utilizare a acestuia. | Atenție! Posibile pericole! | ||
| Atenție! Pericol de explozie! | |||
| Atenție! Pericol de electrocutare! | T2A | Siguranță internă | |
| Conform legii, aveți obligația să colectați aparatele etichetate în acest mod separat de deșeurile municipale resortate.Se interzice eliminarea împreună cu gunoiul menajer.A se utiliza exclusiv în încăperi închise și aerisite! | Înainte de utilizare, citiți cu atenție și integral instrucțiunile de utilizare ale acestui produs.Recuperarea materiei prime în locul eliminării deșeurilor! | ||
 | Material ambalaj - alt carton |  | Reciclați în mod ecologic ambalajul și aparatul! |
 | Adecvat pentru motociclete (program 2) |  | Adecvat pentru autoturisme (program 3) |
 | Adecvat pentru încărcarea bateriilor de 12 V |  | Adecvat pentru încărcarea bateriilor de 6 V |
 | Curent continuu |  | Produs din material reciclabil |
 | Mod 6 V (program 1) Clasa |  | ecteție II |
 | Protejați conexiunile electrice de ploaie! |  | Mod iarnă AGM (program 4) |
 | Nu fumați! |  | Evitați flăcările și scânteile! |
 | Simbol de polaritate inversă |  | Simbol standby |
Încărcător baterie auto ULGD 5.0 D2
- Introducere
Felicitări! Ați ales un produs de înaltă calitate al firmei noastre. Înainte de prima punere în funcțiune, familiarizați-vă cu modul de utilizare a produsului. Citiți cu atenție următoarele instrucțiuni de utilizare și indicațiile de siguranță.
A NU SE LĂSA LA ÎNDEMÂNA COPIILOR!
• Utilizarea corespunzătoare
Ultimate Speed ULGD 5.0 D2 este un încărcător de baterie auto cu mai multe trepte, adecvat pentru încărcarea și conservarea accumulatorilor cu plumb (baterii) de 6 V (3 celule) sau 12 V (6 celule) (baterii cu întreținere minimă (MF), deschise) cu soluție de electrolit (WET), cu fibră de sticlă absorbantă (AGM), cu electrolit gelificat (GEL) sau acumulatoare calciu. Aparatul nu este adecvat pentru încărcarea acumulatoarelor litiu-ion! În plus, poate regenera bateriile descărcate (în funcție de tipul bateriei). Încărcătorul baterie auto are un întrerupător de siguranță împotriva producerii scânteilor și a supraîncălzirii. Păstrați acest manual la loc sigur. La transmiterea produsului unei alte persoane, înmânați și toate documen-
tele aferente. Orice utilizare care se abate de la utilizarea corespunză- toare este interzisă și potențial periculoasă. Avariile rezultate ca urmare a nerespectării instrucțiunilor sau utilizării greșite nu sunt acoperite de garanție și nu cad în responsabilitatea producătorului. Aparatul nu este destinat utilizării în scopuri comerciale și trebuie folosit numai în spații închise. În cazul utilizării în scopuri comerciale, se anulează garanția. Punerea în funcțiune trebuie realizată exclusiv de către persoane instruite.
INDICATIE:
Cu acest încărcător de baterie auto nu se pot încărca vehicule electrice cu accumulator încorporat.
INDICATIE:
Nu este posibilă pornirea de la distanță a bateriilor de 6 V sau 12 V.
• Pachet de livrare
1 Încărcător baterie auto 1 Manual de utilizare
Dotare
A se vedea în acest sens fig. A, B:
Verificați întotdeauna imediat după despachetare integritatea pachetului de livrare și starea perfectă a aparatului. Nu folosiți aparatul dacă este defect.
| 1 | Încărcător baterie auto |
| 2 | Simbol de polaritate inversă |
| 3 | Simbol standby |
| 4 | 12 V / 0,8 A (program 2) |
| 5 | 12 V / 5,0 A (program 3) |
| 6 | 12 V / 5,0 A (program 4) |
| 7 | 6V 6 V / 0,8 A (program 1) |
| 8 | Afișaj încărcare |
| 9 | Afișaj stare |
| 10 | Afișaj tensiune |
| 11 | Tastă selectare program |
| 12 | Cablu de rețea |
| 13 | Clemă de racord pol pozitiv (roșu) |
| 14 | Clemă de racord pol negativ (negru) |
INDICATIE:
Termenul „produs” sau „aparat” utilizat în textul următor se referă la încărcătorul de baterie autor menționat în aceste instrucțiuni de utilizare.
- Date tehnice
| Model: ULGD 5.0 D2 | |
| Tensiune nominală: 220–240 V~ 50 Hz | |
| Putere absorbită nominală: 0,8 A | |
| Tensiune continuă de ieșire nominală: | 6 V --- / 12 V --- |
| Curent continuu de ieșire nominal: | 0,8 A / 5,0 A |
| Temperatură ambientală: -20 °C până la 50 °C | |
| Tip protecție carcasă: IP 65 | |
| Clasă de protecție: II (izolație dublă) | |
| Tipuri baterii: Baterie plumb-acid de 6 V,1,2 Ah -14 AhBaterie plumb-acid de 12 V,1,2 Ah -120 Ah | |
- Caracteristică de încărcare
| 1 | Protectie la inversarea polarității și diagnoză |
| 2 | Regenerare / desulfurare |
| 3 | Start încărcare cu intensitate ridicată a curentului |
| 4 | Încărcare până la 80% |
| 5 | Încărcare de absorbție până la 100% |
| 6 | Conservare și monitorizare |
| 7 | Încărcare de necesitate |
În cursul dezvoltării ulterioare, se pot efectua fără preaviz modificări tehnice și de aspect. Toate dimensiunile, indicațiile și informațiile din aceste instrucțiuni de utilizare sunt furnizate fără garanție. De aceea, nu vor fi valabile revendicările făcute în baza instrucțiunilor de utilizare.
- Instructiuni de siguranță
VĂ RUGĂM SĂ CITITI CU ATENTIE MANUALUL DE UTILIZARE ÎNAÎNTE DE UTILIZARE. ACESTEA SUNT PARTE GRANTĂ A DISPOZITIVULUI ȘI TRE- SĂ FIE ÎNTOTDEAUNA DISPÔNIBILE! J SE LĂSA LA ÎNDEMÂNA COPIILOR!
Încărcătorul este destinat exclusiv utilizării în spații interioare!
PÉRICOL!
Evitați pericolul de moarte și accidentare cauzat de utilizarea necorespunzătoare!
ATENTIE!
Nu folositi aparatul cu cablul, cablul de retea sau stecherul deteriorat. Cablurile de curent defecte reprezintă un pericol de moarte prin electrocutare.
In cazul în care cablul de alimentare este defect, acesta trebuie reparat exclusiv de către personalul de specialitate autorizat și instruit! In caz de reparații, contactați punctul de service al țării dumneavoastră!
PERICOL DE ELECTROCUTARE!
În cazul unei baterii montate în vehicul, asigu-rați-vă că vehiculul nu este în funcțiune! Opriți autoturismul și duceți-l în poziția de parcare cu frâna de mână trasă (de ex. autovehicul) sau sfoara prinsă (de ex. barcă)!
⚠PERICOL DE ELECTROCUTARE!
Deconectați încărcătorul baterie auto de la rețea înainte de a desface clemele de conexi- une de pe baterie.
- Conectați mai întâi clema de conexiune care nu este legată de caroserie.
- Conectați cealaltă clemă de conexiune la distanță față de baterie și conducta de benzină de pe caroserie.
-
Abia apoi conectați încărcătorul baterie auto la rețeaua de alimentare.
-
După încărcare, deconectați încărcătorul baterie auto de la reteaua de alimentare.
■ Abia apoi deconectati clema de conexiune de pe caroserie. Îndepărtati apoi clema de conexiune de pe baterie.
PERICOL DE ELECTROCUTARE!
Prindeți clemele de racord pentru poli („-” și „+”) doar în zona izolată!
⚠️PERICOL DE ELECTROCUTARE!
Efectuați conexiunea dintre baterie și priza de la sursă de alimentare cu curent de rețea cu protecție împotriva umidității!
⚠PERICOL DE ELECTROCUTARE!
Efectuați montarea, întreținerea și îngrijirea încărcătorului baterie auto fără ca acesta să fie conectat la sursa de alimentare cu curent de rețea!
⚠️PERICOL DE ELECTROCUTARE!
După terminarea procesului de încărcare și conservare, în cazul unei baterii montate permanent în vehicul, deconectați mai întâi cablul de conectare pentru polul minus al încărcătorului baterie auto de la polul minus al bateriei.
- Nu lăsați sugarii și copii nesupravegheați în preajma încărcătorului baterie auto!
- Copii nu pot estima pericolele posibile ce pot apărea din utilizarea aparatelor electrice.
Copiii trebuie supravegheati pentru a exclude că se joacă cu aparatul.
PERICOL DE EXPLOZIE!
Protejați-vă de o reacție explozivă a gazelor! Hidrogenul sub formă de gaz poate ieși din baterie în timpul procesului de încărcare și conservare. Oxihidrogenul este un ameștec exploziv din hidrogen gazos și oxigen. În cazul contactului cu foc deschis (flacără, cărbuni sau scântei) are loc o reacție explozivă a gazelor! Efectuați procesul de încărcare și
conservare într-un spațiu ferit de intemperii și bine aerisit. Asigurați-vă că nu există foc (flacără, cărbuni sau scântei) în timpul procesului de încărcare sau conservare!
■ PERICOL DE EXPLOZIE ŞI INCENDIU!
Asigurati-vă că materialele explozive sau inflamabile, ca de ex. benzina sau soluțiile inflamabile, nu se pot aprinde la utilizarea încărcătorului baterie auto!
GAZE EXPLOZIVE!
Evitați flăcările și scânteile!
- Asigurați o aerisire suficientă în timpul încăr-cării.
- Aşezati bateria pe o suprafață bine aerisită în timpul procesului de încărcare. În caz contrar, aparatul se poate deteriora.
PERICOL DE EXPLOZIE!
Cablul de conectare la polul plus nu trebuie să aibă contact cu o conductă de alimentare cu combustibil (de ex. conducta de benzină)!
■ PERICOL DE ARSURI!
Protejați-vă ochii și pielea de arsurile cauzate de acizi (acid sulfuric) la contactul cu bateria!
■ Folosiți ochelari, îmbrăcăminte și încălțăminte de protectie rezistente la acizi! În cazul în care ochii sau pielea intră în contact cu acidul sulfuric, clătiți zona afectată cu multă apă curată și contactați imediat un medic!
■ Evitați un scurtcircuit în timpul conectării la baterie a încărcătorului baterie auto. Conectați cablul de conectare la polul minus numai la polul minus al bateriei respectiv la caroserie. Conectați cablul de conectare la polul plus numai la polul plus al bateriei!
Inainte de conectarea la sursa de alimentare cu curent de rețea, asigurăți-vă că există un curent de rețea de 230 V\~ 50 Hz, o siguranță de 16 A și un întrerupător de protecție (întrerupător de protecție contra curenților vagabonzi)! În caz contrar, aparatul se poate deteriora.
■ Nu expuneți încărcătorul baterie auto la foc, căldură și influențe termice cu o temperatură
de peste 50 °C pentru o perioadă îndelungată de timp! În cazul temperaturilor ridicate, puterea de ieşire a încărcătorului baterie auto scade automat.
■ Folosiți încărcătorul baterie auto doar cu piesele originale livrate!
Nu acoperiți încărcătorul baterie auto cu obiecte! În caz contrar, aparatul se poate deteriora.
■ Protejati suprafețele de contact electric ale bateriei împotriva unui scurtcircuit!
■ Folositi încărcătorul baterie auto doar pentru procesele de încărcare și conservare a bateriilor de plumb de 6 V/12 V nedeteriorate (cu soluție electrolitică sau cu electrolit gel)! In caz contrar, se pot produce daune materiale.
- Nu folositi încărcătorul baterie auto pentru procesul de încărcare și conservare a bateriilor care nu sunt reîncărcabile. În caz contrar, se pot produce daune materiale.
- Nu folositi încărcătorul baterie auto pentru procesul de încărcare și conservare a unei baterii deteriorate sau înghețate! În caz contrar, se pot produce daune materiale.
- Informați-vă înainte de conectarea încărcătorului baterie auto cu privire la întreținerea bateriei conform instrucțiunilor originale de utilizare aferente acesteia! În caz contrar, există pericolul de rănire și/sau pericolul ca aparatul să fie deteriorat.
Înainte de conectarea încărcătorului baterie auto la o baterie care este conectată permanent la un vehicul, informați-vă referitor la menținerea siguranței electrice și la întreținere pe baza instrucțiunilor originale de întreținere ale vehiculului! În caz contrar, apare pericolul de rănire și/sau pericolul de a surveni dau-nele materiale.
■ Deconectați încărcătorul baterie auto de la sursa de alimentare cu curent de rețea în cazul neutilizării, pentru protejarea mediului înconjurător! Gândiți-vă că consumă curent în timpul modului standby.
■ Trebuie să fiți întotdeauna atent și să aveți tot timpul grijă la ceea ce faceți. Procedați rațional și nu puneți încărcătorul baterie auto în funcțiune dacă nu sunteți concentrat sau dacă nu vă simții bine.
Siguranta persoanelor:
Acest aparat poate fi utilizat de copii începând cu vârsta de 8 ani, precum și de persoane cu capacitate fizică, senzorială sau mintală redusă sau lipsă de experiență și cunoștințe, doar dacă sunt supravegheați sau dacă au fost instruți referitor la utilizarea în condiții de siguranță a aparatului și la eventualele pericole ce pot apărea. Copiii nu trebuie să se joace cu aparatul. Curățarea și mentenanța nu trebuie realizate de copii înesupravegheați.
- Copiii trebuie supravegheati pentru a exclude că se joacă cu aparatul.
- Nu permiteți accesul la dispozitiv persoanelor – în special copiilor – și animalelor de casă.
În zona de lucru, utilizatorul este responsabil față de terți pentru daune produse prin utilizarea dispozitivului.
■ Nu lăsați aparațul să înçarce nesupravegheat.
■ Păstrați aparatul într-un loc uscat, ferit de accesul copiilor.
Astfel, evitați deteriorarea aparatului și eventualele accidente care pot rezulta:
Efectuarea lucrărilor cu dispozitivul:
■ Verificați dispozitivul înainte de punerea în funcțiune cu privire la deteriorări și folosiți-l doar în stare ireproșabilă.
■ Fișa de conectare la rețea și clemele de racord nu trebuie să fie niciodată umede. Nu expuneți aparatul la ploaie sau umezeală. Nu lăsați aparatul să intre în contact cu apa și nu îl scufundați în apă. Există pericol de electrocutare!
- Nu lăsați aparatul în mașină în cazul unor temperaturi exterioare ridicate. Aparatul se poate deteriora ireparabil.
- Nu utilizati aparatul în apropierea lichidelor sau gazelor inflamabile. În caz contrar există risc de incendiu sau explozie!
■ Intrerupeți aparatul și scoateți conectorul de rețea din priză:
- când nu folositi aparatul;
- când lăsați aparatul nesupravegheat;
- când efectuati lucrări de curățare;
- când cablul de conectare este deteriorat.
■ Folosiți doar accesoriiile livrate și recomandate de producător.
- Nu demontați și nu modificați încărcătorul de baterie auto. Acest aparat poate fi reparat doar de un tehnician de întreținere.
■ Nu expuneți aparatul la căldură.
- ATENTIE: Astfel, evitați accidentările și vătămările prin electrocutare:
Siguranța electrică:
- Nu trageți aparatul de cablu. Nu folosiți cablul pentru a trage ștecherul din priză. Protejați cablul de căldură, ulei și muchii ascuțite.
■ În cazul deteriorării cablului, trageți imediat stecherul din priză.
- Instructiuni de siguranță specific
- O temperatură ușor ridicată la încărcare nu reprezintă o defectiune, ci este perfect normală.
■ Feriți încărcătorul de baterie auto de umiditate, de temperaturi înalte și de foc.
- Depozitați încărcătorul de baterie auto într-un loc uscat și protejați-l împotriva umidității și coroziunii.
Încărcătorul de baterie autò nu trebuie să cadă în timpul utilizării.
- Înainte de punerea în funcțiune
Scoateți din ambalaj toate componentele și verificați dacă aparatul sau componentele individuale prezintă deteriorări. Într-un astfel de caz, nu utilizați aparatul. Contactați producătorul la adresa de service indicată. Îndepărtați toate foliile de protecție și celelalte ambalaje de transport. Verificați dacă livrarea este completă.
Scoateți întotdeauna ștecherul din priză înainte de a efectua operațiuni asupra încărcătorului de baterie auto 1.
Înainte de conectarea încărcătorului trebuie avut în vedere manualul de utilizare al bateriei.
În continuare, trebuie respectate prevederile producătorului autovehiculului, în cazul unei baterii conectate fix într-un vehicul. Asigurați autovehiculul, decuplați aprinderea.
Curățați polii bateriei. Fiți atenți ca ochii să nu intre în contact cu impuritățile.
Asigurați o aerisire suficientă.
INDICATIE: Temperatura ambientală este măsurată la nivelul aparatului de încărcare. Pentru o funcționare optimă, asigurați-vă că bateria prezintă aceeași temperatură ca mediul înconjurător.
- Punerea în funcțiune
- Conectarea
! INDICATIE:
Respectați întotdeauna prevederile producătorului vehiculului, resp. ale producătorului bateriei.
În cazul unei baterii montate permanent deconectați înainte de procesul de încărcare și conservare cablul de conexiune al polului minus (negru) al autovehiculului de la polul minus al bateriei. Polul minus al bateriei este de regulă conectat cu caroseria autovehiculului.
■ Deconectați apoi cablul de conexiune al polului plus (roșu) al autovehiculului de la polul plus al bateriei.
Abia apoi conectați clema de conexiune cu contact rapid a polului plus „+” (roșu) ^13 a încărcătorului baterie auto la polul plus „+” al bateriei.
Conectați clema de conexiune cu contact rapid a polului „-” (negru) 14 la polul „-” al bateriei. Conectați cablul de rețea 12 al încărcătorului de baterie 1 auto la priză. Dacă clemele de conexiune sunt conectate invers, simbolul de polaritate inversă se aprinde 2.
- Deconectare
■ Deconectați aparatul de la sursa de alimentare cu curent de rețea.
Desfaceti clema de conexiune cu contact rapid a polului „-” (negru) de la polul „-” al bateriei.
Desfaceți clema de conexiune cu contact rapid a polului „+” (roșu)
13 de la polul „+” al bateriei.
- Conectați cablul de conectare al polului plus al autovehiculului din nou la polul plus al bateriei.
- Conectați cablul de conexiune al polului minus al autovehiculului din nou la polul minus al bateriei.
- Standby / măsurarea tensiunii bateriei
După conectarea alimentării cu tensiune, aparatul se află în mod standby. Simbolul standby 3 se aprinde. Dacă clemele de conexiune sunt conectate pe afișajul LCD (afișaj tensiune 10) este indicată tensiunea bateriei. Segmentele afișajului de stare 9 sunt goale. Dacă tensiunea măsurată se situează sub 3,8 V resp. peste 15 V, bateria nu este încărcată. Pe afișaj apare pentru scurt timp mesajul de eroare „Err”. Aparatul trece în standby.
Dacă o baterie este măsurată în domeniul de tensiune 3,7–7,3 V, poate fi selectat numai programul 1.
- Baterii de 12 V
Dacă este identificată în domeniul critic de tensiune 7,3–10,5 V, aparatul verifică dacă este vorba despre o baterie de 6 V complet încărcată sau de o baterie de 12 V descărcată. Apăsați tasta de selectare program pentru alegerea unui program. Aparatul efectuează o măsurare de control timp de cca. 90 sec. Pe afișaj apare:
- Regenerare
Dacă după cca. 90 sec. identificarea se face între 7,5–10,5 V, este vorba despre o baterie de 12 V. Procesul de încărcare începe în regim cu impulsuri, pentru regenerare. Afisajul de tensiune 10 clipește. Când se ating 10,5 V aparatul trece în următoarele trepte de încărcare. Regenerarea este identică la toate programele de încărcare de 12 V.
- Selectarea programelor
! Indicatie:
Dacă este identificată o baterie în domeniul de tensiune 3,7–7,3 V, programele 2–3–4 nu pot fi selectate. Progresul încărcării are loc automat. În funcție de programul selectat, caracteristica de încărcare este monitorizată în ceea ce privește tensiunea, timpul și temperatura. Cu program de diagnoză, mod de regenerare și conservare.
Pentru încărcare bateriilor de 6 V cu o capacitate mai mică de 14 Ah: Apăsați tasta de selectare program 11 pentru alegerea programului 1. Simbolul 6V 7 este afişat pe LCD. În timpul procesului de încărcare afişajul de încărcare 8 clipește și indică progresul procesului de încărcare (1–4 bare). Dacă bateria este complet încărcată, afişajul de stare indică 9 4 bare. Clipirea se oprește iar aparatul comută automat în încărcarea de conservare.
Program 2 ©,©2 V", (14,4 V / 0,8 A)
Pentru încărcare bateriilor de 12 V cu o capacitate mai mică de 14 Ah: Apăsați tasta de selectare program 11 pentru alegerea programului 2. Simbolul 4 este afişat pe LCD. În timpul procesului de încărcare afişajul de încărcare 8 clipește și indică progresul procesului de încărcare (1–4 bare). Dacă bateria este complet încărcată, afişajul de stare indică 9 4 bare. Clipirea se oprește iar aparatul comută automat în încărcarea de conservare.
Pentru încărcare bateriilor de 12 V cu o capacitate de 14 Ah-120: Apăsați tasta de selectare program 11 pentru alegerea programului 3. Simbolul 5 este afişat pe LCD. În timpul procesului de încărcare afişajul de încărcare 8 este intermitent și indică progresul procesului de încărcare (1–4 bare). Dacă bateria este complet încărcată, afişajul de stare indică 9 4 bare. Clipirea se oprește iar aparatul comută automat în încărcarea de conservare.
Program 4 ✦12 V", (14,7 V / 5,0 A)
Pentru încărcarea bateriilor de 12 V cu o capacitate de 14 Ah–120 Ah în condiții de temperaturi scăzute sau pentru încărcarea bateriilor AGM: Apăsați tasta de selectare program 11 pentru alegerea programului 4.
! INDICATIE:
Acest program poate porni cu o ușoară temporizare. Simbolul ✦ 6 este afişat pe LCD. În timpul procesului de încărcare afişajul de încărcare 8 clipește și indică progresul procesului de încărcare (1–4 bare). Dacă bateria este complet încărcată, afişajul de stare indică 9 4 bare. Clipirea se oprește iar aparatul comută automat în încărcarea de conservare.
Conservare
Conform descrierii de la „Selectarea programelor”, aparatul dispune de o funcție automată de conservare. În funcție de scăderea tensiunii bateriei – prin autodescărcare – încărcătorul reacționează cu un curent de încărcare diferit. Bateria poate rămâne o perioadă mai îndelungată conectată la încărcător. Dacă tensiunea bateriei scade prea mult, începe un nou proces de încărcare.
În momentul apariție unei situații anormale, cum ar fi scurtcircuit, scădere critică a tensiunii în timpul procesului de încărcare, circuit electric deschis sau conectarea inversă a clemelor de conexiune, încărcătorul de baterie 1 se oprește. Sistemul electronic resetează imediat sistemul în poziția de bază, pentru evitarea deteriorării. Dacă aparatul devine prea fierbinte în timpul procesului de încărcare, puterea de ieșire este diminuată automat. Acest lucru protejează aparatul împotriva deteriorărilor.
- Întreținere și mentenanță
■ Scoateți întotdeauna cablul de rețea din priză înainte de a efectua lucrări la încărcătorul de baterie auto 1.
Aparatul nu necesită efectuarea lucrărilor de întreținere. Opriți aparatul. Curățați suprafața din metal și plastic a aparatului cu o lavetă uscață.
Nu folositi sub nicio formă diluanți sau alte substanțe agresive de curățare.
- Indicatii referitoare la mediul ambiant și specificații cu privire la reciclare
NU ARUNCAȚI SCULELE ELECTRICE ÎMPREUNĂ CU GUNOIUL MENAJER! RECUPERAREA MATERIEI PRIME ÎN LOCUL ELIMINĂRII DEȘEURILOR!
În conformitate cu Directiva europeană 2012/19/UE, aparatele electrice trebuie colectate separat și reciclate. Aparatele electrice și electronice care au devenit deșeuri, se numesc aparate vechi. Proprietarii aparatelor vechi au obligația de a le elimina separat de deșeurile municipale nesortate.
Proprietarii aparatelor vechi trebuie să scoată bateriile vechi și acumulatorii vechi care nu sunt incluși în aparatul vechi, precum și lămpile, înainte de predarea la un centru de colectare. Acest lucru nu se aplică dacă aparatele vechi sunt predate autorităților publice responsabile cu gestionarea deșeurilor și dacă sunt separate de alte aparate vechi, în scopul pregătirii pentru reutilizare. Dacă aveți îndoieli, vă rugăm să vă adresați profesioniștilor independenți. Proprietarii de aparate vechi din gospodării private, le pot preda la punctele de colectare ale autorităților publice responsabile cu gestionare deșeurilor sau la punctele de retur înființate de producători sau distribuitori, așa cum sunt definite în Legea privind aparatele electrice. Vom elimina gratuit dispozitivele defecte returnate. Puteți returna gratuit aparatul dvs. vechi și în filiala dvs. Lidl. În calitate de utilizator final, dvs. aveți responsabilitatea ștergerii datelor cu caracter personal din aparatele vechi ce trebuie eliminate.
Aparatul, accesoriiile și ambalajul trebuie depuse la un punct de reciclare.
Acest aparat este marcat în conformitate cu Directiva 2012/19/UE privind aparatele electrice și electronice vechi (deşeuri de echipamente electrice și electronice). Simbolul „coşului de gunoi tăiat” înseamnă că, în conformitate cu legea, aveți obligația de a colecta aceste aparate separat de deșeurile municipale nesortate. Se interzice eliminarea împreună cu gunoiul menajer. Bateriile cu conținut nociv sunt marcate cu simboluri suplimentare care indică interdicția eliminării la gunoiul menajer. Simbolurile chimice ale metalelor grele sunt următoarele: Cd = cadmiu, Hg = mercur, Pb = plumb.
Predați bateriile uzate la o unitate de reciclare din localitatea dumnea-voastră sau returnați-le comerciantului. Vă îndepliniți astfel obligațiile legale și aduceți o contribuție importantă la protejarea mediului înconjurător.
Respectați marcajul de pe diversele materiale de ambalare și separați-le separat, dacă este cazul. Materialele de ambalare sunt marcate cu abrevierile (a) și cifrele (b) cu următoarea semnifi cație: 1–7: plastic, 20–22: hârtie și carton, 80–98: materiale compozite.
- Declaratie de conformitate UE
Noi,
C. M. C. GmbH
declarăm pe propria răspundere că produsul
Încărcător baterie auto
Anul fabricatiei: 2022/51
IAN: 497453_2204
Model: ULGD 5.0 D2
Număr model: 2516
corespunde cerințelor esențiale de protecție prevăzute în directivele europene
Directiva privind joasa tensiune
2014/35/UE
Compatibilitate electromagnetică
2014/30/UE
Directiva RoHS
2011/65/UE + 2015/863/UE
şi modifi cările acestora.
Obiectul declarației descris mai sus îndeplinește prevederile Directivei 2011 / 65 / UE a Parlamentului European și a Consiliului din 08 iunie
2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice.
În vederea evaluării conformității au fost luate în considerare următoarele standarde armonizate:
EN 60335-2-29:2004/A11:2018 EN 60335-1:2012/A2:2019 EN 62233:2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2019 EN 61000-3-3:2013+A1:2019
- Asigurarea calității -
- Indicații cu privire la garanție și operațiunile de service
Garantia Creative Marketing & Consulting GmbH
Stimată clientă, stimate client,
pentru acest aparat primiți o garanție de 3 ani de la data achiziției. În cazul în care produsul de față prezintă defecțiuni, aveți drepturi legale față de vânzătorul produsului. Aceste drepturi legale nu sunt limitate de garanția noastră prezentată în continuare.
- Conditii de garantie
Perioada garanției începe de la data achiziției. Vă rugăm să păstrați cu grijă dovada achiziționării în original. Acesta reprezintă dovada achiziției. Dacă în decurs de 3 ani de la data achiziționării acestui produs se înregistrează un defect de material sau de fabricație, vă reparăm sau înlocuim gratuit produsul – la alegerea noastră. Această garanție presupune ca, în această perioadă de 3 ani, să ne predați aparatul defect și dovada achiziționării (bonul de casă) și să descrieți pe scurt, în scris, defectul, indicând momentul aparitiei acestuia.
Dacă defectul este acoperit de garanția noastră, veți primi produsul reparat sau unul nou. Nu se oferă un nou termen de garanție din momentul reparării sau înlocuirii produsului.
- Perioada de garanție și reclamații referitoare lacalitate
Perioada de garanție nu este prelungită de asigurare. Acest lucru este valabil și pentru componentele reparate sau înlocuite. Eventualele defectiuni și defecte existente în momentul cumpărării trebuie anunțate
imediat după despachetare. După expirarea perioadei de garanție, reparațiile necesare sunt realizate contra-cost.
- Domeniul de aplicare al garantiei
Aparatul a fost fabricat cu atenție, în conformitate cu directive de calitate stricte și a fost verificat temeinic înainte de livrare.
Garanția se aplică pentru defecte de material și de fabricație. Această garanție nu acoperă piesele componente ale produsului care prezintă urme normale de uzură și care sunt considerate piese de uzură, sau deteriorările la nivelul pieselor casante, de exemplu întrerupătoare, acumulatoare sau piese fabricate din sticlă. Garanția se anulează dacă produsul a fost deteriorat sau dacă a fost utilizat sau întreținut în mod necorespunzător. Pentru o utilizare corespunzătoare a produsului, trebuie respectate întocmai indicațiile incluse în instrucțiunile originale de utilizare. Trebuie evitate în mod obligatoriu scopurile de utilizare și acțiunile interzise sau împotriva cărora sunt specificate avertizări în instrucțiunile originale de utilizare.
Produsul este destinat numai pentru uz privat și nu pentru uz comercial. În caz de utilizare necorespunzătoare, supunere la șocuri și alte intervenții care se efectuează de un punct de service neautorizat de noi, garanția devine nulă.
- Procedura în caz de garantie
Pentru a asigura o prelucrare rapidă a problemei dumneavoastră, respectați următoarele instrucțiuni.
Pentru orice solicitare, vă rugăm să aveți la îndemână dovada achiziționării și numărul articolului (de exemplu IAN) ca dovadă de achiziție. Puteți găsi numărul de articol pe plăcuța de identificare, ștanțat, pe pagina de titlu a instrucțiunilor de utilizare (în partea din stânga jos) sau pe eticheta din partea de jos sau din spate. În cazul în care există deranjamente în funcționare sau alte deficiențe, vă rugăm să contactați mai întâi telefonic sau prin e-mail departamentul de service indicat în continuare. Un produs înregistrat ca fiind defect, împreună cu dovada achiziției (bonul de casă) și indicarea defectului, precum și a momentului apariției acestuia, poate fi trimis gratuit la adresa de service care v-a fost comunicată.
Timpul de nefuncționare din cauza lipsei de conformitate apărute în cadrul termenului de garanție prelungește termenul de garanție legală de conformitate și cel al garanției comerciale și curge, după caz, din momentul la care a fost adusă la cunoștința vânzătorului lipsa de conformitate a produsului sau din momentul prezentării produsului la vânzător/unitatea service până la aducerea produsului în stare de utilizare normală și, respectiv, al notificării în scris în vederea ridicării produsului sau predării effective a produsului către consumator.
Produsele de folosință îndelungată care înlocuiesc produsele defecte în cadrul termenului de garanție vor beneficia de un nou termen de garanție care curge de la data preschimbării produsului.
INDICATIE:
Pe www.lidl-service.com puteți descărca acest manual precum și multe alte manuale, clipuri video privind produsele și programe software.
Datele noastre de contact:
RO
Denumire: Technick Power KP
Adresă de internet: www.cmc-creative.de
E-mail: tech.power@t-online.de
Telefon: 0040 354738458
Sediu: Germania
IAN 497453\_2204
Vă rugăm să țineți cont de faptul că următoarea adresă nu este adresa departamentului de service. Contactați mai întâi punctul de service indicat mai sus.
Adresa:
C. M. C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
GERMANIA
Comandarea pieselor de schimb:
