| Тип продукт | Интелигентно зарядно устройство за автомобилен акумулатор |
| Марка | Ultimate Speed |
| Модел | ULGD 5.0 D2 |
| Входно напрежение | 220-240 V~ |
| Честота | 50 Hz |
| Входен ток | 0,8 A |
| Изходно напрежение | 6 V / 12 V (DC) |
| Макс. изходен ток | 0,8 A (програми 1 и 2) / 5,0 A (програми 3 и 4) |
| Работна температура | -20 °C до 50 °C |
| Степен на защита | IP65 (устойчив на прах и водни пръски) |
| Клас на защита | II (двойна изолация) |
| Съвместими типове батерии | Оловно-киселинни 6V (1,2-14 Ah) и 12V (1,2-120 Ah): WET, MF, AGM, GEL, Calcium. Не подходящ за литиево-йонни батерии. |
| Програми за зареждане | 4 програми: 1 (6V / 0,8 A), 2 (12V / 0,8 A), 3 (12V / 5,0 A), 4 (12V / 5,0 A - AGM/Зима) |
| Специални функции | Реанимация/десулфатация, автоматично поддържащо зареждане |
| Защити | Защита от обратна полярност, прегряване, късо съединение, искрообразуване |
| Дисплей | LCD екран с индикатор за зареждане (4 черти) и напрежение |
| Включени аксесоари | Зарядно устройство, клеми за свързване (червен/черен), инструкция за употреба |
| Гаранция | 3 години |
| Поддръжка | Почиствайте със суха кърпа; не използвайте разтворители |
| Безопасност | Двойна изолация, IP65, защита от искри |
| Производител | C.M.C. GmbH |
| Година на производство | 2022/51 |
| Артикулен номер (IAN) | 497453_2204 |
Често задавани въпроси - ULGD 5.0 D2 ULTIMATE SPEED
Въпроси на потребители за ULGD 5.0 D2 ULTIMATE SPEED
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Зарядно за батерии в PDF формат безплатно! Намерете ръководството си ULGD 5.0 D2 - ULTIMATE SPEED и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. ULGD 5.0 D2 на марката ULTIMATE SPEED.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ULGD 5.0 D2 ULTIMATE SPEED
Превод на оригиналното ръководство за експлоатация
DE AT CH
KFZ-BATTERIELADEGERÄT
Преди да прочетете, отворете страницата с фигурите и след това се запознайте с всички функции на уреда.
GR CY

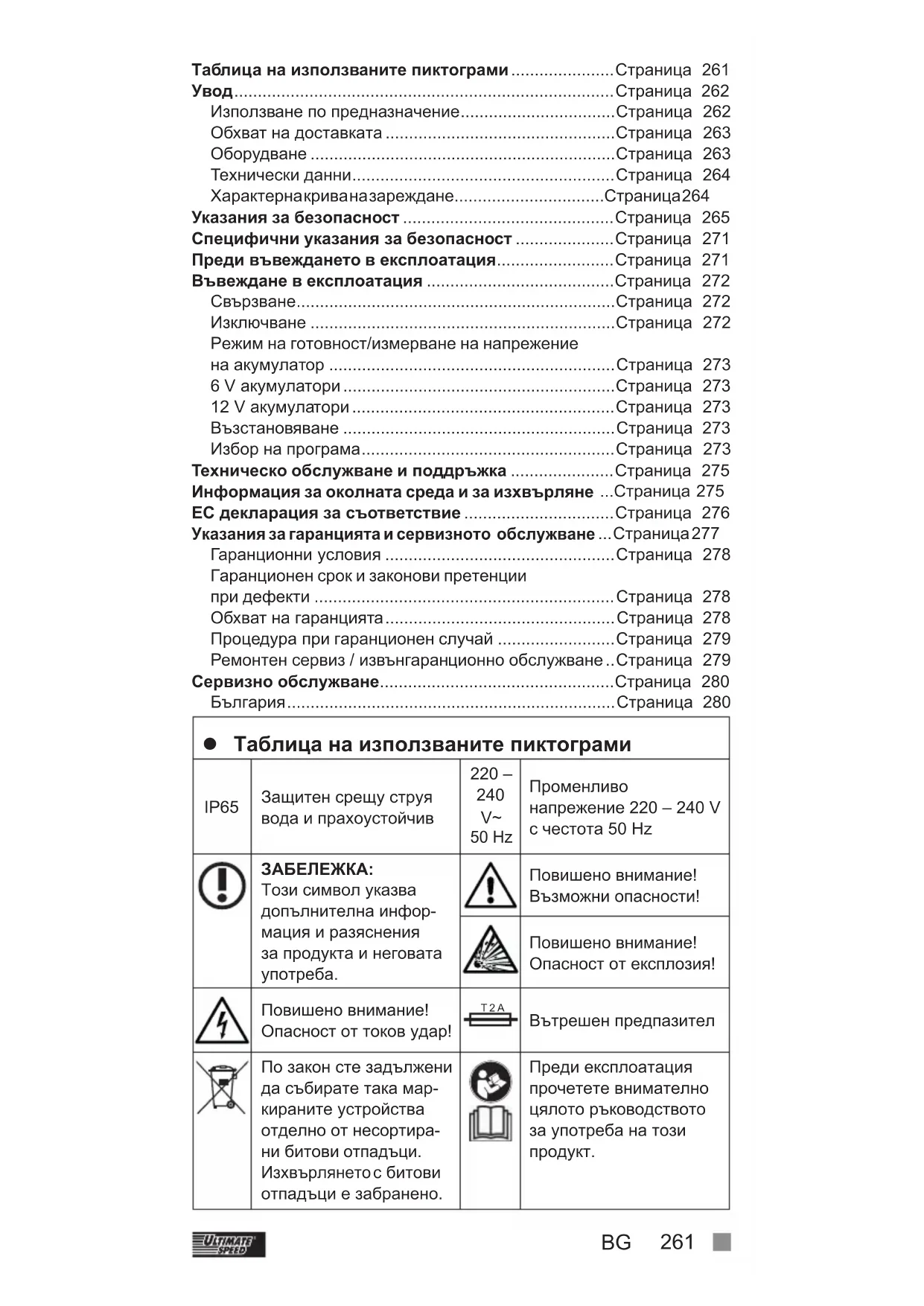

Таблица на използваните пиктограми ......Страница 261
Използване по предназначение......Страница 262
Обхват на доставката ...... Страница 263
Оборудване ......Страница 263
Технически данни......Страница 264
Характернакриваназареждане......Страница264
Указания за безопасност ......Страница 265
Специфични указания за безопасност ...... Страница 271
Преди въвеждането в експлоатация......Страница 271
Въвеждане в експлоатация ......Страница 272
Свързване......Страница 272
Изключване ......Страница 272
Режим на готовност/измерване на напрежение на акумулатор ......Страница 273
Възстановяване ......Страница 273
Избор на програма......Страница 273
Техническо обслужване и поддръжка ......Страница 275
Информация за околната среда и за изхвърляне ...Страница 275
ЕС декларация за съответствие ...... Страница 276
Указания за гаранцията и сервизното обслужване ... Страница 277
Гаранционни условия ......Страница 278
Обхват на гаранцията......Страница 278
Процедура при гаранционен случай ......Страница 279
Ремонтен сервис / извънгаранционно обслужване ..Страница 279
България......Страница 280
● Таблица на използваните пиктограми
| IP65 | Защитен срещу струявода и прахоустойчив | 220 – 240 V~ 50 Hz | Променливо напрежение 220 – 240 V с честота 50 Hz |
 | ЗАБЕЛЕЖКА:Този символ указвадопълнителна информация и разяснения за продукта и неговата употреба. |  | Повишено внимание!Възможни опасности! |
 | Повишено внимание!Опасност от експлозия! | ||
 | Повишено внимание!Опасност от токов удар! |  | Вътрешен предпазител |
 | По закон сте задължени да събирате така маркираните устройства отделно от несортира-ни битови отпадъци.Изхвърлянето с битови отпадъци е забранено.Да се използва само в закрити, проветриви помещения! |  | Преди експлоатация прочетете внимателно цялото ръководството за употреба на този продукт.Рециклиране на сурови-ни вместо изхвърляне на отпадъци! |
 | Материал на опаковката – друг картон |  | Изхвърлете опаковката и уреда съгласно екологичните изисквания! |
 | Подходящ за мотоциклети (програма 2) |  | Подходящ за леки автомобили (програма 3) |
 | Подходящ за зареждане на 12-волтови акумулатори |  | Подходящ за зареждане на 6-волтови акумулатори |
 | Постоянен ток |  | Произведено от рециклирани материали |
 | Режим 6 V (програма 1) К |  | защита II |
 | Предпазвайте електрическите съединения от дъжд! |  | Зимен AGM режим (програма 4) |
 | Не пушете! |  | Избягвайте пламъци и искри! |
 | Символ за неправилна полярност |  | Символ за режим на готовност |
УРЕД ЗА ЗАРЕЖДАНЕ НА АВТОМОБИЛНИ АКУМУЛАТОРИ ULGD 5.0 D2
• увод
Поздравления! Вие избрахте висококачествен продукт на нашата фирма. Запознайте се с продукта преди въвеждането му в експлоатация. За тази цел прочетете внимателно следното ръководство за употреба и указанията за безопасност.
- Използване по предназначение
Ultimate Speed ULGD 5.0 D2 представлява многостепенен уред за зареждане на автомобилни акумулатори, който е подходящ за зареждане и поддържане на заряда на 6 V (3 клетки) или 12 V (6 клетки) оловни акумулатори (необслужваеми акумулаторни батерии (MF), отворени) с електролитен разтвор (WET), с абсорбираща електролит вата (AGM), с гелообразен електролит (GEL) или калциеви акумулатори. Уредът не е подходящ за зареждане
на литиево-йонни акумулатори! Освен това може да регенерирате изтощени акумулатори (в зависимост от типа на акумулатора). Уредът за зареждане на автомобилни акумулатори разполага със защитна верига срещу образуване на искри и прегряване. Съхранявайте добре това ръководство. Предайте всички документи, когато предоставяте продукта на трети страни. Всяка употреба, различаваща се от използването по предназначение, е забранена и потенциално опасна. Щетите поради неспазване на ръководството или неправилна употреба не се покриват от гаранцията и не са отговорност на производителя. Уредът не е предназначен за търговска употреба и трябва да се използва само на закрито. При търговска употреба гаранцията е невалидна. Да се пуска в експлоатация само от инструктирани лица.
ЗАБЕЛЕЖКА:
С уреда за зареждане на автомобилни акумулатори не може да се зареждат електроавтомобили с вградени акумулатори.
ЗАБЕЛЕЖКА:
Не е възможно външно стартиране на 6- или 12-волтови акумула- тори.
- Обхват на доставката
1 уред за зареждане на автомобилни акумулатори
1 ръководство за употреба
- Оборудване
Вж. фигур. А, В:
Непосредствено след разопаковането винаги проверявайте дали всичко, посочено в обхвата на доставката, е налично, както и дали уредът за зареждане на автомобилни акумулатори функционира. Не използвайте уреда, ако е дефектен.
| 1 | Уред за зареждане на автомобилни акумулатори |
| 2 | Символ за неправилна полярност |
| 3 | Символ за режим на готовност |
| 4 | 12 V/0,8 A (програма 2) |
| 5 | 12 V/5,0 A (програма 3) |
| 6 | 12 V/5,0 A (програма 4) |
| 7 | 6V 6 V/0,8 A (програма 1) |
| 8 | Индикация за зареждането |
| 9 | Индикация за състоянието |
| 10 | Индикация за напрежението |
| 11 | Бутон за избор на програма >> |
| 12 | Захранващ кабел |
| 13 | Свързваща клема за положителния полюс (червена) |
| 14 | Свързваща клема за отрицателния полюс (черна) |
ЗАБЕЛЕЖКА:
Използваното в текста по-нататьк понятие „продукт“ или „ured“ се отнася за посочения в това ръководство за употреба уред за зареждане на автомобилни акумулатори.
- Технически данни
| Модел: ULGD 5.0 D2 | |
| Номинално напрежение: 220 | – 240 V~ 50 Hz |
| Номинален входящ ток: 0,8 A | |
| Номинално изходнопостоянно напрежение: | 6 V ——/12 V —— |
| Номинален изходенправ ток: | 0,8 A/5,0 A |
| Температура на околнатасреда: | от -20 °C до 50 °C |
| Степен на защита накорпуса: | IP 65 |
| Клас на защита: II (двойна изолация) | |
| Типове акумулатори: 6-волтов оловно-киселиненакумулатор, 1,2 Ah – 14 Ah12-волтов оловно-киселиненакумулатор, 1,2 Ah – 120 Ah |
- Характерна крива на зареждане
| 1 | Защита срещу неправилна полярност и диагностика |
| 2 | Възстановяване/десулфатизация |
| 3 | Старт на зареждане с голяма сила на тока |
| 4 | Зареждане до 80% |
| 5 | Зареждане с абсорбция до 100% |
| 6 | Поддържащо зареждане и преглед |
| 7 | Допълнително зареждане при необходимост |
В хода на по-нататьшното усъвършенстване на уреда могат да се извършат технически и визуални промени без предварително уведомяване. Затова всички размери, указания и данни в настоящото ръководство за експлоатация са без гаранция. С оглед на това не могат да се предявяват съдебни претенции въз основа на ръководството за експлоатация.
- Указания за безопасност
■ Зарядното устройство е пригодено само за работа на закрито!
ОПАСНОСТ!
Избягвайте рискове за живота и здравето поради неправилна употреба!
Не използвайте уреда с повреден кабел, захранващ кабел или щепсел. Повредените захранващи кабели означават опасност за живота поради токов удар.
■ При повреда захранващият кабел трябва да бъде поправян само от оторизиран и обучен персонал! При необходимост от ремонт се свържете със съответния сервис във Вашата страна!
При неподвижно монтиран в автомобила акумулатор трябва да се уверите, че автомобильът не работи! Изключете запалването и паркирайте превозното средство със задействана ръчна спирачка (например лек автомобил) или закрепено въже (например лодка)!
Изключете уреда за зареждане на автомобильни акумулатори от мрежата, преди да свалите свързващите клеми.
■ Първо съединете клемата, която не е свързана към каросерията.
■ Свържете другата клема към каросерията, далеч от акумулатора и бензинопровода.
- Едва след това свържете уреда за зареждане на автомобилни акумулатори към електрическата мрежа.
■ След зареждането изключете уреда за зареждане на автомобилни акумулатори от електрическата мрежа.
- Едва след това отстранете свързващата клема от каросерията. Накрая отстранете свързващата клема от акумулатора.
Хвашайте свързващите клеми за полюсите („−“ и „+“) само за изолираната им част!
Прокарайте извода към акумулатора и към контакта на електрическата мрежа така, че да е защитен от влага!
Изпълнявайте монтажа, техническата поддръжка и обслужването на уреда за зареждане на автомобилни акумулатори само при спряно подаване на електрически ток!
След приключване на процеса на зареждане и поддържане на заряда при постоянно свързан в автомобила акумулатор първо откачете свързващия кабел на отрицателния полюс (черен) на уреда за зареждане на автомобилни акумулатори от отрицателния полюс на акумулатора.
■ Не оставяйте деца без надзор с уреда за зареждане на автомобилни акумулатори!
■ Децата не могат да преценят възможните опасности при работа с електрически уреди. Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.
Пазете се от силно експлозивна реакция на гърмящ газ! При зареждане и поддържане на заряда газообразният водород може да излезе от акумулатора. Гърмящият газ е взривоопасна смес от газообразен водород и кислород. При контакт с открит огън (пламъци, жарава или искри) протича т. нар. оксиводородна реакция! Зареждането и поддържането на заряда трябва да става в защитено от атмосферните влияния помещение с добра вентилация. Уверете се, че при процес на зареждане и поддържане на заряда няма открити източници на светлина (пламъци, жарава или искри)!
Уверете се, че експлозивни и запалими вещества, като напр. бензин или раз-творители, не може да се запалят при използването на уреда за зареждане на автомобилни акумулатори!
■ ЕКСПЛОЗИВНИ ГАЗОВЕ!
Избягвайте пламъци и искри!
■ По време на зареждане осигурявайте достатъчна вентилация.
■ По време на зареждането поставете акумулатора върху добре вентилирана повърхност. В противен случай уредът може да се повреди.
Уверете се, че свързващият кабел за положителния полюс няма контакт с тръбопровод за гориво (напр. бензинопровод)!
Защитете очите и кожата си от химическо изгаряне с киселина (сярна киселина) при контакт с акумулатора!
- Използвайте устойчиви на киселина предпазни очила, облекло и ръкавици! Ако очите или кожата вязат в контакт
със сярна киселина, изплакнете обилно засегнатите места с чиста течаща вода и незабавно потърсете лекарска помощ!
Избягвайте електрически къси съединения при свързването на уреда за зареждане на автомобилни акумулатори към акумулатора. Свързвайте кабела за отрицателния полюс само към отрицателния полюс на акумулатора, респективно към каросерията. Свързвайте кабела за положителния полюс само към положителния полюс на акумулатора!
■ Преди свързването към електрическата мрежа се уверете, че електрическото захранване е 230 V\~ 50 Hz и разполага с предпазител 16 А и защитен прекъсвач (диференциалнотокова защита)! В противен случай уредът може да се повреди.
■ Не поставяйте уреда за зареждане на автомобилни акумулатори близо до огън, източници на топлина и продължително температурно въздействие над 50 °C! При високи температури изходната мощност на уреда за зареждане на автомобилни акумулатори спада автоматично.
- Използвайте уреда за зареждане на автомобильни акумулатори само с доставените оригинални части!
■ Не покривайте с никакви предмети уреда за зареждане на автомобилни акумулатори! В противен случай уредът може да се повреди.
■ Защитете повърхностите на електрически контакт на акумулатора от късо съединение!
- Използвайте уреда за зареждане на автомобильни акумулатори само за зареждане и поддържане на заряд на неповредени 6 V/12 V оловни акумулатори (с електролитен разтвор или гел)! В противен случай са възможни материални щети.
■ Не използвайте уреда за зареждане на автомобилни акумулатори за зареждане и поддържане на заряда на акумулатори,
които не могат да се презареждат. В противен случай са възможни материални щети.
■ Не използвайте уреда за зареждане на автомобилни акумулатори за зареждане и поддържане на заряда на повредени или замръзнали акумулатори! В противен случай са възможни материални щети.
■ Преди свързването на уреда за зареждане на автомобилни акумулатори се информирайте за техническата поддръжка на акумулатора от неговото оригинално ръководство за експлоатация! В противен случай съществува опасност от нара-няване и/или възникване на повреда на уреда.
■ Преди свързването на уреда за зареждане на автомобилни акумулатори към акумулатор, който е постоянно свързан в автомобиля, се информирайте за спазването на електрическата безопасност и техническата поддръжка от оригиналното ръко-водство за експлоатация на автомобиля! В противен случай съществува опасност от нараняване и/или възникване на материални щети.
- Когато не използвате уреда за зареждане на автомобилни акумулатори, го изключете от електрическото захранване! Обърнете внимание, че режимът на готовност (Standby) също консумира ток.
■ Винаги работе внимателно и следете това, което правите. Задължително подхождайте разумно и не въвеждайте в експлоатация уреда за зареждане на автомобилни акумулатори, ако не сте концентрирани или не се чувствате добре.
Безопасност на лица:
■ Този уред може да се използва от деца на възраст над 8 години и от лица с намалени физически, сетивни или умствени способности или с липса на опит и познания, ако са наблюдавани или са били
инструктирани за безопасната употреба на уреда и разбират произтичащите от това опасности. Не позволявайте на деца да играят с уреда. Почистването и поддръжката от страна на потребителя не трябва да се извършват от деца без наблюдение.
■ Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.
- Дръжте уреда далеч от хора – преди всичко от деца – и от домашни животни.
■ В работната зона потребителят носи отговорност пред трети лица за щети, причинени при използването на уреда.
■ Не оставяйте уреда да зарежда без наблюдение.
■ Съхранявайте уреда на сухо място и извън обсега на деца.
Така ще избегнете повреди по уреда и евентуално произтичащи от това наранявания на хора:
Работа с уреда:
■ Преди въвеждане в експлоатация проверете уреда за повреди и го използвайте само ако е в изправно състояние.
■ Щепсельт и свързващите клеми не бива да се мокрят. Не излагайте уреда на дъжд или влага. Не допускайте да влиза в контакт с вода и не го потопявайте във вода. Съществува опасност от токов удар!
■ Не оставяйте уреда в автомобиля при високи външни температури. Това може да причини непоправими повреди по уреда.
■ Не използвайте уреда в близост до запалими течности или газове. При неспазване на указанията съществува опасност от пожар или експлозия!
- Изключвайте уреда и изваждайте щепсела от контакта:
- ако не използвате уреда;
- ако оставяте уреда без надзор;
- ако извършвате дейности по почистване;
- ако захранващият кабел е повреден.
- Използвайте само принадлежности, които са доставени и препоръчани от производителя.
■ Не демонтирайте и не извършвайте промени по уреда за зареждане на автомобильни акумулатори. Този уред може да бъде поправян само от сервизен техник.
■ Не излагайте уреда на топлина.
ВИШЕНО ВНИМАНИЕ: Така ще избегнете злополуки и наранявания от токов удар:
■ Не носете уреда за кабела. Не използвайте кабела, за да издърпвате щепсела от контакта. Пазете кабела от топлина, масло и остри ръбове.
■ При повреда на кабела незабавно извадете щепсела от контакта.
● Специфични указания за безопасност
■ Лекото повишаване на температурата при зареждане не е признак за неизправност, а е напълно нормално.
■ Не излагайте уреда за зареждане на автомобильни акумулатори 1 на влага, високи температури и огън.
■ Съхранявайте уреда за зареждане на автомобилни акумулатори 1 на сухо място и го предпазвайте от влага и корозия.
■ По време на употребата внимавайте уредът за зареждане на автомобилни акумулатори 1 да не пада.
- Преди въвеждането в експлоатация
Извадете всички части от опаковката и проверете дали уредът или отделни части са повредени. Ако това е така, не използвайте уреда. Обърнете се към производителя на посочения адрес за обслужване. Отстранете защитните фолиа и други транспортни опаковки. Проверете дали доставката е пълна.
Задължително изключете щепсела от контакта, преди да извършвате някакви дейности по уреда за зареждане на автомобилни акумулатори 1.
■ Преди свързването на уреда за зареждане прочетете ръководството за употреба на акумулатора.
Освен това трябва да се спазват предписанията на производителя на автомобиля при постоянно свързан в автомобила акумулатор. Обезопасете автомобиля, изключете подаването на контакт.
- Почистете полюсите на акумулатора. Внимавайте очите Ви да не попаднат в контакт със замърсяванията.
Погрижете се да има достатъчно вентилация.
ЗАБЕЛЕЖКА: Температурата на средата се измерва в уреда за зареждане. С цел оптимално функциониране се уверете, че акумулаторът има същата температура като средата.
- Въвеждане в експлоатация
• Свързване
ЗАБЕЛЕЖКА:
Спазвайте предписанията на производителя на автомобиля или на производителя на акумулатора.
■ Преди процеса на зареждане и поддържане на заряда, при постоянно свързан в превозното средство акумулатор, първо откачете свързващия кабел на отрицателния полюс (черен) на превозното средство от отрицателния полюс на акумулатора. По принцип отрицателният полюс на акумулатора е вързан с каросерията на превозното средство.
■ След това откачете свързващия кабел на положителния полюс (червен) на превозното средство от положителния полюс на акумулатора.
Едва след това свържете клемата за бърз контакт за „+“ полюс (червена) 13 на уреда за зареждане на автомобилни акумулатори към „+“ полюс на акумулатора.
Свържете клемата за бърз контакт за полюс „—“ (черна)към полюс „—“ на акумулатора. Свържете захранващия кабел ^12 на уреда за зареждане на автомобилни акумулатори ^1 към контакта. При обратно свързване на изходните клеми свети символът за неправилна полярност ^2 .
- Изключване
Изключете уреда от електрическата мрежа.
Свалете клемата за бърз контакт за полюс „—“ (черна) от полюс „—“ на акумулатора.
Свалете клемата за бърз контакт за полюс „+“ (червена) от полюс „+“ на акумулатора.
Свързвайте кабела за положителния полюс на превозното средство само към положителния полюс на акумулатора.
Свързвайте кабела за отрицателния полюс на превозното средство само към отрицателния полюс на акумулатора.
- Режим на готовност/измерване на напрежение на акумулатор
След свързване към електрическо захранване уредът е в режим на готовност. Символ за режим на готовност ^3 светва. При съединени свързващи клеми напрежението на акумулатора се изобразява на LCD дисплея (индикация за напрежението ^10 ). Сегментите на индикацията за състоянието ^9 са празни. Ако измереното напрежение е под 3,8 V или над 15 V, акумулаторът не се зарежда. За кратко на дисплея се появява съобщението за грешка „Err“. Уредът преминава в режим на готовност.
Ако за акумулатор бъде измерено критично напрежение в диапазона 7,3 – 10,5 V, уредът проверява дали е свързан напълно зареден 6 V акумулатор, или изтощен 12 V акумулатор. Натиснете бутона за избор на програма 11, за да изберете програма. Уредът извършва контролно измерване за ок. 90 сек. На дисплея се изобразява:
• Възстановяване
Ако след 90 сек се засичат между 7,5 – 10,5 V, е разпознат 12 V акумулатор. Процесът на зареждане започва в импуlsen режим за възстановяване. Индикацията за напрежението 10 мига. Ако бъдат достигнати 10,5 V, уредът включва другите етапи на зареждане. Възстановяването е идентично при всички програми за зареждане за 12 V.
- Избор на програма
Забележка:
Ако бъде разпознат акумулатор в диапазона 3,7 – 7,3 V, не може да се избират програмите 2 – 3 – 4. Процесът на зареждане протича автоматично. В зависимост от избраната програма характерната крива на зареждане се следи според напрежение, време и температура. С програма за диагностика, режим за възстановяване и поддържане на заряд.
| Програма макс. (V) макс. (A) | |||
| 1 |  | 7,3 V 0,8 A | |
| 2 |  | 14,4 V 0,8 A | |
| 3 |  | 14,4 V 5,0 A | |
| 4 |  | 14,7 V 5,0 A | |
Програма 1 6V, „6 V“, (7,3 V/0,8 A)
За зареждане на 6 V акумулатори с капацитет, по-нисък от 14 Ah: Натиснете бутона за избор на програма 11, за да изберете програма 1. На течнокристалния дисплей се изобразява символът 6V 7. По време на процеса на зареждане индикацията за зареждане 8 мига и изобразява напредъка на процеса на зареждане (1 – 4 черти). Когато акумулаторът е напълно зареден, индикацията за състояние показва 9 4 черти. Мигането спира и уредът автоматично преминава в поддържане на заряд.
Програма 2 ,12 V“, (14,4 V/0,8 A)
За зареждане на 12 V акумулатори с капацитет, по-нисък от 14 Ah: Натиснете бутона за избор на програма 11, за да изберете програма 2. На течнокристалния дисплей се изобразява символът 4. По време на процеса на зареждане индикацията за зареждане 8 мига и изобразява напредъка на процеса на зареждане (1 – 4 черти). Когато акумулаторът е напълно зареден, индикацията за състояние показва 9 4 черти. Мигането спира и уредът автоматично преминава в поддържане на заряд.
Програма 3 ,,,42 V“, (14,4 V/5,0 A)
За зареждане на 12 V акумулатори с капацитет, по-нисък от 14 – 120 Ah:
Натиснете бутона за избор на програма 11, за да изберете програма 3. На течнокристалния дисплей се изобразява символът 5. По време на процеса на зареждане индикацията за зареждане 8 мига и изобразява напредъка на процеса на зареждане (1 – 4 черти). Когато акумулаторът е напълно зареден, индикацията за състояние показва 9 4 черти. Мигането спира и уредът автоматично преминава в поддържане на заряд.
Програма 4 „12 V“, (14,7 V/5,0 A)
За зареждане на 12 V акумулатори с капацитет 14 – 120 Ah при студени условия или за зареждане на AGM акумулатори (с абсорбираща електролит вата):
Натиснете бутона за избор на програма 11, за да изберете програма 4.
ЗАБЕЛЕЖКА:
При необходимост тази програма стартира с малко забавяне. На течнокристалния дисплей се изобразява символът ✦ 6. По време на процеса на зареждане индикацията за зареждане 8 мига и изобразява напредъка на процеса на зареждане (1 – 4 черти). Когато акумулаторът е напълно зареден, индикацията за състояние показва 9 4 черти. Мигането спира и уредът автоматично преминава в поддържане на заряд.
Поддържане на заряд
Както е описано в „Избор на програма“, уредът разполага с автоматично поддържане на заряд. В зависимост от спада на напрежение на акумулатора – вследствие на самостоятелно разреждане – уредът за зареждане реагира с различен ток на зареждане. Акумулаторът може да остане свързан към уреда за зареждане за продължително време. Ако напрежението на акумулатора падне твърде много, започва нов процес на зареждане.
Функция за защита на уреда
Ако възникне необичайна ситуация, като късо съединение, критичен спад на напрежението по време на процеса на зареждане, отворена верига или обратно свързване на изходните клеми, уредът за зареждане на акумулатори 1 се изключва. Електрониката веднага връща системата в основно положение, за да се избегнат щети. Ако по време на процеса на зареждане уредът се загрее прекалено, изходната мощност автоматично се намалява. Това предпазва уреда от повреда.
- Техническо обслужване и поддръжка
Винаги изключвайте захранващия кабел от контакта, преди да извършвате дейности по уреда за зареждане на автомобилни акумулатори 1.
Уредът не се нуждае от техническа поддръжка. Изключете уреда. Почистете металлите и пластмасовите повърхности на уреда със суха кърпа.
В никакъв случай не използвайте разтворители или други агресивни почистващи средства.
- Информация за околната среда и за изхвърляне
НЕ ИЗХВЪРЛЯЙТЕ ЕЛЕКТРИЧЕСКИ УСТРОЙСТВА С БИТОВИТЕ ОТПАДЪЦИ! РЕЦИКЛИРАНЕ НА СУРОВИНИ ВМЕСТО ИЗХВЪРЛЯНЕ НА ОТПАДЪЦИ!
Съгласно Директива 2012/19/EC използваното електрическо и електронно оборудване трябва да се събира разделно и да се предава за съобразено с екологичните норми рециклиране. Електрическото и електронното оборудване, което е станало отпадък, се нарича отпадъчно оборудване. Притежателите на отпадъчно оборудване са длъжни да го събират отделно от несортираните битови отпадъци.
Преди притежателите на отпадъчно оборудване да го предадат в пункта за събиране, трябва да отделят невградени в него стари батерии и акумулатори, както и лампи. Това не важи, когато отпадъчното оборудване е предадено на обществени органи за изхвърляне на отпадъци и там е отделено от другото отпадъчно оборудване с цел подготовка за повторна употреба. Ако не сте сигурни, моля, консултирайте се с независими специалисти. Притежателите на отпадъчно оборудване от частни домакинства могат да го предадат в пунктовете за събиране на обществените органи за извозване на отпадъци или в събирателните пунктове, създадени от производители или дистрибутори по смисъла на Закона за електрическото и електронното оборудване (ElektroG). Ние безплатно ще унищожим Вашите дефектни върнати устройства. Можете също така да върнете отпадъчно оборудване безплатно в магазина на Lidl. Вие като краен потребител носите отговорност за изтриването на личните данни от предвидените за изхвърляне стари устройства.
Уредът, принадлежностите и опаковката трябва да се предават за екологично рециклиране.
Този уред е етикетиран в съответствие с Директива 2012/19/EC относно отпадъците от електрическо и електронно оборудване (ОЕЕО). Символът „зачеркната кофа за боклук“ означава, че по закон сте задължени да събирате тези устройства отделно от несортираните битови отпадъци. Изхвърлянето с битови отпадъци е забранено. Съдържащите вредни вещества батерии са обозначени с посочените отстрани символи, които указват забра- ната за изхвърлянето им с битови отпадъци. Обозначенията за вредните тежки метали са: Cd = кадмий, Hg = живак, Pb = олово.
Предайте използваните акумулатори в пункт за събиране във Вашия град или община или обратно на търговеца. По този начин изпълнявате законовите си задължения и допринасяте за опазването на околната среда.
Спазвайте обозначението върху различните опаковъчни материали и при нужда ги сортирайте разделно. Опаковъчните материали са маркирани със съкращения (a) и цифри (b) със следното значение: 1 – 7: пластмаси, 20 – 22: хартия и картон, 80 – 98: композитни/многослойни материали.
- EC декларация за съответствие
Ние,
C. M. C. GmbH,
Отговорен за документацията:
декларираме на собствена отговорност, че продуктът
Уред за зареждане на автомобилни акумулатори
изпълнява основните изисквания за защита, залегнали в европейските директиви
Директива за ниското напрежение
2014/35/EC
Директива относно електромагнитната съвместимост 2014/30/EC
Директива относно ограничението за употребата на определени опасни вещества в електрическото и електронното оборудване
2011/65/EC + 2015/863/EC
Предметът на декларацията, описан по-горе, съответства на разпоредбите на Директива 2011/65/EC на Европейския парламент и на Съвета от 8 юни 2011 г. относно ограничението за употребата на определени опасни вещества в електрическото и електронното оборудване.
За оценката на съответствието са приложени следните хармонизирани стандарти:
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
St. Ingbert, 01.06.2022 r.
- Указания за гаранцията и сервисното обслужване
Гаранция на Creative Marketing & Consulting GmbH
Уважаеми клиенти,
за този уред получавате 3 години гаранция от датата на покупката.
В случай на несъответствие на продукта с договора за продажба
Вие имате законно право да предявите рекламация пред продавача на продукта при условията и в сроковете, определени в чл.112–115* от Закона за защита на потребителите. Вашите права, произтичащи от посочените разпоредби, не се ограничават от нашата подолу представена търговска гаранция и независимо от нея продавачът на продукта отговаря за липсата на съответствие на потребителската стока с договора за продажба съгласно Закона за защита на потребителите.
• Гаранционни условия
Гаранционният срок започва да тече от датата на покупката. Пазете добре оригиналната касова бележка. Този документ е необходим като доказателство за покупката. Ако в рамките на три години от датата на закупуване на този продукт се появи дефект на материала или производствен дефект, продуктът ще бъде безплатно ремонтиран или заменен – по наш избор. Гаранцията предполага в рамките на тригодишния гаранционен срок да се представят дефектният уред и касовата бележка (касовият бон) и писмено да се обясни в какво се състои дефектът и кога е възникнал. Ако дефектът е покрит от нашата гаранция, Вие ще получите обратно ремонтирания или нов продукт. С ремонта или смяната на продукта не започва да тече нов гаранционен срок.
Гаранционната услуга не удължава гаранционния срок. Това важи също и за сменените и ремонтирани части. За евентуално наличните повреди и дефекти още при покупката трябва да се съобщи веднага след разопаковането. Евентуалните ремонти след изтичане на гаранционния срок са срещу заплащане.
- Обхват на гарантията
Уредът е произведен грижливо според строгите изисквания за качество и добросъвестно изпитан преди доставка. Гаранцията важи за дефекти на материала или производствени дефекти. Гаранцията не обхваща частите на продукта, които подлежат на нормално износване, поради което могат да бъдат разглеждани като бързо износващи се части (например филтри или приставки) или повредите на чупливи части (например прекъсвачи, батерии или такива произведени от стъкло). Гаранцията отпада, ако уредът е повреден поради неправилно използване или в резултат на неосъществяване на техническа поддръжка. За правилната употреба на продукта трябва точно да се спазват всички указания в упътването за обслужване. Предназначение и действия, които не се препоръчват от упътването за експлоатация или за които то предупреждава, трябва задължително да се избягват. Продуктът е предназначен само за частна, а не за стопанска употреба.
При злоупотреба и неправилно третиране, употреба на сила и при интервенции, които не са извършени от клона на нашия оторизиран сервис, гаранцията отпада.
● Процедура при гаранционен случай
За да се гарантира бърза обработка на Вашия случай, следвайте следните указания:
За всички запитвания подгответе касовата бележка и идентификационния номер (IAN 497453_2204) като доказателство за покупката.
■ Вземете артикулния номер от фабричната табелка.
- При възникване на функционални или други дефекти първо се свържете по телефона или чрез имейл с долупосочения сервизен отдел. След това ще получите допълнителна информация за уреждането на Вашата рекламация.
След съгласуване с нашия сервис можете да изпратите дефектния продукт на посочения Ви адрес на сервиса безплатно за Вас, като приложите касовата бележка (касовия бон) и посочите в какво се състои дефектът и кога е възникнал. За да се избегнат проблеми с приемането и допълнителни разходи, задължително използвайте само адреса, който Ви е посочен. Осигурете изпращането да не е като експресен товар или като друг специален товар. Изпратете уреда заедно с всички принадлежности, доставени при покупката, и осигурете достатъчно сигурна транспортна опаковка.
- Ремонтен сервис / извънгаранционно обслужване
Ремонти извън гаранцията можете да възложите на клона на нашия сервис срещу заплащане. Той с удоволствие ще Ви направи предварителна калкулация. Можем да обработваме само уреди, които са достатъчно опаковани и изпратени с платени транспортни разходи.
Внимание: Изпратете Вашия уред на клона на нашия сервис почистен и с указание за дефекта.
Уредите, изпратени с неплатени транспортни разходи – с наложен платеж, като експресен или друг специален товар – не се приемат.
Ние ще извършим безплатно изхвърлянето на изпратените от Вас дефектни уреди.
ЗАБЕЛЕЖКА:
На www.lidl-service.com можете да изтеглите това и много други ръководства, видеоклипове за продукти и софтуер.
Моля, обърнете внимание, че следващият адрес не е адрес на сервиса.
Първо се свържете с горепосочения сервисен център.
Адрес:
C. M. C. GmbH
Katharina - Loth - Str. 15
DE-66386 St. Ingbert
ГЕРМАНИЯ
Поръчка на резервни части:
(1) При несъответствие на потребителската стока с договора за продажба потребителят има паво да предяви рекламация, като поиска от продавача да приведе стоката в съответствие с договора за продажба. В този случай потребителят може да избира между извършване на ремонт на стоката или замяната й с нова, освен ако това е невъзможно или избраният от него начин за обезщетение е непропорционален в сравнение с другия.
(2) Смята се, че даден начин за обезщетяване на потребителя е непропорционален, ако неговото използване налага разходи на продавача, които в сравнение с другия начин на обезщетяване са неразумни, като се вземат предвид:
- стойността на потребителската стока, ако нямаше липса на несъответствие;
- значимостта на несъответствието;
- възможността да се предложи на потребителя друг начин на обезщетяване, който не е свързан със значителни неудобства за него.
Чл. 113.
(1) Когато потребителската стока не съответства на договора за продажба, продавачът е длъжен да я приведе в съответствие с договора за продажба.
(2) Привеждането на потребителската стока в съответствие с договора за продажба трябва да се извърши в рамките на един месец, считано от предявяването на рекламацията от потребителя.
(3) След изтичането на срока по ал. 2 потребителят има право да развали договора и да му бъде възстановена заплатената сума или да иска намаляване на цената на потребителската стока съгласно чл. 114.
(4) Привеждането на потребителската стока в съответствие с договора за продажба е безплатно за потребителя. Той не дължи разходи за експедиране на потребителската стока или за материали и труд, свързани с ремонта й, и не трябва да понася значителни неудобства.
(5) Потребителят може да иска и обезщетение за претърпените вследствие на несъответствието вреди.
Чл. 114.
(1) При несъответствие на потребителската стока с договора за продажба и когато потребителят не е удовлетворен от решаването на рекламацията по чл. 113, той има право на избор между една от следните възможности:
-
разваляне на договора и възстановяване на заплатената от него сума;
-
намаляване на цената.
(2) Потребителят не може да претендира за възстановяване на заплатената сума или за намаляване цената на стоката, когато търговецът се съгласи да бъде извършена замяна на потребителската стока с нова или да се поправи стоката в рамките на един месец от предявяване на рекламацията от потребителя.
(3) Търговецът е длъжен да удовлетвори искане за разваляне на договора и да възстанови заплатената от потребителя сума, когато след като е удовлетворил три рекламации на потребителя чрез извършване на ремонт на една и съща стока, в рамките на срока на гаранцията по чл. 115, е налице следваща поява на несъответствие на стоката с договора за продажба.
(4) (Предишна ал. 3 - ДВ, бр. 61 от 2014 г., в сила от 25.07.2014 г.) Потребителят не може да претендира за разваляне на договора, ако несъответствието на потребителската стока с договора е незначително.
Чл. 115.
(1) Потребителят може да упражни правото си по този раздел в срок до две години, считано от доставянето на потребителската стока.
(2) Срокът по ал. 1 спира да тече през времето, необходимо за поправката или замяната на потребителската стока или за постигане на споразумение между продавача и потребителя за решаване на спора.
(3) Упражняването на правото на потребителя по ал. 1 не е обвързано с никакъв друг срок за предявяване на иск, различен от срока по ал. 1.
Актуалност на информацията ·
