| Vrsta izdelka | Pametni polnilnik avtomobilskih akumulatorjev |
| Znamka | Ultimate Speed |
| Model | ULGD 5.0 D2 |
| Vhodna napetost | 220-240 V~ |
| Frekvenca | 50 Hz |
| Vhodni tok | 0,8 A |
| Izhodna napetost | 6 V / 12 V (DC) |
| Maksimalni izhodni tok | 0,8 A (programa 1 in 2) / 5,0 A (programa 3 in 4) |
| Delovna temperatura | -20 °C do 50 °C |
| Stopnja zaščite | IP65 (zaščiteno pred prahom in vodnimi curki) |
| Razred zaščite | II (dvojna izolacija) |
| Združljive vrste akumulatorjev | Svinčeno-kislinski 6V (1,2-14 Ah) in 12V (1,2-120 Ah): WET, MF, AGM, GEL, Calcium. Ni primerno za litij-ionske akumulatorje. |
| Programi polnjenja | 4 programi: 1 (6V / 0,8 A), 2 (12V / 0,8 A), 3 (12V / 5,0 A), 4 (12V / 5,0 A - AGM/Zima) |
| Posebne funkcije | Reanimacija/desulfatacija, samodejno vzdrževalno polnjenje |
| Zaščite | Zaščita pred obratno polarnostjo, pregrevanjem, kratkim stikom, iskrenjem |
| Zaslon | LC-zaslon z indikatorjem napolnjenosti (4 palice) in napetostjo |
| Priloženi dodatki | Polnilnik, sponke za priklop (rdeča/črna), navodila za uporabo |
| Garancija | 3 leta |
| Vzdrževanje | Čistite s suho krpo; ne uporabljajte topil |
| Varnost | Dvojna izolacija, IP65, zaščita pred iskrenjem |
| Proizvajalec | C.M.C. GmbH |
| Leto izdelave | 2022/51 |
| Številka artikla (IAN) | 497453_2204 |
Pogosto zastavljena vprašanja - ULGD 5.0 D2 ULTIMATE SPEED
Vprašanja uporabnikov o ULGD 5.0 D2 ULTIMATE SPEED
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Polnilec baterij v formatu PDF brezplačno! Poiščite svoja navodila ULGD 5.0 D2 - ULTIMATE SPEED in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. ULGD 5.0 D2 znamke ULTIMATE SPEED.
NAVODILA ZA UPORABO ULGD 5.0 D2 ULTIMATE SPEED
Prevod originalnega navodila za uporabo
RO
ÎNCĂRCĂTOR BATERIE AUTO
Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.
HR
Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim funkcijama uređaja.
RO
Tehnični podatki....Stran 211
Grafični prikaz polnjenja.... Stran 211
Varnostni napotki....Stran 211
Posebna varnostna navodila....Stran 217
Pred zagonom....Stran 217
Uporaba....Stran 218
Priključitev ....Stran 218
Odklop Stran 218
Stanje pripravljenosti/merjenje napetosti akumulatorja......Stran 218
6-voltni akumulatorji....Stran 218
12-voltni akumulatorji....Stran 219
Navodila za varovanje okolja in odstranjevanje
Garancijska doba in zakonski odškodninski zahtevki ...... Stran 223
Obseg garancije ....Stran 223
Ravnanje v garancijskem primeru ....Stran 223
Garancijski list .... Stran 225
- Tabela uporabljenih piktogramov
| IP65 | Zaščiteno proti vodnim curkom in zatesnjeno proti prahu | 220–240V~50Hz | Izmenična napetost220–240 V s frekvenco50 Hz |
 | NAPOTEK:ta simbol označuje dodatne informacije in pojasnila glede izdelka in njegove uporabe. |  | Previdno!Možne nevarnosti! |
 | Previdno!Nevarnost eksplozije! | ||
 | Previdno! Nevarnost električnega udara! |  | Notranja varovalka |
 | Tako označene naprave ste po zakonu dolžni zbirati ločeno od nerazvrščenih komunalnih odpadkov. Odlaganje prek gospodinjskih odpadkov je prepovedano. |  | Pred uporabo pozorno in v celoti preberite navodila za uporabo tega izdelka. |
 | Samo za uporabo v zaprtih, prezračenih prostorih! | Reciklirajmo surovine namesto odlaganja odpadkov! | |
 | Embalažni material – Preostala lepenka |   | Embalažo in napravo odstranite na okolju prijazen način! |
 | Primerno za motorna kolesa (Program 2) |  | Primerno za osebna vozila (Program 3) |
 | Primerno za polnjenje 12-voltnih akumulatorjev |  | Primerno za polnjenje 6-voltnih akumulatorjev |
 | Enosmerni tok |  | Izdelano iz recikliranega materiala |
 | Način 6 V (Program 1) Razi |  ščite II | |
 | Električne priključke zaščitite pred dežjem! |  | Način zima – AGM (Program 4) |
 | Kajenje ni dovoljeno! |  | Preprečite nastajanje plamenov in isker! |
 | Simbol napačne polarnosti |  | Simbol stanja pripravljenosti |
Polnilnik za akumulatorje motornih vozil ULGD 5.0 D2
• Uvod
Čestitamo! Odločili ste se za kakovosten izdelek. Pred prvo uporabo se seznanite z izdelkom. Pozorno preberite naslednja navodila za uporabo in varnostne napotke.
ZAGOTOVITE, DA OTROCI NIMAJO DOSTOPA DO IZDELKA!
- Namenska uporaba
Polnilnik Ultimate Speed ULGD 5.0 D2 je večstopenjski polnilnik za akumulatorje motornih vozil, namenjen polnjenju in vzdrževalnemu polnjenju 6-voltnih (3 celice) ali 12-voltnih (6 celic) svinčevih akumulatorjev (baterije brez vzdrževanja (MF), odprte) z elektrolitno raztopino (WET), s podlogami za vpijanje elektrolitov (AGM), z elektrolitom v obliki gela (GEL) ali kalcijevih akumulatorjev. Naprava ni primerna za polnjenje litij-ionskih akumulatorjev! Poleg tega z izdelkom lahko tudi regenerirate izpraznjene akumulatorje (odvisno od tipa akumulatorja). Polnilnik za akumulatorje motornih vozil je opremljen s stikalom za zaščito pred iskrenjem in pregrevanjem. Dobro shranite ta navodila za uporabo. Ko izdelek posredujete tretjim osebam, jim predajte tudi vso dokumentacijo. Vsaka uporaba, ki odstopa od namenske uporabe, je prepovedana in potencialno nevarna. Škode, ki nastopi kot posledica neupoštevanja navodil ali zlorabe, garancija ne krije, proizvajalec pa zanjo ni odgovoren. Naprava ni namenjena komercialni rabi, temveč le
interni uporabi. Pri komercialni uporabi garancija ne velja. Zagnati jo smejo samo poučene osebe.
NAPOTEK:
S polnilnikom za akumulatorje motornih vozil ni mogoče polniti akumulatorjev električnih vozil.
NAPOTEK:
Zunanji zagon 6- ali 12-voltnih akumulatorjev ni mogoč.
- Obseg dobave
1 polnilnik za akumulatorje motornih vozil 1 navodila za uporabo
• Oprema
Glejte sliki A in B:
V nadalijnjem besedilu se pojem »izdelek« ali »naprava« nanaša na polnilnik za akumulatorje motornih vozil, opisan v teh navodilih za uporabo.

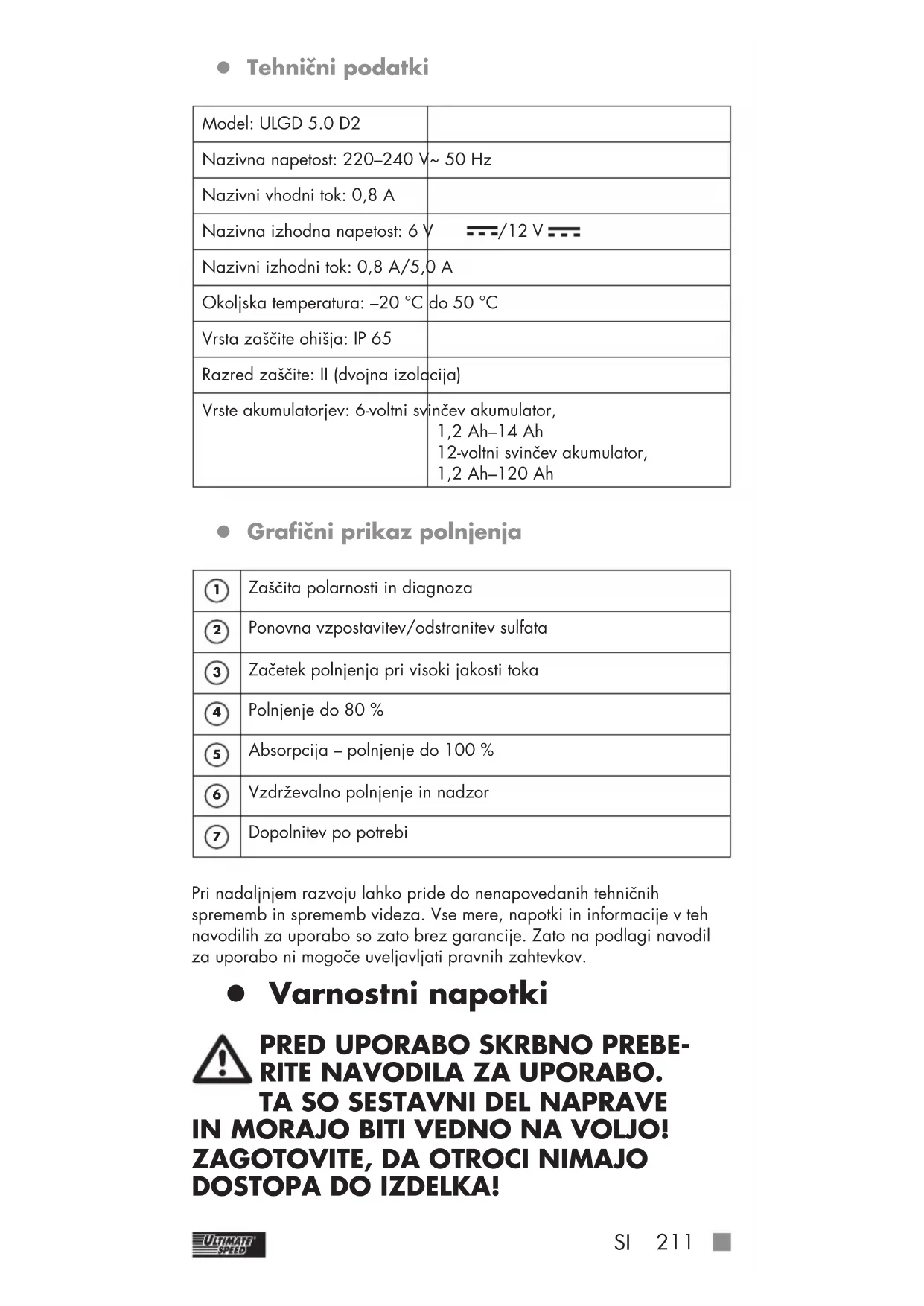

- Tehnični podatki
| Model: ULGD 5.0 D2 | |
| Nazivna napetost: 220–240 V~ 50 Hz | |
| Nazivni vhodni tok: 0,8 A | |
| Nazivna izhodna napetost: 6 V | ---/12 V --- |
| Nazivni izhodni tok: 0,8 A/5,0 A | |
| Okoljska temperatura: -20 °C | do 50 °C |
| Vrsta zaščite ohišja: IP 65 | |
| Razred zaščite: II (dvojna izolacija) | |
| Vrste akumulatorjev: 6-voltni svinčev akumulator,1,2 Ah–14 Ah12-voltni svinčev akumulator,1,2 Ah–120 Ah | |
- Grafični prikaz polnjenja
| 1 | Zaščita polarnosti in diagnoza |
| 2 | Ponovna vzpostavitev/odstranitev sulfata |
| 3 | Začetek polnjenja pri visoki jakosti toka |
| 4 | Polnjenje do 80 % |
| 5 | Absorpcija – polnjenje do 100 % |
| 6 | Vzdrževalno polnjenje in nadzor |
| 7 | Dopolnitev po potrebi |
Pri nadaljnjem razvoju lahko pride do nenapovedanih tehničnih sprememb in sprememb videza. Vse mere, napotki in informacije v teh navodilih za uporabo so zato brez garancije. Zato na podlagi navodil za uporabo ni mogoče uveljavljati pravnih zahtevkov.
- Varnostni napotki
PRED UPORABO SKRBNO PREBE- RITE NAVODILA ZA UPORABO.
TA SO SESTAVNI DEL NAPRAVE IN MORAJO BITI VEDNO NA VOLJO! ZAGOTOVITE, DA OTROCI NIMAJO DOSTOPA DO IZDELKA!
■ Polnilnik je primeren samo za uporabo v notranjih prostorih!
NEVÄRNOST!
Preprečite nevarnost za življenje in poskrbite za zaščito pred poškodbami zaradi nepravilne uporabe!
PREVIDNO!
Naprava ne sme delovati s poškodovanim kablom, omrežnim kablom ali vtičem. Poškodovani omrežni kabli so življenjsko nevarni zaradi možnosti električnega udara.
- Če je omrežni kabel poškodovan, popravilo naročite samo pri pooblaščenem in ustrezno usposobljenem strokovnjaku! Če potrebujete popravilo, se obrnite na servis, ki je pristojen za vašo državo!
NEVARNOST ELEKTRIČNEGA UDARA!
Če je akumulator pritrjen na vozilo, se pre-pričajte, da motor vozila ne teče! Izklopite vžig in vozilo prestavite v parkirni položaj, z zategnjeno ročno zavoro (npr. pri osebnih vozilih) ali s pletenico (npr. boot)!
NEVARNOST ELEKTRIČNEGA UDARA!
Preden odstranite priključni sponki, polnilnik za akumulatorje motornih vozil odklopite iz omrežja.
Najprej priklopite priključno sponko, ki ni priklopljena na karoserijo.
■ Nato drugo priključno sponko priklopite na karoserijo ločeno od akumulatorja in nape-ljaye za bencin.
■ Šele nato priključite polnilnik za akumulatorje motornih vozil na električno omrežje.
■ Po polnjenju odklopite polnilnik za akumulatorje motornih vozil iz električnega omrežja.
■ Sele nato odstranite priključno sponko s karo-serije. Nato odstranite še priključno sponko za akumulatorja.
NEVARNOST ELEKTRIČNEGA UDARA!
Priključni sponki polov (»–« in »+«) prijemajte izključno v izoliranem območju!
NEVARNOST ELEKTRIČNEGA UDARA!
Priključitev na akumulator in na vtičnico za električni tok izvedite popolnoma zaščiteno pred vlago!
NEVARNOST ELEKTRIČNEGA UDARA!
Montažo, popravila in vzdrževanje polnilnika za akumulatorje motornih vozil izvajajte samo v stanju brez električne napetosti!
NEVARNOST ELEKTRIČNEGA UDARA!
Po končanem postopku polnjenja in vzdrževalnega polnjenja akumulatorja, ki je stalno priključen na vozilo, najprej odklopite priključni kabel pola minus polnilnika za akumulatorje motornih vozil s pola minus akumulatorja.
■ Malčkov in otrok ne puščajte v bližini polnilnika za akumulatorje motornih vozil brez nadzora!
- Otroci še ne znajo oceniti morebitnih nevarnosti pri ravnanju z električnimi napravami. Otroke je treba nadzorovati in zagotoviti, da se z napravo ne igrajo.
NEVARNOST EKSPLOZIJE!
Zaščitite se pred eksplozijsko reakcijo! Med polnjenjem in vzdrževalnim polnjenjem akumulatorja lahko uhaja plinski vodik. Eksplozivni plin je eksplozivna mešanica plinskega vodika in kisika. Pri stiku z odprtim ognjem (plameni, žerjavica ali iskre) pride do tako imenovane plinske eksplozije! Polnjenje in praznjenje akumulatorja naj poteka v dobro prezračevanem prostoru, zaščitenem pred vremenskimi vplivi. Prepričajte se, da med polnjenjem in praznjenjem ni prisoten odprt ogenj (plameni, žerjavica ali iskre)!
■ NEVARNOST EKSPLOZIJE IN POŽARA!
Prepričajte se, ali se eksplozivne in gorljive snovi, npr. bencin ali topila, pri uporabi polnilnika za akumulatorje motornih vozil ne morejo vneti!
EKSPLOZIVNI PLINI!
Preprečite nastajanje plamenov in isker!
■ Poskrbite za dobro prezračevanje med polnjenjem.
■ Med polnjenjem postavite akumulator na dobro prezračevano površino. V nasprotnem primeru lahko poškodujete napravo.
NEVARNOST EKSPLOZIJE!
Prepričajte se, da priključni kabel pola plus ni v stiku z dovodom goriva (npr. bencina)!
■ NEVARNOST RAZJED!
Ob stiku z akumulatorjem zaščitite oči in kožo pred razjedami zaradi stika s kislino (žveplova kislina)!
■ Uporabljajte proti kislini odporna zaščitna očala, oblačila in rokavice! Če oči ali koža pridejo v stik z žveplovo kislino, prizadeto mesto sperite z obilico tekoče čiste vode in nemudoma obiščite zdravnika!
- Pri priključitvi polnilnika za akumulatorje motornih vozil na akumulator preprečite kratek stik. Priključite priključni kabel za minus pol izključno na minus pol akumulatorja oziroma karoserijo. Priključite priključni kabel za plus pol izključno na plus pol akumulatorja!
- Pred priključitvijo na električno omrežje se prepričajte, da je omrežni tok v skladu s predpisi 230 V\~ 50 Hz in da sta nameščena ustrezna varovalka 16 A ter stikalo FI (za zaščito pred napačnim tokom)! V nasprotnem primeru lahko poškodujete napravo.
Polnilnika za akumulatorje motornih vozil ne postavljajte v bližino ognja, vročine in dlje časa prisotnih visokih temperatur nad 50 °C! Pri višjih temperaturah se izhodna moč polnilnika za akumulatorje motornih vozil zniža samodejno.
■ Polnilnik za akumulatorje motornih vozil uporabljajte izključno z dobavljenimi original-nimi deli!
■ Polnilnika akumulatorjev motornih vozil ne prekrivajte s predmeti! V nasprotnem primeru lahko poškodujete napravo.
■ Električne kontaktne površine akumulatorja zaščitite pred kratkim stikom!
■ Polnilnik za akumulatorje motornih vozil uporabljajte izključno za polnjenje in vzdrževalno polnjenje nepoškodovanih 6-/12-voltnih svinčevih akumulatorjev (z elektrolitno raztopino ali gelom)! V nasprotnem primeru lahko pride do stvarne škode.
■ Polnilnika za akumulatorje motornih vozil ne uporabljajte za polnjenje ali vzdrževalno polnjenje akumulatorjev brez možnosti ponovnega polnjenja. V nasprotnem primeru lahko pride do stvarne škode.
Polnilnika za akumulatorje motornih vozil ne uporabljajte za polnjenje in vzdrževalno polnjenje poškodovanega ali zamrznjenega akumulatorja! V nasprotnem primeru lahko pride do stvarne škode.
■ Pred priključitvijo polnilnika akumulatorjev se pozanimajte o vzdrževanju akumulatorja v njegovih navodilih za uporabo! V nasprotnem primeru obstaja nevarnost telesnih poškodb in/ali poškodb naprave.
■ Pred priključitvijo polnilnika za akumulatorje motornih vozil na akumulator, ki je stalno priključen na vozilo, se pozanimajte o upoštevanju električne varnosti in vzdrževanju v originalnih navodilih za uporabo vozila! V nasprotnem primeru obstaja nevarnost telęsnih poškodb in/ali stvarne škode.
- Če polnilnika za akumulatorje motornih vozil ne uporabljate, ga iz okoljskih razlogov odklopite iz električnega omrežja! Pomislite, da naprave porabljajo električni tok tudi v stanju pripravljenosti.
■ Bodite vselej previdni in vedno pazite, kaj počnete. Vselej ravnajte preudarno in polnilnika za akumulatorje motornih vozil ne zaganjajte, če niste osredotočeni ali se ne počutite dobro.
Varnost oseb:
■ Otroci, stari 8 let ali več, in osebe z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi oz. s pomanjkanjem izkušenj
ter znanja smejo to napravo uporabljati le, će so pod nadzorom ali pa podučeni o varnem ravnanju z napravo in z njo povezanih tve-ganjih. Otroci se z napravo ne smejo igrati. Otroci naprave ne smejo čistiti ali opravljati vzdrževalnih opravil, će niso pod nadzorom.
■ Otroke je treba nadzorovati in zagotoviti, da se z napravo ne igrajo.
- Napravo hranite proč od ljudi – zlasti otrok – in hišnih ljubljenčkov.
■ V delovnem območju je uporabnik odgovoren tretjim osebam za škodo, povzročeno zaradi uporabe naprave.
■ Naprave ne puščajte brez nadzora.
■ Napravo hranite na suhem in zunaj dosega otrok.
Tako boste preprečili poškodbe naprave in morebitne posledične telesne poškodbe:
Delo z napravo:
■ Pred uporabo preverite, ali je naprava poškodovana in jo uporabljajte le v brezhibnem stanju.
- Omrežni priključek in priključni sponki se ne smeta zmočiti. Naprave ne izpostavljajte dežju ali vlažnemu vremenu. Ne dovolite, da pride v stik z vodo, in je ne potapljajte v vodo. Obstaja nevarnost električnega udara!
■ Naprave ne puščajte v avtomobilu pri visokih zunanjih temperaturah. Naprava se lahko nepopravljivo poškoduje.
■ Naprave ne uporabljajte v bližini vnetljivih tekočin ali plinov. V nasprotnem primeru obstaja nevarnost požara ali eksplozije!
■ Izklopite napravo in izvlecite omrežni vtič iz vtičnice:
- če naprave ne uporabljate;
- če naprava ni pod nadzorom;
- med čiščenjem;
- ko je poškodovan priključni kabel.
■ Uporabljajte izključno dodatno opremo, ki jo je dobavil in priporočil proizvajalec.
EVIDNO: Tako se izognete nesrečam in poškodbam zaradi električnega udara:
Električna varnost:
■ Naprave ne prenašajte za kabel. Ne uporabljajte kabla za vlečenje vtiča iz vtičnice.
Kabel zaščitite pred vročino, oljem in ostrimi robovi.
- Če je kabel poškodovan, takoj izvlecite vtič iz vtičnice.
- Posebna varnostna navodila
■ Rahlo povišana temperatura med polnjenjem ni okvara, to je nekaj običajnega.
■ Polnilnik za akumulatorje motornih vozl hranite proč od vlage, visokih temperatur in ognja.
■ Polnilnik za akumulatorje motornih vozil hranite na suhem mestu in ga zaščitite pred vlago ter korozijo.
■ Pazite, da polnilnik za akumulatorje motornih vozil 1 med uporabo ne pade na tla.
- Pred zagonom
Vzemite vse dele iz embalaže in se prepričajte, da naprava ter njeni deli niso poškodovani. V nasprotnem primeru polnilnika ne uporabljajte. Obrnite se na proizvajalca na navedenem servisnem naslovu. Odstranite vse zaščitne folije in drugo transportno embalažo. Preverite, ali je obseg dobave popoln.
■ Preden začnete izvajati dela na polnilniku za akumulatorje motornih vozil, vedno izvlecite omrežni vtič iz 1 vtičnice.
■ Pred priključitvijo polnilnika upoštevajte navodila za uporabo akumulatorja.
Če je akumulator v vozilu trajno priključen, je poleg tega treba upoštevati tudi določila proizvajalca vozila. Vozilo zavarujte in izklopite kontakt.
- Očistite pola akumulatorja. Pri tem pazite, da vaše oči ne pridejo v stik z umazanijo.
■ Poskrbite za ustrezno zračenje.
NAPOTEK: temperatura okolice se meri v polnilniku. Zato se prepričajte, ali akumulator izkazuje enako temperaturo, kot je okoliška.
- Uporaba
- Priključitev
NAPOTEK:
Vselej upoštevajte predpise proizvajalca vozila in proizvajalca akumulatorja.
Pred polnjenjem in ohranjanjem napolnjenosti akumulatorja, ki je stalno priključen na vozilo, najprej ločite priključni kabel za pol minus (črn) vozila od pola minus akumulatorja. Pol minus akumulatorja se praviloma poveže s karoserijo vozila.
Nato ločite priključni kabel za plus pol (rdeč) vozila od plus pola akumulatorja.
Nato najprej priklopite pol »+« (rdeče) hitrokontaktne priključne sponke 13 polnilnika za akumulatorje motornih vozil na pol »+« akumulatorja.
Priklopite pol »–« (črne) hitrokontaktne priključne sponke na pol »–« akumulatorja. Priključite omrežni kabel ^12 polnilnika za akumulatorje motornih vozil ^1 v vtičnico. Če so izhodne sponke priključene v obratni smeri, zasveti simbol napačne polarnosti. ^2 .
- Odklop
■ Odklopite napravo z električnega omrežja.
- Odstranite pol »–« (črne) hitrokontaktne priključne sporke s pola »–« akumulatorja.
- Odstranite pol »+« (rdeče) hitrokontaktne priključne sponke s pola »+« akumulatorja.
- Priklopite priključni kabel za plus pol vozila na plus pol akumulatorja.
- Priklopite priključni kabel za minus pol vozila na minus pol akumulatorja.
- Stanje pripravljenosti/merjenje napetosti akumulatorja
Po priključitvi na električno omrežje je naprava v stanju pripravljenosti. Simbol stanja pripravljenosti 3 zasveti. Ko sta sponki priključeni, se napetost akumulatorja prikaže na zaslonu LC (prikaz napetosti 10). Segmenti prikaza stanja 9 so prazni. Če znaša izmerjena napetost manj od 3,8 V ali več od 15 V, se akumulator ne polni. Na zaslonu se na kratko pojavi oznaka napake »Err«. Naprava preklopi na stanje pripravljenosti.
Če meritev poteka v območju napetosti akumulatorja 3,7–7,3 V, je na voljo le Program 1.
• 12-voltni akumulatorji
Če je prepoznan akumulator v območju kritične napetosti 7,3–10,5 V, naprava preveri, ali gre za v celoti napolnjen 6-voltni ali izpraznjen 12-voltni akumulator. Pritisnite tipko za izbiro programov ^[11] , da izberete ustrezni program. Naprava naslednjih 90 sekund izvaja kontrolno merjenje. Na zaslonu se prikaže:
• Oživljanje
Če je po 90 sekundah prepoznana napetost med 7,5–10,5 V, gre za 12-voltni akumulator. Postopek polnjenja steče v impulznem načinu do oživitve. Prikaz napetosti 10 utripa. Čim znaša dosežena napetost 10,5 V, naprava preklopi na naslednje stopnje polnjenja. Oživljanje je enako za vse programe polnjenja 12 V.
- Izbira programov
Napotek:
Če je prepoznan akumulator v območju napetosti 3,7–7,3 V, programov 2–3–4 ni mogoče izbrati. Postopek polnjenja steče samodejno. Glede na izbrani program grafični prikaz polnjenja spremlja napetost, čas in temperaturo. S programom diagnoze, načinom oživljanja in vzdrževalnim polnjenjem.
| Program največ (V) največ (A) | |||
| 1 |  | 7,3 V 0,8 A | |
| 2 |  | 14,4 V 0,8 A | |
| 3 |  | 14,4 V 5,0 A | |
| 4 |  | 14,7 V 5,0 A | |
Program 1 6V, »6 V«, (7,3 V/0,8 A)
Primerno za polnjenje 6-voltnih akumulatorjev s kapaciteto pod 14 Ah: Pritisnite tipko za izbiro programov 11 , da izberete Program 1. Simbol 6V 7 se prikaže na zaslonu LC. Med polnjenjem prikaz polnjenja 8 utripa in kaže napredovanje polnjenja (1–4 stolpci). Ko je akumulator napolnjen, pokaže prikaz stanja 9 4 stolpce. Utripanje preneha in naprava samodejno preklopi na vzdrževalno polnjenje.
Program 2 ©2 V«, (14,4 V/0,8 A)
Primerno za polnjenje 12-voltnih akumulatorjev s kapaciteto pod 14 Ah: Pritisnite tipko za izbiro programov ^[1] , da izberete Program 2. Simbol ^[2] se prikaže na zaslonu LC. Med polnjenjem prikaz polnjenja ^[3] utripa in kaže napredovanje polnjenja (1–4 stolpci). Ko je akumulator napolnjen, pokaže prikaz stanja ^[9] 4 stolpce. Utripanje preneha in naprava samodejno preklopi na vzdrževalno polnjenje.
Program 3 2 V«, (14,4 V/5,0 A)
Primerno za polnjenje 12-voltnih akumulatorjev s kapaciteto med 14 in 120 Ah:
Pritisnite tipko za izbiro programov 11, da izberete Program 3. Simbol 5 se prikaže na zaslonu LC. Med polnjenjem prikaz polnjenja 8 utripa in kaže napredovanje polnjenja (1–4 stolpci). Ko je akumulator napolnjen, pokaže prikaz stanja 9 4 stolpce. Utripanje preneha in naprava samodejno preklopi na vzdrževalno polnjenje.
Program 4 »12 V«, (14,7 V/5,0 A)
Primerno za polnjenje 12-voltnih akumulatorjev s kapaciteto med 14 in 120 Ah v hladnih razmerah ali za polnjenje akumulatorjev AGM: Pritisnite tipko za izbiro programov 11, da izberete Program 4.
NAPOTEK:
Ta program steče po potrebi s krajšim časovnim zamikom. Simbol *6 se prikaže na zaslonu LC. Med polnjenjem prikaz polnjenja 8 utripa in kaže napredovanje polnjenja (1–4 stolpci). Ko je akumulator napolnjen, pokaže prikaz stanja 9 4 stolpce. Utripanje preneha in naprava samodejno preklopi na vzdrževalno polnjenje.
Vzdrževalno polnjenje
Kot je opisano v razdelku »Izbira programov«, zagotavlja naprava samodejno vzdrževalno polnjenje. V odvisnosti od padca napetosti akumulatorja reagira polnilnik z različnimi polnilnimi tokovi. Akumulator lahko ostane priključen na polnilnik tudi dlje časa. Če napetost baterije preveč pade, se začne nov postopek polnjenja.
Funkcija zaščite naprave
Čim nastopijo drugačne okoliščine, kot so kratki stik, kritični padec napetosti med polnjenjem, odprt krog ali obratna povezava izhodnih sponk, se polnilnik akumulatorja 1 izklopi. Da prepreči poškodbe, elektronika sistem takoj preklopi v osnovni položaj. Če se naprava med polnjenjem čezmerno segreje, se izhodna moč samodejno zmanjša. To napravo ščiti pred poškodbami.
- Popravila in vzdrževanje
■ Preden začnete izvajati dela 12 polnilniku za akumulatorje motornih vozil, vedno izvlecite vtič 1 iz vtičnice omrežja.
Naprava ne potrebuje vzdrževanja. Izklopite napravo. Kovinske in plastične površine naprave obrišite s suho krpo.
Nikakor ne uporabljajte topil ali drugih agresivnih čistil.
- Navodila za varovanje okolja in odstranjevanjemedodpadke
ELEKTRIČNEGA ORODJA NE ZAVRZITE MED GOSPO-DINJSKE ODPADKE! RECIKLIRAJMO SUROVINE NAMESTO ODLAGANJA ODPADKOV!
Po evropski direktivi 2012/19/EU je treba rabljene električne naprave zbirati ločeno in reciklirati na okolju prijazen način. Električna in elektronska oprema, ki je postala odpadek, se imenuje odpadna oprema.
Lastniki odpadne opreme so jo dolžni zbirati ločeno od nerazvrščenih komunalnih odpadkov.
Lastniki odpadne opreme morajo pred oddajo na zbirnem mestu ločiti stare baterije in akumulatorje, ki jih odpadna oprema ne obdaja, ter svetilke. To ne velja, će se odpadna oprema odda javnim organom za ravnanje z odpadki in se tam loči od druge odpadne opreme, da se pripravi za ponovno uporabo. Če niste prepričani, se obrnite na neodvisne strokovnjake. Lastniki odpadne opreme iz zasebnih gospodinjstev jo lahko oddajo na zbirnih mestih javnih organov za ravnanje z odpadki ali na zbirnih mestih, ki jih vzpostavijo proizvajalci ali distributerji v smislu zakona o električni energiji. Vaše okvarjene naprave, ki jih pošljete, bomo brezplačno odstranili. Odpadno opremo lahko tudi brezplačno vrnete v svojo poslovalnico Lidl. Kot končni uporabnik ste odgovorni za izbris osebnih podatkov na odpadni opremi, ki jo je treba odstraniti.
Ta naprava je označena v skladu z Direktivo o odpadni električni in elektronski opremi (WEEE) 2012/19/EU. Simbol »prečrtanega smetnjaka« pomeni, da ste zakonsko dolžni te naprave zbirati ločeno od nerazvrščenih komunalnih odpadkov. Odlaganje prek gospodinjskih odpadkov je prepovedano. Baterije, ki vsebujejo škodljive snovi, so označene s spodaj prikazanimi simboli, ki pomenijo, da niso primerne za odlaganje med gospodinjske odpadke. Oznake za težke kovine so: Cd = kadmij, Hg = živo srebro, Pb = svinec.
Stare baterije odnesite na odlagališče takšnih odpadkov v vašem kraju ali jih vrnite trgovcu. S tem boste izpolnili zakonske dolžnosti in pomembno prispevali k varovanju okolja.
Upoštevajte oznako na različnih embalažah in jih po potrebi odložite ločeno. Embalaža je označena s kraticami (a) in številkami (b), ki imajo naslednji pomen: 1–7: umetne snovi, 20–22: papir in karton, 80–98: kompozitni materiali.
- Izjava o skladnosti EU
Mi,
C. M. C. GmbH
Polnilnik za akumulatorje motornih vozil
Leto izdelave: 2022/51
IAN: 497453_2204
Model: ULGD 5.0 D2
Številka modela: 2516
izpolnjuje bistvene varnostne zahteve, ki so navedene v evropskih direktivah
Direktiva o nizki napetosti
2014/35/EU
Elektromagnetna združljivost
2014/30/EU
Direktiva RoHS
2011/65/EU + 2015/863/EU
in njihovih spremembah.
Zgoraj opisani predmet izjave izpolnjuje predpise Direktive
2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011
o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi.
Ocena skladnosti je bila opravljena na podlagi spodaj naštetih usklajenih standardov:
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
St. Ingbert, 1. 6. 2022
Če naša garancija krije napako, boste prejeli popravljen ali nov izdelek. S popravilom ali zamenjavo izdelka ne začne teči nova garancijska doba.
- Garancijska doba in zakonski odškodninski zahtevki
Garancijska doba se zaradi garancije ne podaljša. To velja tudi za zamenjane in popravljene dele. Morebitno škodo in pomanjkljivosti je treba sporočiti že ob nakupu, takoj po odstranitvi embalaže. Po preteku garancijskega roka je treba popravila plačati.
- Obseg garancije
Naprava je bila skrbno izdelana v skladu s strogimi smernicami kakovosti in odgovorno preverjena pred dobavo.
Garancijska storitev velja za napake na materialu ali v izdelavi. Ta garancija ne velja za dele izdelka, ki so izpostavljeni običajni obrabi in jih je zato mogoče obravnavati kot obrabne dele, ali za poškodbe lomljivih delov, npr. stikal, baterij ali delov iz stekla. Ta garancija zapade, će je izdelek poškodovan in ni pravilno uporabljen ali vzdrževan.
Za pravilno uporabo izdelka je treba natančno upoštevati le navedbe v originalnih navodilih za uporabo. Namenom uporabe in ravnanjem, ki jih v navodilih za uporabo odsvetujemo ali pred njimi svarimo, se je treba obvezno izogibati.
Izdelek je namenjen zgolj za zasebno in ne za poslovno uporabo. V primeru zlorabe ali nepravilnega ravnanja, uporabe sile in posegov, ki jih ne opravil naš pooblaščeni servis, garancija preneha.
• Ravnanje v garancijskem primeru
Da lahko zagotovimo hitro obravnavo vaše zadeve, prosimo, da upoštevate napotke v nadaljevanju:
Za vse poizvedbe imejte za dokazilo o nakupu pripravljen račun in številko izdelka (npr. IAN). Številka izdelka je navedena na tipski tablici,
gravuri, naslovnici navodil (spodaj levo) ali na nalepki na hrbtni ali spodnji strani. Če pride do nepravilnega delovanja ali drugih poškodb, po telefonu ali e-pošti najprej stopite v stik s spodaj navedenim servisom. Izdelek, za katerega je ugotovljeno, da je okvarjen, lahko brezplačno pošljete na naslov servisa, pri čemer dodajte račun (dokazilo o nakupu) ter navedite pomanikljivost in kdaj je nastopila.
NAPOTEK:
ta in številne druge priročnike, video posnetke izdelkov in programsko opremo lahko prenesete s spletnega mesta www.lidl-service.com.
Stik z nami:
SI
Ime: C.M.C. Creative Marketing & Consulting GmbH
Servis in informacije
Media-Impeks d.o.o
Spletna stran: www.cmc-creative.de
E-pošta: service.si@cmc-creative.de
Telefon: 00386 2 796 3511
Sedež: Nemčija
IAN 497453\_2204
Upoštevajte, da spodnji naslov ni naslov servisa. Najprej stopite v stik z zgoraj navedenim servisom.
Naslov:
C. M. C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
NEMČIJA
Naročanje rezervnih delov:
| Garancijski list | |
| Polnilnik za akumulatorje motornih vozil ULGD 5.0 D2 | 497453_2204 |
| C. M. C. GmbHKatharina-Loth-Str. 15,66386 St. Ingbert, Nemčija | Pooblaščeni serviser:Servisna telefonska številka:00386 (0) 80 28 60 |
| 1. S tem garancijskim listom »C. M. C. GmbH, Katharina-Loth-Str. 15, 66386 St. Ingbert, Nemčija« jamčimo,da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.2. Garancija je veljavna na ozemlju Republike Slovenije.3. Garancijski rok za proizvod je 3 leta od dneva izročitve blaga. Datum izročitve blaga je razviden iz računa.4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalče-ve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, će se ni držal priloženih navodil za sestavo in uporabo izdelka ali će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.8. Jamčimo servisiranje in rezervne dele za minimalno dobo, ki je zahtevana s strani zakonodaje.9. Obrabni deli oz. potrošni material so izvzeti iz garancije.10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu. | |
| Prodajalec:Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda | |
Električna sigurnost:
■ Nemojte nositi uređaj na kabelu. Nemojte upotrebljavati kabel za izvlačenje utikača iz utičnice. Zaštitite kabel od vrućine, ulja i oštrih rubova.
- Pri oštećenjima kabela odmah izvucite utikač iz utičnice.
- Specifične sigurnosne napomen
■ Lagano povišena temperatura pri punjenju nije kvar, nego je to potpuno normalno.
- Držite punjač akumulatora za auto dalje od vlage, visokih temperatura i vatre.
- Čuvajte punjač akumulatora za autđa na suhome mjestu te ga zaštitite od vlage i korozije.
- Pazite da vam punjač akumulatora za auto ne ispadne tijekom upotrebe.
