Typ produktu	Samojízdný zametač s obsluhou vsedě
Značka	Kärcher
Model	KM 150/500 R Bp Pack
Rozměry (D × Š × V)	2442 × 1570 × 1640 mm
Hmotnost prázdného vozidla (bez baterií)	1398 kg
Celková přípustná hmotnost	3089 kg
Napájení	Baterie 48 V, 700 Ah (2 bateriové bloky po 24 V)
Výdrž	4 hodiny (plně nabitá baterie)
Šířka zametání (s bočním kartáčem)	1500 mm
Šířka zametání (bez bočního kartáče)	1200 mm
Maximální výkon zametání	13800 m²/h (s 1 bočním kartáčem)
Objem sběrné nádoby	500 L
Maximální výška vysypání	1470 mm
Rychlost jízdy (vpřed/vzad)	9 km/h
Maximální sklon (ve směru jízdy)	12 %
Poloměr otáčení (vpravo/vlevo)	1515 mm / 1600 mm
Plocha prachového filtru	7 m²
Hladina akustického tlaku (LpA)	74 dB(A)
Vibrace (sedadlo)	0,6 m/s²
Typ hydraulického oleje	HV 46
Množství hydraulického oleje (nádrž)	28 L
Údržba	Denně: kontrola opotřebení kartáčů, ovládacích prvků; týdně: čištění chladiče, kontrola hladiny oleje; po 50 h: první servisní prohlídka
Bezpečnost	Bezpečnostní kontakt na sedadle, parkovací brzda, bezpečnostní tyč pro vysypávání, vypínač baterie
Volitelné příslušenství	Kabina, ochranná střecha, maják, stěrač, pracovní osvětlení

Často kladené otázky - KM 150500 R Bp Pack Kärcher

Jaká je kapacita sběrné nádoby?

Sběrná nádoba má kapacitu 500 litrů. Lze ji vysypat pomocí hydraulického zvedacího mechanismu do výšky 1470 mm.

Jak nabíjet baterie?

Použijte doporučenou nabíječku (48 V, 80 A). Odpojte konektory baterie od stroje, připojte je k nabíječce a poté nabíječku zapojte do zásuvky 16 A. Během nabíjení nechte otevřený kryt motoru. Nabíjejte pouze v dobře větraném prostoru.

Jaká je výdrž zametacího stroje?

Při plně nabitých bateriích (48 V, 700 Ah) je výdrž přibližně 4 hodiny nepřetržitého provozu.

Jak nastavit stopu zametání?

Postavte stroj na prašný povrch, zvolte program zametání s rotačním kartáčem a poté jej posouvejte vzad. Stopa by měla být obdélník široký 80 až 85 mm. Pomocí seřizovacího šroubu poblíž kartáče upravte stopu.

Co dělat, když z přístroje uniká prach?

Nejprve zkontrolujte boční těsnění a nastavte je 1–3 mm nad zemí. Ujistěte se, že je sací ventilátor v chodu. V případě potřeby vyčistěte nebo vyměňte prachový filtr.

Jaký je maximální sklon, který stroj dokáže překonat?

Maximální sklon ve směru jízdy je 12 %. V příčném směru nepřekračujte 10 %, aby nedošlo k převrácení.

Jak bezpečně vysypat sběrnou nádobu?

Zaparkujte stroj na rovném povrchu, zatáhněte parkovací brzdu a poté aktivujte spínač pro zvednutí nádoby. Otevřete klapku sběrače. Nikdy nestůjte pod zvednutou nádobou a používejte dodanou bezpečnostní tyč.

Jaký typ hydraulického oleje použít?

Použijte hydraulický olej typu HV 46. Nádrž obsahuje 28 litrů a celý systém 35 litrů.

Jak čistit prachový filtr?

Filtr se čistí ručně pomocí tlačítka čištění filtru na palubní desce. Při výměně nejprve vysypte nádobu, otevřete kryt filtru a vyměňte vložku. Používejte protiprachovou masku.

Co dělat, když stroj nejede?

Zkontrolujte, zda sedíte na sedadle (bezpečnostní kontakt). Zkontrolujte hlavní pojistku FU1 (330 A) v elektronickém boxu. Pokud jsou baterie vybité, nabijte je. Ujistěte se, že je parkovací brzda uvolněná.

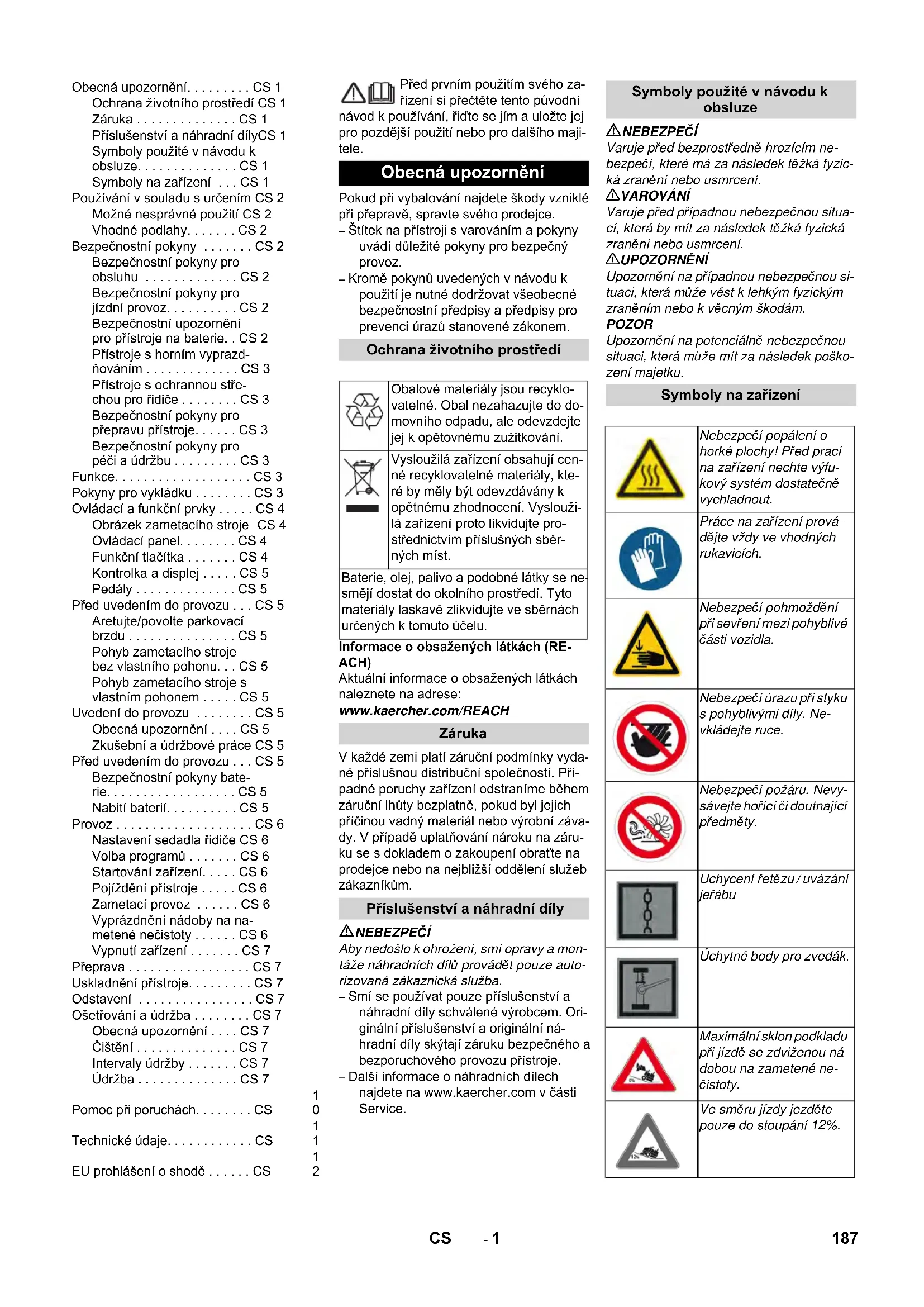

NÁVOD K OBSLUZE KM 150500 R Bp Pack Kärcher

Obecná upozornění. CS 1

Ochrana životního prostředí CS 1

Záruka CS 1

Příslušenství a náhradní díly CS 1

Symboly použité v návodu k

obsluze. CS 1

Symboly na zařízení CS 1

Používání v souladu s určením CS 2

Bezpečnostní pokyny CS 2

Bezpečnostní pokyny pro

obsluhu CS 2

Bezpečnostní pokyny pro

jízdní provoz..CS 2

Bezpečnostní upozornění

pro přístroje na baterie..CS 2

Přístroje s horním vyprazdňováním .CS3

Přístroje s ochrannou střechou pro řidiče .CS3

Bezpečnostní pokyny pro přepravu přístroje....CS3

Bezpečnostní pokyny pro péči a údržbu .CS 3

Funkce. CS 3

Pokyny pro vykládku .CS 3

Ovládací a funkční prvky . . . . CS 4

Obrázek zametacího stroje CS 4

Ovládací panel.. .CS 4

Funkční tlačítka .CS4

Kontrolka a displej....CS 5

Obrázek zametacího stroje CS 4

Ovládací panel... CS 4

Funkční tlačítka .CS4

Kontrolka a displej....CS 5

Pedály CS 5

Před uvedením do provozu . . . CS 5

Aretujte/povolte parkovací

brzdu .CS5

Pohyb zametacího stroje

bez vlastního pohonu...CS 5

Pohyb zametacího stroje s

vlastním pohonem .CS 5

Uvedení do provozu CS 5

Obecná upozornění .CS 5

Zkušební a údržbové práce CS 5

Před uvedením do provozu . . . CS 5

Bezpečnostní pokyny bate

rie..CS5

Nabití bateri..CS5

Provoz .CS6

Nastavení sedadla řidiče CS 6

Volba programu .CS6

Startování zařízení....CS 6

Pojíždění přístroje...CS6

Zametací provoz .CS6

Vyprázdnění nádoby na na

Ošetřování a údržba CS 7

Obecná upozornění .CS 7

Čištění CS7

Intervaly údržby .CS7

Údržba CS 7

Technické údaje....CS

EU prohlášení o shodě CS

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obecná upozornění

Pokud při vybalování zjistíte škody vzniklé při přepravě, spojte se se svým prodejcem.

• Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečný provoz.

Kromě pokynů uvedených v návodu k použití je nutné dodržovat všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů stanovené zákonem.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nevhazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětovnému zhodnocení. Vysloužilá zařízení proto likvidujte prostřednictvím příslušných sběrných míst.

Baterie, olej, palivo a podobné látky se nesmějí dostat do okolního prostředí. Tyto materiály laskavě zlikvidujte ve sběrnách určených k tomuto účelu.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Příslušenství a náhradní díly

NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje. Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

Symboly použité v návodu k

obsluze

NEBEZPEČÍ

Varuje před bezprostředně hrozícím nebezpečím, které má za následek těžká fyzická zranění nebo usmrcení.

VAROVÁNÍ

Varuje před případnou nebezpečnou situací, která by mohla mít za následek těžká fyzická zranění nebo usmrcení.

UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Symboly na zařízení

	Nebezpećí popáléní o horké plochy! Před prací na zařizení nechte výfu-kový systém dostatečné vychladnout.
	Práce na zařizení prová-dějte vždy ve vchodných rukavicích.
	Nebezpećí pohmázěné prí sevěné mezi pohyblíve Časti vozidla.
	Nebezpećí urazu prí styku s pohyblívymi díly. Ne-vkládejte ruce.
	Nebezpećí požáru. Nevy-sávejte hoříci Či doudnající prědměty.
	Uchycení štěžu/uvázání jeřábu
	Śchytné body pro zvedák.
	Maximální sklon podkladu prí jízdě se zdviženou ná-dobou na zametené ne-cistoty.
	Ve směru jízdy jezděte pouze do stoupány 12%.
	Pozor na rotujćí sméták (dbejte na směr otáčení).
	Varoványí prěd nebezpečnám elektrickým napětím!
	Respektujte upozorněné!
	Otáčejte volantem poma-lu!
	Provozní námod si prosím prěčěte a Žid'te se jím!
	Nebezpećí poškození! Prachový filtr nemyjte.

Používání v souladu s určením

Zametací stroj je určen k čištění podlahových ploch v komerčních objektech, např. v následujících odvětvích:

Parkoviště, Výrobní zařízení, Logistické objekty, Hotel, Maloobchod, Skladovací prostory, Chodníky

Tento zametací stroj je určen k zametání znečištěných ploch ve vnitřním a venkovním prostoru. - Přístroj s pracovním zařízením musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. Zametací stroj používejte výhradně v souladu s údaji tohoto návodu k obsluze. - Na přístroji neprovádějte žádné úpravy. - Přístroj je určen pouze pro povrchy určené v návodu. Najíždět smíte jen na plochy schválené pro použití stroje podnikatelem nebo jeho zmocněncem. - Obecně platí: Snadno vznětlivé látky udržujte v dostatečné vzdálenosti od přístroje (nebezpečí výbuchu/požáru).

→ Nikdy přístrojem nemette/nenasávejte jakékoliv hořlaviny a zápalné látky, jako jsou explozivní kapaliny, hořlavé plyny, neředěné kyseliny, rozpouštědla, k

tomu patří benzín, ředidla barev nebo topné oleje, které při smísení s nasávaným vzduchem mohou tvořit výbušné plyny nebo směsi, dále aceton, neředěné kyseliny nebo rozpouštědla, která napadají materiály použité na přístroji.

→ Nikdy nezametejte/nevysávejte reaktivní kovový prach (např. hliník, hořčík, zinek), neboť ve spojení se silně alkalickými nebo kyselými čisticími prostředky vytvářejí výbušné plyny. → Nikdy přístrojem nemette/nenasávejte hořící nebo doutnající předměty! → Přístroj není vhodný pro uklízení látek ohrožujících zdraví. Pobyt v ohroženém prostoru je zakázán. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze! Je nepřípustné brát s sebou doprovodné osoby. Strkat/tahat nebo přepravovat předměty není tímto přístrojem dovoleno.

Vhodné podlahy

- asfalt - průmyslová podlaha - potěr - beton - dlažba

Bezpečnostní pokyny

Bezpečnostní pokyny pro obsluhu

→ Kvůli dodržení vzdušných i povrchových vzdáleností se přístroj nesmí provozovat ve vyšší nadmořské výšce než 2000 m n. m. → (Platí pouze pro Finsko) Pokud je přístroj vybaven hadicovými rozvody z PVC, nesmí se používat při nízkých okolních teplotách (pod 0 °C). Máte-li dotazy k přístroji, kontaktujte společnost Kärcher. → Přístroje s pracovními zařízeními musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. → Používáte-li přístroj v nebezpečných prostorách (např. benzinová pumpa), dodržujte bezpodmínečně příslušné bezpečnostní předpisy. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze!

NEBEZPEČÍ

Nebezpečí úrazu!

→ Nepoužívejte přístroj bez ochranného přístřeší proti padajícím předmětům v oblastech, kde hrozí, že by mohla být obsluha přístroje zasažena padajícími předměty. Uživatel smí přístroj používat pouze k účelům, ke kterým byl přístroj vyroben. Při práci s přístrojem je uživatel povinen dbát místních specifik a brát při práci zřetel na třetí osoby, zvláště děti. → Je třeba ze zásady dodržovat veškerá předpisová opatření, pravidla a nařízení, která platí pro motorová vozidla. → Před začátkem práce se musí obsluhující přesvědčit, zda jsou všechna

ochranná zařízení správně připojena a funkční.

→ Obsluhující personál je zodpovědný za kolize s jinými osobami nebo jejich majetkem. Dbejte na přiléhavé oblečení obsluhujícího personálu. Používejte pevnou obuv a nenoste volné oděvy. → Před vyjetím zkontrolujte okolní prostor (např. děti). Dbejte na dostatečný rozhled! → Zařízení se nesmí nikdy nechat bez dozoru, dokud je motor v chodu. Pracovník obsluhy smí zařízení opustit teprve tehdy, když je motor v klidu, zařízení je zajištěno proti samovolnému pohybu a klíč je vytažen. → Aby se zabránilo použití zařízení neoprávněnou osobou, je třeba vždy vyndat klíč. → Přístroj smějí používat jen osoby, které jsou obeznámeny s manipulací nebo prokázaly schopnost jej obsluhovat a které jsou používáním výslovně pověřeny. → Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bezpečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet. → Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

UPOZORNĚNÍ

Nebezpečí poškození! Nezametat pásky, provazy nebo dráty, protože se jinak namotají kolem zametacího válce.

Bezpečnostní pokyny pro jízdní provoz

△ NEBEZPEČÍ

Nebezpečí úrazu! Zkontrolujte nosnost podkladu před jízdou.

NEBEZPEČÍ

Hrozí nehoda, nebezpečí úrazu! Nebezpečí převrácení při přílišných stoupáních.

• Ve směru jízdy jezděte pouze do stoupání 12%. Nebezpečí překlopení při rychlejším zatáčení (zejména zatáčení dolů). - V zatáčkách jeďte pomalu. Nebezpečí převrácení při nestabilním podkladu.
• S přístrojem pohybujte výhradně na zpevněném podkladu. Nebezpečí převrácení při příliš velkém bočním náklonu.
• Šikmo ke směru jízdy zdolávejte pouze stoupání do max. 10%.

Bezpečnostní upozornění pro přístroje na baterie

Upozornění: Záruční nárok vzniká pouze při používání baterií doporučených Kärcher. - Pokyny k baterii výrobce baterie a výrobce nabíječky musíte bezpodmínečně

ně respektovat. Dbejte na zákony při zacházení s bateriemi.

- Baterie nikdy nenechte stát ve vybitém stavu, ale co nejdříve je dobijte. - Abyste se vyvarovali svodového proudu, udržujte baterie stále čisté a suché. Chraňte před nečistotami, například z kovového prachu. - Na baterii nepokládejte nástroje ani nic podobného. Nebezpečí zkratu a výbuchu. - V blízkosti baterie nebo v nabíječce baterie nikdy nezacházejte s otevřeným plamenem, netvořte jiskry ani nekuřte. Nebezpečí exploze. - Nedotýkejte se horkých dílů, například hnacího motoru (nebezpečí popálení). - Dávejte pozor při práci s elektrolytem. Dodržujte příslušné bezpečnostní předpisy! Vybitých baterií se zbavujte ekologicky podle směrnice EU 91/157 EWG.

Přístroje s horním vyprazdňováním

△NEBEZPEČÍ

Nebezpečí úrazu!

→ Při práci na horním vyprazdňování zcela zvedněte nádobu na nametené nečistoty a zajistěte ji. Zajišťování provádějte pouze mimo nebezpečný prostor.

Přístroje s ochrannou střechou pro řidiče

OZNÁMENÍ

Ochranná střecha řidiče (volitelné) poskytuje ochranu před většími padajícími předměty. Neposkytuje však ochranu při převržení!

→ Denně kontrolujte ochrannou stříšku, zda není poškozená. → Při poškození, a to i jednotlivých součástí, je třeba celou ochrannou stříšku vyměnit. → Jakékoli úpravy ochranné stříšky nebo upevňování jiných prvků, součástek a modulů, než které schválila společnost Kärcher, je nepřípustné a za určitých okolností může omezit funkčnost ochranné stříšky.

Bezpečnostní pokyny pro přepravu přístroje

Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle. → Při přepravě přístroje je třeba odpojit konektory akumulátoru a přístroj bezpečně upevnit.

Bezpečnostní pokyny pro péči a údržbu

→ Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout a vyndat klíč. U přístrojů s trakčním akumulátorem je třeba při veškeré údržbě a opravách odpojit akumulátor v místě připojení (konektoru akumulátoru) od elektrického systému přístroje.

→ Při pracích prováděných na elektrickém zařízení je třeba odpojit akumulátor. Při tom je třeba odpojit nejdříve záporný a poté kladný pól. Opětovné připojení se provádí v opačném pořadí. Nejprve připojte kladný pól a poté záporný pól. → Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod). Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. Dodržujte bezpečnostní kontrolu podle místně platných předpisů pro mobilní průmyslově využívané přístroje. Práce na zařízení provádějte vždy ve vhodných rukavicích.

Funkce

Zametací stroj pracuje na principu zametacích lopatek.

• Otáčející se zametací válec dopravuje nečistoty přímo do nádoby na nametený materiál.
• Postranní metla čistí rohy a hrany zametací plochy a dopravuje nečistoty do dráhy zametacího válce. Jemný prach je nasáván sacím dmychadlem přes prachový filtr.

Pokyny pro vykládku

Nebezpečí

Nebezpečí poranění, nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě!

Hmotnost (bez baterii) 1398 kg*

Hmotnost (s bateriemi) 2690 kg*

* Pokud jsou primontovány doplinskové sady je hmotnost vyší o príslušnou hodnotu.

Nepoužívejte vysokozdvižný vozík. → Při nakládání přístroje je nezbytné použít vhodnou rampu nebo jeřáb! → Při používání rampy dodržujte následující: světlá výška nad zemí 70 mm. → Pokud je přístroj dodán na paletě, je nezbytné vytvořit pomocí přiložených prken rampu pro sjíždění. Příslušný návod naleznete na straně 2 (vnitřní strana obálky).

Důležité upozornění: každé prkno musí být upevněno dvěma šrouby.

Ovládací a funkční prvky

Obrázek zametacího stroje, ovládací panel

1 Dveře kabiny (volitelná výbava) 2 Uvazovací body (4x) 3 Ochranná střecha (volitelné výbava) 4 Otočná výstražná svítilna 5 Stěrače (volitelné výbava) 6 Zajištění kapoty 7 Ovládací panel 8 Volant 9 Zámek zapalování 10 Parkovací brzda 11 Pedály 12 Sedadlo (s kontaktním spínačem sedadla) 13 Zástrčka baterie 14 Sada baterie 2 × 24 V 15 Zadní kolo 16 Kryt motoru 17 Nastavení zametacího válce 18 Osvětlovací systém (volitelná výbava) 19 Nádoba na nametené nečistoty 20 Postranní metla 21 Přední kolo 22 Přístup k zametacímu válci

1 Funkční tlačítka 2 Přepínač programu 3 Větrací otvor (volitelná výbava) 4 Multifunkční obrazovka 5 Skříň s pojistkami pracoviště 6 Zámek zapalování

Zámek zapalování

1 Klíček do zapalování - Poloha 0: Vypněte motor - Poloha 1: Zapnout zapalování - Poloha 2: Spusťte motor

Funkční tlačítka

1 Zap/Vyp pracovního osvětlení 2 Zap/Vyp varovného majáčku 3 Čištění filtru 4 Signál 5 Přepínač směru jízdy 6 Sací dmychadlo 7 Otevření / zavření klapky nádoby 8 Zvednout / spustit nádobu na nametený materiál

Kontrolka a displej

1 Kapacita baterií 2 Kontrolka baterie 3 Kontrolka stavu provozu 4 Kontrolka parkovacího světla 5 Kontrolka (není připojeno) 6 Kontrolka potkávacího světla 7 Kontrolka (není připojeno) 8 Kontrolka směru jízdy vpřed 9 Kontrolka směru jízdy vzad 10 Počítadlo provozních hodin

Pedály

1 Jízdní pedál 2 Brzdový pedál 3 Parkovací brzda

Před uvedením do provozu

Aretujte/povolte parkovací brzdu

Povolte parkovací brzdu, přitom sešlápněte brzdový pedál. → Aretujte parkovací brzdu, přitom sešlápněte brzdový pedál.

Pohyb zametacího stroje bez vlastního pohonu

Otevřete kryt motoru. → Otočte páku volnoběhu (červenou) hydraulického čerpadla o 180° (kolmo ke směru jízdy).

Speciální nářadí (červený klíč na šrouby) se nachází v držáku na karoserii vozu, vedle spojky volnoběhu.

UPOZORNĚNÍ

Zametacím strojem bez vlastního pohonu nepohybujte po delších trasách a ne rychleji než 10 km/h. → Otáčením nastavte šroub volnoběhu do koncové polohy.

Pohyb zametacího stroje s vlastním pohonem

→ Otáčením nastavte šroub volnoběhu do koncové polohy.

Použijte speciální nářadí.

Uvedení do provozu

Obecná upozornění

Zametací stroj odstavte na rovné ploše. Vytáhněte klíček ze zapalování. → Aretujte brzdu.

Zkušební a údržbové práce

Každý den před zahájením provozu

Zkontrolujte stav nabití baterie, v případě potřeby baterii nabijte (viz kapitolu "Nabíjení baterie"). → Kartáčové válce a boční kartáče zkontrolujte ohledně opotřebení a navinutých pásků. Zkontrolujte, zda nejsou na kolečkách navinuté pásky. Zkontrolujte funkci všech obslužných prvků. Zkontrolujte, zda není zařízení poškozeno. Očistěte prachový filtr pomocí tlačítka čištění filtru.

Upozornění: Popis viz kapitola Péče a údržba.

Před uvedením do provozu

Bezpečnostní pokyny pro baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

	Dodržujte poujené na bateri, v námodu k použitá v námodu k obsluze vozidla.
	Noste chranič očí!
	Chraťe děti prěd kyselinou a bateriemi!
	Nebezpečí exploze!
	Zákaz ohné, jisker, otevřeného světla a kouřeni!
	Nebezpečí poleptání!

	První pomoc!
	Výstražné zařizení!
	Likvidace odpadu!
	Baterii neodhazujte do kontej- neru na odpadky!
	Varoványí prěd nebezpečnám elektrickým napětím!

Nebezpečí

Nebezpečí exploze! Na baterie, tj. na koncové póly ani na spojnice buněk nepokládejte nástroje ani nic podobného.

Nebezpečí

Nebezpečí úrazu! Rány nesmějí nikdy přijít do styku s olovem. Po práci na bateriích si vždy očistěte ruce.

Pozor

Nebezpečí požáru a exploze!

Kouření a používání otevřeného ohně jsou zakázány. Prostory, v nichž se nabíjí baterie, musejí být dobře větrané, protože při nabíjení vzniká vysoce výbušný plyn.

Nebezpečí

Nebezpečí poleptání!

Kyselinu vystříklou do oka nebo na pokožku vymyjte, případně oplachněte velkým množstvím čisté vody. Potom bezodkladně vyhledejte lékaře. Potřísněné oblečení vymyjte vodou.

Nabíjení baterií

Před zapnutím přístroje baterie nabijte.

NEBEZPEČÍ

Nebezpečí úrazu! Dbejte na bezpečnostní předpisy při zacházení s bateriemi. Dodržujte návod k použití od výrobce nabíječky. Přiložený návod k použití od výrobce baterie musí být bezpodmínečně respektován a dodržován.

Baterie nabíjejte pouze vhodnou nabíječkou.

Prostory, v nichž se nabíjí baterie, musejí být dobře větrané, protože při nabíjení vzniká vysoce výbušný plyn.

Nebezpečí

Nebezpečí poleptání. Dolévání vody do baterie ve vybitém stavu může vést k výtoku kyseliny! Při manipulaci s akumulátorovou kyselinou používejte ochranné brýle a dodržujte předpisy, aby se předešlo úrazům a zničení oděvu. Vystříkne-li kyselina na pokožku nebo oděv, ihned oplachujte velkým množstvím vody.

UPOZORNĚNÍ

K doplňování baterií používejte pouze destilovanou nebo odsolenou vodu (EN 50272-T3).

Doporučené baterie a nabíječky

	Objednaci Čísló
Baterietrog 24 V,700 Ah, (nenáročnáúdržba)*	6.654-280.0
Nabíječka 48 V, 80 A 6	654-281.0
* v prístroji je potřeba 2 baterić

Nedoporučujeme používat jiné baterie a nabíječky, použití je povoleno pouze po konzultaci se zákaznickým servisem firmy KÄRCHER.

Vytáhněte zástrčku baterie ze stroje a spojte ji s konektorem nabíječky. Zástrčku nabíječky zasuňte do běžné zásuvky s 16 A, nabíjení se spustí automaticky. Oba kryty motoru nechte při nabíjení otevřené. Upozornění: Když jsou baterie nabité, odpojte nabíječku nejprve od sítě a potom od baterií.

Kontrola a korekce hladiny kapaliny v baterii

UPOZORNĚNÍ

Přiložený návod k použití od výrobce baterie musí být bezpodmínečně respektován a dodržován.

Zkontrolujte stav nabití baterie

• Displej kapacity baterie v zeleném poli: Baterie je nabitá.
• Displej kapacity baterie ve žlutém poli: Baterie je z poloviny vybitá.
• Displej kapacity baterie v červeném poli: Baterie je téměř vybitá. Zametání se záhy automaticky ukončí. Světelná kontrolka svítí červeně: Baterie je vybitá. Zametání se automaticky ukončí (opětné uvedení zametacího ústrojí do provozu je možné až po nabití baterie). → Přístrojem dojeďte přímo k nabíjecí stanici a vyhněte se přitom stoupání. → Nabijte baterie.

Provoz

Nastavení sedadla řidiče

Páku pro nastavení sedadla vytáhněte směrem ven. → Přesuňte sedadlo, páku uvolněte a zajistěte. → Střídavými pohyby sedadla dopředu a dozadu zkontrolujte, zda je zajištěno.

Volba programu

1 Přepravní jízda 2 Zametání se zametacím válcem 3 Zametání se zametacím válcem a postranní metlou

Startování zařízení

Upozornění: Zařízení je vybaveno kontaktním spínačem sedadla. Když řidič opustí sedadlo, zařízení se vypne.

Posaďte se do sedadla řidiče. Uveďte přepínač směru jízdy do střední polohy. → Zaretujte brzdu. Klíček zapalování zastrčte do zámku zapalování. → Zapalovací klíček otočte do polohy "I". Zařízení je připraveno k provozu. → Zapalovací klíček otočte do polohy "I". Zařízení je připraveno k jízdě.

Upozornění: Displej kapacity baterie zobrazí po cca 10 vteřinách skutečný stav nabití.

Pojíždění přístroje

→ Přepínač programu otočte na přepravní jízdu. → Sešlápněte brzdový pedál a držte ho sešlápnutý. Povolte parkovací brzdu.

Jízda vpřed

→ Přepínač směru jízdy nastavte na "vpřed". Pomalu stlačujte jízdní pedál.

Jízda vzad

Nebezpečí

Nebezpečí úrazu! Při couvání nesmějí být nijak ohroženy třetí osoby, v případě potřeby se nechte navádět.

UPOZORNĚNÍ

Nebezpečí poškození! Přepínač směru jízdy používejte pouze, když přístroj stojí.

→ Přepínač směru jízdy nastavte na "dozadu". Pomalu stlačujte jízdní pedál.

Chování vozidla za jízdy

Pedálem plynu lze plynule regulovat rychlost jízdy. - Při zacházení s plynovým pedálem se vyhněte trhavým pohybům, neboť tak se může poškodit hydraulika.

Brzdy

→ Jestliže plynový pedál uvolníte, zařízení se automaticky zabrzdí a zůstane stát.

Upozornění: Účinnost brzdění lze podpořit sešlápnutím brzdového pedálu.

Přejíždění překážek

Přejíždění pevných překážek do rozměru 70 mm:

→ Přejíždějte pomalu a opatrně jízdou vpřed. Přejíždění pevných překážek větších než 70 mm: → Překážky lze přejíždět jen s pomocí vhodné rampy.

Zametací provoz

UPOZORNĚNÍ

Nesmíte balicí pásky, dráty nebo podobné, může to vést k poškození zametací mechaniky.

Upozornění: Pro dosažení optimálního čisticího výsledku by měla být rychlost jízdy přizpůsobena podmínkám. Upozornění: Při provozu by měl být prachový filtr v pravidelných intervalech očišťován.

Zametání suché podlahy

Zapněte ventilátor.

U plošného čištění nastavte přepínače programů na zametání pomocí zametacího válce. → Při čištění bočních kol přepněte přepínač programu na zametání pomocí zametacího válce a bočního smetáku.

Zametání vlhké nebo mokré podlahy

Vypněte ventilátor. U plošného čištění nastavte přepínače programu na zametání pomocí zametacího válce. → Při čištění bočních kol přepněte přepínač programu na zametání pomocí zametacího válce a bočního smetáku.

Vyprázdnění nádoby na nametené nečistoty

Nebezpečí

Nebezpečí úrazu! Během vyprazdňování se v dosahu nádrže na nametené nečistoty nesmějí zdržovat žádné osoby ani zvířata.

Nebezpečí

Nebezpečí pohmozdění! Nikdy nesahejte do pákového ústrojí vyprazdňovacího mechanismu. Nezdržujte se pod nadzdviženou nádobou.

Nebezpečí

Nebezpečí převržení! Během vyprazdňování zařízení odstavte na rovné ploše.

→ Přepínač programu otočte na přepravní jízdu. Zvedněte nádobu na nametený materiál. Pomalu najíždějte ke sběrné nádobě. → Aretujte brzdu. Otevřete víko nádoby: Stiskněte spínač vlevo a vyprazdněte nádobu na zametené nečistoty. Zavřete víko nádoby: Stiskněte spínač vpravo (cca. po dobu 2 vteřin) tak, aby se překlopilo do koncové polohy. Povolte parkovací brzdu. Pomalu odjíždějte od sběrné nádoby. → Sklopte nádobu na nametené nečistoty do koncové polohy.

Vypnutí zařízení

→ Sešlápněte brzdový pedál a držte ho sešlápnutý. → Aretujte brzdu. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

Přeprava

NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu. Zařízení zajistěte na uvazovacích bodech (4x) upínacími pásy, lany nebo řetězy. Kolečka přístroje zajistěte klíny. → Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Uskladnění přístroje

NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Odstavení

Když přístroj není delší čas používán, dbejte prosím na toto:

Zametací stroj odstavte na rovné ploše. Přepínač programu otočte na přepravní jízdu.

Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. Zametací stroj zajistěte proti posunu. Zametací stroj očistěte zevnitř i zvenku. → Přístroj odstavte na chráněném a suchém místě. → Odpojte zástrčku baterie od stroje. Baterii nabijte a totéž proveďte znovu za cca 2 měsíce.

Ošetřování a údržba

Obecná upozornění

UPOZORNĚNÍ

Nebezpečí poškození!

Prachový filtr nemyjte.

Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout, vytáhnout klíč a zástrčku akumulátoru, resp. odpojit svorku akumulátoru. - Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. - Zařízení používaná na různých místech ke komerčním účelům podléhají bezpečnostní kontrole podle VDE 0701. Zametací stroj odstavte na rovné ploše. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu.

Čištění

UPOZORNĚNÍ

Nebezpečí poškození zařízení. Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratu či jiných škod).

Vnitřní čištění přístroje

Nebezpečí

Nebezpečí úrazu! Noste protiprachovou masku a ochranné brýle.

→ Přístroj čistěte hadříkem. → Přístroj vysajte nasucho.

Vnější čištění přístroje

→ Přístroj otřete vlhkým hadříkem namočeným v nepříliš silném pracím roztoku.

Upozornění: Nepoužívejte agresivní čisticí prostředky.

Intervaly údržby

Upozornění: Počítadlo provozních hodin udává termín intervalu údržby.

Údržba prováděná zákazníkem

Upozornění: Všechny servisní a údržbářské práce při údržbě prováděné zákazníkem musí vykonávat kvalifikovaný odborník. V případě potřeby můžete kdykoliv přizvat specializovaného obchodníka firmy Kärcher.

Denní údržba:

→ Kartáčové válce a boční kartáče zkontrolujte ohledně opotřebení a navinutých pásků. Zkontrolujte funkci všech obslužných prvků. Zkontrolujte, zda není zařízení poškozeno.

Týdenní údržba:

Vyčistěte chladič hydraulického oleje. Zkontrolujte hydrauliku. Zkontrolujte hladinu hydraulického oleje. Zkontrolujte stav brzdové kapaliny. Zkontrolujte těsnicí lišty, v případě nutnosti rovněž vyměňte. Zkontrolujte víko nádoby a promažte jej.

Údržba po opotřebení:

Vyměňte těsnicí lišty. → Seřiďte resp. vyměňte boční těsnění. Vyměňte kartáčový válec. Vyměňte boční kartáče.

Upozornění: Popis viz kapitola Údržbářské práce.

Údržba prováděná zákaznickou službou

Údržba po 50 provozních hodinách:

Nechejte provést první inspekci v souladu se schématem údržby.

Údržba po 250 provozních hodinách:

Kontroly provádějte podle návodu k údržbě.

Upozornění: Aby byly zachovány záruční nároky, je třeba, aby během záruční lhůty prováděla veškeré servisní a údržbové práce oprávněná zákaznická služba firmy Kärcher, a to v souladu se schématem údržby.

Údržba

Příprava:

Zametací stroj odstavte na rovné ploše. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu.

Obecné bezpečnostní pokyny ANEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpečnostní podpěru při zvednuté nádobě na zametené nečistoty.

1 Držák bezpečnostní podpěry

2 Bezpečnostní podpěra

Vyklopte bezpečnostní podpěru pro vyprázdnění shora a zasuňte ji do držáků (zajistěte).

Výměna baterií

Baterie je možno měnit pouze jako sadu. Výměnu smí provádět pouze kvalifikovaný odborník.

Z důvodu velké hmotnosti (každý balík baterií 545 kg) musí být výměna prováděna pomocí jeřábu. → Při vyjímání baterie dbejte na to, aby byla nejprve odpojena svorka vedení záporného pólu. → Lana jeřábu upevněte ke 4 okům sady baterie a baterii opatrně zvedněte. Upozornění: Nejprve odstraňte boční kryt.

Zkontrolujte hladinu hydraulického oleje a doplňte hydraulický olej OZNÁMENÍ

Nádobu na zametené nečistoty nesmíte zvedat.

→ Otevřete kryt motoru.

1 Chladič hydraulického oleje 2 Okénko 3 Závěrné víko, otvor pro plnění oleje 4 Manometr 5 Nádrž na hydraulický olej. 6 Pojistka FU 1 (hlavní pojistka) 7 Skříň s elektronikou

Otevřít smí pouze zákaznický servis.

Zkontrolujte v průzoru výšku hladiny hydraulického oleje. -Hladina oleje musí ležet mezi značkami MIN a MAX -Jestliže je hladina oleje pod značkou MIN, dolijte motorový olej. → Odšroubujte závěrné víko otvoru pro plnění oleje. Vyčistěte oblast plnění. Doplňte hydraulický olej.

Druh: viz Technické parametry

→ Našroubujte závěrné víko otvoru pro plnění oleje.

Pokud manometr ukazuje zvýšený tlak hydraulického oleje, je nezbytné, aby byl filtr

tr hydraulického oleje vyměněn zákaznickou službou Kärcher.

Kontrola hydrauliky

→ Zablokujte brzdu. Vypněte motor.

Údržbu hydrauliky smí provádět pouze zákaznická služba firmy Kärcher. Zkontrolujte těsnost všech hydraulických hadic a přípojek.

Kontrola zametacího válce

→ Otočte zapalovací klíček do polohy "I". Zvedněte nádobu na nametené nečistoty do koncové polohy. Otočte zapalovací klíček do polohy 0. → Zablokujte brzdu. → Nasaďte bezpečnostní podpěru pro vyprazdňování shora. → Z kartáčového válce sejměte pásky nebo provazy. Vyjměte bezpečnostní podpěru. Zasuňte klíček zapalování do zámku zapalování. → Otočte zapalovací klíček do polohy "I". → Sklopte nádobu na nametené nečistoty do koncové polohy. Vypněte motor.

2 Zametací válec 3 Uchycení zametacího válce 4 Boční těsnění plechového držáku 5 Boční těsnění

Otevřete boční obložení pomocí klíče. Křídlaté matice na plechovém držáku odšroubujte od bočního těsnění a plechový držák sejměte. Vyklopte boční těsnění směrem ven. Vyšroubujte upevňovací šroub uchycení zametacího válce a uchycení vyklopte směrem ven. Vyjměte zametací válec.

Montážní poloha zametacího válce ve směru jízdy (půdorys)

Upozornění: Při montáži nového zametacího válce dohlédněte na polohu nové sady žini.

Zabudujte nový zametací válec. Drážky zametacího válce musíte nasadit na výstupky protilehlých táhel.

Upozornění: Po montáži nového zametacího válce musí být sběrný prostor nově nastaven.

Kontrola a nastavení sběrného prostoru zametacího válce

Zkontrolujte tlak vzduchu v pneumatikách. → Sací dmychadlo vypněte. → Najděte zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. Nastavte přepínače programu na zametání pomocí zametacího válce. Přepínač programu otočte na přepravní jízdu. → Zařízením zacouvejte. Zkontrolujte zametací kartáč.

Tvar sběrného prostoru by měl vytvářet pravidelný obdélník o šířce -85 mm. Nastavte šířku zametacího zrcátka:

1 Stavěcí šroub

Nastavte polohu sběrného prostoru pomocí nastavovacího šroubu. Zkontrolujte zametací zrcátko.

Kontrola a nastavení zametacího zrcadla postranního kartáče

Zvedněte postranní metlu. Najděte zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. Nastavte přepínač programu na zametání pomocí zametacího válce a bočního smetáku. Zvedněte postranní metlu. → Přepínač programu nastavte na jízdu. → Zařízením zacouvejte. Zkontrolujte zametací kartáč.

Šířka zametacího zrcátka by měla být v intervalu 40 - 50 mm.

Opravte sběrný prostor pomocí dvou nastavovacích šroubů. Zkontrolujte zametací zrcátko.

Nastavte boční těsnění

Vysuňte nádobu na zametené nečistoty vzhůru a zajistěte ji bezpečnostní tyčí.

NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpečnostní podpěru při zvednuté nádobě na zametené nečistoty. Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáku (zajistěte).

1 Držák bezpečnostní podpěry 2 Bezpečnostní podpěra → Otevřete boční obložení podle popisu v kapitole "výměna zametacího válce".

Povolte 6 křídlatých matic na bočním plechovém držáku. Povolte 3 matice (SW 13) na předním plechovém držáku. Boční těsnění zatlačte dolů (podélný otvor) tak, aby bylo od podlahy ve vzdálenosti 1 - 3 mm. Upevněte plechové držáky. Proces opakujte na druhé straně přístroje.

Ručně očistěte prachový filtr

Očistěte prachový filtr pomocí tlačítka Čištění filtru.

Výměna prachového filtru VAROVÁNÍ

Před zahájením výměny prachového filtru vyprázdněte nádobu na nametené nečistoty. Během prací na filtračním zařízení noste protiprachový respirátor. Dodržujte bezpečnostní předpisy o zacházení s jemným prachem.

Otevřete zajištění tak, že vyšroubujete šroub s hvězdicovým úchytem. Vyklopte kapotu zařízení dopředu.

Otevřete kryt filtru.

Vyklopte vibrátor filtru směrem vpřed.

Vyměňte prachový filtr. → Zakrytí filtru opět uzavřete.

Výměna žárovky světlometu (volitelná výbava)

→ Odšroubujte světlomet. → Vyjmete světlomet a rozpojte konektory.

Upozornění: Poznamenejte si polohu konektoru.

→ Rozšroubujte světlomet. Těleso světlometu rozeberte, ale přitom ho držte vodorovně, protože mechanismus lampy není nijak upevněn. → Odblokujte rám uzávěru a vyjměte žárovku. Vsaďte novou žárovku. V opačném pořadí opět smontujte.

Výměna žárovky blinkru (volitelná výbava)

Upozornění: Chcete-li vyměnit žárovku blinkru, odstraňte sklo blinkru ze skříně blinkru.

Výměna pojistek

Otevřete dvířka pojistky.

Zkontrolujte pojistky. Vadné pojistky vyměňte za nové.

Upozornění: Pojistka FU 01 (hlavní pojistka) je usazena na skříni s elektronikou.

Pojistky FU 14, FU 15 a FU 16 jsou umístěny uvnitř skříně s elektronikou. Pozor: Otevření skříně a výměnu pojistek smí provádět pouze pověřená zákaznická služba.

FU 01 Hlavní pojistka 330 A
FU 02 KONTAKTní spínač se-dadla	3 A
FU 03 Kába na Šridiće (volitelné výbava)	10 A
FU 04 Přepínač směru jízdy 5 A
FU 05 Multifunkčné obrazov-ka	3 A
FU 06 Chladici hydraulického oleje	25 A
FU 07 Přepínač programù 15 A
FU 08 Signál 10 A

FU 09 Osvětlení vlevo 7,5 A
FU 10 Osvětlení vpravo 7,5 A
FU 11 Pracovní osvětlení 10 A
FU 12 Otačívá výstražná sví- tilna	5 A
FU 13 Vibračné systém 10 A
FU 14 motor 3 A
FU 15 Měnič napětić 20 A
FU 16 KÍčový spínač 3A

Upozornění: Používejte pouze pojistky se stejnou jisticí hodnotou.

Pomoc při poruchách

Porucha Odstranení
Zařizení nepojiždí nebo Jen poma-lu	Posad'te se do sedadla šfidiče, aktivuje se kontaktní spínač sedadla.
	Zapněte aktivovanou pojistku FU 1 (na skříni s elektronikou)
	Nabití nebo výměna baterie
	Povolte parkovací brzdu
	Zkontrolujte prípadné pamotané pásky a provázky.
	Informujte zákaznickou sluzbu firmy Kärcher
Piskavý hluk v hydraulice	Doplěhydraulickou kapalinu
	Informujte zákaznickou sluzbu firmy Kärcher
Kartáče se otáčejí Jen pomaLU nebo se neotáčejí vúbec	Zkontrolujte prípadné pamotané pásky a provázky.
	Informujte zákaznickou sluzbu firmy Kärcher
Nedostatečná nebo Žádná sací sila v prostoru kartáčú.	Čišění filtru
	Informujte zákaznickou sluzbu firmy Kärcher
Prístroj práší	Nastavte bočné těsněni
	Zapnout ventilátor
	Vycištěte prachový filtr
	Vyměnte těsněné filtru
	Informujte zákaznickou sluzbu firmy Kärcher
Zametaci mechanismus nezametá vsechno	Vyprázdné támobu na nametené nečistoty
	Vycištěte prachový filtr
	Vyměna zametacího válce
	Nastavte sběrný prostor
	Vyměnte těsnici pásy v nádobě na zametené nečistoty
	Odstraťne zablokoványí zametacího válce
	Informujte zákaznickou sluzbu firmy Kärcher
Nádoba na nametený materiál se nezvedá nebo nespoustí	Zkontrolujte pojistky.
	Informujte zákaznickou sluzbu firmy Kärcher
Nádoba na zametené nečistoty se otáčí pomalu nebo se neotáčí vú-bec	Informujte zákaznickou sluzbu firmy Kärcher
Provozní poruchy s hydraulicky ovládanými dily	Informujte zákaznickou sluzbu firmy Kärcher

Technické údaje

		KM 150/500 R Bp
Udaje o zañzeni
Jízdni rychlost, vpřed km/h 9
Jízdni rychlost, vžad km/h 9
Stoupání (max.) -- 12%
Plošný výkon bez postranní metly m	2/h 11000
Plošný výkon s 1 postranní metlou m	2/h 13800
Pracovní šířka bez postranní metly mm 1200
Pracovní šířka s 1 postranní metlou mm 1500
Druh krytí chráněný proti kapající vodě -- IPX 3
Déláka použítí prí zcela nabité baterii h 4
Elektroinstalace
Kapacità bateri V, Ah 48, 700
Celková hmotnost sady bateri (pro přistroj je potřeba 2 sady bateri)	kg	1090
Hydraulika
Celkové množství oleje v hydraulice	I	35
Množstvi oleje v hydraulickém zásobniku	I	28
Typ hydraulického oleje	-- HV 46
Nádoba na nametené nečistoty
Maximálni vykladaci výsha	mm 1470
Objem námody na nametené nečistoty	I	500
Zametaci válec
Prümér kartáčovych válcu	mm 380
Šířka zametacích válcu	mm 1200
Otáčky	1/min 360
Sběrný prostor	mm 80
Postranní metla
Prümér bočnich košťat	mm 600
Otáčky (plynule regulovatelné)	1/min 0 - 54
Celogumové oplástěni
Velikost vpředu	-- 5.00-8
Velikost vžadu	-- 4.00-8
Brzda
Přední kola	-- mechanická
Zadni kolo	-- hydrostaticé
Filtrace a sání
Konstrukce	-- Plochý skládaný filtr
Otáčky	1/min 2750
Filtracné plochý sáček filtr na jemný prach	m²	7
Jmenovitý podtlak sací systém	mbar	5
Jmenovitý objemový proud sací systém	m³/h 2400
Vibracné systém -- Elektromotor
Podminky prostředí
Teplota	°C	-5 až +40
Vzdušná vlhkest, ne orosené	%	0 - 90
Zjiistné hodnoty dile EN 60335-2-72
Emise hluku
Hladina akustického tlaku LpA	dB(A)	74
Kolisavost KpA	dB(A)	3
Hladina akustického výkonu \( {\mathrm{L}}_{\mathrm{{WA}}} + \) Kolísavost \( {\mathrm{K}}_{\mathrm{{WA}}} \)	dB(A) 97
Prístrojové vibrate
Hodnota vibrate ruka-paže m/s	2	1,2
Sedadlo m/s	2	0,6
Kolísavost K m/s	2	0,1
Rozměry a hmotnost
Délka x Šiřka x Výška mm 2442x1570x1640
Poloměr otáčení vpravo mm 1515
Poloměr otáčení vlevo mm 1600
Prázdný (bez/s baterí) kg 1398/2690
Povolená celková hmotnost kg 3089
Prípustné zatižení prědní nápravy kg 1417
Prípustné zatižení zadní nápravy kg 1672
Technické změny vyhrazeny.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepci a konstrukčnímu provedení, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadám i požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Použité harmonizační normy

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Použitý postup posuzování shody:

Hladina akustického výkonu dB(A)

Naměřená: 94

Garantovaná: 97

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

H. Jenner

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Varnostna navodila .SL 2

Predvídateľné chybné použitie . SK 2

Vhodné povrchy. SK 2

Bezpečnostné pokyny SK 2

Bezpečnostné pokyny k obsluhe.

Bezpečnostní pokyny k obsluze

sluhe SK 2

Bezpečnostné pokyny k jazde. SK 2

de. SK 2

Prístroje s výškovým vyprazdňovaním. SK 3

Prístroje s ochrannou strechou vodiča. SK 3

Bezpečnostné pokyny k pre

prave prístroja SK 3

Bezpečnostné pokyny k

ošetrovaniu a údržbe . . . SK 3

Funkcia. SK 3

Pokyny k vykladke. SK 3

Ovladacie a funkčné prvky . . . SK 4

Bezpečnostné pokyny pre

Ovládací a funkční prvky . . . SK 4

Bezpečnostné pokyny pre

bateria SK5

Nabíjení baterií SK 5

Provoz SK 6

Nastavení sedadla řidiče SK 6

Volba programu SK 6

Spuštění stroje SK 6

Jízda s přístrojem SK 6

Zametání SK 6

Péče a údržba SK 7

Všeobecné pokyny SK 7

Čištění SK 7

Intervaly údržby SK 7

Údržbářské práce SK 7

Technické údaje SK 1

EU Prohlášení o shodě SK

Před prvním použitím vašeho zařízení si přečtěte tento původní návod k použití, řiďte se jím a uschovejte jej pro pozdější použití nebo pro dalšího majitele zařízení.

Všeobecné pokyny

Když při vybalování zjistíte chybu, která vznikla při přepravě, informujte vašeho prodejce.

Používání výrobku v souladu s jeho určením

Zametací stroj je určen k čištění podlahových ploch pro podnikatelské účely a například pro následující oblasti používání:

Parkoviště Výrobní zařízení Logistické oblasti Hotel Maloobchod Sklady Chodníky

Předvídatelné chybné používání

Bezpečnostní pokyny k obsluze

Bezpečnostní pokyny k jízdě

NEBEZPEČÍ

Nebezpečí poranění! Před jízdou zkontrolujte nosnost podkladu.

NEBEZPEČÍ

Nebezpečí nehody, riziko zranění! Při příliš velkém stoupání hrozí nebezpečí převrácení.

Ve směru jízdy překonávejte pouze stoupání do 12 %. Nebezpečí převrácení při rychlé jízdě v zatáčkách (hlavně při levých zatáčkách). V zatáčkách jeďte pomalu. Nebezpečí převrácení na nestabilním podkladu. - Stroj pohybujte výhradně na pevném podkladu.

Bezpečnostní pokyny k přístrojům na baterie

Přístroje s výškovým vyprázdněním

△NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

→ Při činnostech na výškovém vyprázdnění musíte nádobu na smetí úplně zvednout a zajistit. Zajištění provádějte pouze mimo nebezpečné oblasti.

Přístroje s ochrannou střechou řidiče

POKYN

Bezpečnostní pokyny k přepravě přístroje

→ Respektujte prázdnou hmotnost (transportní hmotnost) při přepravě na přívěsech nebo vozidlech. → Při přepravě přístroje je nutné vytáhnout zástrčku baterie a přístroj bezpečně upevnit.

Bezpečnostní pokyny k ošetřování a údržbě

Hmotnost' (bez batérié) 1398 kg*
Hmotnost' (s batériou) 2690 kg*
* Ak sù namontované montážne suopravy, je hmotnost' ešte vyšsia.

Důležité upozornění: každá deska musí být vždy upevněna 2 šrouby

Denně před zahájením provozu

→ Zkontrolujte stav baterie, v případě potřeby nabijte baterii (viz kapitola "Nabíjení baterií"). → Zkontrolujte, že zametací válec a boční kartáč nejsou opotřebené a že na nich není navinutý páskový odpad. → Zkontrolujte kolečka na navinuté pásky. → Zkontrolujte funkci všech ovládacích prvků. → Zkontrolujte přístroj, zda není poškozen. Vyčistěte prachový filtr tlačítkem Vyčištění filtru.

Upozornění: Popis najdete v kapitole Péče a údržba.

	Oheñ, iskry, olvorené svétlo a fajěenie su zakázané!
	Nebezpečenstvo poleptania!
	Prvá pomoc!
	Výstražné upozornenie!
	Likvidácia!
	Nehádžte batérié do domového odpadu!
	Výstraha pred nebezpečnám elektrickým napátím!

Nebezpečí

Bezpodmínečně respektujte návod k použití výrobce baterií a jednejte podle tohoto návodu.

Baterii nabíjejte pouze pomocí vhodné nabíječky.

Prostory, ve kterých se baterie nabíjejí, musí být dobře větrány, protože při nabíjení vzniká vysoce výbušný plyn.

Nebezpečí

Nebezpečí poleptání. Doplňování vody ve vybitém stavu baterie může vést k vystříknutí kyseliny! Při zacházení s akumulátorovou kyselinou používejte ochranné brýle a dodržujte předpisy,

abyste zabránili poranění a zničení oděvu. Při případném postříkání pokožky nebo oděvu kyselinou okamžitě ji opláchněte velkým množstvím vody.

UPOZORNĚNÍ

K doplnění baterií používejte pouze destilovanou nebo odsolenou vodu (EN 50272-T3).

Doporučené baterie a nabíječky

	Objednámace čísló
Priehradka na batérié 24 V, 700 Ah, (nenároč- ná na Údržbu)*	6.654-280.0
Nabijačka 48 V, 80 A 6	654-281.0
* Prístroj potrebuje 2 batérié

Používání jiných baterií a nabíječek nedoporučujeme a může se realizovat pouze po konzultaci se zákaznickým servisem firmy KÄRCHER.

→ Vytáhněte zástrčku na baterie ze stroje a spojte ji se zástrčkou nabíječky. Zasuňte zástrčku nabíječky do předepsané zásuvky 16 A, nabíječka nabíjí samostatně. Udržujte během nabíjení otevřené oba kryty motoru. → Upozornění: Pokud jsou baterie nabité, vypojte nejdříve nabíječku ze sítě a poté vyberte baterie.

Kontrola a úprava stavu kapaliny baterie

UPOZORNĚNÍ

Bezpodmínečně respektujte návod na používání výrobce baterií a konejte podle tohoto návodu.

Kontrola stavu nabití baterie

- Zobrazení kapacity baterie v zelené oblasti: Baterie je nabitá. - Zobrazení kapacity baterie ve žluté oblasti: Baterie je napůl vybitá. - Zobrazení kapacity baterie v červené oblasti: Baterie je skoro vybitá. Provoz zametání se ukončí zakrátko automaticky. - Kontrolka svítí červeně: Baterie je vybitá. Provoz zametání se ukončí automaticky (opětovné uvedení zametacího agregátu do provozu je možné jen po nabití baterie). → Odjeďte strojem přímo k nabíjecí stanici, vyhněte se přitom stoupání. → Nabijte akumulátor.

Prevádzka

Nastavenie sedadla vodiča

Páku prestavenia sedadla vytiahnite smerom von. Posuňte sedadlo, uvoľnite páku a nechajte ju zapadnúť na svoje miesto. Pohybom sedadla dopredu a dozadu skontrolujte, či je aretované.

Voľba programu

1 Transportná jazda 2 Zametanie so zametacím valcom 3 Zametanie so zametacím valcom a bočnou kefou

Spustenie stroja

Nastavte programový vypínač na transportnú jazdu. Stlačte a podržte stlačený brzdový pedál. Povoľte parkovaciu brzdu.

Jazda dopredu

Nastavte prepínač smeru jazdy do polohy „dopredu“. Pomaly zošliapnite plynový pedál.

Jazda dozadu

Nebezpečenstvo

Nebezpečenstvo poranenia! Pri jazde späť nesmie vzniknúť žiadne nebezpečenstvo pre tretie osoby, prípadne ich na to upozornite. UPOZORNENIE

Nebezpečenstvo poškodenia! Stláčajte prepínač smeru jazdy iba pri zastavenom prístroji.

Nastavte prepínač smeru jazdy do polohy „dozadu“. Pomaly zošliapnite plynový pedál.

Stlačte a podržte stlačený brzdový pedál. Zatiahnite ručnú parkovaciu brzdu. Kľúčik zapaľovania otočte na "0" a vytiahnite.

Preprava

NEBEZPEČENSTVO

Nebezpečenstvo zranenia a poškodenia! Pri prepravovaní zariadenia zohľadnite jeho hmotnosť.

Kľúčik zapaľovania otočte na "0" a vytiahnite. Zatiahnite ručnú parkovaciu brzdu. Zaistite prístroj na pevných upevňovacích bodoch (4x) pomocou upínacích popruhov, lán alebo reťazí. Kolesá zariadenia zaistite klinmi.

Nebezpečenstvo zranenia a poškodenia! Pri uskladnení zariadenia zohľadnite jeho hmotnosť.

Odstavenie

Pokiaľ sa zametací stroj dlhšiu dobu nepoužíva, dodržujte prosím nasledujúce body:

Zametací stroj postavte na rovnú plochu. Nastavte programový vypínač na transportnú jazdu. Kľúčik zapaľovania otočte na "0" a vytiahnite. Zametací stroj zaistite proti pohybu. Zametací stroj vyčistite zvnútra i zvonku. Zariadenie odstavte na chránenom a suchom mieste. Vytiahnite zástrčku batérie zo stroja. Nabite batériu a po asi 2 mesiacoch dobite.

Starostlivosť a údržba

Všeobecné pokyny

UPOZORNENIE

Nebezpečenstvo poškodenia! Nevymývajte prachový filter.

Vyčistite chladič hydraulického oleja. Skontrolujte hydraulické zariadenie. Skontrolujte stav hydraulického oleja. Skontrolujte brzdovú kvapalinu. Skontrolujte opotrebovanie tesniacich líšt, v prípade potreby ich vymeňte.

Skontrolujte a namažte klapku nádoby.

Údržba po opotrebovaní:

Vyměňte těsnicí lišty. → Nastavte nebo vyměňte boční těsnění. Vyměňte zametací válec. Vyměňte boční kartáč.

Upozornění: Popis viz kapitola Údržbářské práce.

Zkontrolujte stav hydraulického oleje a doplňte hydraulický olej POKYN

Nádoba na smetí se nesmí poškodit.

→ Otevřít kryt motoru.

1 Chladič hydraulického oleje

2 Průzor

3 Uzavírací kryt, plnicí otvor oleje

4 Tlakoměr

5 Nádrž na hydraulický olej

6 Pojistka FU 1 (hlavní pojistka)

→ Zkontrolujte stav hydraulického oleje v průzoru.

• Stav oleje se musí nacházet mezi značkami "MIN" a "MAX".

- Pokud je stav oleje pod označením "MIN", doplňte hydraulický olej.

→ Odšroubujte uzavírací kryt plnicího otvoru oleje.

Vyčistěte oblast plnění.

Doplňte hydraulický olej.

Druh oleje: viz technické údaje

Našroubujte uzavírací kryt plnicího otvoru oleje.

POKYN

Pokud manometr ukazuje zvýšený tlak hydraulického oleje, musí vyměnit filtr hydraulického oleje zákaznický servis firmy Kärcher.

Výměna prachového filtru

VÝSTRAHA

Před zahájením výměny prachového filtru vyprázdněte nádobu na nečistoty. Při práci na filtračním zařízení noste protiprachovou masku. Dodržujte bezpečnostní předpisy o nakládání s jemným prachem.

→ Otevřete zablokování, vyšroubujte k tomu hvězdicovou šroub. Vyklopte kryt přístroje dopředu.

→ Otevřete kryt filtru.

Vyklopte vibrátor filtru dopředu.

Vyměňte prachový filtr. Uzavřete opět kryt filtru.

Vyměňte žárovku reflektoru (volba)

→ Odšroubujte reflektor. → Vyberte reflektor a vytáhněte zástrčku. Upozornění: Respektujte polohy zástrčky. → Rozšroubujte reflektor. → Roztáhněte těleso reflektoru a přitom ho držte ve vodorovné poloze, neboť jednotka s lampami není upevněna. Odblokujte uzavírací oblouk a vyberte žárovku. → Namontujte novou žárovku. Zmontujte v opačném pořadí.

Upozornění: Používejte pouze pojistky se stejnou zabezpečovací hodnotou.

Pomoc při poruchách

Uplatňované harmonizované normy:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Uplatňované postupy posuzování

shody:

Osoba odpovědná za dokumentaci: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

__SUPPIMER__

7.

9.15.11

0

12g9gll a

2Jolj

3

JaaJaa

gag g

e 10
