NÁVOD K OBSLUZE TUF Gaming TUFAX5400 ASUS

Sítový kabel (RJ-45)

Stručná příručka ☑

Napájecí adap

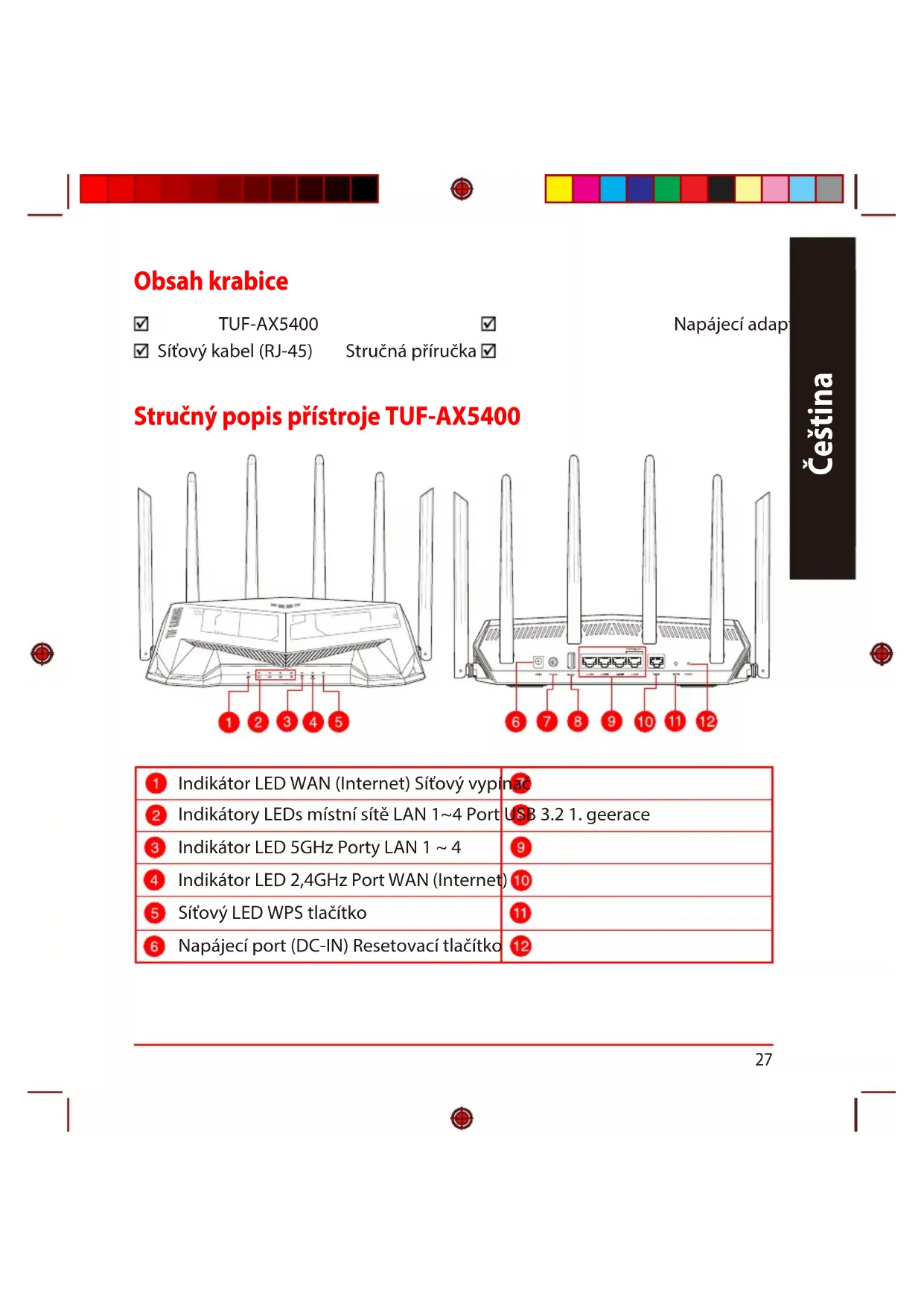

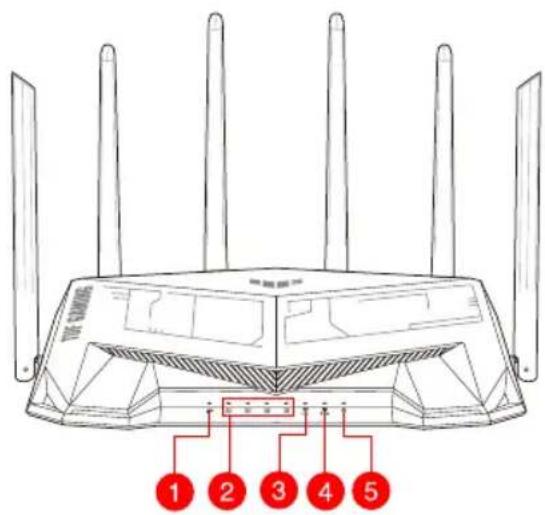

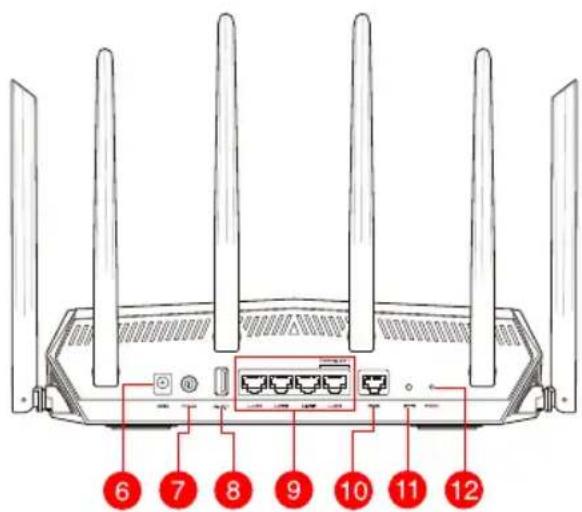

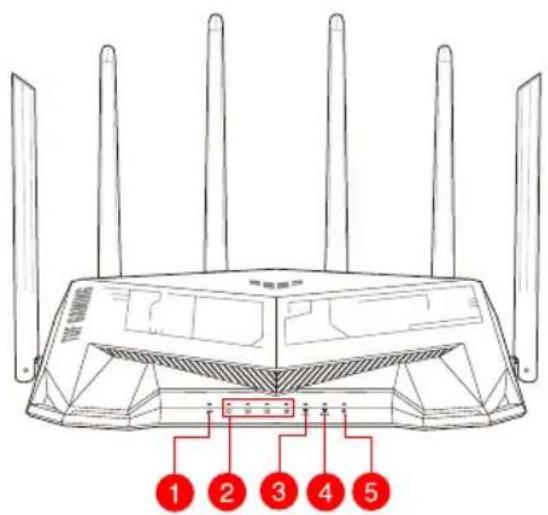

Stručný popis přístroje TUF-AX5400

1 2 3 4 5

6 7 8 9 10 11 12

1	Indikátor LED WAN (Internet) Sítový vypínač
2	Indikátory LEDs místní sítě LAN 1~4 Port USB 3.2 1.geerace
3	Indikátor LED 5GHz Porty LAN 1 ~ 4	9
4	Indikátor LED 2,4GHz Port WAN (Internet)	10
5	Sítový LED WPS tlačítko	11
6	Napájecí port (DC-IN) Resetovací tlačítko	12

Umístění směrovače

Aby byl zajištěn optimální prěnos bezdrátového signálu mezi bezdrátovým směrovačem a síťovými zařízeními, zajistěte, aby byly splněny následující podmínky:

• Umístěte bezdrátový směrovač do centralizované oblasti pro maximální bezdrátové pokrytí pro síťová zařízení.
• Udržujte zařízení mimo kovové překážky a mimo přímé sluneční záření.
• Udržujte zařízení v bezpečné vzdálenosti od zařízení Wi-Fi 802.11g nebo 20 MHz, počítačových periférií 2,4 GHz, zařízení Bluetooth, bezdrátových telefonů, transformátorů, výkonných motorů, fluorescenčního osvětlení, mikrovlnných trub, chladniček a dalšího průmyslového vybavení, aby se zabránilo ztrátě signálu.
  • Vždy zaktualizujte na nejnovější firmware. Nejnovější aktualizace firmwaru jsou k dispozici na webu společnosti ASUS na adrese http://www.asus.com.

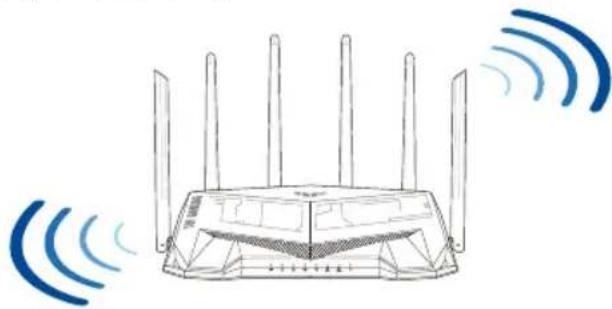

• V zájmu optimálního bezdrátového signálu nasměrujte 6 neodpojitelné antény podle následujícího obrázku.

• Používejte pouze adaptér dodaný se zařízením. Používání jiných adaptérů může poškodit zařízení.
• Technické údaje:

Adaptér stejnosměrného napájení	Výstup stejnosměrného napájení: +12V s proudem 2,5A;
Provozní teplota 0~40	°C Skladování 0~70		°C
Provozní vlhkost 50~90% Skladování	20~90%

Příprava modemu

1. Vypněte napájení kabelového/DSL modemu. Pokud má záložní baterii, vyjměte baterii.

POZNÁMKA: Používáte-li připojení DSL pro internet, bude pro správné nakonfigurování směrovače zapotřebí vaše uživatelské jméno/heslo od vašeho poskytovatele internetového připojení (ISP).

Unplug

Cestina

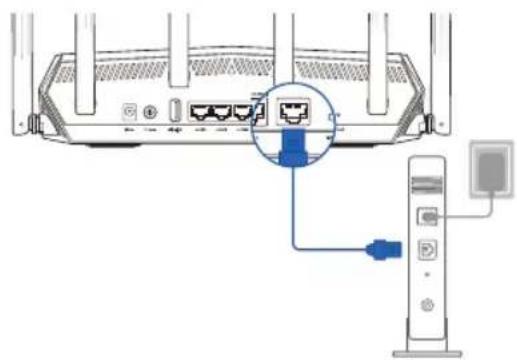

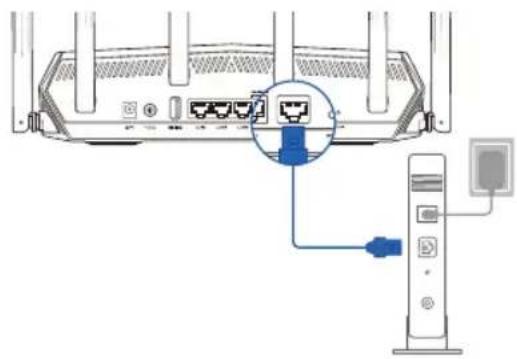

1. Připojte váš modem ke směrovači pomocí přiloženého síťového kabelu.

1. Zapněte napájení kabelového/DSL modemu.

2. Podle indikátorů LED na vaše kabelovém/DSL modemu zkontrolujte, zda připojení je aktivní.

Nastavení zařízení TUF-AX5400

TUF-AX5400 lze nakonfigurovat prostřednictvím pevného nebo bezdrátového připojení.

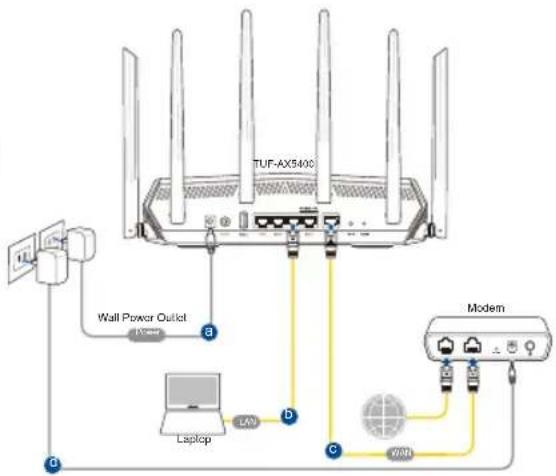

A. Drátové připojení

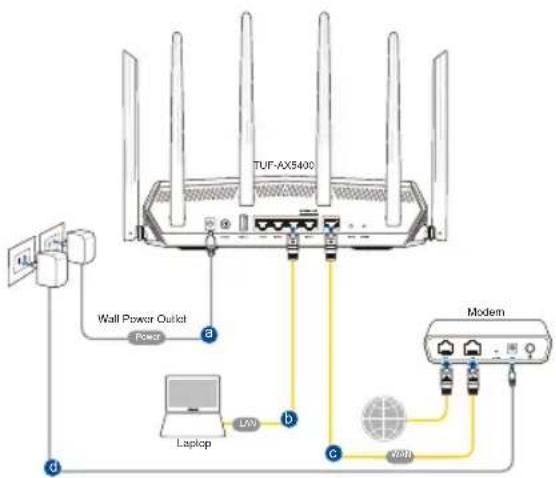

1. Připojte směrovač k elektrické zasuvce a zapněte napájení. Připojte síťový kabel od počítače k portu LAN na směrovači.

TUF-AX5400 Wall Power Outlet Power LXP LXP Modem WAN

1. Po spuštění webového prohlížeče se automaticky spustí webové grafické uživatelské rozhraní. Pokud se nespustí automaticky, zadejte http://router.asus.com.

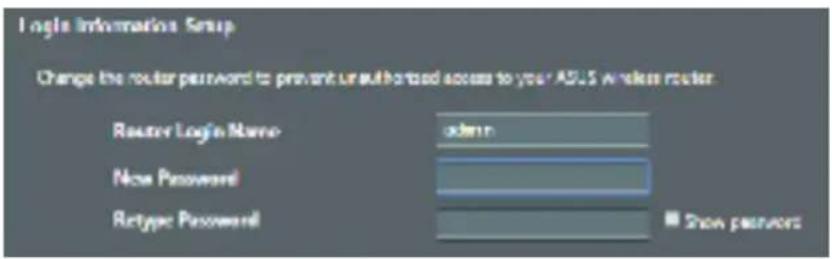

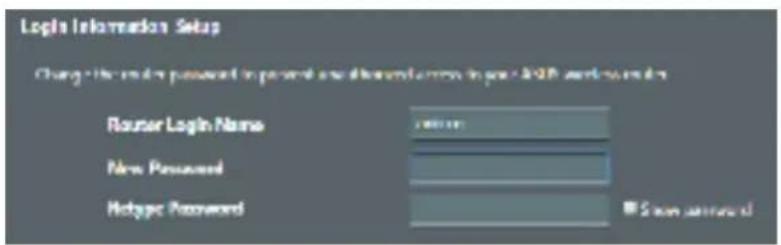

2. Nastavte heslo směrovače, aby se zabránilo neoprávněnému přístupu.

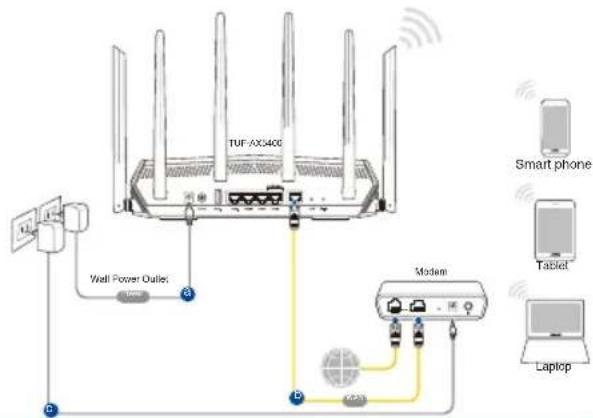

B. Bezdrátové připojení
1. Připojte směrovač k elektrické zásuvce a zapněte napájení.


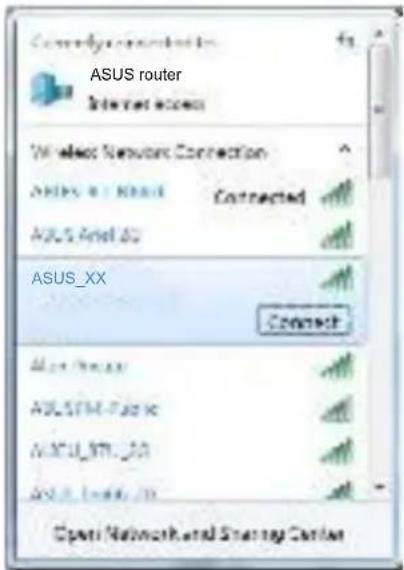

1. Připojte se k názvu sítě (SSID), který je uveden na štítku produktu na boční straně směrovače. Pro zvýšení zabezpečení sítě změňte na jedinečné SSID a vytvořte heslo.

Název sítě Wi-Fi (SSID): ASUS_XX

* XX označuje poslední dvě číslice adresy MAC 2,4 GHz. Je uvedeno na štítku na zadní straně přístroje TUF-AX5400.

1. K nastavení vašeho směrovače můžete zvolit webové grafické uživatelské rozhraní nebo aplikaci ASUS Router.

a. Nastavení přes webové grafické uživatelské rozhraní

- Po spuštění webového prohlížeče se automaticky spustí webové grafické uživatelské rozhraní. Pokud se nespustí automaticky, zadejte http://router.asus.com.

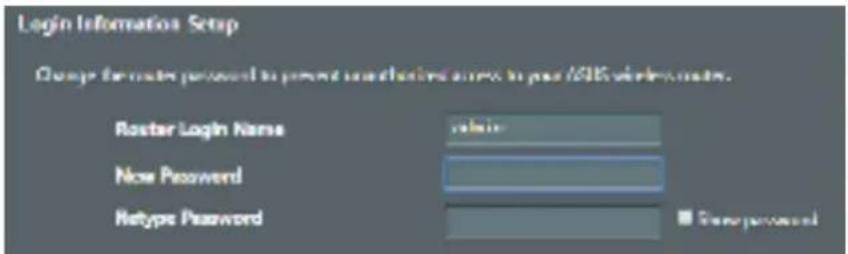

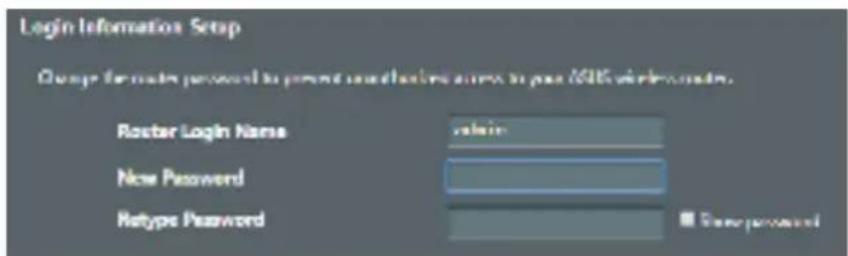

• Nastavte heslo směrovače, aby se zabránilo neoprávněnému přístupu.

b. Nastavení pomocí aplikace

Stáhněte si aplikaci ASUS Router pro nastavení vašeho směrovače z mobilních zařízení.

• Zapněte sít' Wi-Fi v mobilních zařízeních a připojte se k vaší síti TUF-AX5400.
• Dokončete nastavení podle pokynů aplikace ASUS Router.

ASUS Router

ASUS Router

Zapamatování nastavení bezdrátového směrovače

- Po dokončení nastavení směrovače si pamatujte nastavení vašeho bezdrátového připojení.

Název routeru: Heslo:
2.4 GHz sítí SSID: Heslo:
5G Hz sítí SSID: Heslo:

FAQ (ODPOVĚDI NA ČASTÉ DOTAZY)

1. Kde lze najít další informace o tomto bezdrátovém směrovači?

• Server technické podpory: https://www.asus.com/support
- Horká linka pro zákazníky: Viz Horká linka odborné pomoci v Doplňkové příručce.

Pakkens indhold

TUF-AX5400 AC adapter

TUF-AX5400 Adaptér striedavéhořorúdu
☑ Sieťový kábel (RJ-45) Stručný návod na obsluhu

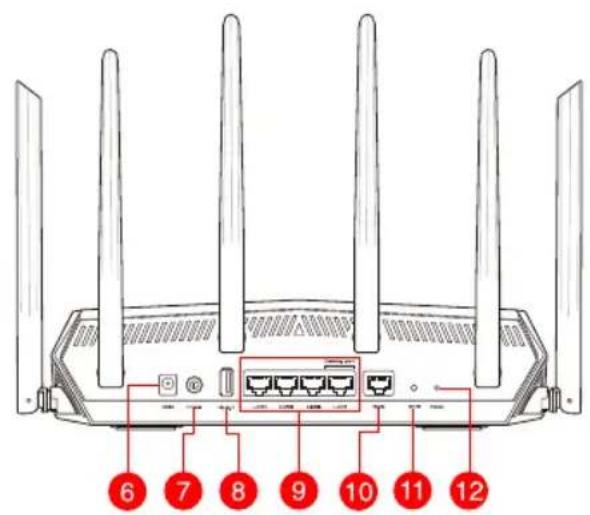

Stručný prehlad vášho zariadenia TUF-AX5400

1 2 3 4 5

6 7 8 9 10 11 12

1 WAN (Internet) LED Sietový vypínač	7
2 LAN 1~4 LEDs Porty USB 3.2 Gen 1	8
3 LED indikátor pre 5 GHz Porty LAN	9-4
4 LED indikátor pre 2,4 GHz Port WAN(Internet)
5 LED indikátor napájania Tlačidlo WPS
6 Port napájania (DC-IN – vstup jednosmerného prúdu)	12 Tlačidlo na resetovanie

1. Odpojte napájací kábel/modem DSL. Ak je vybavený záložnou batériu, vyberte ju.

1. Modem pripojte k smerovaču pomocou dodaného sietového kábla.

1. Smerovač zapojte do elektrickej zásuvky a zapnite ho. Sietový kábel z počítača zapojte do portu LAN v smerovači.

1. Po otvorení webového prehl'adávača sa automaticky načita webové grafické použivatel'ské rozhranie (GUI). Ak sa nenačita automaticky, zadajte adresu http://router.asus.com.
2. Nastavte heslo pre smerovač, aby sa zabránilo neoprávnenému prístupu.

• Po pripojení sa po otvorení webového prehl'adávača automaticky načita webové grafické používatel'ské rozhranie (GUI). Ak sa nenačita automaticky, zadajte adresu http://router.asus.com.
• Nastavte heslo pre smerovač, aby sa zabránilo neoprávnenému prístupu.

Často kladené otázky (FAQ)

1. Smerovač zapojte do elektrickej zásuvky a zapnite ho. Sietový kábel z počítača zapojte do portu LAN v smerovači.

TUF-AX5400 Wall Power Outlet Kissim L4W L4W C Modem W/W
