ПОСІБНИК КОРИСТУВАЧА TUF Gaming TUFAX5400 ASUS

До комплекту входять

TUF-AX5400
☑ Мережевий кабель (RJ-45)

☑ Адаптер змінного струму
☑ Керівництво для початку експлуатації

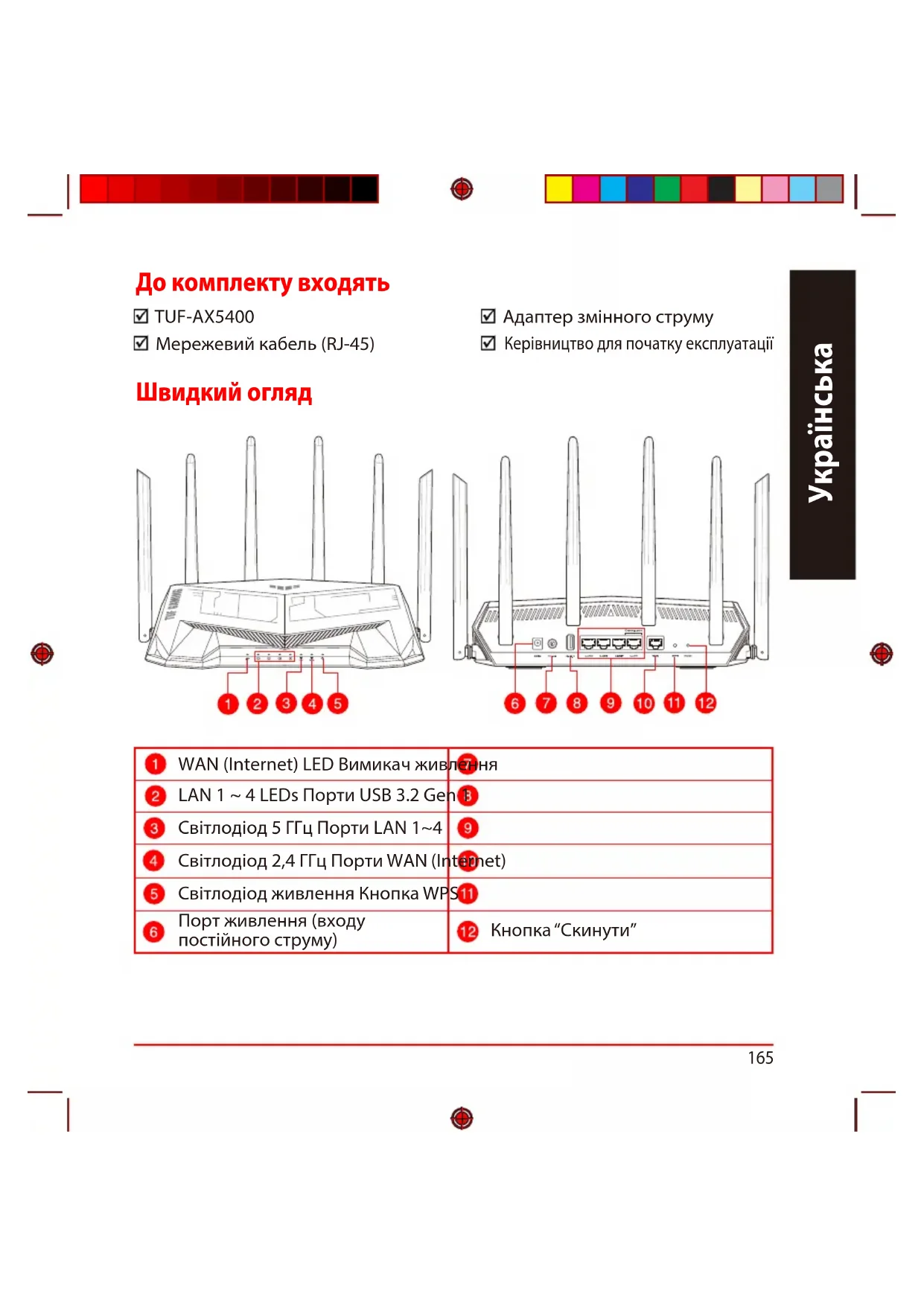

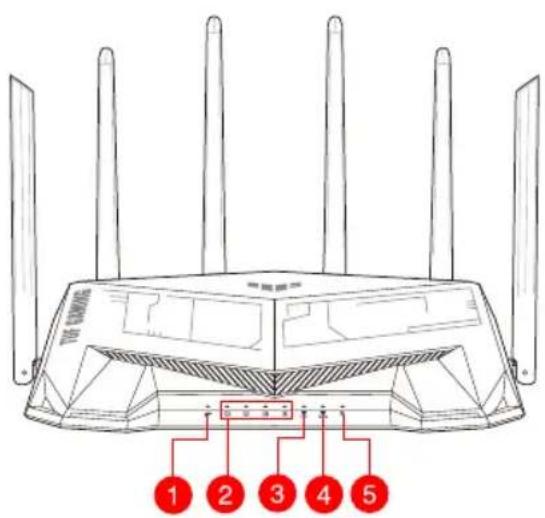

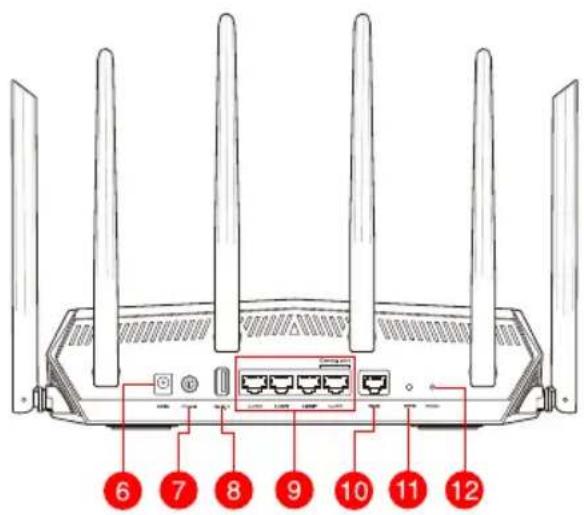

Швидкий огляд

1 2 3 4 5

6 7 8 9 10 11 12

1 WAN (Internet) LED Вимикач живлення
2 LAN 1 ~ 4 LEDs Порти USB 3.2 Gen B
3 Світлодіод 5 ГГц Порти LAN 1~4	9
4 Світлодіод 2,4 ГГц Порти WAN (Internet)
5 Світлодіод живлення Кнопка WPS	11
6 Порт живлення (входу постійного струму)	12 Кнопка "Скинути"

Розташування бездротового маршрутизатора

Щоб забезпечити найвищу якість передачі сигналу між маршрутизатором і підключеними до нього мережевими пристроями, переконайтеся, що:

• Маршрутизатор знаходиться по центру всіх пристроїв, щоб досягти максимального покриття для мережевих пристроїв.
• Розташовуйте маршрутизатор подалі від металевих предметів, які стають перешкодами на шляху сигналу, і бережіть від прямого сонячного проміння.

МГц, периферійних пристроїв комп'ютерів на 2,4 ГГц, пристроїв Bluetooth, бездротових телефонів, трансформаторів, потужних моторів, люмінесцентних ламп, мікрохвильових пічок, холодильників та іншого промислового обладнання, щоб уникнути інтерференції або втрати сигналу.

• Постійно поновлюйте первинне ПЗ. Відвідайте сайт ASUS http://www.asus.com, щоб отримати найсвіжіші поновлення первинного ПЗ.

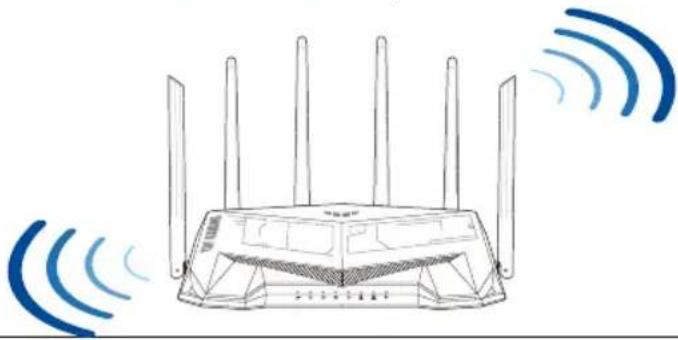

• Щоб отримати найвищу якість бездротового сигналу, орієнтуйте шість нез'ємн антени так, як показано на малюнку нижче.

• Користуйтеся лише адаптером з комплекту. Користування іншими адаптерами може пошкодити пристрій.
  • Технічні характеристики:

Адаптер живленняпостійного струму	Вихід постійного струму: +12 В з макс.струмом 2,5 А
Температура експлуатації 0~40 °C 36ерігання 0~70 °C
Відносна вологість повітряексплуатації	50~90% 36ерігання 20~90%

Підготовка модема

1. Вимкніть з мережі шнур живлення/модем DSL. Якщо пристрій має акумулятор, вийміть його.

ПРИМІТКА: Якщо ви користуєтеся Інтернет через DSL, вам знадобиться ім'я користувача/пароль від Інтернет- провайдера, щоб правильно конфігурувати маршрутизатор.

Unplug

Урехинбка

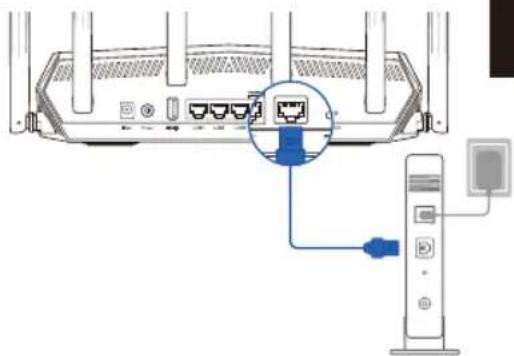

1. Підключіть модем до маршрутизатора поєднаним у пару мережевим кабелем.

1. Підключіть до електромережі шнур живлення/модем DSL.
2. Перевірте шнур/світлодіодні індикатори модема DSL, щоб пересвідчитися, що підключення - активне.

Налаштування TUF-AX5400

Можна налаштувати TUF-AX5400 через дротове або бездротове підключення.

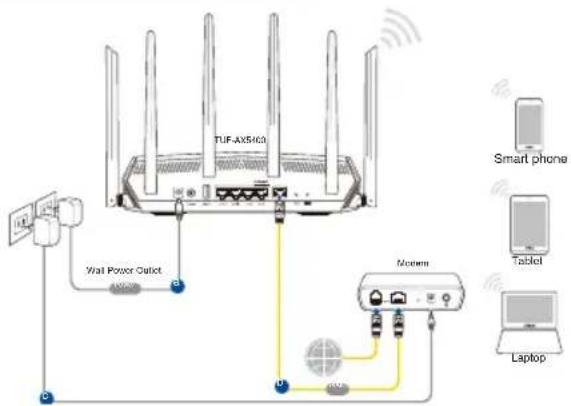

A. Дротове підключення:

1. Увімкніть маршрутизатор до розетки живлення і подайте живлення. Підключіть мережевий кабель від комп'ютера до порту LAN на маршрутизаторі.

TUF-AXS40D Wall Power Outlet FOS2 a LUN b Modem

1. Графічний веб-інтерфейс автоматично запускається, коли ви відкриваєте веб-браузер. Якщо він не запускається автоматично, введіть http://router.asus.com.

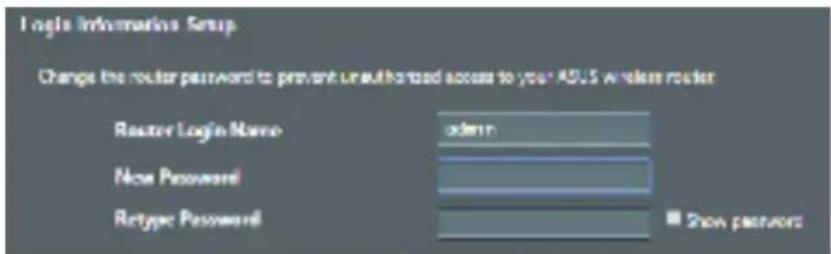

2. Встановіть пароль на маршрутизатор, щоб запобігти неавторизованому доступу.

В. Бездротове підключення

1. Увімкніть маршрутизатор до розетки живлення і подайте живлення.


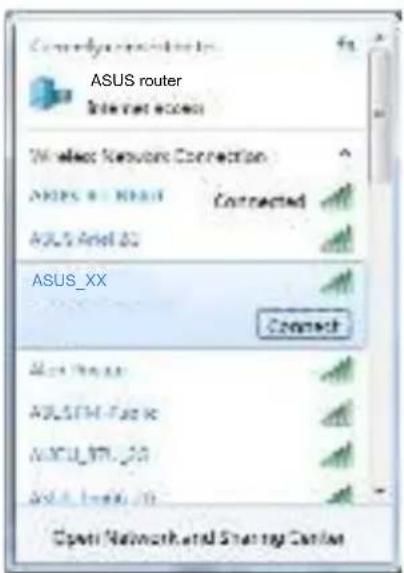

1. Підключіться до мережевої назви (SSID), вказаної на ярлику виробу ззаду на маршрутизаторі. Заради надійнішої безпеки мережі змініть SSID на унікальний і призначте пароль.

* XX відповідає останнім двом цифрам МАС-адреси 2,4 ГГц. їх вказано на ярлику ззаду на RT-AX82U.

1. Для налаштування маршрутизатора можна вибрати графічний вебінтерфейс або програму маршрутизатора ASUS.

а. Налаштування через графічний веб-інтерфейс

- Графічний веб-інтерфейс автоматично запускається, коли ви відкриваєте веб-браузер. Якщо він не запускається автоматично, введите http://router.asus.com.

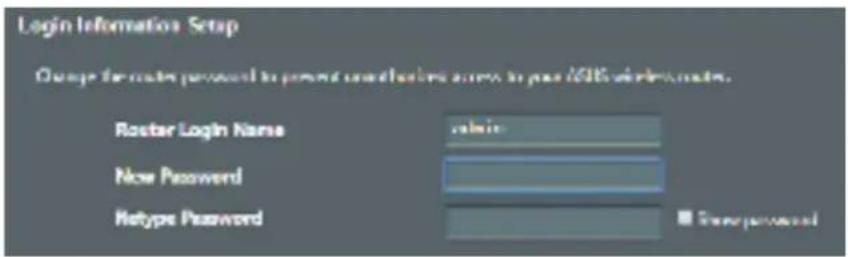

Встановіть пароль на маршрутизатор, щоб запобігти неавторизованому доступу.

b. Налаштування через програму

Завантажте програму маршрутизатора ASUS, щоб налаштувати маршрутизатор через мобільні пристрої.

• Увімкніть Wi-Fi на мобільних пристроях і підключіть їх до мережі RT-AX82U.
  Виконуйте інструкції з налаштування програми маршрутизатора ASUS, щоб завершити налаштування.

ASUS Router

ASUS Router

Як запам'ятати налаштування бездротового маршрутизатора

- Завершуючи налаштування маршрутизатора, запам'ятайте бездротові налаштування.

Назва маршрутизатора: Пароль:
SSID мережі 2,4 ГГц: Пароль:
SSID мережі 5 ГГц: Пароль:

Розповсюджені питання

1. Де знайти більше інформації про цей бездротовий маршрутизатор?
2. Сайт технічної підтримки: https://www.asus.com/support
3. Гаряча лінія для клієнтів: Див. "Гарячі лінії" у Supplementary Guide (Додаткове керівництво).
