INSTRUKCJA OBSŁUGI TUF Gaming TUFAX5400 ASUS

Zawartość opakowania

TUF-AX5400

Adapter zsilania

Kabel sieciowy (RJ-45)

Instrukcja szybkiego uruchomienia

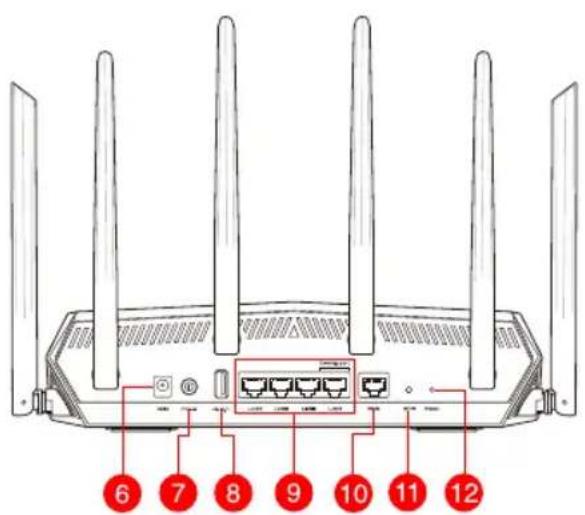

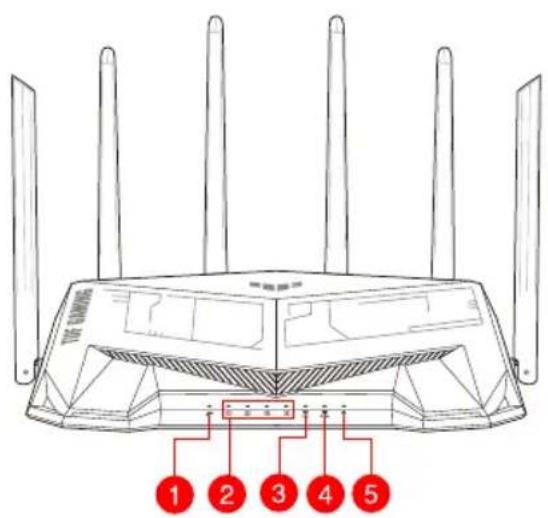

Szybki przegląd routera TUF-AX5400

1 2 3 4 5

6 7 8 9 10 11 12

1 WAN (Internet) LED Włącznik zasilania	7a
2 LAN 1~4 LEDs Port USB 3.2 Gen 1	8
3 Dioda 5GHz LED Porty LAN 1 ~ 4	9
4 Dioda 2,4GHz LED Port WAN (Internet)	10
5 Dioda LED zasilania Przycisk WPS	11
6 Port wejścia zasilania (Wejście prądu stałego)	12 Przycisk Reset

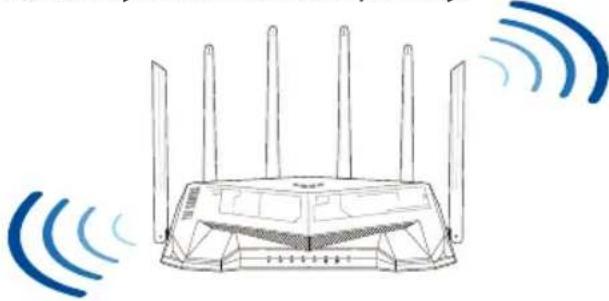

Pozycjonowanie routera

Dla zapewnienia najlepszej transmisji sygnału bezprzewodowego pomiędzy routerem bezprzewodowym a podłączonymi urządzeniami sieciowymi należy upewnić się, że:

• Router bezprzewodowy jest umieszczony centralnie, aby zapewnić maksymalny zasięg transmisji bezprzewodowej do urządzeń sieciowych.
• Urządzenie trzymać z dala od metalowych przeszkód oraz bezpośredniego działania promieniowania słonecznego.
• W celu zapobieżenia zakłóceniom lub utratom sygnału trzymać urządzenie z dala od urządzeń Wi-Fi obsługujących wyłącznie pasma 802.11g lub 20 MHz, komputerowych urządzeń peryferyjnych 2,4 GHz, urządzeń Bluetooth, telefonów bezprzewodowych, transformatorów, silników do wysokich obciążeń, świetlówek, kuchenek mikrofalowych, lodówek oraz innego wyposażenia przemysłowego.

- Zawsze zaktualizować oprogramowanie do najnowszej wersji oprogramowania sprzętowego. Najnowsze informacje dotyczące aktualizacji oprogramowania sprzętowego można uzyskać na stronie internetowej ASUS pod adresem http://www.asus.com.

- Aby zapewnić najlepszą jakość sygnału bezprzewodowego, ustaw kierunek 6 nieodłączana anten, tak jak na schemacie poniżej.

• Stosować tylko zasilacz dołączony do zestawu. Zastosowanie innych zasilaczy może spowodować uszkodzenie urządzenia.
  • Dane techniczne:

Zasilacz sieciowy prądu stałego	Wyjście prądu stałego: +12 V przy prądzie 2,5 A
Temperatura pracy 0~40 °C Przechowywanie 0~70 °C
Wilgotność działania 50~90% Przechowywanie 20~90%

Przygotowanie modemu

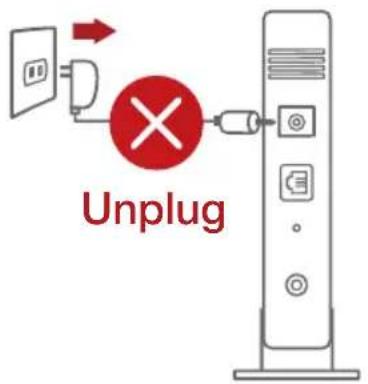

1. Odłącz kabel zasilający/modem DSL. Jeśli zawiera on baterię podtrzymującą, wyjmij ją.

UWAGA: Jeśli modem DSL służy do obsługi Internetu, konieczne będzie odpowiednie skonfigurowanie routera przy użyciu nazwy użytkownika/hasła uzyskanych od usługodawcy internetowego (ISP).

Unplug

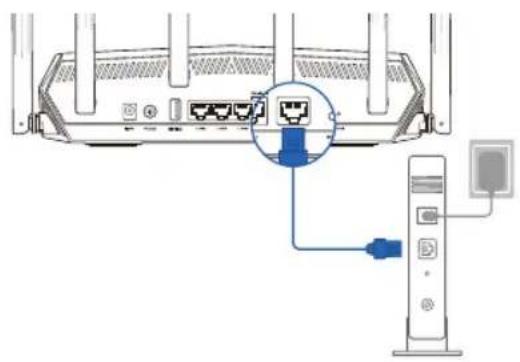

1. Podłącz modem do routera przy użyciu dołączonego kabla sieciowego.

1. Włącz modem kablowy/DSL.
2. Sprawdź wskaźniki LED na modemie kablowym/DSL w celu upewnienia się, że połączenie jest aktywne.

Konfiguracja TUF-AX5400

TUF-AX5400 można skonfigurować w ramach połączenia przewodowego lub bezprzewodowego.

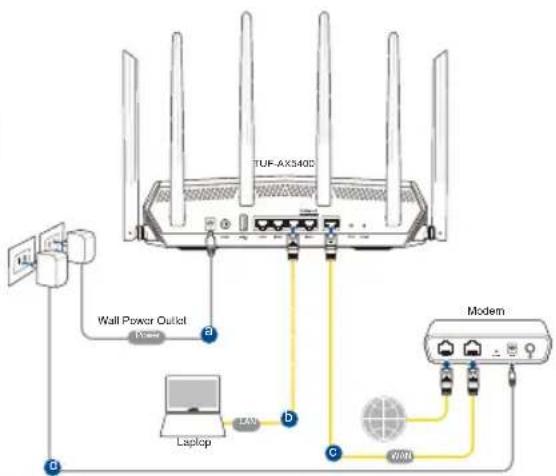

A. Połączenie przewodowe

1. Podłącz router do gniazda elektrycznego i włącz go. Podłącz kabel sieciowy do komputera i portu LAN routera.

TUF-AX340C Wall Power Outlet Laser A B c d Laptop Modem

1. Po uruchomieniu przeglądarki, automatycznie otwiera się sieciowy, graficzny interfejs użytkownika. Jeżeli nie uruchomi się automatycznie, wpisz adres http://router.asus.com.

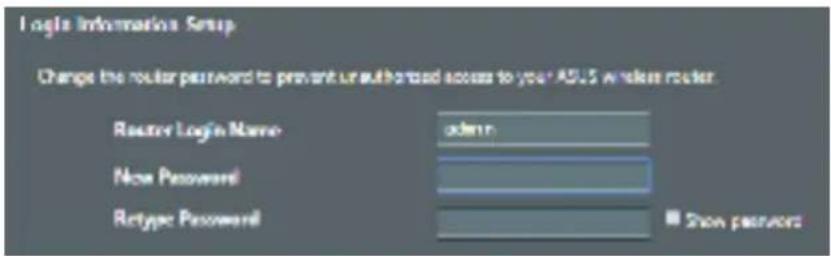

2. Ustaw hasło dla routera w celu zabezpieczenia go przed nieautoryzowanym dostępem.

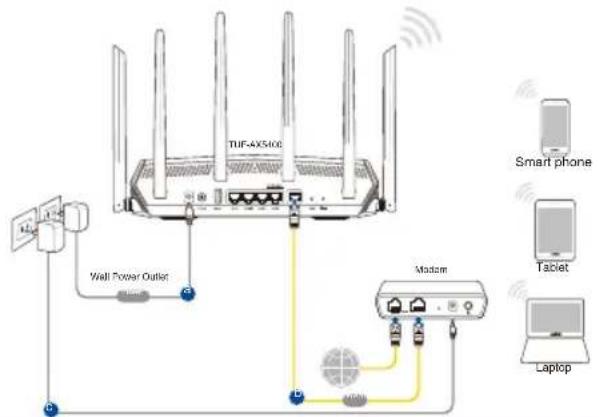

B. Połączenie bezprzewodowe
1. Podłącz router do gniazda elektrycznego i włącz go.


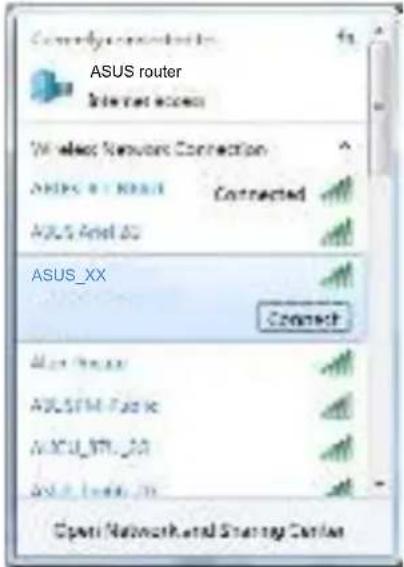

1. Nawiąż połączenie z siecią o identyfikator SSID wskazanej na etykiecie produktu z tyłu routera. Aby lepiej zabezpieczyć sieć, zmień identyfikator SSID na unikatowy i przypisz hasło.

Nazwa Wi-Fi (SSID): ASUS_XX

* XX to dwie ostatnie cyfry adresu MAC 2,4 GHz. Można go znaleźć na etykiecie z tyłu TUF-AX5400.

1. Konfigurację routera można wykonać graficzny interfejs użytkownika (GUI) strony sieci web GUI lub przez aplikację ASUS Router.

a. Konfiguracja przez graficzny interfejs użytkownika (GUI) strony sieci web

- Po połączeniu, przy uruchamianiu przeglądarki, automatycznie otwiera się sieciowy, graficzny interfejs użytkownika. Jeżeli nie uruchomi się automatycznie, wpisz adres http://router.asus.com.

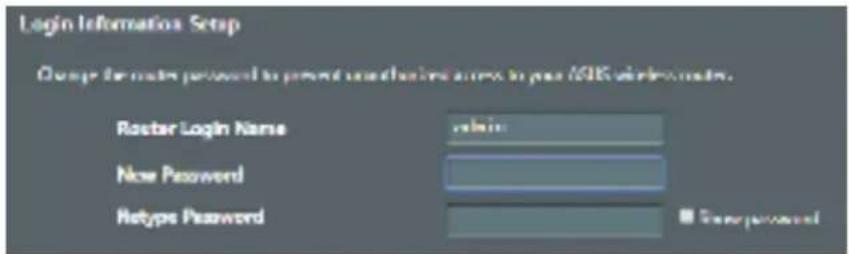

- Ustaw hasło dla routera w celu zabezpieczenia go przed nieautoryzowanym dostępem.

b. Konfiguracja przez aplikację

Pobierz aplikację ASUS Router w celu konfiguracji routera przez urządzenia mobilne.

• Włącz Wi-Fi w urządzeniach mobilnych i połącz z siecią TUF-AX5400.
• Wykonaj instrukcje aplikacji ASUS Router w celu dokoczenia ustawień.

ASUS Router

ASUS Router

Zapisanie ustawień routera bezprzewodowego

- Zapamiętaj ustawienia sieci bezprzewodowej po zakończeniu konfiguracji routera.

Nazwa routera: Hasło:
Za pomocą nazwy (identyfikatora SSID) sieci 2,4 GHz:	Hasło:
Za pomocą nazwy (identyfikatora SSID) sieci 5 GHz:	Hasło:

Często zadawane pytania (FAQ)

1. Gdzie można znaleźć więcej informacji o routerze bezprzewodowym?

2. Portal wsparcia technicznego: https://www.asus.com/support

3. Obsługa klienta: Patrz Obsługa klienta w Dodatkowym przewodniku.
