MANUALE UTENTE TUF Gaming TUFAX5400 ASUS

Contenuto della confezione

☑ Router wireless TUF-AX5400 Adattatore AC
☑ Cavo di rete Ethernet (RJ-45) Guida rapida

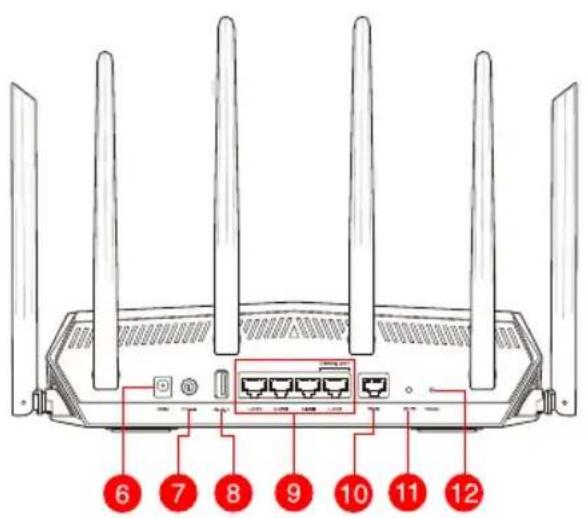

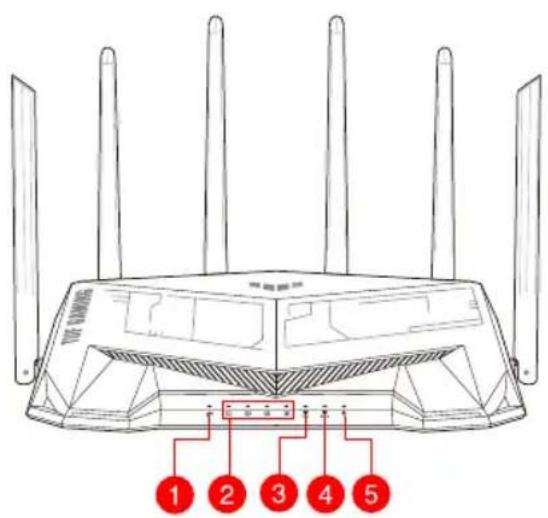

Aspetto del vostro TUF-AX5400

1 2 3 4 5

6 7 8 9 10 11 12

1 LED Internet (WAN) Pulsante di accensione/spegnimento
2 LED LAN 1~4 Porta USB 3.2 Gen 1	8
3 LED 5GHz Porte LAN 1 ~ 4	9
4 LED 2.4GHz Porta Internet (WAN)	10
5 LED di alimentazione Pulsante WPS	11
6 Porta ingresso alimentazione (DC-IN) Pulsante di reset

Posizionamento del vostro router wireless

Per ottenere una migliore trasmissione del segnale tra il router wireless e i dispositivi di rete connessi assicuratevi di:

• Posizionate il router wireless il più possibile al centro della vostra area per avere una copertura globale migliore.
• Tenete il router lontano da ostacoli di metallo e dalla luce solare diretta.

- Tenete lontano da dispositivi Wi-Fi (che supportino solo 802.11g o 20Mhz), periferiche per computer a 2.4Ghz, dispositivi Bluetooth, telefoni cordless, trasformatori, motori pesanti, luci fluorescenti, forni a microonde, frigoriferi o altre attrezzature industriali per prevenire interferenze sul segnale.

- Aggiornate sempre all'ultimo firmware disponibile. Scaricate l'ultimo firmware disponibile dal sito web ASUS: http://www.asus.com.

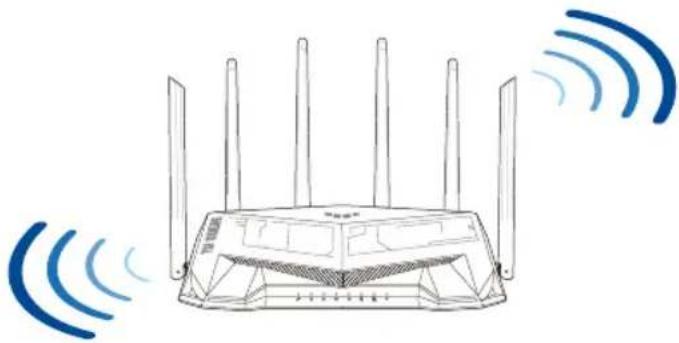

- Per assicurarvi la migliore qualità del segnale senza fili orientate le sei antenne non rimovibili come mostrato nella figura seguente.

• Usate solamente l'adattatore di alimentazione che trovate nella confezione. L'utilizzo di altri adattatori potrebbe danneggiare il dispositivo.
• Specifiche:

Adattatore di alimentazione DC:	Uscita alimentatore DC: +12V con corrente 2.5A
Temperatura di esercizio 0~40°C	Archiviazione	0~70°C
Umidità di esercizio 50~90%	Archiviazione 20~90%

Preparazione del modem

1. Scollegate il cavo di alimentazione/modem DSL. Se è presente una batteria di riserva, rimuovetela.

NOTA: Se usate la linea DSL per Internet avrete bisogno di nome utente e password forniti dal vostro ISP (Internet Service Provider) per configurare il router correttamente.

Unplug

Italiano

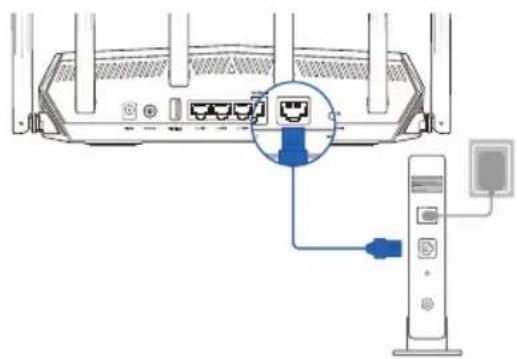

1. Collegiate il vostro modem al router usando il cavo di rete in dotazione.

1. Accendete il vostro modem DSL/cavo.

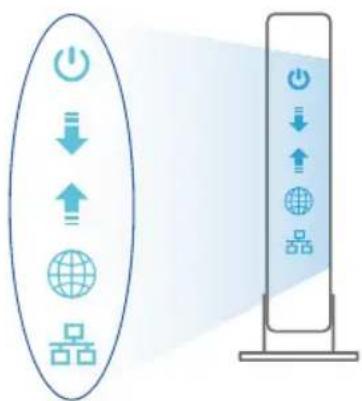

2. Controllate i LED sul vostro modem DSL/cavo per verificare che la connessione sia attiva.

Installazione di TUF-AX5400

Potete configurare il router tramite connessione cablata o senza fili.

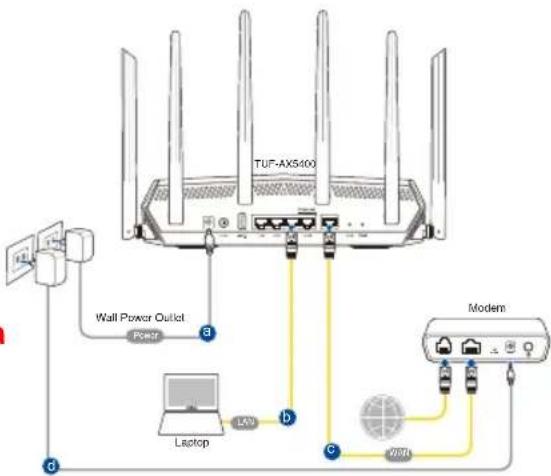

A. Connessione cablata

1. Collegiate il router ad una presa di corrente e accendetelo. Collegiate un cavo di rete dal vostro computer ad una porta LAN del router.

TUF-AX5400 Wall Power Outlet Power L4W L4W C Modem

1. L'interfaccia web (GUI) si avvia automaticamente quando aprite un browser web. In caso contrario inserite http://router.asus.com nella barra degli indirizzi.

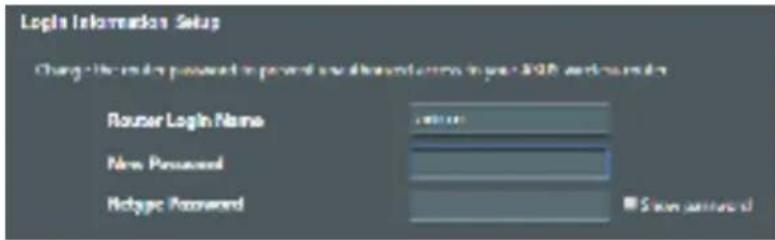

2. Impostate una password per il vostro router per prevenire accessi non autorizzati.

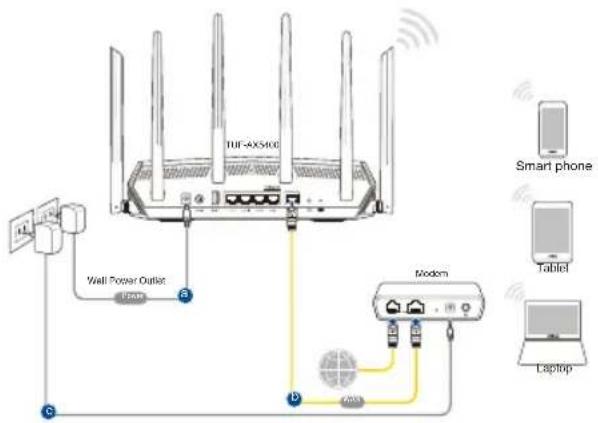

B. Connessione senza fili

1. Collegiate il router ad una presa di corrente e accendetelo.


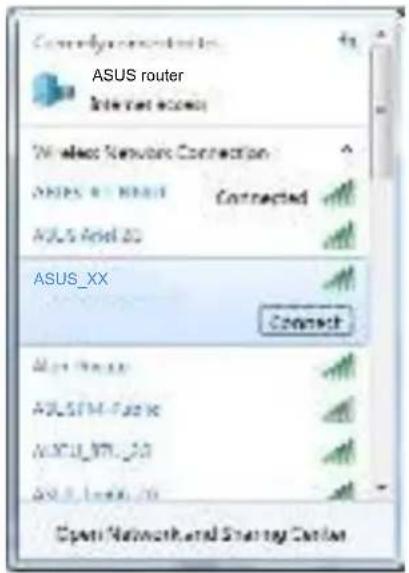

1. Stabilite la connessione alla rete senza fili con nome (SSID) che trovate sull'etichetta nella parte posteriore del router. Per una migliore sicurezza di rete modificate il SSID inserendo un nome unico e assegnate una password.

* XX corrisponde alle ultime due cifre dell'indirizzo MAC 2.4GHz. Potete trovare l'indirizzo nell'etichetta sul retro del router.

1. Per configurare il router potete scegliere l'interfaccia web GUI o l'app ASUS Router.

a. Configurazione tramite interfaccia web GUI

- Una volta eseguita la connessione l'interfaccia web (GUI) si avvia automaticamente quando aprite un browser web. In caso contrario inserite http://router.asus.com nella barra degli indirizzi.

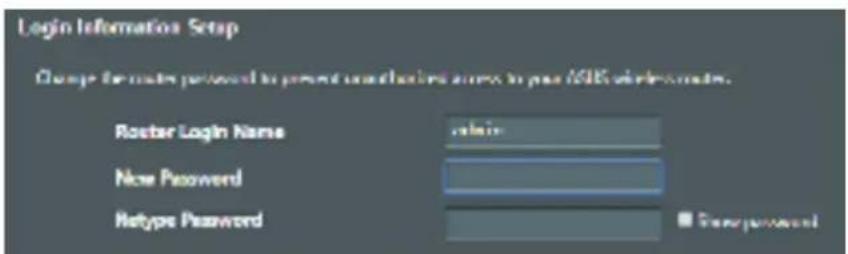

- Impostate una password per il vostro router per prevenire accessi non autorizzati.

b. Configurazione tramite app

Scaricate l'app ASUS Router per configurare il router tramite il vostro dispositivo mobile.

• Abilitate la connessione Wi-Fi sul vostro dispositivo mobile per connettervi alla rete del router.
• Seguite le istruzioni sull'app ASUS Router per completare la configurazione.

ASUS Router

ASUS Router

Prendete nota delle impostazioni del router wireless

- Prendete nota delle impostazioni wireless dopo aver completato la configurazione.

Nome utente: Password:
SSID rete 2.4GHz: Password:
SSID rete 5GHz: Password:

FAQ

1. Dove posso trovare ulteriori informazioni sul mio router wireless?

2. Sito del supporto tecnico: http://www.asus.com/it/support

3. Numero del servizio clienti: consultate la sezione Networks Global Hotline Information di questa guida rapida
