KÄYTTÖOHJE TUF Gaming TUFAX5400 ASUS

TUF-AX5400 Verkkolaite

Verkkokaapeli (RJ-45) Pikaopas

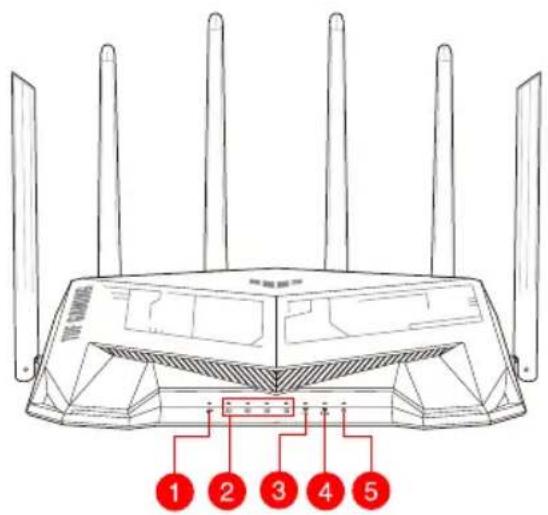

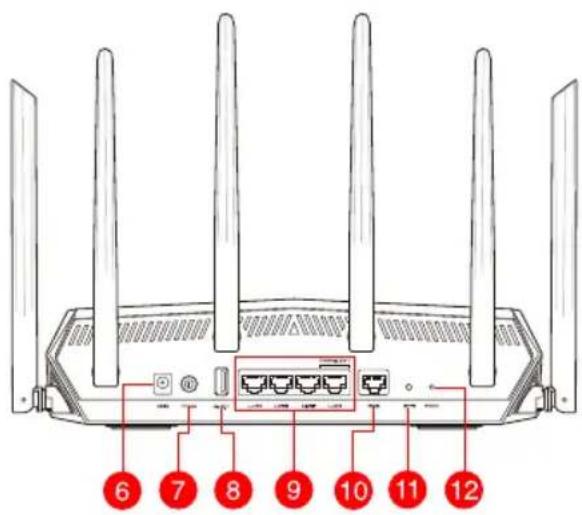

Katsaus TUF-AX5400-sovellukseen

1 2 3 4 5

6 7 8 9 10 11 12

1 WAN (Internet) LED Virtakytkin	7
2 LAN 1~4 LEDs USB 3.2 Gen 1-portit	8
3 5GHz LED-valo	9 LAN 1~4 portit
4 2,4GHz LED-valo	10 WAN (Internet) portti
5 Virran LED-valo WPS-painike	11
6 Virta (DC-In)-portti Nollauspainike	12

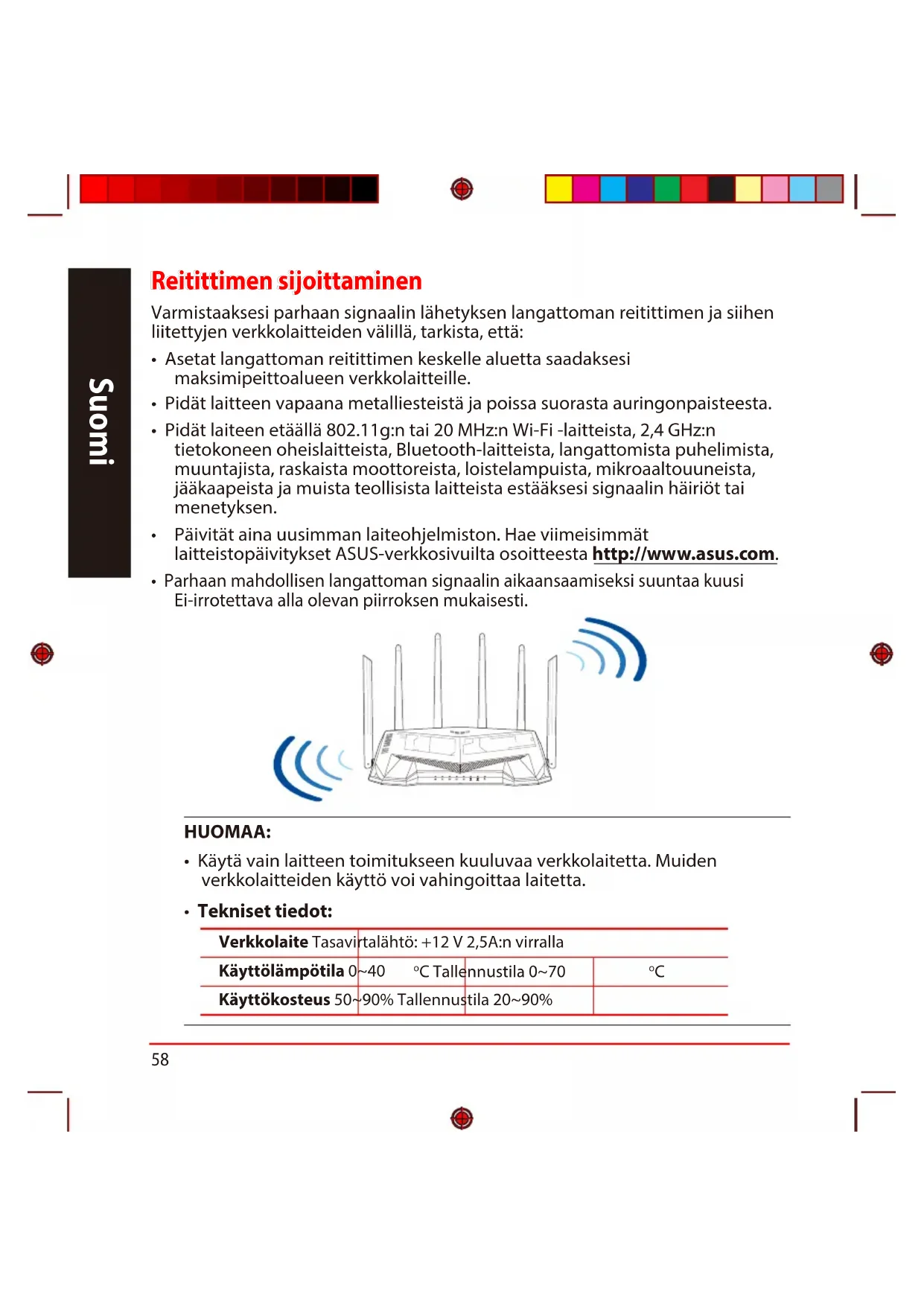

Reitittimen sijoittaminen

Varmistaaksesi parhaan signaalin lähetyksen langattoman reitittimen ja siihen liitettyjen verkkolaitteiden välillä, tarkista, että:

• Asetat langattoman reitittimen keskelle aluetta saadaksesi maksimipeittoalueen verkkolaitteille.
• Pidät laitteen vapaana metalliesteistä ja poissa suorasta auringonpaisteesta.
• Pidät laiteen etäällä 802.11g:n tai 20 MHz:n Wi-Fi -laitteista, 2,4 GHz:n tietokoneen oheislaitteista, Bluetooth-laitteista, langattomista puhelimista, muuntajista, raskaista moottoreista, loistelampuista, mikroaaltouuneista, jääkaapeista ja muista teollisista laitteista estääksesi signaalin häiriöt tai menetyksen.
• Päivität aina uusimman laiteohjelmiston. Hae viimeisimmät laitteistopäivitykset ASUS-verkkosivuilta osoitteesta http://www.asus.com.

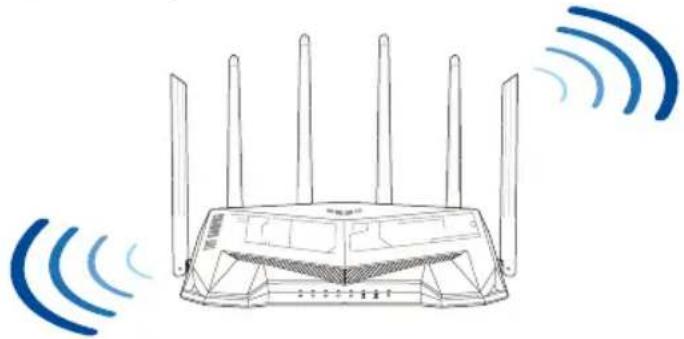

• Parhaan mahdollisen langattoman signaalin aikaansaamiseksi suuntaa kuusi Ei-irrotettava alla olevan piirroksen mukaisesti.

• Käytä vain laitteen toimitukseen kuuluvaa verkkolaitetta. Muiden verkkolaitteiden käyttö voi vahingoittaa laitetta.
• Tekniset tiedot:

Verkkolaite Tasavirtalähtö: +12 V 2,5A:n virralla
Käyttölämpötila 0~40 °C Tallennustila 0~70			°C
Käyttökosteus 50~90% Tallennustila 20~90%

Modeemin valmistelu

1. Irrota virtakaapeli/DSL-modeemi. Jos sillä on akkuvarmistus, irrota akku.

HUOMAUTUS: Jos käytät internet-yhteyteen DSL:ää, tarvitset käyttäjätunnuksen/salasanan internet-palveluntarjoajaltasi (ISP) määrittääksesi reitittimen oikein.

Unplug

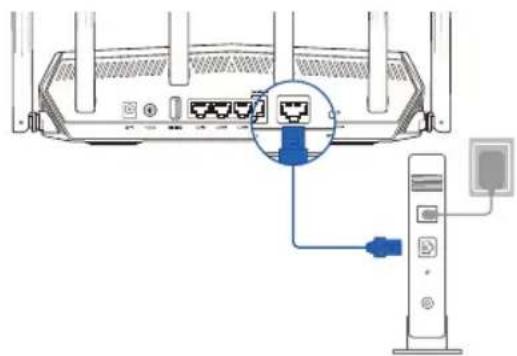

1. Liitä modeemi reitittimeen toimitukseen kuuluvalla verkkokaapelilla.

1. Kytke virta päälle virtakaapeliin/DSL-modeemiin.
2. Tarkista kaapelin/DSL-modeemin LED-valot varmistaaksesi, että yhteys on aktiivinen.

TUF-AX5400 :n asettaminen

Voit asettaa TUF-AX5400 langallisen tai langattoman yhteyden kautta.

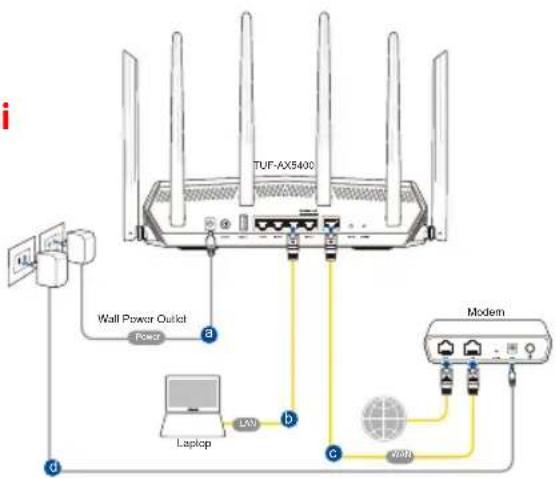

A. Langallinen yhteys

1. Liitä reititin virtalähteeseen ja kytke sen virta päälle. Liitä verkkokaapeli tietokoneesta reitittimen LANporttiin.

TUF-AX5400 Wall Power Outlet Power L31 L32 Modem L33 i a b c d

1. Graafinen web-käyttöliittymä käynnistyy automaattisesti, kun avaat web-selaimen. Jollei se käynnisty automaattisesti, siirry osoitteeseen http://router.asus.com.

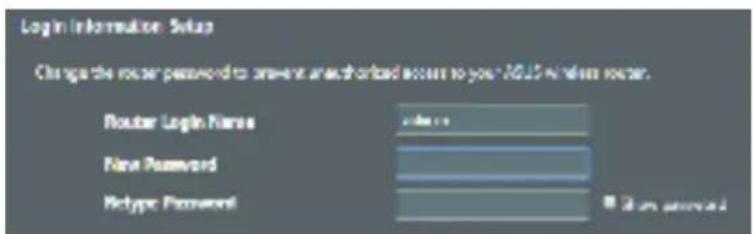

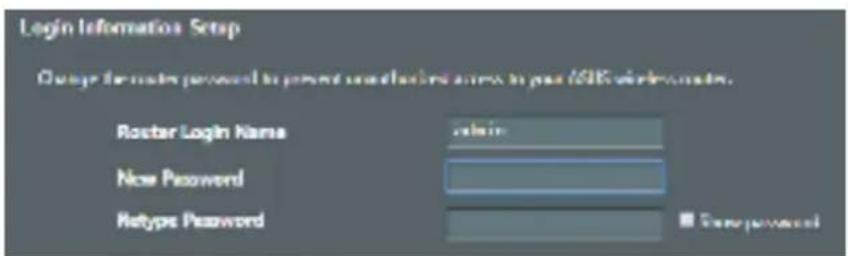

2. Aseta reitittimen salasana estääksesi valtuuttamattoman käytön.

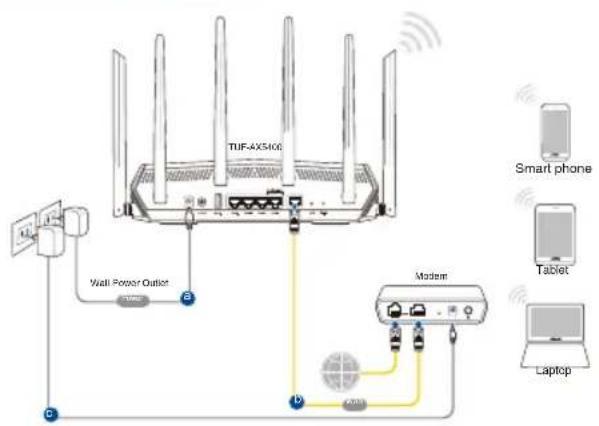

1. Liitä reititin virtalähteeseen ja kytke sen virta päälle.

* XX viittaa 2,4 GHz:in MAC-osoitteen kahteen viimeiseen numeroon. Se on merkitty tarraan TUF-AX5400:n takana.

1. Voit valita joko graafisen web-käyttöliittymän (GUI) tai ASUS-reititinsovelluksen reitittimen asettamiseen.

a. Graafisen web-käyttöliittymän asetus

- Kun liitäntä on tehty, graafinen web-käyttöliittymä käynnistyy automaattisesti, kun avaat web-selaimen. Jos se ei käynnisty automaattisesti, siirry osoitteeseen http://router.asus.com.

- Aseta reitittimelle salasana valtuuttamattoman käytön estämiseksi.

b. Sovelluksen asetus

Lataa ASUS-reititinsovellus asettaaksesi reitittimen mobiililaitteillasi.

- Kytke Wi-Fi päälle mobiililaitteissasi ja muodosta yhteys TUF-AX5400 -verkkoosi.

- Suorita asetus loppuun toimimalla ASUS-reititinsovelluksen asetusohjeiden mukaiseesti.

ASUS Router

ASUS Router

Langattoman reitittimen asetusten muistaminen

- Muista langattomat asetuksesi, kun suoritat reitittimen asetuksen loppuun.

Reitittimen nimi: Salasana:
2,4GHz verkko SSID: Salasana:
5GHz verkko SSID: Salasana:

Usein kysyttyä (FAQ)

1. Mistä saan lisätietoja langattomasta reitittimestä?

2. Teknisen tuen sivusto: https://www.asus.com/support

3. Tukipalvelunumero: Katso tukipalvelunumero kohdasta Supplementary Guide (Lisäopas).
