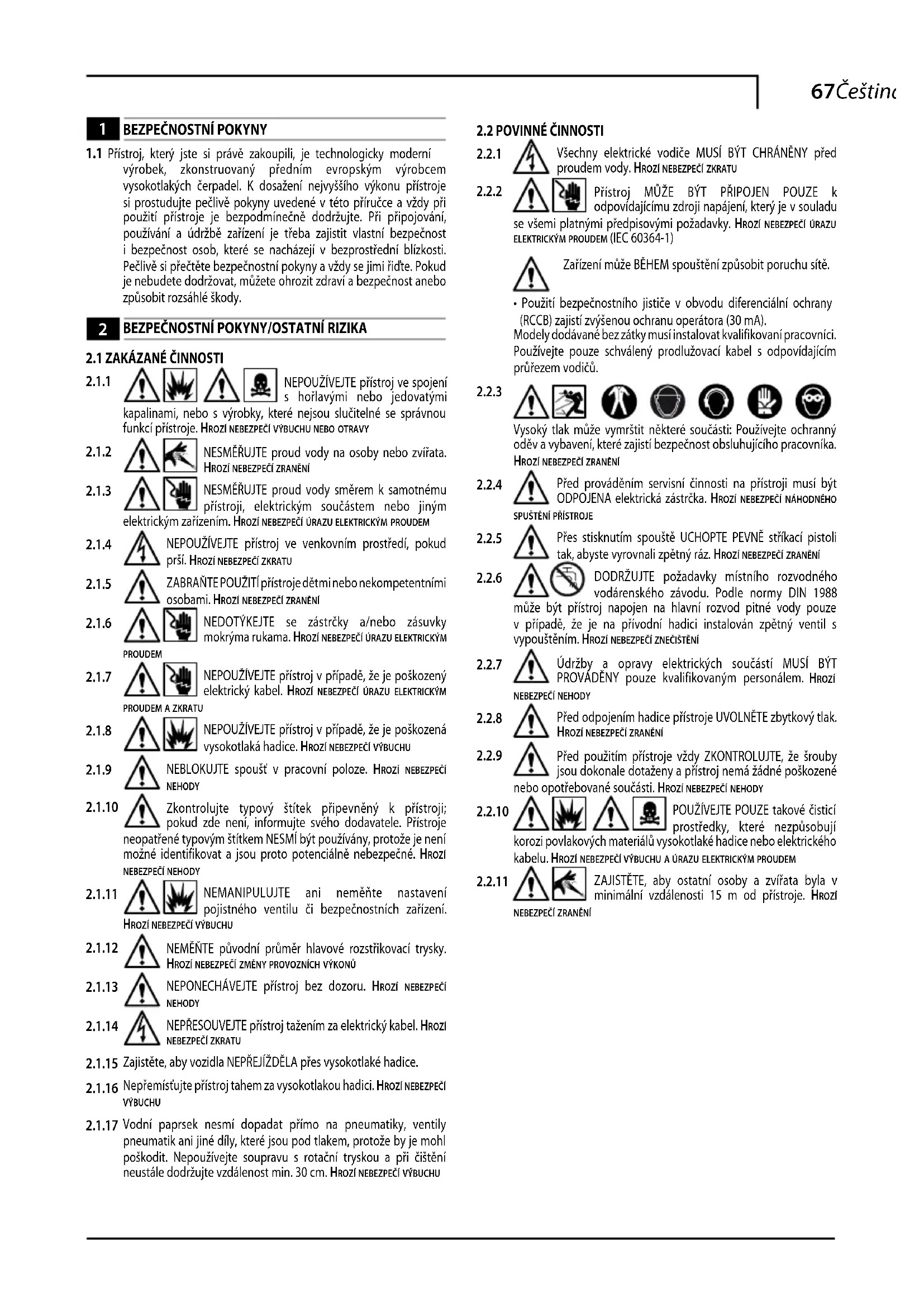

NÁVOD K OBSLUZE PW1700SPL BLACK & DECKER

2.2.1 Vsechny elektrické vodice MUSI BYT CHRANENY préd proudem vody. HROZI NEBEZPECI ZKRTU
2.2.2 Přistroj MÜZE BYT PRIPOJEN POUZE k odpovidajícímu zdroji napájení, ktery je v souladu se vsemi platnými predipsovými požadávyk. HROZI NEBEZPECI URAZU ELEKTRICKYM PRODEM (IEC 60364-1)

Zaɪzeni múze BÉHEM spousteni zpʊsobit poruchu sítě.

• Použiti bezpečnostniho jistice v obvodu diferencialni ochrany (RCCB) zajisti zvysenou ochranu operadora (30 mA).
  Modely dodávané bez zatky musi instalovat kvalifikovani pracovníci
  Používejte pouze schvaleny prodlužovaci kabel s odpovidajícim průrezem vodiču.

2.2.3

Vysoky tlak muze yvmrstit nekteré soucasti: Pouzivejte ochranny odev a vybaveni, ktere zajstí bezpečnost obsluhujicího pracovnika. HROZI NEBEZPECI ZRANENI

2.2.4 Prid provadénim servisi cinnosti na pristroji musi byt ODPOJENA elektricka zastrcka. HROZI NEBEZPECI NAHODNEHO SPUSTENI PRISTROJE
2.2.5 Pres stisknutim spouste UCHOPTE PEVNE strikaci pistoli tak, abysty vrovnali zpetny raz. HROZI NEBEZPECI ZRANENI
2.2.6 DODRZUJTE pozadavky mistrinho Rozvodneho vodarenskeho zavodu. Podle normy DIN 1988 muze byt pristroj napojen na hlavnirozvod pitné vody pouze v pripadé, ze je na privodni hadici instalovan zpétné ventil s vampousténim. HROZI NEBEZPECI ZNECISTENI
2.2.7 Udrzby a opravy elektrickych soucasti MUSI BYT PROVADENY pouze kvalifikovanym personalem. Hrozi NEBEZPECI NEHODY
2.2.8 Prid odpojenim hadice pristroje UVOLNETO zbytkovt tlak HROZI NEBEZPECI ZRANENI
2.2.9 Pred pouzitim pistroje vzy ZKONTROLUJE, ze srouby jsou dokonale dotazeny a pistroj nema zdne poskozené nebo opotbrebované soucasti. HROZI NEBEZPECI NEHODY
2.2.10 POUZIVEJTEPOUZE takové cisticij prostredky, ktere nezpusobuji korozi povlakovych materialu yvsokotlake hadice nebo elektrickeho kabelu. HROZI NEBZPECI VYBUCHU A URAZU ELEKTRICKYM PRODEM
2.2.11 ZAJISTETE,abyostatni osobyazifata byla v minimalni'zdalenosti 15 m od pristroje.Hroz

3 VSEOBECNE INFORMACE (OBR.1)/STRANA 3

3.1 Vyuzitiprucky

Tato priručka tvorī nedilnou součast pristroje a měli byste si ji uchovat pro budouci potřebu. Pred instalovaním/použitim pristroje si ji dūkladné prostudujte. Pokud je pristroj prodán, musi prodávajici prédat tuto priručku novému vlastnikovi spelećné se samotný pristrojem.

3.2 Dodávka

Pristroj je dodavan v castecné smontovanem stavu v kartonové krabici. Obal je zobrazen na obr. 1.

3.2.1 Dokumentace dodávaná s pístrojem

A1 Pfrucka pro pouziti a udrzbu
A2 Bezpečnostní poukyny
A3 Prohlasei o shode
A4 Zaručni podmíky

3.3 Likvidace obaloveho materialu

Obalové materially jsou ekologické, ale presto je nutné je recyklovat nebo likvidovat v souladu s požadavky predpisu platnych v zemi pouziti prístroje.

Postupujte v souladu s pouky Vyjadrenymi bezpečnostnimi značkami na pristroji.

Zkontrolujte, zda jsou na priestroji umistěny a zda jsou citelné, v opacnépripadé umistěte na puvodní mista nahradní značky.

Symbol E1 vyjadruje, ze pristroj nelze likvidovat jako komunalni odpad. Lze jej predat prodejci pri nakupu noveho pristroje. Elektricka a elektronicke casti pristroje nelze znovu pouit pro uceley, pro ktere nejsou urceny, protoze mohou obsahovat nebepezne latky.
Symbol E2 vvjadjuje, ze pristroj je urcen pro profesionalmi pouziti, tj. pro zkuoseny personal informovany o prislusnych technickych a zakonnych aspektech jeho pouzivani, ktery je schopen provadet ukony nutne pro provoz a udzbu pristroje.
Symbol E3 vvjadruje, ze pristroj je urcen pro neprofessionalmi pouziti (tj. v domacnosti).

4 TECHNICKÉ INFORMACE (OBR.1)/STRANA 3

4.1 Zamyslené pouziti

Tento pistroj byl zkonstruovan pro Jednotlivé cisteni vozidel, stroju, lodi, zdiva, atd. za ucelem odstraneni ulpenych necistot pomoci ciste vody a biologicky odbouratelnych chemickych cisticich prostredku. Motor vozidel je mozne cistit pouze v pripadé, ze je zneciistená voda zlikvidovana podle platnych predpisu.

Teplota privadène vody: viz typov sîtek pristroje.

-Tlak na privodu vody: min. 0,1 MPa-max. 1 MPa.
- Provozní teplota okoli: nad 0^ .

Pristoj splnju pezadavykny normy EN 60335-2-79/A1.

4.2 Oblsluha

Symbol na prednim krytu vyjdruje predpokladanou obsluhu pristroje (professionali nebo neprofessionali).

Použití hořlavych, vybusnych nebo jegovatych kapalin v pristroji je zakázano.

Pouziti pristroje v potenciánlé hoǐlavém nebo vybusné prostředí je zakázANO.

Použité neoriginalnich nahradnich současti a jakychkoliv jinych nahradnich současti, ktere nejsou vyslovné určeny pro dotyčné model prístroje, je zakázano.

Vsechny modifikace pristroje jsou zakazany. Jakekoliv zmeny provedene na zaizeni povedou k tomu, ze Prohlasei o shode nebude platne a zprosti vyrobce vskere obcanskopravni i trestni zodpovednosti.

4.4 Hlaví soucásti pristroje

B1 Nastavitelná rozfríkovaci tryska B5 Vysokotláká hadice

B2 Trubka B6

Nadrz na cistici prostfedek

B3 Strifikaci pistoles

(na modelech vybavenych

bezpečnostní západkou

totoufunkci)

B4 Napajeci kabel se zastrikou (na modelech vyavenych toutofunkci)

4.4.1 Príslušenstvi (pokud se dodávo, viz obr. 1).

C1 Nastroj na cisteni trysky

C7 Trubkovy drén trysky

C2 Souprava rotačni trysky

C8 Velké ciisteni

C3 Rukojet' povrchu trysky

C9 Adapter

C4 Kartac

C10 Tuba s plastickym mazivem

C5 Navijak na hadici

(pokud je dodávána)

4.5 Bezpečnostní zařizení

Upozorneni-Nebezpeci!

Nemanipuljte s nastavenim pojistného ventilu ani jej nijak nemehte.

• Pojistny ventil a/nebo tlakovy omezovaci ventil.
  Pojistny ventil rovnéz plni funkci tlakového omezovaciho ventilu. Jakmile uvolnite zapadku pistole, ventil se otevře a voda se vraci do sani cerpadla nebo je vypustěna z pristroje.
• Termostatický ventil (D1, je-li namontován)
  Pokud teplota vody prekroci teplotu nastavenou vyrobcem, termostatický ventil bude vypoustět horkou vodu a napoustět takový objem studé vody, ktery se rovná objemu vypustěné vody, dokud není dosaženo správné teploty.
• Bezpečnostní západka (D): zabrańe náhodnému rozstříkaní vody.

Vsechny instalačni a montážní práce musi byt provaděny

pouze na pristroji odpojeném od sitového napajén.

Pořadi montáze -viz obr.2.

(Pro modely vybavené touto funkci).

Souprava rotačni trysky zajistuje vyší mycí vykon.

Použiváni rotačné trysky můze zpúsobitPokles tlaku o 25% ve srovnáni stlakem dosažénym s nastavitelnou tryskou.

Souprava s rotačni tryskou dosahuje vyšiho myciho vykonu díky rotujćím u vodnímu paprsku.

5.3 Elektrické pripojeni

Upozorneni-Nebezpeci!

Zkontrolujte, zda elektrické napajeci napétia frekvence (Volty - Hz) odpovidaji hodnotám uvedenym na typovém stitku pristroje (obr. 2). Pristroj by mél byt pripojen vyhradne ke zdroji napajeni vybavenemu odpovidajicim uzeménim a jističem diferencné proudove ochrany (30 mA) pro odpojen privodu elektrické energia v pripadé zkratu.

5.3.1 Použiti prodlužovacích kabelu

Pouziveje kabely a zastrcky s tridou ochrny 5^

Prürez prodlužovacích kabelu by mél odpovidat jeho delce; cím delsí je prodlužovaci kabel, tím vetsi by mél byt prúrez jeho vodicu. Viz tabulka I.

Na vstupu do pristroje by mela byt pouzivana vyhradne sta nebo filtrovaná voda. Prutok vody na privodu musi byt hodný s prutokem Čerpadla.

Pristroj umistete co nejblze povodu vody.

5.4.1 Mista pripojeni

Vystup vody (OUTLET)
Vstup vody s filtraci (INLET)

Pristoj je możné pripojit prímo k vodovodnímu potrubi s pitnou vodou pouze v pripadě, ze privodní hadice je opatrěna zpětným ochranným ventilem, na základé požadavku platnych predpisú. Ujistěte se, ze hadice má prümér alespón 13 mm a ze je vyztužená.

6 INFORMACE ONASTAVENI (OBR.3)/STRANA 5

6.1 Nastaveni rozstrikovaci trysky (pro modely vybavené touto funkci) Prútok vody je možné nastavit regulaci trysky (E).

6.2 Nastaveni Čisticiho prostředku (na modelech vybavenych touto funkci)

Prutok cistico prostedku lze nastavit pomoci regulatoru (F).

6.3 Nastaveni tlaku cisticicho prostredku

Nastavenim stavitelné trysky (E) na, —ze nastavit dodávku cisticiho prostředku na správný tlak (na modelech vyavenych touto funkci).

6.4 Nastaveni tlaku (na modelech vybavenych touto funkci)

Regulator (G) slouží k nastaveni pracovnho tlaku. Tlak se zobrazuje na tlakoméru (pokud je jim daný model vybaven).

7 INFORMACE O POUZITI PRISTROJE (OBR. 4)/STRANA 5

7.1 Ovladaci prvky

-Starter(H)

Prepnete spinac�始aru do polohy (ON/1),abybylo moze:

a) nastartovat motor (modely, které nejsou vybaveny Jednotkou TSS)

Pokud je k disposici nastaveni „low/high" (nizký/vysoký), používejte je podle nasledujicíchPokynú:

Low (Nizky): nizkotlaké myti

High (Vysoky): vysokotlake myti

Přepnutím spinače startéru do polohy (OFF/0) pístroj zastavite.

Pokud je na startéru kontrolka, mela by zhasnout.

Ovladaci packa vodniho proudu (I).

Upozornéni - Nebezpeci!

Pri provozu musi byt cistic umisten podle obr. 4 na pevnem stabilnim povrchu.

7.2 Spustěni

1) Zcela otevretekohout privodu vody;
2) Uvolnete bezpećnostní západku (D),
3) Stisknéte spoust stifikaci pistole na nekolik sekund a pomoci starteru (ON/1) pristoj spustte.

Upozornéni - Nebezpeci!

Pred uvedenim pristroje do chodu si zkontrolujte, zda je radne pripopena hadice privodu vody; pouziti pristroje bez vody povede k jeho poskozeni; nezakrvyje tvetraci mizku v pripadé, ze pristroj pouzivate.

Modely TSS - U modelü TSS s automatickym systemem odpojeni prutoku vody:

• po uvolněni spoustě strifiká pistole dynamický tlak automaticky odpoji motor (viz obr. 4);
• elektrykary potemny kradny praktyk yuky potemny zdoch uvede do chodu a tlak je s velmi kratkym zpozdenim obnoven;
  -Pokud ma TSS plnit radne svou funkci, musi byt veškeru uvolhovani a stisky spousté provaděny v intervalech kratsich než 4-5 sekund.

Na trifazovych modech pro profesiónalni pouziti pri prvnim pouziti nejprove na velmi kratkou dobu spustte a zkontrolujte, zda se motor otáci spravnym smér. Pokud se ventilator motoru otáci proti sméru pohybu hodinovych rucicek, yměnte dva ze tří fázovych vodič (L1, L2, L3) v elektrické zăstrce.

Pristoj nesmi pracovat na SUCH, aby nedoslo k jeho poskozeni. Za chodu nesmi byt pruusen privod vody na dobu dels nez 10 minut (plati pro modely bez zarizeni TSS).

7.3 Vypnuti pristroje

1) Otocte spinaecem startru do polohy (OFF/0).
2) Stisknéte spoust strikaci pistole a uvolněte zbytkový tlak uvnitá hadic.
3) Zajistete bezpećnostní západku pistole (D).

7.4 Spustěni

1) Uvolněte bezpećnostní západku (D).

2) Stiskněte spoust stríkaci pistole a uvolnéte zbytkový vzduch uvnitř hadic.
3) Prepnete starter do polohy (ON/1).

7.5 Skladovani

1) Vypněte prístroj (OFF/0).
2) Odpojte zastrku ze zasuvky.
3) Zcela uzavfete kohout privodu vody.
4) Uvolnete zbytkovy tlak ze strikaci pistole, dokud z trysky nevytece veskera voda.
5) Na konci smeny vypuste三点i prostredek z nadrze a vyplachnete ji. Nadrz vyplachujte cilstouvodou, nikoli三点icim prostredkem.
6) Zajistete bezpećnostné západku pistole (D).

7.6 Doplnovani a pouzivani cisticicho prosteredku

Pri pouziti cisticio prostfredku musi byt stavitelna tryska.
nastavena do polohy, " (na modelech vybavenych touto funkci).
Pouzivani vsokotlake hadice, ktera je delsi nez originni hadice.
dodana s cisticem, anebo pouzivani pridavné prodluovaci hadice muze
vyvolat omezeni, popr.uplné prerušeni privodu cisticio prostfredku.
Naplnte nadrz snadno obduratelnym cisticim prostfredkem.

7.7 Dopurčený postup Čistěné

Rozpustte nečistotu nanášením směsi Čisticiho prostředku a vody na suchý povrch.

Pokud Čisté svislé povrchy, pracujte odspoda směrem nahoru. Ponechte Čistí prostředek púsobit asi 1-2 minuty, aniž by však na povrchu zçalea vyschnul. Začněte Čistit odspodu, používejte vysokotlakou trysku z minimálné vzdálenosti 30 cm. Zabraťe stěkány oplachovaci vody na neomytré povrch.

V některych pripadech můze být zapotrebrí použit kartáč k odstraněni necistoty.

Vysoky tlak nemusi vzdy zajistovat nejlepsi vysledky cisteni, protoze muze zpusobit poskozeni nekterych povrchu. Nejjemnejsi nastaveni nestavitelné Rozstrikovaci trysky nebo tryska souprava rotačni trysky by se neměly použivat pro cistěni citlivych nebo lakovaných soucasti ani dlû, ktere jsou pod tlakem (napr. pneumatíky, ventily atd.).

Ucinnost myti zavisie ve stejnne mire na tlaku a pouzivanem objemu vody.

8 UDRZBA (OBR. 5)/STRANA 6 - (OBR. 6)/STRANA 140

Jakékoliv postupy udrzby, které nejsou popsány v teto fosti píručky, musí byt provádehy autorizovaným servisinam a prodejmí střediskem.

Upozornéni - Nebezpeci!

Pred provádenim jakékoliv servisičinnosti na pristroji dpoje zástrčku od napajeci siti.

8.1 CisteniTrysky

1) Odpojte trabku od trysky.
2) Odstraţne pripadné necistoty z otvoru trysky pomoci nastroje (C1).

8.2 Cisteni filtru

Prid kazdym pouzitim pristroje zkontrolujte saci filtr (L) a filtr cisticiho prostredku (je-li namontovan). Podle potreby je yvciistete podle navodu.

8.3 Uvolněni motoru (na modelech vybavených touto funkci)

Pri delsich odstavkach muze usazeny vodni kamen zanest motor. Motor Ize uvolnit otacenim hridele pomoci nastroje (M).

8.4 Skladovani pristroje na koncisezony

Pred ulozenim pristroje na zimu jej osetrete neziravou, nejedovatou nemrznouci kapalinou a O-krouzky potrete plastickym mazivem z tuby (pokud je dodana) (C10)-viz obr.

Pristroj ulozte na suchem miste, na némz bude chränen proti mrazu.

9 RESENI PROBLEMU

Problém Pravděpodo	ná prčína Náprava
Čerpadlo nedosahuje pracovniho tlaku	Tryska je opotřebovaná Vyměnte trysku
	Znečistěné vodní filtr Vyčistěte filtr (L) (obr. 5)
	Nizký tlak prživodu vody Zcela otevře te kohout prživodu vody
	Do systému je nasám vžduch Zkontrolujte utěsněné spojek hadic
	Vzduch v Čerpadle	Vypněte prístroj a střidavě aktivujte spoust stříkác pistole, až z ní začné vytěkat stálý proud vody. Znovu zapnéte prístroj
	Poloha stavitelné trysky není rǎdně upravena	Natočte stavitelnu trysku (E) do požadované polohy (+) (obr. 3)
	Termostatický ventil je aktivován Vyčkejte, dokud není d	osaženo správné teploty vody
Během používányí klesá tlak	Nasámánuí vody z vnějsí nárdrze Připojte prístroj k hlavní m	vodovodnímu potrubí
	Nasámánuá voda je přilíš horká Snižte teplotu
	Ucpaná tryska Vyčistěte trysku (obr. 5)
	Sací filtr (L) je znečistěné Vyčistěte filtr (L) (obr. 5)
Motor se „ozve“, ale nespustí se	Nedostatečné napájení	Ověřte si, Že napětí sítového napájení je shodné s napétím uvedeným na typovém štích (obr. 2)
	Pokles napětí v dusledku použití prodlužovaciho kabelu	Zkontrolujte parametry prodlužovaciho kabelu
	Přístroi nebyl delí s dobu používan Kontaktujte neblžísi servisí středisko
	Problémy se zřizením TSS Kontaktujte neblžísi servisí středisko
Motor se nespustí	Chybí elektrické napájení	Ověřte si, Že zástrčka je pevně zasunuta do zásuvky a Že v zásuvce je sítové napětí (*)
	Problémy se zřizením TSS Kontaktujte neblžísi servisí středisko
	Přístroi delí dobu používan	Pomoci nastroje (M) uvolněte motor z otvoru v zadní chástì prístroje (u modelú s touto funkci) (obr. 5)
Unik vody	Opotřebované těsněné Nechte si v neblžíším servismstředisku vyměnit těsněné
	Pojistný ventil je aktivován a vypoustí vody Obratte se na autorizované servisí středisko
Přístroi je hlučné Voda je prěliíhorká	Snižte teplotu (viz technické udaje)
Unik oleje	Opotřebované těsněné Kontaktujte neblžísi servisí středisko
Pouze verze TSS: motor pracuje i v prípadě, Že uvolněte spínač spoustě	Vysokotláký systém nebo Čerpadlo vodního okruhu není vodotěsné	Kontaktujte neblžíssi servisí středisko
Pouze verze TSS: po stisknuti spoustě střikaci stole nestříká zádná voda (hadice prživodu vody je rǎdně prípojena)	Ucpaná tryska Vyčistěte trysku (obr. 5)
Neni odebirán Čistici prostředek	Nastavitelná tryska je nestavena na vysoký tlak	Nastavte trysku do polohy „(obr. 3)
	Čistici prostředek je prělií hustý	Zředte prostředek vodou
	Je používána vysokotlák prodlužovacihadice	Namontujte originálnéhadici
	Usazeniny nebo prěkážka v okruhu Čisticiho prostředku	Propláchněte cistùvodou a odstraťne prěkážky. Pokud problem prětrévá, obratte se na autorizované servisí středisko

(*) Pokud se motor spusti a beshem provozu opakované nespusti, vyckejte 2 - 3 minuty a zopakujte postup pouzivaný pri startovani (doslo k odpojení v dusledku prétizeni).
Pokud se problem vyskytne opakované, kontaktujte nejblizs servisni stredisko.

MODEL
SERIOVÉ CÍSLO

CS Prohlášeni o shodě ES

My, Annovi Reverberi S.p.A., Modena, Italie prohlasujeme, ze následujíci stroj (stroje) Black & Decker:

Oznaceni stroje Vysokotlaky cistic

Model. c./typ PW 1700 SPL

Prikon 1,7 kW

splnju následujci evropské smernice:

je vyroben podle následujících norem Či dokumentú: EN 60335-1; EN

60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN

61000-3-11; EN 60704-1

Jméno a adressa osoby, ktera odpóvidá za vydání technické dokumentace:

Postup pro posouzení shody požadovany podle směrnice 2000/14/ES byl
provedeny souladu s Dodatkem V

Zmefenahladinahluku:86dB(A)

Zaručena hladina hluku: 87 dB (A)

Datum: 25.10.2012

MODENA (I)

Stefano Reverberi

Managing Director

Technické udaje

Technické udaje (CS)	Jednotka	PW 1700 SPL
Výkon	l/min	6,6
Tlak	MPa	10
Maximálni tlak	MPa	13
Póikan	kW	1,7
Vstrupné teplota	°C	50
Maximálni vstrupné tlak	MPa	1
Sila zpitného rázu stóikaci pistole pài maximálnim tlaku	N	10,2
Izolace motoru	-	Toída F
Ochrana motoru	-	IPX5
Napiti	V/Hz	230/50
Maximálné prípustné impedance sítě	Ω	-
Hladina zvukul(K = 3 dB(A)):
Lp4(EN 60704-1)	dB (A) 78,77dB (A) 87
Lw4(EN 60704-1)
Jednotkové vibrace(K = 1,5 m/s 3):	m/s 2	3,72
Hmotnost	kg	9,5

Technickézměnyvyhrazeny!

(CS) ZÁRukA

Délka záruky splnju peožadavky zákona v príslušné zemi, v níž je vyrobek prodáván (pokud vyrobce nestanoví jinak).

Záruka se vztahuje na vady materiaílu, konstrukce a prižpúsobeni, ktere byly zjištěny v prúbehu záručné doby. V záručné Ihute vyrobce vyměné vadné díly a opraví nebo vyměné vyrobek v pripadé, ze pri bežné používaní dojde k jeho nadměrnému opotřeBNi.

Záruka nepokryva současti podlehajíbeznému opotbrebení (ventily, pisty, vodni těsnění, olejová těsnění, pruziny,

O-kroužky, príslušenství, např. hadice, pistole, kartáče, kola atd.)

Záruka se nevztahujé na vady zpúsobené temito okolnostmi:

• nesprávným použiváním, použiváním k jiným učelúm nebo zanedbáním,

• komerčním nebo profesonánlím používáním,

• neprovádením servisu a udrzby jegnotky podle uživatelské príručky,

• neautorizovani opravami,

• použivámneoriginalno príslušenstvi nebo nahradnich dílú,

• poskozením při dopravě nebo cizími tělesy nebo látkami a nahodným poskozením,

-problémy pri skladováni.

Při registráci záruky musí zákazník prokázat námup prístroje.

72 Polski

1 INSTRUKCJE BEZPIECZENSTWA

Modely dodávané bez zástrécky musi instalovat kvalifikovany pracovnik.

Použivajte len schvalène elektrické predlžovacie káble s vhodným priemerom vodičov.

2.2.3 NEBEZPECENSTVO ZRANENIA.Vysoky tlak moze sposobit spatny naraz dielov.Pouzivajte kompletne ochranné odeva pomocky potrebné na zaistenie bezpečnosti obshluhy.

2.2.4 NEBEZPECENSTVO NAHODNEHO SPUSTENIA.Pred vykonavanim prace na zariadeni ODPOJTE zastricku.
2.2.5 NEBEZPECENSTVO ZRANENIA. Pred stlaenim spuste UCHOPTE pistol'pevn, ayy ste zabrani spatnemu narazu.
2.2.6 NEBEZPECENSTVO ZNECISTENIA. SPLNANIE poziadaviek miestnej vodarenskje spolocnosti. Podla predpisov DIN 1988 moze byt zariadenie pripojené k privodu pitnej vody len v priade, ze je v privodovej hadici nainstalovaný spatny ventil s odtokovym zariadenim.
2.2.7 NEBEZPECENTVO NEHODY. Udrzba a/alebo oprava elektrickych componentov MUSi byt vykonavaná kvalifikovanou osobou.
2.2.8 NEBEZPECENTVO ZRANENIA. UVOL'NITE zvyskovy tlak pred odpojenim hadice od zariadenia.
2.2.9 NEBEZPECENSTVO NEHODY. Pred kazdym pouzitim zariadenia SKONTROLUJE, ci su skrutky dostatoene utiahnute a ci sa na zariadeni nenachadzaju poskodené alebo opotrebované casti.
2.2.10 NEBEZPECENSTVO VYBUCHU A URAZU ELEKTRICKYM PRUDOM.POUZIVAJTE iba cistace prostriedky, ktoré nesposobuju korózi materialov ysvokotlakovej hadice / elektrického kábla.
2.2.11 NEBEZPECENTVZRANENIA.UISTITE SA,ze vsetci ludia alebo zvierata udrzuju odVAS minimaly odstup 15 metrov.

3 VSEOBECNE INFORMACIE (OBR.1)/STRANA 3

3.1 Pouzitienavodu

Tento námod tvó rúcast zariadenia a mali by ste si ho ponechat pre pripad potreby v buducosti. Pred instalaciou/pouzitim jednotky si ho, prosim, pozorne precitajte. Pri predaji zariadenia je predajca povinný doručit tento námod novému majitelovi spolu so zariadením.

3.2 Dodanie

3.2.1 Dokumentácia dodávaná so zariadením

A1 Návod na použitie a udrzbu
A2 Bezpečnostné pouyny
A3 Prehlasenie o zhode
A4 Zaručné podmienky

3.4 Bezpečnostné šitky

Motory vozidiel mozte umyvat len za predpokladu, ze sa znečistená vody odstráni podla platních predpisov.

Vystraha - Nebezpecenstvo! Neupravujte ani nenastavujte bezpecnostny ventil.

• Bezpečnostné poistka (D): Zabrańe náhodnému Rozstrekovaniu vody.

INSTALÁCIA (OBR. 2)/STRANA 4

5.1 Montáz

5.3 Elektrické priopjenie

Vystraha - Nebezpecenstvo! Skontrolujte, ci sa napatie a frekvencia napajania (V-Hz) zhoduju s hodnotami urcenymi pre zariadenie, ktoré su uvedene na vyrobnom stitku (obr. 2). Zariadenie by sa mala napajat iba zo siete s adekvátnym uzemnenim a diferencialnym bezpečnostnym prerušovacom obvodu (30 mA) pre prerusenie dodávy elektrickej energia v pripade skratu.

5.3.1 Použitie predlžovacich káblov Použivajte káble a zástrécky so stapnom ochrany "IPX5". Prierez kábla musi byt'umerny jeho dlíze; cím je dlhsi, tým váccsi musi byt' jeho prierez. Vid tabulku l.

5.4 Pripojenie privodu vody

Vystraha - Nebezpečenstvo! Používat's može iba cistá alebo filtrovaná voda. Množstvo privadzanej vody sa musí zhodová's kapacitou Čerpadla.

Ak je dostupné nastavenie "low/high" (nizke/vysoké), použite ich následovne:

Low: nizkotlakové umyvanie
High: vysokotlakové umyvanie
Prepnite spinač šartovacieho zariadenia do polohy (OFF/0), aby ste zariadenie vypli.
Ak sa na Štartovacom zariadení nachadzka kontrolka, musi sa vypnút.
- Páčka ovladajúca prud vody (I).

Vystraha - Nebezpecenstvo! Pocas prevadzky sa musi zariadenie umiestnil podla zobrazenia obr. 4 na pevn'y stabilny povrch.

7.2 Spustenie

1) Spustite naplno privod vody.
2) Uvolnite bezpećnostné poistku (D).
3) Na pár seksúnd stlacte spúst pistole a pomocou šartovacieho zariadenia (ON/1) spustite zariadenie.

Vystraha - Nebezpecenstvo! Pred spustenim zariadenia skontrolujte spravne pripojenie hadice pre privod vody; pouzitie zariadenie bez vody moze sposobit'vaźne poskodenie zariadenia; poças pouzivania zariadenia nezakryvjte ventilacné mriežky.

Modely TSS - Pri modeloch TSS s automatickym systémom uzatvarania prietoku:

Vysoky tlak nie je vždy optimálnym riešením Čistenia, kedze moze poskodit niedtoré povrchy. Najjemnejístastavitelný prud trysky a rotačná tryska by sa nemali používat na jemné alebo lakované povrchy ani na natlakované komponenty (napr. pneumatíky, ventily pneumatík atd.).

Ucinne cistenie zavisic od tlaku aj objemu pouzitej vody v rovakej miere.

8 UDRZBA (OBR. 5)/STRANA 6 - (OBR. 6)/STRANA 140

Technické zmeny vyhradene!

(SK) ZÁRUKA
