NÁVOD K OBSLUZE HY 2271030V STANLEY

CZ Příručka k obsluze (Překlad původních pokynů)

SK Návod na obsluhu (Preklad originálneho návodu na obsluhu)

CZ Před zahájením práce si pozorně přečtěte příručku pro použití.

SK Pred použivaním výrobku si pozorne prečítajte návod na jeho použitie

CZ Nebezpečí spálení!

SK Nebezpečenstvo popálenia!

RU Опасность ожога

CZ Pozor - elektrické napětl!

SK Pozor - elektricky prúd!

CZ Nebezpečí - automatické spouštění!

SK Nebezpečenstvo - automatické spustenie!

CZ Povinnost chránit sluch, oči a dýchací cesty.

SK Povinná ochrana sluchu, zraku a dýchacích ciest!

CZ Uložte tuto příručku s pokyny pro použití na vhodném místě, abyste ji mohli kdykoli použít

CZ TECHNICKÉ ÚDAJE: Informace naleznete na štítku nalepeném na poslední straně manuálu

1 - data výrobce
2 - značka CE a symbol směrnice WEEE
3 - typové / kódové / výrobní číslo
4 - průtok vzduchu v (l/min) a (cfm = ft3/min)
5 - prütok kompresoru vzduchu v (l/min) a (cfm = ft3/min)
6 - maximální provozní tlak (bar a PSI = libry na čtvereční palec), kapacita zásobníku (l), otáčky za minutu (ot/min), hmotnost (kg)
7 - zaručená hladina akustického výkonu v dB(A) naměřená hladina akustického výkonu v dB(A)
8 - elektrické údaje: napětí (V), frekvence (Hz), absorpce (A), výkon v (kW) a (HP)
9 - činitel využití
10 - prohlášení o původu
11 - rok produkce / výroby

SK Legenda:

7.3 Varnostni ventil (nap. G)

Uložte tuto příručku s pokyny pro použití na vhodném místě, abyste ji mohli kdykoli použít.

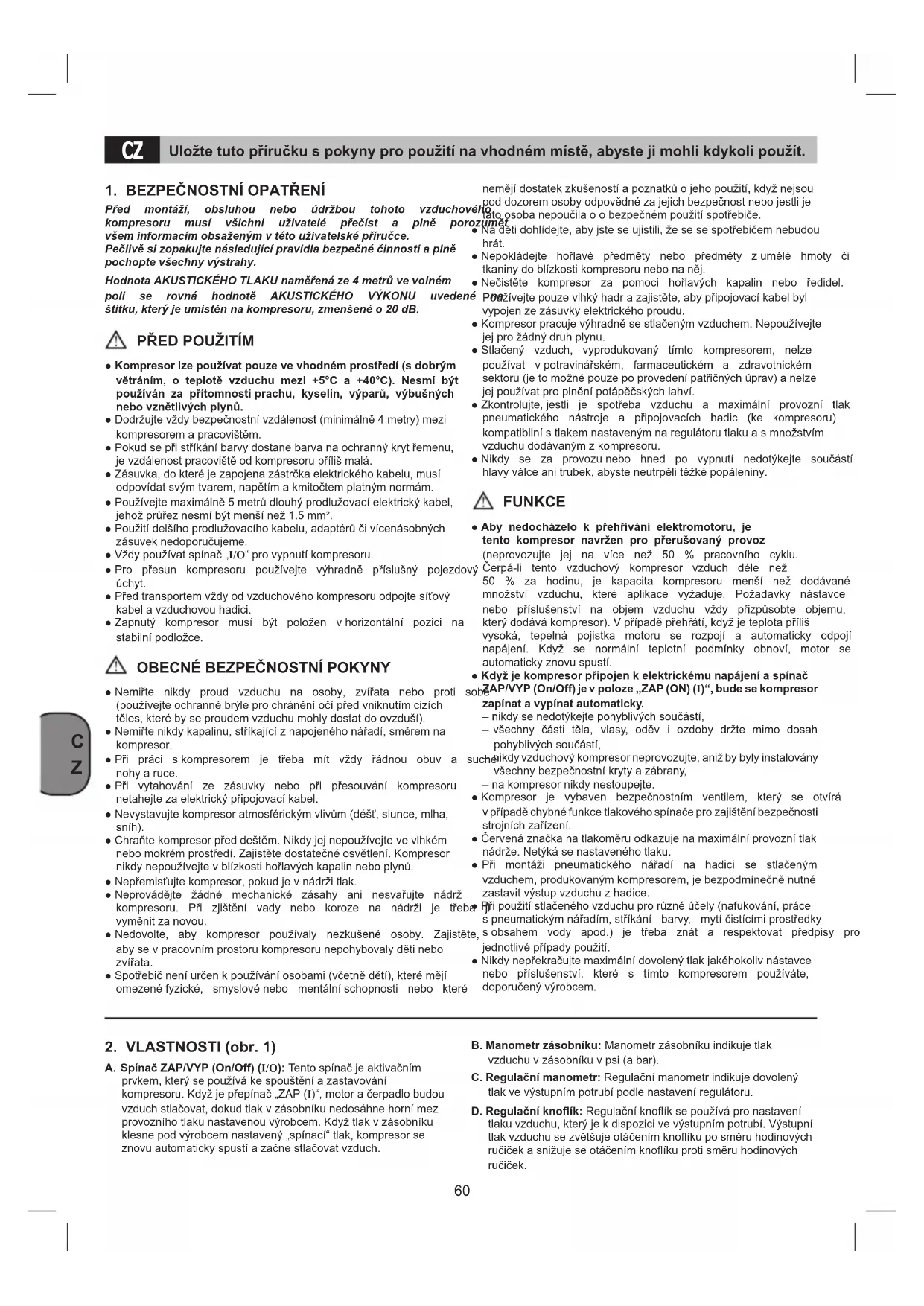

1. BEZPEČNOSTNÍ OPATŘENÍ

Před montáži, obsluhou nebo údržbou tohoto vzduchové kompresoru musí všichní uživatelé přečíst a plně poroz všem informacím obsaženým v této uživatelské příručce. Pečlivě si zopakujte následující pravidla bezpečné činnosti a plně pochopte všechny výstrahy.

Hodnota AKUSTICKÉHO TLAKU naměřená ze 4 metrů ve volném poli se rovná hodnotě AKUSTICKÉHO VÝKONU uvedené štítku, který je umístěn na kompresoru, zmenšené o 20 dB.

PŘED POUŽITÍM

• Kompresor lze používat pouze ve vhodném prostředí (s dobrým větráním, o teplotě vzduchu mezi +5°C a +40°C). Nesmí být používán za přítomnosti prachu, kyselin, výparů, výbušných nebo vznětlivých plynů.
• Dodržujte vždy bezpečnostní vzdálenost (minimálně 4 metry) mezi kompresorem a pracovištěm.
• Pokud se při stříkání barvy dostane barva na ochranný kryt šemenu, je vzdálenost pracoviště od kompresoru příliš malá.
• Zásuvka, do které je zapojena zástrčka elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám.
• Používejte maximálně 5 metrů dlouhý prodlužovací elektrický kabel, jehož průřez nesmí být menší než 1.5 mm².
• Použití delšího prodlužovacího kabelu, adaptérů či vícenásobných zásuvek nedoporučujeme.
• Vždy používat spínač „I/O“ pro vypnutí kompresoru.
• Pro přesun kompresoru používejte výhradně příslušný pojezdový úchyt.
• Před transportem vždy od vzduchového kompresoru odpojte síťový kabel a vzduchovou hadici.
• Zapnutý kompresor musí být položen v horizontální pozici na stabilní podložce.

OBECNÉ BEZPEČNOSTNÍ POKYNY

• Nemířte nikdy proud vzduchu na osoby, zvířata nebo proti (používejte ochranné brýle pro chránění očí před vniknutím cizích těles, které by se proudem vzduchu mohly dostat do ovzduší).
• Nemířte nikdy kapalinu, stříkající z napojeného nářadí, směrem na kompresor.
• Při práci s kompresorem je třeba mít vždy řádnou obuv a nohy a ruce.
• Při vytahování ze zásuvky nebo při přesouvání kompresoru netahejte za elektrický připojovací kabel.
• Nevystavujte kompresor atmosférickým vlivům (déšť, slunce, mlha, sníh).
• Chraňte kompresor před deštěm. Nikdy jej nepoužívejte ve vlhkém nebo mokrém prostředí. Zajistěte dostatečné osvětlení. Kompresor nikdy nepoužívejte v blízkosti hořlavých kapalin nebo plynů.
• Nepřemistujte kompresor, pokud je v nádrži tlak.
• Neprovádějte žádné mechanické zásahy ani nesvařujte nádrž kompresoru. Při zjištění vady nebo koroze na nádrži je třeba vyměnit za novou.
• Nedovolte, aby kompresor používaly nezkušené osoby. Zajistěte aby se v pracovním prostoru kompresoru nepohybovaly děti nebo zvířata.
• Spotřebič není určen k používání osobami (včetně dětí), které mějí omezené fyzické, smyslové nebo mentální schopnosti nebo které

nemějí dostatek zkušeností a poznatků o jeho použití, když nejsou pod dozorem osoby odpovědné za jejich bezpečnost nebo jestli je tato osoba nepoučila o o bezpečném použití spotřebiče.

• Na deti dohlídejte, aby jste se ujistili, že se se spotřebičem nebudou hrát.
• Nepokládejte hořlavé předměty nebo předměty z umělé hmoty či tkaniny do blízkosti kompresoru nebo na něj.
• Nečistěte kompresor za pomoci hořlavých kapalin nebo ředidel. é Požžívejte pouze vlhký hadr a zajistěte, aby připojovací kabel byl vypojen ze zásuvky elektrického proudu.
• Kompresor pracuje výhradně se stlačeným vzduchem. Nepoužívejte jej pro žádný druh plynu.
• Stlačený vzduch, vyprodukovaný tímto kompresorem, nelze používat v potravinářském, farmaceutickém a zdravotnickém sektoru (je to možné pouze po provedení patřičných úprav) a nelze jej používat pro plnění potápěčských lahví.
• Zkontrolujte, jestli je spotřeba vzduchu a maximální provozní tlak pneumatického nástroje a připojovacích hadic (ke kompresoru) kompatibilní s tlakem nastaveným na regulátoru tlaku a s množstvím vzduchu dodávaným z kompresoru.
• Nikdy se za provozu nebo hned po vypnutí nedotýkejte součástí hlavy válce ani trubek, abyste neutrpěli těžké popáleniny.

FUNKCE

• Aby nedocházelo k přehřívání elektromotoru, je tento kompresor navržen pro přerušovaný provoz (neprovozujte jej na více než 50 % pracovního cyklu.
  Čerpá-li tento vzduchový kompresor vzduch déle než 50 % za hodinu, je kapacita kompresoru menší než dodávané množství vzduchu, které aplikace vyžaduje. Požadavky nástavce nebo příslušenství na objem vzduchu vždy přizpůsobte objemu, který dodává kompresor). V případě přehřátí, když je teplota přiliš vysoká, tepelná pojistka motoru se rozpojí a automaticky odpojí napájení. Když se normální teplotní podmínky obnoví, motor se automaticky znovu spustí.

- Když je kompresor připojen k elektrickému napájení a spínač ZAP/VYP (On/Off) je v poloze „ZAP (ON) (1)“, bude se kompresor zapínat a vypínat automaticky.

– nikdy se nedotýkejte pohyblivých součástí,

– všechny části těla, vlasy, oděv i ozdoby držte mimo dosah pohyblivých součástí,

suchešikdy vzduchový kompresor neprovozujte, aniž by byly instalovány všechny bezpečnostní kryty a zábrany, – na kompresor nikdy nestoupejte.

• Kompresor je vybaven bezpečnostním ventilem, který se otvírá v případě chybné funkce tlakového spínače pro zajištění bezpečnosti strojních zařízení.
• Červená značka na tlakoměru odkazuje na maximální provozní tlak nádrže. Netýká se nastaveného tlaku.
• Při montáži pneumatického nářadí na hadici se stlačeným vzduchem, produkovaným kompresorem, je bezpodmínečně nutné zastavit výstup vzduchu z hadice.
  Rři použití stlačeného vzduchu pro různé účely (nafukování, práce s pneumatickým nářadím, stříkání barvy, mytí čistícími prostředky (e, s obsahem vody apod.) je třeba znát a respektovat předpisy pro jednotlivé případy použití.
• Nikdy nepřekračujte maximální dovolený tlak jakéhokoliv nástavce nebo příslušenství, které s tímto kompresorem používáte, doporučený výrobcem.

2. VLASTNOSTI (obr. 1)

A. Spínač ZAP/VYP (On/Off) (I/O): Tento spínač je aktivačním prvkem, který se používá ke spouštění a zastavování kompresoru. Když je přepínač „ZAP (I)“, motor a čerpadlo budou vzduch stlačovat, dokud tlak v zásobníku nedosáhne horní mez provozního tlaku nastavenou výrobcem. Když tlak v zásobníku klesne pod výrobcem nastavený „spínací” tlak, kompresor se znovu automaticky spustí a začne stlačovat vzduch.

B. Manometr zásobníku: Manometr zásobníku indikuje tlak vzduchu v zásobníku v psi (a bar).
C. Regulační manometr: Regulační manometr indikuje dovolený tlak ve výstupním potrubí podle nastavení regulátoru.
D. Regulační knoflík: Regulační knoflík se používá pro nastavení tlaku vzduchu, který je k dispozici ve výstupním potrubí. Výstupní tlak vzduchu se zvětšuje otáčením knoflíku po směru hodinových ručiček a snižuje se otáčením knoflíku proti směru hodinových ručiček.

E. Vypouštěcí ventil: Tento ventil umožňuje vypouštění vlhkosti ze zásobníku.
F. Rychlospojka: Rychlospojka se používá pro připojení vzduchového vedení k nářadí.
G. Bezpečnostní ventil: Bezpečnostní ventil je nastaven tak, aby nedošlo k přetlakování vzduchového zásobníku. Tento ventil je přednastaven výrobcem neotevře se, dokud tlak v zásobníku nedosáhne této hodnoty. Nepokoušejte se seřizovat nebo vyřazovat toto bezpečnostní zařízení.
Jakékoliv seřizování tohoto ventilu by mohlo způsobit těžký úraz. Vyžaduje-li toto zařízení servis nebo údržbu, obrat'te se na autorizované servisní středisko.

H. Rukojet' pro zvedání / poponášení.

I. Kolečko (pouze pro model „HY 227/10/30V“ a „HY 227/10/50V“).

J. Oporná noha.

3. OBLAST POUŽITÍ

Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

4. PŘIPOJENÍ NA SÍŤ

Kompresor je vybaven síťovým vedením s vidlicí s ochranným kontaktem. Tato může být připojena na každou zásuvku s och kolíkem 230 V\~ 50 Hz, která je jištěna 16 A. Při uvedení do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím podle výkonového štítku stroje. Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

5. PROCEDURE PŘED SPUŠTĚNÍM

• Překontrolujte přístroj, zda nebyl při transportu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal.
• Zkontrolujte, že tlakové zásobníky byly vypuštěné a není v žádná vlhkost ani nečistota.
• K umístění kompresoru by mělo dojít v blízkosti spotřebiče.
• Je třeba se vyvarovat dlouhých vzduchových vedení a dlouhých přívodních vedení (prodloužení).
• Je třeba dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumíst'ovat ve vlhké nebo mokré místnosti.
• Kompresor smí být používán pouze ve vhodných prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny.
• Kompresor je vhodný pro používání v suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno.

5.1 Montáž sady kol

Je-li sada kol součástí dodávky, instaluje se podle obrázku 2.

5.2 Montáž opěrných noh

Jsou-li pryžové nohy součástí dodávky, montují se podle obrázku 2.

5.3 Montáž rychlospojky

Našroubujte rychlospojku pro regulovaný tlak na přípojku výstupu, jak ukazují obrázky 3a, 3b a 3c.

6. PROVOZNÍ POKYNY

6.1 Postup při uvádění do provozu

1. Zkontrolujte, že je spínač ZAP/VYP (On/Off) (I/O) v poloze O (VYP).
2. Zkontrolujte, že je tlak vzduchu v zásobníku 0 psi (a bar).

3. Připojte k výstupnímu potrubí vzduchovou hadici.

4. Zapojte kompresor do řádně uzemněné zásuvky.

5. Otočte spínač ZAP/VYP (On/Off) (I/O) do polohy I (ZAP) (obr. 4). Kompresor se bude automaticky zapínat a vypínat, aby v zásobníku udržel požadovaný tlak.
6. Nastavte pro pneumatické nářadí na regulátoru tlaku správný tlak.

6.2 Postup vypínání

1. Otočte spínač ZAP/VYP (On/Off) (I/O) do polohy O (VYP) (obr. 5).
2. Odpojte elektrický kabel a vypust'te veškerý vzduch z nádrže (pomocí pneumatického zařízení připojeného ke kompresoru rychlospojkou).

7. ČIŠTĚNÍ A ÚDRŽBA

Pozor!

Před všemi čisticími a údržbářskými pracemi vytáhněte sit'ovou zástrčku ze zásuvky.

Pozor!

Počkejte, až kompresor zcela vychladne! Nebezpečí popálení na horkých plochách!

Pozor!

Před všemi čisticími a údržbovými pracemi učinit tlakovou nádobu beztlakou.

7.1 Čištění

• Ochranná zařízení udržujte prostá prachu a nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem.
• Doporučujeme čištění přístroje po každém použití.
• Čistěte přístroj pravidelně vlhkým hadrem a trochou mazlavého mýnýgla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.
• Hadice a stříkací nástroje musí být před čištěním od kompresoru odpojeny. Kompresor nesmí být čištěn vodou, rozpouštědly apod.

7.2 Vypouštění zásobníku

Kondenzační voda se otevřením vypouštěcího ventilu (odkaz E) (na dně tlakového zásobníku) musí vypouštět každý den (obr. 6).

1. Zkontrolujte, že je kompresor vypnutý - VYP (Off).
2. Přidržte páčku a kompresor nakloňte k vypouštěcímu ventilu tak, aby byl v nejnižším bodě zásobníku.
3. Otevřete vypouštěcí ventil.
4. Držte kompresor nakloněný, dokud všechna vlhkost nevyteče.
5. Uzavřít vypouštěcí ventil.

Pozor!

Kondenzační voda z tlakové nádoby obsahuje zbytky oleje. Kondenzační vodu likvidujte ekologicky v příslušné sběrně.

7.3 Bezpečnostní ventil (odk. G)

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové ná-doby. Není přípustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu. Aby bezpečnostní ventil váhněte tak silně za kroužek (obr. 7), až je stlačený vzduch slyšitelně vypouštěn. Poté kroužek zase pustěte.

7.4 Kontrola hladiny oleje

Kompresor má doživotní mazání. V každém případě je potřeba pravidelně kontrolovat hladinu oleje.

Kompresor umístěte na rovnou a stabilní plochu. Vytáhněte olejový uzávěr (obr. 8) a vyšistěte olejovou měrku. Měrku znovu zastrčte až na doraz, pak ji vytáhněte a zkontrolujte hladinu oleje. Hladina oleje se musí nacházet mezi ryskami MIN a MAX olejové měrky (obr. 8).

Pozor!

Případné doplňování oleje je potřeba provádět velmi opatrně. Pokud by bylo potřeba olej doplnit, NESMÍ po jeho doplnění hladina oleje překročit rysku MAX na olejové měrce.

Používejte minerální olej SAE 40. Nemíchejte různé druhy oleje.

7.5 Skladování

Pozor!

Vytáhněte sit'ovou zástrčku ze zásuvky, přístroj a všechny při odpad pojené nástroje na stlačený vzduch odvzdušněte. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu.

Pozor!

Kompresor skladovat pouze v suchém a pro nepovolané osoby nepřípustném prostoru. Neklopit, skladovat vstoje!

8. LIKVIDACE A RECYKLACE

Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních

při-odpadů. Zeptejte se v odborné prodejně nebo na místním zastupi-

9. MOŽNÉ PORUCHY A POVOLENÉ ZÁSAHY

Upozornění: Dřív, než budete provádět jakékoliv opravy nebo seřizování kompresoru, odpojte napájení a vypust'te ze zásobníku tlak.

PORUCHA PŘÍČINA ZÁŠAH
Únik vzduchu z ventilu presostatu přivypnutém kompresoru.	Zpětný ventil je opotřebený nebo znečištěnýna těsnicím okraji a neplní správně svojifunkci.	Odšroubujte šestihranný talíř zpětnéhoventilu, vyčistěte sedlo a kotouček zespeciální gumy (vyměňte jej, pokud jeopotřebovaný). Namontujte zpět a řádněutáhněte.
Snížená výkonnost. Časté spouštění. Nízkéhodnoty tlaku.	Přehnané požadavky na výkonnost,zkontrolujte případné úniky ze spojů a/nebo hadíc. Pravděpodobně je znečištěnýodsávací filtr.	Vyměňte těsnění u spojů. Vyčistěte nebovyměňte filtr.
Kompresor se zastaví a po několikaminutách se sám spustí.	Zásah tepelné ochrany z důvodu přehřátímotoru.	Vyčistěte průchod vzduchu v odváděči.Vyvětrejte místnost.
Kompresor se po několika pokusech ospuštění zastaví.	Zásah tepelné ochrany z důvodu přehřátímotoru (vypojení ze zásuvky během chodu,nedostatečné napájecí napětí).	Stiskněte spínač zapínání/vypínání.Vyvětrejte místnost. Vyčkejte několik minuta kompresor se sám spustí.
Kompresor nelze zastavit a zasáhnepojistný ventil.	Nesprávný chod kompresoru nebo rozbitýpresostat.	Odpojte ze zásuvky a obraťte se na servisnícentrum.

Zásahy, neuvedené v této tabulce, mohou provádět výhradně autorizované Technické servisy, které si v případě potřeby vyžádají originální náhradní díly. Jakýkoli neodborný zásah může být nebezpečný a v každém případě ruší záruku na příslušný kompresor.

Záruka a opravy.

Vyskytne-li se vadné zboží nebo nutnost dodat náhradní díly, obraťte se prosím na prodejce, u něhož jste zboží zakoupili.

SK

B. Meradlo tlaku v zásobníku: Meradlo tlaku v zásobníku zobrazuje aktuálny tlak vzduchu v zásobníku v psi (a bar).

7.2 Odvodňovací zásobník

7.3 Bezpečnostný ventil (odk. G)
