GEBRUIKSAANWIJZING HY 2271030V STANLEY

Gebruiksaanwijzing (Vertaling van de originele instructies)

Alle identificatiegegevens: fabrikant, model, code en serienummer zijn gedrukt op het EG-etiket dat is aangebracht op de laatste pagina van deze handleiding.

Een originele kopie van de onderhavige verklaring is bij de compressor gevoegd.

Bewaar deze handleiding voor toekomstige raadpleging

TECHNISCHE GEGEVENS: Raadpleeg het etiket dat is aangebracht op de laatste pagina van deze handleiding

1- Gegevensvandefabrikant

6- Maximalebedrijfsdruk(barenPSI),inhoudvanhetreservoir(l),

toerenperminuut(RPM),gewicht(kg)

7- GegarandeerdgeluidsemissieniveauindB(A)

opgenomenstroom(A),vermogenin(kW)en(pk)

10-Verklaringvanoorsprong 11-Jaarvanproductie/fabricage DK Forklaring:

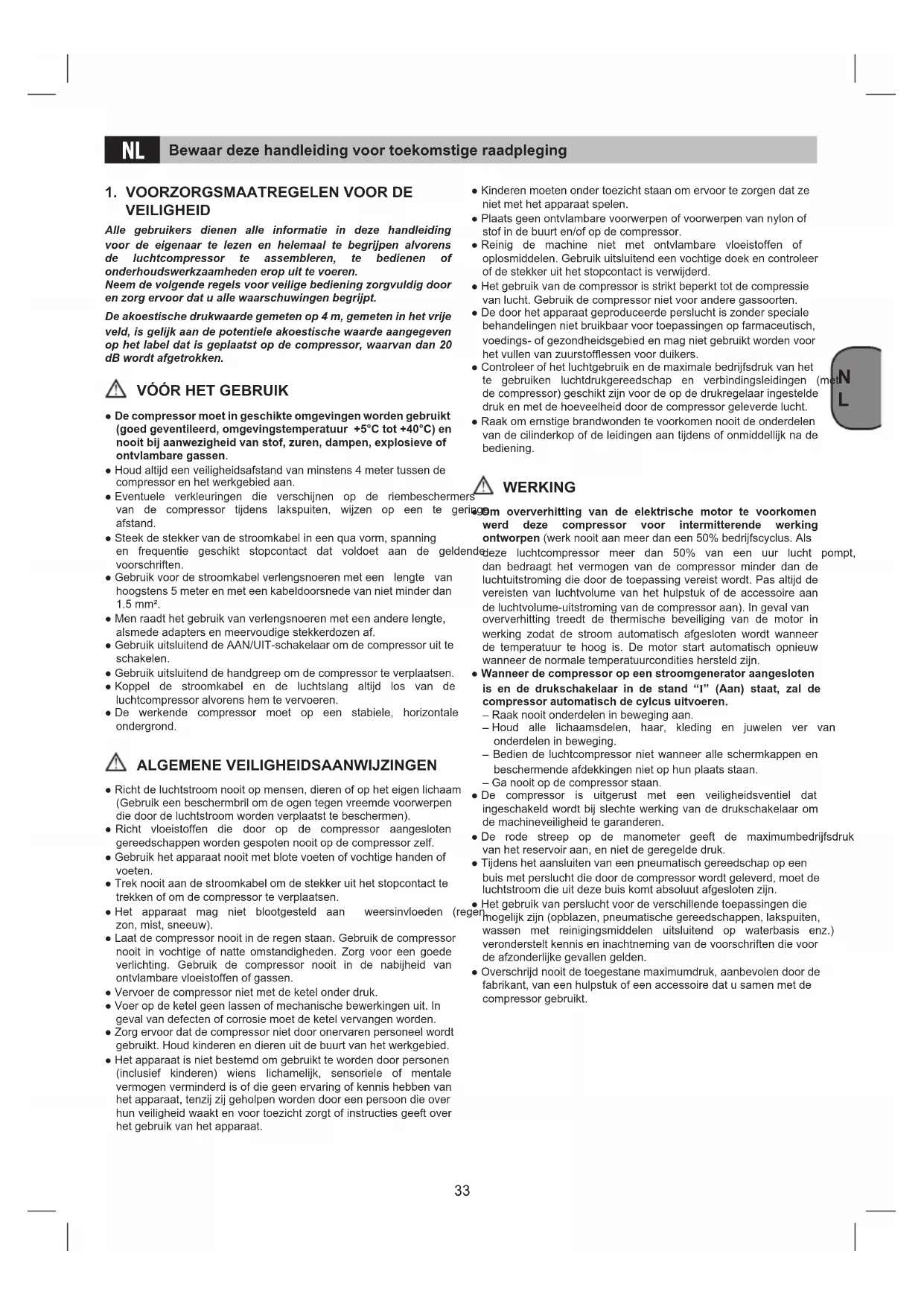

VEILIGHEID Alle gebruikers dienen alle informatie in deze handleiding voor de eigenaar te lezen en helemaal te begrijpen alvorens de luchtcompressor te assembleren, te bedienen of onderhoudswerkzaamheden erop uit te voeren. Neem de volgende regels voor veilige bediening zorgvuldig door en zorg ervoor dat u alle waarschuwingen begrijpt. De akoestische drukwaarde gemeten op 4 m, gemeten in het vrije veld, is gelijk aan de potentiele akoestische waarde aangegeven op het label dat is geplaatst op de compressor, waarvan dan 20 dB wordt afgetrokken.

● De compressor moet in geschikte omgevingen worden gebruikt (goed geventileerd, omgevingstemperatuur +5°C tot +40°C) en nooit bij aanwezigheid van stof, zuren, dampen, explosieve of ontvlambare gassen. ●Houdaltijdeenveiligheidsafstandvanminstens4metertussende compressor en het werkgebied aan. ●Eventuele verkleuringen die verschijnen op de riembeschermers van de compressor tijdens lakspuiten, wijzen op een te geringe afstand. ●Steekdestekkervandestroomkabelineenquavorm,spanning en frequentie geschikt stopcontact dat voldoet aan de geldende voorschriften. ●Gebruikvoordestroomkabelverlengsnoerenmeteen lengte van hoogstens 5 meter en met een kabeldoorsnede van niet minder dan

●Menraadthetgebruikvanverlengsnoerenmeteenanderelengte, alsmede adapters en meervoudige stekkerdozen af. ●GebruikuitsluitenddeAAN/UIT-schakelaaromdecompressoruitte schakelen. ●Gebruikuitsluitenddehandgreepomdecompressorteverplaatsen. ●Koppel de stroomkabel en de luchtslang altijd los van de luchtcompressor alvorens hem te vervoeren. ●De werkende compressor moet op een stabiele, horizontale ondergrond. ALGEMENE VEILIGHEIDSAANWIJZINGEN ●Richtdeluchtstroomnooitopmensen,dierenofopheteigenlichaam (Gebruikeenbeschermbrilomdeogentegenvreemdevoorwerpen diedoordeluchtstroomwordenverplaatsttebeschermen). ●Richt vloeistoffen die door op de compressor aangesloten gereedschappen worden gespoten nooit op de compressor zelf. ●Gebruikhetapparaatnooitmetblotevoetenofvochtigehandenof voeten. ●Treknooitaandestroomkabelomdestekkeruithetstopcontactte trekken of om de compressor te verplaatsen. ●Het apparaat mag niet blootgesteld aan weersinvloeden (regen, zon,mist,sneeuw). ●Laatdecompressornooitinderegenstaan.Gebruikdecompressor nooit in vochtige of natte omstandigheden. Zorg voor een goede verlichting. Gebruik de compressor nooit in de nabijheid van ontvlambare vloeistoffen of gassen. ●Vervoerdecompressornietmetdeketelonderdruk. ●Voeropdeketelgeenlassenofmechanischebewerkingenuit.In geval van defecten of corrosie moet de ketel vervangen worden. ●Zorgervoordatdecompressornietdooronervarenpersoneelwordt gebruikt. Houd kinderen en dieren uit de buurt van het werkgebied. ●Hetapparaatisnietbestemdomgebruikttewordendoorpersonen (inclusief kinderen) wiens lichamelijk, sensoriele of mentale vermogen verminderd is of die geen ervaring of kennis hebben van hetapparaat,tenzijzijgeholpenwordendooreenpersoondieover hun veiligheid waakt en voor toezicht zorgt of instructies geeft over het gebruik van het apparaat. ●Kinderenmoetenondertoezichtstaanomervoortezorgendatze niet met het apparaat spelen. ●Plaatsgeenontvlambarevoorwerpenofvoorwerpenvannylonof stofindebuurten/ofopdecompressor. ●Reinig de machine niet met ontvlambare vloeistoffen of oplosmiddelen. Gebruik uitsluitend een vochtige doek en controleer of de stekker uit het stopcontact is verwijderd. ●Hetgebruikvandecompressorisstriktbeperkttotdecompressie van lucht. Gebruik de compressor niet voor andere gassoorten. ●Dedoorhetapparaatgeproduceerdepersluchtiszonderspeciale behandelingennietbruikbaarvoortoepassingenopfarmaceutisch, voedings-ofgezondheidsgebiedenmagnietgebruiktwordenvoor het vullen van zuurstofflessen voor duikers. ●Controleerofhetluchtgebruikendemaximalebedrijfsdrukvanhet te gebruiken luchtdrukgereedschap en verbindingsleidingen (met decompressor)geschiktzijnvoordeopdedrukregelaaringestelde druk en met de hoeveelheid door de compressor geleverde lucht. ●Raakomernstigebrandwondentevoorkomennooitdeonderdelen van de cilinderkop of de leidingen aan tijdens of onmiddellijk na de bediening. WERKING ● Om oververhitting van de elektrische motor te voorkomen werd deze compressor voor intermitterende werking ontworpen (werknooitaanmeerdaneen50%bedrijfscyclus.Als deze luchtcompressor meer dan 50% van een uur lucht pompt, dan bedraagt het vermogen van de compressor minder dan de luchtuitstroming die door de toepassing vereist wordt. Pas altijd de vereisten van luchtvolume van het hulpstuk of de accessoire aan deluchtvolume-uitstromingvandecompressoraan).Ingevalvan oververhitting treedt de thermische beveiliging van de motor in werking zodat de stroom automatisch afgesloten wordt wanneer de temperatuur te hoog is. De motor start automatisch opnieuw wanneer de normale temperatuurcondities hersteld zijn. ● Wanneer de compressor op een stroomgenerator aangesloten is en de drukschakelaar in de stand “I” (Aan) staat, zal de compressor automatisch de cylcus uitvoeren. – Raak nooit onderdelen in beweging aan. –Houd alle lichaamsdelen, haar, kleding en juwelen ver van onderdelen in beweging. – Bedien de luchtcompressor niet wanneer alle schermkappen en beschermende afdekkingen niet op hun plaats staan. – Ga nooit op de compressor staan. ●De compressor is uitgerust met een veiligheidsventiel dat ingeschakeld wordt bij slechte werking van de drukschakelaar om de machineveiligheid te garanderen. ●De rode streep op de manometer geeft de maximumbedrijfsdruk vanhetreservoiraan,ennietdegeregeldedruk. ●Tijdenshetaansluitenvaneenpneumatischgereedschapopeen buismetpersluchtdiedoordecompressorwordtgeleverd,moetde luchtstroom die uit deze buis komt absoluut afgesloten zijn. ●Hetgebruikvanpersluchtvoordeverschillendetoepassingendie mogelijkzijn(opblazen,pneumatischegereedschappen,lakspuiten, wassen met reinigingsmiddelen uitsluitend op waterbasis enz.) veronderstelt kennis en inachtneming van de voorschriften die voor de afzonderlijke gevallen gelden. ●Overschrijdnooitdetoegestanemaximumdruk,aanbevolendoorde fabrikant,vaneenhulpstukofeenaccessoiredatusamenmetde compressor gebruikt. Bewaar deze handleiding voor toekomstige raadpleging NL34

Drukschakelaar: De drukschakelaar is het activeringsmechanisme dat gebruikt wordt om de compressor te starten en stil te leggen. Wanneerdeschakelaarop“I”(Aan)staat,drukkendemotorende pomp lucht samen totdat de reservoirdruk de bovenlimiet van de in de fabriek ingestelde bedrijfsdruk bereikt. Wanneer de reservoirdruk minderbedraagtdandeindefabriekingestelde“inschakel”druk, begint de compressor automatisch opnieuw lucht samen te drukken. B. Reservoirdrukmeter: De reservoirdrukmeter geeft de luchtdruk inhetreservoiraaninPSI(enBAR). C. Geregelde drukmeter: De geregelde drukmeter geeft de hoeveelheid druk aan die in de afvoerlijn toegestaan is volgens de instelling van de regelinrichting. D. Regelknop: De regelknop wordt gebruikt om de luchtdruk die in de afvoerlijn toegestaan is in te stellen. De afvoerluchtdruk verhoogt als de knop in wijzerzin gedraaid wordt en verlaagt als de knop in tegenwijzerzin gedraaid wordt. E. Aftapklep: Klep die vocht uit het reservoir afvoert wanneer hij geopend wordt. F. Snelkoppeling: De snelkoppeling wordt gebruikt om de luchtleiding op uw gereedschap te sluiten. G. Veiligheidsventiel: Het veiligheidsventiel wordt ingesteld over overmatige onderdrukzetting van de luchtreservoirs te voorkomen. Dit ventiel wordt in de fabriek afgesteld en werkt eerst als de reservoirdruk deze druk bereikt. Tracht niet deze veiligheidsinrichting te verstellen of te elimineren. Elke aanpassing van dit ventiel kan ernstig letsel veroorzaken. Raadpleeg een bevoegd servicecentrum als het nodig is de inrichting te controleren of onderhoudswerkzaamheden erop uit te voeren. H. Handgreep voor het optillen/verplaatsen.

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap. Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemmingnietgeconstrueerdzijnvoor commercieel,ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen vanwelkeaard danookisde gebruiker/bediener,nietdefabrikant, aansprakelijk.

De compressor is voorzien van een netkabel met veiligheidsstekker. Deze kan worden aangesloten op elk veiligheidsstopcontact 230 V ~ 50 Hz dat beveiligd is door een zekering van 16 ampère. Alvorens het apparaat in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatje van het apparaat. Lange toevoerleidingen alsmede verlengkabels, kabeltrommels enz. leiden tot spanningsverlies en kunnen het starten van de motor beletten. Bij temperaturen onder +5°C start de motor eventueel moeilijk ten gevolge van stroefheid.

5. PROCEDURES VÓÓR DE START

●Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de compressor werd geleverd. ●Controleerofdereservoirsafgetaptwerdenengeenvochtofvuil bevatten. ●Decompressordientnabijdeverbruikerstewordengeïnstalleerd. ●Vermijdlangeluchtkabelsentoevoerleidingen(verlengingen). ●Letopdrogeenstofvrijeaanzuiglucht. ●Decompressornietineenvochtigeofnatteruimteinstalleren.

De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5°C - +40°C) worden gebruikt. In de ruimte mogengeenstof,zuren,dampen,explosieveofontvlambaregassenzijn. ●Decompressorisgeschiktvoorgebruikindrogeruimten.Hijmag niet worden gebruikt in zones waarin met spatwater wordt gewerkt. ●Vóór inbedrijfstelling dient het oliepeil in de compressorpomp te worden gecontroleerd.

5.1 De wielenkit monteren

Indien bijgeleverd, moet de wielenkit gemonteerd worden zoals weergegeven in afbeelding 2.

5.2 De steunpoten monteren

Indienbijgeleverd,moetenderubberpotengemonteerdwordenzoals weergegeven in afbeelding 2.

5.3 Montage van de snelkoppeling

Schroef de snelkoppeling voor de geregelde druk op de koppeling op deuitlaat,zoalsweergegeveninafbeeldingen3a,3ben3c.

6. GEBRUIKSAANWIJZINGEN

2. Controleerofdereservoirluchtdruk0BAR(PSI)bedraagt.

3. Sluit de luchtslang aan op de afvoerlijn.

4. Steek de stekker van de unit in een juist geaarde contactdoos.

5. DraaideOn/Off(Aan/Uit)-schakelaarindestandI(Aan)(Afb.4).

De compressor schakelt automatisch de cyclus in en uit om de reservoirdruk te behouden.

6. Stel de drukregelaar af op de juiste drukinstelling die voor het

luchtgereedschap nodig is.

6.2 Uitschakelprocedures

1. DraaideOn/Off(Aan/Uit)-schakelaarindestandO(Uit)(Afb.5).

2. Trek de stekker van de voedingskabel uit het stopcontact en

laat alle lucht uit de tank ontsnappen (met behulp van een pneumatischgereedschap,aangeslotenopdecompressorviade snelkoppeling).

7. SCHOONMAKEN EN ONDERHOUDEN

Let op! Trek vóór alle schoonmaak- en onderhoudswerkzaamheid de netstekker uit het stopcontact. Let op! Wacht tot de compressor volledig is afgekoeld! Gevaar van brandwonden wegens hete oppervlakken! Let op! Vóór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

●Hou de veiligheidsinrichtingen zo veel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon. ●Hetisaantebevelenhetapparaatdirectnaelkgebruikschoonte maken. ●Maakhetapparaatregelmatigmeteenvochtigedoekenwatzachte zeepschoon.Gebruikgeenreinigings-ofoplosmiddelen;diezouden de kunststofcomponenten van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terechtkomt. ●Slangenspuitgereedschapmoetenvóórdeschoonmaakbeurtvan de compressor worden gescheiden. De compressor mag niet met water,oplosmiddelenofietsdergelijksschoonwordengemaakt.

de aftapklep zodat de klep aan de onderkant van het reservoir ligt.

3. Draai aan de aftapklep om hem open te zetten.

Let op! Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.

7.3 Veiligheidsklep (ref. G)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van de druktank. Het is niet toelaatbaar de veiligheidsklep te verstellen of de verzegeling ervan te verwijderen. Om te verzekeren dat de veiligheidsklep,indiennodig,naarbehorenwerkt,dientudeklepvan tijd tot tijd in werking te stellen. Trek flink aan de ring tot perslucht hoorbaarwordtafgeblazen(Afb.7).Laatdaarnaderingweerlos.

7.4 Controle van het oliepeil

De compressor wordt levenslang gesmeerd. In ieder geval moet het oliepeil regelmatig gecontroleerd worden. Zet de compressor op een vlak en stabiel oppervlak. Verwijder de oliedop(fig.8) enmaakdepeilstokschoon.Steekde peilstoknaar binnentotdeaanslag,trekdepeilstoknaarbuitenencontroleerhet oliepeil. Het peil moet zich tussen de indicaties MIN en MAX op de peilstokbevinden(fig.8). Let op! Het eventuele bijvullen van de olie moet uiterst voorzichtig uitgevoerd worden. Indien het nodig zou zijn olie bij te vullen, mag, na voltooiing van deze handeling, het oliepeil de indicatie MAX op de peilstok NIET overschrijden. Gebruik SAE 40 minerale olie. Meng geen verschillende soorten olie.

Let op! Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld. Let op! De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen!

8. AFVALBEHEER EN RECYCLAGE

Hettoestelenzijnaccessoiresbestaanuitdiversematerialen,zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer uinuwspeciaalzaakofbijuwgemeentebestuur!

9. MOGELIJKE STORINGEN EN TOEGESTANE REMEDIES

Aantekening: Koppel de energiebron los en laat de aftapreservoirdruk af alvorens reparaties of aanpassingen uit te voeren.

STORING OORZAAK REMEDIE

Luchtlekkage uit de klep van de pressostaat bij stilstaande compressor. Afsluitklep die wegens slijtage of vuil op het afsluitvlak niet correct zijn functie vervult. Draaidezeskantkopvandeafsluitkleplos, reinig de zitting en het schijfje van speciaal rubber(vervangindienversleten).Monteer opnieuw en draai zorgvuldig vast. Afname van het rendement. Veelvuldig starten. Lage drukwaarden. Overmatige vraag naar prestaties of eventuelelekkageuitkoppelingenen/ of leidingen. Mogelijkheid verstopt aanzuiglter. Vervang de pakkingen van de koppelingen ofvervanghetlter. De compressor stopt en start na enkele minuten weer zelfstandig op. Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor. Reinig de luchtdoorvoeropeningen in de toevoer. Lucht de werkruimte. De compressor stopt na enkele startpogingen. Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor (verwijderingstekkertijdensbedrijf,lage voedingsspanning). Bedien de stopschakelaar. Lucht de werkruimte. Wacht enkele minuten en de compressor zal zelfstandig weer opstarten. De compressor stopt niet en de veiligheidsklep grijpt in. Abnormale werking van de compressor of breuk van de pressostaat. Neem de stekker uit en breng het apparaat naar het servicecentrum. Alle overige werkzaamheden moeten door de erkende Servicecentra worden uitgevoerd, waarbij originele onderdelen gebruikt moeten worden. Zelfstandig de machine proberen te repareren kan de veiligheid in gevaar brengen en maakt sowieso de garantie ongeldig. Garantie en reparatie. Ingevalvangoederenmetdefectenofalsreservedelennodigzijn,dientucontactoptenemenmethetverkooppuntwaaruhettoestelgekocht heeft.D
