NÁVOD K OBSLUZE BD-336FL RYOBI

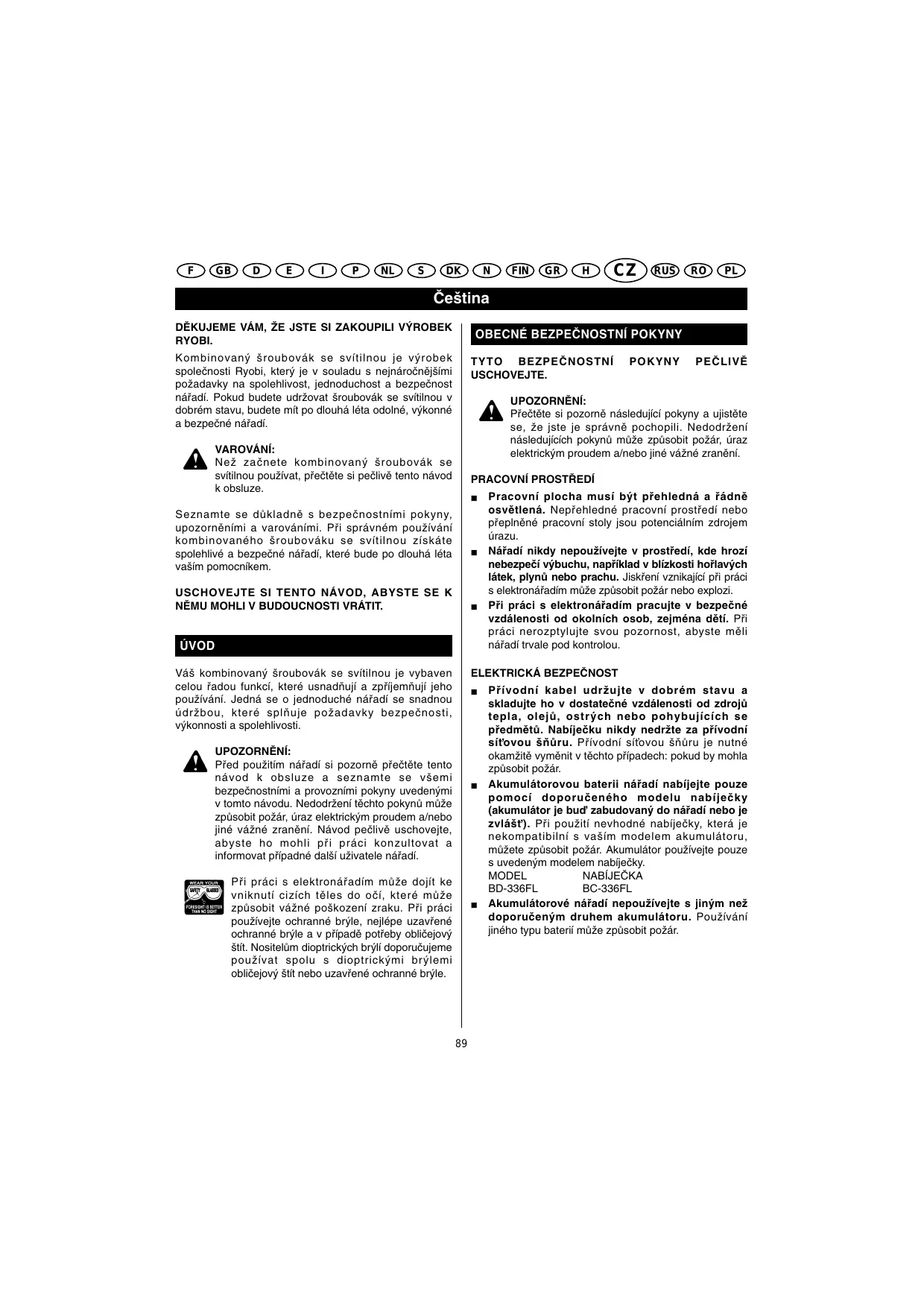

âe‰tina DùKUJEME VÁM, ÎE JSTE SI ZAKOUPILI V¯ROBEK RYOBI. OBECNÉ BEZPEâNOSTNÍ POKYNY Kombinovan˘ ‰roubovák se svítilnou je v˘robek spoleãnosti Ryobi, kter˘ je v souladu s nejnároãnûj‰ími poÏadavky na spolehlivost, jednoduchost a bezpeãnost náfiadí. Pokud budete udrÏovat ‰roubovák se svítilnou v dobrém stavu, budete mít po dlouhá léta odolné, v˘konné a bezpeãné náfiadí. TYTO BEZPEâNOSTNÍ USCHOVEJTE. POKYNY PEâLIVù UPOZORNùNÍ: Pfieãtûte si pozornû následující pokyny a ujistûte se, Ïe jste je správnû pochopili. NedodrÏení následujících pokynÛ mÛÏe zpÛsobit poÏár, úraz elektrick˘m proudem a/nebo jiné váÏné zranûní. VAROVÁNÍ: NeÏ zaãnete kombinovan˘ ‰roubovák se svítilnou pouÏívat, pfieãtûte si peãlivû tento návod k obsluze.

Seznamte se dÛkladnû s bezpeãnostními pokyny, upozornûními a varováními. Pfii správném pouÏívání kombinovaného ‰roubováku se svítilnou získáte spolehlivé a bezpeãné náfiadí, které bude po dlouhá léta va‰ím pomocníkem.

ÚVOD Pracovní plocha musí b˘t pfiehledná a fiádnû osvûtlená. Nepfiehledné pracovní prostfiedí nebo pfieplnûné pracovní stoly jsou potenciálním zdrojem úrazu. Náfiadí nikdy nepouÏívejte v prostfiedí, kde hrozí nebezpeãí v˘buchu, napfiíklad v blízkosti hofilav˘ch látek, plynÛ nebo prachu. Jiskfiení vznikající pfii práci s elektronáfiadím mÛÏe zpÛsobit poÏár nebo explozi. Pfii práci s elektronáfiadím pracujte v bezpeãné vzdálenosti od okolních osob, zejména dûtí. Pfii práci nerozptylujte svou pozornost, abyste mûli náfiadí trvale pod kontrolou. ELEKTRICKÁ BEZPEâNOST Vበkombinovan˘ ‰roubovák se svítilnou je vybaven celou fiadou funkcí, které usnadÀují a zpfiíjemÀují jeho pouÏívání. Jedná se o jednoduché náfiadí se snadnou údrÏbou, které splÀuje poÏadavky bezpeãnosti, v˘konnosti a spolehlivosti.

UPOZORNùNÍ: Pfied pouÏitím náfiadí si pozornû pfieãtûte tento návod k obsluze a seznamte se v‰emi bezpeãnostními a provozními pokyny uveden˘mi v tomto návodu. NedodrÏení tûchto pokynÛ mÛÏe zpÛsobit poÏár, úraz elektrick˘m proudem a/nebo jiné váÏné zranûní. Návod peãlivû uschovejte, abyste ho mohli pfii práci konzultovat a informovat pfiípadné dal‰í uÏivatele náfiadí.

Pfii práci s elektronáfiadím mÛÏe dojít ke vniknutí cizích tûles do oãí, které mÛÏe zpÛsobit váÏné po‰kození zraku. Pfii práci pouÏívejte ochranné br˘le, nejlépe uzavfiené ochranné br˘le a v pfiípadû potfieby obliãejov˘ ‰tít. NositelÛm dioptrick˘ch br˘lí doporuãujeme pouÏívat spolu s dioptrick˘mi br˘lemi obliãejov˘ ‰tít nebo uzavfiené ochranné br˘le.

Pfiívodní kabel udrÏujte v dobrém stavu a skladujte ho v dostateãné vzdálenosti od zdrojÛ tepla, olejÛ, ostr ˘ch nebo pohybujících se pfiedmûtÛ. Nabíjeãku nikdy nedrÏte za pfiívodní síÈovou ‰ÀÛru. Pfiívodní síÈovou ‰ÀÛru je nutné okamÏitû vymûnit v tûchto pfiípadech: pokud by mohla zpÛsobit poÏár. Akumulátorovou baterii náfiadí nabíjejte pouze pomocí doporuãeného modelu nabíjeãky (akumulátor je buì zabudovan˘ do náfiadí nebo je zvlá‰È). Pfii pouÏití nevhodné nabíjeãky, která je nekompatibilní s va‰ím modelem akumulátoru, mÛÏete zpÛsobit poÏár. Akumulátor pouÏívejte pouze s uveden˘m modelem nabíjeãky. MODEL NABÍJEâKA BD-336FL BC-336FL Akumulátorové náfiadí nepouÏívejte s jin˘m neÏ doporuãen˘m druhem akumulátoru. PouÏívání jiného typu baterií mÛÏe zpÛsobit poÏár.

Buìte opatrní. Pozornû sledujte, co dûláte, a fiiìte se zdrav˘m rozumem. Náfiadí nepouÏívejte, pokud cítíte únavu. Pfii práci nespûchejte. NepouÏívejte náfiadí, pokud jste pod vlivem alkoholu, drog nebo uÏíváte léky, které sniÏují pozornost. NezapomeÀte, Ïe i pouh˘ okamÏik nepozornosti mÛÏe b˘t pfiíãinou závaÏného úrazu. Noste vhodn˘ pfiiléhající pracovní odûv. Pfii práci nenoste ‰iroké obleãení ani ‰perky, které by se mohly zachytit v pohybliv˘ch ãástech náfiadí a b˘t pfiíãinou úrazu. Pokud máte dlouhé vlasy, pfii práci je nutné vlasy chránit vhodnou vlasovou pokr˘vkou. Vyvarujte se nechtûnému zapnutí náfiadí. Pfied vloÏením akumulátoru zkontrolujte, zda je spínaã zaji‰tûn pojistkou nebo je alespoÀ v poloze "vypnuto". Nikdy pfii pfiemisÈování nepokládejte prsty na spínaã, kter˘ je v poloze "zapnuto", spínaã nesmí b˘t v zapnuté poloze ani pfii v˘mûnû akumulátoru, mohli byste si zpÛsobit závaÏn˘ úraz. Pfied zapnutím náfiadí odstraÀte utahovací klíãe. Utahovací klíã nasazen˘ na nûkter˘ z pohybujících se dílÛ náfiadí mÛÏe zpÛsobit váÏn˘ úraz. VÏdy pracujte v rovnováÏné a stabilní poloze. StÛjte pevnû obûma nohama na stabilní plo‰e, ruce nenatahujte pfiíli‰ daleko nebo vysoko. Stabilní pracovní poloha umoÏÀuje lep‰í kontrolu náfiadí v pfiípadû neãekané události. Pfii práci nestÛjte na ‰taflích ani na Ïádném jiném nestabilním podkladu. PouÏívejte vhodné ochranné prostfiedky. VÏdy chraÀte své oãi. Pfii práci venku vám doporuãujeme pouÏívat gumové rukavice a protiskluzovou obuv. PouÏívejte pfiilbu, obliãejov˘ ‰tít a v pfiípadû potfieby i sluchovou ochranu.

Náfiadí nepouÏívejte, pokud ho nelze zapnout nebo vypnout hlavním spínaãem. Náfiadí, které nelze správnû zapnout a vypnout, je nebezpeãné a je bezpodmíneãnû nutné ho nechat opravit. Pfied sefiizováním náfiadí, pfied v˘mûnou pfiíslu‰enství nebo pfied uskladnûním náfiadí je nutné vyndat akumulátor z náfiadí a zkontrolovat, zda je spínaã v poloze "vypnuto". Tato základní preventivní opatfiení sniÏují riziko nechtûného spu‰tûní náfiadí. Pokud náfiadí nepouÏíváte, uskladnûte je na suchém místû, v dostateãné v˘‰ce, v uzamykatelném nábytku a chraÀte je pfied dûtmi. Náfiadí mÛÏe b˘t nebezpeãné v rukou nezku‰en˘ch osob. Pokud akumulátor nepouÏíváte, nenechávejte ho v blízkosti kovov˘ch pfiedmûtÛ, jako jsou: kanceláfiské svorky, mince, klíãe, hfiebíky, ‰roubky a jiné kovové pfiedmûty, které by mohly vytvofiit krátké spojení mezi svorkami akumulátoru. Zkratování svorek akumulátoru mÛÏe zpÛsobit jiskfiení, popáleniny, pfiípadnû poÏár. Zkontrolujte, zda jsou pohyblivé prvky náfiadí v zákrytu. Zkontrolujte, zda Ïádn˘ díl není po‰kozen˘. Zkontrolujte správnost montáÏe náfiadí a funkãnost v‰ech dílÛ, které mohou naru‰it bezpeãn˘ provoz náfiadí. Pokud je nûkter˘ díl náfiadí po‰kozen, náfiadí dále nepouÏívejte a nechte ho opravit. ¤ada úrazÛ b˘vá zapfiíãinûna nesprávnou údrÏbou náfiadí. PouÏívejte pouze pfiíslu‰enství doporuãené v˘robcem. Pfiíslu‰enství urãené k jinému náfiadí mÛÏe b˘t nebezpeãné, pokud ho pouÏijete s akumulátorov˘m ‰roubovákem. Opracovávan˘ materiál upevnûte na stabilní pracovní plo‰e do svûráku nebo je uchyÈte do svûrek. Opracovávan˘ díl nedrÏte rukama ani ho neopírejte o vlastní tûlo: byli byste nuceni pracovat v nestabilní poloze a pfiípadnû ztratit nad náfiadím kontrolu. Na náfiadí netlaãte. Náfiadí vybírejte podle povahy práce, kterou chcete provádût. Náfiadí nepfietûÏujte, dodrÏujte pfiedepsan˘ pracovní reÏim, náfiadí tak bude bezpeãnûj‰í a úãinnûj‰í.

ÚdrÏba náfiadí musí b˘t provádûna kvalifikovan˘m technikem. Pfii neodbornû provádûné opravû nebo údrÏbû mÛÏe dojít k váÏnému úrazu. Pfii opravû náfiadí je moÏné pouÏít pouze originální náhradní díly. DodrÏujte pokyny uvedené v tomto návodu v ãásti "ÚdrÏba". PouÏití jin˘ch neÏ doporuãen˘ch dílÛ a souãástek nebo nedodrÏení pokynÛ pro údrÏbu mÛÏe b˘t pfiíãinou úrazu elektrick˘m proudem nebo jiného zranûní.

âe‰tina UPOZORNùNÍ: Baterie uvolÀují vodík, kter˘ v kombinaci s kyslíkem vytváfií v˘bu‰n˘ plyn: v blízkosti tepelného zdroje, napfi. zapalovacího plamínku, mÛÏe dojít k explozi baterií. K omezení rizika úrazu nepouÏívejte nikdy akumulátorové náfiadí v blízkosti otevfieného ohnû. Pfii v˘buchu akumulátoru mÛÏe dojít k vymr‰tûní kusÛ materiálu nebo vystfiíknutí chemick˘ch látek. Pokud dojde k potfiísnûní pokoÏky chemikáliemi, omyjte dÛkladnû postiÏené místo ãistou vodou. SPECIFICKÉ BEZPEâNOSTNÍ POKYNY Pfii ‰roubování v místech, kudy mohou vést elektrické kabely je nutné drÏet elektrick˘ ‰roubovák pouze za izolované ãásti. Pfii náhodném kontaktu s vodiãi pod napûtím jsou pod proudem i kovové ãásti náfiadí (vzhledem k elektrické vodivosti) a mÛÏete dostat elektrickou ránu. DAL·Í BEZPEâNOSTNÍ POKYNY

Seznamte se dÛkladnû se sv˘m náfiadím. Pozornû si pfieãtûte tento návod k obsluze. DÛkladnû si pfieãtûte informace t˘kající pouÏívání náfiadí, jeho omezení a seznamte se s moÏn˘m nebezpeãím, kterého je nutné se vyvarovat. Tyto pokyny dÛslednû dodrÏujte, aby nedo‰lo ke vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní.

UPOZORNùNÍ: Pfii brou‰ení, fiezání, vyhlazování, vrtání a jin˘ch stavebních pracích se vytváfií prach, kter˘ mÛÏe obsahovat kancerogenní látky nebo látky, které mohou b˘t pfiíãinou deformace plodu nebo neplodnosti. Pfiíklady nebezpeãn˘ch chemick˘ch látek: - olovo, u barev na bázi olova, - krystalická silice, která b˘vá obsaÏena v cementu, cihlách a dal‰ích v˘robcích urãen˘ch pro zednické práce, - arzén a chróm, které b˘vají obsaÏeny v chemicky o‰etfiené dfievinû. Nebezpeãnost tûchto látek je dána frekvencí pouÏívání uvedeného materiálu. Abyste omezili pÛsobení tûchto chemick˘ch látek, pracujte vÏdy v prostfiedí s dostateãn˘m vûtráním, pouÏívejte normalizované ochranné prostfiedky, jako protiprachov˘ respirátor, kter ˘ filtruje nebezpeãné mikroskopické ãástice. BEZPEâNOSTNÍ POKYNY

Akumulátorové náfiadí nenabíjejte ve vlhkém prostfiedí nebo za mokra. Omezíte tak riziko úrazu elektrick˘m proudem. Pro optimální provoz va‰eho akumulátorového náfiadí, akumulátor nabíjejte v místû, kde se teplota pohybuje v rozmezí od 10°C do 38°C. Nenechávejte akumulátorové náfiadí venku ani ve vozidle. Pfii pouÏívání akumulátoru v nevhodn˘ch podmínkách nebo pfii nadmûrn˘ch teplotách mÛÏe dojít k vyteãení akumulátoru. Pokud se elektrolyt vytékající z akumulátoru dostane do styku s pokoÏkou, je nutné postiÏené místo dÛkladnû om˘t m˘dlovou vodou a pak neutralizovat citrónovou ‰Èávou nebo octem. Pfii vniknutí unikající tekutiny do oãí, vyplachujte oãi proudem vody po dobu zhruba 10 minut, poté bez odkladu vyhledejte lékafiskou pomoc nebo pfiivolejte pohotovostní sluÏbu. Omezíte tak riziko úrazu váÏného úrazu. UPOZORNùNÍ: Po‰kozená akumulátorová baterie mÛÏe explodovat. Abyste zamezili váÏnému úrazu, po‰kozené baterie vyhoìte v souladu s platn˘mi bezpeãnostními pfiedpisy. SPECIFICKÉ BEZPEâNOSTÍ POKYNY P¤I POUÎÍVÁNÍ NABÍJEâKY

NezapomeÀte, Ïe akumulátorové náfiadí mÛÏe b˘t kdykoliv uvedeno do provozu, protoÏe nepotfiebuje pfiipojení k elektrické síti. NezapomeÀte, Ïe akumulátorové náfiadí mÛÏe b˘t nebezpeãné, i kdyÏ s ním nepracujete, napfiíklad pfii v˘mûnû pfiíslu‰enství. Tyto pokyny dÛslednû dodrÏujte, aby nedo‰lo ke vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. NeumisÈujte akumulátorové náfiadí ani akumulátor do blízkosti otevfieného ohnû nebo zdroje tepla. Omezíte tak riziko v˘buchu a zranûní.

Tyto pokyny uschovejte. V tomto návodu jsou uvedeny dÛleÏité bezpeãnostní pokyny t˘kající se pouÏívání nabíjeãky. Tyto pokyny dÛslednû dodrÏujte, aby nedo‰lo ke vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. NeÏ zaãnete pouÏívat nabíjeãku, pfieãtûte si peãlivû provozní a bezpeãnostní pokyny t˘kající se nabíjeãky a akumulátorového náfiadí, které jsou uvedeny v tomto návodu. Tyto pokyny dÛslednû dodrÏujte, aby nedo‰lo ke vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní.

Z bezpeãnostních dÛvodÛ nabíjejte pouze dobíjecí NiCd (nikl-kadmiové) nebo NiMH (niklmetal-hydridové) akumulátory. Jiné typy baterií by mohly explodovat a po‰kodit náfiadí, pfiípadnû zpÛsobit zranûní uÏivatele. Omezíte tak nebezpeãí vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. ChraÀte nabíjeãku pfied de‰tûm a vlhkem. Omezíte tak nebezpeãí vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. PouÏívejte pouze pfiíslu‰enství doporuãené a dodané v˘robcem. Omezíte tak nebezpeãí vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. Aby nedo‰lo k po‰kození nabíjeãky a síÈového kabelu, nikdy nabíjeãku neodpojujte z elektrické sítû taháním za síÈov˘ kabel. Omezíte tak nebezpeãí vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. Zkontrolujte, Ïe je pfiívodní síÈová ‰ÀÛra umístûna tak, aby na ni nikdo nemohl ‰lápnout, zamotat se do ní nebo ji jakkoliv jinak po‰kodit. Tyto pokyny dÛslednû dodrÏujte, aby nedo‰lo ke vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. ProdluÏovací ‰ÀÛru pouÏívejte pouze v pfiípadû, pokud je to absolutnû nutné. PouÏívání nevhodné prodluÏovací ‰ÀÛry mÛÏe zpÛsobit poÏár nebo úraz elektrick˘m proudem. Pokud se bez prodluÏovací ‰ÀÛry neobejdete, zkontrolujte, zda jsou splnûny následující podmínky: a. Konektor nabíjeãky musí b˘t osazen stejn˘m poãtem pinÛ jako koncovka prodluÏovací ‰ÀÛry. Konektor nabíjeãky a koncovka prodluÏovacího kabelu musí b˘t stejné velikosti a stejného tvaru. b. ProdluÏovací ‰ÀÛra musí b˘t v dobrém stavu a mít dostateãnou proudovou kapacitu. Nabíjeãku nepouÏívejte, pokud je po‰kozena kabelová koncovka nebo napájecí kabel. Pokud je nûkter˘ z tûchto prvkÛ po‰kozen, nechte ho opravit elektrotechnikem. Tyto pokyny dÛslednû dodrÏujte, aby nedo‰lo ke vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. NepouÏívejte nabíjeãku, která spadla na zem nebo která je jakkoliv po‰kozená. Opravu svûfite odborníkÛm v servisní opravnû. Tyto pokyny dÛslednû dodrÏujte, aby nedo‰lo ke vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní.

Nabíjeãku nerozdûlávejte, opravy a údrÏbu nabíjeãky svûfite kvalifikovan˘m odborníkÛm. Pfii nesprávné montáÏi nabíjeãky existuje nebezpeãí úrazu elektrick˘m proudem nebo vzniku poÏáru. Omezíte tak nebezpeãí vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. Pfied údrÏbou odpojte nabíjeãku od elektrické sítû. SníÏíte tak riziko úrazu elektrick˘m proudem. Pouh˘m vypnutím hlavního vypínaãe do polohy "vypnuto" nesníÏíte riziko úrazu elektrick˘m proudem. Omezíte tak nebezpeãí vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. Pokud nabíjeãku nepouÏíváte, odpojte ji od elektrické sítû. Tyto pokyny dÛslednû dodrÏujte, aby nedo‰lo ke vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. NEBEZPEâÍ: NEBEZPEâÍ ÚRAZU ELEKTRICK¯M PROUDEM. NEDOT¯KEJTE SE NEIZOLOVANÉ âÁSTI KONEKTORU ANI NEIZOLOVANÉ âÁSTI SVORKY AKUMULÁTORU.

Uschovejte tento návod k pouÏití. K návodu se pfiíleÏitostnû mÛÏete vrátit, návod pouÏijte i pro informovanost pfiípadn˘ch jin˘ch uÏivatelÛ. Pfii zapÛjãení náfiadí je nutné zapÛjãit i tento návod. Tyto pokyny dÛslednû dodrÏujte, aby nedo‰lo ke vzniku poÏáru, úrazu elektrick˘m proudem nebo zranûní. ÚDRÎBA V pfiípadû údrÏby nebo oprav se obraÈte na nejbliωí autorizovanou servisní opravnu v˘robkÛ Ryobi.

TECHNICKÉ ÚDAJE V¯ROBKU

Motor (‰roubovák): 3,6 V stejnosmûrn˘ proud

• estihranné vfieteno (‰roubovák): 6,4 mm Otáãky naprázdno (‰roubovák): Spou‰tûã (‰roubovák): 180 ot./min dvoupolohov˘ pfiepínaã Maximální utahovací moment (‰roubovák): Doba nabíjení: Vstupní napájecí napûtí:

Kombinovan˘ ‰roubovák se svítilnou byl dodán kompletnû smontovan˘. Viz obrázek ã. 1.

Utahovací moment ‰roubováku je moÏné snadno mûnit aÏ do maximální hodnoty 5,6 Nm.

• roubovák, svítilnu a dodané pfiíslu‰enství opatrnû vyndejte z kartónového obalu. Podle níÏe uvedeného seznamu zkontrolujte, zda vám nechybí Ïádné pfiíslu‰enství. Kombinovan˘ ‰roubovák se svítilnou prohlédnûte, abyste se ujistili, Ïe Ïádn˘ díl náfiadí nebyl pfii transportu zlomen nebo po‰kozen. Obalov˘ materiál nevyhazujte, dfiíve neÏ peãlivû zkontrolujete stav ‰roubováku, svítilny a dodaného pfiíslu‰enství podle pfiiloÏeného seznamu a dfiíve neÏ náfiadí úspû‰nû vyzkou‰íte. Obr. 1

UPOZORNùNÍ: Náfiadí se nepokou‰ejte nijak upravovat nebo si svépomocnû vytváfiet jakékoliv dal‰í pfiíslu‰enství nebo doplÀky. Tyto nepovolené úpravy náfiadí ãi zmûny v pouÏívání pfiíslu‰enství mohou vytvofiit nebezpeãné situace, které mohou vést k velmi závaÏnému zranûní.

• roubovák Ruãní svítilna
• roubovací nástavce Îárovka Nabíjecí základna s prostorem pro uloÏení ‰roubovacích nástavcÛ Návod k obsluze UPOZORNùNÍ: Kombinovan˘ ‰roubovák se svítilnou nesmí b˘t pfiipojen k nabíjeãce pfii montáÏi náfiadí, jeho sefiizování, ãi‰tûní nebo údrÏbû. Vzhledem k tomu, Ïe jde o akumulátorové náfiadí, existuje nebezpeãí nechtûného spu‰tûní náfiadí, které mÛÏe b˘t zdrojem úrazu. UPOZORNùNÍ: Pokud vám chybí nûkter˘ díl náfiadí, náfiadí jiÏ dále nepouÏívejte a poãkejte, aÏ bude kompletní. NedodrÏení tohoto pokynu mÛÏe zpÛsobit váÏné zranûní.

NASAZENÍ / SEJMUTÍ ·ROUBOVACÍCH NÁSTAVCÒ

TECHNICKÉ ÚDAJE Viz obrázek ã. 2. Pfii nasazování a demontáÏi ‰roubovacích nástavcÛ je nutné dodrÏovat následující pokyny. SPOU·Tùâ NÁ¤ADÍ Ruãní svítilna je vybavena funkãním spou‰tûãem. Obr. 2

B. ·ROUBOVACÍ NÁSTAVEC

• roubovák i ruãní svítilna jsou vybavené tlaãítkem pro nastavení sklopení hlavy náfiadí, pomocí kterého je moÏné ponechat nástroj buì rovn˘ nebo zalomit náfiadí do "L" a drÏet ho jako pistoli.

DVOUPOLOHOV¯ P¤EPÍNAâ (F: dopfiedu; R: dozadu) Pfiepínaã na ‰roubováku slouÏí k pfiepínání pravého a levého chodu, tzn. umoÏÀuje zmûnit smûr otáãení ‰roubovacího nástavce.

Nasazení ‰roubovacího nástavce: zasuÀte ‰roubovací nástavec do ‰estihranného vfietena. DemontáÏ ‰roubovacího nástavce: po skonãení práce vytáhnûte ‰roubovací nástavec z vfietena a uloÏte ho na místo do nabíjecí základny.

Pfii nastavení utahovacího momentu dodrÏujte následující pokyny:

DodrÏujte smûr ‰ipky na sefiizovacím krouÏku. Pokud chcete zv˘‰it utahovací moment, otáãejte sefiizovacím krouÏkem v protismûru pohybu hodinov˘ch ruãiãek. Pokud chcete sníÏit utahovací moment, otáãejte sefiizovacím krouÏkem ve smûru pohybu hodinov˘ch ruãiãek. NABÍJENÍ AKUMULÁTOROVÉHO ·ROUBOVÁKU A RUâNÍ SVÍTILNY Viz obrázek ã. 6. Pfii nabíjení náfiadí dodrÏujte následující pokyny:

Pfii nastavení úhlu sklopení dodrÏujte následující pokyny: Obr. 4 A. HLAVU NÁ¤ADÍ SKLOPTE SMùREM DOP¤EDU B. ZAMÁâKNùTE TLAâÍTKO

PoloÏte nebo zavûste nabíjecí základnu na poÏadované místo. Vyznaãte si tuÏkou místo, kde chcete vyvrtat otvory. Sundejte nabíjecí základnu. Vyvrtejte ãtyfii otvory. Nastavte do zákrytu vyvrtané otvory s otvory v základnû. Pomocí ãtyfi (4) dodan˘ch ‰roubÛ pfiipevnûte nabíjecí základnu na poÏadované místo. Umístûte ‰roubovák a ruãní svítilnu do nabíjeãky a zkontrolujte, Ïe jsou vstupní a v˘stupní konektory správnû propojené. DráÏky ‰roubováku a ruãní svítilny musí b˘t v rovinû se Ïebrovím nabíjecí základny. Náfiadí zasuÀte do nabíjeãky aÏ do koncové polohy. Jakmile je nabíjecí základna pfiipojena k elektrické síti, rozsvítí se svûtelná kontrolka. Rozsvícená svûtelná kontrolka informuje o probíhajícím nabíjení. Jakmile je nabíjecí základna odpojena od elektrické sítû, kontrolka zhasne. Stisknûte tlaãítko pro odblokování nastaveného sklonu. Sklopte hlavu náfiadí dopfiedu, abyste mohli náfiadí drÏet jako pistoli a v této poloze náfiadí zajistûte. Pfii pouÏívání náfiadí v normálních podmínkách je doba nabíjení akumulátorÛ zhruba 6 aÏ 8 hodin. Îivotnost akumulátorov˘ch baterií prodlouÏíte, pokud nenecháte nabité náfiadí v nabíjecí základnû. POZNÁMKA: AÏ budete chtít vrátit náfiadí do pÛvodní polohy (rovné), stisknûte tlaãítko pro odblokování sklopení náfiadí a zdvihnûte hlavu náfiadí. Narovnané náfiadí pak zablokujte. Nabíjecí základnu neinstalujte do míst s pfiíli‰ vysok˘mi nebo naopak extrémnû nízk˘mi teplotami. Provoz nabíjeãky bude optimální pfii pokojové teplotû. PROVOZ RUâNÍ SVÍTILNY

INSTALACE NABÍJECÍ ZÁKLADNY

Viz obrázek ã. 7. Viz obrázek ã. 5. Pfii zapínání a vypínání svítilny dodrÏujte uvedené pokyny. Pfii instalaci nabíjecí základny dodrÏujte následující pokyny.

POZNÁMKA: Umístûte provizornû náfiadí a pfiíslu‰enství do nabíjecí základny, abyste se ujistili, Ïe po pfiipevnûní drÏáku vám nebude Ïádn˘ díl soupravy pfiekáÏet.

• roubovací nástavce je nutné udrÏovat ãisté. Po kaÏdém pouÏití setfiete ze ‰roubovacích nástavcÛ v‰echny nahromadûné neãistoty. Jakmile jsou ‰roubovací nástavce opotfiebené, vymûÀte je za nové. ZMùNA PRAVÉHO / LEVÉHO CHODU ·ROUBOVÁKU Viz obrázek ã. 8. Pfii provádûní zmûny pravého / levého chodu ‰roubováku dodrÏujte následující pokyny.

V¯MùNA ÎÁROVKY Viz obrázek ã. 9. Pokud chcete ‰roubovat, stisknûte ‰ipku smûfiující nahoru. Pokud chcete uvolÀovat ‰rouby, stisknûte ‰ipku smûfiující dolu. Pfii nákupu náhradní Ïárovky je nutné poÏadovat referenci Pfii v˘mûnû Ïárovky dodrÏujte následující pokyny:

UPOZORNùNÍ: Pfii údrÏbû náfiadí je moÏné pouÏít pouze originální náhradní díly znaãky Ryobi. PouÏití neznaãkov˘ch dílÛ mÛÏe nejen po‰kodit pfiístroj, ale zpÛsobit i váÏné zranûní.

K ãi‰tûní plastov˘ch dílÛ nepouÏívejte fiedidla. Vût‰ina fiedidel bûÏnû dostupn˘ch v obchodní síti se nehodí k ãi‰tûní plastov˘ch ãástí, neboÈ naru‰uje povrch plastÛ. K odstranûní neãistot, prachu apod. pouÏívejte ãist˘ hadr. UPOZORNùNÍ: Plastové ãásti náfiadí nesmí nikdy pfiijít do styku s brzdovou kapalinou, benzínem, produkty na bázi ropy, regenerovan˘mi mazn˘mi oleji apod. Tyto chemické produkty obsahují látky, které mohou zniãit, po‰kodit nebo jinak naru‰it povrch plastÛ.

Sundejte ochrann˘ uzávûr tak, Ïe jím nejdfiíve otoãíte doleva a pak ho vytáhnete. Vy‰roubujte Ïárovku, dráÏky se musí dostat do roviny se Ïebrovím ve svítilnû. Vytáhnûte starou Ïárovku. Za‰roubujte novou Ïárovkou, dráÏky Ïárovky se opût musí dostat do roviny se Ïebrovím ve svítilnû. Pak Ïárovkou otoãte o ãtvrtkruh. Nasaìte zpût ochrann˘ uzávûr: nastavte Ïárovku do zákrytu s otvorem v uzávûru, pak uzávûr nasaìte a otoãte jím doprava, aby se uzávûr zablokoval.

ZÁRUKA - ZÁRUâNÍ PODMÍNKY Na tento v˘robek znaãky Ryobi se poskytuje záruka po dobu 24 (dvaceti ãtyfi) mûsícÛ od data uvedeného na faktufie nebo pokladním bloku, kter˘ koncov˘ uÏivatel obdrÏel v prodejnû pfii nákupu v˘robku. Záruka se vztahuje na v˘robní vady a vadné díly. Záruka se nevztahuje na po‰kození v˘robku zpÛsobené jeho bûÏn˘m opotfiebením, nesprávn˘m nebo neschválen˘m pouÏíváním, nesprávnou údrÏbou nebo pfietíÏením. Uvedené záruãní podmínky se plnû vztahují i na pfiíslu‰enství, jako akumulátory, Ïárovky, pilové listy, nástavce, vaky apod. V pfiípadû provozních problémÛ u v˘robku v záruce kontaktuje nejbliωí autorizovanou servisní opravnu v˘robkÛ Ryobi. K opravû je nutné pfiedloÏit NEDEMONTOVAN¯ v˘robek spolu s fakturou nebo pokladním blokem. Tato záruka nevyluãuje pfiípadná dal‰í Va‰e spotfiebitelská práva t˘kající se v˘robních závad, v souladu s platn˘mi legislativními pfiedpisy.

Hladina akustického tlaku Hladina akustického v˘konu VáÏená efektivní hodnota zrychlení 54 dB (A) 67 dB (A) 0,3 m/s2
