РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PHGA 1000 A1 PARKSIDE

Автомат за къщата и градината

Превод на оригиналното ръководство за експлоатация

GB MT

Преди да прочетете отворете страницата с фигурите и след това се запознайте с всички функции на уреда.

GR

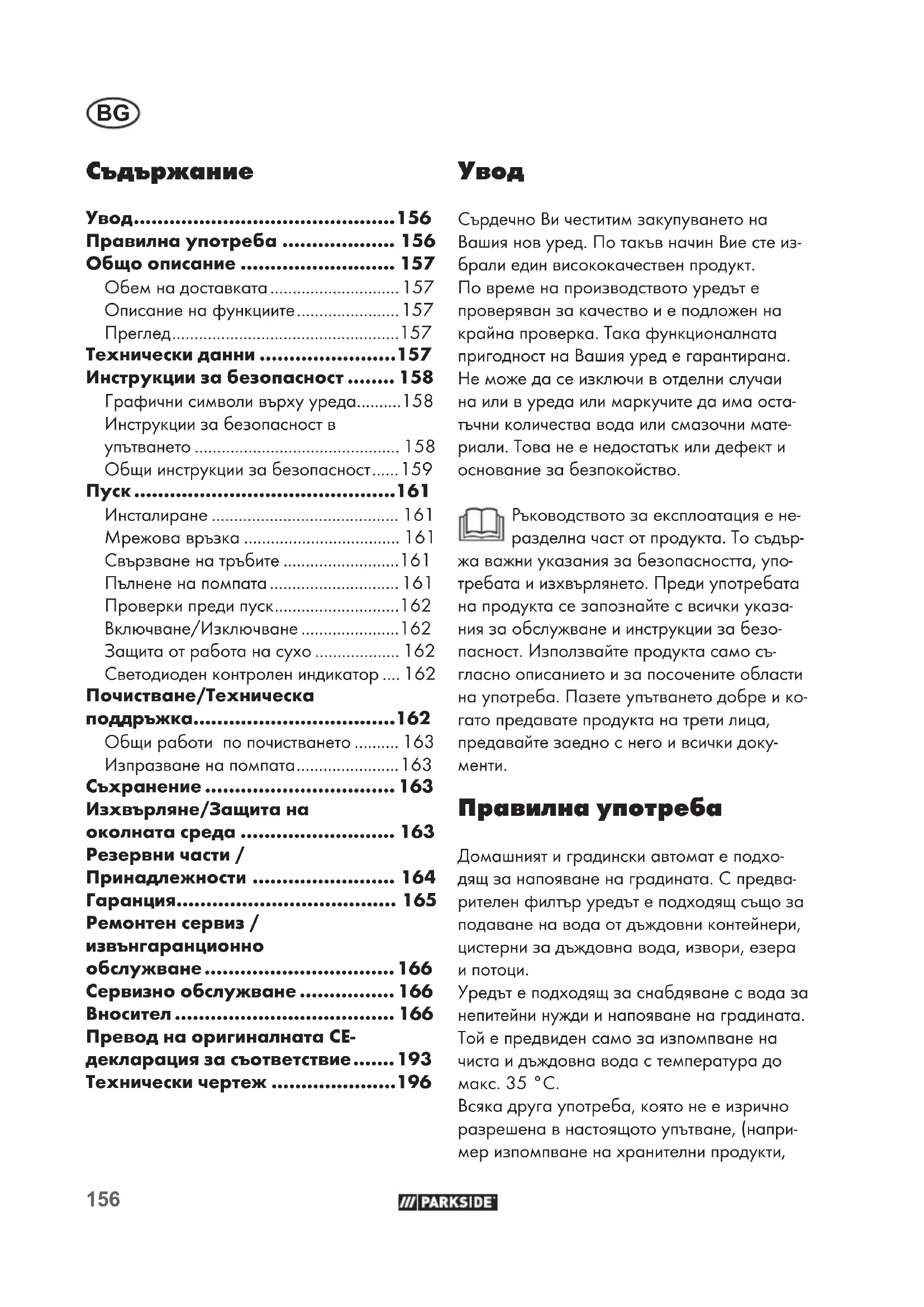

BG Превод на оригиналното ръководство за експлоатация Страница

Обем на доставката 157

Описание на функциите...... 157

Преглед....157

Технически данни ......157

Графични символи върху уреда......158

Инструкции за безопасност в упътването .... 158

Общи инструкции за безопасност..... 159

Пуск....161

Инсталиране 161

Мрежова връзка 161

Свързване на тръбите ....161

Пълнене на помпата 161

Проверки преди пуск......162

Включване/Изключване 162

Защита от работа на сухо 162

Светодиоден контролен индикатор .... 162

Почистване/Техническа поддръжка.....162

Общи работи по почистването ...... 163

Изпразване на помпата....163

Съхранение 163

Изхвърляне/Защита на околната среда 163

Ремонтен сервис / извънгаранционно обслужване......166

Сервизно обслужване ...... 166

Вносител 166

Превод на оригиналната СЕ- декларация за съответствие...... 193

Технически чертеж ......196

Увод

Сърдечно Ви честитим закупуването на Вашия нов уред. По такъв начин Вие сте избрали един висококачествен продукт.

По време на производството уредът е проверяван за качество и е подложен на крайна проверка. Така функционалната пригодност на Вашия уред е гарантирана.

Не може да се изключи в отделни случаи на или в уреда или маркучите да има оста- тъчни количества вода или смазочни мате- риали. Това не е недостатьк или дефект и основание за безпокойство.

Ръководството за експлоатация е неразделна част от продукта. То съдържа важни указания за безопасността, употребата и изхвърлянето. Преди употребата на продукта се запознайте с всички указания за обслужване и инструкции за безопасност. Използвайте продукта само съгласно описанието и за посочените области на употреба. Пазете упътването добре и когато предавате продукта на трети лица, предавайте заедно с него и всички документи.

Правилна употреба

Домашният и градински автомат е подходящ за напояване на градината. С предварителен филтър уредът е подходящ също за подаване на вода от дъждовни контейнери, цистерни за дъждовна вода, извори, езера и потоци.

Уредът е подходящ за снабдяване с вода за непитейни нужди и напояване на градината.

Той е предвиден само за изпомпване на чиста и дъждовна вода с температура до макс. 35 °C.

Всяка друга употреба, която не е изрично разрешена в настоящото упътване, (например изпомпване на хранителни продукти,

солена вода, моторни горива, химически продукти или вода с абразивни вещества) може да доведе до повреждане на уреда и да представлява сериозна опасност за ползвателя.

Помпата не е проектирана за продължителна работа, за което не поемаме никаква гаранция. Непрекъснатата експлоатация скъсява дълготрайността и намалява гаранционния срок. Уредът не е подходящ за промишлена употреба. Гаранцията изгаря при промишлена употреба.

Обслужващото лице или ползвателят е отговорен за злополуки или щети на други хора или тяхната собственост.

Производителят не носи отговорност за повреди в резултат на неправилна употреба или неправилно обслужване.

Общо описание

Изображение на най-важните функционални части ще намерите

на отварящата се страница.

Обем на доставката

Извадете уреда внимателно от опаковката и проверете, дали следните части са налице:

• Домашен и градински автомат
• Предварителен филтър (предварително монтиран)
• 2 Ключ
• Ръководство за експлоатация

Описание на функциите

След свързване на смукателната тръба и напорната тръба, както и напълване с вода, домашният и градински автомат подава определено количество чиста вода.

Преглед

1 Дръжка за носене
2 Панел за обслужване
3 Зелен светодиод
4 Жълт светодиод
5 Червен светодиод
6 Бутон Power
7 Мрежови захранващ кабел
8 Изпускателна пробка
9 Вход за вода
10 Отвор за пълнене на вода
11 Изход за вода
12 Предварителен филтър
13 Ключ
14 Ключ за изпускателната пробка

Технически данни

Консум. на мощност 1000 W

Височина на засмукване....8 m

Макс. дебит....3.300 l/h

Макс. трансп. височина....36 m

Ниво на звуковото налягане

(L_pA) 64,1 dB; K_pA = 2,66 dB

Ниво на шума ( L_WA )

По-тесни маркучи могат да намалят мощността.

Настоящият раздел съдържа основните инструкции за безопасност при работа с домашния и градински автомат.

Графични символи върху уреда

да не се използва за вода, съдържаща много пясък!

Преди работа се запознайте добре с всички елементи за обслужване, и в частност с функциите и начините на действие. При нужда се консултирайте със специалист.

Прочетете и спазвайте при- надлежащото към уреда ръко- водство за експлоатация!

Опасност от удар от ток! При-ди работи по техническата поддръжка и ремонтни ра-боти издърпайте щепсела от контакта. Веднага издърпайте щепсела, ако захранващият кабел е повреден.

Внимание: Избягвайте работа на сухо на помпата! Опасност вот прегряване!

Данни за нивото на звука L_WA in dB.

ВХОД ЗА ВОДАТА

изход за водата

Не изхвърляйте електроуредите с битовите отпадъци.

Инструкции за безопасност в упътването

Знак за опасност с данни за защита от персонални или материални щети

Знак за опасност с информация за предотвратяване на щети за хора в резултат на токов удар

Заповеден знак с данни за защита от щети

Изключете захранващия щеп- сел.

Уредът не е подходящ за свързване към съоръжение за захранване с питейна вода.

Указателен знак с информация за по-добра работа с уреда

Общи инструкции за безопасност

- Уредът може да се използва от деца над 8 години и от хора с намалени физически, сензорни или умствени способности или липса на опит и знания, ако те са под контрол или са инструк- ктирани относно безопасната употреба на уреда и разбират произтичащите от нея опасности. Децата не бива да играят с уре- да. Почистването и поддръжката от потребителя не трябва да се извършват от деца, освен ако не са над 8 години и се намират под наблюдение.

- Ако мрежовият присъединителен проводник на този уред е повреден, той трябва да бъде заменен от производителя или неговия отдел за обслужване на клиенти, или от подобно квалифицирано лице, за да се избегнат щети.

- Уредът не трябва да се използва на места, по-високи от 2000 m.

- Винаги изключвайте уреда от електрозахранването, преди да го сглобявате, разглобявате или почиствате.

Работа с уреда:

Внимание: Така ще избегнете злополуки и наранявания:

• Лица, които не са запознати с упътването за обслужване, не бива да използват уреда. Местните разпоредби могат да определят минималната възраст на обслуживащото лице.
• За защита от токов удар носете здрави обувки.
• Уредът не бива да работи, ако във водата има хора.
• Вземете подходящи мерки, за да предпазите децата от работация уред.
• Не използвайте уреда в близост до запалими течности или газове. При неспазване има опасност от пожар или експлозия.
• Да не се използва за вода с абразивни частици като пясък. Не е разрешено изпомването на агресивни, абразивни (с шлифоващо действие), разяждащи, запалими (например моторни горива) или експлозивни течности, солена вода, почистващи препарати и хранителни продукти. Температурата на изпомваната течност не бива да надвишава 35 °C.
• Съхранявайте уреда на сухо място, недостъпно за деца.

Внимание! Така ще избегнете повреди на уреда и евентуално произтичащите от тях персонални щети:

BG

• Не работете с повреден, непълен или реконструиран без разрешението на производителя уред. Преди пуска дайте на специалист да провери, дали са налице необходимите мерки за защита от електричество.
• Не носете или не закрепвайте уреда за кабела или маркуча.
• Пазете уреда от замръзване и работа на сухо.
• Използвайте само оригинални принадлежности и не реконструирайте уреда.
• По темата „Почистване/Техническа поддръжка“ и „Съхранение“ прочетете указанията в упътването за обслужване. Всички мерки извън тези, най-вече отварянето на уреда, трябва да се изпълняват от електроспециалист. При ремонт винаги се обръщайте към нашия сервисен център.
• Помпата трябва да бъде изключена от електрическата мрежа, преди операторът да извърши дейности по поддръжката, като например смяна на филтри.

Внимание: Така ще избегнете злополуки и наранявания от токов удар:

• При експлоатация на уреда след монтажа щепселът трябва да е свободно достъпен.
• Преди да пуснете в експлоатация Вашия нов помпа, дайте за про-

• заземяването, нулата, защит- ното изключване при дефек- тен ток трябва да отговарят на разпоредбите за безопасност на електроразпределителните дружества и да работят,
• защита на електрическите щекерни връзки от влага.

• При опасност от заливане монтирайте щекерните връзки в зона без опасност от зали- ване.

• Внимавайте мрежовото напрежение да съвпада с данните от фабричната табелка.

• Изпълнете електрическия монтаж според предписанията в страната.
• Свързвайте уреда само с контакт с дефектно-токова защита (Residual Current Device) с номинален дефектен ток не повече от 30 mA an; предпазител минимум 10 A.
• Преди всяка употреба проверя- вайте уреда, кабела и щепсела за повреди. Дефектните кабели не бива да се ремонтират, а трябва да се сменят с нови. Дай- те повредите на Вашия уред да бъдат отстранени от специалист.
• Не използвайте кабела, за да издърпвате щепсела от контакта. Пазете кабела от горещина, масло и остри ръбове.
• Не носете или не закрепвайте уреда за кабела.
• Използвайте само удължители със защита от водни пръски, кои-

то са предназначени за употреба на открито. Преди употреба винаги развивайте кабелната макара изцяло. Проверявайте кабела за повреди.

• Преди всички работи по уреда, в работните паузи и когато не се използва, издърпвайте щепсела от контакта.
• Мрежовите захранващи проводници трябва да имат сечение, не по-малко от това на проводници-те с гумена изолация с наименование H07RN8-F3G1. Сечението на жилките на удължаващия кабел трябва да е най-малко 2,5 mm².

Пуск

Инсталиране

• Поставете уреда върху здрава, хоризонтална и защитена от заливане основа.
• По принцип поставяйте помпа по-високо от водната повърхност, от която искате да изпомпвате.

Ако това е невъзможно, инсталирайте устойчив на подналягане спирателен модул между уреда и смукателния маркуч (може да се закупи от специализiranите търговски обект или магазините за строителни материали).

Мрежова връзка

Закупеният от Вас домашен и градински автомат вече е оборудван с щепсел с предпазен контакт. Домашният и градински автомат е предназначен за свързване към защитен контакт с предпазен контакт за 230 V\~ / 50 Hz.

Свързване на тръбите

- От смукателната страна използвайте тръба с ограничител на обратния поток и монтирайте предварителен филтър.

• Не използвайте системи за свързване с бързи връзки от смукателната страна.

• Не използвайте засмукващия маркуч като напорна тръба.

• Свалете капачките от уреда.

• Ако не е предварително монтиран, вкарайте предварителния филтър (12) в отвора за пълнене на вода (10).
• Монтирайте засмукваш маркуч (не е включен в окомплектовката на доставката) върху щущера на входа за вода (9). Завийте го така, че да не пропуска въздух.
• Монтирайте напорна тръба върху щущера на изхода за вода (11) на уреда. Завийте го така, че да не пропуска въздух.

При въздух в смукателната тръба функцията на помпата не е осигурена.

Пълнене на помпата (Фиг. А)

Преди всяко пускане в експлоатация помпа- та трябва да се напълни с вода.

Внимание: Избягвайте работа на сухо на помпата! Опасност от прегряване!

Прегряла помпа не трябва да се докосва! Съществува опасност от изгаряне!

При включване на помпата внимавайте за това помпата и засмукващият маркуч да са изцяло напълнени с вода, за да предотвратите работа на сухо на градинската помпа.

Внимание: През изхода за вода (11) не трябва да се пълни вода.

1. Отворете отвора за пълнене на вода (10) с помощта на ключа (13).
2. Допълнете вода до мястото за пълнене.
3. Затворете отново отвора за пълнене на вода (10).

Проверки преди пуск

- Уверете се, че електрическото свързване е с 230 V\~ 50 Hz.

• Проверете надлежното състояние на електрическия контакт и дали има доста- тъчен предпазител (мин.10 А).
• Уверете се, че до връзката с мрежата никога не може да стигне влага или вода. Има опасност от токов удар
• Проверете смукателния тръбопровод. Засмукващият край на смукателния тръбопровод трябва да се намира във водата.
• Проверете тръбопровода под налягане. Изходящият край на тръбопровода под налягане трябва вече да се намира в позицията за напояване.

Уредът не е подходящ за свързване към съоръжение за захранване с питейна вода.

Включване/Изключване

1. Включване: Свържете мрежовия захранващ кабел (7) към електро- захранването. След 2 секунди помпата стартира в автоматичен режим.
2. Изключване: Натиснете бутона Power (6). Помпата преминава в режим на готовност.

В автоматичен режим помпата из- ключва, когато потокът вода спре за по-дълго от 10 секунди. След като водното налягане се възстанови достатьчно, помпата се включва отново.

Защита от работа на сухо

Уредът е оборудван със сензор, който предотвратява работа на сухо на помпата.

1. Ако помпата работи за 30 секунди без поток вода и налягане на водата защитата от работа на сухо започва.
2. След 10 секунди почивка помпата стартира отново.
3. След 3-тия опит помпата се изключва автоматично.

Ако по време на тези три опита се е събра- ло достаъчно налягане на водата, уредът преминава към автоматичен режим.

Светодиоден контролен индикатор

Зеленият светодиод Уредът е включен (3) свети

Жълтият светодиод Помпата работи (4) свети

Червеният светоди- од (5) свети посто- янно Защита от работа на сухо е активна

Червеният светоди- од (5) мига Уредът се изключва

Почистване/Техническа поддръжка

Редовно почиствайте и поддържайте Вашия уред. Така се гарантира неговата ефективност и голяма дълготрайност.

Дайте работите, описани в настоящото упътване, да бъдат изпълнени от нашия серверен център. Използвайте само оригинални части.

Преди всички работи по уреда из- дърпвайте мрежовия щепсел. Има опасност от токов удар или опасност от нараняване от движещи- те се части.

Не пръскайте уреда с вода и не го почиствайте с течаща вода. Има опасност от удар от ток и уредът може да се по-вреди.

Общи работи по почистването

• Поддържайте оребренията и корпуса на мотора чисти. За целта използвайте влажна кърпа или четка.
  Не използвайте силни почистващи препарати и разтворители.
• Отстранявайте мъховете и влакнестите частици, които са се събрали в корпуса на помпата, чрез изплакване с вода.
• Намаляването на изпомпвращата мощност може да показва, че има запушване. Ако възникне запушване, махнете смукателния тръбопровод и напорния тръбопровод.

Всички мерки извън това, най-вече отваря- нето на помпата, трябва да се изпълнят от електроспециалист. При ремонт винаги се обръщайте към нашия сервисен център.

Изпразване на помпата (Фиг. В)

При опасност от замръзване и при по-дълги периоди без употреба (напр. през зимата) уредът трябва да се изпразни напълно.

1. Отворете изпускателната пробка (8) с приложения ключ (14) и изпразнете уреда от съдържащата се в него вода.
2. Изплакнете уреда с чиста вода.
3. Преди повторното пускане в експлоатация изпускателната пробка (8) трябва да се затегне отново с ключа (14), за да се предотврати всмукване на въздух от помпата.

Съхранение

• Съхранявайте уреда почистен, на сухо място и недостъпен за деца.
• Преди период на по-дълго съхранение (напр. през зимата) изпразнете помпата (вижте „Изправане на помпата“). В противен случай в резултат на отлага-ния и остатъци може да се стигне до трудности при пускане.

Изхвърляне/Защита на околната среда

Подложете уреда, принадлежностите и опаковката на рециклиране, което не вреди на околната среда.

Електрическите уреди не бива да се изхвърлят като битови отпадъци.

Директива 2012/19/EC относно отпадъци- те от електрическо и електронно оборудва- не: Потребителите за законово задължени да предават електронните уреди в края на техния полезен живот за екологосъобразно рециклиране. По този начин се гарантира екологосъобразно и щадящо ресурси пре- даване за отпадъци.

В зависимост от прилагането в национално-то законодательство, имате следните опции:

• връщане на място на продажба,
- предаване в официален събирателен пункт,

- изпращане обратно към производителя/дистрибутора.

От това изискване не са засегнати прикрепените към старите уреди принадлежности и помощни средства без електрически съставни части.

Ако имате проблеми с поръчката, използвайте формуляра за контакт. Ако имате други въпроси, обърнете се към „Сервизно обслужване“ (вж. страница 166).

13+12 20-24 Ключ + Предварителен филтър 91110110

8 28+29 Изпускателна пробка 91110111

Гаранция

Уважаеми клиенти,

за този уред получавате 3 години гаран- ция от датата на покупката. В случай на несъответствие на продукта с договора за продажба Вие имате законно право да предявите рекламация пред продавача на продукта при условията и в сроковете, определени в глава трета, раздел II и III и глава четвърта от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажба на стоки (ЗПЦСЦУПС)*.

Вашите права, произтичащи от посочените разпоредби, не се ограничават от нашата по-долу представена търговска гаранция, не са свързани с разходи за потребителите и независимо от нея продавачът на продукта отговаря за липсата на съответствие на потребителската стока с договора за продажба съгласно ЗПЦСЦУПС.

Гаранционни условия

Гаранционният срок започва да тече от датата на покупката. Пазете добре оригиналната касова бележка. Този документ е необходим като доказателство за покупката. Ако в рамките на три години от датата на закупуване на този продукт се появи дефект на материала или производствен дефект, продуктът ще бъде безплатно ремонтиран или заменен – по наш избор. Гаранцията предполага в рамките на тригодишния гаранционен срок да се представят дефектният уред и касовата бележка (касовият бон) и писмено да се обясни в какво се състои дефектът и кога е възникнал. Ако дефектът е покрит от нашата гаранция, Вие ще получите обратно ремонтирания или нов продукт. С ремонта или смяната на продукта не започва да тече нов гаранционен срок.

Гаранционната услуга не удължава гаран- ционния срок. Това важи също и за смене- ните и ремонтирани части. За евентуално наличните повреди и дефекти още при покупката трябва да се съобщи веднага след разопаковането. Евентуалните ремон- ти след изтичане на гаранционния срок са срещу заплащане.

Обхват на гарантията

Уредът е произведен грижливо според строгите изисквания за качество и добросъ-вестно изпитан преди доставка. Гаранцията важи за дефекти на материала или производствени дефекти. Гаранцията не обхваща частите на продукта, които подлежат на нормално износване, поради което могат да бъдат разглеждани като бързо износ-ващи се части (например Вентилаторно колело) или повредите на чупливи части (например прекъсвачи). Гаранцията отпада, ако уредът е повреден поради неправилно използване или в резултат на неосъществяване на техническа поддръжка. За правилната употреба на продукта трябва точно да се спазват всички указания в упътването за обслужване. Предназначение и действия, които не се препоръчват от упътването за експлоатация или за които то предупреждава, трябва задължително да се избягват. Продуктът е предназначен само за частна, а не за стопанска употреба. При злоупотреба и неправилно третиране, употреба на сила и при интервенции, които не са извършени от клона на нашия оторизиран сервис, гаранцията отпада.

Процедура при гаранционен случай

За да се гарантира бърза обработка на Ва- шия случай, следвайте следните указания:

- За всички запитвания подгответе касовата бележка и идентификационния

BG

номер (IAN 499359_2204) като доказателство за покупката.

• Вземете артикулния номер от фабричната табелка.
• При възникване на функционални или други дефекти първо се свържете по телефона или чрез имейл с долупосочения сервисен отдел. След това ще получите допълнителна информация за уреждането на Вашата рекламация.
• След съгласуване с нашия сервис можете да изпратите дефектния продукт на посочения Ви адрес на сервиса безплатно за Вас, като приложите касовата бележка (касовия бон) и посочите в какво се състои дефектът и кога е възникнал. За да се избегнат проблеми с приемането и допълнителни разходи, задължително използвайте само адреса, който Ви е посочен. Осигурете изпращането да не е като експресен товар или като друг специален товар. Изпратете уреда заедно с всички принадлежности, доставени при покупката, и осигурете доста- тъчно сигурна транспортна опаковка.

Ремонтен сервис / извънгаранционно обслужване

Ремонти извън гаранцията можете да възложите на клона на нашия сервис срещу заплащане. Той с удоволствие ще Ви направи предварителна калкулация. Можем да обработваме само уреди, които са достатьчно опаковани и изпратени с платени транспортни разходи.

Внимание: Изпратете Вашия уред на кло- на на нашия сервис почистен и с указание за дефекта.

Уредите, изпратени с неплатени транспортни разходи – с наложен платеж, като експресен или друг специален товар – не се приемат.

Ние ще извършим безплатно изхвърлянето на изпратените от Вас дефектни уреди.

Сервизно обслужване

BG

България

Е-мейл: [e-mail]

IAN 499359_2204

Вносител

Моля, обърнете внимание, че следващият адрес не е адрес на сервиса.

Първо се свържете с горепосочения сервисен център.

Гризэли Туулс ГмбХ & Ко.КГ

Щокщетер Шрасе 20

63762 Гросостхайм

Германия

* Като физическо лице – потребител, независимо от настоящата търговска гаранция, Вие се ползвате от правата на законовата гаранция, предоставена от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажбата на стоки /ЗПЦСЦУПС/. По-специално Вие имате право при несъответствие на стоката да бъде извършен ремонт или замяна по Ваш избор, освен ако това е невъзможно или е свързано с непропорционално големи разходи за продавача. Вие имате право на пропорционално намаляване на цената или на разваляне на договора при наличие на условията на чл. 33, ал. 3 от ЗПЦСЦУПС. Условията и сроковете на законовата гаранция са регламентирани в глава трета, раздел II и III и в глава четвърта на ЗПЦСЦУПС

Περιεχόμενα

εισαγωγή......167

BG	Превод на оригиналнатаСЕ-декларация за съответствие
С настоящото потвърждаваме, чеАвтомати за дома и градинатасерия PHGA 1000 A1Сериен номер 000001 - 025000отговаря на следните директиви на ЕС в съответната им действаща редакция:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* & (EU) 2015/863
За да се гарантира съответствието, са приложени следните хармонизирани норми и национални разпоредби:
EN 60335-1:2012/A15:2021 • EN 60335-2-41:2021/A11:2021EN 55014-1:2017/A11:2020 • EN 55014-2:1997/A2:2008EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN 61000-3-2:2014 • EN 61000-3-3:2013EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021EN 62233:2008 • EN IEC 63000:2018
Допълнително съгласно Директивата за шумовите емисии 2000/14/EC се потвърждава:Ниво на шума:Гарантирано: 79 dB;Измерено: 76,6 dBПриложен метод за оценка на съответствието съгласно Приложение V / 2000/14/EC
Цялата отговорност за изготвянето на тази Декларация за съответствие се носи от производителя:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY25.10.2022	Christian FrankПълномощник за документацията

* Гореописаният предмет в декларацията отговаря на разпоредбите на Директива 2011/65/EC на Европейския парламент и на Съвета от 8 юни 2011 г. относно ограничението на употребата на определени опасни вещества в електрическото и електронното оборудване.
