NÁVOD K OBSLUZE PHGA 1000 A1 PARKSIDE

Domácí a zahradní vodní automat

Překlad originálního provozního návodu

DK

Hus- og haveautomat

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

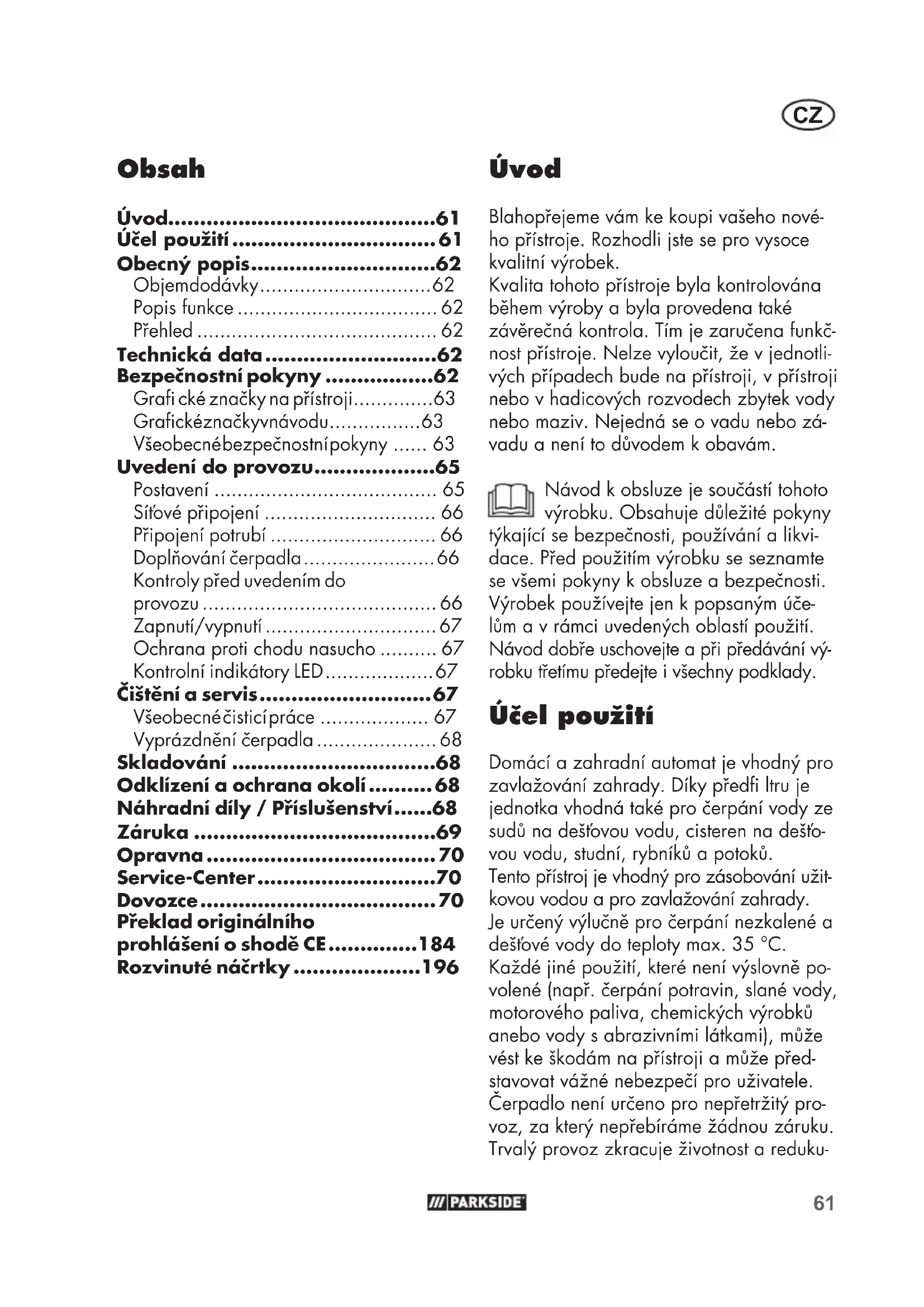

CZ Překlad originálního provozního návodu Strana

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Účel použití......61

Obecný popis......62

Objemdodávky....62

Popis funkce 62

Přehled 62

Technická data......62

Bezpečnostní pokyny ......62

Grafi cké značky na přístroji......63

Grafickéznačkyvnávodu....63

Všeobecnébezpečnostnípokyny ..... 63

Uvedení do provozu......65

Postavení 65

Sítové připojení 66

Připojení potrubí 66

Doplňování čerpadla....66

Kontroly před uvedením do

provozu 66

Zapnutí/vypnutí 67

Ochrana proti chodu nasucho ..... 67

Kontrolní indikátory LED....67

Čištění a servis......67

Všeobecnéčisticípráce 67

Vyprázdnění čerpadla 68

Skladování ......68

Odklízení a ochrana okolí......68

Náhradní díly / Příslušenství.....68

Záruka 69

Opravna....70

Překlad originálního

prohlášení o shodě CE......184

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje. Nelze vyloučit, že v jednotlivých prípadech bude na prístroji, v prístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti.

Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Domácí a zahradní automat je vhodný pro zavlažování zahrady. Díky předfi ltru je jednotka vhodná také pro čerpání vody ze sudů na dešťovou vodu, cisteren na dešťovou vodu, studní, rybníků a potoků.

Tento přístroj je vhodný pro zásobování užitkovou vodou a pro zavlažování zahrady.

Je určený výlučně pro čerpání nezkalené a dešťové vody do teploty max. 35 °C.

Každé jiné použití, které není výslovně povolené (např. čerpání potravin, slané vody, motorového paliva, chemických výrobků anebo vody s abrazivními látkami), může vést ke škodám na přístroji a může představovat vážné nebezpečí pro uživatele.

Čerpadlo není určeno pro nepřetržitý provoz, za který nepřebíráme žádnou záruku.

Trvalý provoz zkracuje životnost a reduku-

CZ

je záruční dobu. Tento přístroj není určený pro komerční využití.

Při komerčním použití záruka zanikne.

Obsluhující osoba anebo uživatel je zod- povědný za nehody anebo škody způsobené jiným lidem anebo jejich majetku.

Obecný popis

Zobrazení nejdůležitějších funkčních částí najdete na vyklápěcí

straně.

Objem dodávky

Přístroj vybaltej a zkontrolujte, je-li kompletní:

• automat pro düm a zahradu
• předfi ltr (předmontovaný)
• 2 klíč
• návod k obsluze

Popis funkce

Po připojení sacího a tlakového potrubí a jejich naplnění vodou dodává automat pro domácnost a zahradu defi nované množství čisté vody.

Přehled

1 rukojeť pro prénášení
2 ovládací panel
3 zelená LED
4 žlutá LED
5 červená LED
6 tlačítko napájení
7 sítový připojovací kabel
8 vypouštěcí šroub
9 vstup vody
10 plnicí otvor na vodu
11 výstup vody
12 predfi ltr
13 klíč
14 klíč na vypouštěcí šroub

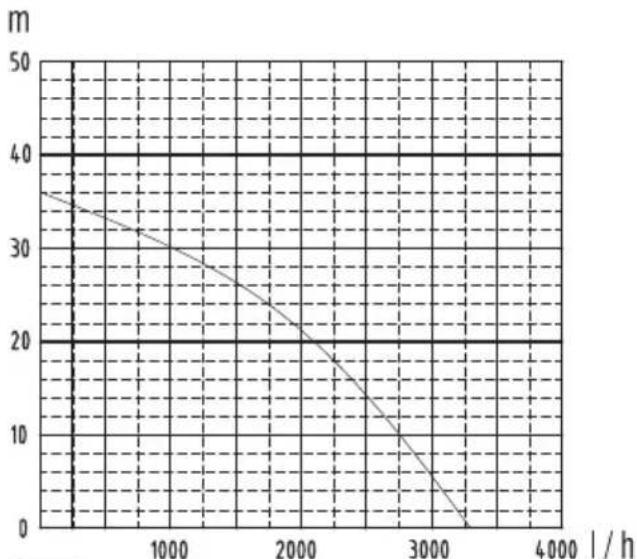

Technická data

Automat pro düm a zahradu......PHGA 1000 A1

Jmenovité vstupní napětí...230 V\~, 50 Hz Příkon....1000 W Sací výška....8 m

Maximální dopravované množství ....3.300 l/h

Maximální čerpací výška ...... 36 m

Maximální teplota vody 35 °C

Hadicová přípojka ......G1" (33,3 mm) Třída ochrany ......I

Druh ochrany....IPX4

Hladina akustického tlaku (L_pA) ....64,1 dB; K_pA = 2,66 dB

Hladina akustického výkonu (L WA ) měřená .....76,6 dB; K WA = 2,66 dB zaručená .....79 dB

Užší hadice mohou snížit výkon.

Bezpečnostní pokyny

V této části jsou uvedeny základní bezpečnostní pokyny při práci s automatem pro dům a zahradu.

Grafi cké značky na přístroji

Nepoužívat pro vodu s vysokým obsahem písku!

Před zahájením práce se seznamte se všemi ovládacími prvky, zejména s funkcemi a principy fungování. Pokud je to nutné, zeptejte se odborníka.

Přečtěte si a dodržujte pří- slušný návod k obsluze pří- stroje!

Pozor! Při poškození anebo přestřižení síťového kabelu okamžitě vytáhněte síťovou zástrčku ze zásuvky.

Pozor: Zabránit chodu čerpadla nasucho! Nebezpečí přehřátí!

Údaj hladiny akustického tla- ku L _WA v dB

Vstup vody

Výstup vody

Elektrické prístroje nepatří do domácího odpadu.

Grafi cké značky v návodu

Výstražné značky s údaji o vyvarování se škodám způsobených

osobám a škodám na věcech

Označení nebezpečí s informacemi o zabrá- nění zranění osob v důsledku zasažení elek- trickým proudem

Příkazové značky (namísto vykřičníku je vysvětlován příkaz) s údaji o opatřeních pro zamezení škod

Vytáhněte sítóvou zástrčku.

Přístroj není určen k připojení k zařízení k zásobování pitnou vodou.

Příkazové značky s informacemi pro lepší zacházení s přístrojem

Všeobecné bezpečnostní pokyny

- Tento přístroj mohou používat děti od 8 roků jakož i osoby se sníženými fyzickými, senzorickými anebo mentálními schopnostmi, anebo s nedostatkem zkušeností a vědomostí, pokud jsou pod dozorem anebo byli poučené o bezpečném používaní přístroje a rozumějí rizikům, které z toho vyplývají. Děti si s přístrojem nesmí hrát. Čištění ani uživatelskou údržbu nesmí provádět děti, pokud nejsou

CZ

starší 8 let a nejsou pod dozo- rem.

• Dojde-li k poškození síťového připojovacího kabelu tohoto přístroje, musí jej vyměnit výrobce nebo jeho zákaznický servis či podobně kvalifi kovaná osoba, aby se zabránilo nebezpečím.
• Přístroj se nesmí používat v polohách vyšších než 2000 m.
• Před montáží, demontáží nebo čištěním vždy odpojte přístroj od napájení proudem.

Práce s přístrojem:

Pozor: Takto se vyvarujete nehodám a poraněním:

• Osoby, které nejsou obeznámené s návodem k obsluze, nesmí tento přístroj používat. Na základě příslušných ustanovení může být stanoven minimální věk obslužného personálu.
• Jako ochranu proti úrazu el. proudem noste pevné boty.
• Nacházejí-li se ve vodě osoby, pak se tento přístroj nesmí provozovat.
• Učiňte opatření, aby děti neměly přístup k běžícímu přístroji.
• Nepoužívejte tento přístroj v blízkosti zápalných tekutin anebo plynů. Při nedbání hrozí nebezpečí požáru anebo exploze.
• Nepoužívejte ho pro vodu s abrazivními částicemi, jako je písek. Čerpání agresivních, abrazivních (působících jako

smirek), leptavých, hořlavých (např. paliva pro motory) anebo explozivních tekutin, slané vody, čisticích prostředků a potravin, není dovolené. Teplota čerpané tekutiny nesmí překročit 35 °C.

- Uchovávejte tento přístroj na su- chém místě a mimo dosahu dětí.

Pozor! Takto se vyvarujete škodám na přístroji a případně z toho plynoucím škodám způsobených osobám:

• Nepracujte s poškozeným, neúplným anebo bez souhlasu výrobce přestavěným přístrojem. Nechte před uvedením do provozu odborníkem provést kontrolu, zda jsou požadovaná elektrická ochranná opatření k dispozici.
• Nenoste anebo neupevňujte ten-to přístroj prostřednictvím kabelu anebo hadice.
• Ochraňujte tento přístroj před mrazem a před chodem na sucho.
• Používejte pouze originální příslušenství a neprovádějte na tomto přístroji žádné přestavby.
• K tématu „Cištění a servis“ a „Skladování“ čtěte prosím pokyny v návodu k obsluze. Všechna opatření mimo tento rámec, obzvlášť otevření přístroje, se mají provést elektrotechnickou odbornou sílou. V případě opravy se vždy obratte na naše servisní středisko.

- Před prováděním údržby provozovatelem, jako je výměna fi ltrů, se čerpadlo musí odpojit od sítě.

Elektrická bezpečnost:

Pozor: Takto se vyvarujete nehodám skrz elektrický úder:

• Při provozu tohoto přístroje musí být síťová zástrčka volně přístupná.

• Předtím, než svůj nový domácí automat na vodu uvedete do provozu, nechte odborně zkontrolovat:

• Uzemnění, nulování, ochranné zapojení proti chybovému proudu, toto musí odpovídat bezpečnostním předpisům podniku dodávajícího energii a musí bezvadně fungovat.

• Ochranu elektrických zástrčkových spojení před mokrem.

• Při nebezpečí zaplavení, umístění zástrčkových spojení v oblasti bezpečné vůči zaplavení.

• Dbejte na to, aby síťové napětí souhlasilo s údaji na typovém štítku.

• Elektrickou instalaci provedte v souladu s národními předpisy.

• Připojujte tento přístroj pouze na zásuvku s ochranným zapojením proti chybovému proudu RCD (Residual Current Device) se jmenovitým chybovým proudem ne větším, než 30 mA; pojistka alespoň 10 ampérů.

• Před každým použitím zkontrolujte přístroj, kabel a zástrčku ohledně poškození. Defektní kabely se nesmí opravovat, musí se vyměnit za nové. Škody na svém přístroji nechte odstranit odborníkem.

• Nepoužívejte kabel na vytahování zástrčky ze zásuvky. Ochraňujte kabel před horkem, olejem a ostrými hranami.
• Nenoste anebo neupevňujte ten-to přístroj za kabel.
• Používejte pouze prodlužovací kabely, které jsou chráněné proti ostřikové vodě a jsou určené pro použití na volném prostranství. Vždy před použitím úplně odviňte kabelový buben. Zkontrolujte kabel ohledně poškození.
• Před všemi pracemi na tomto přístroji, v pracovních přestávkách a při nepoužívání, vytáhněte síťovou zástrčku ze zásuvky.
• Sítová přípojná vedení nesmí mít menší průřez, než vedení v gumové hadici s označením H07RN8-F3G1. Průřez prame- ne lana prodlužovacího kabelu musí činit alespoň 2,5 mm².

Uvedení do provozu

Postavení

• Postavte tento přístroj na pevný, vodo-rovný podklad, bezpečný proti zatopení vodou.
• Postavte domácí automat na vodu zásadně výše, než je hladina vody, z které chcete čerpat.

CZ

Kdyby to nemělo být možné, nain- stalujte mezi tento přístroj a nasávací hadici uzavírací jednotku, odolnou vůči podtlaku (k dostání ve specializovaném obchodě).

Sítové připojení

Zakoupený automat pro domácnost a zahradu je již vybaven zástrčkou s uzemňovacím kontaktem. Domácí a zahradní automat je určen k připojení do zásuvky 230 V\~ / 50 Hz s uzemňovacím kontaktem.

Připojení potrubí

- Na sací straně použijte potrubí se zpětnou klapkou a namontujte předfi ltr.

• Na straně sání nepoužívejte připojovací systémy s rychlospojkami.

• Nepoužívejte nasávací hadici jako tlakové potrubí.

• Odstraňte z přístroje krytky.

• Pokud není předmontován, vložte předfi ltr (12) do otvoru pro plnění vodou (10).
• Nasadte sací hadici (není součástí dodávky) na hubici přívodu vody (9). Hermeticky ji přišroubujte.
• Přimontujte výtlačné potrubí na hrdle výstupu vody (11) na přístroji. Hermeticky ji přišroubujte.

Pokud je v sacím potrubí vzduch, nemusí čerpadlo fungovat.

Doplňování čerpadla (obr. A)

Čerpadlo je třeba před každým uvedením do provozu naplnit vodou.

Pozor: Zabránit chodu čerpadla nasucho! Nebezpečí přehřátí!

Přehřátého čerpadla se nedotýkejte! Hrozí nebezpečí popálení!

Při spuštění čerpadla dbejte na to, že se čerpadlo a sací hadice zcela naplnily vodou, a zabránilo se tak chodu zahradního čerpadla na sucho. Při suchém chodu dochází k poškození přístroje.

Pozor: Do vývodu vody (11) se nesmí nalévat voda.

1. Pomocí klíče (13) otevřete plnicí otvor na vodu (10).
2. Naplňte jej vodou až po plnicí mez.
3. Opět zavřete plnicí otvor na vodu (10).

Kontroly před uvedením do provozu

- Přesvědčte se o tom, že elektrické připojení činí 230 V\~ / 50 Hz.

• Zkontrolujte řádný stav elektrické zásuvky a že je tato dostatečně jištěna pojistkou (alespoň10A).
• Přesvědčte se o tom, že se nikdy nemůže dostat vlhkost anebo voda k síťové přípojce. Existuje nebezpečí elektrického úderu.
• Zkontrolujte sací potrubí. Nasávací konec sacího potrubí musí být ponořen do vody.
• Zkontrolujte tlakové potrubí.Výstupní konec tlakového potrubí by se měl již nacházet v poloze zavlažování.

Přístroj není určen k připojení k zařízení k zásobování pitnou vodou.

Zapnutí/vypnutí

1. Zapnutí: Ke zdroji napájení připojte síťový připojovací kabel (7).
2. Vypnutí: Stiskněte tlačítko napájení (6). Čerpadlo se přepne do pohotovostního režimu.

V automatickém režimu se čerpadlo vypne, pokud se průtok vody za- staví na dobu delší než 10 sekund. Jakmile tlak vody dostatečně pokles- ne, čerpadlo se opět zapne.

Ochrana proti chodu nasucho

Přístroj je vybaven senzorem, který zabraňuje chodu čerpadla na sucho.

1. Pokud čerpadlo běží 30 sekund bez průtoku a tlaku vody, zareaguje ochra-na proti chodu nasucho.
2. Po 10sekundové pauze se čerpadlo opět spustí.
3. Pokud dojde k 3. průběhu, čerpadlo se automaticky vypne.

Pokud čerpadlo během těchto tří průběhů vytvoří dostatečný tlak vody, přepne se jednotka do automatického režimu.

Kontrolní indikátory LED

Zelená LED (3) svítí.

Přístroj je zapnutý.

Žlutá LED (4) svítí. Čerpadlo pracuje.

Červená LED (5) trvale svítí.

Ochrana proti chodu nasucho je aktivní.

Pravidelně čistěte a ošetřujte Váš přístroj. Tímto se zaručí jeho výkonnost a dlouhodobá životnost.

Práce, které nejsou v tomto návodu popsané, nechte provést naším servisním střediskem. Používejte pouze originální díly.

Před všemi pracemi na přístroji vytáhněte síťovou zástrčku ze zásuvky. Existuje nebezpečí elektrického úderu anebo poranění skrze pohyblivé díly.

Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpečí elektrického úderu a tento nástroj by se mohl poškodit.

Všeobecné čisticí práce

• Žebra a kryt motoru udržujte v čistotě. Použijte za tím účelem vlhký hadřík nebo kartáč. Nepoužívejte čisticí prostředky ani rozpouštědla.
• Propláchnutím vodou odstraňte chlupy a vláknité částice, které se usadily ve skříni čerpadla.
• Kdyby se měly vyskytnout ucpání, odstraňte nasávací a tlakové vedení. Demontujte automatický spínač a k odstranění cizích těles vypláchněte závitový otvor čerpadla vodou.

Všechna opatření mimo tento rámec, obzvlášť otevření čerpadla, je třeba nechat provést elektrotechnickou odbornou sílou. V případě opravy se vždy obratte na naše servisní středisko.

Vyprázdnění čerpadla (Obr. B)

Pokud hrozí nebezpečí mrazu a před delším nepoužíváním (např. při zimním skladování), je nutné přístroj zcela vyprázdnit.

1. Otevřete vypouštěcí šroub (8) pomocí přiloženého klíče (14) a vypustře vodu z přístroje.
2. Propláchněte přístroj čistou vodou.
3. Před opětovným uvedením do provo- zu se vypouštěcí šroub (8) musí opět utáhnout klíčem (14), aby se zabránilo, že čerpadlo nasaje vzduch.

Skladování

• Ukládejte tento přístroj očištěný, suchý a mimo dosahu dětí.
• Před delším skladování (např. při přezimování) vyprázdněte čerpadlo (viz „Vyprázdnění zahradního čerpadla“).
  Kvůli nánosům a zbytkům může jinak dojít k potížím při spouštění.

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domácího odpadu

Směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ): Spotřebitelé jsou ze zákona povinni recyklovat elektrická a elektronická zařízení na konci jejich životnosti způsobem šetrným k životnímu prostředí. Tímto způsobem je zajištěna recyklace šetrná k životnímu prostředí a šetřící zdroje.

V závislosti na tom, jak je vše implementováno ve vnitrostátním právu, máte následující možnosti:

• vrátit v prodejně,
• odevzdat na ofi ciálním sběrném místě,
  • zaslat zpět výrobci/distributorovi.

Tento stav se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář.

V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 70).

Pol. Návod Pol. Výkres Označení Č. artiklu. k obsluze sestavení

13+12	20-24	klíč + předfi ltr	91110110
8	28+29		vypouštěcí šroub	91110111

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. předběžný fi ltr), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 499359_2204)

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo,

CZ

přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 499359_2204

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Všeobecnýpopis....72

Objem dodávky....72

Opis funkcie....72

Prehl'ad....72

Technické údaje....72

Bezpečnostnépokyny .....73

Grafickéznačkyvnávode....73

Všeobecnébezpečnostnépokyny.....73

Uvedenie do prevádzky ......76

Postavenie....76

Siefová prípojka 76

Pripojenie potrubí....76

Plneniečerpadla 76

Čistenie a údržba 77

Všeobecné čistiace práce....78

Vyprázdnenie čerpadla 78

Skladovanie....78

Vybalte nástroj a skontrolujte, či je kompletný:

Domový a záhradný vodný automat do- pravuje po pripojení sacieho potrubia a tlakového potrubia a naplnení vodou defi- nované množstvo čistej vody.

Prehl'ad

Pozor! Pri poškodení alebo prestrihnutí sietového kábla okamžite vytiahnite sietovú zástrčku zo zásuvky.

Pozor: Zabráňte chodu čerpadla nasucho! Nebezpečenstvo prehriatia!

Údaj o hladine akustického výkonu L _WA v dB

Vstup vody

Výstup vody

Grafi cké značky v návode

Značky nebezpečenstva s údajmi k zabráne- niu poškodení zdravia osôb v dôsledku zásahu elektrickým prúdom

Všeobecné bezpečnostné pokyny

Elektrická bezpečnost:

Pozor: Takto sa vyvarujete nehodám skrz elektrický úder:

Pri vzduchu v sacom potrubí funkcia čerpadla nie je zaručená.

Pozor: Zabráňte chodu čerpadla nasucho! Nebezpečenstvo prehriatia!

Prehriateho čerpadla sa nesmiete dotýkat! Existuje nebezpečenstvo popálenia!

Pozor: Cez výtok vody (11) sa nesmie plnit voda.

- Presvedčte sa o tom, že elektrické pripojenie činí 230 V\~50 Hz.

1. Zapnutie: Sieťový pripojovací kábel (7) pripojte na elektrické napájanie. Po 2 sekundách sa čerpadlo spustí v automatickom režime.
2. Vypnutie: Stlačte tlačidlo Power (6). Čerpadlo sa prepne do pohotovostného režimu.

padlo znova rozbehne.

Neostrekujte tento nástroj vodou a nečistite ho pod tečúcou vodou. Existuje nebezpečenstvo elektrického úderu a tento nástroj by sa mohol poškodit.

Všeobecné čistiace práce

Vyprázdnenie čerpadla (Obr. B)

• Ukladajte tento prístroj očistený, suchý a mimo dosahu detí.
• Pred dlhším uskladnením (napr. prezimovanie) čerpadlo vyprázdnite (vid'Vyprázdnenie čerpadla").

Pol. Pol. Výkres Označenie Č. Artiklu Návod na náhrad- obsluhu ných dielov

13+12 20-24 Klúč + Predradený filter 91110110

Potvrzujeme tímto, že konstrukceAutomat pro dům a zahradu konstrukční řady PHGA 1000 A1Pořadové číslo 000001 - 025000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* & (EU) 2015/863
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:
EN 60335-1:2012/A15:2021 • EN 60335-2-41:2021/A11:2021EN 55014-1:2017/A11:2020 • EN 55014-2:1997/A2:2008EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN 61000-3-2:2014 • EN 61000-3-3:2013EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021EN 62233:2008 • EN IEC 63000:2018
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 79 dBměřená: 76,6 dBPoužitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY25.10.2022	Christian FrankOsoba zplnomocněnák sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
