NÁVOD NA OBSLUHU PHGA 1000 A1 PARKSIDE

Domáci a záhradný vodný automat

Preklad originálneho návodu na obsluhu

ES

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

DK

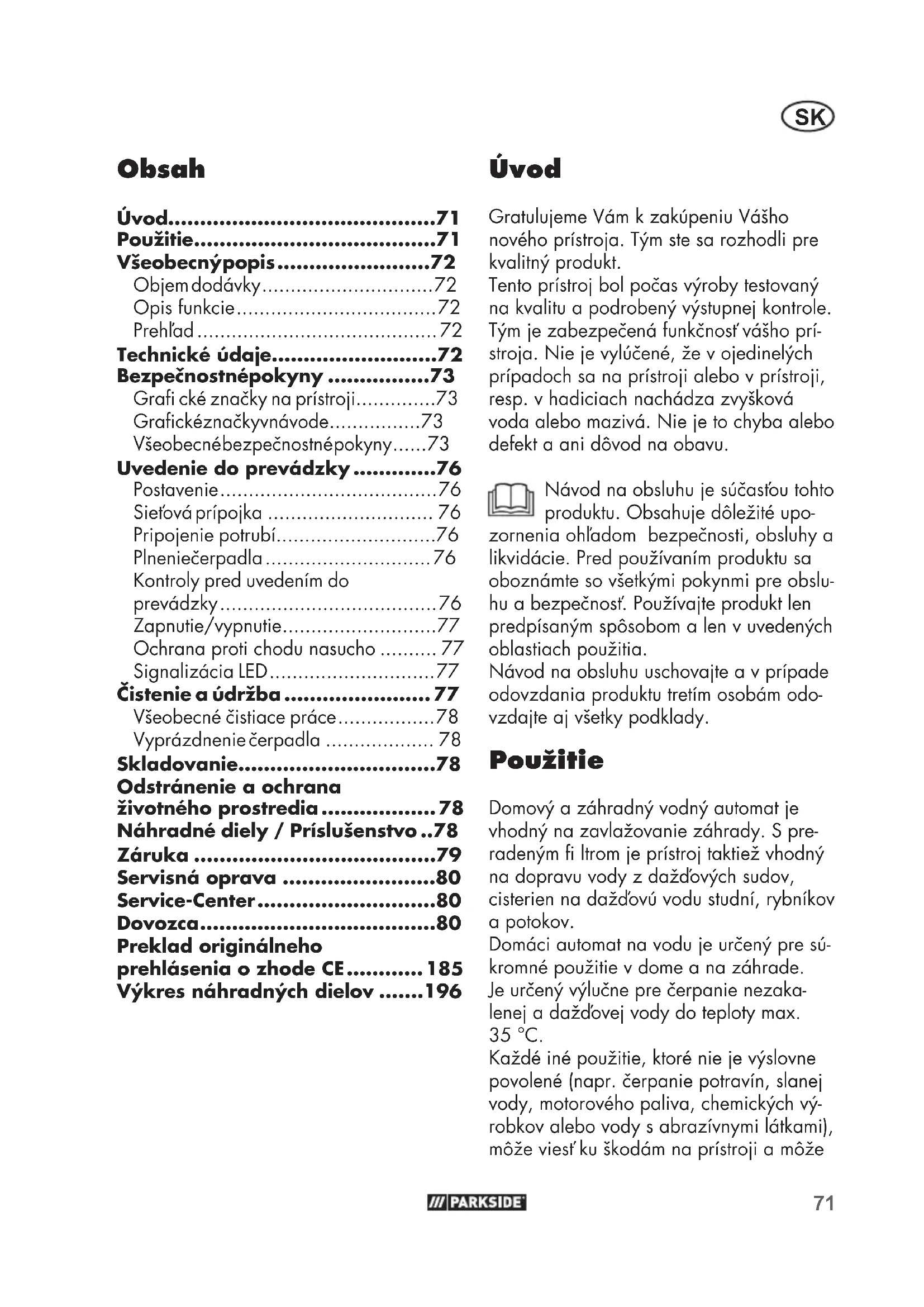

SK Preklad originálneho návodu na obsluhu Strana

Rozvinuté náčrtky ......196

Úvod

Červená LED (5) bliká.

Přístroj se vypne.

Čištění a servis

Grafi cké značky na prístroji....73

Kontroly pred uvedením do prevádzky....76

Zapnutie/vypnutie....77

Ochrana proti chodu nasucho ..... 77

Signalizácia LED....77

Odstránenie a ochrana životného prostredia......78

Náhradné diely / Príslušenstvo ..78

Záruka 79

Servisná oprava 80

Preklad originálneho prehlásenia o zhode CE...... 185

Výkres náhradných dielov .....196

Úvod

Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt.

Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja. Nie je vylúčené, že v ojedinelých prípadoch sa na prístroji alebo v prístroji, resp. v hadiciach nachádza zvyšková voda alebo mazivá. Nie je to chyba alebo defekt a ani dôvod na obavu.

Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upozornenia ohľadom bezpečnosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia.

Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady.

Použitie

Domový a záhradný vodný automat je vhodný na zavlažovanie záhrady. S pre-radeným fi ltrom je prístroj taktiež vhodný na dopravu vody z daždových sudov, cisterien na daždovú vodu studní, rybníkov a potokov.

Domáci automat na vodu je určený pre súkromné použitie v dome a na záhrade. Je určený výlučne pre čerpanie nezakalenej a dažďovej vody do teploty max. 35 °C.

Každé iné použitie, ktoré nie je výslovne povolené (napr. čerpanie potravín, slanej vody, motorového paliva, chemických výrobkov alebo vody s abrazivnymi látkami), môže viesť ku škodám na prístroji a môže

SK

predstavovat' vážne nebezpečenstvo pre používatel'a.

Čerpadlo nie je dimenzované na trvalú prevádzku, za ktorú sa nepreberá žiadne ručenie. Trvalá prevádzka skracuje životnosť a redukuje záručnú dobu. Tento prístroj nie je vhodný na komerčné používanie.

Pri komerčnom použití zanikne záruka. Obsluhujúca osoba alebo používatel' je zodpovedný za nehody alebo škody spôsobené iným lůdom alebo ich majetku. Výrobca neručí za škody, ktoré boli zapríčinené používaním v rozpore s určením alebo nesprávnou obsluhou.

Všeobecný popis

Zobrazenie najdôležitejších funkčných častí nájdete na vy-

klápacej strane.

Objem dodávky

• Domový a záhradný vodný automat
  – Predradený fi Iter (predmontovaný)
• 2 Klúč
• Návod na obsluhu

Opis funkcie

1 Držiak
2 Ovládací panel
3 Zelená LED dióda

4 Žltá LED dióda
5 Červená LED dióda
6 Tlačidlo Power
7 Sietový pripojovací kábel
8 Vypúšťacia skrutka
9 Prívod vody
10 Otvor na plnenie vody
11 Výtok vody
12 Predradený fi Iter
13 Klúč
14 Klúč na vypúšťaciu skrutku

Technické údaje

Domový a záhradný vodný automat ......PHGA 1000 A1

Menovité vstupné napätie . 230 V\~, 50 Hz Príkon ....1000 W

Sacia výška....8 m

Maximálne dopravované množstvo ....3300 l/h

Maximálna čerpacia výška....36 m

Maximálna teplota vody .....35 °C

Hadicová prípojka ...... G1" (33,3 mm)

Trieda ochrany....I

Druh ochrany.....IPX4

Hladina akustického tlaku (L_pA) ....64,1 dB; K_pA = 2,66 dB

Hladina akustického výkonu (L WA ) meraná......76,6 dB; K WA = 2,66 dB zaručená......79 dB

Užšie hadice môžu znížit výkon.

Bezpečnostné pokyny

V tomto odseku sú uvedené základné bezpečnostné pokyny pri práci s domovým a záhradným vodným automatom.

Grafi cké značky na prístroji

Nepoužívat' pre samotnú vodu s pieskom!

Pred prácou sa dobre oboznámte so všetkými ovládacími prvkami, zvlášť s funkcia mi a spôsobmi účinku. Príp. sa opýtajte odborníka.

Prečítajte si návod na obslu- hu patriaci k prístroju a dodr- žiavajte ho!

Elektrické prístroje nepatria do domáceho odpadu.

Výstražné značky s údajmi o vyvarovaniu sa škodám spôsobených osobám a škodám na veciach

Príkazové značky s údajmi o opatreniach pre zabránenie škodám

Vytiahnuť sietóvú zástrčku.

Zariadenie nie je vhodné pre pripojenie na systém napájania pitnou vodou.

Príkazové značky s informáciami pre lepšie zaobchádzanie s prístrojom

- Tento prístroj môžu používať deti od 8 rokov ako aj osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnostami, alebo s nedostatkom skúseností a vedomostí, ak sú

SK

pod dozorom alebo boli poučené o bezpečnom používaní prístroja a rozumejú rizikám, ktoré z toho vyplývajú. Čistenie a používatelskú údržbu nesmú vykonávať deti, iba vtedy áno, ak sú staršie ako 8 rokov a dohliada sa na ne.

• Ak sa sietový pripojovací kábel tohto prístroja poškodí, musí sa vymení výrobcom alebo jeho zákazníckym servisom alebo podobnou kvalifi kovanou osobou, aby sa zabránilo ohrozeniam.
• Prístroj nepoužívajte v polohách vyšších ako 2000 m.
• Prístroj odpojte vždy od elektrického napájania, skôr ako ho zmontujete, rozoberiete alebo vyčistíte.

Práce s prístrojom:

Pozor: Takto sa vyvarujete nehodám a poraneniam:

• Osoby, ktoré nie sú oboznámené s návodom na obsluhu, nesmú tento prístroj používať. Miestne predpisy môžu stanovit minimálnu hranicu veku osoby obsluhujúcej prístroj.
• Noste na ochranu proti úrazu elektrickým prúdom obuvi.
• Ak sa vo vode nachádzajú osoby, potom sa tento prístroj nesmie prevádzkovat.

• Urobte opatrenia, aby deti nemali prístup k bežiacemu prístroju.

• Nepoužívajte tento prístroj v blízkosti zápalných tekutín alebo plynov. Pri nedbaní hrozí nebezpečenstvo požiaru alebo explózie.

• Nepoužívajte ho pre vodu s abrazivnymi časticami, ako je piesok. Čerpanie agresívnych, abrazívnych (pôsobiacich ako šmirgel), leptavých, horľavých (napr. palivá pre motory) alebo explozívnych tekutín, slanej vody, čistiacich prostriedkov a potravín, nie je dovolené. Teplota čerpanej tekutiny nesmie prekročit 35 °C.
• Úchovávajte tento prístroj na suchom mieste a mimo dosahu detí.

Pozor! Takto sa vyvarujete škodám na prístroji a prípadne z toho vyplývajúcim škodám spôsobených osobám:

• Nepracujte s poškodeným, neúplným alebo bez súhlasu výrobcu prestavaným prístrojom. Nechajte pred uvedením do prevádzky vykonat' kontrolu odborníkom, či sú požadované elektrické ochranné opatrenia k dispozícii.
• Nenoste alebo neupevňujte ten-to prístroj prostredníctvom kábla alebo hadice.
• Ochraňujte tento prístroj pred mrazom a prd chodom na sucho.
• Používajte iba originálne príslušenstvo a nevykonávajte na

tomto prístroji žiadne prestavby.

• K téme „Cistenie a údržba“ a „Skladovanie“ čítajte prosím pokyny v návode na obsluhu. Všetky opatrenia mimo tento rámec, obzvlášt’ otvorenie prístroja, sa majú vykonať elektrotechnickou odbornou silou. V prípade opravy, sa vždy obrátte na naše servisné stredisko.
• Čerpadlo treba odpojit' od siete, skôr ako vykoná prevádzkovatel' opatrenia údržby, ako výmena fi ltrov.

• Pri prevádzke tohto prístroja musí byť sietová zástrčka volne prístupná.
• Predtým, než svoj nový domáci automat na vodu uvediete do prevádzky, nechajte odborne skontrolovať:

- uzemnenie, nulovanie, ochranné zapojenie proti chybovému prúdu, toto musí zodpovedať bezpečnostným predpisom podniku dodávajúceho energiu a musí bezchybne fungovat'.

• ochranu elektrických zástrčkových spojení pred mokrom.

• pri nebezpečenstve zaplavenia, umiestnenie zástrčkových spojení v oblasti bezpečnej voči zaplaveniu.

• Dbajte na to, aby siefové napä-tie súhlasilo s údajmi na typovom štítku.

• Elektrickú inštaláciu vykonajte v súlade s národnými predpismi.
• Pripojujte tento prístroj iba na zásuvku s ochranným zapojením proti chybovému prúdu RCD(Residual Current Device), s menovitým chybovým prúdom nie väčším, než 30 mA; poistka aspoň 10 ampérov.
• Pred každým použitím skontrolujte prístroj, kábel a zástrčku ohľadne poškodení. Defektné káble sa nesmú opravovat, musia sa vymenit za nové. Škody na svojom prístroji nechajte odstránit odborníkom.
• Ked' sa prípojné vedenie tohto prístroja poškodí, musí byť nahradené výrobcom alebo servisnou službou alebo podobne kvalifi kovanou osobou, aby sa vyvarovalo ohrozeniam.
• Nepoužívajte kábel na vyťahovanie zástrčky zo zásuvky. Ochraňujte kábel pred horúčavou, olejom a ostrými hranami.
• Nenoste alebo neupevňujte ten-to prístroj za kábel.
• Používajte iba predlžovacie káble, ktoré sú chránené proti nastriekanej vode a sú určené na použitie na volnom priestranstve. Vždy pred použitím úplne odviňte káblový bubon. Skontrolujte kábel ohľadne poškodení.
• Pred všetkými prácami na tomto prístroji, v pracovných prestáv-

SK

kach a pri nepoužívaní, vytiah-nite sietovú zástrčku zo zásuvky.

- Sietové prípojné vedenia nesmú mať menší prierez, než vedenia v gumovej hadici s označením H07RN8-F3G1. Prierez prameňa lana predlžovacieho kábla musí byť aspoň 2,5 mm².

Uvedenie do prevádzky

Postavenie

• Postavte tento prístroj na pevný, vodo-rovný podklad, bezpečný proti zatopeniu vodou.
• Zariadenie vždy umiestnite vyššie, ako je hladina vody, z ktorej chcete čerpat. Ak to nie je možné, nainštalujte medzi prístroj a saciu hadicu vákuovo odolnú uzatváraciu jednotku (dostanete ju v špecializovaných predajniach alebo v železiarstve).

Sietová prípojka

Vami nadobudnutý domový a záhradný vodný automat je už opatrený zástrčkou s ochranným kontaktom. Domový a záhradný vodný automat je určený na pripojenie na zásuvku s ochranným kontaktom s 230 V \~ / 50 Hz.

Pripojenie potrubí

- Na strane sania použite potrubie s blokovaním spätného toku a namontujte predradený fi liter.

• Na strane sania nepoužívajte žiadne pripojovacie systémy s rýchlospojkami.

• Saciu hadicu nepoužívajte ako tlakové vedenie.

• Odstráňte ochranné kryty z prístroja.

• Ak nie je predmontovaný, zastrčte pre- radený fi lter (12) do otvoru na plnenie vody (10).
• Namontujte saciu hadicu (nie je súčasťou dodávky) na hrdle prívodu vody (9). Zoskrutkujte ho vzduchotesne.
• Namontujte tlakové vedenie na hrdle výstupu vody (11) na prístroji. Zoskrutkujte ho vzduchotesne.

Čerpadlo sa musí pred každým uvedením do prevádzky naplniť vodou.

Pri zapínaní čerpadla dávajte pozor na to, aby boli čerpadlo a nasávacia hadica naplnené dostatočným množstvom vody, aby sa tak zabránilo chodu záhradného čerpadla nasucho. Chod nasucho poškodí prístroj.

1. Otvorte otvor na plnenie vody (10) pomocou klúča (13).
2. Naplňte vodu až po plniace miesto.
3. Uzatvorte znova otvor na plnenie vody (10).

Kontroly pred uvedením do prevádzky

• Skontrolujte riadny stav elektrickej zásuvky a že táto je dostatočne istená poistkou (aspoň 10 A).
• Presvedčte sa o tom, že sa nikdy nemôže dostať vlhkost alebo voda k sietovej prípojke. Existuje nebezpečenstvo elektrického úderu.
• Skontrolujte nasávacie vedenie. Nasávací koniec nasávacieho vedenia musí byť vo vode.
• Skontrolujte výtlačné vedenie. Výstupný koniec výtlačného vedenia má už teraz byť v polohe zavlažovania.

Zariadenie nie je vhodné pre pripojenie na systém napájania pitnou vodou.

Zapnutie/vypnutie

V automatickom režime sa čerpadlo vypne, ked'tok vody sa zastaví na dlhšie ako na 10 sekúnd. Hned'ako tlak vody dostatočne poľaví, čerpadlo sa znova zapne.

Ochrana proti chodu nasucho

Prístroj je vybavený senzorom, ktorý zabraňuje chodu čerpadla na sucho.

1. Ak čerpadlo beží 30 sekúnd bez toku vody a tlaku vody, začne ochrana proti chodu nasucho.
2. Po 10 sekundovej prestávke sa čer-

1. Po každom 3. prípade sa čerpadlo automaticky vypne.

Ak by si malo čerpadlo počas týchto troch prípadov vytvorit' dostatočný tlak vody, prejde prístroj do automatického režimu.

Signalizácia LED

Zelená LED dióda (3) svieti

Prístroj je zapnutý

Žltá LED dióda (4) svieti

Čerpadlo pracuje

Červená LED dióda (5) svieti trvalo

Ochrana proti chodu nasucho je aktívna

Červená LED dióda (5) bliká

Prístroj sa vypne

Čistenie a údržba

Pravidelne čistite a ošetrujte Váš prístroj. Týmto sa zaručí jeho výkonnost' a dlhodobá životnosť.

Práce, ktoré nie sú v tomto návode popísané, nechajte vykonať našim servisným strediskom. Používajte iba originálne diely.

Pred všetkými prácami na prístroji vytiahnite sietovú zástrčku zo zásuvky.

Existuje nebezpečenstvo elektric- kého úderu alebo poranenia skrz pohyblivé diely.

• Rebrá motora a kryt motora udržiavajte čisté. K tomu použite vlhkú prachovku alebo kefu.
• Odstráňte chípky a vláknité častice, ktoré sa usadili na kryte čerpadla, opláchnutím vodou.
• Keby sa mali vyskytnúť upchatia, odstráňte nasávacie a tlakové vedenie. Demontujte automatický spínač a otvor závitu čerpadla prepláchnite vodou, aby ste cudzie telesá odstránili.

Všetky opatrenia mimo tento rámec, obzvlášť otvorenie čerpadla, treba nechat' vykonat' elektrotechnickou odbornou silou. V prípade opravy sa vždy obrátte na naše servisné stredisko.

V prípade nebezpečenstva mrazu a pred dlhším nepoužívaním (napr. prezimovanie) sa musí prístroj úplne vyprázdnit.

1. Otvorte vypúšťaciu skrutku (8) pomocou priloženého klúča (14) a z prístroja vypustite vodu.
2. Prístroj prepláchnite čistou vodou.
3. Pred prvým uvedením do prevádzky sa musí vypúšťacia skrutka (8) znova pevne utiahnut’ klúčom (14), aby sa zabránilo tomu, že čerpadlo bude táhať vzduch.

Skladovanie

Odstránenie a ochrana životného prostredia

Prístroj, príslušenstvo a obal odovzdajte v súlade s požiadavkami na ochranu životného prostredia do recyklačnej zberne.

Elektrické prístroje nepatria do do- mového odpadu

Smernica 2012/19/EÚ o odpade z elektrických a elektronických zariadení: Spotrebitelia sú zo zákona povinní elektrické a elektronické zariadenia na konci ich životnosti odovzdat' na ekologickú recykláciu. Týmto spôsobom je zabezpečené zhodnotenie šetrné k životnému prostrediu a zdrojom.

V závislosti od národných zákonov, máte tieto možnosti:

• vrátenie na predajnom mieste,
- odovzdanie na ofi ciálnom zbernom mieste,
- zaslanie späť výrobcovi/distribútorovi. Netýka sa to dielov príslušenstva a pomocných prostriedkov bez elektrických komponentov, pripojených k starým prístrojom.

Náhradné diely / Príslušenstvo

Náhradné diely a príslušenstvo nájdete na strane www.grizzlytools.shop

Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný formulár. Pri dálších otázkach sa obrátte na „Service-Center“ (pozri stranu 80).

8 28+29 Vypúštácia skrutka 91110111

Záruka

Vážená zákazníčka, vážený zákazník, Pre tento prístroj platí záruka 3 roky od dátumu zakúpenia.

Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu produktu. Tieto práva vyplývajúce zo zákona nie sú našou následne opísanou zárukou obmedzené.

Záručné podmienky

Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dôkaz o zakúpení.

Ak sa počas troch rokov od dátumu zakúpenia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladničný doklad a stručne opísaná chyba a kedy sa vyskytla.

Ak sa v rámci našej záruky chyba pokryje, obdržíte späť opravený alebo nový prístroj. S opravou alebo výmenou produktu sa nezačína nová záručná doba.

Záručná doba a nárok na odstránenie vady

Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a nedostatky vzniknuté už pri zakúpení sa musia ihned' po vybalení ohlásit'. Opravy vykonané po uplynutí záručnej doby sú spoplatnené.

Rozsah záruky

Prístroj bol vyrobený podľa prisnych smerníc kvality a pred dodaním bol svedomite kontrolovaný.

Záruka sa týka materiálových alebo výrobných chýb. Táto záruka sa nevztahuje na diely produktu, ktoré sú vystavené normálnemu opotrebeniu a preto sa môžu považovať za opotrebované diely (napr. Súprava hadíc, predfi Iter alebo Koleso ventilátora) alebo na poškodenia na krehkých dieloch (napr. vypínač).

Táto záruka zaniká, ak bol produkt používaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne dodržiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní.

Produkt je určený len pre súkromné použitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke.

Postup v prípade reklamácie

Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa nasledujúcich pokynov:

SK

• Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (IAN 499359_2204) ako dôkaz o zakúpení.
• Číslo artiklu nájdete na typovom štítku.
• Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte d'alšie informácie o priebehu vašej reklamácie.
• Produkt evidovaný ako poškodený môžete po dohode s našim zákazníckym servisom, s priloženým dokladom o zakúpení (pokladničný doklad) a s údajmi, v čom chyba spočíva a kedy vznikla, zaslať bez poštovného na adresu servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Nezasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné prepravné balenie.

Servisná oprava

Opravy, ktoré nepodliehajú záruke, môžeme nechat' vykonat' v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov.

Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so zaplateným poštovným.

Pozor: Prístroj zašlite do našej servisnej pobočky vyčistený a s informáciami o chybe.

Neprevezmeme prístroje zaslané ako nadmerný tovar na náklady príjemcu, expres-

ne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne.

Service-Center

SK Servis Slovensko Tel.: [phone] E-Mail: [e-mail] IAN 499359_2204

Dovozca

Nasledujúca adresa nie je adresa servisu. Najskôr kontaktujte hore uvedené servisné centrum.

Raven zvočnega tlaka

$$ \left(L _ {p A}\right) \dots 6 4, 1 \mathrm{dB}; K _ {p A} = 2, 6 6 \mathrm{dB} $$

	Preklad originálneho prehlásenia o zhode CE
Potvrdzujeme týmto, že tentoPredajný automat pre domácnosť a záhradu konštrukčnej série PHGA 1000 A1Poradové číslo 000001 - 025000zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* & (EU) 2015/863
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60335-1:2012/A15:2021 • EN 60335-2-41:2021/A11:2021EN 55014-1:2017/A11:2020 • EN 55014-2:1997/A2:2008EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN 61000-3-2:2014 • EN 61000-3-3:2013EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021EN 62233:2008 • EN IEC 63000:2018
Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje: hladina akustického výkonuzaručená: 79 dBnameraná: 76,6 dBPoužitý postup hodnotenia zhody v súlade s dodatkom V / 2000/14/EC
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY25.10.2022	Christian FrankOsoba splnomocnenána zostavenie dokumentáci

Preklad originálneho prehlásenia o zhode CE

* Vyššie popísaný predmet vyhlásenia splňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.

Rozvinuté náčrtky • Výkres náhradných dielov

Eksplosionstegning • Plano de explosión

Vista esplosa • Robbantott ábra
