BRUGSANVISNING PHGA 1000 A1 PARKSIDE

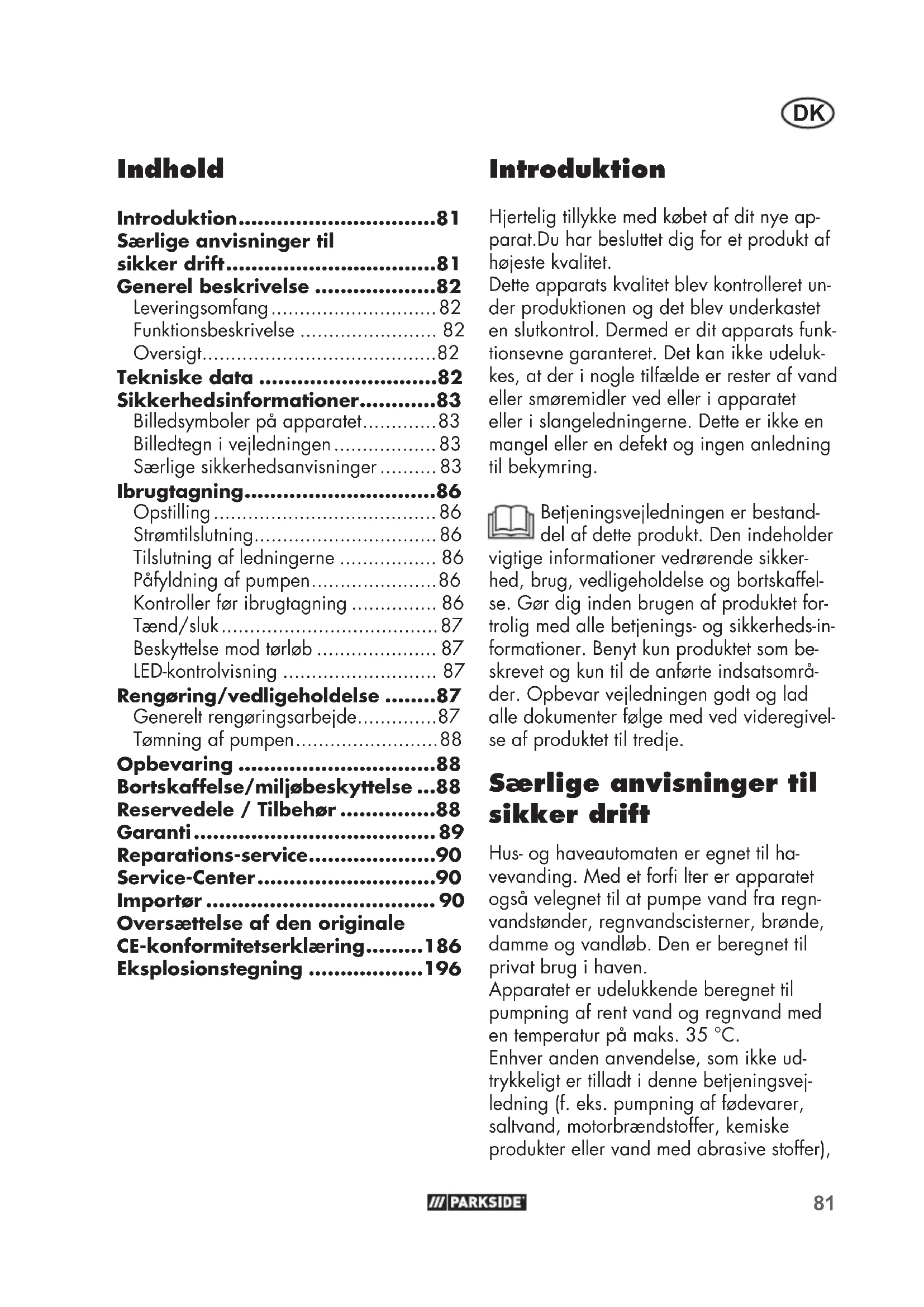

• Introduktion Hjertelig tillykke med købet af dit nye ap- parat.Du har besluttet dig for et produkt af højeste kvalitet. Dette apparats kvalitet blev kontrolleret un- der produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funk- tionsevne garanteret. Det kan ikke udeluk- kes, at der i nogle tilfælde er rester af vand eller smøremidler ved eller i apparatet eller i slangeledningerne. Dette er ikke en mangel eller en defekt og ingen anledning til bekymring. Betjeningsvejledningen er bestand- del af dette produkt. Den indeholder vigtige informationer vedrørende sikker- hed, brug, vedligeholdelse og bortskaffel- se. Gør dig inden brugen af produktet for- trolig med alle betjenings- og sikkerheds-in- formationer. Benyt kun produktet som be- skrevet og kun til de anførte indsatsområ- der. Opbevar vejledningen godt og lad alle dokumenter følge med ved videregivel- se af produktet til tredje. Særlige anvisninger til sikker drift Hus- og haveautomaten er egnet til ha- vevanding. Med et forfi lter er apparatet også velegnet til at pumpe vand fra regn- vandstønder, regnvandscisterner, brønde, damme og vandløb. Den er beregnet til privat brug i haven. Apparatet er udelukkende beregnet til pumpning af rent vand og regnvand med en temperatur på maks. 35 °C. Enhver anden anvendelse, som ikke ud- trykkeligt er tilladt i denne betjeningsvej- ledning (f.eks. pumpning af fødevarer, saltvand, motorbrændstoffer, kemiske produkter eller vand med abrasive stoffer), Indhold Introduktion p. 81
• Særlige anvisninger til sikker drift p. 81
• Generel beskrivelse p. 82
• Leveringsomfang p. 82
• Funktionsbeskrivelse p. 82
• Oversigt p. 82
• Tekniske data p. 82
• Sikkerhedsinformationer p. 83
• Billedsymboler på apparatet p. 83
• Billedtegn i vejledningen p. 83
• Særlige sikkerhedsanvisninger p. 83
• Ibrugtagning p. 86
• Opstilling p. 86
• Strømtilslutning p. 86
• Tilslutning af ledningerne p. 86
• Påfyldning af pumpen p. 86
• Kontroller før ibrugtagning p. 86
• Tænd/sluk p. 87
• Beskyttelse mod tørløb p. 87
• LED-kontrolvisning p. 87
• Rengøring/vedligeholdelse p. 87
• Generelt rengøringsarbejde p. 87
• Tømning af pumpen p. 88
• Opbevaring p. 88
• Bortskaffelse/miljøbeskyttelse p. 88
• Reservedele / Tilbehør p. 88
• Garanti p. 89
• Reparations-service p. 90
• Service-Center p. 90
• Importør p. 90
• Oversættelse af den originale CE-konformitetserklæring p. 186
• Eksplosionstegning DK p. 196

= 2,66 dB garanteret ................................. 79 dB kan forårsage skader på apparatet og ud- gøre en alvorlig fare for brugeren. Pumpen er ikke beregnet til kontinuerlig drift, og vi påtager os ingen garanti herfor. Permanent brug medfører kortere levetid for apparatet og bortfald af garantien. Dette apparat er ikke egnet til erhvervs- mæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Brugeren er ansvarlig for ulykker eller skader på andre mennesker eller disses ejendom. Producenten er ikke ansvarlig for skader, som skyldes anvendelse, der ikke er i overensstemmelse med den formålsbe- stemte anvendelse, eller som skyldes forkert betjening. Generel beskrivelse De vigtigste funktionsdele er af- bildet på den forreste og bage- ste udfoldningsside. Leveringsomfang Pak apparatet ud, og kontrollér, om leverin- gen er fuldstændig: - Hus- og haveautomat - Forfi lter (færdigsamlet) - 2 Nøgle - Betjeningsvejledning Funktionsbeskrivelse Hus- og haveautomaten transporterer en defi neret mængde klart vand, når sugeled- ningen og trykledningen er tilsluttet, og der er påfyldt vand. Oversigt 1 Bærehåndtag 2 BetjeningspanelDK

Sugeslanger, der er mere snævre, kan reducere ydelsen. Sikkerhedsinformationer Dette afsnit beskriver de grund- læggende sikkerhedsforskrifter ved arbejdet med hus- og haveautoma- ten. Billedsymboler på apparatet Obs! Ikke egnet til sandhol- digt vand! Gør dig fortrolig med alle betjeningselementer, inden du påbegynder arbejdet, især med funktioner og virke- måder. Spørg om nødvendigt en fagperson. Læs og overhold betjenings- vejledningen, som hører til apparatet! Obs! Tag straks stikket ud af stikkontakten, hvis strømtilslut- ningsledningen beskadiges eller skæres over. Obs! Undgå, at havepumpen kører tør! Fare for overophed- ning!

Angivelse af lydeffektniveau- et L

i dB G1“ Vandindgang G1“ OUT Vandudgang Elektriske apparater må ikke bortskaffes som hushold- ningsaffald. Billedtegn i vejledningen Faretegn med angivel- ser til forebyggelse af person- eller materiel skade Faretegn med oplysnin- ger om forebyggelse af personskade på grund af elektrisk stød Påbudstegn med angivelser til forebyggelse af skader Træk stikket Apparatet er ikke egnet til tilslutning til drikkevandsfor- syningen. Henvisningstegn med infor- mationer til bedre omgang med apparatet Særlige sikkerhedsanvisninger

viden, forudsat at de er under opsyn eller er blevet instrueret i sikker brug af apparatet og forstår de farer, der udgår fra dette. Børn må ikke lege med apparatet. Rengøring og bru- gervedligeholdelse må ikke ud- føres af børn, med mindre de er over 8 år og under opsyn.

• Hvis strømtilslutningsledningen til apparatet beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en tilsvarende kvalifi ceret per- son for at undgå fare.

• Apparatet må ikke anvendes i højder over 2000 m.

• Adskil altid apparatet fra strøm- forsyningen, inden du sætter det sammen, skiller det ad eller rengør det. Arbejde med apparatet: Forsigtig: På denne måde forhindrer du ulykker og kvæ- stelser:

• Personer, der ikke har læst og forstået betjeningsvejledningen, må ikke bruge produktet. Der kan være lokale bestemmelser for brugerens mindstealder.

• Bær fast skotøj, som beskytter mod elektrisk stød.

• Hvis der er personer i vandet, må apparatet ikke sættes i gang.

• Sørg for egnede forholdsregler, så børn holdes på afstand af apparatet, når det er tændt. Der er fare for kvæstelser.

• Brug aldrig apparatet i nærhe- den af antændelige væsker eller gasser. Hvis dette ikke overhol- des, er der fare for brand eller eksplosioner.

• Pumpning af aggressive, abrasi- ve/slibende (f.eks. sandholdigt vand), ætsende, brændbare (f.eks. motorbrændstoffer) eller eksplosive væsker, saltvand, rengøringsmidler og fødevarer er ikke tilladt. Temperaturen for pumpevæsken må ikke overskri- de 35°C. En manglende over- holdelse kan medføre skader på apparatet og udgøre en alvorlig fare for brugeren.

• Opbevar maskinen et tørt og støvbeskyttet sted uden for børns rækkevidde. Forsigtig! Hvis du følger disse anvisninger, undgår du skader på produktet og personskader, der kan opstå som følge heraf:

• Hvis apparatet er beskadiget, ufuldstændigt eller ændret uden producentens tilladelse, må der ikke arbejdes med det. Lad en fagmand kontrollere, om de krævede elektriske beskyttelses- foranstaltninger er iværksat før opstarten.

• Bær eller hold ikke apparatet i strømtilslutningsledningen eller i slangen.DK

• Sørg for, at netspændingen stemmer overens med angivel- serne på typeskiltet.

• Udfør elinstallationen efter de nationale forskrifter.

• Slut kun apparatet til en stik- kontakt med fejlstrømsafbryder (RCD, Residual Current Device) med en dimensioneret aktive- ringsstrøm på maks. 30mA; sikring på mindst 10 ampere.

• Kontrollér apparatet, strømtil- slutningsledningen og stikket for skader før brug. En defekt tilslut- ningsledning må ikke repareres, men skal udskiftes med en ny. Skader på apparatet skal repa- reres af en fagmand.

• Brug ikke strømtilslutningsled- ningen til at trække stikket ud af stikkontakten med. Beskyt strømtilslutningsledningen mod varme, olie og skarpe kanter.

• Bær eller hold ikke apparatet i strømtilslutningsledningen.

• Brug kun forlængerkabler, der er stænkvandsbebeskyttet og er beregnet til udendørs anven- delse. En kabeltromle skal altid rulles helt ud inden brug. Kon- trollér ledningen for skader.

• Tag altid stikket ud af stikkontak- ten, før du vedligeholder appa- ratet, ved arbejdspauser, og når apparatet ikke anvendes.

• Strømtilslutningsledninger må ikke have mindre tværsnit end

• Beskyt apparatet mod frost og mod at køre tør.

• Brug kun originalt tilbehør og foretag ikke ændringer på pum- pen.

• Læs anvisningerne i betje- ningsvejledningen vedrørende „rengøring / vedligeholdelse“ og „opbevaring“. Alle øvrige foranstaltninger og især åbning af apparatet skal udføres af en autoriseret elektriker. Kontakt altid vores service-center i for- bindelse med reparationer.

• Pumpen skal adskilles fra strøm- forsyningen, inden brugeren udfører vedligehold, som skift af fi ltre. Elektrisk sikkerhed: Forsigtig: Ved at følge disse anvisninger forhindrer du ulykker og kvæstelser forårsa- get af elektrisk stød:

• Ved drift af apparatet skal der være fri adgang til strømstikket efter opstilling.

• Før apparatet tages i brug, skal det kontrolleres af en fagmand, om: - jordforbindelse, nulleder og fejl- strømsrelæ er i overensstemmel- se med sikkerhedsforskrifterne fra energiselskabet og fungerer korrekt. - de elektriske stikforbindelser er beskyttet mod fugt. - stikforbindelserne ved fare forDK

gummislangeledninger med be- tegnelsen H07RN8-F3G1. For- længerkablets trådgennemsnit skal udgøre mindst 2,5 mm

• Apparatet skal principielt placeres høje- re end vandoverfl aden, fra hvilken der skal pumpes. Hvis ikke dette er muligt, skal der installeres en vakuumbestandig spærreenhed mellem apparatet og sugeslangen (fås i specialforretninger eller byggemarkeder). Strømtilslutning Din nye hus- og haveautomat er allerede forsynet med et sikkerhedskontaktstik. Hus- og haveautomaten er beregnet til tilslutning til en isoleret jordkontakt med 230V~/ 50Hz. Tilslutning af ledningerne - Anvend en ledning med retur- stop på sugesiden, og montér et forfi lter. - Anvend ikke tilslutningssystemer med lynkoblinger på sugesiden. - Anvend ikke sugeslangen som trykled- ning.

1. Fjern dækhætterne fra apparatet.

2. Hvis den ikke er færdigsamlet, skal du

sætte forfi ltret (12) i vandfyldningsåb- ningen (10).

3. Montér en sugeslange (ikke inkluderet i

leveringen) på studsen fra vandindgan- gen (9). Skru den lufttæt fast.

4. Montér trykledningen på studsen fra

vandudgangen (11) på apparatet. Skru den lufttæt fast. Hvis der er luft i sugeledningen, er pumpens funktion ikke garanteret. Påfyldning af pumpen (Afbildning A) Pumpen skal altid fyldes med vand, inden den tages i brug. Obs: Undgå, at pumpen løber tør! Fare for overophedning! En overophedet pumpe må ikke berøres! Der er fare for forbrænding! Når du tænder for pumpen, skal du sørge for, at pumpen og sugeslangen er helt fyldt med vand for at forhindre, at havepumpen løber tør. Tørløb beskadiger apparatet. Obs: Der må ikke påfyldes vand via vandudgangen (11).

1. Åbn vandfyldningsåbningen (10) med

2. Fyld vand på optil påfyldningsstedet.

3. Luk vandpåfyldningsåbningen (10)

igen. Kontroller før ibrugtagning

• Kontrollér, at den elektriske tilslut- ning er på 230 V~ / 50 Hz.

• Kontrollér, at den elektriske stikkontakt er i korrekt tilstand, og at den er til- strækkeligt sikret (min. 10A).

• Kontrollér, at der ikke kan komme fugt eller vand til strømtilslutningen. Der er fare for elektrisk stød.

• Kontrollér trykledningen. Tryklednin- gens udløbsende bør allerede befi nde sig i vandingspositionen. Apparatet er ikke egnet til tilslutning til drikkevandsforsyningen. Tænd/sluk

1. Tænd: Slut strømtilslutningsledningen (

til strømforsyningen. Efter 2 sekunder kører pumpen i automatisk tilstand.

2. Sluk: Tryk på power-knappen (6). Pum-

pen skifter til standby. Ved automatisk tilstand slukker pum- pen, hvis vandgennemstrømningen stopper i mere end 10 sekunder. Så snart vandtrykket er tilstrækkelig stabil, tændes pumpen igen. Beskyttelse mod tørløb Apparatet er udstyret med en sensor, som forhindrer tørløb af pumpen.

1. Hvis pumpen kører i 30 sekunder uden

vandgennemstrømning og vandtryk, starter tørløbsbeskyttelsen.

3. Efter 3. forsøg slukker pumpen automa-

tisk. Hvis pumpen opbygger tilstrækkeligt vand- tryk under disse tre forsøg, skifter appara- tet til automatisk tilstand. LED-kontrolvisning Den grønne LED (3) lyser Apparatet er tændt Den gule LED (4) lyser Pumpen kører Den røde LED (5) lyser konstant Beskyttelse mod tørløb aktiveret Den røde LED (5) blinker Apparatet slukker Rengøring/ vedligeholdelse Rengør og vedligehold apparatet regel- mæssigt. Derved sikres dets funktionsevne og en lang levetid. Arbejdsopgaver, der ikke er beskre- vet i denne betjeningsvejledning, skal udføres af vores servicecenter. Brug kun originale dele. Træk altid stikket ud før arbejde på apparatet. Der er fare for elektrisk stød eller kvæstelser på grund af bevægelige dele. Sprøjt ikke vand på appara- tet og rengør det ikke under rindende vand. Dette kan medføre elektrisk stød og be- skadigelse af apparatet. Generelt rengøringsarbejde

• Hvis der opstår tilstopning, skal suge- ledningen og trykledningen fjernes. Skyl fremmedlegemer væk med vand.DK

Alle øvrige foranstaltninger og især åbning af havepumpen skal udføres af en auto- riseret elektriker. Kontakt altid vores ser- vice-center i forbindelse med reparationer. Tømning af pumpen (Afbildning B) Ved risiko for frost og længere perioder uden brug (f.eks. om vinteren) skal appara- tet tømmes fuldstændigt.

2. Skyl apparatet igennem med klart

en (8) spændes med nøglen (14), for at forhindre at pumpen trækker luft. Opbevaring

• Opbevar apparatet rengjort og tørt uden for børns rækkevidde.

• Inden længerevarende opbevaring (f.eks. om vinteren) skal havepumpen tømmes (se „Tømning af pumpen“). På grund af afl ejringer og rester kan det ellers være vanskeligt at starte pumpen op igen. Bortskaffelse/ miljøbeskyttelse Afl ever maskine, tilbehør og emballage til miljøvenligt genbrug. Apparater må ikke bortskaffes med husholdningsaffald. Direktiv 2012/19/EU om affald af elek- trisk og elektronisk udstyr: Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genan- vendelse ved slutningen af produkternes le- vetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse. Afhængigt af hvordan det implementeres i national lovgivning, har du følgende mu- ligheder:

• at give det tilbage til salgsstedet,

• at afl evere det til et offi cielt indsam- lingssted,

• at sende det tilbage til producenten/ distributøren. Tilbehørsdele og hjælpemidler uden elek- triske bestanddele, der følger med det ud- tjente udstyr, er ikke omfattet heraf. Reservedele / Tilbehør Reservedele og tilbehør kan bestilles på www.grizzlytools. shop Hvis du har problemer med bestillingspro- cessen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte ”Service-Center” (se side 90). Position betjenings- Position eksplosions- Betegnelse Bestillingsnr. vejledning tegning 13+12 20-24 Nøgle + Forfi lter 91110110 8 28+29 Aftapningsskrue 91110111DK

Garanti Kære kunde! På dette apparat yder vi 3 års garanti fra købsdato. Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti. Garantibetingelser Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette pro- dukts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivel- se af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen be- gynder garantiperioden ikke forfra Garantiperiode og lovpligtige produktansvarskrav Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombytte- de og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende re- parationer er omkostningspligtige. Garantiens omfang Apparatet blev produceret meget omhyg- geligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken. Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som slid- dele (f.eks. forfi lter) eller for beskadigelser på skrøbelige dele (fxf.eks. kontakt). Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt el- ler ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje. Anvendel- sesformål og handlinger, som der frarådes eller advares imod i betjeningsvejlednin- gen, skal ubetinget undgås. Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved ind- greb, der ikke er foretaget på vores autori- serede servicested, bortfalder garantien. Der er navnlig ingen garantikrav ved pumpning af abrasive materialer (sand, sten) eller aggressive væsker, da dette vil beskadige tætningerne, pumpehjulet, moto- ren eller andre dele. Obs: Dykpumper er afvandingspumper. Formålet med konstruktionen af en dyk- pumpe er, at transportere eller pumpe en bestemt mængde vand så hurtigt som muligt inden for dens præstationsklasse. Dykpumper er ikke egnet som vandings- pumper (f.eks. til vanding af haven) eller til en permanent brug (f.eks. til vandløb eller springvand i havebassiner). I tilfælde af anvendelse ud over de nævnte anvendel- ser i denne betjeningsvejledning bortfalder garantikravet. Garantien udløber også, hvis dykpumpen bruges uden bundplade, eller hvis skader skyldes, at man holder apparatet i tilslut- ningsledningen eller hænger det op ved hjælp af tilslutningsledningen. Dykpumper må ikke køre tør eller udsættes for frost.DK

Afvikling af et garantitilfælde For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kas- sebonen og artikelnummeret (IAN499359_2204) parat som doku- mentation for købet.

• Artikelnummeret fremgår af mærkepla- den.

• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceaf- deling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.

• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori de- fekten består og hvornår denne defekt er optrådt indsende portofrit til den ser- viceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ube- tinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialfor- sendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker trans- portemballage. Reparations-service Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores ser- vice-fi lial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag. Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og fran- keret. OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores ser- vice-fi lial. Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsen- delse– indsendte apparater bliver ikke modtaget. Vi bortskaffer dine defekte indsendte appa- rater gratis. Service-Center

Service Danmark Tel.: [phone] E-Mail: [e-mail] IAN 499359_2204 Importør Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim TYSKLAND www.grizzlytools.deES

Oversættelse af den originale CE-konformitetserklæring Hermed bekræfter vi, at Hjem og have automat af serien PHGA 1000 A1 Serienummer 000001 - 025000 opfylder følgende gældende EF-direktiver i deres respektive gyldige version: 2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* & (EU) 2015/863 For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationa- le standarder og regler anvendt: EN 60335-1:2012/A15:2021 • EN 60335-2-41:2021/A11:2021 EN 55014-1:2017/A11:2020 • EN 55014-2:1997/A2:2008

Yderligere bekræftes ifølge direktivet 2000/14/EC om støjemission: Lydeffektniveau: Garanteret: 79 dB Målt: 76,6 dB Anvendt metode for overensstemmelsesvurdering iht. tillæg V / 2000/14/EC Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring : Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY

• Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direk- tiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr Christian Frank Dokumentationsbefuldmægtiget187
