Тип продукт	Безжична метеорологична станция с дъждомер
Марка	Emos
Модел	E8670
Радиоуправляем часовник	DCF77, показ 12/24 ч
Вътрешна температура	-10 °C до +50 °C, разделителна способност 0,1 °C
Външна температура	-30 °C до +60 °C, разделителна способност 0,1 °C
Точност на температурата	±1 °C (0 до +50 °C), ±2 °C (-20 до 0 °C), ±4 °C (-40 до -20 °C)
Вътрешна/външна влажност	10 % до 99 % отн. влажност, разделителна способност 1 %
Точност на влажността	±5 % (30 до 50 % отн. влажност), ±10 % (10 до 29 % и 51 до 99 % отн. влажност)
Барометрично налягане	800 до 1 100 hPa, единици hPa/inHg
Дъждомер	0 до 999,9 mm, разделителна способност 0,25 mm
Радиообхват	До 50 m на открито
Честота на предаване	433 MHz, максимална e.r.p. 10 mW
Максимален брой сензори	1 (външен сензор с дъждомер)
Захранване на станцията	3 батерии 1,5 V тип AAA или мрежов адаптер (не е включен)
Захранване на сензора	2 батерии 1,5 V тип AA (не са включени)
Размери на сензора	117 × 117 × 164 mm
USB изход	5 V/1 A за зареждане на устройства
Основни функции	Вътрешна/външна температура/влажност, налягане, прогноза за времето, валежи, история, аларми, будилник, подсветка
Поддръжка и почистване	Мека кърпа, леко влажна; не използвайте разтворители
Безопасност	Да не се излага на вода, удари, екстремни температури; ремонт от специалист
Резервни части и ремонтопригодност	Стандартни батерии; ремонт от търговец или оторизиран сервиз

Често задавани въпроси - E8670 Emos

Как да инсталирате дъждомера?

Закрепете монтажния пръстен с винтове, след това поставете сензора, като го завъртите обратно на часовниковата стрелка до щракване. Уверете се, че клапата е свободна и водата може да се оттича.

Защо показваното време е грешно въпреки приемането на DCF?

Часовата зона може да е неправилно настроена. Задръжте бутона MODE, след това настройте часовата зона с бутоните UP/DOWN.

Как да настроите алармата за температура или валежи?

Натиснете продължително ALERT, след това следвайте миганията, за да активирате/деактивирате и зададете прагове. Потвърдете всяка стъпка с ALERT.

Какво да направите, ако външният сензор не се открива?

Проверете батериите на сензора, поставете двете устройства близо едно до друго, след това задръжте бутона CH на станцията за 3 секунди, за да възобновите търсенето.

Как да изтриете историята на валежите?

Изключете станцията и извадете батериите. След повторно включване данните ще бъдат изтрити. След това ще трябва да конфигурирате отново ръчно.

Подсветката не работи в режим на батерии, нормално ли е?

Да, при захранване с батерии подсветката се активира само за 10 секунди след натискане на SNZ/LIGHT. За постоянна светлина свържете мрежовия адаптер.

Как да тълкуваме емотикона за комфорт?

Емотиконът показва нивото на комфорт: усмивка = комфортно, неутрално лице = сухо, тъжно лице = влажно. Той се основава на вътрешната температура и влажност.

Каква е точността на прогнозата за времето?

Прогнозата е надеждна на 70-75% за следващите 12-24 часа в радиус от 15-20 km. Тя се основава на промените в налягането.

Мога ли да използвам акумулаторни батерии?

Не, използвайте само алкални батерии от 1,5 V. Акумулаторните батерии (1,2 V) могат да причинят неизправности.

Как да активирате будилника и функцията за отлагане?

Натиснете MODE, за да покажете AL, след това задръжте MODE, за да настроите часа. Активирайте с UP/DOWN. За отлагане натиснете SNZ/LIGHT по време на звънене (5 минути повторение).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ E8670 Emos

Прочетете внимателно това ръководство, преди да започнете да използвате уреда.

Технически характеристики

формат на часа: 12/24 часа

вътрешна температура: -10 °C до +50 °C, 0.1 °C стъпка на промяна

външна температура: -30 °C до +60 °C, 0.1 °C стъпка на промяна

точност на измерване на температурата: ±1 °C за 0 °C до +50 °C диапазон, ±2 °C за -20 °C до +0 °C диапазон, ±4 °C за -40 °C до -20 °C диапазон

влажност на закрито и на открыто: относителна влажност от 10 % до 99 %, стъпка на промяна 1 %

точност на измерването на влажността: ±5 % за 30 % до 50 % диапазон на ОВ, ±10 % за 10 % до 29 % и за 51 % до 99 % ОВ

диапазон на измерване на бар. налягане: 800 до 1100 hPa

мерна единица за налягане: hPa/inHg

диапазон на измерване на сензора за валежи: 0–999,9 мм

обхват на радиосигнала: до 50 m на открито

честота на предаване: 433 MHz, макс. 10 mW ефективна излъчвана мощност

брой сензори: до 1

захранване:

1 – външна температура

2 - външна влажност

3 – таблица с история за налягане / външна температура / външна влажност

4 – приемане на време/сигнал DCF

5 – дата

6 – ден от седмицата

7 - аларма

8 – аларма за дъжд

9 – преглед на валежите

10 – история на валежите

11 – вътрешна влажност

13 – вътрешна температура

14 – изтощени батерии на сензора/станцията

15 – макс/мин измерена външна температура и влажност

16 – прогноза за времето

17 – стойност на налягането

18 - СН бутон

19 - ALERT бутон

20 - HISTORY бутон

21 – бутон SNZ/LIGHT за отлагане на сигна- лизацията и за осветяване на екрана

22 - бутон НАДОЛУ

23 - бутон НАГОРЕ

24 - MODE бутон

25 – отвор за окачване

26 - 5 V/1 A USB порт

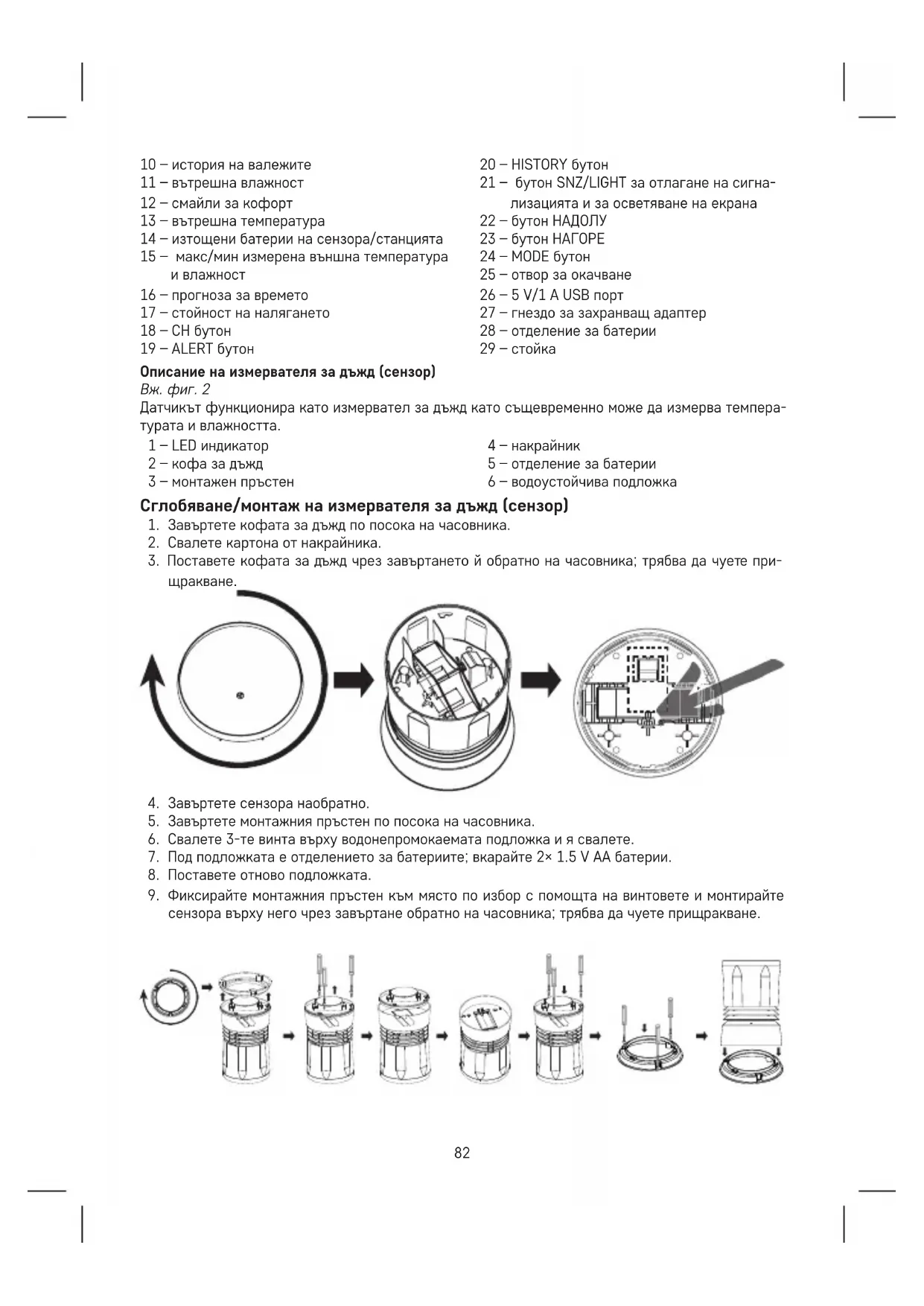

Описание на измервателя за дъжд (сензор)

Вж. фиг. 2

Датчикът функционира като измервател за дъжд като същевременно може да измерва температурата и влажността.

1 - LED индикатор

4 - накрайник

2 - кофа за дъжд

3 - монтажен пръстен

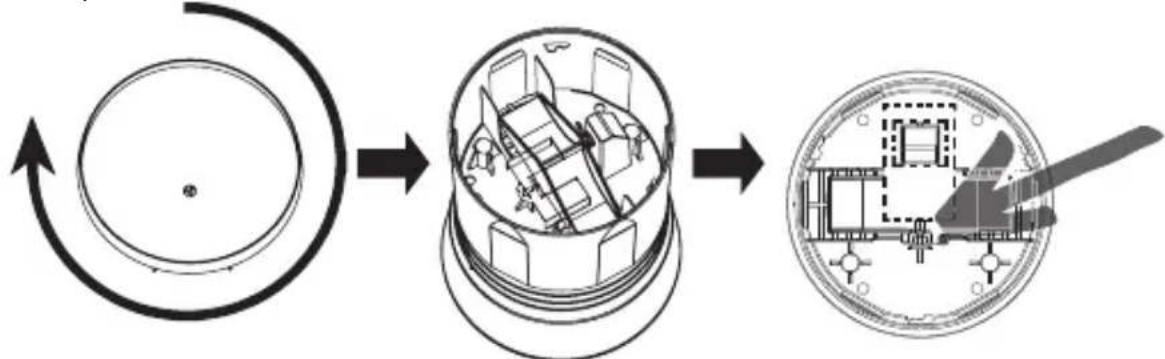

Сглобяване/монтаж на измервателя за дъжд (сензор)

1. Завъртете кофата за дъжд по посока на часовника.
2. Свалете картона от накрайника.
3. Поставете кофата за дъжд чрез завъртането й обратно на часовника; трябва да чуете прищракване.

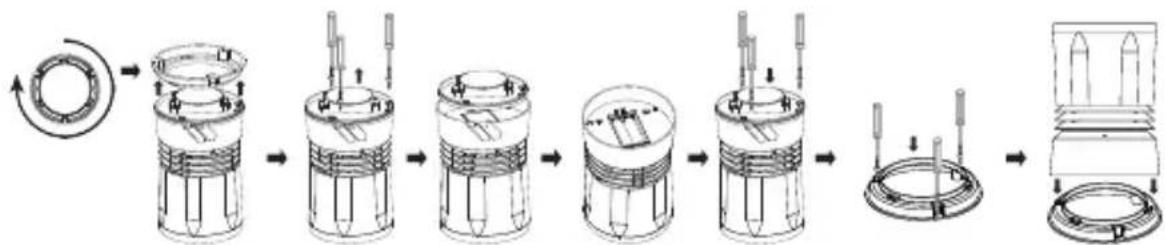

1. Завъртете сензора наобратно.
2. Завъртете монтажния пръстен по посока на часовника.
3. Свалете 3-те винта върху водонепромокаемата подложка и я свалете.
4. Под подложката е отделението за батериите; вкарайте 2× 1.5 V АА батерии.
5. Поставете отново подложката.
6. Фиксирайте монтажния пръстен към място по избор с помощта на винтовете и монтирайте сензора върху него чрез завъртане обратно на часовника; трябва да чуете прищракване.

1. Поставете батерии първо в безжичния датичк (2× 1,5 V AA), след това в метеорологичната станция (3× 1,5 V AAA) и вкарайте адаптера в станцията.
2. Когато поставяте батериите, се уверете, че полярността им е правилна, за да избегнете повреда на метеорологичната станция или сензора. Използвайте само алкални батерии 1,5 V от един и същи вид; не използвайте презареждащи се батерии 1,2 V. По-ниското напрежение може да доведе до нефункциониране на модулите.
3. Поставете двете батерии една до друга. метеорологичната станция открива сигнала от сензора в рамките на 3 минути. Ако не бъде засечен сигнал от сензора, задръжте бутона СН на метеорологичната станция, за да повторите търсенето.
4. Ако показанието за външната температура изчезне от екрана, натиснете и задръжте бутона СН на станцията и свалете и повторно вкарайте батериите в сензора. Метеорологичната станция ще нулира всички стойности и ще повтори търсенето на сигнала от сензора.
5. Препоръчваме Ви да поставите сензора от северната страна на дома Ви. Обхватът на сензора може да намалее значително в зони с голям брой препятствия.
6. За гарантиране на правилно измерване сензорът трябва да се постави по-високо от земята (на поне 1,5 м) върху хоризонтална повърхност извън сгради и структури. Сензорът трябва да бъде добре закрепен, за да се избегнат повреди.
7. Поставете сензора на място, където дъждът пада директно. Датчикът трябва да се постави на отворено място при достатъчно разстояние от заобикалящите дървета и храсти.
8. Дъждовната вода трябва да може да изтича постоянно и свободно от сензора. Винаги проверявайте дали няма натрупана вода в долната част на сензора.
9. Когато избирате подходящо място за монтиране на сензора, проверете преди монтажа дали основната станция е в обхвата на сензора. Обхватът на сензора може да намалее значително в зони с голям брой препятствия.
10. Не поставяйте сензора върху метални предмети; това ще намали обхвата на предаване на сигнала.
11. Ако се покаже иконата за изтощена батерия на екрана на станцията, сменете батериите в сензора или метеорологичната станция.

След като е била засечена от безжичния сензор, метеорологичната станция ще потърси автоматично сигнал DCF77 (наричан оттук нататьк DCF) в продължение на 7 минути; иконата мига.

По време на търсенето никакви други данни на дисплея няма да се актуализират и бутоните ще се деактивират (освен бутоните за отлагане на сигнала и за осветяване на екрана (SNOOZE/LIGHT)). След като сигналът бъде засечен, иконата ще спре да примигва (фостава на екрана) и на дисплея ще се покаже точното време. Ако не бъде засечен сигнал, иконата DCF няма да се покаже на дисплея.

Задръжте бутона DOWN, за да потърсите DCF сигнала отново. За да отмените търсенето на сигнал, натиснете и задръжте бутона DOWN отново. Сигналът DCF ще се синхронизира ежедневно между 2,00 и 3,00 ч.

През летния период иконата ще се показва.

Забележка: Ако метеорологичната станция открие DCF сигнал, но точното време на дисплея е неправилно (напр. изместено с ±1 час), трябва да зададете правилната часова зона за държавата, в която използвате станцията; (вж. „Ръчни настройки“).

При нормални условия (на достатъчно разстояние от източници на смущения, като телевизори и монитори на компютри) сигналът за време се прихваща за няколко минути. Ако метеорологичната станция не открие сигнала, следвайте тези стъпки:

1. Преместете метеорологичната станция на друго място и се опитайте да намерите отново DCF сигнала.

2. Проверете разстоянието между часовника и източниците на смущения (монитори на компютри или телевизори). Разстоянието трябва да бъде най-малко 1,5 до 2 метра по време на приемането на сигнала.

3. При приемането на DCF сигнала не поставяйте метеорологичната станция близо до метални врати, рамки на прозорци или други метални структури и предмети (перални машини, сушилни с центрофуга, хладилници и др.).
4. В сгради с армиран бетон (изби, многоетажни сгради и др.) приемането на DCF сигнала е по-слабо, в зависимост от условията. В екстремни случаи поставете метеорологичната станция близо до прозорец, обърат към предавателя.

Приемането на радиосигнала DCF се влияе от следните фактори:

• дебели стени и изолация, мазета и изби;
- неподходящи локални географски условия (трудно е да се оценят предварително);
- атмосферни смущения, гръмотевични бури, електрически устройства без елиминиране на смущенията, телевизори и компютри, които са разположени близо до DCF приемник.

Ръчни настройки

1. Задръжте бутон MODE.
2. След това натиснете неколкократно бутона MODE, за да изберете настройки за: часова зона – 12/24 ч – часове – минути – година – месец – ден. Можете да се придвижвате между стойностите с бутон MODE и да настройвате стойности с бутоните UP/DOWN.

Календарът е на английски език.

Настройка на °C/°F температурна единица

Многократното натискане на бутона UP ще промени температурните единици между °C/°F.

Настройване на мерна единица за налягане/валежи

Многократното натискане на бутона DOWN настройва единиците за налягане и валеж на inHg/инча или hPa/мм.

Атмосферно налягане

Текущата стойност на налягане се показва в поле ном. 17.

Многократното натискане на бутона DOWN настройва единицата за налягане на inHg или hPa. Преместването на метеорологичната станция на друго място ще засегне измерените стойности. Измерването ще се стабилизира в рамките на 12 часа от поставяне на батерията или преместването на метеорологичната станция.

Индикатор за нивото на комфорт – усмихнато личице

Показва се в поле ном. 12.

😊 Комфортна среда
😊 Комфортна среда
😊 Суха среда
😊 Суха среда
Влажна среда

Тренд на температурата и влажността

Индикатор за температура и влажност	→	→	→
	повишаващо се без	промяна понижаващо се

Тенденция за времето

Индикатор за тенденцияза времето	→	→	→
	подобрява се без промяна влошава се

Показване на измерените стойности на валеж и макс/мин температура

и влажност

По подразбиране стойността на валеж, показвана на екрана, е за текущия ден (днешния).

Повторното натискане на бутона HISTORY ще покаже:

Валеж – вчера, тази седмица, този месец, тази година, миналата година, макс/мин вътрешна температура/влажност, макс/мин външна температура/влажност.

Забележка:

За ръчно изтриване на паметта с измерени стойности на температура и влажност натиснете и задръжте бутон HISTORY докато преглеждате историята на измерванията.

Когато максимальната стойност на валеж от 999,99 мм се превиши, 10.XX ще се появи на екрана и историята на измерванията ще трябва да се изтрие.

Ако желаете да изтриете историята на измерванията на валежите, разкачете адаптера/свалете батериите от метеорологичната станция (последната ще трябва да се настрои ръчно отново).

Бележка за измерените стойности на валежи:

Лек дъжд = 0,25 мм/час

Слаб дъжд = 1 мм/час

Дъжд = 4 мм/час

Силен дъжд = 16 мм/час

Буря = 35 мм/час

Таблица с история на налягането / външната температура / външната влажност

Поле ном. 3 показва таблица с история на налягането / външната температура / външната влажност през последните 12 часа.

Таблицата е анимирана – стойностите се показват автоматично и се повтарят на всеки 5 секунди.

Анимацията не може да се изключи и редът/настройката на стойностите не може да се променя.

Ако желаете да изтриете историята на измерванията, разкачете адаптера/извадете батериите от метеорологичната станция (последната ще трябва да се настрои ръчно отново).

Настройка на аларма

Натиснете бутона MODE; AL ще се покаже на екрана.

След това натиснете и задръжте отново бутон MODE; сверяването на часовника ще започне да мига.

Използвайте бутоните UP/DOWN за настройка на времето на алармата.

Потвърдете настроената стойност с натискане на MODE.

За активиране на алармата натиснете MODE отново (AL се появява на екрана) и след това UP/DOWN.

Ако ⚠️ се появява на екрана, алармата се активира. Натискането на бутон UP/DOWN отново деактивира алармата; иконата ⚠️ изчезва.

Функция за повтаряне на сигнала от будилника

Звъненето на алармата може да се отложи с 5 минути посредством бутона SNZ/LIGHT, който се намира в горната част на метеорологичната станция.

Натиснете бутона, когато алармата започне да звъни. Иконата ♠ ^2 ще започне да мига.

За отказане на режим SNOOZE натиснете произволен друг бутон – 🚠️ ^2 иконата ще спре да мига и 🚠️ ще остане на екрана.

Алармата ще се включи отново на следващия ден.

Осветление на екрана на станцията

1. Когато се захранва с адаптера:

Автоматично е настроено осветлението на екрана да свети постоянно.

Повторното натискане на бутона SNZ/LIGHT превключва между 3 нива на осветление (100 % – 50 % – изкл).

2. Когато се захранва само с 3 бр. батерии 1,5 V тип AAA:

Осветлението на екрана е изкл. Натискането на бутона SNZ/LIGHT ще включи осветлението на екрана за 10 секунди, и след това се изключва отново. Когато станцията се захранва само от батерии, постоянното осветление на екрана не може да се активира!

Забележка:

Поставените батерии служат като резервни данни за измерените/зададените данни.

Ако батериите не са поставени и изключите адаптера, всички данни ще бъдат изтрити.

5 V/1 A USB порт

Портът се използва за зареждане на съвместими USB устройства. Зарядният кабел не е включен в комплекта.

USB портът функционира само когато станцията се захранва от адаптера.

Настройване на аларма за дъжд и външна температура

Натиснете и задръжте бутона ALERT; настройката за предупреждение за дъжд ще започне да мига.

Повторното натискане на бутоните UP/DOWN активира on или деактивира предупреждението за дъжд.

Потвърдете с натискане на ALERT; стойността за валеж ще започне да премигва.

Потвърдете с натискане на предупреждението ALERT; станцията превключва на настройките за предупреждение за температура.

Повторното натискане на бутоните UP/DOWN деактивира предупреждението за максимальна температура – предупреждението за минимална температура или и две.

Потвърдете с натискане на ALERT; максимальната стойност на температурата ще започне да мига. Многократно натискайте бутоните UP/DOWN за задаване на стойността на предупреждение по ваш избор.

Потвърдете с натискане на ALERT; минималната стойност на температурата ще започне да премигва. Многократно натискайте бутоните UP/DOWN за настройка на стойността на предупреждение по ваш избор и потвърдете с натискане на ALERT.

След превишаване на настроеното ограничение станцията ще възпроизведе звук и стойността ще започне да мига.

Натискането на който и да е бутон на екрана отменя звуковата аларма, но символът на активната аларма ще продължи да мига.

След като температурата падне под зададената граница, иконата на екрана ще спре да мига.

Ако не желаете да чакате стойността да спадне, трябва да регулирате стойността или да деактивирате предупреждението.

Прогноза за времето

Станцията прогнозира времето на база на промените в атмосферното налягане за следващите 12–24 часа за област в обхват от 15–20 км.

Точността на прогнозата за времето е 70–75 %. Иконата за прогнозата за времето се показва в поле №. 16.

Тъй като прогнозата за времето не може да бъде 100 % точна, нито производителят, нито търговецът могат да бъдат държани отговорни за загуби, причинени от неправилна прогноза.

Когато за пръв път настройвате или нулирате метеорологичната станция, са нужни около 12 часа, преди метеорологичната станция да започне да прогнозира правилно.

Икони за прогноза за времето

Слънчево	Променлива облачност	Плътна облачност	Сняг Дъжд

Обслужване и поддръжка

Уредът е проектиран да работи безпроблемно в продължение на много години, ако се използва правилно. По-долу са дадени някои препоръки за правилна експлоатация:

• Прочетете внимателно ръководството, преди да използвате продукта.
• Не излагайте продукта на пряка слънчева светлина, прекалено ниска температура, твърде висока влажност и резки промени на температурата. Това би намалило точността на измерване. Не монтирайте уреда на места, където е възможно да има вибрации и удари – те може да го повредят.
• Не подлагайте уреда на въздействието на значителни механични сили, удари, прах, висока температура, дъжд или влажност – те могат да причинят неизправности, да съкратят живота на батериите, да повредят батериите, както и да деформират пластмасовите части.
• Не излагайте продукта на дъжд или влага, тъй като не е предназначен за употреба на открито.
• Не поставяйте върху уреда източници на открити пламъци, например запалени свещи и др.
• Не монтирайте продукта на места с ограничена циркулация на въздуха.
• Не вкарвайте чужди тела във вентилационните отвори на уреда.
• Не правете нищо по вътрешните електрически вериги на уреда – възможно е да го повредите, при което гаранцията автоматично се прекратява. Уредът трябва да се ремонтира само от техник с нужната квалификация.
• Почиствайте уреда с мека, леко навлажнена кърпа. Не използвайте разтворители или почистващи препарати – те могат да издраскат пластмасовите части или да предизвикат корозия по електрическите вериги.
• Не потапяйте уреда във вода или друга течност.
• Пазете уреда от капеща или пръскаща вода.
• При повреда или дефект на уреда не правете опити да го ремонтирате. Предайте го за ремонт в търговския обект, откъдето е закупен.
• Това устройство не е предназначено за използване от лица (включително деца), чиито физически, сетивни или умствени способности, както и липсата на опит или познания, биха им попречили на безопасното му използване. Такива лица трябва да бъдат инструктирани как да използват устройството и да са под надзора на лице, отговарящо за тяхната безопасност.

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация относно пунктовете за събиране на сортирани отпадъци може да получите от компетентните местни орга- ни. При изхвърляне на електрически уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на хората.

С настоящото EMOS spol. s r. o. декларира, че този тип радиосъоръжение E8670 е в съответствие с Директива 2014/53/EC. Цялостният текст на EC декларацията за съответствие може да се намери на следния интернет адрес: http://www.emos.eu/download.
