Тип продукту	Бездротова метеостанція з дощоміром
Бренд	Emos
Модель	E8670
Радіокерований годинник	DCF77, відображення 12/24 год
Внутрішня температура	-10 °C до +50 °C, роздільна здатність 0,1 °C
Зовнішня температура	-30 °C до +60 °C, роздільна здатність 0,1 °C
Точність температури	±1 °C (0 до +50 °C), ±2 °C (-20 до 0 °C), ±4 °C (-40 до -20 °C)
Внутрішня/зовнішня вологість	10 % до 99 % ВВ, роздільна здатність 1 %
Точність вологості	±5 % (30 до 50 % ВВ), ±10 % (10 до 29 % та 51 до 99 % ВВ)
Барометричний тиск	800 до 1 100 гПа, одиниці гПа/дюйм рт. ст.
Дощомір	0 до 999,9 мм, роздільна здатність 0,25 мм
Радіус дії	До 50 м на відкритому просторі
Частота передачі	433 МГц, макс. 10 мВт e.r.p.
Максимальна кількість датчиків	1 (зовнішній датчик з дощоміром)
Живлення станції	3 батарейки 1,5 В типу AAA або адаптер живлення (не входить)
Живлення датчика	2 батарейки 1,5 В типу AA (не входять)
Розміри датчика	117 × 117 × 164 мм
Вихід USB	5 В/1 А для заряджання пристроїв
Основні функції	Температура/вологість внутр/зовн, тиск, прогноз погоди, опади, історія, будильники, будильник, підсвічування
Догляд та чищення	М'яка злегка волога ганчірка; не використовувати розчинники
Безпека	Не піддавати дії води, ударів, екстремальних температур; ремонт фахівцем
Запчастини та ремонтопридатність	Стандартні батарейки; ремонт у продавця або авторизованому центрі

Часті запитання - E8670 Emos

Як встановити дощомір?

Закріпіть монтажне кільце гвинтами, потім встановіть датчик, повертаючи його проти годинникової стрілки до клацання. Переконайтеся, що відкидний клапан вільний і вода може стікати.

Чому відображуваний час неправильний, незважаючи на прийом DCF?

Можливо, неправильно встановлено часовий пояс. Утримуйте кнопку MODE, потім налаштуйте часовий пояс кнопками UP/DOWN.

Як налаштувати сигнал тривоги для температури або опадів?

Натисніть і утримуйте ALERT, потім слідуйте за миготінням, щоб увімкнути/вимкнути та встановити пороги. Підтвердьте кожен крок кнопкою ALERT.

Що робити, якщо зовнішній датчик не виявляється?

Перевірте батарейки датчика, розташуйте обидва пристрої поруч, потім утримуйте кнопку CH на станції протягом 3 секунд, щоб перезапустити пошук.

Як видалити історію опадів?

Вимкніть станцію та вийміть батарейки. Після повторного ввімкнення дані буде стерто. Потрібно буде налаштувати все вручну.

Підсвічування не працює в режимі живлення від батарейок, це нормально?

Так, при живленні від батарейок підсвічування активується лише на 10 секунд після натискання SNZ/LIGHT. Для постійного підсвічування підключіть адаптер живлення.

Як інтерпретувати емодзі комфорту?

Емодзі вказує рівень комфорту: посмішка = комфортно, нейтральне обличчя = сухо, сумне обличчя = волого. Він базується на внутрішній температурі та вологості.

Яка точність прогнозу погоди?

Прогноз достовірний на 70-75 % на наступні 12-24 години в радіусі 15-20 км. Він базується на змінах тиску.

Чи можна використовувати акумулятори?

Ні, використовуйте лише лужні батарейки 1,5 В. Акумулятори (1,2 В) можуть спричинити несправності.

Як активувати будильник і функцію повтору?

Натисніть MODE, щоб відобразити AL, потім утримуйте MODE для налаштування часу. Увімкніть кнопками UP/DOWN. Для повтору натисніть SNZ/LIGHT під час дзвінка (повторення через 5 хвилин).

ПОСІБНИК КОРИСТУВАЧА E8670 Emos

UA | Бездротовий метеорологічний пристрій

Перед тим, як виробом почнете користуватись, уважно прочитайте цю інструкці.

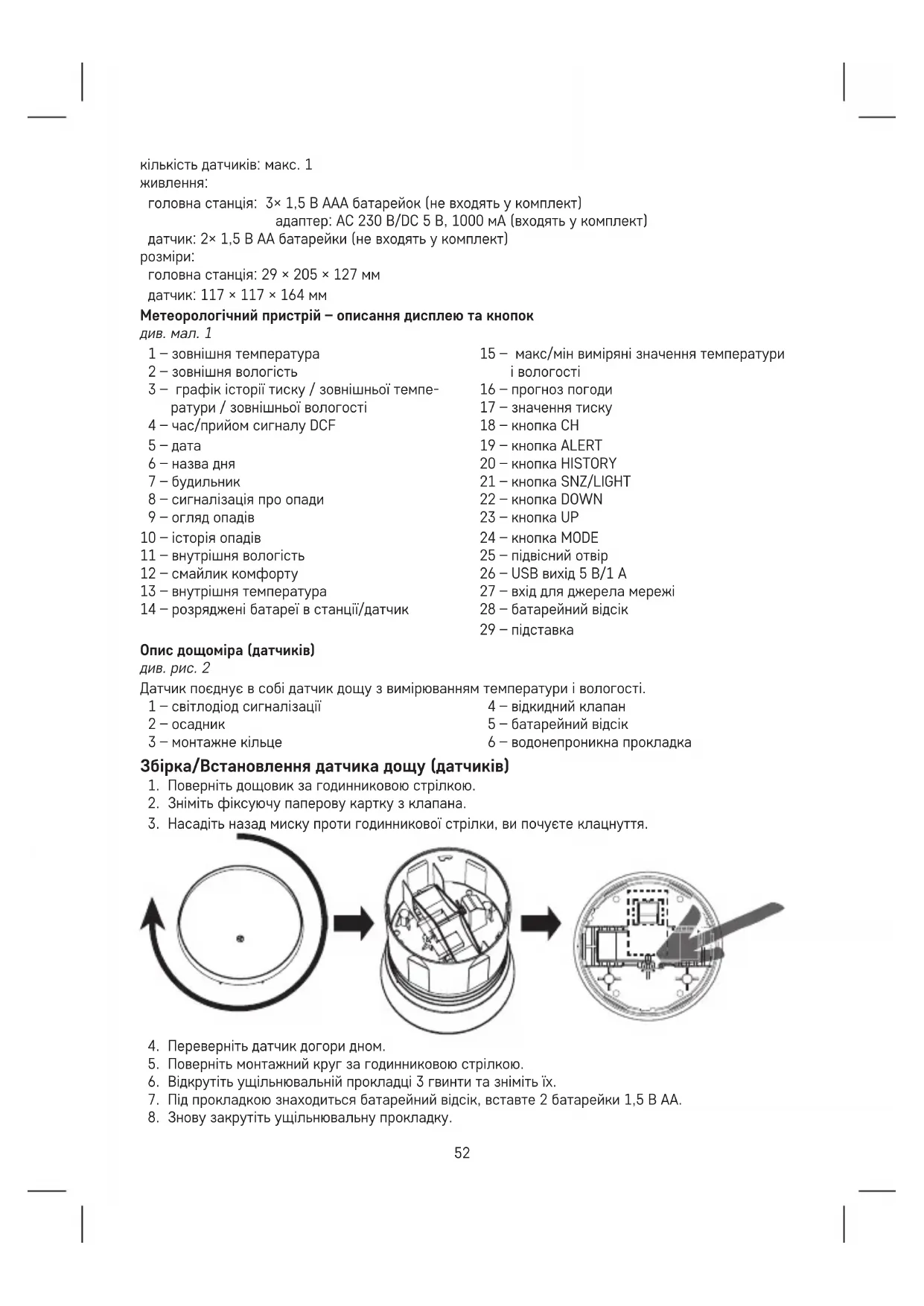

Специфікація:

годинник, керований радіосигналом

температура в приміщенні: від -10 °C до +50 °C, роздільна здатність 0,1 °C

зовнішня температура: від -30 °C до +60 °C, роздільна здатність 0,1 °C

точність вимірювання температури: ±1 °C для діапазону від 0 °C до +50 °C, ±2 °C для діапазону від -20 °C до +0 °C, ±4 °C для діапазону від -40 °C до -20 °C

внутрішня та зовнішня вологість: від 10 % до 99 % відносної вологості, роздільна здатність 1 %

Точність вимірювання температури: ±5 % для діапазону від 30 % до 50 % відносної вологості, ±10 % для діапазону від 10 % до 29 % та від 51 % до 99 % відносної вологості

смуга діапазону вимірювання тиску: від 800 до 1100 гПа

одиниця вимірювання тиску: гПа/дюйм рт

діапазон вимірювання датчика опадів: 0–999,9 мм

дальність радіосигналу: до 50 м у вільному просторі

частота передачі: 433 МГц, 10 мВт е.г.р. макс.

кількість датчиків: макс. 1

живлення:

головна станція: 3× 1,5 В ААА батарейок (не входять у комплект)

головна станція: 29 × 205 × 127 мм

Метеорологічний пристрій – описання дисплею та кнопок

див. мал. 1

1 – зовнішня температура
15 – макс/мін виміряні значення температури і вологості
2-зовнішня вологість
3 – графік історії тиску / зовнішньої температури / зовнішньої вологості
16 – прогноз погоди
4 – час/прийом сигналу DCF
17 – значення тиску
5 - дата
18 - кнопка СН
6-назва дня
19 - кнопka ALERT
7 - будильник
20 - кнопka HISTORY
8 - сигналізація про опади
21 - кнопka SNZ/LIGHT
9 - огляд опадів
22 - кнопka DOWN
10 – історія опадів
23 - кнопka UP
11 – внутрішня вологість
24 - кнопka MODE
12 – смайлик комфорту
25 – підвісний отвір
13 – внутрішня температура
26 - USB вихід 5 В/1 А
14 – розряджені батареї в станції/датчик
27 - вхід для джерела мережі
28-батарейний відсік
29 – підставка

Опис дощоміра (датчиків)

див. рис. 2

Датчик поєднує в собі датчик дощу з вимірюванням температури і вологості.

1 – світлодіод сигналізації
4 – відкидний клапан
2-осадник
5-батарейний відсік
3 - монтажне кільце
6 – водонепроникна прокладка

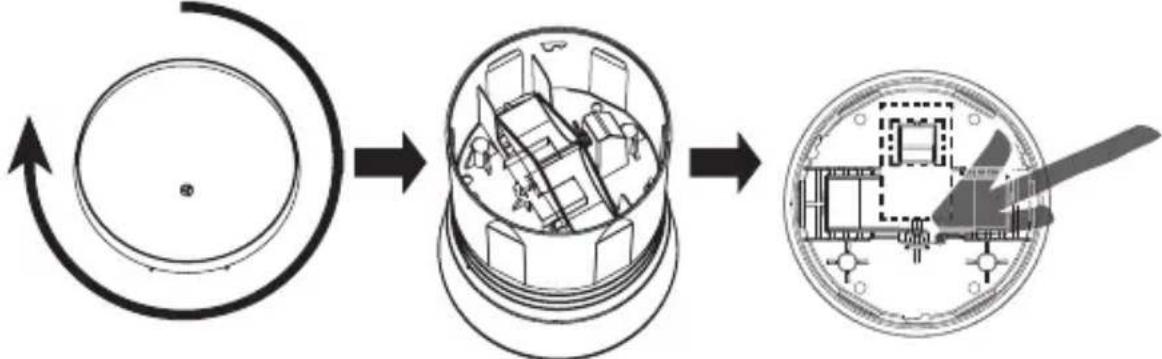

Збірка/Встановлення датчика дощу (датчиків)

1. Поверніть дощовик за годинниковою стрілкою.
2. Зніміть фіксуючу паперову картку з клапана.
3. Насадіть назад миску проти годинникової стрілки, ви почуєте клацнуття.

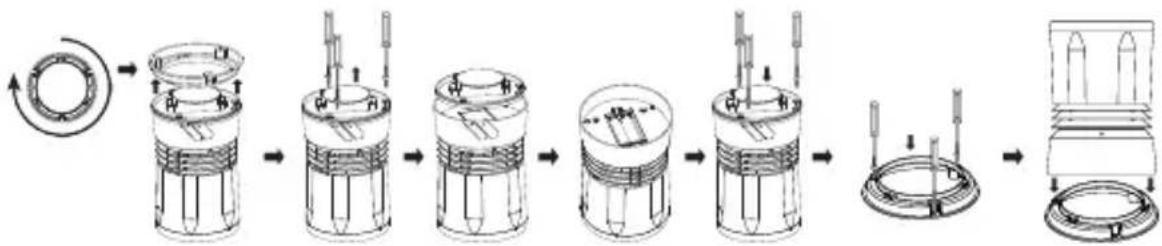

1. Переверніть датчик догори дном.
2. Поверніть монтажний круг за годинниковою стрілкою.
3. Відкрутіть ущільнювальній прокладці 3 гвинти та зніміть їх.
4. Під прокладкою знаходиться батарейний відсік, вставте 2 батарейки 1,5 В АА.

5. Знову закрутіть ущільнювальну прокладку.

6. Закріпіть монтажний круг в потрібному місці за допомогою гвинтів і помістіть на нього датчик проти годинникової стрілки, ви почуєте клацнуття.

Введення в експлуатацію

1. Вставте батарейки спочатку в бездротовий датчик (2× 1,5 В АА), потім у метеостанцію (3× 1,5 В ААА) і підключіть до станції джерела живлення.

2. Вставляючи батареї, переконайтеся, що полярність дотримується правильно, щоб не пошкодити метеостанцію або датчик. Використовуйте лише лужні батарейки на 1,5 В одного типу, не використовуйте зарядні батарейки на 1,2 В. Низька напруга може призвести до несправності обох пристроїв.

3. Розмістіть обидва пристрої один біля одного. Метеостанція буде шукати сигнал від датчика протягом 3 хвилин. Якщо сигнал від датчика не знайдено, натисніть і притримайте на метеостанції кнопку СН, щоб повторити пошук.

4. Якщо зовнішня температура зникає з дисплея, на метеостанції натисніть і притримайте кнопку СН, а в датчику вийміть і знову вставте батарейки. Метеостанція скидає всі значення і знову рубить пошук сигнал від датчика.

5. Ми рекомендуємо розташувати датчик на північній стороні будинку. У населених пунктах діапазон дії датчика може швидко зменшуватися.

6. Для забезпечення правильного вимірювання необхідно розташувати датчик вище над поверхнею (мін. 1,5 м) на горизонтальній поверхні та за межами будівель і споруд. Необхідно міцто прикрутити, щоб запобігти їхньому пошкодженню.

7. Розташуйте датчик у місці прямого попадання крапель дощу. Датчик повинен розташовуватися на відкритій місцевості на достатній відстані від навколишніх дерев і кущів.

8. Дощова вода завжди повинна вільно витікати з датчика. Завжди стежте, щоб вода не накопичувалася в нижній частині датчика.

9. Вибравши відповідне місце, перед установкою переконайтеся, чи головна станція знаходиться в зоні дії датчика. У населених пунктах діапазон дії датчика може швидко зменшуватися.

10. Не ставте датчик на металеві предмети, дальність його передачі зменшиться

11. Якщо на дисплеї станції з'являється значок ☐ низького заряду батарейок, замініть батарейки в датчику або метеостанції.

Радіокерований годинник (DCF77)

Після реєстрації за допомогою бездротового датчика метеостанція буде автоматично шукати сигнал DCF77 (далі тільки DCF) протягом 7 хвилин, іконка мигає 📄 Під час пошуку жодна інша інформація на дисплеї не оновлюється, а кнопки не працюватимуть (крім SNOOZE/LIGHT). Коли сигнал знайдено, іконка перестає мигати (залишається відображатися 📄) та зобразиться актуальний час. Якщо сигнал не знайдено, іконка DCF не буде відображатись.

Щоб знову знайти сигнал DCF, натисніть та притримайте кнопку DOWN. Щоб скасувати пошук, знову натисніть і довше притримайте кнопку DOWN. Сигнал DCF буде синхронізуватися щодня з 2:00 до 3:00 ранку.

Під час переходу на літній час буде відображатися іконка DST

Примітка: Якщо станція отримає сигнал DCF, але час який відображається, неправильний не буде правильний, (наприклад, зміщений на ±1 годину), завжди необхідно встановити правильний зсув часу в країні, де використовується станція (див. Ручне налаштування).

За звичайних умов (на безпечній відстані від джерел перешкод, таких як телевізори, комп'ютерні монітори) для захоплення сигналу часу потрібно кілька хвилин. Якщо метеостанція не розпізнає цей сигнал, виконайте наведені нижче дії:

1. Перемістіть метеорологічний пристрій в інше місце і спробуйте знову вловити сигнал DCF.
2. Перевірте відстань між годинником та джерел перешкод (монітори комп'ютерів або телевізори). При отриманні цього сигналу, відстань повинна бути не менше 1,5–2 метрів.
3. Під час прийому сигналу DCF, метеостанцію не розміщуйте поблизу металевих дверей, віконних рам чи інших металевих конструкцій або предметів (пральні машини, сушарки, холодильники тощо).
4. У приміщеннях із залізобетонних конструкцій (підвали, багатоповерхівки тощо) прийом сигналу DCF відповідно слабший. У крайніх випадках розташуйте метеостанцію біля вікна у напрямку до передавача.

На прийом радіосигналу DCF впливають наступні фактори:

• міцні стіни та ізоляція, напівпідвальні та підвальні приміщення;
• не передбічені місцеві географічні умови (важко передбачити);
• атмосферні збурення, грози, електроприлади, телевізори та комп'ютери, розташовані поблизу радіостанції DCF.

Ручне налаштування

1. Нажміть і притримайте кнопку MODE.
2. За допомогою повторного натиску кнопки MODE можете вибирати налаштування: часовий пояс – 12/24 год – година – хвилина – рік – місяць – день. Щоб переміщатися між окремими значеннями, натисніть MODE, налаштування зробите за допомогою кнопок UP/DOWN.

Мова календаря англійська.

Налаштування одиниці температури °C/°F

Натисніть кнопку UP кілька разів, щоб встановите одиницю вимірювання температури °C/°F.

Налаштування одиниці тиску/опадів

Натиснувши кнопку DOWN кілька разів, налаштуєте одиницю вимірювання тиску та опадів у inHg/ inches/або гПа/мм.

Атмосферний тиск

Поточне значення тиску відображається в полі № 17.

Повторним натиском кнопки DOWN, налаштуєте одиницю тиску inHg або гПа.

Переміщенні метеостанції в інше місце, впливатиме на вимірювані значення.

Вимірювання стабілізується протягом 12 годин після встановлення або переміщення батареї.

Іконка комфорту – смайлик

Він відображається в полі №12.

Комфортне середовище

Комфортне середовище

Сухе середовище

Сухе середовище

Вологе середовище

Тенденція температури та вологості

Індикатор тенденції температури та вологості
	піднімається постійний зменшується

Тенденція погоди

Індикатор тренда погода	→	→	→
	покращення без зміни погіршення

Відображення виміряних значень опадів і макс/мін значень температури і вологості

Початкове відображення кількості опадів на екрані є для даного дня (today's).

Натиснувши кнопку HISTORY кілька разів, поступово зобразиться:

Кількість опадів – вчора (yesterday), актуальний тиждень (this week), актуальний місяць (this month), актуальний рік (this year), минулий рік (last year), макс/мін значення внутрішньої температури/вологості, макс./мін. значення зовнішньої температури/вологості.

Примітка:

Щоб очистити пам'ять виміряних значень температури та вологості, натисніть і притриауйте кнопку HISTORY, поки відображається історія вимірювань.

При максимальному перевищенні значення опадів 999,99 мм, відображається 10.XX, і історію вимірювань необхідно видалити.

Якщо хочете видалити історію вимірювань опадів, необхідно відключити джерело/вийняти батареї з метеостанції (необхідно знову вручну налаштувати метеорологічний пристрій).

Примітка щодо виміряних значень опадів:

Дрібний дощ = 0,25 мм/годину

Невеликий дощ = 1 мм/годину

Дощ = 4 мм/годину

Сильний дощ = 16 мм/годину

Гроза = 35 мм/годину

Сильна гроза= 100 мм/годину

Графік історії вимірювань тиску / температури зовнішнього повітря / зовнішньої вологості

У полі № 3 відображається графік вимірювання історії тиску / зовнішньої температури / зовнішньої вологості до 12 годин назад.

Графік анімований – значення відображаються автоматично і повторно кожні 5 секунд.

Анімацію не можна вимкнути, не можна поміняти порядкованість/налаштувань не можна змінити.

Якщо ви хочете видалити історію вимірювань, необхідно відключити джерело/вийняти батареї з метеорологічного пристрою (необхідно знову вручну налаштувати метеостанцію).

Налаштування будильника

Натисніть кнопку MODE – на дисплеї зобразиться AL.

Потім натисніть і притримайте кнопку MODE, налаштування часу почне блимати.

Використовуйте кнопки UP/DOWN, щоб встановити час будильника.

Підтвердьте встановлене значення кнопкою MODE.

Щоб увімкнути будильник, знову натисніть кнопку MODE (зобразиться AL), а потім знову кнопку UP/DOWN.

Коли зобразиться іконка 🚗 будильник активований. Натиснувши кнопку UP/DOWN ще раз, вимкнете будильник – іконка 🚗 не буде зображена.

Функція повторного будильника

Щоб відкластифункцію будильника на 5 хвилин, натисніть кнопку SNZ/LIGHT, яка розташована у верхній частині метеостанції.

її натисніть, як тільки почне лунати дзвінок. Іконка ♗ ^2 буде мигати.

Щоб скасувати функцію SNOOZE, натисніть будь-яку іншу кнопку – іконка ♠ ^2 перестане мигати і залишиться зображеною

Будильник буде повторно активований наступного дня.

Підсвічування дисплея станції

1. При живленні від адаптера:

Постійне підсвічування дисплея встановлюється автоматично.

Натискаючи кнопку SNZ/LIGHT кілька разів, можна встановити 3 рівні постійного підсвічування (100 % – 50 % – вимкнено).

2. Джерело живлення лише від 3 батарейок типу AAA 1,5 В:

Підсвічування дисплея вимкнено, після натискання кнопки SNZ/LIGHT дисплей загориться на 10 секунд і потім він вимикається. При роботі тільки від батарейок постійне підсвічування дисплея не може бути активовано!

Примітка:

Вставлені батарейки служать резервною вимірюваних/встановлених даних.

Якщо не будуть вставлені батарейки, а ви від'єднуєте джерело мережі, усі дані будуть видалені.

USB вихід 5 В/1 А

Використовується для зарядки сумісних USB-пристроїв, кабель для зарядки не входить в комплект. Вихід USB працює лише тоді, коли підключено джерело мережі до станції.

Налаштування сигналізації температури опадів і зовнішньої температури

Натисніть і притримайте декілька хвилин кнопку ALERT, почне мигати налаштування сигналу опадів.

Повторним натиском кнопки UP/DOWN активуєте сигнал опадів обо його вимкнете Off Затвердите кнопкою ALERT, почнуть мигати параметри опадів.

Повторним натиском кнопки UP/DOWN налаштуєте потрібні параметри (від 0,25 до 999,99 мм).

Підтвердьте за допомогою кнопки ALERT, буде переміщенню сигналу температури.

Повторним натиском на кнопку UP/DOWN активується сигнал максимальної температури Hi мінімальної температури «бо обидва сигнали . Hi Lo

Підтвердьте за допомогою кнопки ALERT, максимальне значення температури почне блимати. Натискнувши кнопку UP/DOWN кілька разів, налаштуєте потрібне значення.

Підтвердьте за допомогою кнопки ALERT, почне мигати значення мінімальної температури.

Повторним натиском на кнопку UP/DOWN, налаштуєте потрібне значення, і потім підтвердіть його за допомогою кнопки ALERT.

При перевищенні встановленого ліміту пролунає звуковий сигнал, а значення почне блимати.

Натисніть будь-яку кнопку, щоб скасувати будильник, але значок будильника все одно блиматиме на дисплеї.

Як тільки температура впаде нижче встановленої межі, іконка на дисплеї також перестане мигати. Натисніть будь-яку кнопку, щоб скасувати звуковий сигнал, але іконка увімкненого сигналу все одно на дисплеї блиматиме.

Прогноз погоди

Станція прогнозує погоду на основі зміни атмосферного тиску протягом наступних 12–24 годин в околиці 15–20 км.

Точність прогнозу погоди 70–75 %. Іконка прогнозу погоди відображається в полі 16.

Оскільки прогноз погоди не завжди може бути на 100 %, ні виробник, ні роздрібний продавець не можуть нести відповідальність за будь-які збитки, спричинені неточним прогнозом погоди.

Під час першого налаштування або після перезавантаження метеорологічного пристрою потрібно приблизно 12 годин, щоб метеорологічний пристрій знову почав правильно прогнозувати.

Іконки прогнозу погоди

Сонячно Хмарно Похмуро Сніг Дощ

Догляд та обслуговування

Виріб розроблений так, щоб при правильному використанні надійно прослужив багато років. Ось кілька порад щодо правильної експлуатації:

• Перед тим, як почнете виробом користуватися уважно прочитайте інструкцію для користувача.

• Виріб не піддавайте прямому сонячному промінню, надзвичайному холоду і вологості та різким змінам температури. Це знизить точність передавання. Не розміщуйте виріб у місцях, схильних до вібрації та ударів – вони можуть його пошкодити.
• Не піддавайте виріб надзвичайному тиску, ударам, пороху, високій температурі або вологості – це могло б причинити зниження функції виробу, коротшу енергетичну витримку, пошкодження батарейки чи деформації пластикових запчастин.
• Виріб не піддавайте дощу або вологості, якщо він не призначений для зовнішнього користування.
• Не поміщайте на виріб жодне джерело відкритого вогню, напр. запалену свічку, тощо.
• Не розміщуйте виріб там, де недостатнє забезпечений поток повітря.
• Не вставляйте жодних предметів у вентиляційні отвори виробу.
• Не втручайтеся у внутрішні електричні контури виробу – цим можете його пошкодити та автоматично цим закінчити гарантійний строк. Виріб повинен ремонтувати тільки кваліфікований фахівець.
• Для чищення використовуйте вологу, м'ягку ганчірку. Не використовуйте розчинники, ні миючі заходи вони можуть пошкрябати пластмасові частини та порушити електричні контури.
  • Виріб не занурюйте у воду та в іншу рідину.
  • Виріб не піддавайте бризгам чи каплям води.
• При пошкодженні або дефекті виробу не виконуйте самі його не ремонтуйте, занесіть його в магазин, де ви його придбали.
• Цей пристрій не призначений для користування особам (включно дітей), для котрих фізична, почуттєва чи розумова нездібність, чи не достаток досвіду та знань забороняє ним безпечно користуватися, якщо така особа не буде під доглядом, чи якщо не була проведена для неї інструктаж відносно користування споживачем відповідною особою, котра відповідає за її безпечність.

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору комунальних відходів. За актуальною інформацією про місця збору звертайтесь до установ за місцем проживання. Якщо електричні присторої розміщені на місцях з відходами,

то небезпечні речовини можуть проникати до підземних вод і дістатись до харчового обігу та по- шкоджувати ваше здоров'я.

Цим підприємство EMOS spol. s r. o. проголошує, що тип радіообладнання E8670 відповідає Директивам 2014/53/EU. Повний текст ЄС проголошення про відповідність можна знайти на цьому сайті http://www.emos.eu/download.
