E8670 - Weerstation Emos - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloos weerstation met regenmeter
Merk	Emos
Model	E8670
Radio-gestuurde klok	DCF77, 12/24-uurs weergave
Binnentemperatuur	-10 °C tot +50 °C, resolutie 0,1 °C
Buitentemperatuur	-30 °C tot +60 °C, resolutie 0,1 °C
Temperatuurnauwkeurigheid	±1 °C (0 tot +50 °C), ±2 °C (-20 tot 0 °C), ±4 °C (-40 tot -20 °C)
Binnen-/buitenluchtvochtigheid	10 % tot 99 % RV, resolutie 1 %
Vochtigheidsnauwkeurigheid	±5 % (30 tot 50 % RV), ±10 % (10 tot 29 % en 51 tot 99 % RV)
Barometrische druk	800 tot 1.100 hPa, eenheden hPa/inHg
Regenmeter	0 tot 999,9 mm, resolutie 0,25 mm
Radiobereik	Tot 50 m in open lucht
Zendfrequentie	433 MHz, max. 10 mW e.r.p.
Maximum aantal sensoren	1 (buitensensor met regenmeter)
Voeding station	3 batterijen 1,5 V type AAA of netadapter (niet meegeleverd)
Voeding sensor	2 batterijen 1,5 V type AA (niet meegeleverd)
Afmetingen sensor	117 × 117 × 164 mm
USB-uitgang	5 V/1 A voor het opladen van apparaten
Belangrijkste functies	Binnen-/buitentemperatuur/vochtigheid, druk, weersverwachting, neerslag, geschiedenis, alarmen, wekker, achtergrondverlichting
Onderhoud en reiniging	Zachte, licht vochtige doek; geen oplosmiddelen gebruiken
Veiligheid	Niet blootstellen aan water, schokken, extreme temperaturen; reparatie door specialist
Onderdelen en repareerbaarheid	Standaard batterijen; reparatie door verkoper of erkend centrum

Veelgestelde vragen - E8670 Emos

Hoe installeer ik de regenmeter?

Bevestig de montagecirkel met schroeven, plaats dan de sensor door hem tegen de klok in te draaien tot hij vastklikt. Zorg ervoor dat de kantelklep vrij is en dat water kan wegstromen.

Waarom is de weergegeven tijd onjuist ondanks DCF-ontvangst?

De tijdzone kan verkeerd zijn ingesteld. Houd de MODE-toets ingedrukt en stel de tijdzone in met de UP/DOWN-toetsen.

Hoe stel ik het temperatuur- of neerslagalarm in?

Houd ALERT lang ingedrukt, volg dan de knipperingen om in/uit te schakelen en drempels in te stellen. Bevestig elke stap met ALERT.

Wat te doen als de buitensensor niet wordt gedetecteerd?

Controleer de batterijen van de sensor, plaats beide eenheden dicht bij elkaar, houd dan de CH-toets van het station 3 seconden ingedrukt om het zoeken te herstarten.

Hoe wis ik de neerslaggeschiedenis?

Koppel het station los en verwijder de batterijen. Na het weer inschakelen worden de gegevens gewist. U moet dan handmatig opnieuw configureren.

Werkt de achtergrondverlichting niet op batterijvoeding, is dat normaal?

Ja, bij batterijvoeding wordt de achtergrondverlichting slechts 10 seconden geactiveerd na indrukken van SNZ/LIGHT. Voor permanente verlichting sluit u de netadapter aan.

Hoe interpreteer ik de comfort-emoji?

De emoji geeft het comfortniveau aan: glimlach = comfortabel, neutraal gezicht = droog, droevig gezicht = vochtig. Het is gebaseerd op de binnentemperatuur en -vochtigheid.

Wat is de nauwkeurigheid van de weersverwachting?

De verwachting is 70-75% betrouwbaar voor de komende 12 tot 24 uur binnen een straal van 15-20 km. Het is gebaseerd op drukvariaties.

Kan ik oplaadbare batterijen gebruiken?

Nee, gebruik alleen alkalinebatterijen van 1,5 V. Oplaadbare batterijen (1,2 V) kunnen storingen veroorzaken.

Hoe activeer ik de wekker en de snooze-functie?

Druk op MODE om AL weer te geven, houd MODE ingedrukt om de tijd in te stellen. Activeer met UP/DOWN. Voor snooze drukt u op SNZ/LIGHT tijdens het alarm (herhaling na 5 minuten).

GEBRUIKSAANWIJZING E8670 Emos

Lees de gebruikershandleiding zorgvuldig voordat u met het product gaat werken.

Specificatie

klok gestuurd door radiosignaal

tijdformaat: 12/24 u

binnentemperatuur: -10 °C tot +50 °C, resolutie 0,1 °C

buitentemperatuur: -30 °C tot +60 °C, resolutie 0,1 °C

nauwkeurigheid van de temperatuurmeting: ±1 °C voor het bereik 0 °C tot +50 °C, ±2 °C voor het bereik -20 °C tot +0 °C ±4 °C voor het bereik -40 °C tot -20 °C

binnen- en buitenvochtigheid: 10 % tot 99 % relatieve vochtigheid, resolutie 1 %

Nauwkeurigheid van de vochtigheidsmeting: ±5 % voor het bereik 30 % tot 50 % RV, ±10 % voor het bereik 10 % tot 29 % en 51 % tot 99 % RV

meetbereik van de bar. druk: 800 tot 1 100 hPa

drukeenheid: hPa/inHg

het meetbereik van de neerslagsensor: 0–999,9 mm

bereik van het radiosignaal: tot 50 m in de vrije ruimte

transmissiebandbreedte: 433 MHz, 10 mW e.r.p. max.

aantal sensoren: max. 1

voeding:

hoofdstation: 3× 1,5 V AAA batterijen (niet meegeleverd) adapter AC 230 V/DC 5 V, 1000 mA (meegeleverd)

sensor: 2× 1,5 V AA batterijen (niet meegeleverd)

afmetingen:

hoofdstation: 29 × 205 × 127 mm

sensor: 117 × 117 × 164 mm

Weerstation – beschrijving van de display en van de toetsen

Zie afb. 1

1 - buitentemperatuur

2 - vochtigheid buiten

3 - grafiek drukhistoriek / buitentemperatuur / buitenvochtigheid

4 - ontvangst van het signaal DCF
5 - datum
6 - naam van de dag
7 - wekker
8 - neerslagalarm
9 - neerslagoverzicht
10 - neerslaghistoriek
11 - vochtigheid binnen
12 - comfortsmiley
13 - binnentemperatuur
14 - lege batterijen in het station/de sensor
15 - max/min te meten waarden van temperatuur en vochtigheid
17 - drukwaarde
18 - toets CH
19 - toets ALERT
20 - toets HISTORY
21 - toets SNZ/LIGHT
22 - toets DOWN
23 - toets UP
24 - toets MODE
25 - gat om op te hangen
26 - USB-uitgang 5 V/1 A
27 - ingang voor stroomvoorziening
28 - batterijvak
29 - staander

16 - weervoorspelling

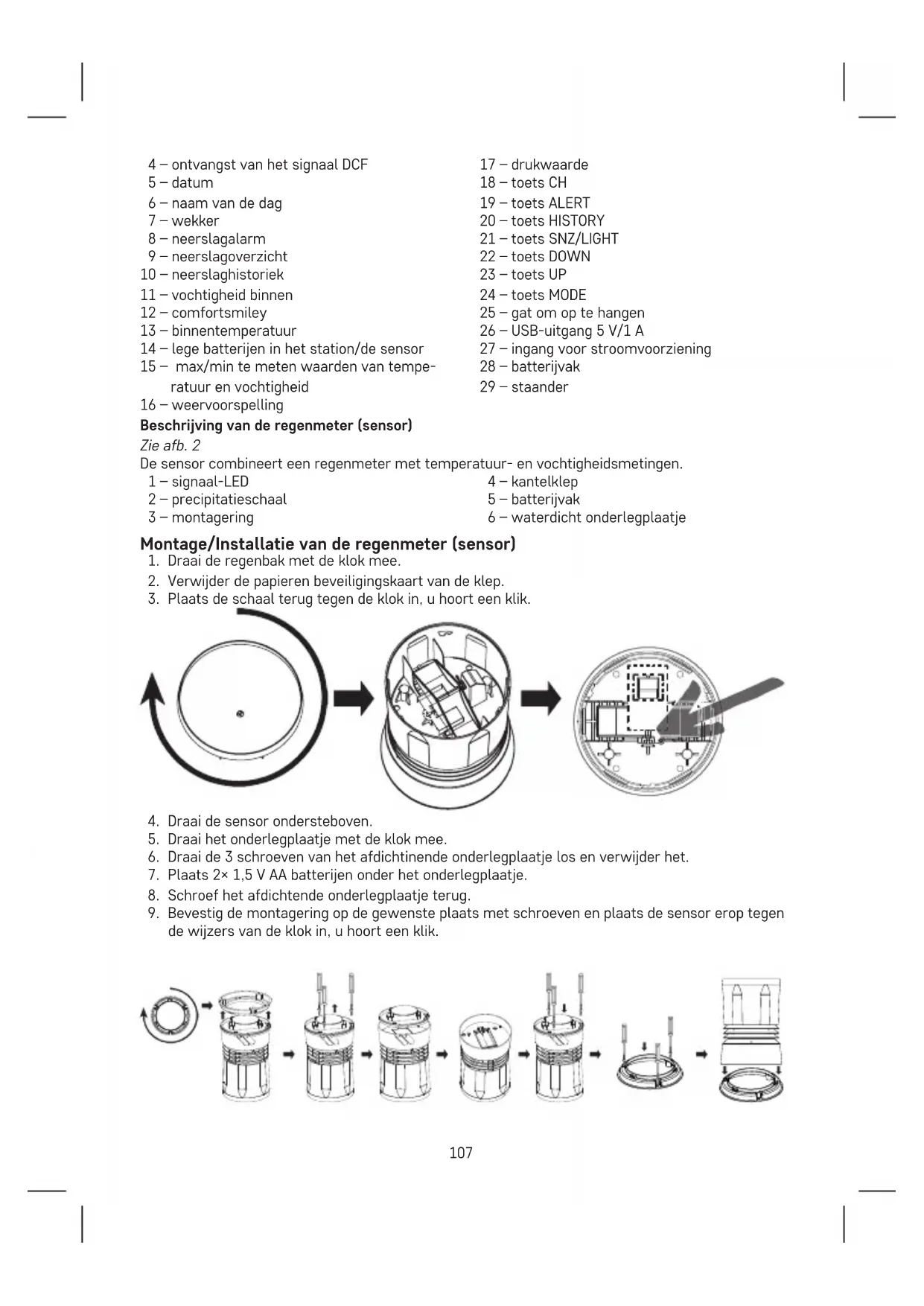

Beschrijving van de regenmeter (sensor)

Zie afb. 2

De sensor combineert een regenmeter met temperatuur- en vochtigheidsmetingen.

1 - signaal-LED

4 - kantelklep

2 - precipitatieschaal

5 - batterijvak

3 - montagering

6 - waterdicht onderlegplaatje

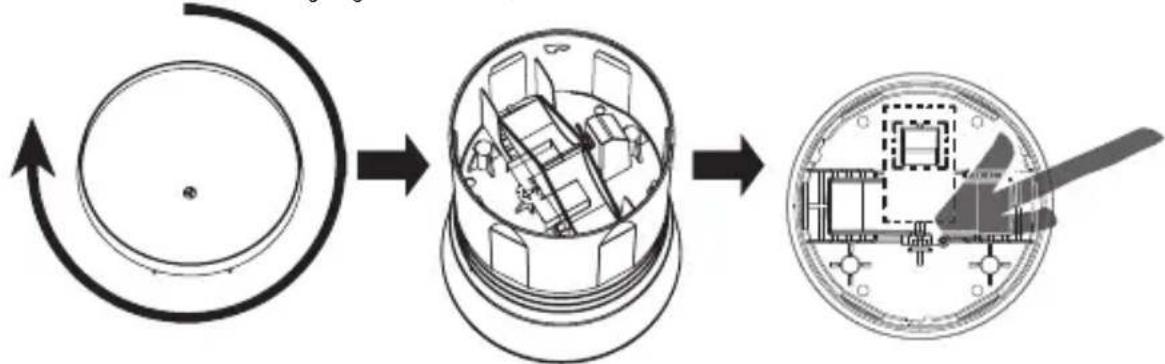

Montage/Installatie van de regenmeter (sensor)

1. Draai de regenbak met de klok mee.
2. Verwijder de papieren beveiligingskaart van de klep.
3. Plaats de schaal terug tegen de klok in, u hoort een klik.

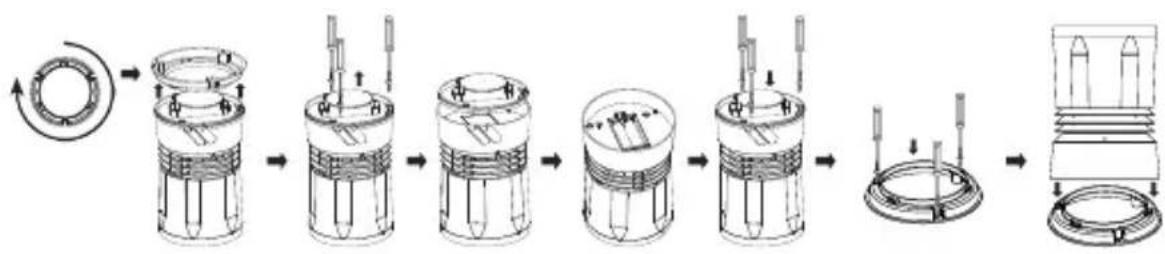

1. Draai de sensor ondersteboven.
2. Draai het onderlegplaatje met de klok mee.
3. Draai de 3 schroeven van het afdichtinende onderlegplaatje los en verwijder het.
4. Plaats 2× 1,5 V AA batterijen onder het onderlegplaatje.
5. Schroef het afdichtende onderlegplaatje terug.
6. Bevestig de montagering op de gewenste plaats met schroeven en plaats de sensor erop tegen de wijzers van de klok in, u hoort een klik.

Inbedrijfstelling

1. Plaats de batterijen eerst in het weerstation (2× 1,5 V AA) en daarna in de draadloze sensor (3× 1,5 V AAA) en sluit de voedingsbron aan op het station.
2. Let er bij het plaatsen van de batterijen op dat de polariteit juist is om beschadiging van het weerstation of de sensor te voorkomen. Gebruik alleen 1,5 V alkaline batterijen van hetzelfde type, gebruik geen 1,2 V oplaadbare batterijen. Lagere spanningen kunnen tot storingen in beide toestellen leiden.
3. Plaats de twee eenheden naast elkaar. Het weerstation zal het signaal van de sensor binnen 3 minuten lokaliseren. Als er geen signaal van de sensor wordt gevonden, drukt u lang op de toets CH op het weerstation om het zoeken te herhalen.
4. Als de weergave van de buitentemperatuur op de display verdwijnt, druk dan lang op de toets CH op het weerstation en verwijder de batterijen uit de sensor en plaats ze opnieuw. Het weerstation zal alle waarden resetten en opnieuw naar het sensorsignaal zoeken.
5. Het wordt aanbevolen de sensor te plaatsen aan de noordzijde van het huis. In bebouwde gebieden kan het bereik van de sensor enorm afnemen.
6. Voor een correcte meting moet de sensor hoger boven het oppervlak worden geplaatst (min. 1,5 m) op een horizontaal vlak en uit de buurt van gebouwen en constructies. Ze moeten stevig worden vastgeschroefd om beschadiging te voorkomen.
7. Plaats de sensor op een plaats waar de regendruppels direct vallen. De sensor moet op een open plek worden geplaatst, op ruime afstand van omringende bomen en struiken.
8. Het regenwater moet te allen tijde vrij uit de sensor kunnen stromen. Zorg er altijd voor dat er zich geen water in hete benedendeel van de sensor verzamelt.
9. Nadat u een geschikte plaats hebt gekozen, moet u ervoor zorgen dat het hoofdstation zich binnen het bereik van de sensor bevindt voordat u met de installatie begint. In bebouwde gebieden kan het bereik van de sensor enorm afnemen.
10. Plaats de sensor niet op metalen voorwerpen, aangezien het zendbereik dan kleiner wordt.
11. Vervang de batterijen in de sensor of het weerstation indien de icoon voor zwakke batterijen verschijnt op de display.

Radiogestuurde klok (DCF77)

Het weerstation zoekt automatisch naar het signaal DCF77 (hierna DCF genoemd) gedurende 7 minuten na registratie bij de draadloze sensor, de icoon knippert. Tijdens het zoeken worden geen andere gegevens op de display bijgewerkt en zijn de toetsen niet functioneel (behalve SNOOZE/LIGHT). Zodra het signaal is gevonden, stopt het pictogram met knipperen (blijft weergegeven) en wordt de huidige tijd weergegeven. Als er geen signaal wordt gevonden, wordt de DCF-icoon niet weergegeven. Om het DCF-signaal terug te vinden, houdt u de toets DOWN lang ingedrukt. Om het zoeken te annuleren, drukt u nogmaals LANG op de toets DOWN. Het DCF-signaal wordt dagelijks gesynchroniseerd tussen 2:00 en 3:00 uur.

De icoon wordt weergegeven wanneer de zomertijd wordt aangehouden.

Opmerking: Indien het station een DCF-signaal opvangt, maar de weergegeven huidige tijd niet correct is (bijv. verschuiving van ±1 uur), moet de juiste tijdverschuiving altijd worden ingesteld in het land waar het station wordt gebruikt, zie Handmatige instellingen.

Onder normale omstandigheden (op een veilige afstand van storingsbronnen zoals Tv-ontvangers, computermonitors) duurt het enkele minuten om het tijdsignaal op te nemen. Indien het weerstation dit signaal niet opvangt, volg dan de onderstaande stappen:

1. Verplaats het weerstation naar een andere locatie en probeer het DCF-signaal opnieuw op te vangen.
2. Controleer de afstand van de klok tot bronnen van interferentie (computermonitors of Tv-ontvangers). Dit moet minstens 1,5 tot 2 meter zijn bij ontvangst van dit signaal.

3. Plaats het weerstation niet in de buurt van metalen deuren, raamkozijnen of andere metalen constructies of voorwerpen (wasmachines, drogers, koelkasten, enz.) wanneer u een DCF-signaal ontvangt.

4. In locaties en ruimten met een constructie van gewapend beton (kelders, hoogbouw, enz.) is de DCF-signaalontvangst zwakker, afhankelijk van de omstandigheden. Plaats in extreme gevallen het weerstation bij een raam en richt het op de zender.

De volgende factoren zijn van invloed op de ontvangst van het DCF-radiosignaal:

• dikke muren en isolatie, souterrain en kelderruimtes;
• ongeschikte plaatselijke geografische omstandigheden (moeilijk van tevoren te voorspellen);
• atmosferische storingen, onweer, niet-ontstoorde elektrische apparaten, televisies en computers in de buurt van de DCF-radio-ontvanger.

Manuele instelling

1. Houd de toets MODE lang ingedrukt.
2. Druk herhaaldelijk op de toets MODE om instellingen te kiezen: tijdzone - 12/24 u - uur - minuut - jaar - maand - dag. Scroll tussen de waarden door te drukken op MODE. De instelling wordt uitgevoerd met de toetsen UP/DOWN.

De taal van de kalender is Engels.

Instelling van de temperatuureenheid °C/°F

Druk herhaaldelijk op de toets UP om de temperatuureenheden °C/°F in te stellen.

Instellen van de druk/neerslageenheid

Druk herhaaldelijk op de toets DOWN om de druk- en neerslageenheid in te stellen – inHg/inches of hPa/mm.

Atmosferische druk

De huidige drukwaarde wordt weergegeven in veld 17.

Druk herhaaldelijk op de toets DOWN om de drukeenheid inHg of hPa/mb in te stellen.

Als het weerstation naar een andere locatie wordt verplaatst, zullen de gemeten waarden worden beïnvloed.

De metingen stabiliseren zich binnen 12 uur na het plaatsen van de batterijen of het verplaatsen.

Comforticoon - smiley

Het wordt weergegeven in veld 12.

Comfortabele omgeving

Comfortabele omgeving

Droge omgeving

Droge omgeving

Vochtige imgeving

Temperatuur- en vochtigheidsontwikkeling

indicator van de temperatuur-en vochtigheidstrend
	oplopend vast dalend

Weersontwikkeling

Indicator van de weersontwikkeling
	verbetering zonder wijzigingen verslechtering

Weergave van gemeten waarden van neerslag en max/min waarden van temperatuur en vochtigheid

De standaard neerslagweergave op de display geldt voor de huidige dag (today's).

Druk herhaaldelijk op de toets HISTORY om achtereenvolgens weer te geven:

Hoeveelheid neerslag – gisteren (yesterday), deze week (this week), deze maand (this month), dit jaar (this year), vorig jaar (last year), max/min binnentemperatuur-/binnenvochtigheidswaarden, max/min buitentemperatuur-/buitenvochtigheidswaarden.

Opmerking:

Om het geheugen met temperatuur- en vochtigheidsmetingen manueel te wissen, drukt u lang op de toets HISTORY wanneer de meetgeschiedenis wordt weergegeven.

Als de maximale neerslagwaarde van 999,99 mm wordt overschreden, wordt 10.XX weergegeven en moet de meetgeschiedenis worden gewist.

Als u de neerslagmeetgeschiedenis wilt wissen, moet u de stroomtoevoer uitschakelen/de batterijen uit het weerstation verwijderen (u moet het weerstation opnieuw handmatig instellen).

Opmerking betreffende de gemeten neerslagwaarden:

Fijne regen = 0,25 mm/uur

Matige regen = 1 mm/uur

Regen = 4 mm/uur

Zware regen = 16 mm/uur

Onweer = 35 mm/uur

Zwaar onweer = 100 mm/uur

Grafiek van de geschiedenis voor de meting van druk / buitentemperatuur / buitenvochtigheid

Veld 3 toont een grafiek van de geschidenis voor de meting van druk / buitentemperatuur / buitenluchtvochtigheid tot 12 uur terug.

De grafiek is geanimeerd – de waarden worden automatisch weergegeven en om de 5 seconden herhaald.

De animatie kan niet worden uitgeschakeld, de volgorde/instelling van de waarden kan niet worden gewijzigd.

Als u de meetgeschiedenis wilt wissen, moet u de stroomtoevoer afkoppelen/de batterijen uit het weerstation verwijderen (u moet het weerstation opnieuw handmatig instellen).

Instelling van de wekker

Druk kort op de toets MODE - AL wordt weergegeven.

Druk dan nogmaals lang op de toets MODE, de tijdinstelling zal knipperen.

Gebruik de toetsen UP/DOWN om de wektijd in te stellen.

Bevestig de ingestelde waarde met de toets MODE.

Om het alarm te activeren, drukt u nogmaals op de toets MODE (AL afgebeeld) en vervolgens op de toets UP/DOWN.

Als de icoon wordt weergegeven, is het alarm geactiveerd. Druk nogmaals op de toets UP/DOWN om de wekker uit te schakelen – de icoon zal niet worden weergegeven.

Herhaalde wekkerfunctie

Om het afgaan van de wekker met 5 minuten uit te stellen, gebruikt u de toets SNZ/LIGHT aan de bovenkant van het weerstation.

Druk hierop zodra het belsignaal afgaat. De icoon ♦gaat knipperen.

Om de SNOOZE functie te annuleren drukt u op een willekeurige andere toets – de icoon ♠ ^27 stopt met knipperen en blijft weergegeven

De wekker zal de volgende dag opnieuw geactiveerd worden.

Achtergrondverlichting van de display van het station

1. Bij voeding via de adapter:

De permanente achtergrondverlichting van het display wordt automatisch ingesteld.

Door herhaaldelijk te drukken op de toets SNZ/LIGHT kunnen 3 niveaus van permanente achtergrondverlichting worden ingesteld (100 % - 50 % - uit).

2. Indien gevoed door 3× 1,5 V AAA batterijen alleen:

De achtergrondverlichting van het display is uitgeschakeld, na het indrukken van de toets SNZ/LIGHT licht het display gedurende 10 seconden op en

en gaat dan uit. Met alleen batterijvoeding kan de permanente achtergrondverlichting van het display niet worden geactiveerd!

Opmerking:

De geplaatste batterijen dienen als back-up van de gemeten/ingestelde gegevens.

Als er geen batterijen zijn geplaatst en u de stroomtoevoer onderbreekt, worden alle gegevens gewist.

USB-uitgang 5 V/1 A

Wordt gebruikt voor het opladen van compatibele USB-apparaten, oplaadkabel niet inbegrepen.

De USB-uitgang is alleen functioneel als de voeding aangesloten is op het station.

Alarminstellingen voor neerslag en buitentemperatuur

Druk lang op de toets ALERT, de instelling van het neerslagalarm zal knipperen.

Druk herhaaldelijk op de toets UP/DOWN om het neerslagalarm on te activeren of te deactiveren off Bevestig met de toets ALERT, de neerslagwaarde zal knipperen.

Druk herhaaldelijk op de toets UP/DOWN om de gewenste waarde in te stellen (0,25 tot 999,99 mm).

Bevestig met de toets ALERT. Hierdoor wordt overgeschakeld naar de temperatuuralarminstelling.

Druk herhaaldelijk op de toets UP/DOWN om het maximum temperatuuralarm Hm minimum temperatuuralarm of beide te activeren

Bevestig met de toets ALERT, de maximum temperatuurwaarde zal knipperen.

Druk herhaaldelijk op de toets UP/DOWN om de gewenste waarde in te stellen.

Bevestig met de toets ALERT, de minimum temperatuur waarde zal knipperen.

Druk herhaaldelijk op de toets UP/DOWN om de gewenste waarde in te stellen en bevestig met de toets ALERT.

Als de ingestelde limiet wordt overschreden, klinkt een geluidssignaal en knippert de waarde.

Druk op een willekeurige toets om het alarmsignaal te annuleren, maar het alarm aan-icoontje blijft knipperen op het display.

Zodra de temperatuur onder de ingestelde limiet zakt, stopt de icoon op het display met knipperen.

Als u niet wilt wachten tot de instelwaarde is gedaald, moet u deze aanpassen of het alarm deactiveren.

Weervoorspelling

Het station voorspelt het weer op basis van veranderingen in de atmosferische druk voor de komende 12–24 uur voor een omgeving op 15–20 km afstand.

De nauwkeurigheid van de weersvoorspelling is 70–75 %. Het voorspellingsicoontje is weergegeven in veld 16.

Aangezien de weersvoorspellingen niet altijd 100 % accuraat zijn, kunnen noch de fabrikant, noch de dealer verantwoordelijk worden gesteld voor eventuele verliezen veroorzaakt door een onnauwkeurige weersvoorspelling.

Wanneer het weerstation voor het eerst wordt ingesteld of na het resetten van het weerstation, duurt het ongeveer 12 uur voordat het weerstation begint correct te voorspellen.

Weersvoorspellingsiconen

Zonnig Bewolkt Betrokken Sneeuw Regen

Zorg en onderhoud

Het product is ontworpen om bij de juiste zorg jarenlang betrouwbaar te dienen. Hier zijn enkele tips voor een goede bediening:

• Lees de gebruikershandleiding voordat u met het product gaat werken.
• Stel het product niet bloot aan direct zonlicht, extreme koude, vochtigheid of plotselinge temperatuurschommelingen. Dit zal de nauwkeurigheid van de aflezing verminderen. Plaats het product niet op plekken met kans op vibraties en schokken – deze kunnen het product beschadigen.

- Stel het product niet bloot aan bovenmatige druk, schokken, stof, hoge temperatuur of vocht – deze kunnen de functionaliteit van het product aantasten of een korter energetisch uithoudingsvermögen, beschadiging van batterijen en deformatie van de kunststof onderdelen tot gevolg hebben.

- Stel het product niet bloot aan regen of vocht, tenzij het bestemd is voor gebruik buitenshuis.

- Plaats geen bronnen van open vuur op het product, bijvoorbeeld een brandende kaars of iets dergelijks.

- Plaats het product niet op plaatsen waar onvoldoende luchtstroom is gewaarborgd.

- Schuif geen voorwerpen in de ventilatieopeningen van het product.

- Raak de interne elektrische circuits van het product niet aan – u kunt het product beschadigen en hierdoor automatisch de garantiegeldigheid beëindigen. Het product mag alleen worden gerepareerd door een gekwalificeerde vakman.

- Maak het product schoon met een licht bevochtigd zacht doekje. Gebruik geen oplos- en schoonmaakmiddelen – deze kunnen krassen op de kunststof delen veroorzaken en elektrische circuits beschadigen.

- Dompel het product niet in water of andere vloeistoffen.

- Stel het product niet bloot aan druipend of spattend water.

- Als het product beschadigd of defect is, mag u het niet zelf repareren. Breng het voor reparatie naar de winkel waar je het gekocht hebt.

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat veilig te gebruiken, tenzij zij onder toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.

Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zouden worden weggegooid op stortplaatsen kunnen gevaarlijke stoffen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.

Hierbij verklaart EMOS spol. s r. o. dat de radioapparatuur van het type E8670 in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.emos.eu/download.

GARANCIJSKA IZJAVA
