Typ produktu	Bezdrôtová meteostanica so zrážkomerom
Značka	Emos
Model	E8670
Rádiovo riadené hodiny	DCF77, zobrazenie 12/24 h
Vnútorná teplota	-10 °C až +50 °C, rozlíšenie 0,1 °C
Vonkajšia teplota	-30 °C až +60 °C, rozlíšenie 0,1 °C
Presnosť teploty	±1 °C (0 až +50 °C), ±2 °C (-20 až 0 °C), ±4 °C (-40 až -20 °C)
Vnútorná/vonkajšia vlhkosť	10 % až 99 % RV, rozlíšenie 1 %
Presnosť vlhkosti	±5 % (30 až 50 % RV), ±10 % (10 až 29 % a 51 až 99 % RV)
Barometrický tlak	800 až 1 100 hPa, jednotky hPa/inHg
Zrážkomer	0 až 999,9 mm, rozlíšenie 0,25 mm
Dosah rádia	Až 50 m na voľnom priestranstve
Frekvencia prenosu	433 MHz, max. 10 mW e.r.p.
Maximálny počet senzorov	1 (vonkajší senzor so zrážkomerom)
Napájanie stanice	3 batérie 1,5 V typ AAA alebo sieťový adaptér (nie je súčasťou balenia)
Napájanie senzora	2 batérie 1,5 V typ AA (nie sú súčasťou balenia)
Rozmery senzora	117 × 117 × 164 mm
USB výstup	5 V/1 A na nabíjanie zariadení
Hlavné funkcie	Teplota/vlhkosť vnút./vonk., tlak, predpoveď počasia, zrážky, história, alarmy, budík, podsvietenie
Údržba a čistenie	Mäkká handrička mierne navlhčená; nepoužívajte rozpúšťadlá
Bezpečnosť	Nevystavujte vode, nárazom, extrémnym teplotám; oprava odborníkom
Náhradné diely a opraviteľnosť	Štandardné batérie; oprava predajcom alebo autorizovaným servisom

Často kladené otázky - E8670 Emos

Ako nainštalovať zrážkomer?

Pripevnite montážny krúžok skrutkami, potom umiestnite senzor otáčaním proti smeru hodinových ručičiek až do cvaknutia. Uistite sa, že výklopná klapka je voľná a voda môže odtekať.

Prečo je zobrazený čas nesprávny napriek príjmu DCF?

Časový posun môže byť nesprávne nastavený. Podržte tlačidlo MODE, potom nastavte časové pásmo tlačidlami UP/DOWN.

Ako nastaviť alarm teploty alebo zrážok?

Stlačte a podržte ALERT, potom sledujte blikania na zapnutie/vypnutie a nastavenie prahov. Každý krok potvrďte tlačidlom ALERT.

Čo robiť, ak sa vonkajší senzor nenašiel?

Skontrolujte batérie senzora, umiestnite obe jednotky blízko seba, potom podržte tlačidlo CH na stanici na 3 sekundy na opätovné vyhľadávanie.

Ako vymazať históriu zrážok?

Odpojte stanicu a vyberte batérie. Po opätovnom zapnutí budú dáta vymazané. Potom budete musieť manuálne nakonfigurovať.

Podsvietenie nefunguje v režime batérií, je to normálne?

Áno, pri napájaní z batérií sa podsvietenie aktivuje iba na 10 sekúnd po stlačení SNZ/LIGHT. Na trvalé osvetlenie pripojte sieťový adaptér.

Ako interpretovať emotikon komfortu?

Emotikon označuje úroveň komfortu: úsmev = komfortný, neutrálna tvár = sucho, smutná tvár = vlhko. Je založený na vnútornej teplote a vlhkosti.

Aká je presnosť predpovede počasia?

Predpoveď je spoľahlivá na 70-75 % na nasledujúcich 12 až 24 hodín v okruhu 15-20 km. Je založená na zmenách tlaku.

Môžem použiť nabíjacie batérie?

Nie, používajte iba alkalické batérie 1,5 V. Nabíjacie batérie (1,2 V) môžu spôsobiť poruchy.

Ako aktivovať budík a funkciu odloženia?

Stlačte MODE pre zobrazenie AL, potom podržte MODE na nastavenie času. Aktivujte tlačidlami UP/DOWN. Pre odloženie stlačte SNZ/LIGHT počas zvonenia (5 minút opakovania).

NÁVOD NA OBSLUHU E8670 Emos

Vložené baterie slouží jako záloha naměřených/nastavených dat.

Skôr ako začnete s výrobkom pracovať, starostlivo si prečítajte tento návod.

Špecifikácia

hodiny riadené rádiovým signálom

vnútorná teplota: -10 °C až +50 °C, rozlíšenie 0,1 °C

vnútorná a vonkajšia vlhkost: 10 % až 99 % RV, rozlíšenie 1 %

presnost' merania vlhkosti: ±5 % pre rozmedzie 30 % až 50 % RV, ±10 % pre rozmedzie 10 % až 29 % a 51 % až 99 % RV

meracie rozpätie bar. tlaku: 800 až 1 100 hPa

jednotka tlaku: hPa/inHg

meracie rozpätie snímača zrážok: 0–999,9 mm

dosah rádiového signálu: až 50 m vo volnom priestore

prenosová frekvencia: 433 MHz, 10 mW e.r.p. max.

hlavná stanica: 3× 1,5 V AAA batérie (nie sú súčast'ou) adaptér AC 230 V/DC 5 V, 1000 mA (súčast'ou balenia)

čidlo: 2× 1,5 V AA batérie (nie sú súčast'ou)

rozmery:

hlavná stanica: 29 × 205 × 127 mm

senzor: 117 × 117 × 164 mm

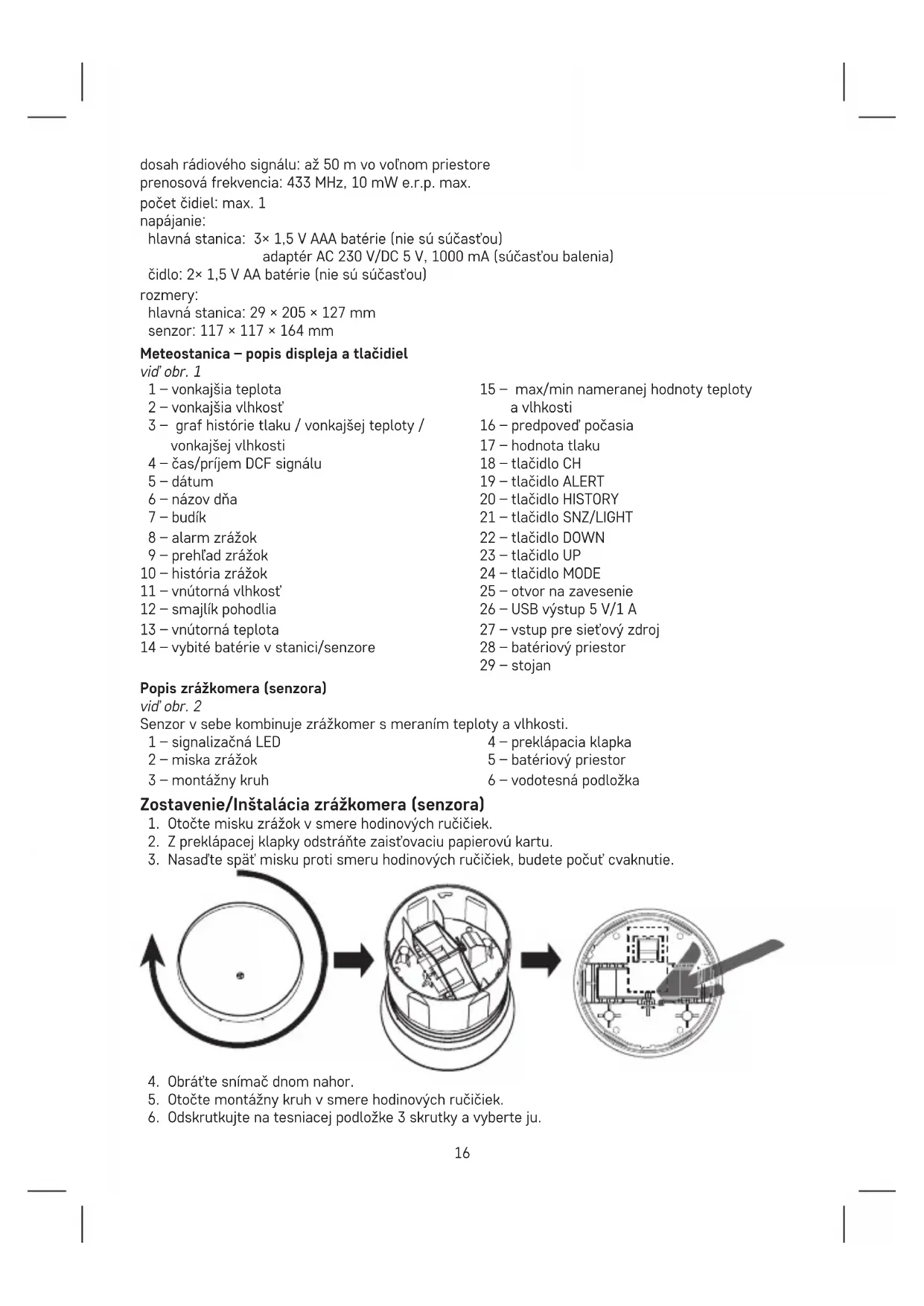

Meteostanica – popis displeja a tlačidiel

vid'obr.1

1 – vonkajšia teplota	15 – max/min nameranej hodnoty teploty a vlhkosti
2 – vonkajšia vlhkost'
3 – graf historie tlaku / vonkajšej teploty / vonkajšej vlhkosti	16 – predpoved' počasia
4 – čas/príjem DCF signálu	17 – hodnota tlaku
5 – dátum	18 – tlačidlo CH
6 – názov dňa	19 – tlačidlo ALERT
7 – budík	20 – tlačidlo HISTORY
8 – alarm zrážok	21 – tlačidlo SNZ/LIGHT
9 – prehlad zrážok	22 – tlačidlo DOWN
10 – história zrážok	23 – tlačidlo UP
11 – vnútorná vlhkost'	24 – tlačidlo MODE
12 – smajlík pohodlia	25 – otvor na zavesenie
13 – vnútorná teplota	26 – USB výstup 5 V/1 A
14 – vybité batérie v stanici/senzore	27 – vstup pre sietový zdroj
	28 – batériový priestor
	29 – stojan

Popis zrážkomera (senzora)

vid'obr.2

Zostavenie/Inštalácia zrážkomera (senzora)

Uvedenie do prevádzky

1. Vložte batérie najskôr do bezdrôtového čidla (2× 1,5 V AA), potom do meteostanice (3× 1,5 V AAA) a pripojte do stanice siet'ový zdroj.

2. Pri vkladaní batérií dbajte na správnu polaritu, aby nedošlo k poškodeniu meteostanice alebo senzora. Používajte iba 1,5V alkalické batérie rovnakého typu, nepoužívajte 1,2V nabíjacie batérie. Nižšie napätie môže spôsobit' nefunkčnosť oboch jednotiek.

3. Obe jednotky umiestnite vedla seba. Meteostanica vyhladá signál zo senzora do 3 minút. Ak nie je nájdený signál z čidla, stlačte na meteostanici dlho tlačidlo CH pre opakovanie vyhladávania.

4. Ak zmizne údaj vonkajšej teploty na displeji, dlho stlačte tlačidlo CH na meteostanici av snímači vyberte a znovu vložte batérie. Meteostanica vynuluje všetky hodnoty a znovu vyhládá signál zo snímača.

5. Odporúča sa umiestnit' snímač na severnú stranu domu. V zastavaných oblastiach môže rozsah snímača rýchlo klesnút'.

6. Pre zaistenie správneho merania je nutné čidlo umiestnit' vyššie nad povrch (min. 1,5 m) na vodorovnú plochu a mimo stavby a konštrukcie. Musí byt' pevne priskrutkované, aby nedošlo k jeho poškodeniu.

7. Snímač umiestnite na miesto priameho dopadu daždových kvapiek. Čidlo by malo byt' umiestnené v otvorenom priestore v dostatočnej vzdialenosti od okolitých stromov a kríkov.

8. Daždová voda musí neustále vol'ne odtekat' zo snímača. Vždy sa uistite, že sa v spodnej časti čidla nehromadí voda.

9. Po výbere vhodného miesta sa pred montážou uistite, že hlavná stanica je v dosahu čidla. V zastavaných priestoroch môže dosah snímača rapídne klesnút.

10. Snímač nedávajte na kovové predmety, zníži sa dosah jeho vysielania.

11. Ak sa objaví na displeji stanice ikona slabej batérie 📋 vymeňte batérie v čidle alebo v meteostanici.

Rádiom riadené hodiny (DCF77)

Meteostanica začne po registrácii bezdrôtovým čidlom automaticky vyhl'adávat' signál DCF77 (ďalej len DCF) po dobu 7 minút, bliká ikona 📄. Počas vyhl'adávania nebude aktualizovaný žiadny iný údaj na displeji a tlačidlá budú nefunkčný (okrem SNOOZE/LIGHT). Akonáhle je signál nájdený, ikona prestane blikat' (zostane zobrazené 📄) a zobrazí sa aktuálny čas. Ak nie je signál nájdený, ikona DCF nebude zobrazená.

Pre opätovné vyhl'adanie signálu DCF podržte dlho tlačidlo DOWN. Pre zrušenie vyhl'adávania znova dlho stlačte tlačidlo DOWN. DCF signál bude denne synchronizovaný medzi 2:00 až 3:00 ráno. V dobe platnosti letného času bude zobrazená ikona DST

Poznámka: V prípade, že stanica zachytí signál DCF, ale zobrazený aktuálny čas nebude správny (napr. posunutý o ±1 hodinu), je potrebné vždy nastavit' správny časový posun v krajine, kde je stanica používaná (pozri Manuálne nastavenie).

V normalnych podmienkach (v bezpečnej vzdialenosti od zdrojov rušenia, ako sú napr. televízne prijímače, monitory počítačov) trvá zachytenie časového signálu niekol'ko minút. V prípade, že me- teostanica tento signál nezachytí, postupujte podľa nasledujúcich krokov:

1. Premiestnite meteostanicu na iné miesto a pokúste sa o nové zachytenie signálu DCF.
2. Skontrolujte vzdialenost' hodín od zdrojov rušenia (monitory počítačov alebo televízne prijímače). Tá by mala byt' pri príjme tohto signálu aspoň 1,5 až 2 metre.
3. Nedávajte meteostanicu pri príjme DCF signálu do blízkosti kovových dverí, okenných rámov alebo iných kovových konštrukcií či predmetov (práčky, sušičky, chladničky atd').
4. V priestoroch zo železobetónových konštrukcií (pivnice, výškové domy atd') je príjem signálu DCF podľa podmienok slabší. V extrémnych prípadoch umiestnite meteostanicu blízko okna smerom k vysielaču.

Príjem rádiového signálu DCF ovplyvňujú nasledujúce faktory:

• silné múry a izolácie, suterénne a pivničné priestory;
• nevhodné lokálne geografické podmienky (možno t'ažko dopredu odhadnút');
• atmosférické poruchy, búrky, neodrušené elektrospotrebiče, televízory a počítače umiestnené v blízkosti rádioprijímača DCF.

Manuálne nastavenie

1. Podržte dlho tlačidlo MODE.
2. Opakovaným stlačením tlačidla MODE môžete volit' nastavenie: časová zóna – 12/24 h – hodina – minúta – rok – mesiac – deň. Medzi jednotlivými hodnotami sa posuniete stlačením MODE, nastavenie vykonáte pomocou tlačidiel UP/DOWN.
   Jazyk kalendára je angličtina.

Nastavenie jednotky teploty °C/°F

Opakovaným stlačením tlačidla UP nastavíte jednotky teploty °C/°F.

Nastavenie jednotky tlaku/zrážok

Opakovaným stlačením tlačidla DOWN nastavíte jednotku tlaku a zrážok inHg/inches alebo hPa/mm.

Atmosférický tlak

Aktuálna hodnota tlaku sa zobrazujem v poli č. 17. Opakovaným stlačením tlačidla DOWN nastavíte jednotku tlaku inHg alebo hPa. Pri premiestnení meteostanice na iné miesto dôjde k ovplyvneniu meraných hodnôt. Meranie sa ustáli v priebehu 12 hodín od vloženia batérií alebo premiestnenia.

Ikona pohodlia – smajlík

Ukazatel' trendu teploty a vlhkosti
	stúpajúci stály klesajúci

Trend počasia

Ukazovatel' trendu počasia
	zlepšenie bez zmien zhoršenie

Zobrazenie nameraných hodnôt zrážok a max/min hodnôt teploty a vlhkosti

Predvolené zobrazenie množstva zrážok na displeji je pre aktuálny deň (today's).

Množstvo zrážok – včera (yesterday), aktuálny týždeň (this week), aktuálny mesiac (this month), aktuálny rok (this year), minulý rok (last year), max/min hodnoty vnútornej teploty/vlhkosti, max/min hodnoty vonkajšie teploty/vlhkosti.

Poznámka:

Pre manuálne vymazanie pamäte nameraných hodnôt teploty a vlhkosti stlačte dlho tlačidlo HISTORY pri zobrazení histórie merania.

Pokial' chcete vymazat' historiu merania zrážok, je nutné odpojit' zdroj/vyňat' batérie z meteostanice (nutné znovu manuálne nastavit' meteostanicu).

Poznámka k nameraným hodnotám zrážok:

Jemný dážd' = 0,25 mm/hodinu

Mierny dážd' = 1 mm/hodinu

Dážd' = 4 mm/hodinu

Silný dážd' = 16 mm/hodinu

Búrka = 35 mm/hodinu

Silná búrka = 100 mm/hodinu

Graf histórie merania tlaku / vonkajšej teploty / vonkajšej vlhkosti

V poli č.3 sa zobrazuje graf merania histórie tlaku / vonkajšej teploty / vonkajšej vlhkosti až 12 hodín spätne.

Graf je animovaný – hodnoty sa zobrazujú automaticky a opakovane každých 5 sekúnd.

Animáciu nie je možné vypnút', nie je možné zmenit' poradie/nastavenie hodnôt.

Ak chcete vymazať historiú merania, je nutné odpojit zdroj/vyňat batérie z meteostanice (nutné znovu manuálne nastavit' meteostanicu).

Nastavenie budíka

Tlačidlami UP/DOWN nastavte čas budenia.

Nastavenú hodnotu potvrdíte tlačidlom MODE.

Funkcia opakovaného budenia

Zvonenie budíka posuniete o 5 minút tlačidlom SNZ/LIGHT umiestneným v hornej časti meteostanice.

Vložené batérie slúžia ako záloha nameraných/nastavených dát.

Ak nebudú vložené batérie a odpojíte siet'ový zdroj, všetky dáta budú zmazané.

USB výstup 5 V/1 A

Slúži na nabíjanie kompatibilných USB zariadení, nabíjací kábel nie je súčast'ou.

USB výstup je funkčný iba pri zapojení siet'ového zdroja do stanice.

Nastavenie teplotného alarmu zrážok a vonkajšej teploty

Stlačte dlho tlačidlo ALERT, začne blikat' nastavenie alarmu zrážok.

Opakovaným stlačením tlačidla UP/DOWN aktivujete alarm zrážok on alebo ho deaktivujete Potvrďte tlačidlom ALERT, začne blikat hodnota zrážok.

Opakovaným stlačením tlačidla UP/DOWN nastavte požadovanú hodnotu (0,25 až 999,99 mm). Potvrďte tlačidlom ALERT, dôjde k presunu k nastaveniu teplotného alarmu.

Opakovaným stlačením tlačidla UP/DOWN aktivujete alarm maximálnej teploty minimálnej teploty olebo oba. Hi Lo

Potvrd'te tlačidlom ALERT, začne blikat' hodnota maximálnej teploty.

Opakovaným stlačením tlačidla UP/DOWN nastavte požadovanú hodnotu.

Potvrd'te tlačidlom ALERT, začne blikat' hodnota minimálnej teploty.

Hned' ako teplota poklesne pod nastavený limit, prestane blikat' aj ikona na displeji.

Pokial' nechcete čakat' na pokles nastavenej hodnoty je nutné ju upravit' alebo deaktivovat' alarm.

Predpoved' počasia

Stanica predpovedá počasie na základe zmien atmosférického tlaku na najbližších 12–24 hodín pre okolie vzdialené 15–20 km.

Pretože predpoved' počasia nemusí vždy na 100 % vychádzat', nemôže byt' výrobca ani predajca zodpovedný za akékol'vek straty spôsobené nepresnou predpoved'ou počasia.

Pri prvom nastavení alebo po resetovaní meteostanice trvá zhruba 12 hodín, kým meteostanica začne správne predpovedat'.

Ikony predpovede počasia

Slnečno Oblačno Zamračené Sneženie Dážd'

Výrobok je navrhnutý tak, aby pri vhodnom zaobchádzaní społahlivo slúžil niekolko rokov. Tu je niekolko rád pre správnu obsluhu:

• Skôr ako začnete s výrobkom pracovať, pozorne si prečítajte užívatelšký manuál.
• Nevystavujte výrobok priamemu slnečnému svetlu, extrémnemu chladu a vlhku a náhlym zmenám teploty. Znížilo by to presnosť snímania. Neumiestňujte výrobok do miest náchylných na vibrácie a otrasy – môžu spôsobit’ jeho poškodenie.
• Nevystavujte výrobok nadmernému tlaku, nárazom, prachu, vysokej teplote alebo vlhkosti – môžu spôsobit' poruchu funkčnosti výrobku, kratšiu energetickú výdrž, poškodenie batérií a deformáciu plastových častí.
• Nevystavujte výrobok dažďu ani vlhku, ak nie je určený na vonkajšie použitie.
• Neumiestňujte na výrobok žiadne zdroje otvoreného ohňa, napr. zapálenú sviečku a pod.
• Neumiestňujte výrobok na miesta, kde nie je zaistené dostatočné prúdenie vzduchu.

• Nevsúvajte do vetracích otvorov výrobku žiadne predmety.

• Nezasahujte do vnútorných elektrických obvodov výrobku – môžete ho poškodit’ a automaticky tým ukončit’ platnosť záruky. Výrobok by mal opravovať iba kvalifikovaný odborník.

• Na čistenie používajte mierne navlhčenú jemnú handričku. Nepoužívajte rozpúšťadlá ani čistiace prípravky – mohli by poškriabat' plastové časti a narušit' elektrické obvody.
• Výrobok neponárajte do vody ani iných kvapalín.
• Výrobok nesmie byt' vystavený kvapkajúcej ani striekajúcej vode.
• Pri poškodení alebo vade výrobku nevykonávajte žiadne opravy sami. Odovzdajte ho na opravu do predajne, kde ste ho zakúpili.
• Tento prístroj nie je určený na používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní prístroja, pokiaľ na ne nebude dohliadané alebo pokiaľ neboli inštruované ohľadom použitia tohto prístroja osobou zodpovednou za ich bezpečnosť.

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu preať do podzemnej vody a dostat’ sa do potravinového reťazca a poškodzovať vaše zdravie.

EMOS spol. s r. o. týmto vyhlasuje, že rádiové zariadenie typu E8670 je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: http://www.emos.eu/download.
